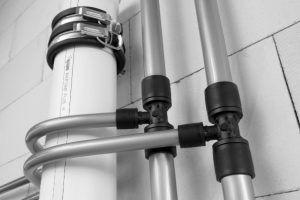

Монтаж на тръби от омрежен полиетилен „Направи си сам“: Какви инструменти и оборудване са необходими?

Комуникационните системи на базата на омрежен полиетилен (C-XPE) напоследък стават все по-популярни. Този материал се отличава с достъпни цени и високи експлоатационни характеристики. Полиетиленът предлага и други предимства, включително:

• Устойчивост на разрушение.
• Способност за устойчивост на химични влияния.
• Устойчивост на високи температури.
• Оптимална комбинация от гъвкавост и здравина.

Но въпреки всички предимства на тези продукти, основният фактор за разработването на надежден тръбопровод е неговият висококачествен монтаж.

Тези системи са лесни за сглобяване от всеки начинаещ, дори без специализирани умения за монтаж. Просто имайте предвид няколко ключови характеристики, за да увеличите максимално ефективността на всяка стъпка.

Общи характеристики на тръбите от омрежен полиетилен

Когато произвеждат полиетиленови продукти, компании като Beer Pex и Rehau ги подлагат на специална термична обработка. Това в крайна сметка укрепва крайния продукт и увеличава неговата устойчивост на високи температури.

Този процес води до образуването на допълнителни връзки на молекулярно ниво. Това подобрява свойствата на омрежения полиетилен, което обикновено води до появата на нови положителни качества в материала.

Кои са основните предимства и характеристики?

1. Обратно свиване. Тези продукти могат да издържат на високо налягане и да се върнат към първоначалната си форма след продължително излагане. Други материали с подобни свойства просто се разтягат с времето и стават напълно негодни за употреба.
2. Повишена топлоустойчивост. Тези тръби работят нормално при температури до 120 градуса по Целзий.

Тръбите от омрежен полиетилен се отличават със своята триизмерна структура.Това означава, че полимерните вериги са зашити на молекулярно ниво, с помощта на тънки нишки. Това създава уникални свойства, които не се срещат в други материали от тази група.

Нека разгледаме предимствата на тръбите от омрежен полиетилен.

• Достъпни цени.
• Способност за устойчивост на замръзване.
• Те могат да издържат на високи температури и налягания.
• Удобен монтаж.
• Леко тегло.
• Bir Pex, Rehau и други марки предлагат отлична звукоизолация. Това предпазва помещението от външен шум. Преналяганията се абсорбират напълно от самата система.
• Дълъг експлоатационен живот, съчетан с висока якост. Гниенето и корозията са нещо от миналото при работа с този материал.
• Екологичност. Полиетиленът не отделя вредни вещества, дори при нагряване до високи температури.
• Еластичност.

Имат ли продуктите някакви дефекти?

Няма много от тях, но някои хора може да ги сметнат за значими.

1. Висока кислородна пропускливост. Това понякога изостря корозията в други материали, съседни на полиетилен. Това обаче може лесно да се отстрани с помощта на специални спрейове. Те спомагат за намаляване на дифузията в окислителя.
2. Антидифузионното покритие от външната страна на полиетиленовата тръба е много слабо. То може лесно да се повреди, ако с материала се борави небрежно.
3. По време на монтажа е необходимо допълнително ръчно фиксиране. Това се дължи на липсата на алуминиев слой, което е типично за подобни продукти.
4. Избягвайте излагане на слънчева светлина.

Съществуват така наречените европейски стандарти за такива полиетиленови продукти. Според тези стандарти има общо 19 стандартни размера за тръби от омрежен полиетилен. Максималната допустима дебелина на стената е 28 милиметра, а максималният допустим диаметър е 250.

Относно характеристиките на монтажа на продукти от омрежен полиетилен

Има три вида методи, използвани за инсталиране на тръби от омрежен полиетилен.

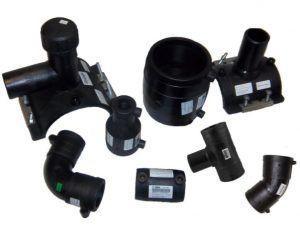

• Електрофузионни фитинги. Този метод не е много разпространен, защото изисква професионални умения и оборудване. Въпреки това е ефективен.

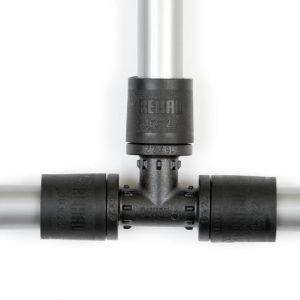

• Компресионни фитинги от Beer Pex, Rehau или Uponor. Те създават безшевни връзки с максимална надеждност. Акцентът е върху еластичността на полиетилена, която позволява на материала да се върне в първоначалната си форма след компресия. Компресионните фитинги съдържат полимери, които запълват всички кухини, осигурявайки максимална контактна плътност.

• Компресионни фитинги. Най-лесният вариант за монтаж.

ВАЖНО! Важно е да се вземе предвид нивото на налягане в бъдещата система, за да се избере подходящият тип връзка и оборудване. Всеки тип връзка може да издържи на специфично натоварване от налягане.

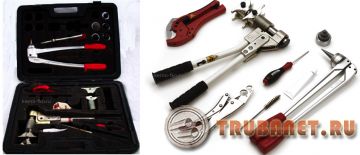

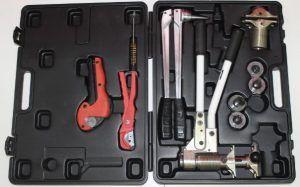

Какви инструменти са необходими за монтажа?

Списъкът с необходимите инструменти ще се състои от:

1. Фитинги или набор от други свързващи елементи.
2. Хидравлична ръчна преса.
3. Специални ножици.
4. Комплект с гаечни ключове.

Подготовка за монтажни работи

Изходите на колектора трябва да са първите елементи, които изискват специално внимание. Само правилното им третиране ще осигури напълно херметична система.

Преди монтажа, работната зона, както и оборудването, трябва да бъдат напълно почистени от прах и отломки. Заваряването, нарязването на резба и лепенето са най-често срещаните методи за монтаж. Просто трябва да закупите подходящия тип фитинг, в зависимост от избрания от вас метод на монтаж.

Гледайте видеото: Системи Bir Pex

Всички части, използвани по време на монтажа, трябва да са непокътнати и чисти. Необходима е визуална проверка преди покупка. Това ще гарантира качеството на крайния продукт. Транспортирането изисква специално внимание.

ВАЖНО! През зимата това изискване е особено актуално за омрежените полиетиленови материали. Продуктите от омрежен полиетилен са проектирани да издържат на хипотермия и при излагане на ниски температури се деформират и губят свойствата си.

Процес на инсталиране

Технологията на монтаж включва няколко стъпки.

• Завинтваме дюза с необходимия диаметър върху разширителя.
• След това ръчно поставяме компресионните пръстени върху самите тръби. Правим това по такъв начин, че пространството за разширение на тръбата да не бъде блокирано.
• В тръбата трябва да се постави разширител. Той се разширява, когато монтажникът натисне специална дръжка. Следващата стъпка е да завъртите самата тръба или разширителя на 30 градуса. След това натиснете отново дръжката. Можете да повторите процеса, за да закрепите резултата. След това можете да продължите с използването на фитинга.
• Затворът се издърпва ръчно от пресата. След това се отстраняват щифтовете, използвани за закрепване. Следващата стъпка е да се завинтят приставките, закрепени с щифтовете. Затворът щраква на мястото си.
• Съединението придобива завършен вид. Продуктът трябва да се извади от пресата.

Монтаж на различни видове системи

Областта на приложение определя инструментите, използвани по време на монтажа, и избраната технология. Процеси като следните се извършват при различни условия:

1. Направи си сам канализационен изход.
2. Подаване на гореща течност.
3. Захранване със студена течност.

Еднослойните тръби от омрежен полиетилен ще станат незаменими помощници, когато е необходимо да се доставя студена вода.

Гледайте видеото: Тръби Rehau Pex и полезни съвети

Отопление с омрежени полиетиленови тръби Rehau и полезни съвети.

Препоръчваме да изберете тръби с диаметър 16-20 милиметра и продукти, способни да поддържат температури от 95 градуса по Целзий. При производството на тези тръби се използва електроннолъчева технология, което ни позволява да поддържаме ниски цени, като същевременно запазваме високо качество.

Но топлата вода може да се подава само чрез многослойни продукти. Те трябва да издържат на температури до 100 градуса по Целзий, в противен случай безпроблемната работа ще бъде невъзможна. Вътрешният слой е направен от омрежен полиетилен, след което отгоре се добавя алуминиев слой, а след това още един слой, също направен от омрежен полиетилен.

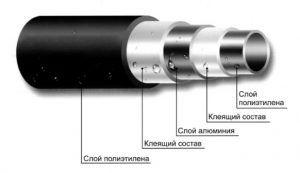

За компании като Rehau, Beer Pex и Uponor, якостта на огъване се осигурява от използването на алуминий. Външният слой осигурява допълнителна защита срещу механични повреди и ултравиолетово лъчение. Стандартното напречно сечение на тръбата в този случай е от 16 до 63 мм.

Допълнителна информация за фитингите

Тръбите от омрежен полиетилен стават гъвкави след излагане на високи температури. За висококачествен монтаж при огъване на тръбата е достатъчен топлинен пистолет.

При инсталиране на мрежи са необходими не само завои, но и свързване на няколко тръбни секции едновременно. Фитингите правят тази работа проста и достъпна за всеки, дори без специализирани умения за монтаж на полиетилен.

Видео: Инструмент за монтаж REHAU

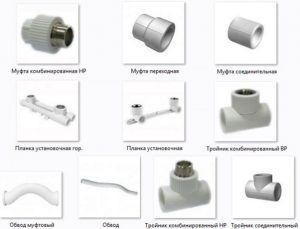

В зависимост от предназначението и технологията се разграничават следните:

• Тройки с кръстове.
• Щепсели.
• Задвижвания.
• Съединителни фитинги.
• Квадрати за Rehau и други компании.

За зони с планирани промени в посоката на тръбопровода е удобно да се използват колена. Съединителните фитинги помагат за свързване на прави тръбни секции от Uponor, Rehau, Beer Pex и други компании.

Муфи се използват при свързване на нова секция към съществуваща. Тръбопроводите се прокарват с помощта на тройници и кръстосани елементи. Капачките се използват за уплътняване на краищата на секциите.

Материалът, използван за направата на фитингите, също варира, както и технологиите на производство.

1. Поливинилхлорид.
2. Комбинирани сортове.
3. Полиетилен.
4. Полипропилен.

Месинговите фитинги са най-широко използваните. Фитингите могат да бъдат също прави или редуциращи.

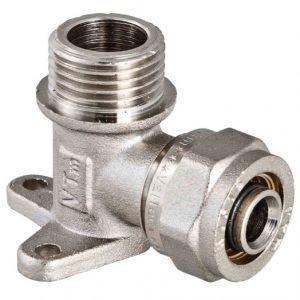

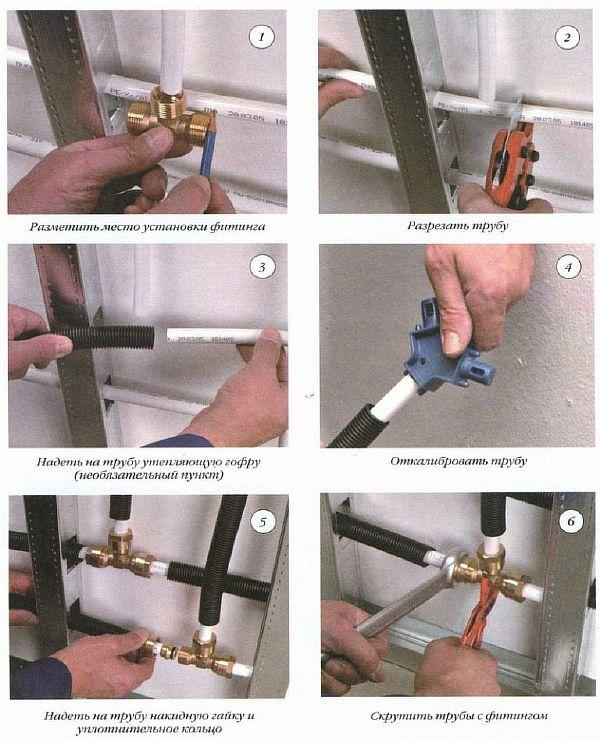

Свързваме тръби с компресионни фитинги

Необходимо е да се закупят допълнителни инструменти, за да се произведе монтаж на тръби от омрежен полиетилен с помощта на компресионни фитинги от производителите Uponor, Rehau и др.

• Два гаечни ключа.
• Ножици.

Инструкциите започват с поставяне на компресионна гайка на единия край на фитинга, с резбите, обърнати към конектора.

Разрезният пръстен трябва да бъде заключен на място. Разстоянието между срязаната тръба и ръба трябва да бъде най-малко 11 милиметра.

След това следващата стъпка е монтажът на продукти от омрежен полиетилен. Фитингът трябва да бъде снабден с конструкция от омрежен полиетилен с компресионен пръстен и гайка, които се натискат докрай.

Самата компресионна гайка трябва да се затегне здраво с два гаечни ключа. Фитингът не изисква разглобяване преди закрепване на тръбата. Не са необходими други стъпки, включени в стандартните инструкции. Например, не е необходимо скосяване.

Основното е да контролирате силата си, когато фиксирате детайла в неговата позиция.

След монтажа извършваме изпитване под налягане на комуникации, изработени от омрежен полиетилен

В този случай ще ви трябват следните инструменти, списъкът с които е предоставен по-долу:

• Менгеме за кримпване.
• Пистолет с разширителен механизъм, като всяка дюза има собствен диаметър.
• Ножици.

За рязане на тръбата в началния етап се използват специални ножици.

ВАЖНО! Разрезът трябва да бъде строго перпендикулярен на оста на продукта. Дефекти като неравности са неприемливи.

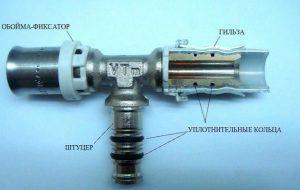

След това се монтира втулка, която се превръща в ключов елемент в метода на кримпване. Ключът е да се следва последователността на процедурата. Втулката се монтира преди разширяването на входния отвор на готовия продукт. В противен случай частта просто няма да пасне на мястото си.

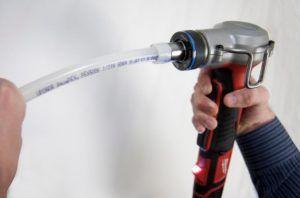

Остава само да изберете дюза с подходящ диаметър. Необходим е разширителен пистолет. Това ще ви позволи да разширите единия край на тръбата с няколко милиметра.

Тръби от омрежен полиетилен KAN-therm Push

Нипелът с фитинга трябва да се постави вътре в отвора. Според инструкциите, смазването ще улесни процеса.

Какви други аспекти са важни за редактирането?

Преди започване на монтажните работи е важно да се изготви схема на бъдещия тръбопровод. В противен случай ще бъде невъзможно точното изчисляване на необходимите количества материали, инструменти и компоненти.

Тръбите се нарязват на предварително изчислени дължини. Всеки свързващ елемент се позиционира успоредно на останалите.

Наличието на най-малките изкривявания по време на монтажа на системите неприемливоВ противен случай е невъзможно да се създаде връзка с достатъчно надеждност.

Омрежен полиетилен, възстановяване на фуги, накрайници.

С пресова скоба работата се извършва на няколко етапа.

1. Връзката е напълно заснета от работния инструмент.
2. За кримпване лостът трябва да се превключи в горно положение.
3. Втулката трябва да се плъзне нагоре към фланеца на фитинга. За да се постигне това, дръжките на разширителя се регулират съответно.
4. Лостът се премества, за да се върне в първоначалното си положение в долната част.
5. Дръжките са свързани помежду си. Следващата стъпка е бързо повдигане на подвижната част на 90 градуса. След това инструментът се връща в първоначалното си положение.

При извършване на монтажни работи е необходимо да се спазват инструкциите и правилата за безопасност. Монтирането на тръби от омрежен полиетилен не изисква обширни познания или сложни инструменти.
