При изграждането на голямо пространство трябва да се обърне голямо внимание на здравината на покрива. За тази цел по време на процеса на покриване се използват ферми.
Правилното изчисляване и изработване на ферми от профилни тръби е ключът към висококачествен монтаж на покрив. Тази статия предоставя стъпка по стъпка инструкции с видеоклипове за това как да изградите конструкцията сами.
Каква е тази метална конструкция?
Прочетете също Как сами да изградите навес от гофрирани тръбиСтатията съдържа чертежи и видео уроци.
Процесът на производство на конструкцията е доста трудоемък, но по-икономичен в сравнение с използването на плътни греди.
В строителството се използват сдвоени компоненти, съединени помежду си с помощта на клинове. Всички компоненти на дадена метална конструкция се свързват или чрез заваряване, или със специални нитове.
По този начин можем да заключим, че тази конструкция е вид рамка (или скелет) на бъдещата сграда, покрита отвън с облицовъчен материал.
Метална ферма, изработена от валцовани стоманени тръби, също е идеално покритие за участък с всякаква дължина, но правилното ѝ инсталиране изисква внимателни изчисления.
Висококачественото производство на конструкцията чрез заваряване се извършва на земята и едва след това тя се прехвърля на повърхността и се монтира в сглобен вид по горната облицовка съгласно предварително установени маркировки.
Само в този случай можем да говорим за надеждността и дългия експлоатационен живот на конструкцията. Пространствените ферми изискват анкериране, защото конструкцията е твърда и може да издържи големи товари.
Важни моменти при извършване на изчисления
Преди да започнете изчисленията, трябва да решите кой тип покрив е оптимален за вашата конкретна ситуация. Изборът зависи пряко от размера и наклона на покрива.

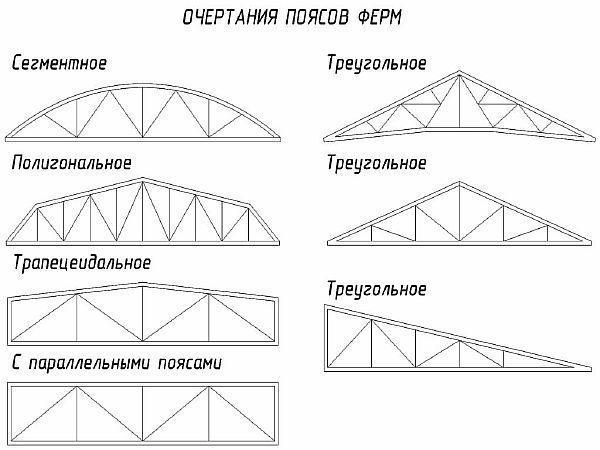

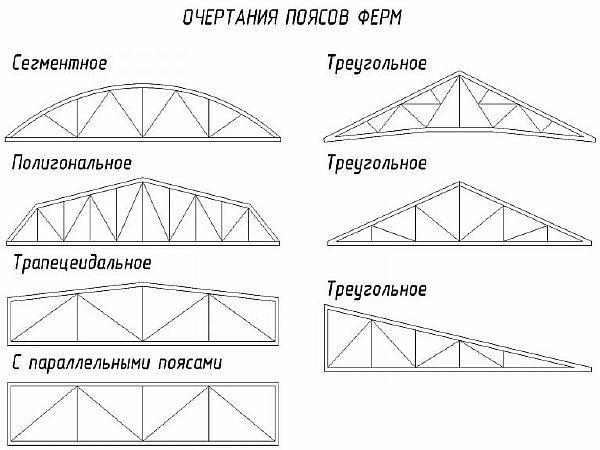

Изборът може да зависи и от контура на хордите. Всички горепосочени компоненти зависят от функционалността на сградата, покривния материал и наклона на покрива. Можете да изчислите общото тегло на рамката, като използвате нашия онлайн калкулатор..
След това трябва да определите размерите. Дължината се определя от наклона на покрива, а височината му зависи от вида на материала, използван за покрива, начина на транспортиране и общото тегло на металната конструкция.
Ако изчислението на ферма, изработена от профилна тръба, покаже, че общата ѝ дължина трябва да бъде повече от 36 метра, тогава допълнително се изчислява строителният наклон.

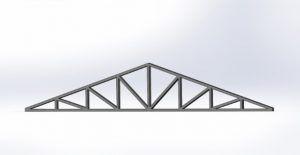

След това се определят размерите на панелите. Изчисленията зависят от очакваното натоварване, което ще понесат. Ако покривът е планиран да бъде триъгълен, наклонът ще бъде 45 градуса.
Последният етап от изчисленията е определянето на оптималното разстояние между възлите на металната конструкция.
Ако не сте сигурни в способностите си, най-добре е да поверите изчисленията на специалисти, които владеят специализирани компютърни програми и могат да гарантират качеството на предоставяните услуги.
Преди да започнете строителството, е добре да проверите всички резултати няколко пъти, като вземете предвид максималното натоварване, което конструкцията може да понесе. Също така не забравяйте, че освен изчисленията, наличието на чертежи също влияе върху качеството на монтажа.
Сега ще ви представим няколко безплатни програми, които можете да използвате за изчисления.

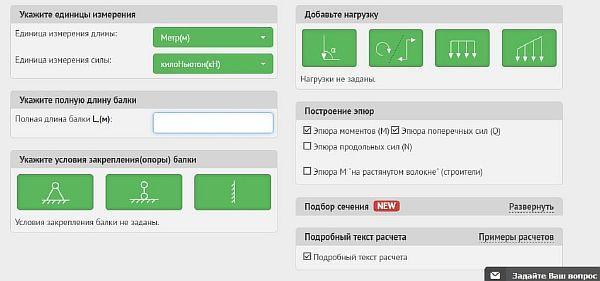

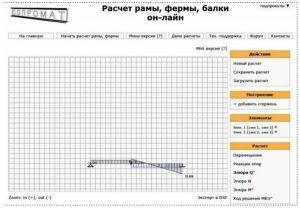

На този уебсайт ще намерите безплатна онлайн програма за изчисляване на греди и ферми, използвайки метода на крайните елементи. Този калкулатор е идеален както за студенти, така и за инженери. Интуитивният му интерфейс улеснява извършването на всички необходими изчисления.
Можете също да използвате следната програма.
Можете да го използвате, за да извършите всички необходими действия. Моля, обърнете внимание, че тази програма е частично безплатна.

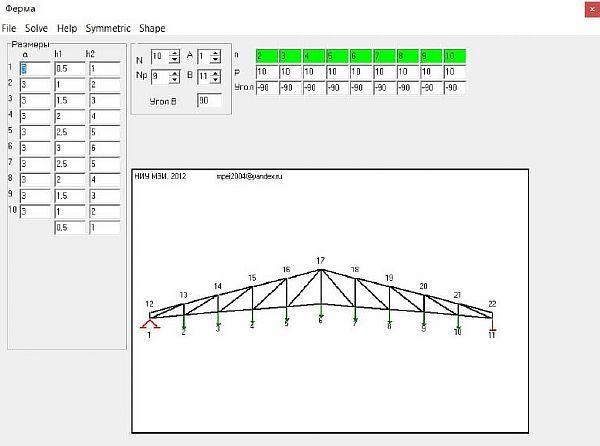

Можете също да изтеглите безплатна десктоп програма от нашия уебсайт, за да извършите цялото изчисление сами. Тази програма не изисква инсталация и има интуитивен интерфейс. Изтегляне ferm06.rar
Процесът на свързване на отделни елементи със собствените си ръце
Изработването на ферма от профилна тръба със собствени ръце включва използването на свързващи елементи като двоен ъгъл или заваръчна шевна шевна при свързването на всички компоненти.

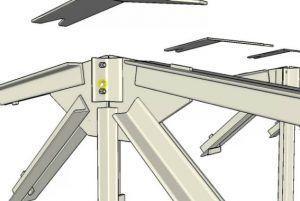

При сглобяването на горния пояс, оптималният свързващ елемент е чифт Т-образни ъгли, съединени с по-късите им страни. Долният пояс се свързва с ъгли с прави страни.
При свързване на големи ферми са необходими покривни плочи, а двойните канали се използват за равномерно разпределение на налягането по цялата конструкция.

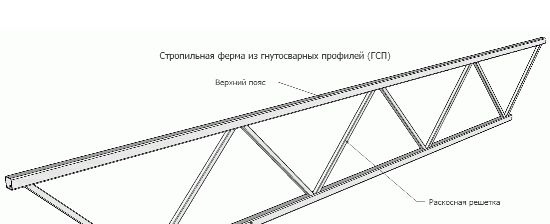

Диагоналите се монтират под ъгъл от 45 градуса, докато стълбовете се монтират перпендикулярно на основата. За монтаж на фермата се използват кръстосани или Т-образни ъгли като съединители. Тези ъгли, макар и с прави страни, допълнително се поддържат от плочи.
След като конструкцията е сглобена, можете да преминете към заваряване. Как да заварите ферма от профилна тръба? Препоръчва се както ръчно, така и автоматично заваряване. Тук можете да гледате видео уроци за това как да заварявате профилни тръби..
След като заваряването приключи, всички получени шевове се почистват внимателно, след което цялата конструкция се обработва с антикорозионен разтвор и се покрива с няколко слоя боя.
Препоръки за процеса на инсталиране
За да се намали структурното напрежение при минимален наклон на покрива, най-добре е да се използват допълнителни решетки. Ако наклонът е по-малък от 25 градуса, се препоръчва прекъснат долен пояс, за да се намали теглото.
При изграждане на дълги ферми използвайте само четен брой панели. Ако дължината надвишава двадесет метра, препоръчително е да използвате ферми Polonzo.
Изборът на диаметър на профила се определя от размера на бъдещия навес и степента на неговия наклон, но във всеки случай разстоянието от една ферма до друга не трябва да надвишава 1,7 м.

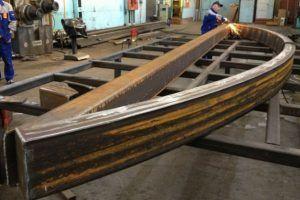

Изграждане на дъгова ферма
При планирането на конструкцията на дъгова рамка, използването на ферми е от съществено значение. Производството им от профилирани тръби е малко по-сложно от създаването на конвенционална рамка.
Тези конструкции служат като свързващо звено за гредите, стълбовете и подпорите. Ако бъдат сглобени правилно, те ще увеличат здравината им и ще предотвратят преждевременното им разрушаване и деформация.
Производството на дъговидни ферми от профилни тръби е най-доброто решение, тъй като този материал е издръжлив и се свързва добре с поликарбонатните листове, използвани за тавана.
При избора на дизайн е важно да се вземе предвид фактът, че е важно да се използва форма на навес, която няма да задържа валежите.
В противен случай, голямо натрупване на вода или сняг може да причини деформация или дори повреда. Радиусът на арката определя дали тя ще задържа валежите.
Гледки от едноетажна къща профилна тръба Често се използват за създаване на навеси. Отличителната им черта е, че по-високата страна на такъв навес е прикрепена към основната сграда. Покритието му се избира въз основа на външните характеристики и структурните особености.
Монтаж на едноскатен навес (изчисления и препоръки)

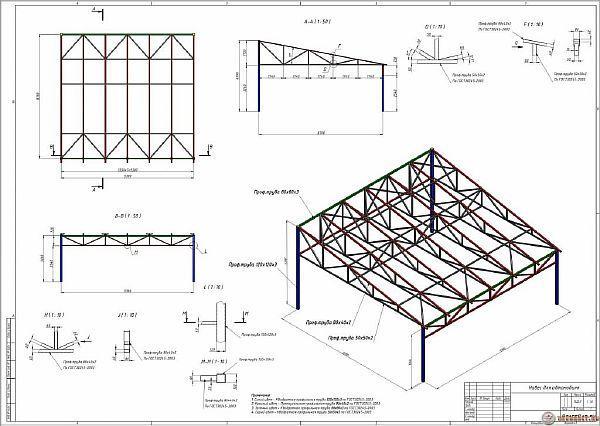

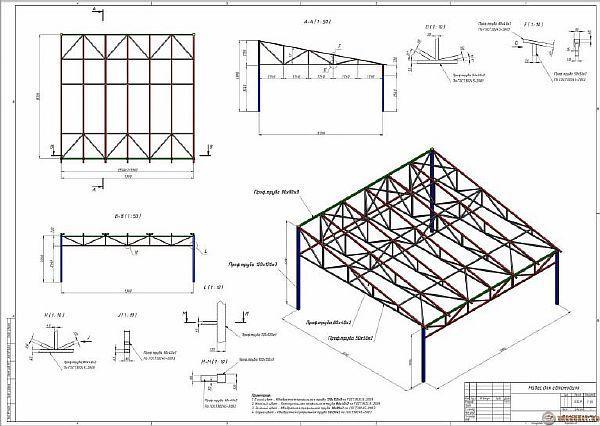

Нека разгледаме по-подробно дизайна на едноскатен навес, който ще използва 12-метрова едноскатна ферма, изработена от профилна тръба. Строителните чертежи също трябва да бъдат включени в изчисленията и друга строителна документация.
За едноскатен покрив е най-добре да се използват поликарбонатни листове с ширина два метра. Конструкцията трябва да се сглоби така, че ръбът на покривния материал да съвпада с фермата.
Днес има множество програми, които ви позволяват не само да извършите всички необходими изчисления, но и визуално да визуализирате всеки елемент от бъдещата сграда. В крайна сметка, това би било чудесно решение за създаване на лятна веранда или летен гараж за вашия личен автомобил.
По време на строителството се препоръчва използването на секция с диаметър 3x3 см, докато по-малки секции с диаметър 2x2 см могат да се използват за наклонени скоби, които се заваряват под ъгъл от 25 градуса. Те се заваряват зигзагообразно между горните и долните основи на конструкцията.
Металната рамка е базирана на чифт профили 3x3 см. Между фермите са необходими половинметрови надлъжни напречни греди, за да се намали натоварването от сняг.
За вертикалните стълбове се използва профил с по-голямо напречно сечение. Стълбовете се монтират от двете страни на всяка ферма. Те се заравят поне на половин метър в земята и след това се запълват с бетон. Това укрепва рамката и я прави способна да издържа на по-голямо налягане.
Моля, обърнете внимание, че само лице с подходящо обучение и опит като заварчик трябва да бъде допуснато до извършване на заваръчни работи, тъй като експлоатационните характеристики на навеса зависят от неговия професионализъм.
Във всеки случай, производството и използването на ферми от всякакъв вид профилна тръба е от решаващо значение при изграждането на всякакъв вид навес, така че е добра идея да изучите няколко производствени схеми от снимки и да разгледате примерни изчисления за всяка форма. След това можете да започнете свои собствени изчисления.
