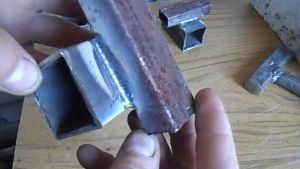

Заваряване на профилна тръба – Видео уроци

Самият процес на заваряване на валцувани профилни продукти отнема много по-малко време от подготвителната работа, необходима за него.

Значителна част от подготвителния процес се заема от сглобяването на конструкции и подготовката на устройства, които фиксират детайлите в необходимото положение.

Как да заварите профилна тръба – в тази статия ще намерите видео уроци и фото ръководства.

Има много различни устройства, предназначени за заваръчни дейности.В промишлените предприятия, където се извършва серийно и масово производство, се използва специално механично и автоматично оборудване.

Това са транспортни устройства и механизми за монтаж и накланяне. В домашни условия се използват самоделни устройства. Обикновено това са универсални конструкции, които могат бързо да се сглобят и здраво да се закрепят към компонентите.

Гледайте видео инструкциите стъпка по стъпка как да го направите сами заварете порта от профилна тръба.

Заваряването на профилна тръба самостоятелно е доста сложен процес, но видеото ясно демонстрира всички тънкости на процеса. Дори опитен майстор ще намери тази задача за трудна.

Постигането на здрава връзка, която отговаря на необходимите размери, не е лесно. Постигането на висококачествен резултат изисква обширна подготовка.

Характеристики на процеса

Трябва да се отбележи веднага, че профилните тръби са много удобни за заваряване:

• Изработват се в стандартни размери, така че могат лесно да се комбинират.
• Разнообразието от секции позволява да се избере част за всяка конструкция.
• Равномерност на дебелината на метала.
• Заваряването на профилни тръбопроводи със собствените си ръце създава прав ръб и гладка повърхност.

Трудности, които възникват

1. При нагряване, детайлите променят конфигурацията си.
2. При свързване на краищата, в ъглите се появяват зони с високо напрежение.
3. Просветът на валцувания тръбен продукт може да бъде частично блокиран от метал, който се е втвърдил след нагряване.

Ако внимателно изучите всички сложности на технологията, тогава можете сами да заварявате профила без никакви затруднения.

Технология на заваряване + видео инструкции

Качеството на резултата зависи до голяма степен от степента на подготовка. Този етап включва:

• Избиране на части с необходимия размер и напречно сечение. Рязането до необходимите размери се извършва с метален трион. След заваряване ръбът не е прав, което затруднява работата с него.
• След това всички тръби трябва да бъдат подравнени. Те могат да се изкривят в извити области.
• Фугите трябва да се почистят от ръжда. Използвайте телена четка, за да ги полирате, докато заблестят. Това може да се направи и с шлайфмашина.
• Ръбовете трябва да бъдат подравнени, така че да няма големи празнини при съединяването. Ако това се направи внимателно, заваряването ще изисква малко усилия.
• След това частите трябва да бъдат разположени в позицията, която ще заемат в готовата конструкция. За заваряване е препоръчително допълнително да се закрепят сглобените части в специално приспособление. Крепежните елементи могат да бъдат отстранени след като заварката се охлади.

След като всички подробности са подготвени, можете да се заемете с работата. Тук се използват два метода:

1. Газово заваряване.
2. Електрическо заваряване.

Как да изберем електроди

Таблицата по-долу ще ви помогне да изберете електроди за заваряване на профилни тръби:

Моля, обърнете внимание, че тези стойности са препоръчителни!

Преди да започнете работа, е добре да извършите пробно заваряване на отделен участък от тръбата, за да проверите качеството на заварката. Това ще ви помогне да решите кои електроди са подходящи за заваряване.

Как се осъществяват връзките

• Детайлът се фиксира ръчно върху спомагателно устройство.
• Първо се извършва точково заваряване и тръбите се закрепват заедно с щифтове. Обикновено това се прави на максимум четири точки.
• След прихващане, позицията на частите се проверява. Ако е необходимо, позицията се регулира с удари с чук.
• След това съединенията на съединяваните части се заваряват. Заваръчен шев се оформя от нагрят метален слой.
• Дъгата се изпълнява по такъв начин, че ръбът да има време да се разтопи и металът да не провисва.

Гледайте видео уроците, за да получите визуална представа за процеса.

Инвертор

Заваряването на профилни тръбопроводи с инвертор е признато за най-надеждния метод. Заваръчните инвертори са най-модерният източник на захранване за заваръчната дъга.

Предимствата на тези устройства са малките им размери и лекото тегло, което е значително по-малко от това на произвежданите преди това устройства.

Тази технология за заваряване на профилни тръбопроводи позволява по-бързи работни процеси и подобрено качество на готовите конструкции.

Газово заваряване

Самостоятелното свързване на профилни тръби чрез газово заваряване е много различно от електрическото заваряване. Подготвителната работа е подобна. Само всички повърхности, които ще се съединяват, се покриват с флюсов прах. След това се подготвя запълващата тел.

Връзка. Изпълнява се по два начина:

1. Тънкостенните продукти са свързани отдясно наляво.
2. Ако стените са по-дебели от 5 мм – отляво надясно.

По време на работа положението на частите трябва постоянно да се следи. След като тръбите се охладят, заварката се почиства с абразив и се нанася антикорозионно покритие.

Свързване на тръби без заваряване

Малките рамкови конструкции се сглобяват без заваряване. В този случай профилната тръба се съединява без заваряване с помощта на специален приспособление.

Ракови системи

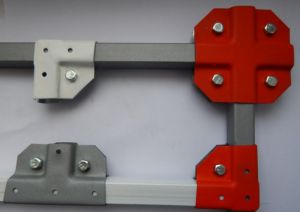

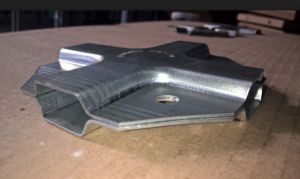

Тези устройства представляват специална скоба с форма на раче, която се поставя на определено място и свързва определена секция от профила. Тези устройства се състоят от две части, които са свързани с гайки и болтове.

Когато е сглобено, това устройство образува правоъгълна или квадратна форма, като размерите му позволяват плътно да захваща валцувания тръбен продукт от всички страни.

Най-популярните скоби са 95x95 мм. Те позволяват надеждни връзки и гарантират висококачествено и трайно закрепване на конструкции.

Тези устройства са изработени от поцинкован или прахово боядисан метал.

Предимства от използването на ракова система

Те позволяват бързото сглобяване или демонтиране на конструкцията. Всички тръбопроводи с такива връзки са разглобяеми.

Раковидните съединения за закрепване на профилни тръби без заваряване са много популярни. Тези съединения позволяват бързо преместване на конструкции и възможност за изграждане на нови.

По отношение на здравината, тези скоби тип „раци“ не са по-ниски от заварената версия на съединението, но след заваряване закрепването не може да се разглоби.

Друго предимство на тези крепежни елементи е, че сградата може да бъде издигната с малки финансови инвестиции.

Като недостатък може да се отбележи фактът, че може да се използва само за закрепване на тръби с малък размер.

Скоби

Използва се за профил за оградна конструкция. Устройството е правоъгълно и се състои от две части. Едната се завинтва в стената и тръбата се вкарва в нея. Втората част закрепва тръбата (със скоба и болтове).

Монтаж

Друг начин за свързване профилни тръби без заваряване, са фитинги. Те се използват в ситуации, когато е необходимо да се направят разклонения и завои. Те служат като неподвижни крепежни елементи за съединения и краища. Тези крепежни елементи могат да бъдат от следните видове:

1. Тройници и кръстосани елементи. Използват се за разклоняване и свързване на елементи с различни и сходни размери.
2. Лакти. Използват се, когато е необходимо да се промени посоката на тръбопровода.
3. Съединители. Те се монтират на съединението.

Сега знаете как да заварявате профилна тръба, а видео уроците ще ви помогнат да получите визуална представа. Разгледахме и различните налични методи за свързване. Използвайки тази информация, ще завършите работата бързо и лесно.
