Устройства за заваряване на профилни тръби

Опитните заварчици и „Направи си сам“ майстори знаят, че подготвителният етап не отнема повече време от самия процес на заваряване.

Значително количество време се отделя за сглобяване на заваръчната конструкция и инсталиране на всички елементи на необходимото място.

Познаването на значението на заваръчното оборудване за профилни тръби и знанието как да го използва правилно позволява на заварчика да изпълнява възложените му задачи бързо и ефективно.

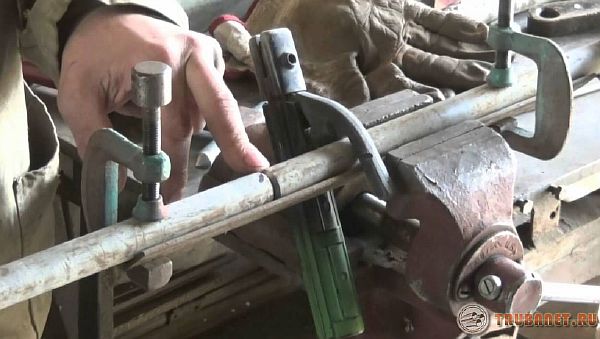

В ежедневието се използва голямо разнообразие от механизми и устройства за заваряване на тръби. Тези помощни устройства най-често са ръчни и универсални.

Те помагат за бързото сглобяване на конструкция със сигурно закрепени части, а също така позволяват извършването на работа практически без деформация.

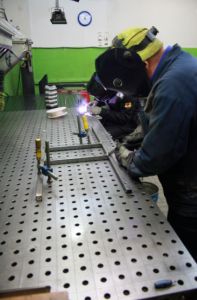

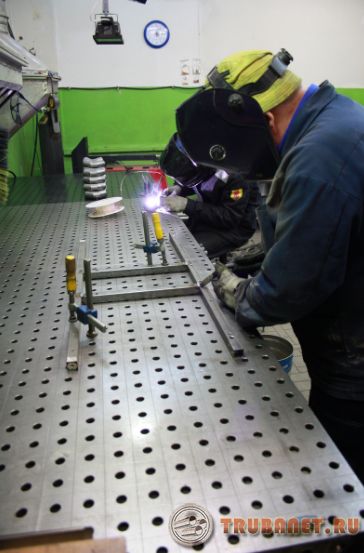

Устройства за монтаж и заваряване на профилни тръби и техните видове

Те са разделени на следните видове:

• Крепежни елементи.
• Инсталация.

Механизми за монтаж

Тези устройства ви позволяват да монтирате профилни тръби в необходимото положение.

Как точно ще бъдат подредени в крайна сметка. Въз основа на функционалния и структурен дизайн те се разделят на:

1. Спира.
2. Квадрати.
3. Шаблони.
4. Призми.

УстойчивТе закрепват детайлите към основната повърхност и могат да се използват постоянно, да се отстраняват или дори да се прибират (използват се за прибиране и въртене).

Постоянните приспособления са плочи, които са заварени към основата.

Сменяемите устройства се използват в ситуации, когато не може да се използва постоянно инсталирано устройство.

ЪгълТе се използват за монтаж на профилни тръби под даден ъгъл.

ПризмиТе закрепват цилиндрични профилни заготовки в необходимото положение. Като това устройство се използват много прости конструкции, заварени от ъглови желязота.

Този механизъм помага за монтирането на профилни тръби в необходимото положение спрямо вече съществуващите части на бъдещата конструкция.

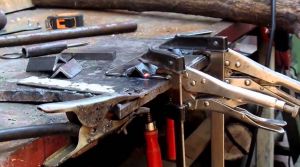

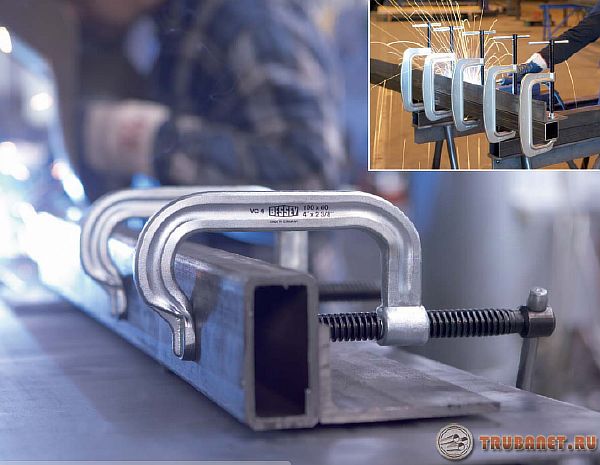

Крепежни елементи

Тези приспособления за монтаж на профилни тръби за заваряване позволяват сигурно фиксиране на детайла и предотвратяват случайното му изместване след охлаждане. Те включват:

1. Скоби.
2. Скоби.
3. Затягане.
4. Вратовръзки.
5. Разделители.

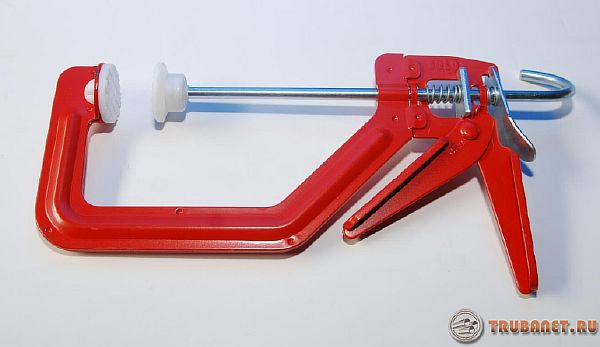

СкобаТова е универсален инструмент, който може да се използва за всякакви видове работа с метални изделия.

Експертите ги наричат ​​най-важните и казват, че е почти невъзможно да се направи без тях.

Скобите се предлагат в различни форми и размери. Отворът на челюстта може да бъде фиксиран или регулируем.

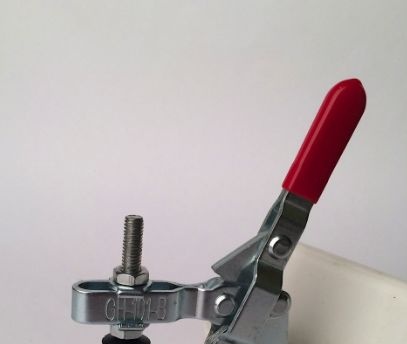

Особено удобни са бързозатягащите устройства, при които функцията на затягане се изпълнява от гърбичен механизъм.

СЪВЕТ! Професионалните заварчици препоръчват закупуването на комплект от различни скоби. За заваръчни проекти може да ви трябват няколко различни размера.

Скоби. В сравнение със скобите, тези механизми са по-удобни и по-подходящи за този вид работа. Необходимият размер на челюстта се настройва с помощта на винт в дръжката на скобата и чрез преместване на щифт.

Скоби. Това е най-често срещаният. Те се предлагат в следните видове: клинови, винтови, пружинни и лостови.

Най-простата форма на такова устройство е обикновен болт и гайка, които държат две плочи заедно, за да затегнат детайла.

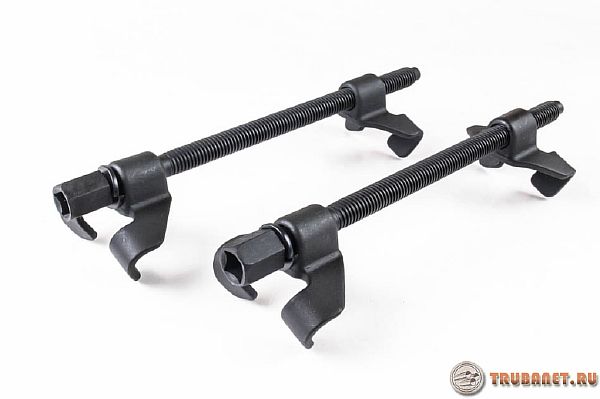

Вратовръзки. Те се използват за сближаване на елементи с подобни размери. Дължината и методът на изграждане на такава конструкция зависят от задачите, които тя трябва да изпълнява.

РазделителТози механизъм ви позволява да подравните ръбовете на сглобените детайли, да им придадете желаната форма и да коригирате малки дефекти.

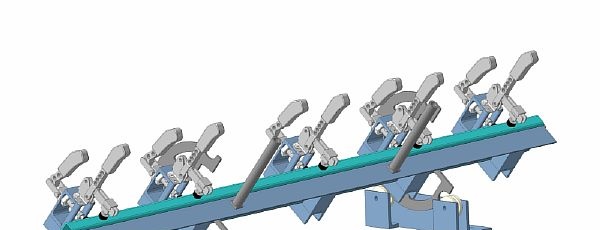

Устройства за монтаж и закрепване

Най-лесните за употреба конструкции изпълняват множество функции. Просто поставете частите и затегнете ексцентриците и винтовете. Всички части щракват на мястото си без никакви допълнителни усилия.

Повечето от нас често се налага да заваряват профилни тръби. Поради това за този процес са разработени голям брой различни устройства.

Централизатори. Те поддържат подравняването на заварените части и подравняват ръбовете в краищата. Делят се на вътрешни и външни.

Външните механизми се използват много по-често. Този механизъм се състои от няколко звена, свързани с панти. Заедно те образуват затворена верига.

Освен това, подравняването на детайлите е добре осигурено от домашно приготвени конструкции, изработени от ъгъл и заварени към него скоби.

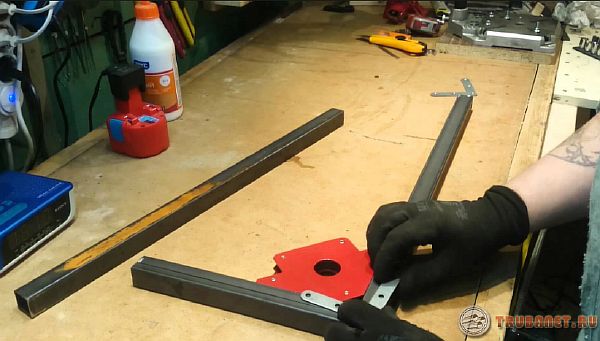

Механизми с магнити

Квадрати върху магнити. Тези заваръчни приспособления са широко използвани и се предлагат в най-различни форми. Те свързват части от ламарина, рамкови конструкции и т.н. в желаната позиция.

Тези приспособления се използват не само във формата на квадрат, но и в други видове. Магнитната сила в тях позволява сигурно монтиране на профилна конструкция в необходимото положение, а частите остават неподвижни по време на процеса на заваряване.

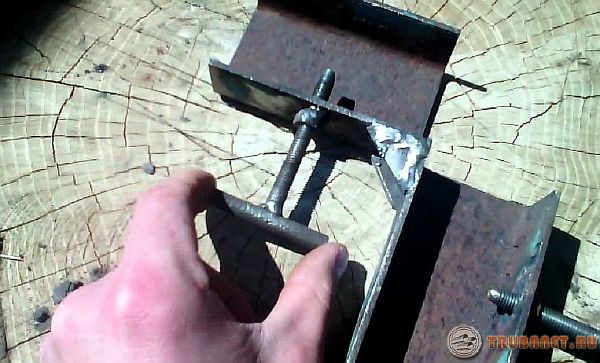

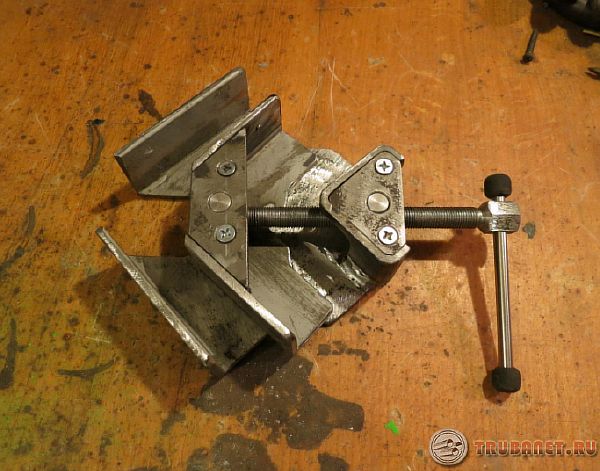

Направи си сам инструменти за заваряване: скоба

Заваръчните приспособления са лесни за изработка сами. Много майстори предпочитат домашно приготвени устройства за работата си, тъй като закупените от магазина опции не са достатъчно надеждни.

Трябва да подготвите:

1. Стоманена ламарина с дебелина от 9 до 11 мм.
2. Три ядки.
3. Шайба. Трябва да е с по-голям диаметър.
4. Валцувана тръбна заготовка с външна резба, съответстваща на резбата на гайката.

Процесът „Направи си сам“

От стоманен лист се изрязват три ленти с ширина 4 см, дължина 50 см, 25 см и 10 см. След това се подготвят още две правоъгълни плочи за закрепване на подвижния елемент и за осигуряване на опора за статичната част на устройството.

Видео: Направи си сам филм 1

Направи си сам скоби. Част 1.

След това към основата на скобата се заварява опорна част. Заедно това създава L-образна форма. Втори правоъгълен лист се заварява към по-малката страна на конструкцията. Шайбите също се заваряват заедно.

Гайките се поставят „на ръба“ спрямо подвижната част, по такъв начин, че развитата пръчка да е успоредна на основата на скобата.

Видео: Направи си сам филм 2
[sociallocker]

Направи си сам скоби - Част 2.

[/sociallocker]

Заваряването се извършва по външната страна на първия правоъгълен лист. Към вътрешните му ръбове е прикрепено плъзгащо устройство. Накрая към края на пръта се заваряват шайби, разположени плоско.

Получената структура позволява поддържането на конструкции с големи размери, изработени от валцовани тръбни продукти, без да се причиняват никакви измествания.

Видео: Направи си сам филм 3

Ръчно изработени скоби за тръби, част 3.

Домашно магнитно устройство

Трябва да подготвите:

• Квадратна метална плоча със страна 25 см.
• Квадратна тръба.
• Три болта и три малки гайки.
• Стоманен цилиндър с диаметър 4,5 мм.
• Заваръчна машина, бормашина, бормашина.

Две тръби с размери 15 и 20 см се заваряват към противоположните страни на метална ламарина. След това се изработват две помощни части.

Видео: Направи си сам филм 4

Направи си сам магнитен заваръчен инструмент за вашата лятна вила

Първото е U-образно парче (направено от парчета с дължина 10 см). Вторият е равнобедрен трапец. Основата е 11,5 см и 5,4 см, а страните са 10 см.

Когато сглобявате осветителни тела с постоянни магнити, следвайте стриктно последователността на закрепване на компонентите. Тези осветителни тела изпълняват предназначените си функции перфектно.

Заваръчните приспособления за профилни тръби са незаменими при заваръчните работи. Те значително улесняват целия процес на заваряване.
