Как сами да развалцовате медни тръби – стъпка по стъпка инструкции с видео уроци за това какви инструменти ще ви трябват

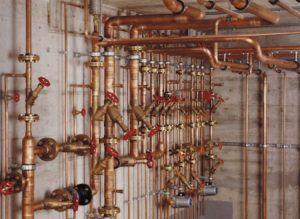

Тази технологична операция, която включва промяна на формата на единия или двата края на тръбата, се използва при съединяване на отделни части по време на процеса на съединяване. Самостоятелното развалцоване на медни тръби може да се извърши по време на монтажа на тръбопроводни мрежи, монтажа и ремонта на различни видове топлообменници и др.

Характерна особеност на такива връзки е използването на малки тръби. В тези случаи площта на потока в съединението може да бъде намалена до критични стойности.

Следователно, при извършване на тази операция, едната тръба се разширява и свързващата част се монтира вътре в нея, без да се губи проходният размер.

Основните видове връзки, за които се използва тази технологична операция, са: съединяване и запояване на муфи.

Технология и характеристики на процеса на факелно изгаряне

Свързването на компонентите на тръбопровода е най-важната стъпка по време на монтажа. Ключовият процес включва оразмеряване на края на компонента, така че да съответства на външния размер на тръбата.

При свързване с помощта на фитинги, разширението увеличава контактната повърхност между двете части, а естествената пластичност на материала осигурява стегнат контакт без хлабини. Освен това, получената фаска от 45 градуса увеличава контактната повърхност.

При свързване на медни части чрез запояване Краят на тръбата се разширява. Вътрешният диаметър на обработения край трябва да бъде с 0,12-0,2 мм по-голям от външния диаметър на тръбата.

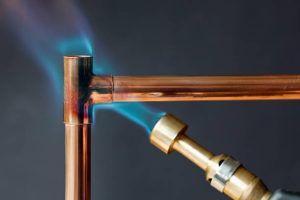

Тази празнина позволява нанасянето на слой спойка върху повърхността ѝ. Тънкият край след това се вкарва в отвора и съединението се нагрява с горелка, газова горелка или друг наличен метод.

Стъпки на процеса на развалцоване на медни тръби – описание стъпка по стъпка + видео уроци

За да подготвите медна тръба за свързване, ще ви е необходим специализиран инструмент, наречен инструмент за развалцоване (ще обсъдим инструментите, техните видове и съветите за избор по-подробно по-долу). Процесът включва прилагане на механична сила към края, за да му се придаде форма.

Обикновено това е конус. Този процес включва известно удължаване на метала поради намаляване на дебелината на стените на тръбата. Когато се извърши правилно, подравняването на компонентите остава непроменено.

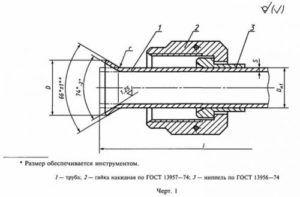

За да се създаде съединение с помощта на фитинг, размерът на конуса трябва да бъде да бъде приблизително 74 градуса в съответствие с изискванията на ГОСТ 13954-74При използване на промишлено оборудване или устройства и спазване на всички изисквания на процеса, резултатът трябва да съответства на предоставената диаграма.

Какво да търсите при избора на тръби;

1. Не се допускат вариации в дебелината на стените (неравномерна дебелина на стените по напречното сечение). По време на деформация разтягането в зоната на тънките стени е по-голямо, отколкото в обратната посока, където разтягането може да липсва напълно. Това нарушава подравняването на вътрешния канал, създавайки риск от разкъсване или напукване на стената.
2. За разширяване на разширителните отвори трябва да се използват отгряти медни тръби. Процесът на отгряване променя кристалната структура на материала, правейки го по-пластичен.
3. За свързване на медни тръби се използват продукти с дебелина на стената най-малко 0,8 милиметра.
4. Краищата на тръбата, която се разширява, трябва да са без механични повреди и строго перпендикулярни на надлъжната ос. За да се осигури това, краят на тръбата трябва да се разшири с помощта на специален инструмент - тръборезачка.
5. Инструментите за развалцоване се предлагат в различни размери, отговарящи на стандартните изисквания както за резбови, така и за споени връзки. Ако закупите инструменти, произведени в Азия, е важно да ги проверите спрямо нашите стандарти; в противен случай несъответствията са неизбежни.

Важно е също да се обърне внимание на състоянието на инструмента за развалцоване, използван за медни тръби. Развалцоването се извършва с перфоратор. Преди започване на работа, той трябва да бъде старателно почистен от прах и мръсотия.

Ако това не се направи, твърди частици могат да повредят повърхността на медната тръба, което по-късно може да се развие в пукнатини. Освен това, неравните повърхности могат да причинят течове.

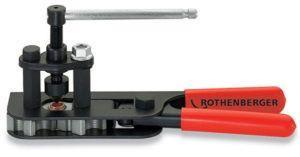

Работата се извършва с помощта на специално приспособление за развалцоване на медни тръби, което е оборудвано със задържащо устройство, калибрирано за всеки стандартен размер, със сменяеми челюсти. Работният елемент – перфораторът – също може да се смени по същия принцип.

Перфораторът се премества ръчно с винт. Процесът на разширяване на медната тръба се наблюдава визуално.

Когато за тази цел се използват моторизирани разширители, разширяването се извършва с помощта на въртящ се държач с търкалящ се валяк. Процесът се осъществява чрез вкарване на шпиндела в отвора на тръбата.

Гледайте видеото

Този процес включва валцоване на стената на детайла, увеличавайки диаметъра му. Струва си да се отбележи, че процесът на разширение значително подобрява качеството на вътрешната повърхност в обработваната зона. Освен това, евентуалните вариации в дебелината на стената се изравняват.

По-дебелите секции се валцуват в по-голяма степен, докато по-тънките се валцуват по-малко. Това валцуване подобрява механичните свойства на материала, което допринася за надеждността и здравината на съединението.

За дома, комплектите за развалцоване на медни тръби са практични, включително държащо устройство и комплект оборудване за различни размери на тръбите.

В крайна сметка, етапите на изгаряне могат да бъдат представени по следния начин:

1. Оголете края на медната тръба, която ще се обработва.
2. Поставете специален съединител върху детайла.
3. Закрепете тръбата в затягащото устройство.
4. Инсталирайте перфоратор с необходимия размер.
5. Завъртете портата, докато работният винт достигне ограничителя.
6. Извадете частта от приспособлението и проверете качеството на извършената операция.

Гледайте видеото

Инструменти и приспособления за развалцоване на медни тръби

За извършване на този вид работа могат да се използват различни инструменти, включително домашно приготвени. Добър метод е да се използва сачма от стар лагер.

Намирането на правилния размер не е трудно и можете да използвате няколко артикула последователно, за да постигнете желания размер. Но това е само за еднократна работа.

Ако имате медни тръби в дома си, трябва да имате под ръка поне един комплект за еднократно разширяване на медните тръби.

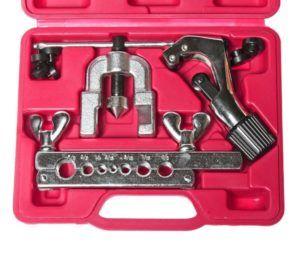

Комплект ръчни инструменти за обработка на тръби

Ключов компонент на комплекта за развалцоване е тръборезачката. Когато се използва за подрязване или рязане на тръби, тя осигурява строго перпендикулярно рязане.

Това е едно от най-важните условия за висококачествено разширение. В същото време, използването на въртящ се нож осигурява висококачествено рязане без прорези или грапавини.

Машина за развалцоване на медни тръби Jonnesway AN040043 48573

Този комплект ръчни инструменти е предназначен за употреба в автосервизи и за аварийни ремонти на пътя. Поради това комплектът включва оборудване за обработка на тръби, използвани в следните приложения:

• климатични и вентилационни системи;
• спирачни системи, в които широко се използват медни тръби.

Всички комплекти са оборудвани с тръборезачки за висококачествено обработване на краищата на тръбите. Режещите вложки са изработени от високовъглеродна стомана със закалено покритие.

Гаранционният срок за комплекта е доживотен.

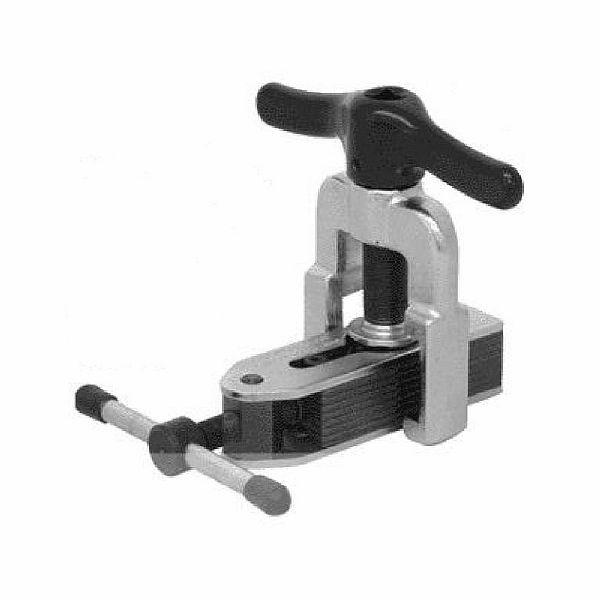

Машина за развалцоване на медни тръби Mastak 102 12016s

Този професионален комплект инструменти е предназначен за работа с медни, алуминиеви и стоманени тръби при подготовката им за запояване. Дизайнът на комплекта позволява използването му както с метрични, така и с имперски размери на тръби.

Комплектът е предназначен за сервизи и промишлено производство. Изработен е от инструментална стомана, оксидно покритие и пластмаси. Комплектът се побира в куфар за носене; общото тегло е 900 грама.

Инструмент за развалцоване на медни тръби Refco Inch

Това е професионален комплект, произведен в Швейцария, който се използва за оформяне на края на тръба под ъгъл от 45 градуса.

Може да се използва за ремонтни и монтажни работи по превозни средства. Доставя се с дисков тръборез и е в куфар за носене.

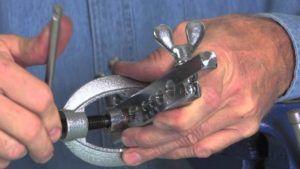

Механични машини за развалцоване

Не винаги е нужно да бързате до магазин за железария или строителен пазар, за да извършите развалцоване.

Ако трябва да завършите малка, еднократна работа, можете да използвате наличните ресурси. Лесно е да решите проблема: ако имате достъп до струг, можете да направите шаблон.

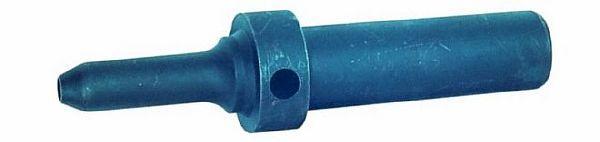

Шаблонът е пръчка с необходимия диаметър с добре полирана повърхност.

За направата на този инструмент може да се използва обикновена стоманена арматурна стомана. Предпочитаният клас е 35GS.

Съдържа значително количество въглерод, което придава здравина на продукта, докато наличието на манган увеличава износоустойчивостта на повърхността. Това устройство може да се използва многократно.

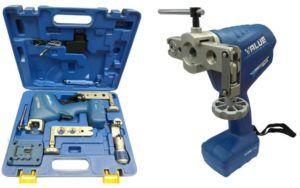

Електрическа машина за разваляне

Този инструмент работи на съвсем различен принцип. По същество той валцува металната стена на тръбата, увеличавайки диаметъра на продукта, като едновременно с това увеличава вътрешния диаметър.

Вътрешно, тъй като детайлът се валцува отвътре. Тъй като процесът на валцуване се извършва на няколко етапа, деформацията се случва постепенно, без да се претоварва металът с големи натоварвания.

Многократното валцоване подобрява качеството на вътрешната повърхност, което позволява по-здрава връзка при запояване.

Съвети за избор на инструмент

Трябва да се отбележи веднага, че наличието на инструмент за разширяване на тръбите в дома значително разширява възможностите за безпроблемна работа, особено когато става въпрос за частна селска къща.

Медни тръби с малък диаметър се използват за свързване на газови бутилки към печки. Естествено, течът може драстично да наруши потока на живот у дома.

Видео за това как да направите разширителен удар

Дори дълготрайните и надеждни отоплителни системи, изработени от медни тръби, могат в крайна сметка да се повредят и да изискват незабавна намеса за възстановяване на функционалността, особено ако възникнат проблеми по време на отоплителния сезон.

Следователно, жилищната сграда обикновено има резервна отоплителна система, която може бързо да се активира при спешен случай.

Но такъв инструмент не е евтин и може да е необходим едва в следващия живот. Разбира се, за някой, който е инсталирал медна отоплителна или водопроводна система в дома си, подобен разход не е критичен. Но по природа той не може да си позволи ненужни разходи.

Но ако все пак решите да закупите инструмент за разширяване на медни тръби, можете да изберете най-необходимия, тъй като възможността за отрязване на края и разширяването му до желаната форма е достатъчна, за да отстрани почти всеки проблем.

Когато купувате инструменти, уверете се, че те съответстват на вида на използваната тръба – метрична или имперска. Инструментите трябва да са съобразени с размерите, използвани в тръбопроводната система; за щастие, те са стандартизирани и лесни за намиране.

Има и друг начин да се избегнат ненужни разходи. В момента широко разпространена е системата за ежедневно отдаване под наем на инструменти и оборудване. Тя е проектирана специално за такива ситуации и ви позволява да използвате наети инструменти за кратък период.

Но най-добре е да използвате поканата на специалист от аварийната служба, който ще отстрани щетите професионално и бързо.
