Много „Направи си сам“ майстори се интересуват от това как да измерят диаметъра на тръбата. В крайна сметка, отстраняването на проблеми със системите за водоснабдяване или канализация често изисква подмяна на тръби или ремонт на стари.
Това е необходимо не само за изброените по-горе системи, но и при инсталиране на газова система или комин. Професионалните водопроводчици знаят добре как да изберат правилните размери на тръбите за водоснабдителна система или всяка друга система.
При ремонт на водопроводна или канализационна система е необходимо точно да се определи диаметърът на главната тръба.
Метрични и инчови мерни единици
Преди да се измери размерът на асортимента, трябва да се вземе предвид, че технологичните особености на полагането и извършването на изчисления при работа със стоманени и пластмасови тръбопроводи са различни.
Поради тази причина е необходимо първо да се разберат стандартните размери на тръбните материали за тръбопроводи и едва след това да се измерят. Без тези знания Невъзможно е да се определи размерът на асортимента в милиметри или инчове.
Валцуваните стоманени тръби се определят главно от вътрешния си обем, измерен в инчове. Тези единици се използват за обозначаване на валцувани стоманени тръби като „инч“ или „половин инч“. Един инч е равен на 25,4 мм, а половин инч се определя като 12,7 мм.
Водопроводчиците не бързат да измерват външния диаметър на водопроводните принадлежности. Монтажът често може да се извърши и без него. Измерването на тази стойност е необходимо при измерване на главна тръба, свързана чрез резбови съединения.
Обикновено се нарязва на външна част Обемът на тръбния продукт зависи от размерите на стените му. Когато правите това, не забравяйте, че ако измервате тръби с различни вътрешни обеми, размерите на стените ще варират.
За да се опрости измерването и изчисляването на необходимото количество материали за тръбопровод, може да се използва специална система от резби за измерване на външния обем на валцуваните тръбни продукти. Тези стойности се различават от стандартния обем, който се измерва в мм.

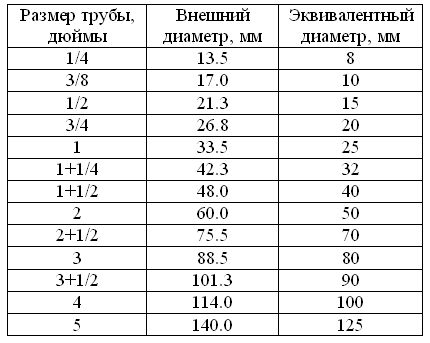

За да определите правилно размера на тръбните продукти в милиметри или да разберете техните размери в инчове, трябва да вземете предвид следната информация.
Например, ако диаметърът на метричен резбован търкалящ се елемент е обозначен като M16, тогава тръбният продукт има външен обем от 16 мм. Това е различно за версията с тръбна резба. В инчове тези изчисления са малко по-различни.
Външният диаметър на продукт с размер половин инч е по-малък от 21 милиметра, а резбованото му назъбване е със същия размер. Наименованието "половин инч" се отнася до вътрешния обем. В инчове тази стойност се обозначава като ½. За лесно преобразуване на инчове в мм се препоръчва използването на специални таблици.
Методи за измерване на външен и вътрешен обем
Преди да започнете работа и да научите как да измервате диаметъра, е важно да определите точния обем, необходим за конкретна задача. Всички тръби за всеки тръбопровод се измерват и класифицират по вътрешен диаметър. Това се нарича „номинален отвор“, защото определя пропускателната способност на мрежата.
Ако се измерва вътрешният диаметър, той се обозначава като Dу, а външният диаметър като Dн. Дебелината на стената се обозначава като h. Тези обозначения улесняват измерването, извършването на изчисления и проектирането на различни тръбопроводи за жилищни и промишлени сгради.
Когато става въпрос за измерване на обема на тръбни продукти, първото нещо, което трябва да се отбележи, е, че техните характеристики варират в зависимост от условията. Това трябва да се вземе предвид, в противен случай могат да възникнат много грешки.
Изборът на една или друга опция зависи от това колко достъпен е измерваният обект. Сега нека разгледаме някои от методите по-подробно.
Какъв инструмент ви е необходим за всеки метод?
Преди да изберете диаметъра на тръбата за отопление или която и да е друга система, е необходимо да знаете какво се използва в такива ситуации.
Добре познат шублери Шублерът се използва по-често от други инструменти за измерване. Възможно е обаче да не е включен в домашния ви комплект инструменти. Следователно, трябва да разберете как да измерите диаметъра на тръбата без шублер.
Също така е невъзможно да се определят точните размери на тръба за отопление или водоснабдяване с голям диаметър с помощта на това устройство. В такива ситуации необходимата дължина и обем на тръбата могат да бъдат измерени с помощта на по-прости устройства:
- гъвкава линийка;
- ролетка;
- познаване на стойността на числото Пи, което е 3,14.
Ако достъпът до мрежата не е труден, ролетка или метална линийка са по-добър вариант за изчисляване на размера. Твърдата линийка обаче е полезна само за изчисляване на размера на крайните части на измерваната основна линия.
Гледайте видеото

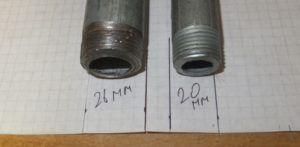

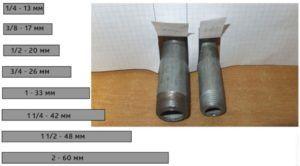

Друг вариант за измерване на вътрешната или външната обиколка на тръба е чрез копиране. В този случай, например, линийка се държи до тръбата. След това този участък от тръбопровода се фотографира. Допълнителни измервания трябва да се направят с помощта на снимката, за да се получи пълният набор от необходимата информация. Получените цифри се измерват точно след мащабиране на снимките.
Освен това, диаметърът може да се намери по следната формула:
Д = Д: 3.14.
В него D показва диаметъра, а L е обиколката на тръбния продукт. Един прост пример би изглеждал така: Обиколката на тръбата е 62,8 см. Това число се дели на 3,14, което води до 200 мм.
Тази формула не се използва само от домашни водопроводчици. Тя се използва и в промишлени условия, с лека корекция. Формулата остава същата, но крайният резултат се изважда с удвоената дебелина на ролетката и 0,2. Това число включва корекция за прилягането на ролетката към повърхността на главната тръба.

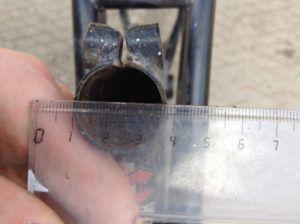

Как да измерите с линийка или ролетка
Преди да измерите диаметъра на тръбата с ролетка или гъвкава линийка, е важно да знаете, че този метод е прост и може да се извърши дори от неопитни монтажници на тръби. Изисква само едно измерване.
Необходимо е да се измери обиколката на тръбопровода. Получената стойност се дели на пи. За да получите по-точни измервания, използвайте 3,1416 вместо 3,14. За да намерите външния диаметър на голяма тръба обаче, линийка няма да е достатъчна. Ще ви е необходима ролетка.
За да се определи обемът на тръбата, се измерва и дебелината на стената. Тя може да се измери със същите инструменти. Могат да се използват и шублери. Дебелината на стената се изважда от външния обем.
При инсталиране на тръбопроводи е важно да се знае, че вътрешният обем на внесения продукт трябва да се определи, като се гарантира, че той е доставен с придружаваща документация.
Гледайте видеото
Друг интересен метод е представен по-долу.

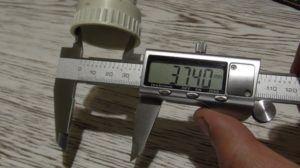

Как да измервате с шублер
Ако попитате професионален водопроводчик как да измервате с шублер, отговорът ще бъде: „Шублерът е най-удобният инструмент за този вид работа и можете лесно да измерите необходимите размери без никакви допълнителни изчисления. Този метод обаче може да се използва само за измерване на тръби с размери до петнадесет сантиметра.“
Челюстите на устройството трябва да бъдат притиснати здраво към стената на детайла, но не се препоръчва прилагане на прекомерна сила. След това можете да измерите и определите размерите в сантиметри и, ако е необходимо, в милиметри.
Можете също да използвате шублер, за да измерите и определите размера на крайната част. Ако тази част от линията е на труднодостъпно място и връзката е постоянна, този инструмент ще ви бъде много полезен.
Дължината на клоните му обаче не трябва да надвишава половината от обема на тръбопровода. За да се определи размерът, измервателният уред се прилага към тръбата в най-широката ѝ точка.
Гледайте видеото

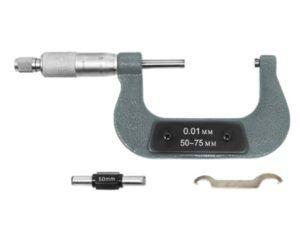

Как да се измери с микрометър
При определяне на диаметъра на метална или друга тръба, всяко измерване може да се извърши с висока точност (до 0,01 мм) с помощта на микрометър. Устройството наподобява скоба. От едната страна има пета, опора, а от другата - стебло и високопрецизна резба, снабдена с микрометров винт. Микрометричният винт съдържа метрична скала.
За да разберете как да намерите индикатора за обем на продукт с помощта на микрометър върху метална или друга валцувана тръба, трябва да поставите частта между петата и края, след което да започнете да завъртате винта.
Продължете, докато чуете три щраквания. След това намерете показанието на стеблото, където има милиметрова скала, и добавете показанието от втората скала (стотни от милиметъра) към тези числа. Сумата от тези две показания определя желаната стойност. И, както виждате, намирането ѝ изобщо не е трудно.
Микрометрите, оборудвани с електронно цифрово отчитане, осигуряват най-точното измерване на диаметъра на тръбата. Те са най-удобни за употреба и осигуряват точност до 0,001 мм. Ако батерията в такова устройство се изтощи, то може да се използва като стандартен микрометър.
Единственият недостатък в този случай е високата цена на устройствата, което не винаги е приемливо за домашен майстор. Поради това подобни устройства рядко се използват за точно измерване у дома.

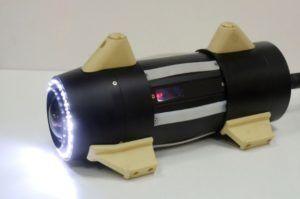

Лазерни сензори
Диаметърът на метална или всяка друга кръгла тръба може да се измери с помощта на сканиращи лазерни сензори. Как тези устройства определят диаметъра на тръбата? Много е просто.
Тези устройства се състоят от приемник и приемник. Те използват равнина на светлина, генерирана от лазер, която се отклонява от въртяща се призма и се насочва през леща.
В приемника лазерът се фокусира върху диод. Отнема време, за да може лазерът да направи последващо преминаване върху метална или друга структура.
Как да измерим налягането на водата във тръбопровод

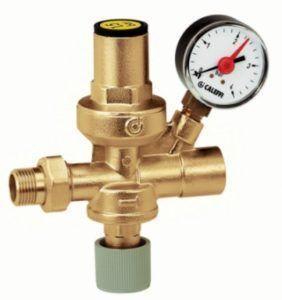

Налягането на флуида в тръбопровод може да се измери с помощта на просто устройство, наречено манометър. Изключително просто е; просто погледнете скалата на манометъра. Показанията от този манометър се вземат с малка допустима грешка.
Съществуват обаче и други начини за определяне на обема на водата в тръба. Те се извършват с помощта на домашно приготвени устройства и изчислителни формули, базирани на правилата на хидродинамиката. При експерименталните методи налягането може да се определи с помощта на маркуч, а след това изчисленията се основават на дебита.
Определянето на обиколката на тръбата въз основа на дебита на водата е лесно, а намирането на формули за това онлайн е лесно. Получената индикативна стойност обаче ще бъде значително неточна. По-практично е да се определи и използва измерването на диаметъра въз основа на дебита като ориентир.
Знаейки диаметъра, можете да изчислите площта на тръбата, използвайки същите формули. Просто въведете намерените и известните стойности и с просто изчисление можете да определите площта на тръбопровода в желаното сечение.
Самата формула изглежда така:
S=Пи*(D/2-N)^2.
В него: S е площта на напречното сечение вътре в детайла; Pi е равно на 3,14; D означава външния обем на сложния продукт, а N е дебелината на стената.
Точното изчисляване на площта и другите размери е от съществено значение, в противен случай построената конструкция ще бъде с лошо качество и ненадеждна. Познаването на точната площ на конструкцията не само ви позволява да изградите високонадежден тръбопровод, но и да спестите от закупуването на ненужни строителни материали.
Целият представен тук материал помага за решаването на ключовия въпрос за изчисляване на диаметъра на тръбата. От материала става ясно, че това изобщо не е трудно. Всички необходими количества могат да бъдат изчислени с основни познания на училищно ниво.
По подобен начин, изчисляването на всички необходими параметри е възможно с внимателно използване на прости инструменти, което значително ще опрости целия процес. Всеки „Направи си сам“ майстор може лесно да измери и изчисли всички необходими параметри и да проектира висококачествен тръбопровод.
Ако имате затруднения с избора на правилния диаметър на тръбата или с изчисляването му въз основа на обиколката ѝ, винаги можете да се свържете с нашите специалисти за помощ. Те бързо ще изберат и изчислят правилния диаметър въз основа на обиколката на тръбата.
