За нарязване на резби, матрицата или заготовката за матрица се затягат здраво в държач с дръжка. За да се улесни извършването на първите разрези от режещите инструменти на инструмента, от ръба на детайла се отстранява фаска. Матрицата се центрира върху детайла и с помощта на дръжката се завинтва плавно върху него. Всички работни повърхности трябва да се смазват.
Ремонти или подмяна на комунални услуги са невъзможни без рязане на тръбопровода. Преди това за тази задача се е използвало заваряване, но то е доста трудоемко и използването на заваръчно оборудване върху тръбопровод изисква високо ниво на квалификация.
Заваряването може да се използва за валцовани метални тръби, но какво се случва, когато трябва да съедините две тръби, изработени от различни материали? Тук се намесват нарязването на резба и съединяването. Какво представлява нарязването на резба, как се извършва и какви инструменти могат да се използват, ще бъдат разгледани подробно в материала по-долу.
Видове резбови връзки
Преди всичко, заслужава да се отбележи, че за изпълнението на тези задачи не са необходими специални умения. Важно е обаче да можете да правите разлика между различните видове резби на тръбата. Например, важно е да се прави разлика между инчова и метрична накатка, както и лява и дясна. Въпреки че има много различни видове, това са най-често използваните - инчова и метрична.
Отличителните характеристики на инчовите и метричните видове са следните.
Вид инчова резба на тръбите:
- Всички елементи се измерват в инчове.
- Наличието на профил във формата на равнобедрен триъгълник с ъгъл от 55 градуса в горния ъгъл.
- Стъпката е голяма. Следователно, този профил е по-голям и този тип рязане се характеризира с по-голяма здравина.
Тип метрика:
- Всички елементи се измерват в милиметри.
- Профилът се отличава с формата на равностранен триъгълник.
- По-малка стъпка.
Рязането на водопроводни тръби се извършва в инчови единици, докато за крепежни елементи измерванията се вземат в мм.
По-долу ще разгледаме какви видове дърворезба има.
- Десняк. Това означава, че гайката се затяга към болта по посока на часовниковата стрелка.
- Ляво. В този случай гайката се затяга в обратна посока.
Висококачественото рязане на тръба може да се постигне само ако размерът на свредлото или пръта за направата на отвора е избран точно.
Съвет: Експертите препоръчват да изберете прът с обем 0,003 см по-малък от външните размери на резбата.
Всяка тръбна резба се характеризира с индивидуални параметри, които се регулират от GOST 621181.
Например, според изискванията на ГОСТ, коничната резба се отличава с издатината на резбите. Тези разпоредби определят и жлеба по време на рязане. ГОСТ 621181 също определя профила на рязане.
Необходимо оборудване

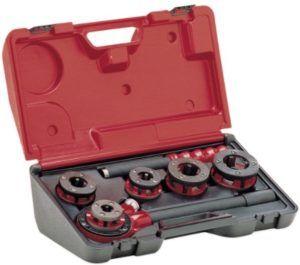

За рязане се използва само специален инструмент. Този инструмент се нарича комплект за рязане на тръби.
Този комплект тръби обикновено се състои от:
- двойки матрици или щанци, използвани за обработка на тръбни материали с различни диаметри;
- Държач с тресчотка (въпреки че може да не е такава). В него се поставя матрица или щампа.
Този комплект може да включва и някои допълнителни инструменти, като клещи, скоба и т.н.
Ще поговорим за всички тези инструменти по-подробно по-късно.

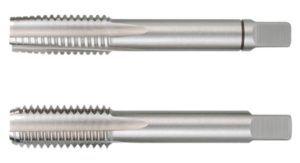

Ръчни инструменти - метчик
Нарязването на резба в тръба се използва за създаване на резби вътре в продукти. Този тип оборудване се състои от инструменти с форма на винт. Метчикът изрязва канали в тръба. Този инструмент е снабден с опашка, която е прикрепена към машина или инструмент за нарязване на резба. Метчиците се предлагат в различни размери, видове и калибри.
При рязане се използва комплект, състоящ се от чифт метчици. Те се различават по дълбочината на рязане. Например, първият номер се използва за груба обработка, а вторият номер - за чиста обработка.
Използване на чинията

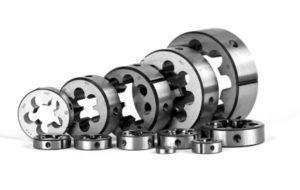

Режещите щанци се наричат още щанци. Това режещо устройство е по същество гайка с отвори в нея. Тези отвори създават ръбовете за разрезите.
В зависимост от формата на режещите матрици, има:
- кръгъл;
- плъзгане;
- изрязан;
- цяло.
С помощта на устройство като матрица можете бързо да подготвите всякакъв вид тръбен продукт за свързване.
Матрицата трябва да бъде подравнена строго перпендикулярно на челната повърхност на тръбния продукт. Неправилното подравняване може да доведе до оголване на резбата или промяна в диаметъра ѝ. И в двата случая крайният резултат ще бъде незадоволителен.
Препоръчително е да работите плавно и без резки движения, когато използвате матрицата. Докато използвате този инструмент, периодично смазвайте режещите инструменти и повърхността на резбите.
След завършване на последното завъртане, матрицата трябва да се върне нагоре и нишките да се прокарат отново.

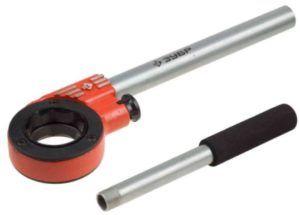

Използване на клуба
Матричната пломба е не по-малко ефективна от обикновената пломба. Този режещ инструмент е по-модерен и универсален. Състои се от държач с канали, в които се побират сменяеми режещи инструменти, които могат лесно да се сменят, ако се затъпят по време на употреба.
Отличителна черта на това устройство за резба е минималното усилие, необходимо от оператора. Също така е важно да се отбележи, че работата с това устройство е много по-безопасна, отколкото с други подобни инструменти. Това е така, защото държачът на матрицата е оборудван с вътрешни водачи, които значително подобряват прецизността на работата на машината.

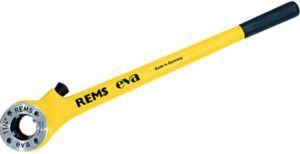

Глави за тресчотка с резбонарезни механизми
Тези механизми за навиване на резба заслужават специално внимание. Тресчотка обикновено се среща при по-модерните модели. Тази конструкция позволява инструментът да се използва чрез завъртане на дръжката само в едната посока.
Използването на тези машини за навиване на резба е лесно. Краят на тръбата се поставя във водача на държача. Резбата се нарязва с въртене по часовниковата стрелка. По време на производството не забравяйте да смажете повърхността.
След като рязането приключи, матрицата се връща обратно и обработваната област се обработва отново.

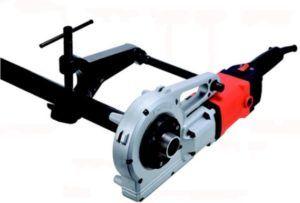

Използване на електрически инструмент
Електрическият режещ инструмент се различава от ръчните си аналози по това, че има електрически мотор.
Това позволява нарязването на резба да се извърши във възможно най-кратки срокове. Електрическите инструменти също позволяват бърза и ефективна работа. Освен това процесът изисква минимални физически усилия.
За да започнете работа с електрически инструмент, просто затегнете дюзата в скобата и натиснете бутона "старт". Рязането се извършва за секунди. Не е необходимо детайлът да се закрепва в менгеме; самият електрически инструмент е прикрепен. Това прави тези инструменти особено преносими и удобни.

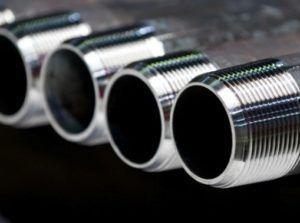

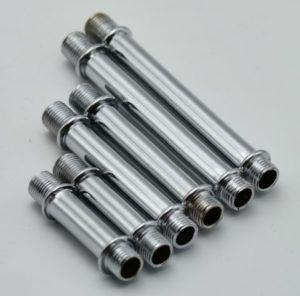

Изрязано от външната страна
Външните резби на тръбите се нарязват ръчно с помощта на матрици. Ако това са плъзгащи механизми, те трябва да бъдат позиционирани в сглобката на матрицата така, че номерата на частите на сглобката на резбата да съвпадат със съответните номера на рамката.
В противен случай работата ще бъде с лошо качество. За закрепване се използва стоперен винт. Между него и матрицата се поставя стоманена пластина (крекер), за да се предотврати напукването ѝ при натискане.
Кръглите устройства са прикрепени към лека дръжка с няколко стопорни винта.
При ръчна работа с плъзгащи се щанци е възможно да се постигне резбован разрез, което се получава, когато има малки разлики в диаметъра на пръта. При ръчна работа с плътни щанци обаче това е неприемливо. Например, ако диаметърът на пръта е твърде малък, разрезът ще бъде непълен.

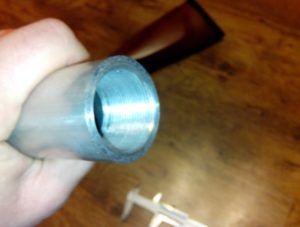

Изрежете отвътре
Нарязването на вътрешни резби на тръби се извършва ръчно с помощта на метчици, които са „настанени“ в гаечен ключ.
При оформяне на вътрешно набраздяване е важно да се знае, че метчикът има скосена страна. Това е неговият край. Това е необходимо за тази работа. Средната част на механизма е калибровъчната секция. Тя определя посоката. Задната част има глава с квадратно сечение, която служи за поддържане на метчика в дръжката при работа върху вътрешната част.
Основни позиции за рязане
Съединенията на водопроводните тръби се правят чрез нарязване на краищата на тръбите с помощта на специална машина за рязане. След това краищата на тръбите се закрепват заедно с помощта на свързващи елементи.
Гледайте видеото
Дължината на късото назъбване не може да надвишава половината от дължината на съединителя. За постоянни съединения, използващи профилни компоненти, се използва късо назъбване. Този тип съединение може да се демонтира само чрез отрязване.
Размерите на късите и дългите видове резби, произведени от специален апарат, варират в зависимост от диаметъра на тръбния асортимент.
За пестене на метал, в газовите и отоплителните мрежи се използват тънкостенни тръби. Тъй като дебелината на стената в този случай е по-тънка от тази на водопровод, критичната дебелина на стената за валцоване на резба трябва да бъде не по-малка от препоръчителната за тези тръби.
Етапи на действие
Нарязването на резба на тръби с малък и голям диаметър следва същия принцип. След определен брой завъртания, механизмът за нарязване на резба се завърта в обратна посока. Това е необходимо, за да се почисти работната зона от метални стружки.
След като подготвите шлайфмашината за работа, трябва да обработите секцията от металната тръба с корозия или със стари резби.
След това пристъпете към скосяване на щанците, в противен случай ще бъде трудно да се завинтят. Зоната, където ще се намира набраздяването, трябва да се смаже с масло.
След това завъртете държача на инструмента за нарязване на резба по посока на часовниковата стрелка. Това се препоръчва, за да се почисти работната зона от всички останали стружки. Накрая отстранете всички останали дървени стърготини и масло от работната зона.
За да се определи дали работата е извършена правилно върху тръба с голям или малък диаметър, се препоръчва подготвената за монтаж част да се завинти към тръбата. Това ще определи дали резбата е с достатъчен размер и колко добре е направена. Едва след щателна проверка може да се продължи с монтажните работи.
Основните причини за брак
Дори и най-висококачествената машина за нарязване на резби не гарантира безупречен завършек. Въпреки това, ако възникне дефект, продуктът не може да се използва. Поради тези причини, цялата работа, извършвана с машина за нарязване на резби, трябва да се извършва с изключително внимание и умение.
- Използване на нискокачествена машина за работата. Целият комплект за рязане също трябва да е с добро качество. Например, ръждата по части от комплекта несъмнено ще доведе до лошо качество на работа. По същия начин, всяка тъпа част от комплекта ще повреди детайла. Ето защо е най-добре да изберете висококачествена машина за работата; това е единственият начин да постигнете очаквания краен резултат.
- Ако се извърши нарязване на резба без скосяване на тръбите и без използване на смазка, матрицата няма да се постави правилно, което несъмнено ще повлияе на крайния резултат. Важно е не само да се обърне внимание на скосяването, но и без смазка може да се очакват пукнатини в резбата, а резбата ще бъде нарязана с оголена резба.
- Не бива да прилагате прекалено голяма сила, тъй като този метод на работа може да доведе до счупване на рязането.
- Неприемлива разлика в размерите на валцувания тръбен продукт и матрицата или заготовката.
Очевидно тези стъпки не са трудни за опитен професионалист. Въпреки това, домашен майстор с малък опит не е нужно да се тревожи. Ако внимателно прочетете всички инструкции и работите бавно и внимателно, висококачествен резултат е гарантиран.
