Видяхте вентилатор без лопатки Dyson в магазина, но не знаете как работи? Вентилаторът без лопатки работи на принципа на въздушен умножител. Въртящо се турбинно работно колело улавя въздушния поток от помещението и го издухва през пръстеновидна или овална дюза.

Можете сами да сглобите модерен вентилатор от картонени цилиндри с три диаметъра или парчета PVC тръба и компютърен охладител.

В тази статия ще разгледаме подробно технологията на производство на устройството и кой го е създал. Ще разгледаме и шест от най-добрите модели. Ще разгледаме принципа на работа, приложенията, както и предимствата и недостатъците на климатичните системи без лопатки.

Кой е създателят на съвременния вентилатор?

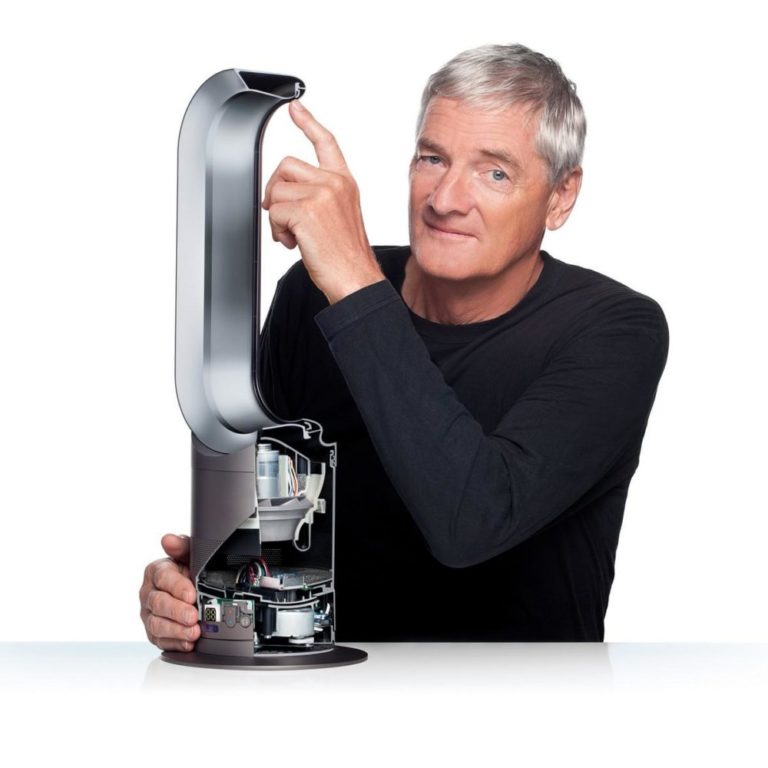

Авторството принадлежи на английски разработчик До Джеймс Дайсън, който посвети 30 години от кариерата си на подобряване на битовото и промишленото оборудване.

За да разработи вентилатор без лопатки, създателят го е базирал на принципа на действие на сушилня за ръце. Инженерите на Dyson са прекарали около четири години в разработване и тестване на пръстеновидния въздушен умножител.

Иновативната разработка на DysonЕкспериментален модел на вентилатор без лопатки се появи през 2009 г.

От 2010 г. първите устройства са налични в магазините. Цена 199 английски фута Цената изглеждаше непосилна, но купувачите проявиха интерес към новия продукт. С течение на времето рафтовете на магазините по целия свят се напълниха с достъпни имитации от китайски и други производители.

Разликата между вентилаторите Dyson и моделите с лопатки

Съвременният тип вентилатори се различава по дизайна на устройството, което подава въздух в помещението.

При традиционните модели, обдухването се извършва от видим мотор с вентилатор.

Въртящите се остриета обикновено са покрити с декоративна решетка, но тънките пръти не осигуряват 100% защита срещу случайно нараняване на човек.

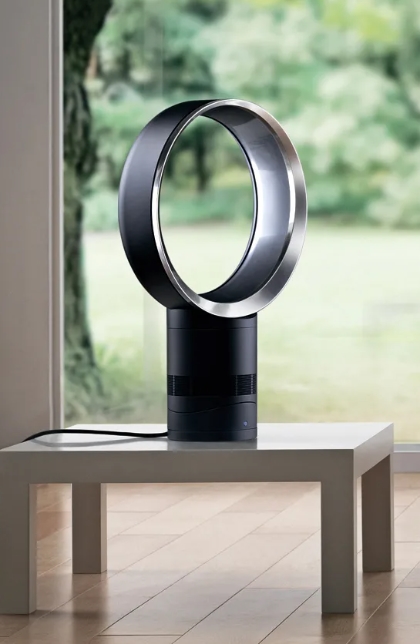

Дизайн на вентилатор без лопатки

Въздухозахранващият блок на вентилатора Dyson е проектиран без електрически мотор или лопатки. Електрическата турбина е монтирана вътре в долния корпус. Въздухът се подава от отвор за пръстеновиден умножител, който няма движещи се механични части.

Обхват на приложение

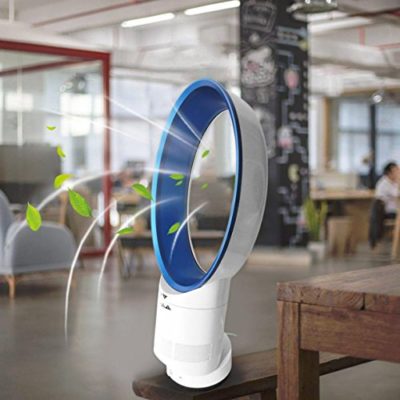

Моделите с ниско ниво на шум са удобни за спалня и детска стаяПодсветката позволява устройството да се използва като нощна лампа. Допълнителните функции за отопление, охлаждане, пречистване на въздуха и йонизация спомагат за създаването на уютна атмосфера във вашето жилищно пространство. благоприятен микроклимат.

Основни структурни компоненти

От въвеждането си, иновативното устройство е подобрено с допълнителни функции. Три ключови компонента на дизайна остават непроменени:

1. Основно тялоУстройството е разположено в долната част на устройството и съдържа електрическа турбина за генериране на въздушен поток. Контролният панел е разположен в основата и е прикрепен пръстеновиден въздушен умножител. Дъното е перфорирано, за да може въздушният поток да се изтегля от помещението от работното колело на турбината.
2. Въздушен множителКласическият дизайн на мултипликатора е пръстеновиден или овален. За привличане на клиенти са въведени и дизайни с форма на сърце, ябълка и други. Устройството се състои от набор от пръстени с различни диаметри, които образуват канал за приемане на въздух от турбината и разпределянето му през дюза в помещението.
3. Контролен панелУстройството е оборудвано с бутони, превключватели или сензорен екран. Панелът е разположен на основното устройство и управлява режимите на работа.

В зависимост от модела, устройството без остриета е оборудвано с подсветка, ротационен и накланящ се множител.

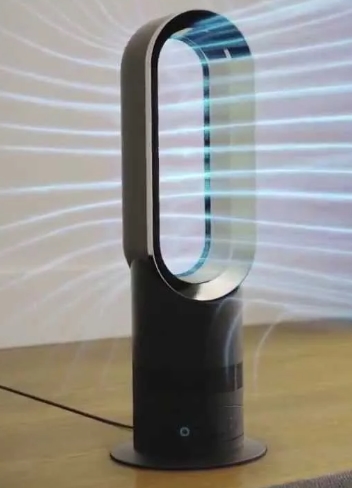

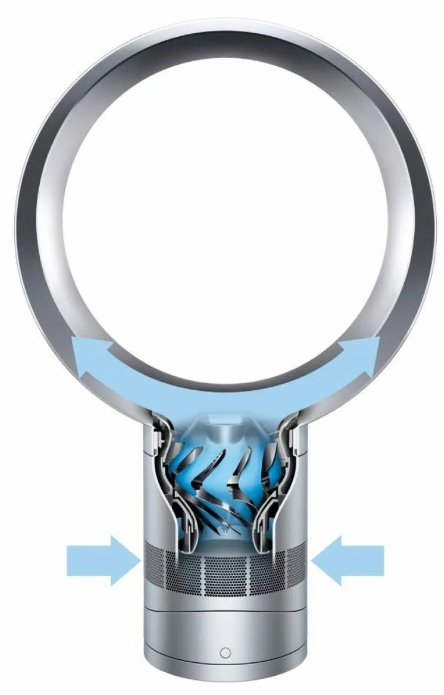

Принципът на създаване на въздушен поток

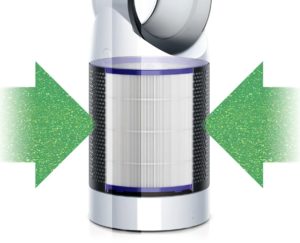

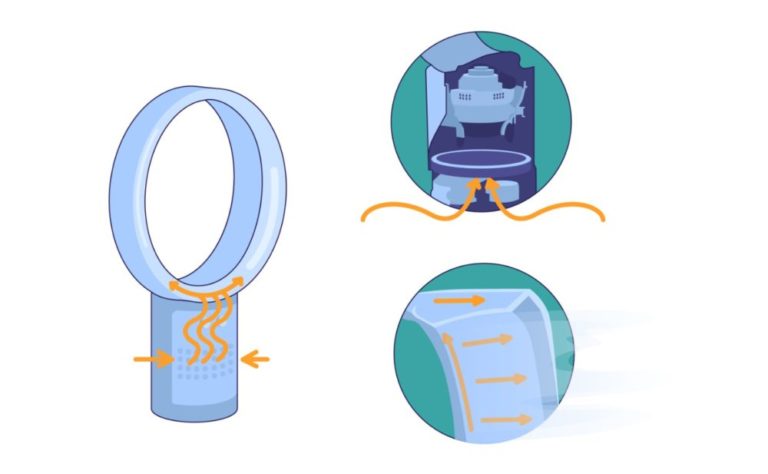

За да разберем откъде идва въздушният поток, трябва да разберем как работят климатичните системи без лопатки. Въздухът се засмуква от помещението от турбинно работно колело през всмукателни отвори в долната част на основното устройство.

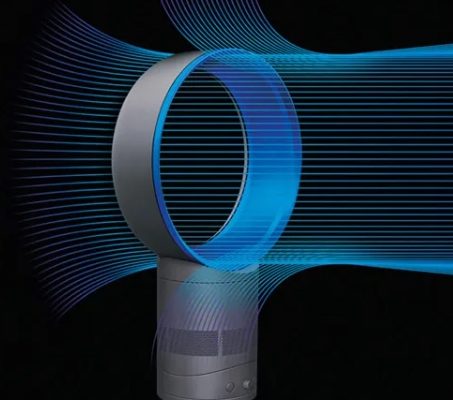

Въздушните потоци се насочват в кух канал на вентилатора, образуван от пръстени с различни диаметри. Устройството е проектирано като крило на самолет. Въздушните потоци, движещи се в канала, увеличават скоростта си и се освобождават равномерно в помещението от мултипликаторната дюза.

Основният принцип на работа на безлопатковия вентилатор се основава на въздушен умножител. Изходният пръстеновиден отвор е по-тесен от входната секция на кухия канал. В задната част на умножителя се създава област с ниско налягане.

Обемът на входящия въздух се увеличава до 20 пъти в сравнение с първоначалния поток към работното колело на турбината. Хората, стоящи пред вентилатор без лопатки, се обдухват по-силно, отколкото при традиционно устройство с лопатки.

Плюсове и минуси

Предимството на иновативната технология за климатичен контрол е безопасна експлоатацияЛипсата на лесен достъп до въртящите се механизми елиминира риска от нараняване. Други предимства, които потребителите изтъкват, включват:

1. Получаване на мощен, равномерен въздушен поток.
2. Икономия на енергия, тъй като средната мощност на домакинските модели е 25–40 W.
3. Удобно управление чрез дистанционно управление, смартфон, сензорен екран или бутони.
4. Лесна грижа и поддръжка.
5. Модерен дизайн.

Недостатъците включват висока цена, крехкост на умножителя и повишен шум. Последните два недостатъка са типични за евтиното китайско оборудване. Високите цени са типични за марковите модели.

Класификация по производителност

Климатичното оборудване от ново поколение се класифицира по вид монтаж. Стационарните модели са за стенен монтаж. Преносимите устройства са предназначени за подов или настолен монтаж.

Потребителят може да постави комбинирания модул на пода, масата или стената. Корпусът е оборудван с монтажни крепежни елементи. Комплектът включва анкери и скоби.

Кой модел да избера?

Преносимите модели са по-удобни за домашна употреба. Поставете устройството на удобно място за локализиран въздушен поток. Стационарните вентилатори са идеални за обществени пространства, където подовите или настолните инсталации биха възпрепятствали потока от голям брой хора.

Изберете допълнителни функции, ако е необходимо. Производителят увеличава цената за всяка функция. Нощното осветление е полезно за спалнята. Свързването със смартфон, таймерът и дистанционното управление правят управлението на режима още по-лесно.

Скъпото оборудване е оборудвано с функции охлаждане, отопление, йонизация и пречистване на въздухаТези чипове са полезни за жилищни помещения, където е необходим по-комфортен микроклимат.

Ръководство за потребителя

ТОП 6 най-добри модели

След пускането му на пазара, потребителите похвалиха безопасния вентилатор, демонстрирайки превъзходството му над неговия аналог с лопатки.

Новият продукт започна масово да пълни рафтовете на магазините. Клиентите са оставили множество отзиви за моделите в продажба, които са послужили за основа за съставянето на... класация на най-добрите фенове.

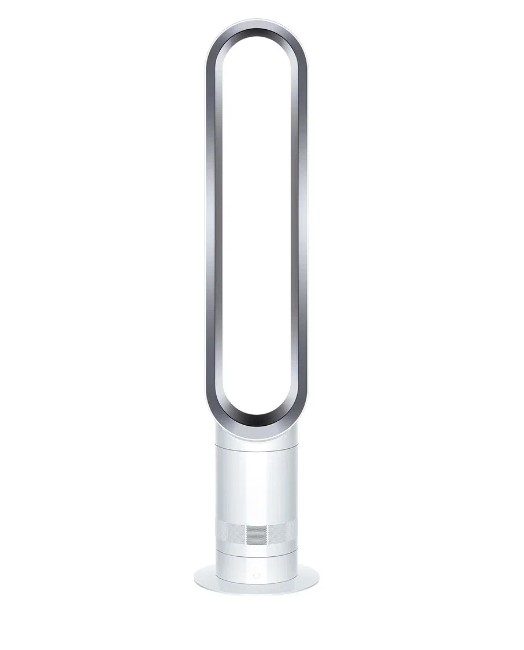

Дайсън AM07

Този мощен вентилатор за под без лопатки с 10 скорости работи с помощта на патентованата от производителя технология Air Multiplier. Произведен е в Сингапур. С мощност от 56 вата, вентилаторът произвежда ниво на шум от 64 dB.

Скоростта на въздушния поток се контролира с бутон на корпуса или с дистанционното управление. Потребителят може да използва таймера, за да настрои скоростта на вентилатора за период от 9 часа, с интервали от 15 минути.

Плюсове и минуси:

Моделът рядко се предлага за продажба. Когато новият модел се появи по рафтовете на магазините, исканата цена за устройството беше 47 000 рубли.

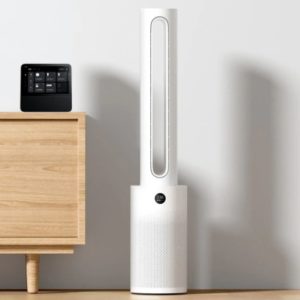

Xiaomi Mijia Smart Leavesless пречиствателен вентилатор

Подовият модел е оборудван с HEPA филтър за филтриране на фин прах. Турбината работи на 5 скорости, което позволява на потребителя да настрои комфортно ниво на въздушния поток.

Полезна функция е индикаторът за замърсяване на филтъра и управлението със смартфон. Посоката на въздушния поток е регулируема от 30 до 150 градуса.^ОС мощност от 28 W, скоростта на издухване е 15,5 м/с.

Предимства и недостатъци:

Средна цена на модела 29 000 рубли.

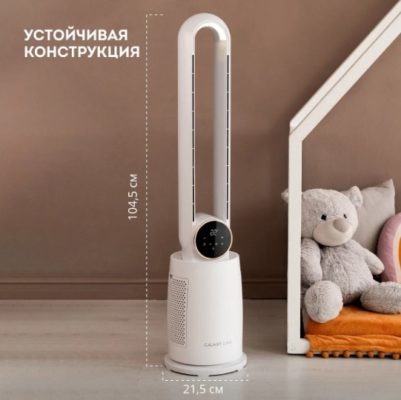

Галакси Лайн GL 8112

Този подов вентилатор се справя добре с охлаждането и йонизирането на въздуха, което го прави популярен сред собствениците на селски къщи и градски апартаменти.

Устройството с 3 скорости и мощност 70 W е предназначено да вдухва въздух в помещение с площ от 15 м².²Има функция за подсветка, пречистване на въздуха и автоматично завъртане на 70 градуса.^ОНивото на шум при 3 работни скорости достига 50 dB.

Предимства и недостатъци:

Моделът често се предлага за продажба на Yandex Market. Средна цена 14459 рубли.

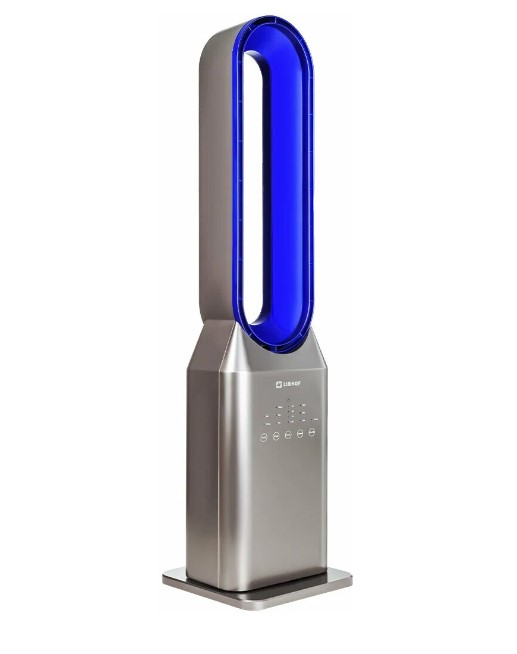

Либхоф ВВС-550

Марката е регистрирана в Словакия, но производството е установено в Китай. Безлопатковият агрегат има три работни скорости, способен да охлажда помещение от 35 м2.².

Управлението се осигурява чрез дистанционно управление, бутони на корпуса или чрез смартфон чрез Wi-Fi. С изходна мощност от 50 W, турбината произвежда шум от 45 dB.

Плюсове и минуси:

Компактен вентилатор без лопатки се предлага на Yandex Market. 6999 рубли.

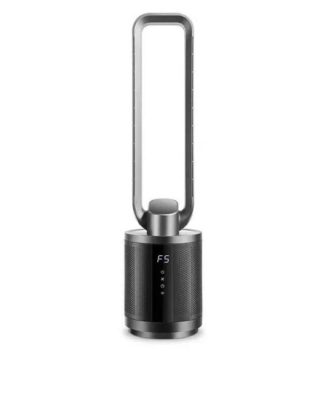

Безлопатков вентилатор Xiaomi Daewoo F9 MAX

Безшумният подов вентилатор е удобен за употреба в спални и детски стаи. Регулирането на наклона и завъртането ви позволява да зададете желаната посока на въздушния поток. с петстепенна филтрация пречиства въздуха от прах, алергени, миризми, бактерии.

Адсорбционната технология удължава живота на филтъра с 5 години, преди да се наложи смяната му. 30 W мощност е достатъчна за охлаждане на помещение от 30 м2.²При максимална скорост 9 нивото на шум е 38 dB.

Предимства и недостатъци:

В Yandex Market устройството струва 43% отстъпка 11 490 рубли.

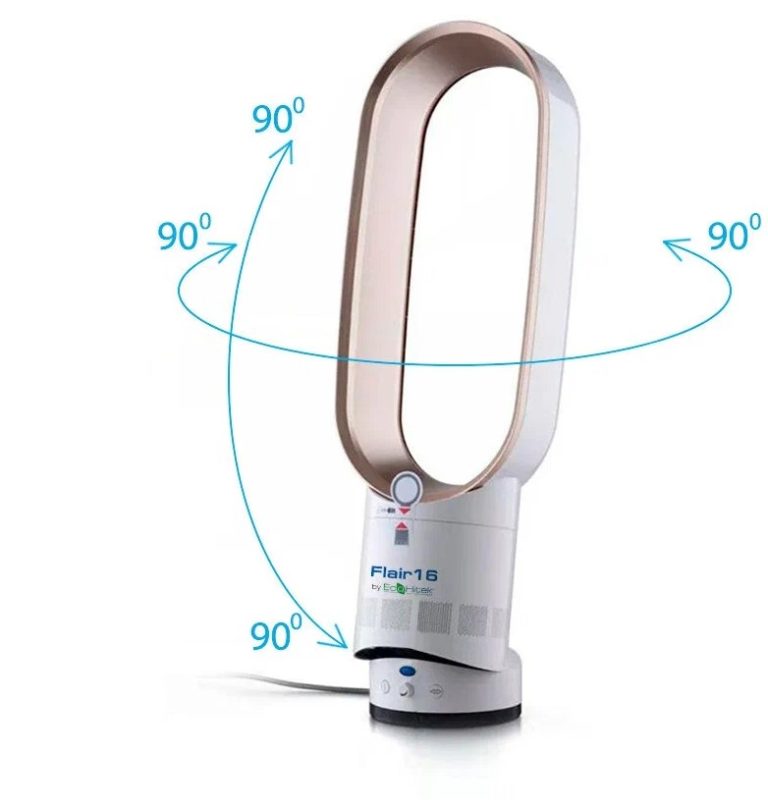

EcoHitek Flair 16

Този евтин китайски мини вентилатор без лопатки е предназначен за монтаж на пода и маса. Въпреки че не е много ефективен при охлаждане на големи пространства, той е подходящ за локализирано охлаждане на обект или малка стая.

Сгъваемият корпус е удобен за зимно съхранение в килер или транспорт до вилата. Нивата на шум не надвишават 40 dB с изходна мощност от 40 вата.

Предимства и недостатъци:

В Yandex Market моделът струва 60% отстъпка 7990 рубли.

Изработване на вентилатор без лопатки от картон

Частите за мощен, красив вентилатор без лопатки се изрязват на 3D принтер. Не всеки ентусиаст „Направи си сам“ има достъп до толкова скъпо оборудване. Освен това е необходимо да можете да проектирате и чертаете частите в компютърна програма за печат.

Ще изработим безшумен вентилатор без перки от картон и охладител за компютър. Ще ви трябват също лепило Secunda, превключвател и захранващ адаптер. Инструментите включват ножица и нож.

Прочетете също:

Предназначение на турбо дефлектор за вентилация: оценка през април 2026 г., монтаж

Скорост на въздуха в канала: формули, изчисления, стандарти

Нека започнем да сглобяваме вентилатора без лопатки:

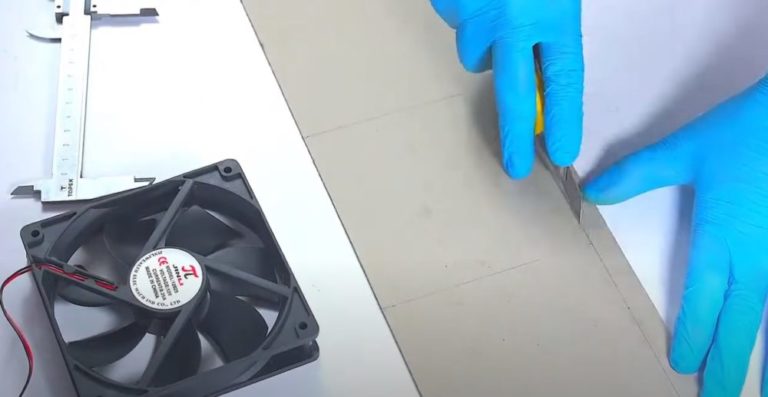

1. За стените на основата изрежете четири еднакви квадрата от картон. Съобразете размерите на страните с размерите на охладителя.

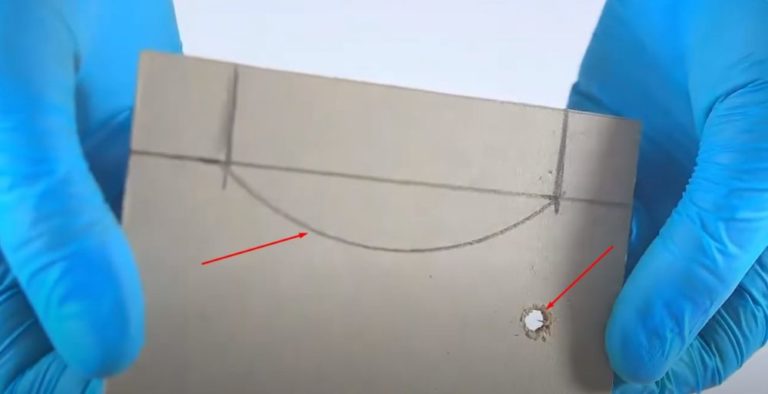

2. Начертайте полукръгове от едната страна на всеки квадрат. Изрежете частите по маркировките, след като цилиндрите за въздушен поток са готови. Изрежете малки отвори в двете квадратни части, за да монтирате превключвателя и захранващия адаптер.

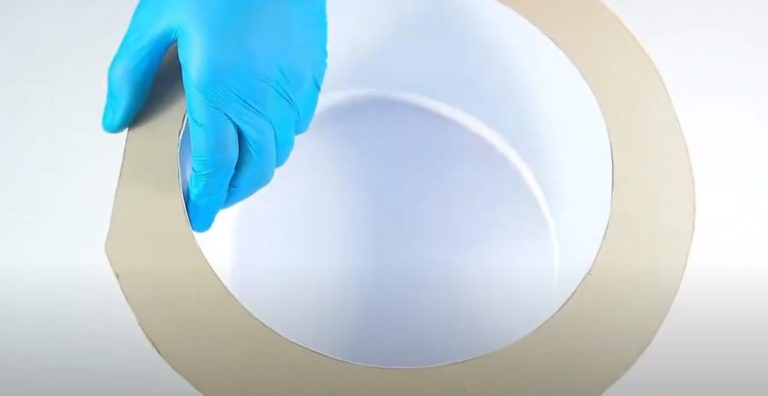

3. С помощта на пергел начертайте два кръга с диаметър 15 см върху листове картон. Изрежете два пръстена от заготовките. Начертайте по-малък кръг с диаметър 11 см вътре в първото парче. Начертайте кръг с диаметър 12 см вътре във второто парче. Изрежете пръстените по маркировките.

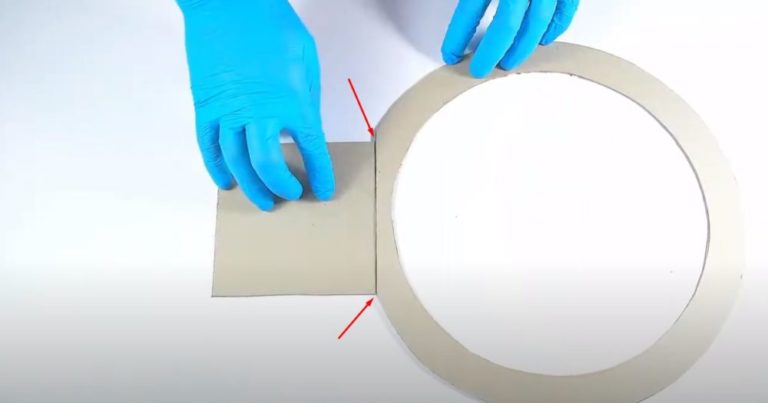

4. За да осигурите плътно прилягане на пръстените към краищата на основата, направете прав разрез от външната страна. Разрезът трябва да е със същия размер като ширината на квадратната страна.

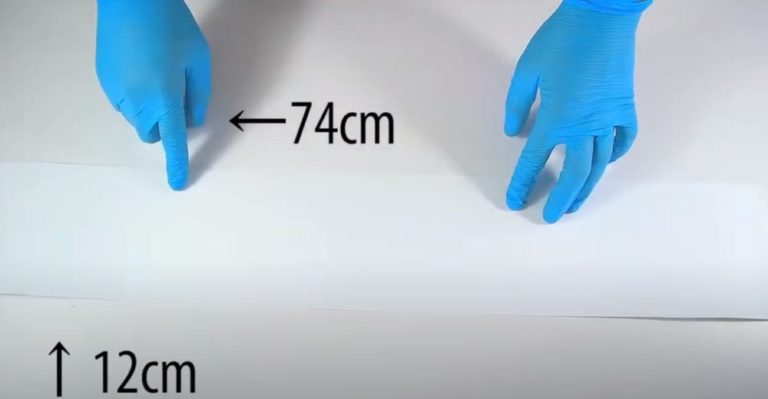

5. Пригответе 3 картонени ленти с размери: 12x74, 12x82, 15x86 см.

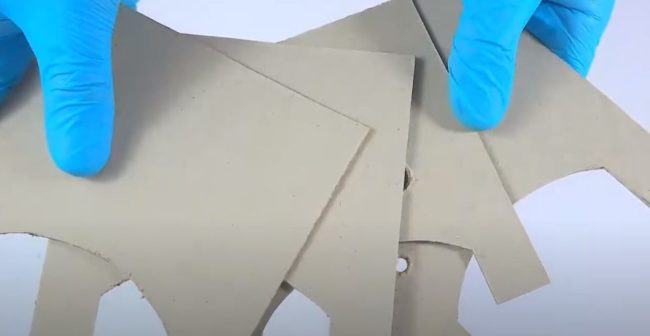

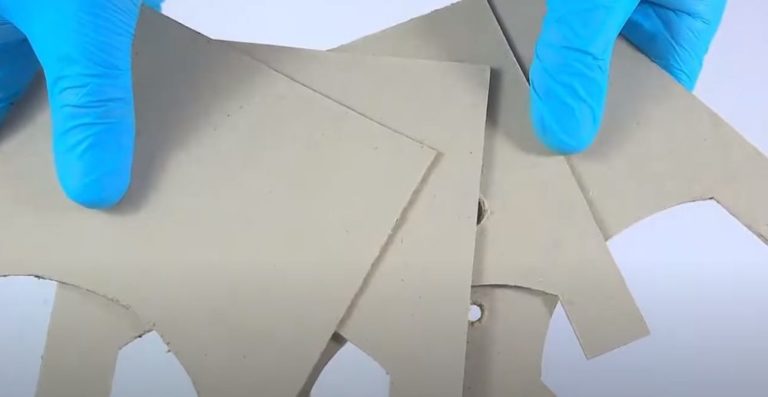

6. Върху квадратните заготовки изрежете полукръгове по маркировките от едната страна. Останалите издатини ще служат като крачета.

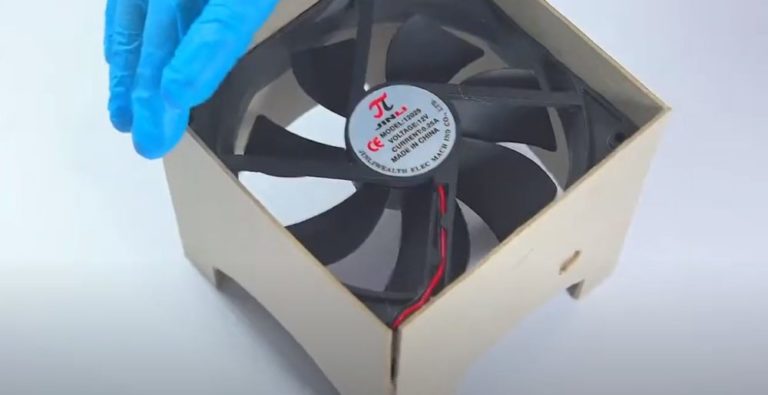

7. За да сглобите основата, залепете квадратните парчета отстрани на охладителя. Уверете се, че вентилаторът духа нагоре, а не към крачетата на кутията.

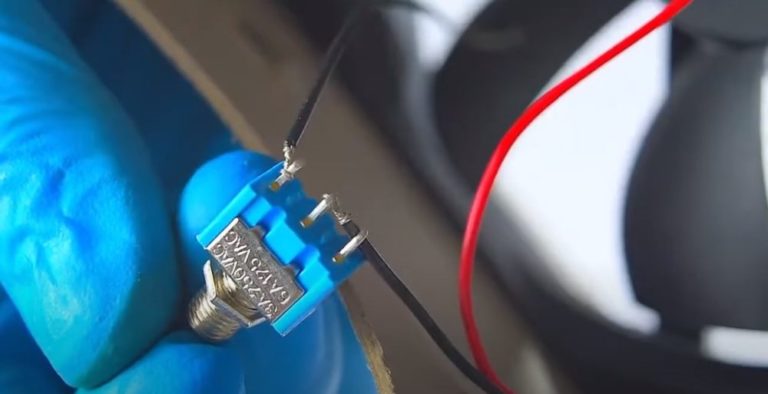

8. Свържете проводниците от охладителя последователно към превключвателя и захранващия конектор на адаптера. Проверете работата на електрическата верига.

9. За да сглобите вентилатора, вземете пръстен с вътрешен диаметър 11 см и лента 12x74 см. Залепете цилиндъра за предната част на вентилатора заедно. Залепете лентата по края на вътрешния ръб на пръстена. Направете подобно парче за задната част на вентилатора, като използвате пръстен с вътрешен диаметър 12 см и лента 12x82 см.

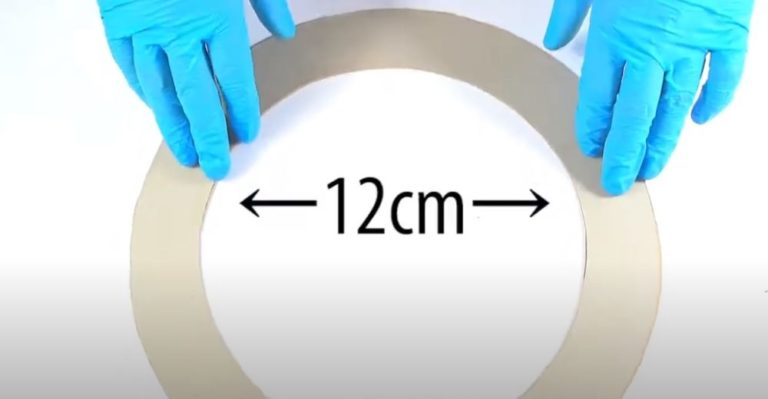

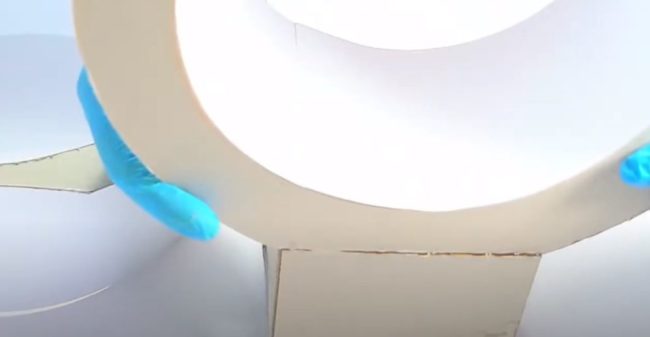

10. Залепете цилиндричното ветрилообразно парче с вътрешен диаметър на пръстена 12 см към края на квадратната основа, като използвате прав разрез. Направете същото с второто парче от противоположната страна. По-малкият цилиндър ще се побере вътре в парчето с по-голям диаметър. Между стените ще остане разстояние от 1 см.

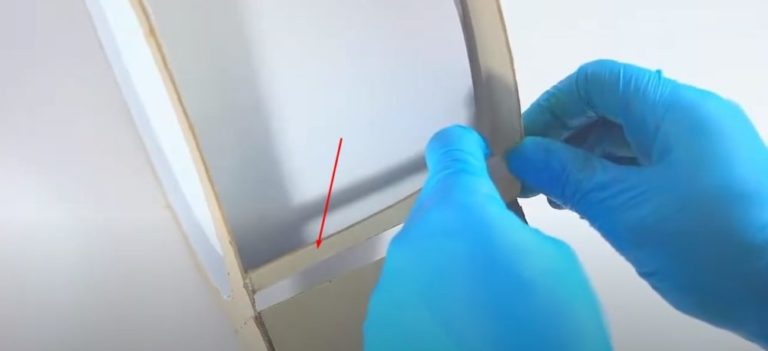

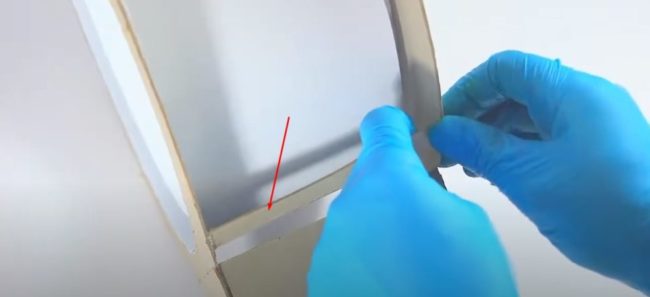

11. За да предотвратите разместването на цилиндричните части, свържете краищата на пръстените с арматурни пръти. Изрежете пет пръта от картон.

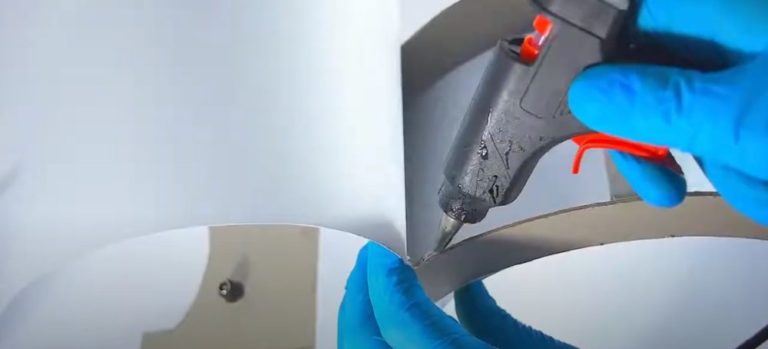

12. Покрийте горната част на вентилатора с лента 15 x 86 см. Залепете картон към краищата на пръстените и към арматурните прегради.

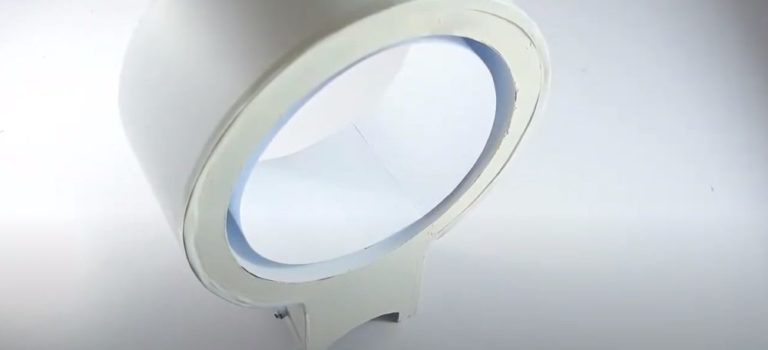

Декорирайте домашно приготвения си вентилатор без лопатки, като боядисате корпуса му с боя на водна основа. Включете го в контакта и се наслаждавайте.

Домашно изработеният вентилатор не е изцяло без лопатки, тъй като работният елемент е класически компютърен охладител. Работното колело обаче е скрито вътре в корпуса, което предотвратява евентуален контакт с човешки ръце и други предмети. Принципът на подаване на въздух, замислен от дизайнера Джеймс Дайсън, е запазен.

Картонената конструкция на устройството без лопатки е издръжлива, но може да се деформира поради промени във влажността и излагане на слънчева светлина. Моделът ще бъде по-издръжлив, ако изрежете готови цилиндри за вентилатора от PVC тръби Три различни диаметъра. Изрежете пръстените от плексиглас с прободен трион.

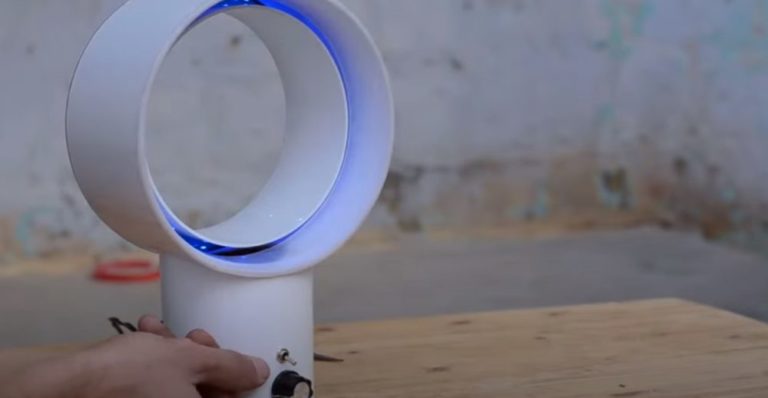

Прикрепете парче LED лента към стените между вътрешния и външния цилиндър и я свържете към захранването. Това ще създаде пластмасов вентилатор с декоративно осветление.

Инструкции за експлоатация и поддръжка

Използвайте домашно приготвен или закупен от магазина вентилатор Dyson като традиционен уред с лопатки. Единственото изискване за работа е да не използвате лопатките на вентилатора за преместване на устройството.

Ако цилиндрите се деформират, въздушният поток ще намалее. Преместете устройството, като го държите за долния корпус на основата.

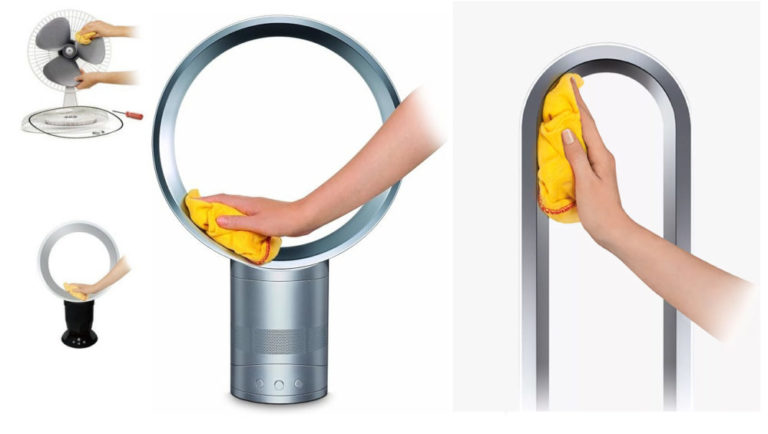

Поддръжката включва почистване на отвора на вентилатора с мека четка или пластмасов тампон. Дюзата рядко се запушва. Отломките се издухват от въздушния поток, но понякога коса или паяжини могат да попаднат във вътрешността на устройството, когато то не работи.

Не използвайте абразивни или разяждащи почистващи препарати за почистване на корпуса. Леките замърсявания по пластмасата могат лесно да се отстранят с влажна кърпа. Избягвайте попадането на вода в корпуса, съдържащ електрически компоненти.
