Вентилация на студен таван: Ръководство стъпка по стъпка

Планирате да построите къща, но не сте сигурни как да проветрите студен таван? Първо, изберете най-удобната система - комбинирана или отделна. След това изчислете производителността на системата и изберете материали и оборудване.

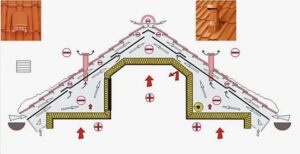

Естествената безканална вентилация на студен таван, използваща отвори в стрехите и билото, се счита за евтино, ефективно и лесно за инсталиране решение. Информация за технологията на инсталиране на системата и други методи за вентилация можете да намерите в тази статия.

Принципът на вентилация на студен таван

При просто изпълнение, вентилацията на тавана в частен дом работи на принципа на естествения обмен на въздух. Когато системата е правилно проектирана и изчислена, циркулиращите въздушни маси обикалят таванското пространство два пъти на всеки час.

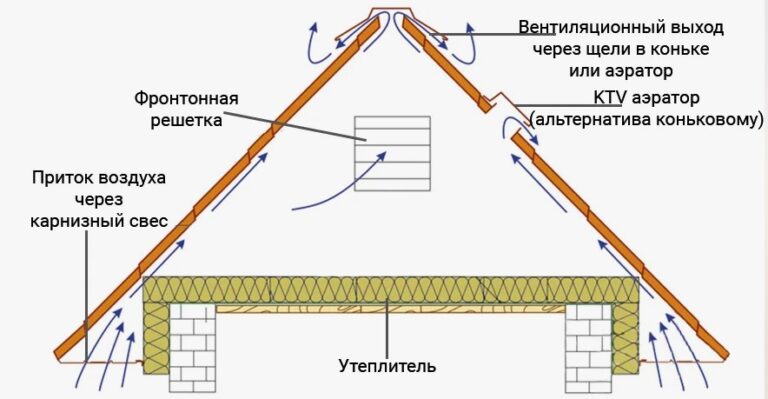

Най-ефективните вентилационни отвори са тези, създадени по протежение на стрехите и билото. Свежият въздух отвън навлиза в таванското пространство през отвори, оставени в долната част на скатa на покрива. Отработеният въздух, заедно с влагата, се изхвърля през горните вентилационни отвори на билото.

Традиционната вентилация на таваните обикновено се допълва от система за вентилация на подпокривното пространство. Чрез отворите за стрехи част от входящия въздух се насочва към пролуките под покривните листове, създадени от контралетвите.

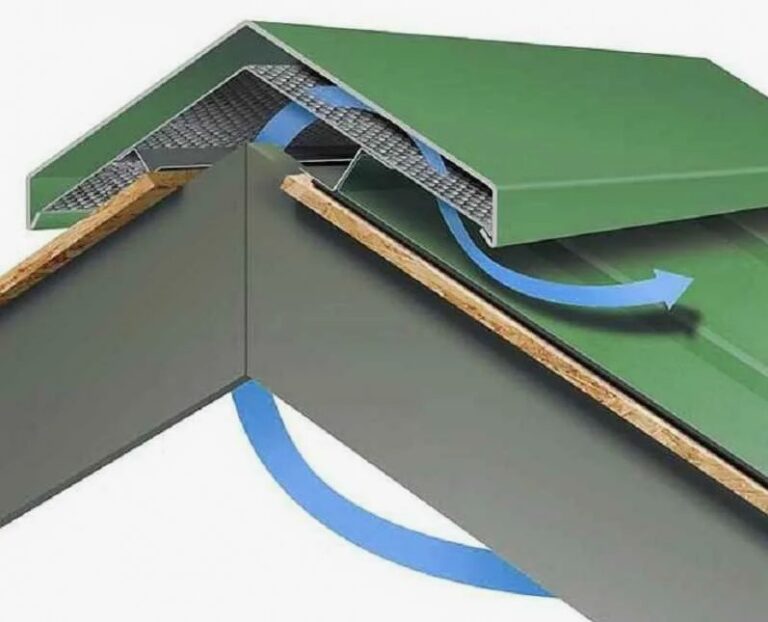

След преминаване през цялата площ на склона, потоците от влага се отклоняват в горния вентилационен отвор на билото. Допълнително отвеждане и приток на въздух може да се осигури през капандури. При покриви със сложни форми отвеждането на въздуха се постига чрез монтиране на проход с тръба и турбодефлектор на покрива.

Характеристики на покривната вентилация с различни конфигурации

Тавански, двуетажни и едноетажни къщи със студени тавански помещения се проектират с различни конфигурации на покрива. Дизайнът на покрива определя вентилацията на тавана.

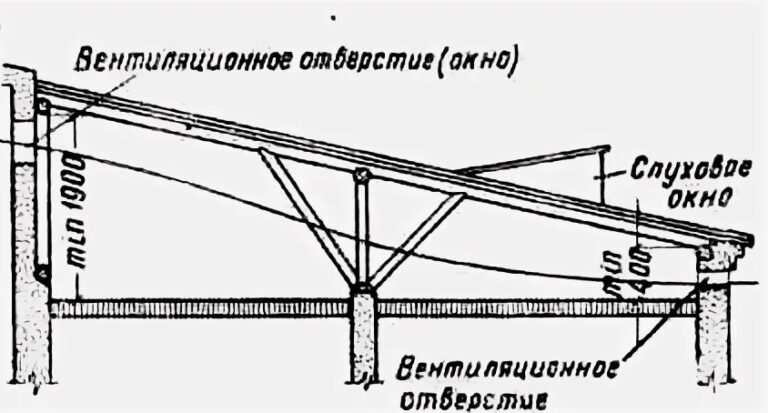

Съвременните частни домове са популярно построени в скандинавски, хай-тек и минималистичен стил, където дизайнът е с скатен покрив. Таванското пространство е ограничено или липсва напълно, но вентилацията е от съществено значение.

За да се осигури циркулация на въздуха между гредите и покрива, в зидарията от противоположните страни се оставят пролуки или отвори. Получената разлика във височината между началото и края на склона насърчава спонтанното естествено течение.

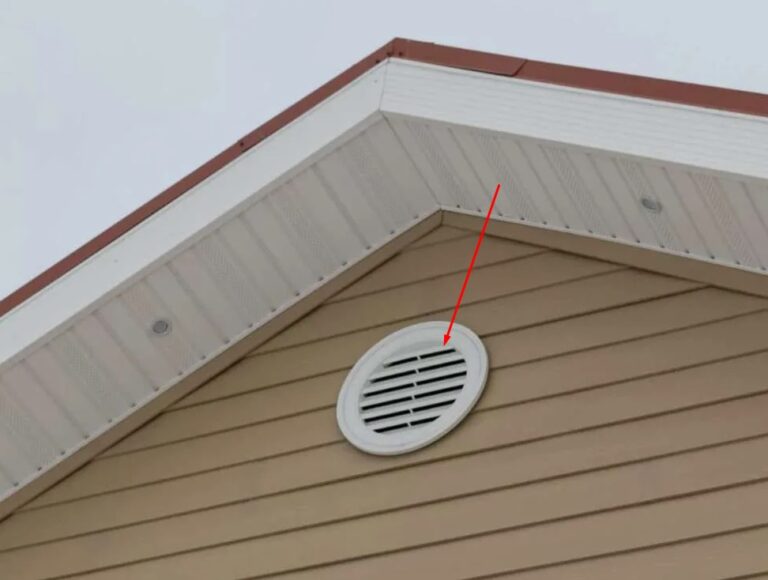

В студен двускатен покрив на стопанска постройка или таванско помещение, допълнителните вентилационни отвори позволяват фронтони. Мансардни прозорци или вентилационни отвори, разположени от противоположните страни, са удобни за вентилация на тавана. Преминаващите въздушни течения създават течение, отвеждайки мръсния въздух и влагата навън.

За правилна вентилация, напречното сечение на вентилационния отвор трябва да бъде 0,2% от студената площ на покрива. Вместо капандури понякога се използват слабо уплътнени покривни склонове. Оставените пролуки трябва да са малки и с еднакъв размер, за да се осигури равномерна тяга.

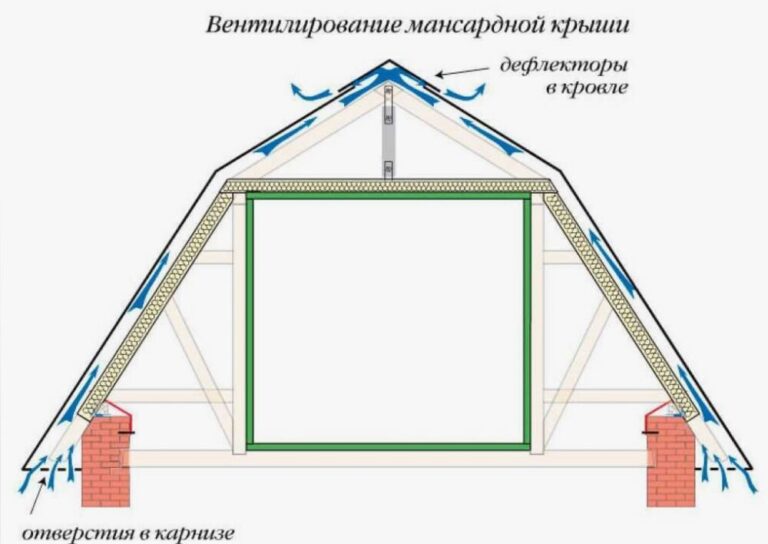

Мансардният покрив е двускатен, но в класическия вариант е прав, докато в по-сложния е скатен. Вентилацията се осигурява чрез монтиране на проникващи отвори и дифузионни мембрани под покривните листове.

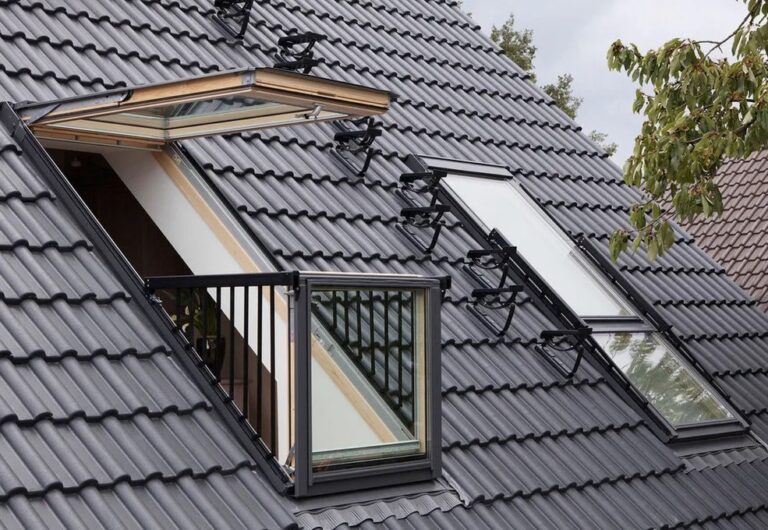

В допълнение към капандурите на фронтона, проектът включва и капандури. Отворите са разположени по склоновете. Прозорците трябва да бъдат уплътнени към покривните листове, за да се предотврати изтичане на вода.

Покривите с ханш и шатра имат четири ската без фронтони. При прости конструкции вентилацията на студеното таванско пространство се осигурява чрез отвори на стрехите и билата. И четирите ската изискват вентилация. Входните отвори са монтирани по периметъра на долната част на покрива.

При шатров покрив, отвеждането на въздух се осигурява през билата, образувани от съседни склонове. При шатров покрив, допълнително отвеждане на въздух се осигурява през хоризонтална греда на билото, създадена в горната част от два съседни, противоположни склона.

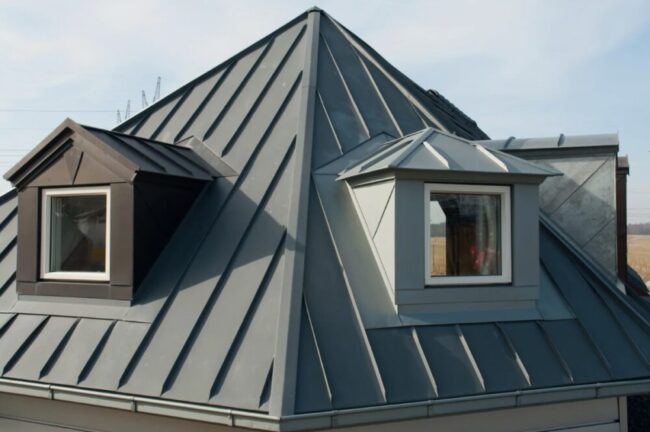

При сложни конструкции вентилацията на студен шатров покрив се осигурява чрез капандури. Липсата на фронтони елиминира необходимостта от отвори. Капандурите се монтират на противоположните или на четирите склона.

Видът покривен материал влияе върху вентилацията на покрива. Металният покрив е най-популярен. Студено полаганият покрив се състои от хидроизолационен слой и горно покритие. Не се използва изолация или пароизолация.

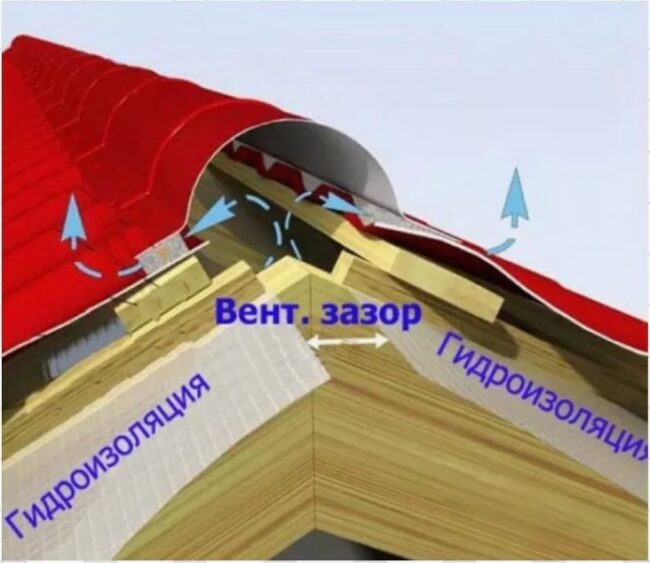

За вентилация на студените тавански и подпокривни пространства, летвите се закрепват на интервали под металните листове. Дървените елементи се обработват с консервант. Отводняването на конденза се осигурява чрез хидроизолационна мембрана, положена върху летвите.

Контралетвите, закрепени към металните листове, създават вентилационна междина от приблизително 50 мм. Полученият въздушен поток осигурява обмен на въздух в цялата покривна и таванска площ, включително и подпокривното пространство.

Студеният покрив от гофрирани листове е често срещан вариант за селски къщи и достъпни крайградски домове. Гофрираните листове се различават от металните керемиди по вълнообразната си форма. Принципите на монтаж на гофрирани листове върху покрива и вентилация на студения таван са подобни. Обшивката се покрива с хидроизолация, закрепват се контралетви и се полагат металните листове.

Долната лента по склоновете се използва с 50% по-дебелина от останалите елементи. Ръбът на хидроизолационната мембрана не трябва да се припокрива с билото, за да може мръсният въздух и влагата да излизат от таванското и подпокривното пространство навън.

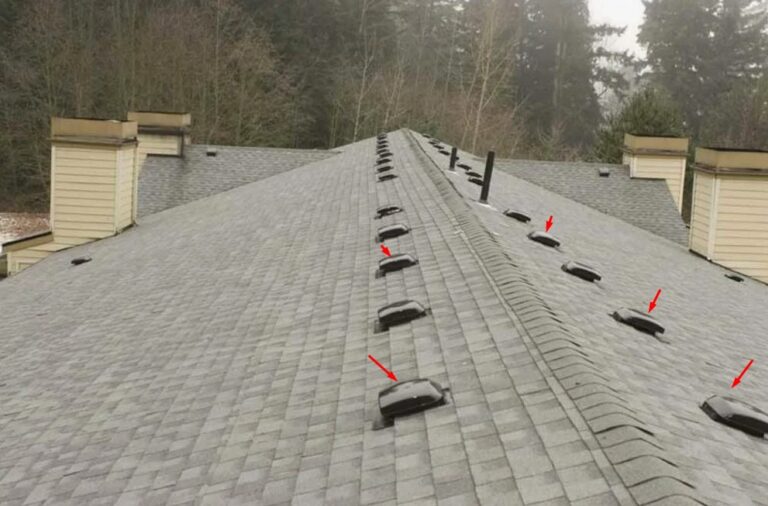

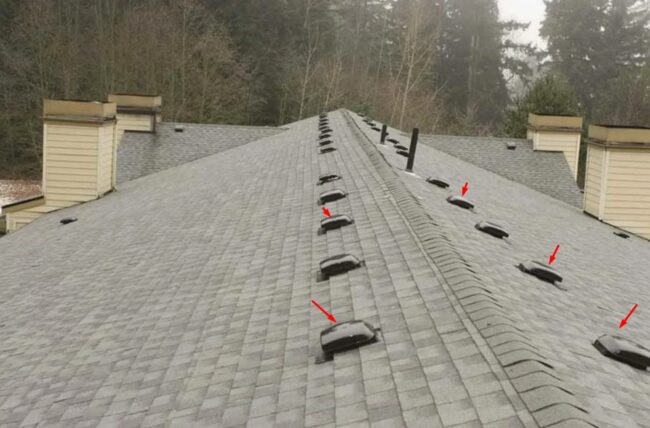

Гъвкавият покрив се състои от битумни керемиди и рулонен покрив. Гъвкавият покрив се полага върху плътна обшивка. Невъзможно е да се създаде вентилационна междина с помощта на контраобшивка. За вентилация на студен покрив се осигуряват проходни отвори. Вентилатори и вентилационни отвори се монтират в изчисления брой и на определени места по целия наклон.

Видове вентилационни системи за студени тавани

Въпросът как да се монтира вентилация се разглежда на етапа на проектиране на къщата, като се взема предвид предназначението на таванското помещение. При проект със студено строителство, голямото таванско пространство на таванско помещение не може да се използва като жилищно пространство през зимата. Дори в малкото таванско помещение на стопанска постройка или къща с шатров покрив е невъзможно да се организират стаи през лятото.

Ефективен откъм разходи вариант е инсталирането на естествена вентилация през вентилационни отвори. Тази система не изисква вентилатори или въздуховоди. Като алтернатива, на вентилационните отвори могат да се монтират решетки с клапи, а покривът може да бъде оборудван с проходни отвори с дефлектори.

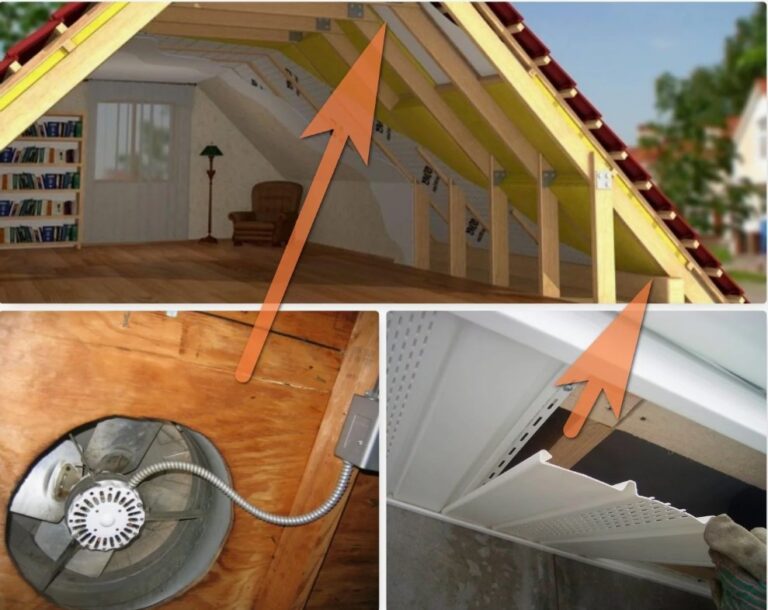

През лятото, студено, голямо таванско помещение може да се използва като стая за отдих. Ако естественият обмен на въздух е недостатъчен, се монтира механична вентилация. Проста канална система е оборудвана с вентилатори за изсмукване и подаване. Безканална принудителна вентилация се постига чрез инсталиране на бризер или стенно монтирано вентилационно оборудване.

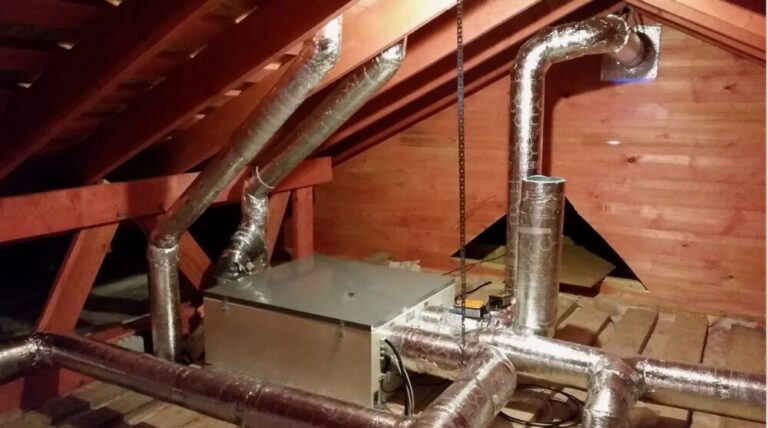

При сложен проект, системата от въздуховоди с принудително подаване е свързана към главните тръбопроводи на сградата. Тръбите от къщата и тавана се прокарват през покрива навън.

Механичната вентилация с канали може да бъде допълнена с рекуператор на топлина, за да се пести топлина. Уредът се монтира на тавана и се свързва чрез гъвкави гофрирани тръби.

Изчисляване на вентилацията

Монтажът на вентилационни системи е регламентиран от SP 60.13330.2020. Професионалните изчисления се извършват, като се вземат предвид изискванията, посочени в този документ. За да се гарантира, че комуналната мрежа може да се справи с натоварването си, въздухообменът трябва да отговаря на установените стандарти.

По-лесно е сами да изчислите естествената вентилация за студено, необитаемо таванско помещение. За да осигурите висококачествена вентилация над 1000 м²² помещенията осигуряват 2 м² обща площ на вентилационните отвори.

Може да се използва съотношение 1:300. Площта на вентилационния отвор се измерва въз основа на капацитета на въздушния поток, като се извади размерът на решетката, ребрата и други препятствия.

Идеята, че размерът на вентилационните отвори няма значение, стига общата им площ да съответства на проектната стойност, е мит. Въздушният поток през твърде малките вентилационни отвори се забавя и циркулацията се възпрепятства. Големите вентилационни отвори увеличават риска от носени от вятъра сняг и дъждовна вода, което увеличава загубите на топлина от покрива и цялата сграда.

Уголемената междина не увеличава скоростта на потока. Циркулацията се нарушава поради образуването на турбуленция. В зоната на вентилационния отвор ще се създаде въздушно съпротивление.

Когато изчислявате мансардни прозорци, спазвайте следните правила:

1. Препоръчителен размер 600x800 мм.
2. Мястото за монтиране на мансардни прозорци е срещуположно на фронтоните, а за тавански прозорци - срещуположно на склоновете на покрива.
3. Трябва да се поддържат равни разстояния от страните на покрива, билото на гредата и стрехите.
4. Минималното разстояние между съседните прозорци е 1 м.

Ако таванското помещение няма капандури или е допълнение към тях, се осигуряват шлицови вентилационни отвори. При изчисляване на общата площ и размер на всеки отвор, вземете предвид местоположението му на покрива:

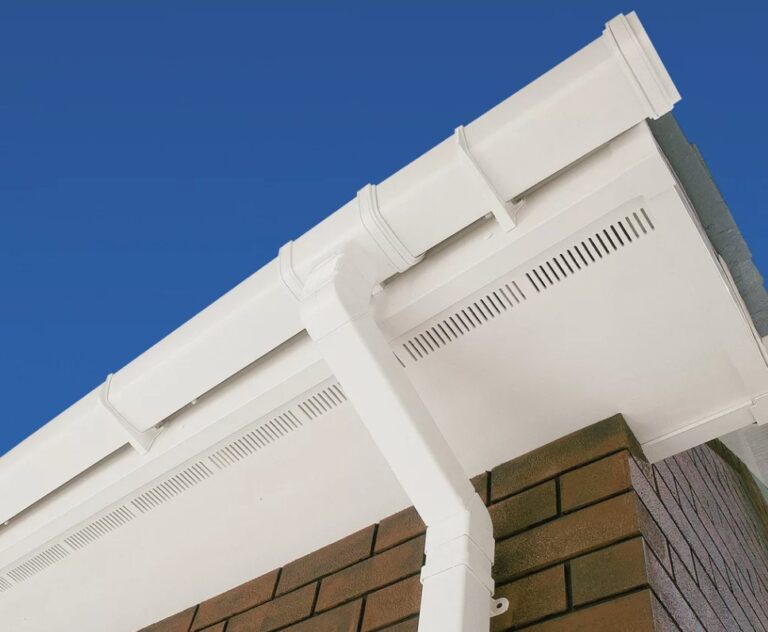

• Вентилационните отвори на стрехите са снабдени с прорез или група отвори, създаващи междина с дължина 200-250 мм и ширина 20 мм. Те са разположени в обшивката на стрехите и са покрити с решетки. Вентилационните отвори могат да бъдат направени като отвори в горния ред зидария или като междина между задната част на долния покрив и края на стените на сградата непосредствено зад улуците.

• Вентилационните отвори на билото са проектирани да бъдат два пъти по-дълги от вентилационните отвори на стрехите, за да се осигури добра тяга и въздушен поток по билото.

При покриви със сложни форми и дължини над 10 метра се включват помощни елементи: аератори, ветропоказатели и прониквания с турбодефлектори. При изчисляване на броя на елементите се взема предвид дебитът, посочен от производителя на устройството. Мястото на монтаж се определя от сложността на формата на покрива. Например, при керемиден покрив ветропоказателите се монтират на един ред керемиди от билото.

Когато горният, студен етаж на таванско помещение се използва през лятото за отдих, комунални или санитарни цели, препоръчителните скорости на вентилация за жилищното пространство се вземат предвид при изчисленията. Параметрите на микроклимата в нискоетажните сгради се регулират от ГОСТ 30494-2011.

Изчислението се извършва за всяка стая, като се вземат предвид нейното предназначение и препоръчителните скорости на обмен на въздух. Например, в кухнята за 1 час трябва да се обменят 60 м3 въздух.³ въздух в банята и тоалетната - 25 м³Освен това, изчисленията вземат предвид очаквания брой хора в помещението. Препоръчителният прием на човек е 30 м²³ чист въздух за 1 час.

Схеми за вентилация на тавани

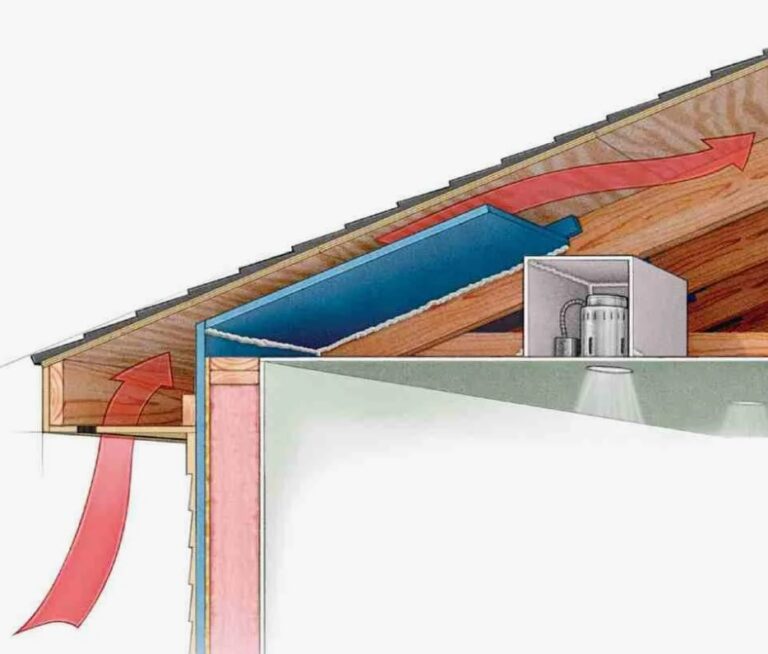

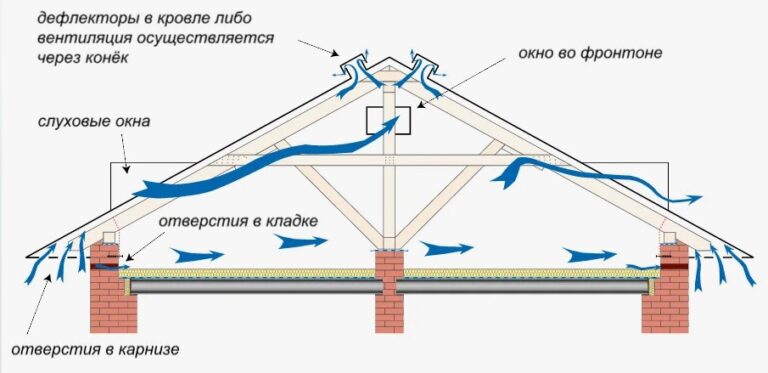

Едновременно с изчисленията се разработва схема за вентилация на таванското пространство. При липса на капандури или покривни прозорци, циркулацията се създава чрез вентилационни отвори - вход на стрехата и изпускателен отвор на билото.

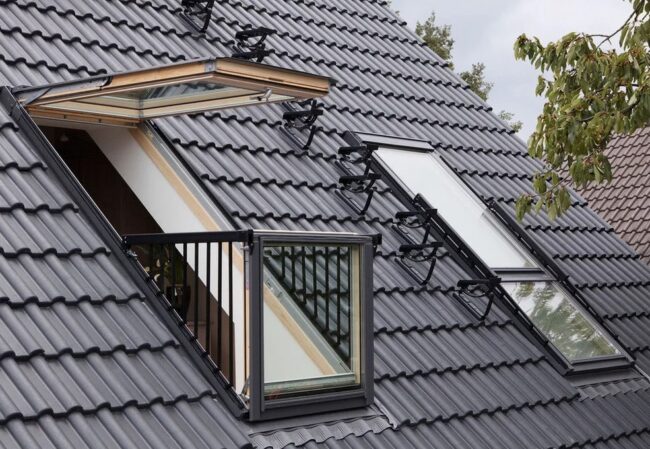

Наличието на капандури опростява вентилационната схема. Стрехите и билото на вентилационните отвори се оставят на мястото си, но се създава допълнителна циркулация през фронтоните с техните отвори. Понякога вместо капандури се монтира декоративна решетка с регулируем амортисьор и възвратен клапан.

Системата за принудителна вентилация е проектирана, като се взема предвид разположението на къщата. Ако студеният покрив на тавана се използва като жилищно пространство през лятото, всяка стая е снабдена с вентилационен отвор за подаване и отвеждане на въздух. Отработените газове се отвеждат навън през изпускателна тръба.

Когато таванското помещение не е заето дори през лятото, системата от въздуховоди може да бъде проектирана като споделена сградна система с отвеждане на отработените газове навън. С отделна система е невъзможно да се насочи вентилацията от къщата към тавана за последващо отстраняване на застоялия въздух през отвори и вентилационни отвори на билото.

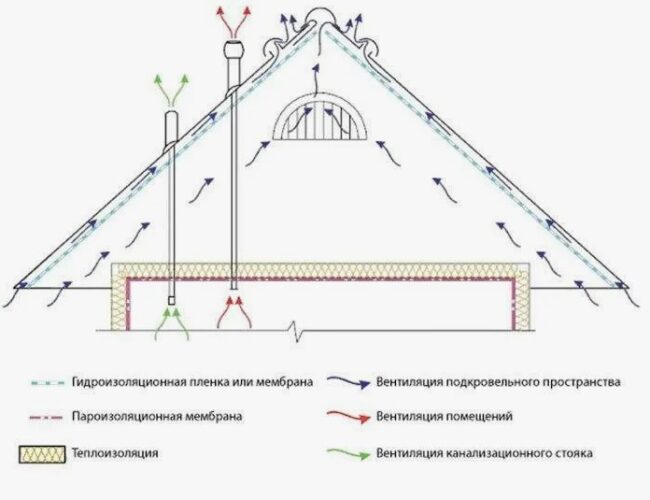

Вентилационната система на тавана не е в състояние да отстрани влагата, влизаща през изпускателния канал от дневните и канализационната тръба. Повишената влажност ще причини гниене на дървените греди. При сплит система, незаетият таван се вентилира през вентилационни отвори. Изпускателният канал от къщата и канализационната тръба от тоалетната преминават през таванското пространство и излизат на покрива.

Инструкции за монтаж на естествена вентилация

Вентилационната система на тавана се инсталира по време на фазата на монтаж на покрива. По-късно могат да се осигурят допълнителни вентилационни отвори чрез монтиране на капандури или решетъчни отвори във фронтона.

Последователност на работата:

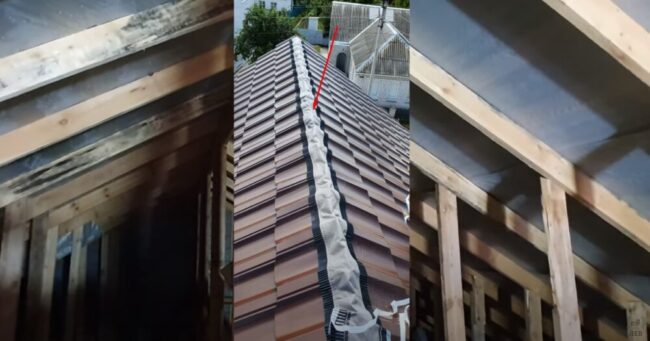

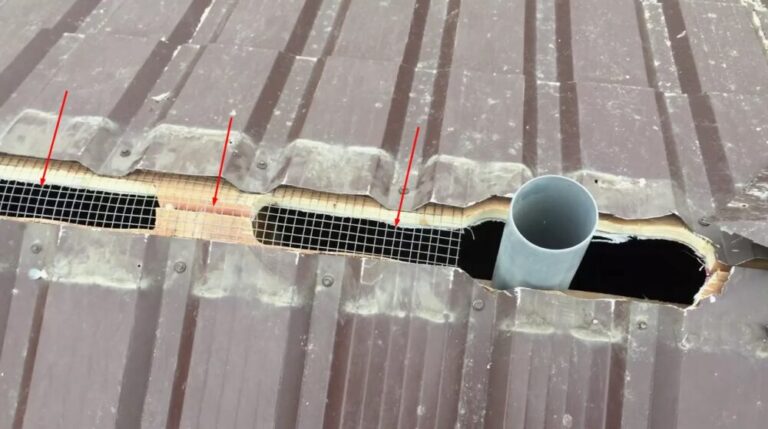

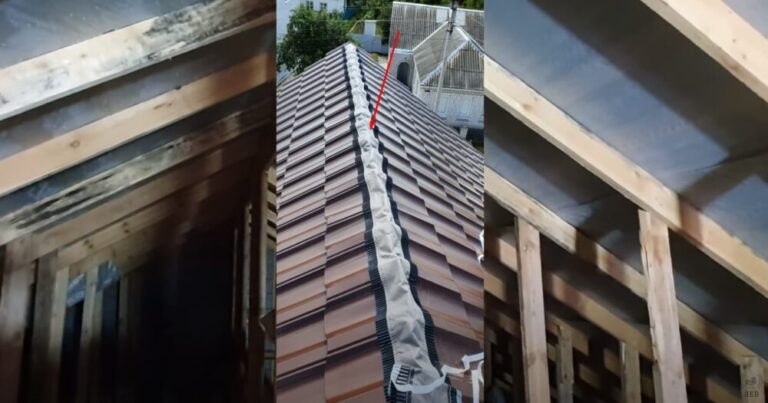

1. Оставете вентилационен отвор с ширина 5-10 см за капака по цялата дължина на билото. За да предпазите вентилационните отвори от замърсявания и птици, поставете билна лента под удължителната лента.

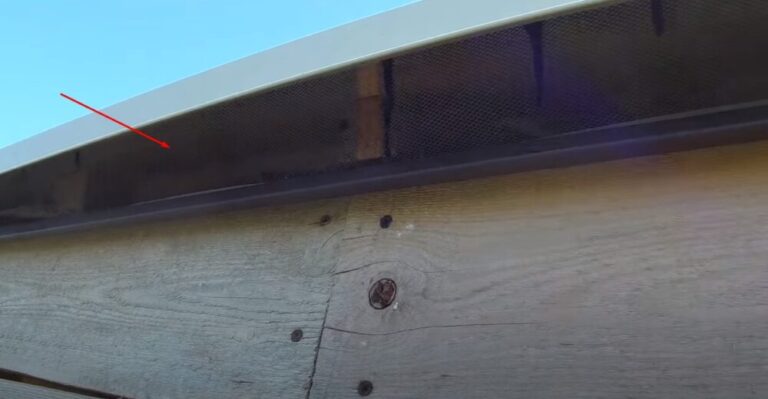

2. В основата на склоновете оставете разстояние до 50 мм между покривния лист и летвите с хидроизолация. Това разстояние трябва да се поддържа по цялата повърхност на покрива, от стрехите до билото. Използвайте контралетви, за да създадете това разстояние. Покрийте разстоянието около стрехите с мрежа, за да го предпазите от птици и отломки.

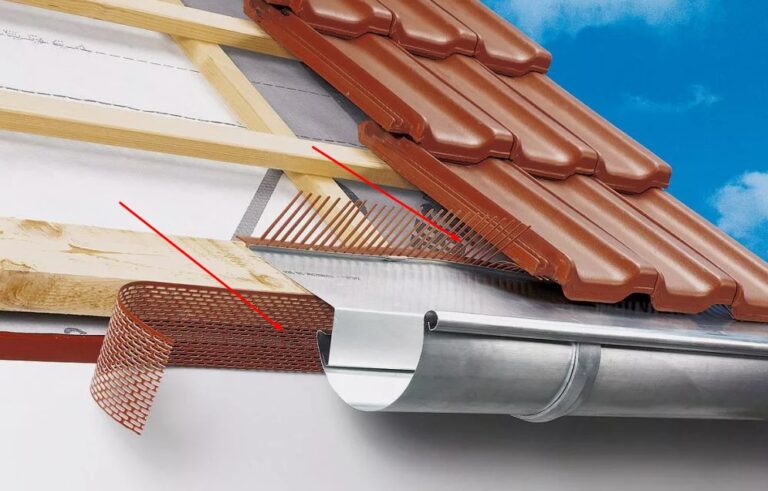

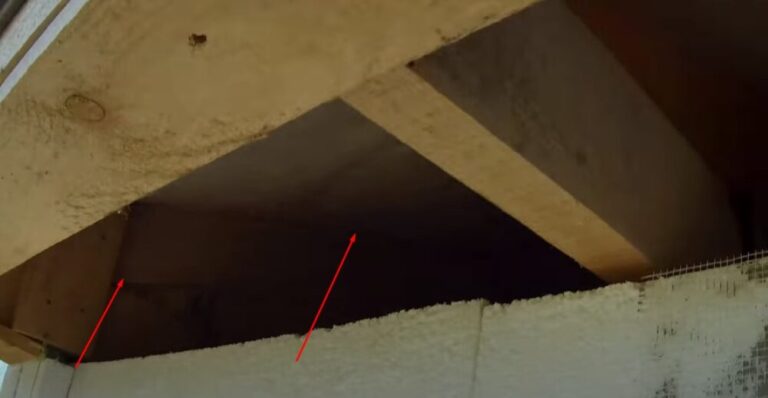

3. Под стрехите се образува пространство между ръба на покрива и стената на къщата. Когато монтирате довършителния материал, оставете отвори за вентилация на тавана и ги покрийте със софити.

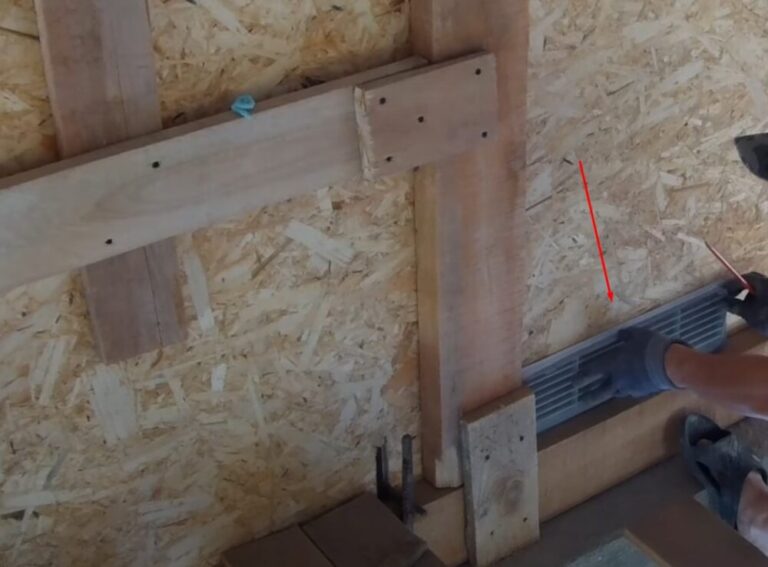

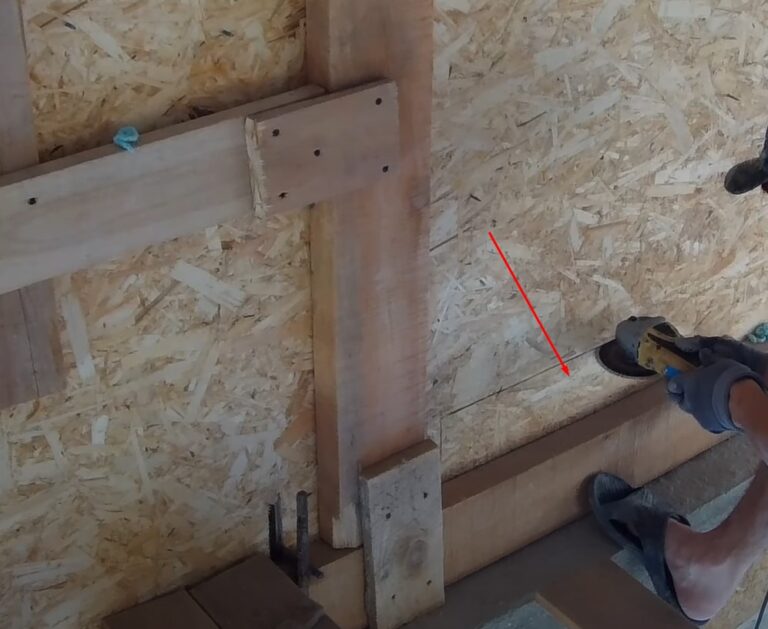

4. Прикрепете решетките към OSB фронтона от страната на тавана и маркирайте вентилационните отвори. Използвайте шлайфмашина и ножовка, за да изрежете дупките.

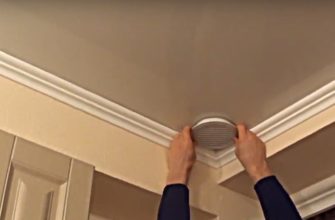

5. От страната на улицата, монтирайте решетки във вентилационните отвори, изрязани на фронтона. Закрепете парчетата към OSB плоскостта на четири точки, като използвате винтове през отворите за достъп.

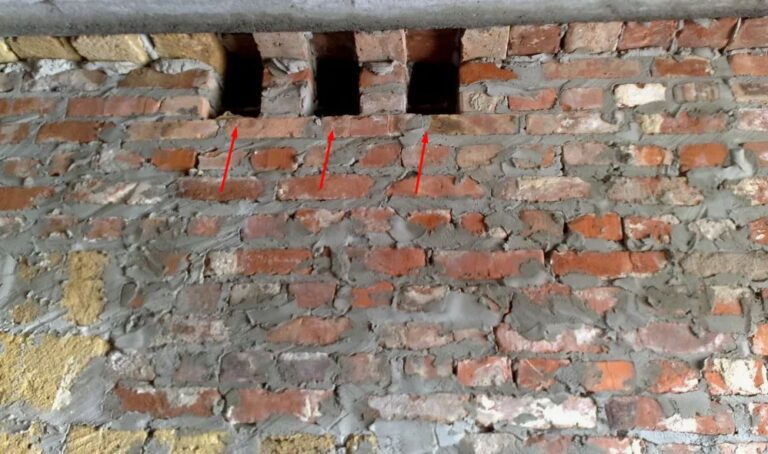

Ако фронтонът е тухлен, най-добре е предварително да оставите отвори за вентилация в зидарията, в противен случай ще трябва да ги изрежете по-късно с шлайфмашина и диамантено острие. За да закрепите решетките, ще трябва да пробиете отвори в тухлата и да поставите пластмасови дюбели.

Как да изолирате въздуховоди на тавана

Вентилационните канали, преминаващи през студен таван, са склонни към кондензация. Влагата вътре в тръбите се образува поради температурната разлика между топлия въздух, излизащ от къщата, и студения въздух, обграждащ тавана. Топлоизолацията помага за предотвратяване на кондензация.

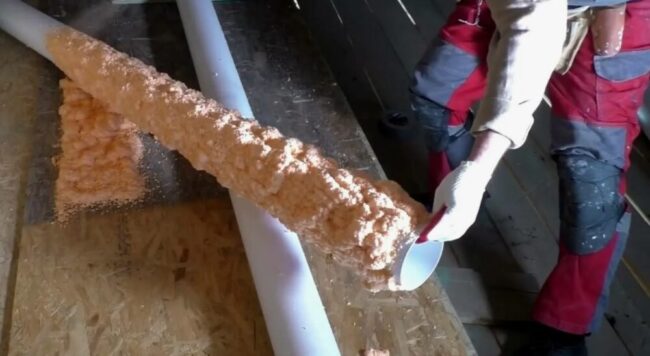

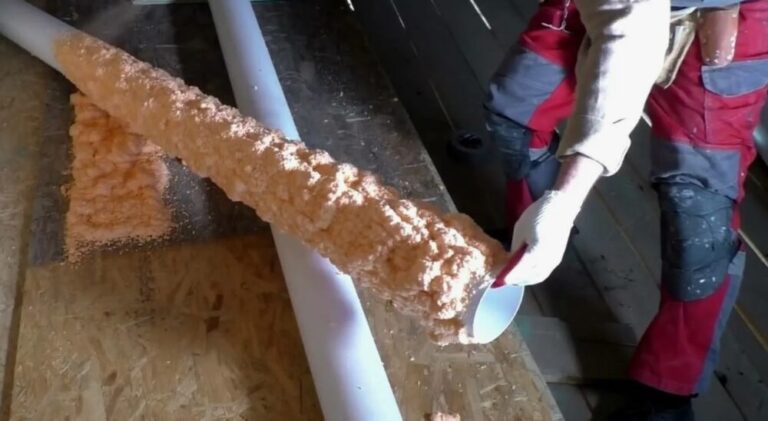

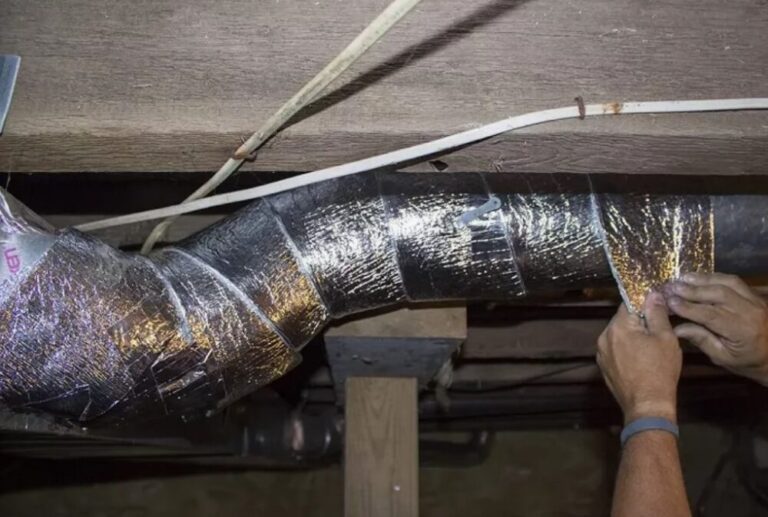

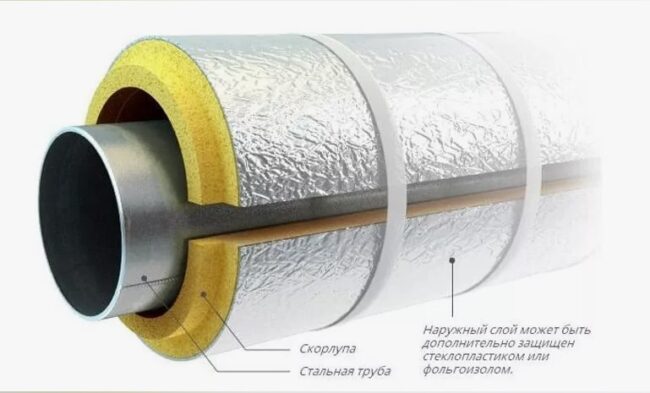

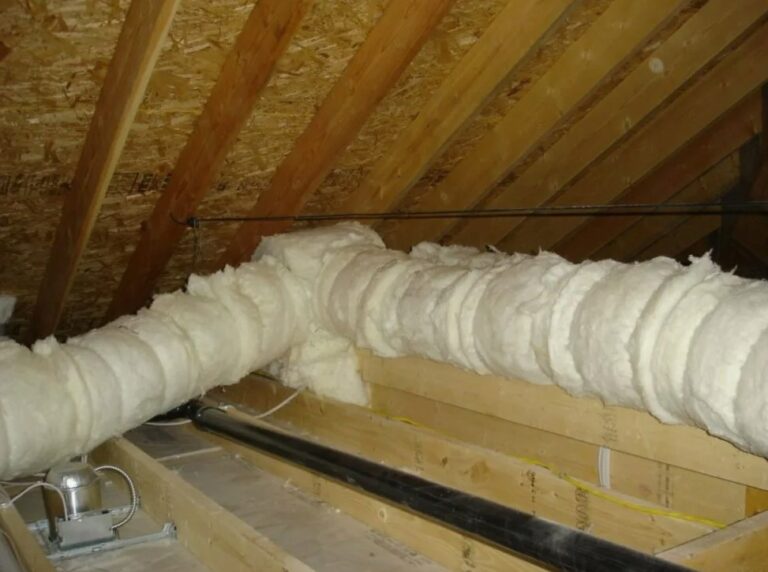

Въздуховодите се обвиват с минерална вата или пенофол, покрит с фолио. Подходяща е и профилна обвивка, състояща се от две съответстващи половини, всяка с размер, съответстващ на диаметъра на тръбата. По-скъп вариант е изолирането на вентилационната система с пръскана полиуретанова пяна.

Препоръки за експлоатация и поддръжка на вентилационната система

Обменът на въздух в студено таванско помещение се осъществява без човешка намеса. Поддръжката на естествената система се състои в периодична проверка на вентилационните отвори и почистване на натрупани замърсявания. Фугите между проникванията и покрива се проверяват за течове.

Поддръжката на механична система се усложнява от необходимостта оборудването да се поддържа в работно състояние. Филтрите трябва да се сменят или почистват, а лагерите на вентилаторите трябва да се смазват.

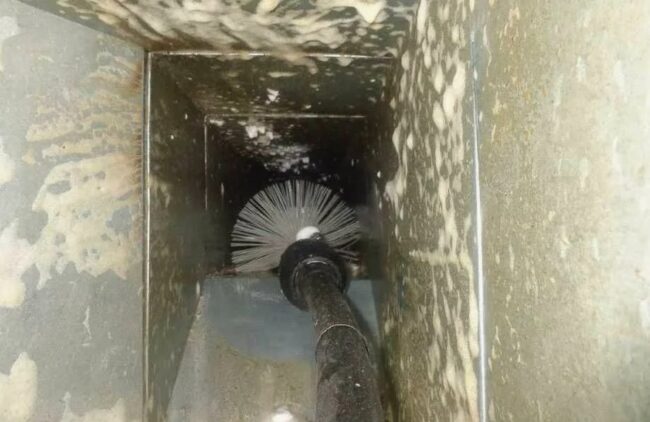

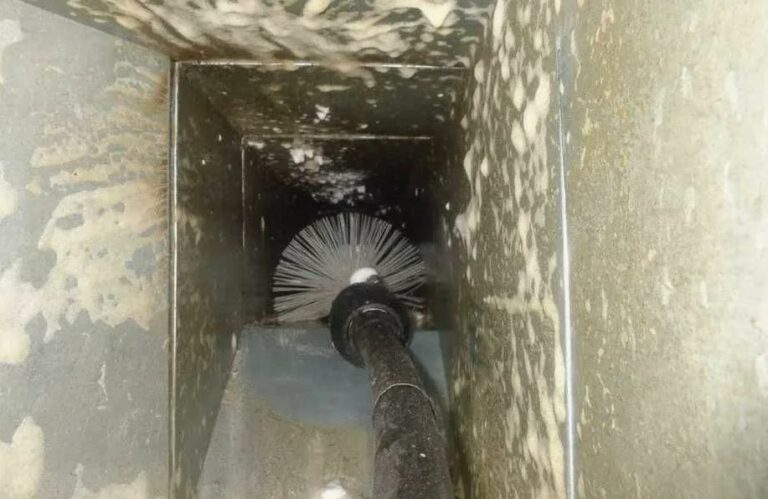

Производителят посочва интервалите за поддръжка в инструкциите за конкретното оборудване. Поради продължителна употреба, вътрешността на каналите се покрива с мазни отлагания. Тръбопроводите се почистват през ревизионни люкове, чрез демонтиране на отделни секции.
