Процедурата за проектиране и монтаж на вентилация в окачен таван

Правилно подреден и функциониращ вентилацията в окачен таван е необходима за нормализиране на кръвното налягане Между носещия под и довършителния материал. Обменът на въздух премахва влагата, която насърчава растежа на гъбички.

В тази статия ще обсъдим по-подробно предназначението, принципа на работа и техническите аспекти на вентилацията. Ще разгледаме и различните видове инженерни системи и ще предоставим подробно ръководство за монтаж. Ще завършим този преглед с полезни съвети и отговори на често задавани въпроси.

Защо да вентилираме окачен таван?

След монтаж на окачен таван се създава затворено пространство между носещия под и завършената повърхност. Въздухът не се обменя, но е изложен на различни температури между помещението и тавана или втория етаж.

Разликата в температурните стойности води до създаването на неблагоприятни фактори в затворено пространство:

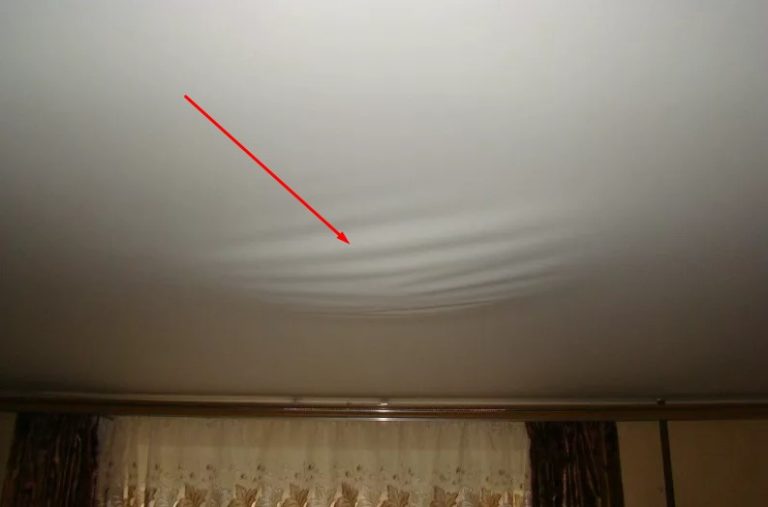

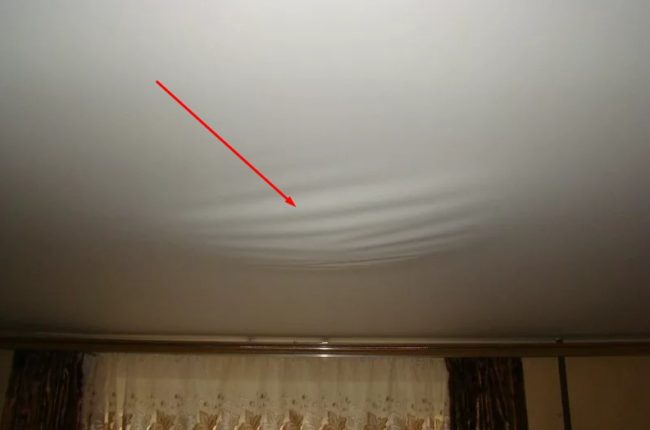

• създава се налягане, деформиращо опънатата тъкан;
• образува се конденз, който се появява като влажни петна по стените по периметъра на опънатата конструкция;
• Размножават се плесенни гъби, които са опасни за човешкото здраве, разрушават дървени конструкции и се появяват като черни петна по стените.

Вградената вентилация в окачения таван осигурява циркулация на въздуха. Отвореното пространство нормализира налягането и температурата, а влагата се отстранява.

Схема за вентилация на тавана, в кои помещения да се направи

Циркулация на въздуха се получава, когато вентилационната система на тавана осигурява приток на свеж въздух и отвеждане на отработения въздух. Технически, инсталирането на вентилация е необходимо във всички помещения с окачен таван. Има обаче определени помещения, където системата е абсолютно необходима:

1. Вентилацията е от съществено значение в кухнята, където опънатият таван е изложен на влага, пари и температурни колебания. Монтират се вентилационни отвори с филтри, за да се предотврати проникването на замърсители под окачения таван.
2. Вентилацията е също толкова важна в банята, тоалетната или комбинираната баня, където опънатият таван е изложен на подобни фактори. Монтират се влагоустойчиви вентилационни отвори.
3. Спалнята е втората най-важна стая, където е необходима вентилация на тавана. По време на сън и почивка концентрацията на въглероден диоксид и влага в помещението се увеличава. За да се създаде комфортна атмосфера, се използват отоплители, овлажнители и други устройства, които влияят на опънатия таван. Вентилацията на тавана може да бъде естествена или принудителна. Последният вариант изисква тих вентилатор, който няма да пречи на почивката.

Прочетете също:

Вентилация на балкон: предназначение, видове, препоръки за избор и монтаж

Колко често трябва да се почистват вентилационните камери?

Всекидневните, коридорите и другите помещения е за предпочитане да бъдат оборудвани с вентилирани тавани, тъй като окаченият таван и междуетажните тавани също изискват защита от агресивни фактори. Видът вентилационно оборудване се избира по ваша преценка. Няма специални изисквания.

Технически аспекти при избора на тип вентилация

По отношение на дизайна и материала, опънатият таван е с плътно PVC или платнено покритие. За да се проветри полученото пространство, се монтират вентилационни решетки, които нарушават целостта на плата. По време на монтажа е важно точно да се изчислят местата за монтаж. Неправилно изрязаните отвори не могат да бъдат поправени без следа. Решетките не могат да бъдат преместени по-късно.

На входните и изходните точки на въздуховодите се правят отвори за принудителна вентилация. За естествена вентилация без въздуховоди се монтират решетки, които не са свързани с вентилатори или въздуховоди. Оптималният модел на отваряне е диагонално по ъглите на тавана или в редове.

Въздухът циркулира през цялото пространство на тавана. Свободната, естествена циркулация изравнява налягането и интензивно отстранява влагата. Рискът от провисване или засмукване от интензивния въздушен поток, създаден от вентилатора на системата за принудително подаване на въздух, е елиминиран.

Опънатата тъкан не може да се използва като опорна основа за компоненти на комуналните системи. Първата стъпка е инсталирането на вентилационните агрегати. Втората стъпка е опъване на тавана.

Работещите компоненти във вентилираното пространство на тавана стават недостъпни за ремонт. За да избегнете необходимостта от демонтиране на окачения таван, инсталирайте оборудване, изискващо периодична поддръжка, на леснодостъпни места.

При класическо покритие на тавана, таванът е свързан със стените чрез профили. Фугата е скрита от вложка или перваз, а в ъглите са монтирани стандартни решетки.

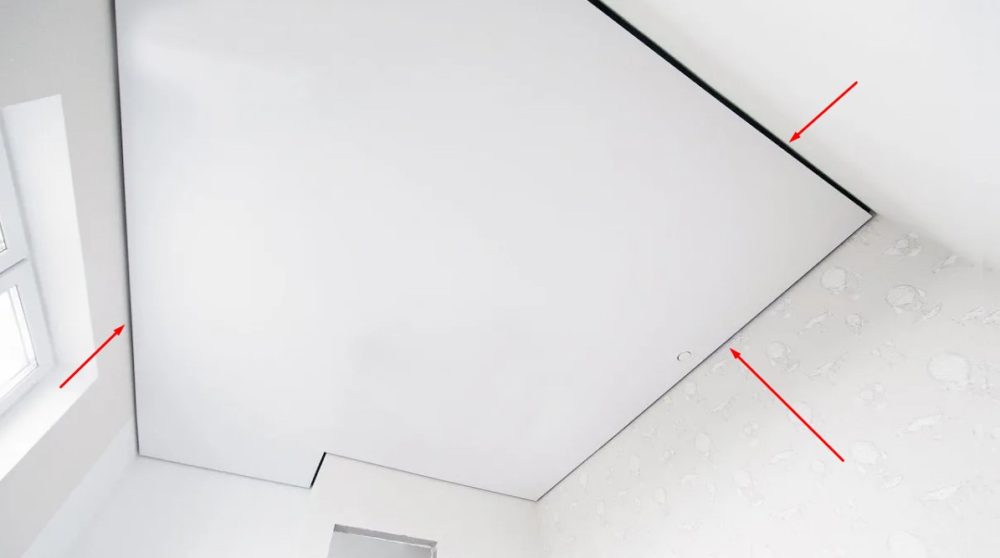

Пропаст в сянка

Пропаст в сянка

Таваните тип „сенчест“ се различават от класическите тавани по 7 мм фуга, създадена по периметъра, където таванът се среща със стената. Това създава ефект на плаване в пространството. За вентилация на таванната зона се използват магнитни решетки за сенчест и профили AIRKRAAB.

Видове вентилация

За да разберете как да направите вентилация, трябва да знаете структура и видове комунални мрежиЗа вентилация на таванното пространство най-често се използва естествен обмен на въздух през вентилационни отвори, оборудвани с решетки.

Механичното оборудване се използва за принудителна циркулация на големи обеми въздух. Въпреки че оборудването варира по функционалност, всички опции разчитат на вентилатор за движение на въздушния поток.

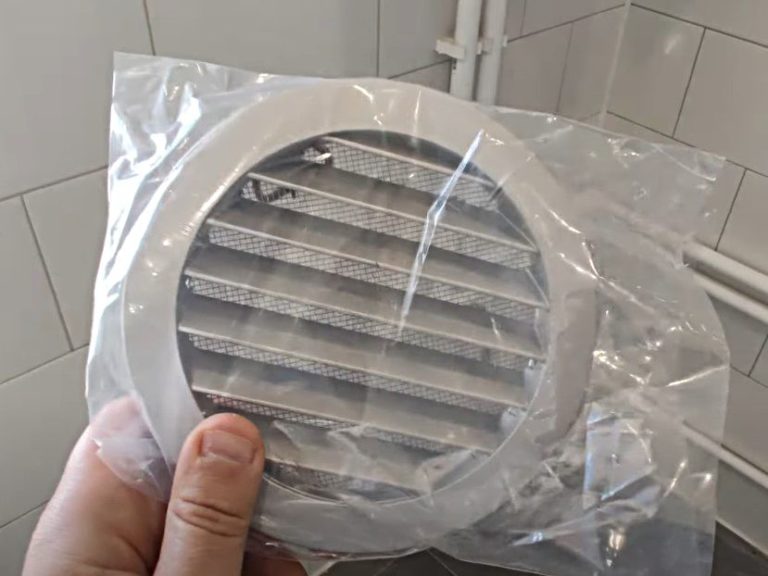

Решетки

Решетките са изработени от метал и пластмаса. Последните се използват по-често за опънати тавани. Най-често срещаният размер е 600x600 мм. За малки пространства се използват решетки 225x225 мм, докато за по-големи помещения се използват решетки до 1050x1050 мм.

Вентилационни решетки с шлицове

Терминът „шлицова вентилация“ е общ термин за тавани, независимо от вида на монтираните решетки. Въздухът преминава през пролуките, създадени от ламелите или капачките на вентилационните агрегати.

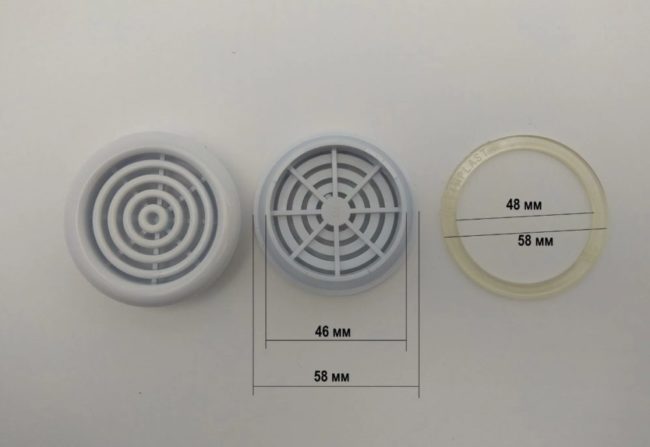

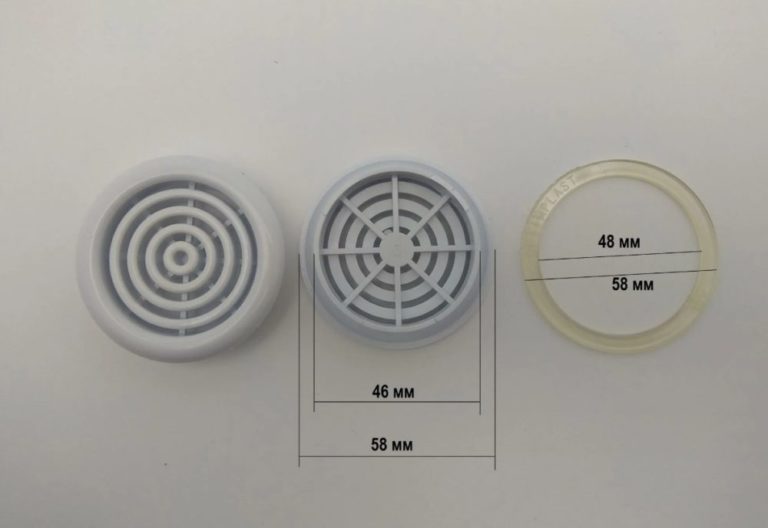

Класическата решетка е изработена от ламели, разположени в един или два реда. Ламелите служат като водачи на въздушния поток. Вентил с форма на венчелистче предотвратява обратния поток.

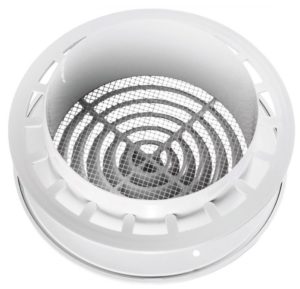

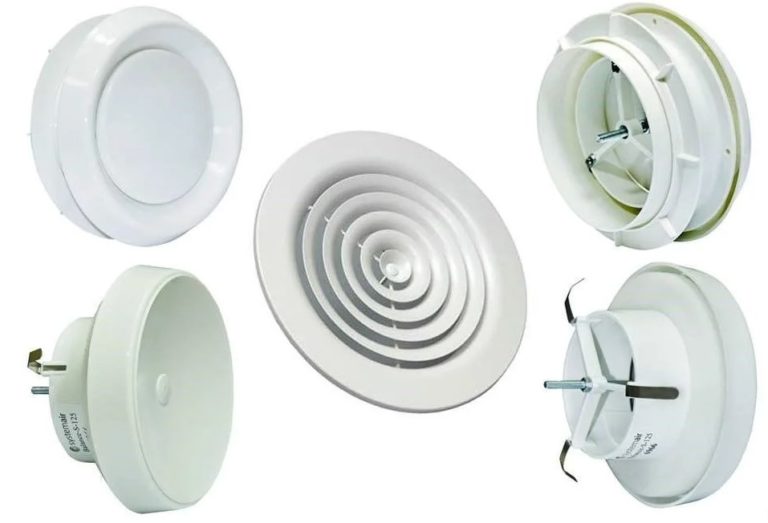

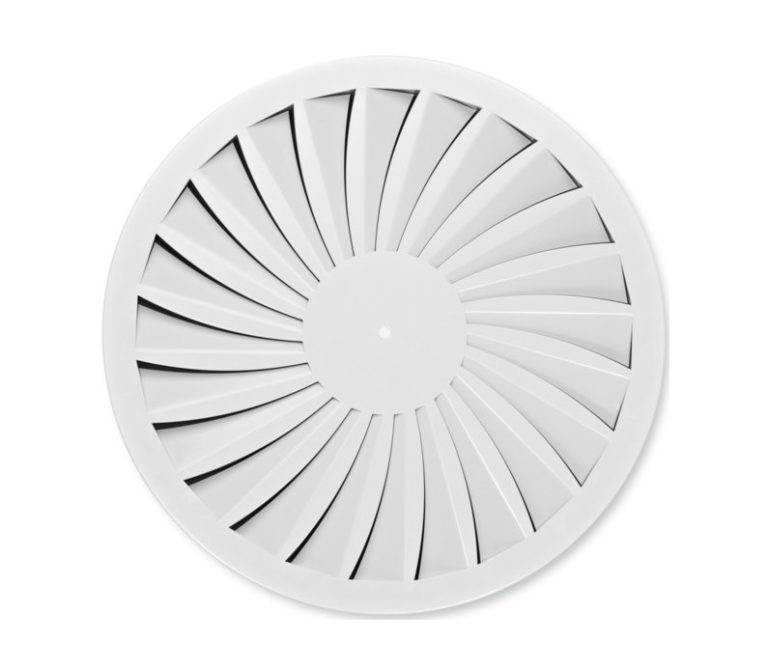

Дифузьорът е усъвършенстван тип решетка, оборудвана с въртящи се ламели, работно колело и прегради. Управлението позволява регулиране на въздушния поток според специфичните изисквания. В сравнение с решетката, дифузьорът разпръсква въздуха по-добре.

Дифузьорът се състои от корпус с подвижен дисков клапан вътре. Когато е затворен, не протича въздух. Увеличаването на разстоянието между клапана и корпуса увеличава въздушния поток. Формата на диска определя посоката на въздушния поток. Тази характеристика определя местоположението на дифузьора:

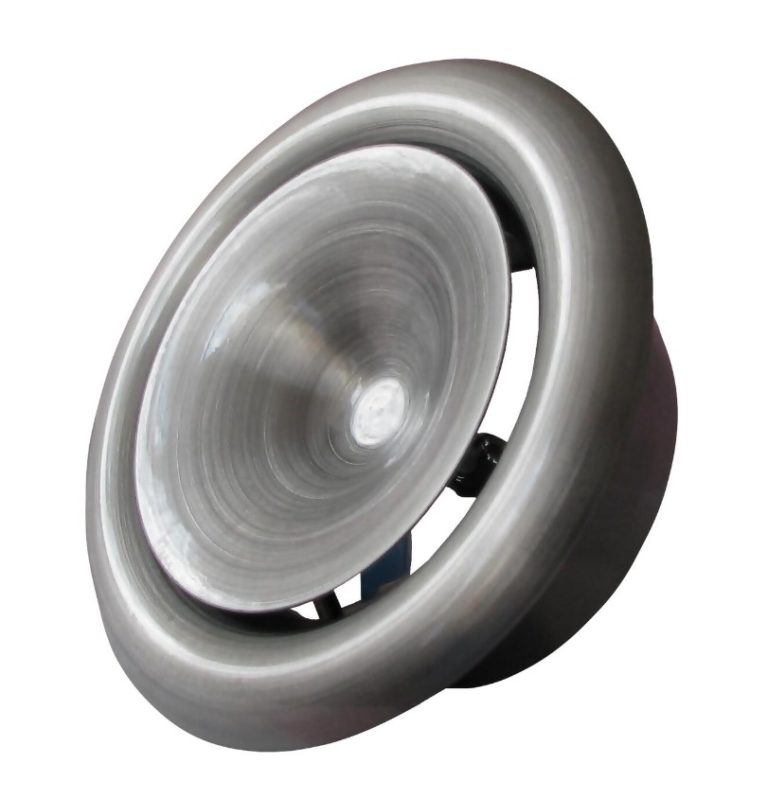

• вдлъбнатата навътре плоча е захранващият анемостат;
• изпъкналата навън плоча е изпускателен анемостат;
• плоска плоча със заоблени ръбове – анемостат за подаване и изпускане.

Подобрените анемостати са оборудвани с множество пластини. Стъпковото управление е удобно за задаване на посоката и обема на въздушните потоци.

Предимства на шлицовата вентилация:

1. Лекота на изпълнение.
2. Ниска цена на компонентите.
3. Универсален вариант за естествена и принудителна вентилация.

Недостатъците включват неправилен монтаж или избор на устройството, както и лошо качество на изработка на евтини продукти. Монтажът на стандартна решетка се усложнява от необходимостта от създаване на основа на междуетажния таван. Крепежните елементи трябва да бъдат подравнени наравно с опънатата тъкан.

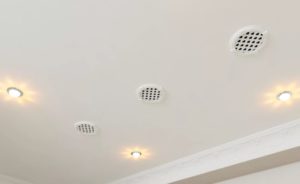

Слот вентилацията е подходяща за всички помещения в стандартен апартамент или частен дом с окачен таван.

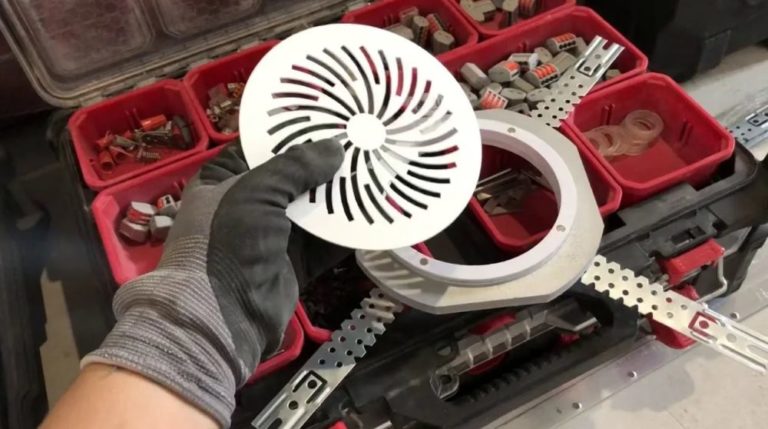

Магнитни вентилационни решетки

Магнитната вентилация се различава от традиционните решетъчни системи по това, че използва решетки с магнити. Корпусът е изработен от метал и покрит с пластмасов слой.

Вграденият елемент има вграден магнит. Декоративният капак на решетката не е необходимо да се залепва или завинтва към основата. Капачката се залепва към магнита на вградения елемент.

Предимства:

1. Лесна поддръжка. Капачката може лесно да се сваля и поставя многократно.
2. Универсалност на употреба. В допълнение към шлицовата вентилация, магнитните решетки могат да се използват като ревизионен люк за достъп до захранването на осветлението или пожароизвестителите.
3. Удобен за използване за вентилация на отделни нива на многоетажен таван.

Магнитните решетки нямат съществени недостатъци. Цената им е малко по-висока от тази на традиционните модели без магнити.

Магнитните елементи са идеални за едноетажни и многоетажни тавани. Могат да се монтират както в сухи, така и в влажни помещения. Полимерното покритие предпазва металната основа от корозия.

Удобно е да се монтира магнитна решетка върху вентилационна кутия, скрита под опънат таван. Въздуховодът действа като вграден елемент.

Вентилационни решетки Shadow

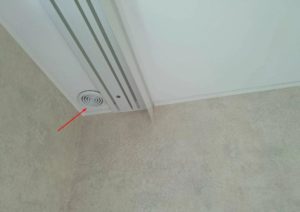

На тавана, с разстояние от 7 мм между разтегливия плат и стените, е осигурена сенчеста вентилация с помощта на дифузьор на Koch. Този елемент е известен още като Eclipse. Представлява магнитна шлицова вентилационна решетка със сенчест прорез.

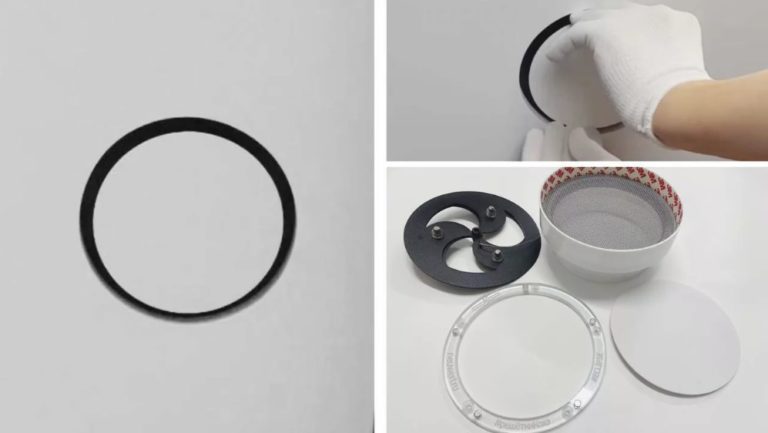

Кръглите дифузори с диаметри 125 и 150 мм са често срещани. Диаметърът се избира въз основа на площта на тавана. Комплектът включва решетка с магнити, пластмасов термо пръстен, регулатор на въздушния поток и мрежа против насекоми.

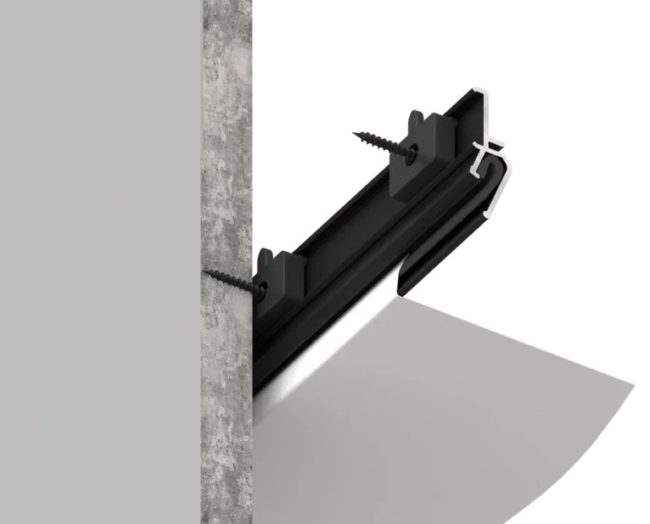

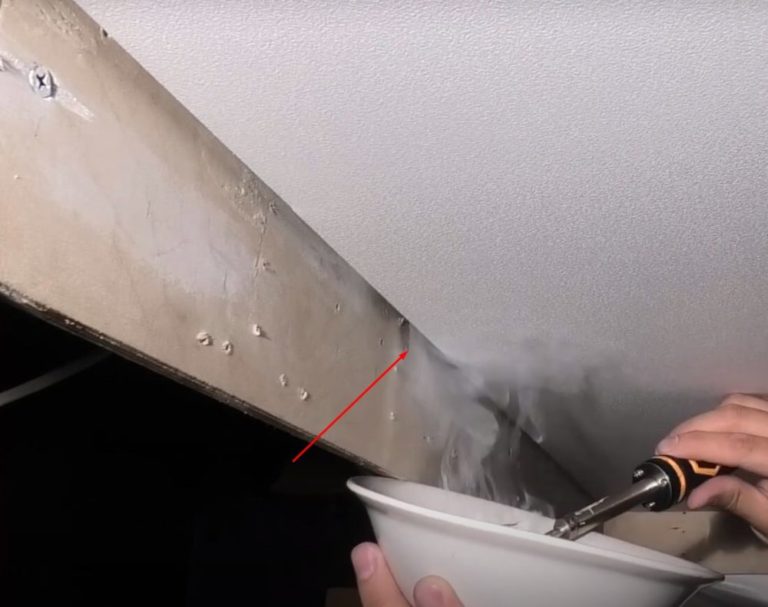

Сенчестият профил AIRKRAAB се монтира дискретно. Лентата е закрепена по периметъра на стените, в рамките на празнината, създадена от 7-милиметровото вдлъбване на опънатата тъкан. Профилът има въздушни канали.

Предимства:

1. Скрит монтаж.
2. Дифузерът създава спретната, тясна празнина, която не привлича вниманието.
3. Класическият, стилен дизайн подхожда на дизайна на всеки окачен таван.

Недостатъците включват трудността при монтажа. Мястото и височината на монтажа трябва да бъдат внимателно изчислени, за да се осигури ефективен въздушен поток и да се предотврати течение. Ако нямате необходимите умения, най-добре е да поверите монтажа на професионалисти.

Профилите AIRKRAAB са идеални за използване в сенчести тавани поради предназначението им в тази област. Решетката Eclipse може да се монтира върху безшевен опънат таван или окачена конструкция от гипсокартон.

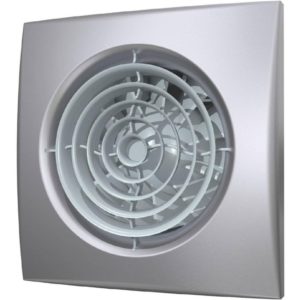

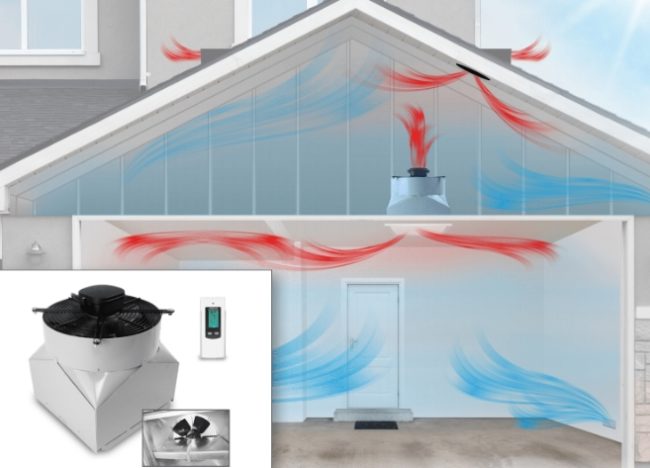

Вентилация с помощта на изпускателни вентилатори

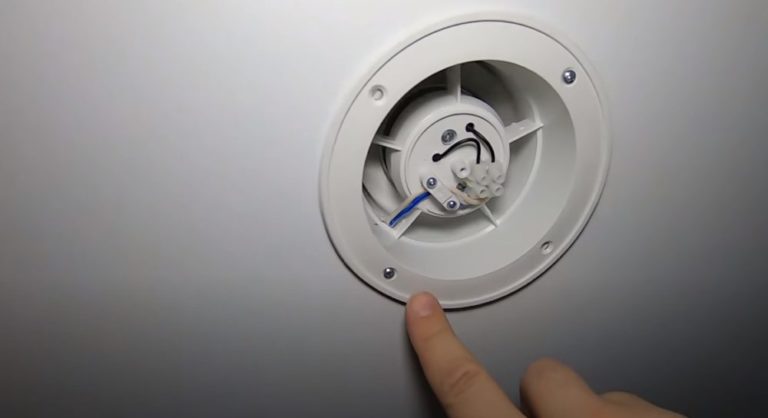

Принудителната вентилация за абсорбатора се осигурява чрез инсталиране на вентилатор. Изпускателният канал е задължителен компонент на системата. Проектирането на комуналната система зависи от мястото на монтаж. В апартамент изпускателният канал е свързан с главния вентилационен канал на сградата, като отвори с решетки са разположени в кухнята и банята.

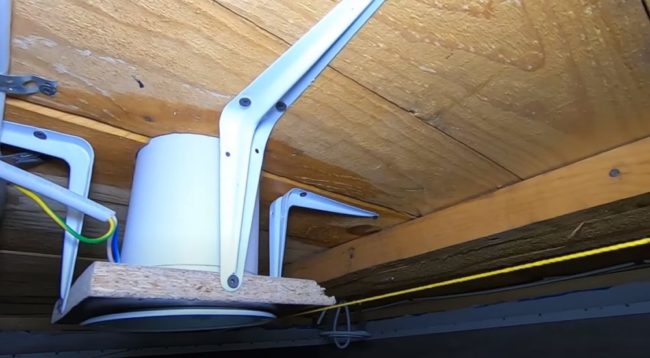

В частен дом, изпускателният канал се монтира като щранг, изработен от тръба с диаметър най-малко 110 мм. Изходът е през тавана и покрива навън. Таванният изпускателен канал се свързва с щранга с помощта на профилни адаптери.

Предимства:

1. Стабилна циркулация на въздуха, независимо от факторите на околната среда.
2. Отклоняване на големи обеми мръсни потоци.
3. Пълно отстраняване на влагата и неприятните миризми.

Недостатъците включват допълнителни разходи за закупуване и инсталиране на оборудване, както и разходи за електроенергия. Неправилният монтаж или неправилното изчисляване на мощността на вентилатора води до лош обмен на въздух.

Когато производителността на оборудването надвишава стандартната, по повърхността на опънатата тъкан се образуват зони с вдлъбнатини поради силното засмукване на въздух от таванното пространство. В апартаментите не винаги е позволено принудителното изсмукване на въздух да се свързва към общата шахта на сградата. Вентилацията трябва да се изведе през стената навън.

Инсталирането на вентилатор за отвеждане на въздуха е важно в големи помещения или където атмосферата е силно замърсена с влага, сажди и неприятни миризми.

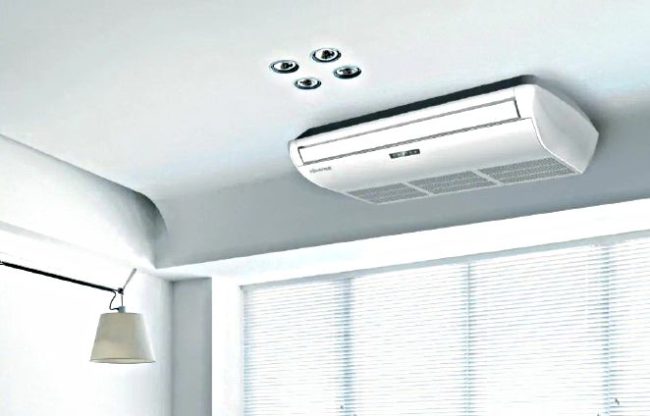

Вентилация с климатик от пода до тавана

Сплит система с функции за подаване и вентилация е един от вариантите за осъществяване на обмен на въздух в пространството на тавана. Външното тяло е монтирано на фасадата на сградата. Вътрешният модул е ​​монтиран в областта на тавана. Чрез регулиране на режимите на работа на сплит системата, излишната влага се отстранява от въздуха.

Предимства:

1. Създаване на благоприятен общ микроклимат в помещението и таванното пространство.
2. Висококачествен механичен обмен на въздух.
3. Възможност за задаване на комфортен режим чрез настройките на климатика.

Недостатъците включват високата цена на оборудването. Сплит системата ще осигури вентилация на тавана само в една стая. За няколко стаи може да се инсталира мултисплит система с подходящ брой вътрешни тела, но това е свързано с допълнителни разходи.

За да се създаде активна вентилация с множество отвеждания, ще е необходимо да се монтират допълнителни вентилатори. Това ще увеличи разходите за оборудване и електроенергия.

Инсталирането на климатик от пода до тавана, специално за вентилация на тавана, не е рентабилно. Тази опция е подходяща, когато е взето решение за инсталиране на ОВК оборудване за климатизация на помещения. Вентилацията на тавана ще служи като второстепенна функция.

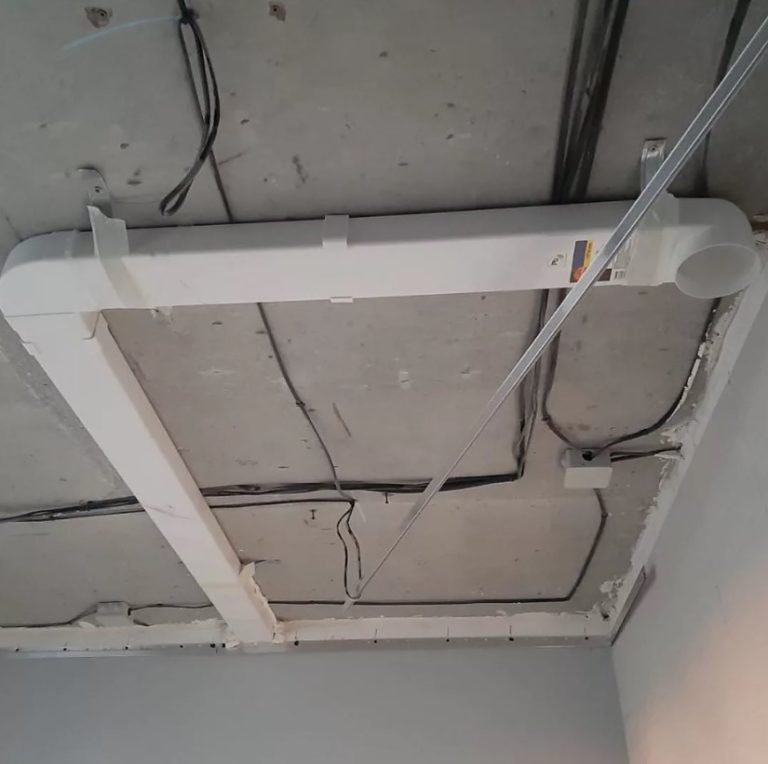

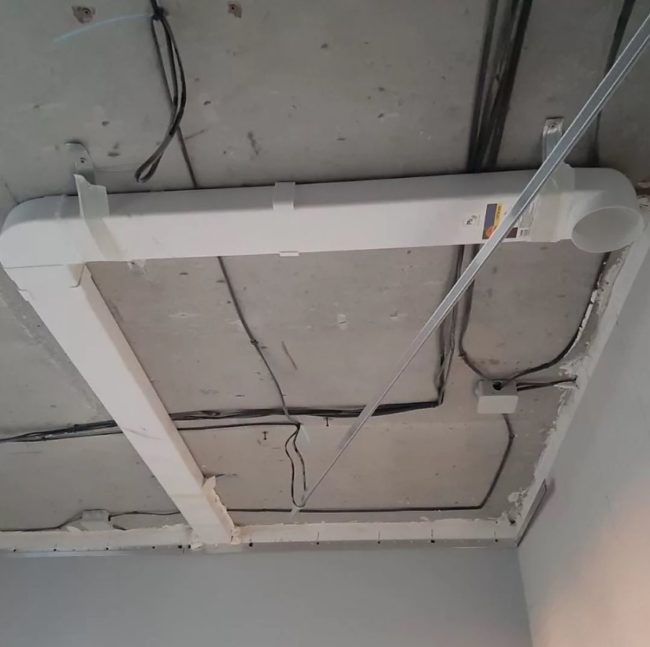

Вентилация чрез централизирана вентилационна система

Централизирана вентилация се инсталира в нови апартаменти и частни домове. Инженерната мрежа се състои от разклонени въздуховоди, филтри, вентилатори и друго оборудване. Схемата се разработва по време на фазата на проектиране на сградата. Таванните вентилационни елементи се свързват към съществуващата мрежа по-късно.

Предимства:

1. Лесно свързване към съществуваща мрежа.
2. Ефективно отстраняване на замърсения въздух през въздуховоди.
3. Възможност за промяна на режимите на вентилация.

Недостатък е невъзможността за вентилация на тавана, ако къщата няма централизирана мрежа. Инсталирането на специални вентилационни тръби в пространството на тавана за обмен на въздух не е рентабилно.

Тази опция е подходяща за апартамент или частен дом, където вече е инсталирана и работи централизирана комунална мрежа.

Вентилация с помощта на вентилационни шахти

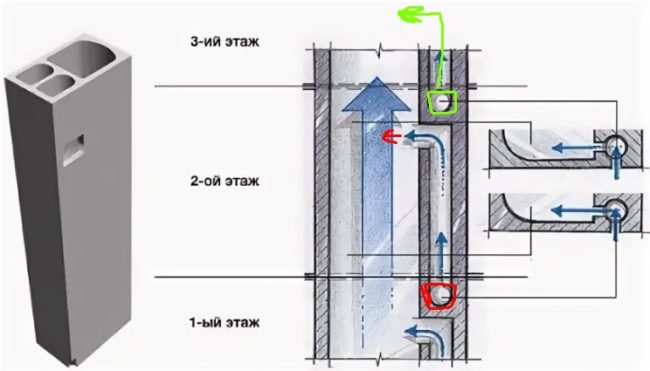

В жилищните сгради въздухът се отвежда от всички помещения през обща вентилационна шахта. Свързването на монтирана на тавана изпускателна система с естествена вентилация намалява финансовите и трудовите разходи.

Предимства:

1. Спестяване на пари.
2. Възможност за извършване на работа със собствени ресурси.
3. Няма оборудване, което да затрупва пространството.

Недостатъците включват необходимостта от прецизни изчисления. Капацитетът на общата вентилационна шахта не е безкраен. Грешките ще доведат до недостатъчен обмен на въздух и периодично обратно издуване.

Тази опция е подходяща за апартаменти, където е трудно да се проветри таванното пространство по друг начин.

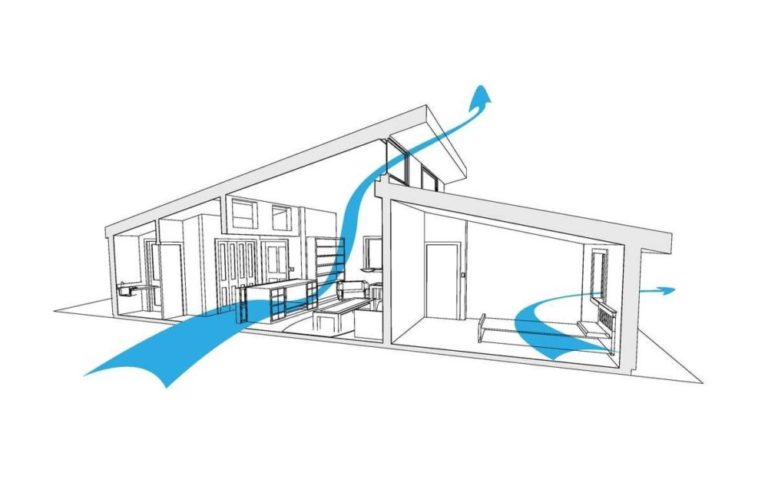

Естествена вентилация

Изкуствена вентилация

Таванен абсорбатор

Отворът за отвеждане на въздух от тавана и помещението се нарича изпускателен вентилационен отвор. Вентилационният агрегат се нарича абсорбатор. Естествената вентилация използва решетка, анемостат и дифузьор. Уредът не е оборудван с електрически вентилатор.

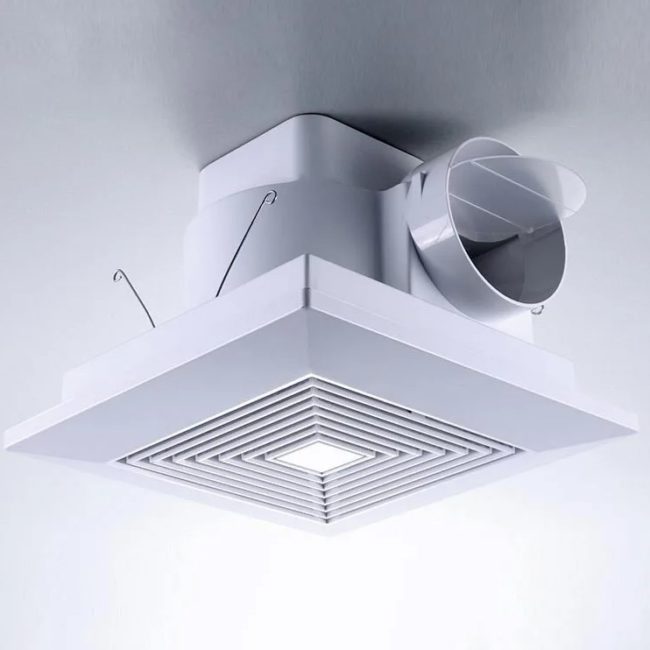

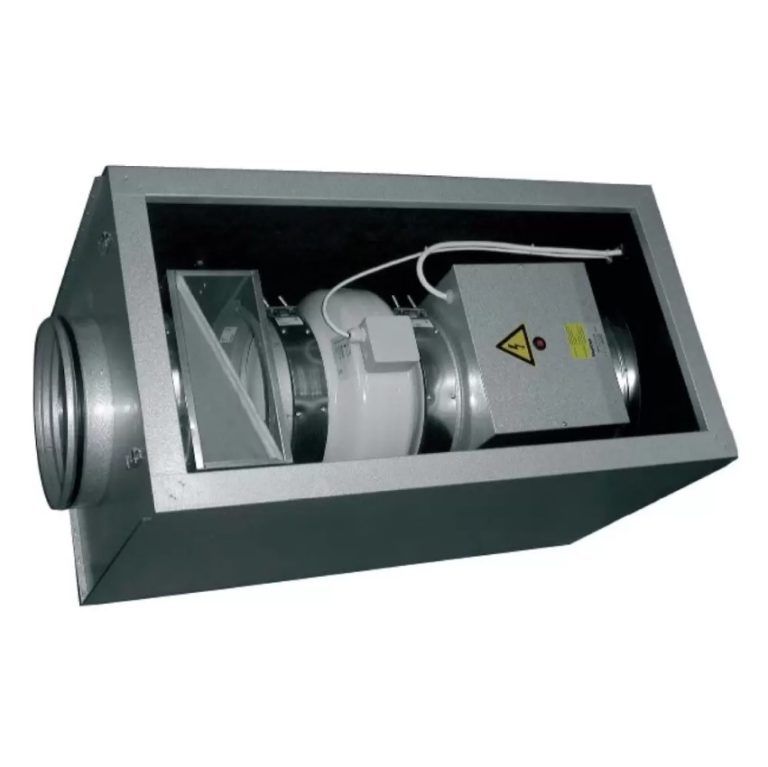

При механичната вентилация, абсорбаторът в окачен таван е оборудван с вентилатор. Допълнителните елементи включват въздуховоди и решетки. Абсорбаторът е зависим от електрическата мрежа. Прекъсването на захранването може да доведе до намалена или пълно спиране на вентилацията в пространството на тавана.

Практични съвети за монтаж на вентилация

Изберете типа комунална мрежа въз основа на най-добрите възможни предимства. Минимизирайте финансовите и трудовите разходи, без да жертвате производителността. Ако получаването на разрешение за свързване към главната мрежа на сградата е трудно, помислете за алтернативни опции за независима вентилация.

Пробивите и порязванията в опънатите тавани не могат да бъдат напълно скрити. Ако нямате необходимите умения, поверете монтажа на оборудване и решетки на професионалисти. Грешките са скъпи и понякога невъзможни за поправяне.

Инструкции за монтаж на вентилация на тавана

Таванната вентилация в бани, тоалетни, комбинирани бани, кухни и други помещения следва същия дизайн. Използва се същото оборудване и технология на монтаж за избраната комунална система от определен тип.

Единствената разлика при вентилацията на кухнята е необходимостта от удължаване на канал от окачения таван, за да се свърже аспираторът с канал над котлона.

Като пример, нека първо разгледаме подробно инструкциите за монтаж на вентилационна система за окачен таван в баня, където монтажните елементи на дифузора са монтирани преди опъването на тавана:

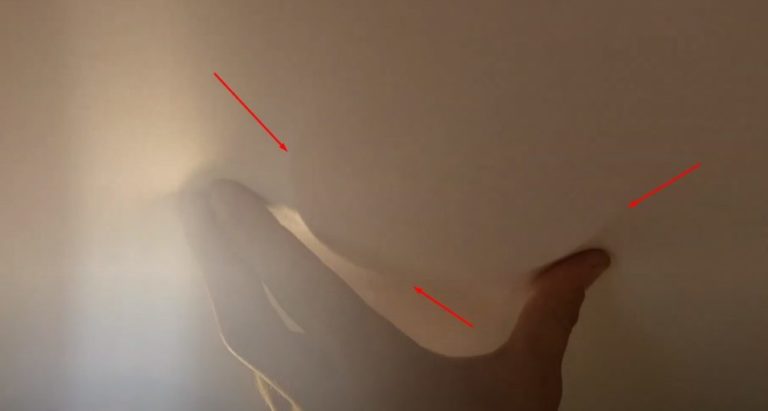

1. На предвиденото място на вградения елемент, леко натиснете с ръка опънатата тъкан. Използвайте издатините, за да определите контурите, където ще бъде закрепена решетката.

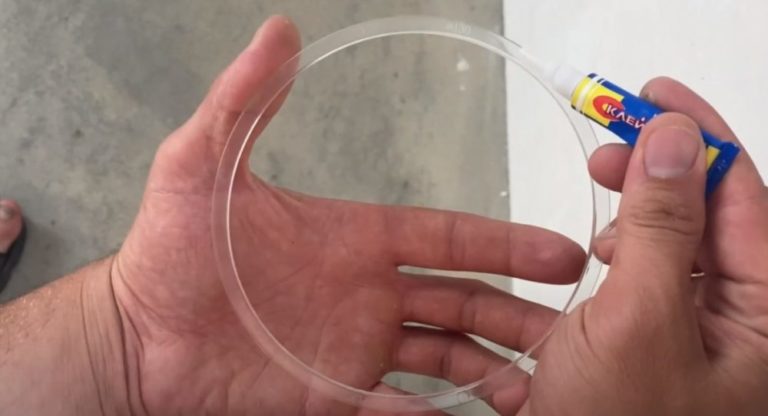

2. Вземете монтажния пръстен, включен в комплекта с решетката, и нанесете лепило върху цялата повърхност.

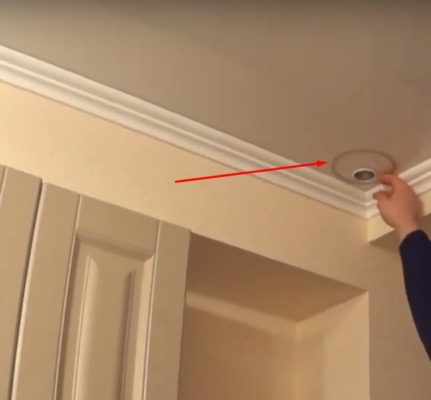

3. Залепете пръстена към окачения таван близо до повдигнатата част на вградения елемент. След като лепилото изсъхне, изрежете кръгло парче фолио вътре в монтажния елемент с помощта на нож. Уверете се, че сте залепили вътрешните ръбове на пръстена.

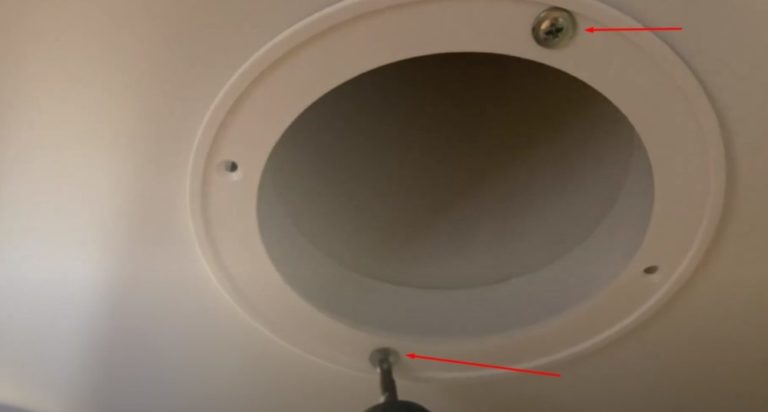

4. Поставете фланеца на дифузора в отвора с пръстеновидна рамка. Закрепете го към вградения елемент с винтове.

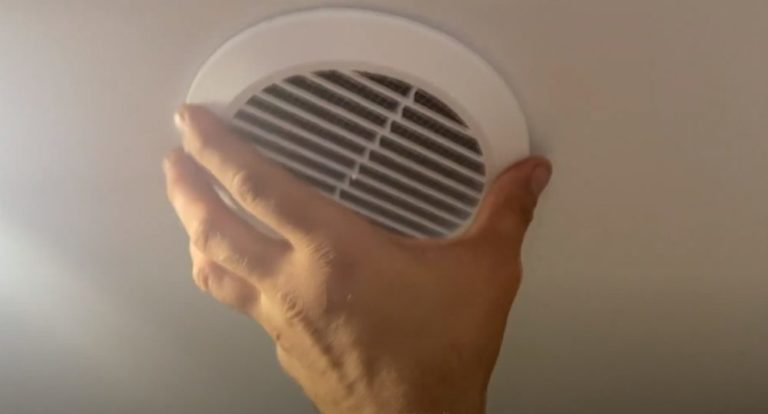

5. Поставете декоративната решетка в отвора на фланеца.

Повторете това действие, за да монтирате следващите решетки.

Вторият пример, който ще разгледаме, е монтажът на дифузори, когато монтажът на вградени елементи не е бил планиран предварително или монтираните решетки са се оказали с твърде малко напречно сечение и изискват подмяна.

Следвайте тези прости стъпки:

1. Купете леки пластмасови дифузори, състоящи се от термичен пръстен и решетка. Залепете пръстена на предвиденото място за монтаж.

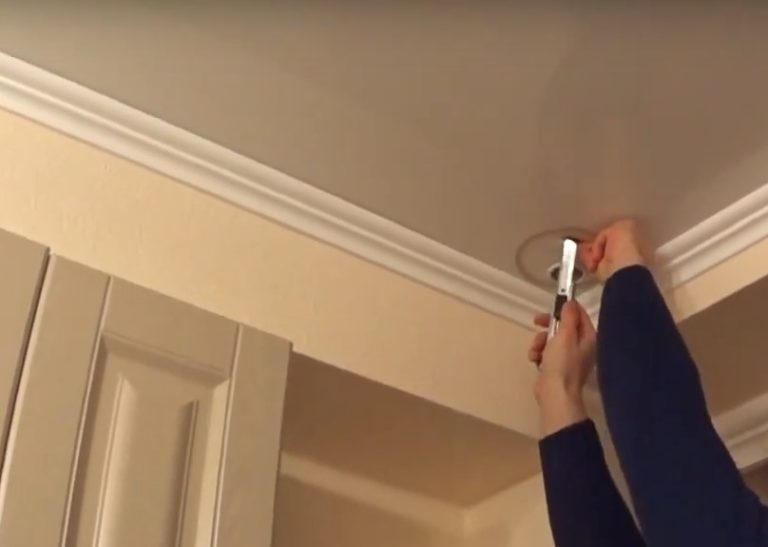

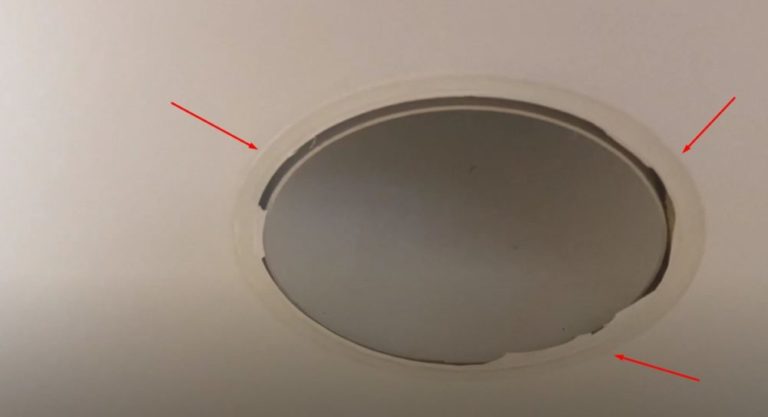

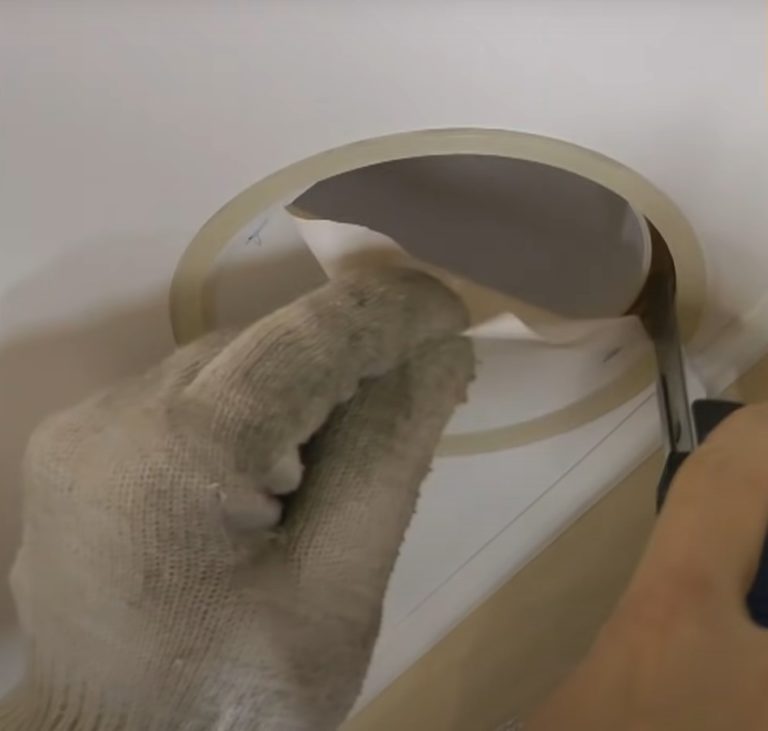

2. С помощта на нож изрежете фолиото по вътрешните ръбове на пръстена.

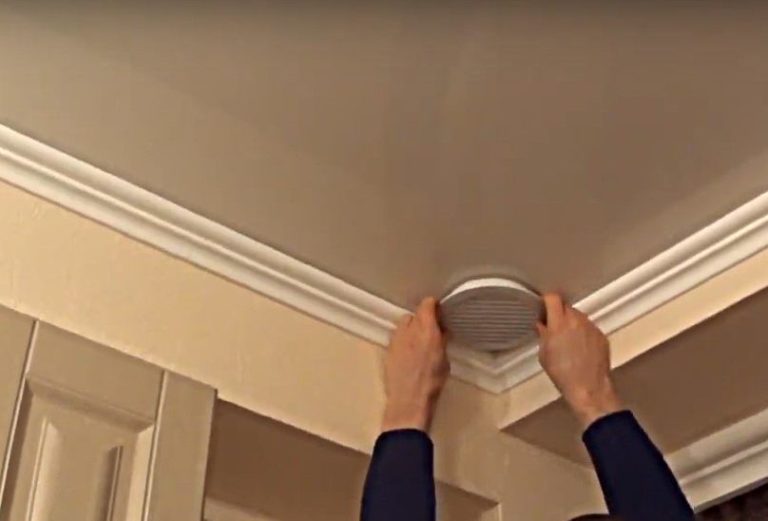

3. Поставете решетката в подготвения отвор, ограден от залепения пръстен. Проверете дали ламелите са правилно подравнени.

Повторете стъпките, за да монтирате следващите решетки.

Третият пример, който ще разгледаме, е инсталирането на вентилационна система на кухненски таван, където е необходимо да се спусне канал изпод стреч фолиото, за да се свърже каналът на абсорбатора над котлона.

Следвайте тези стъпки:

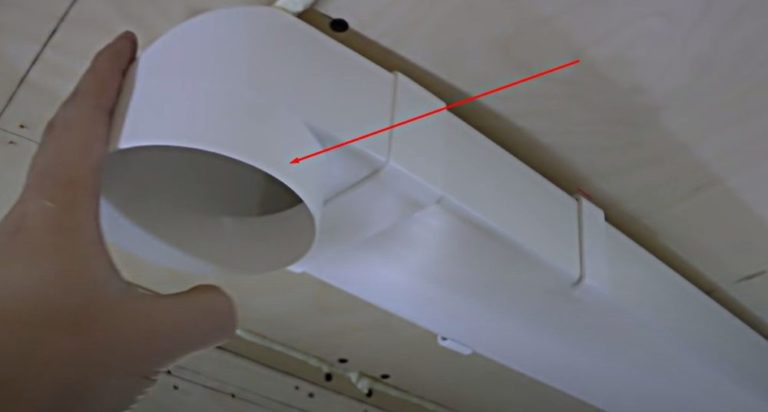

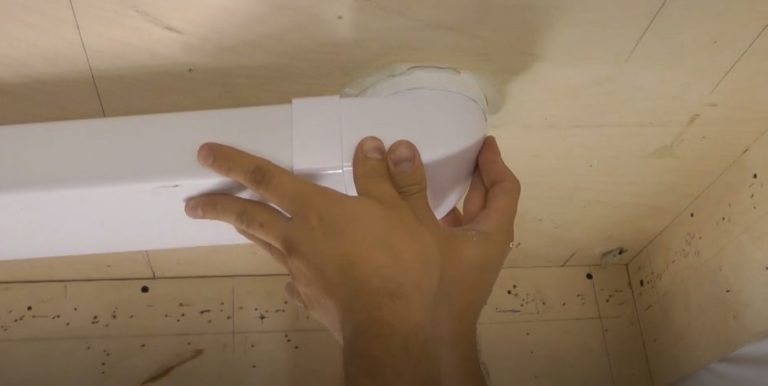

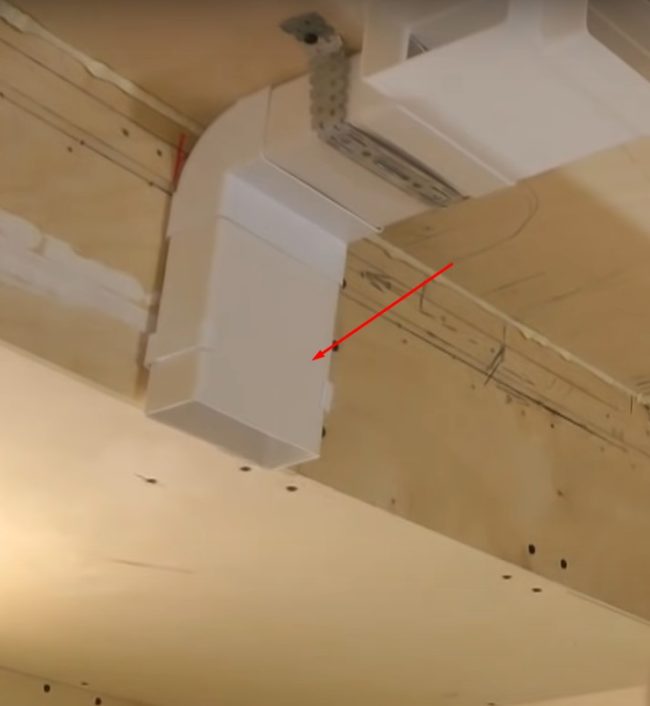

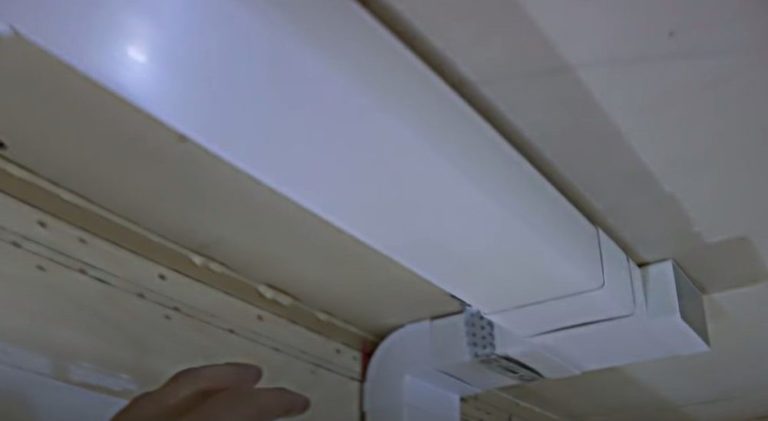

1. Преди да опънете плата на тавана, закрепете изпускателния канал. Използвайте правоъгълни пластмасови канали вместо гофрирани канали и кръгли тръби. Свържете изхода на канала към изпускателния щранг, където се изпуска застоялият въздух.

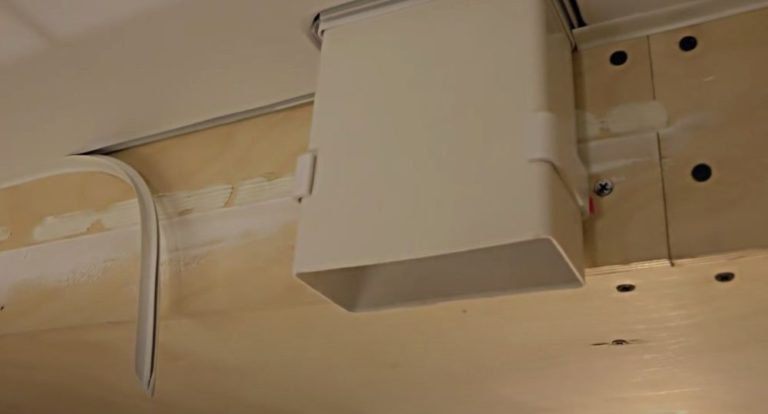

2. Спуснете другия край на кутията надолу по стената, където ще бъде разположена газовата или електрическата печка. За да свържете абсорбатора с гофриран канал, монтирайте адаптер с възвратен клапан в долния край.

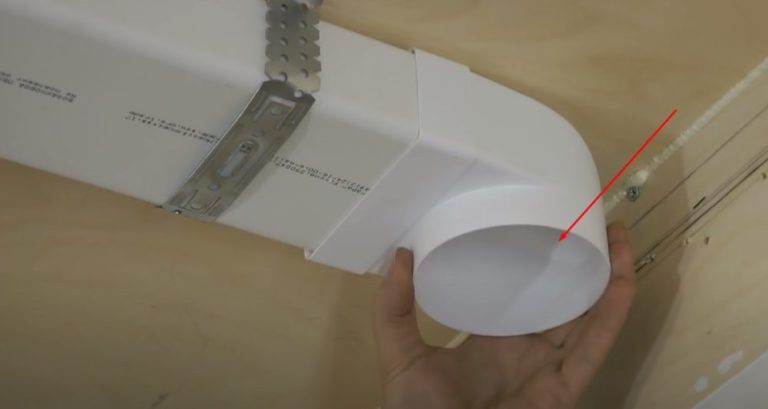

3. Ако не искате да монтирате правоъгълен вентилационен отвор, монтирайте адаптер с възвратен клапан на правия участък на канала под тавана. Гофрираната тръба от абсорбатора ще се вмести в отвора в опънатата тъкан, оградена от термичен пръстен и фланец.

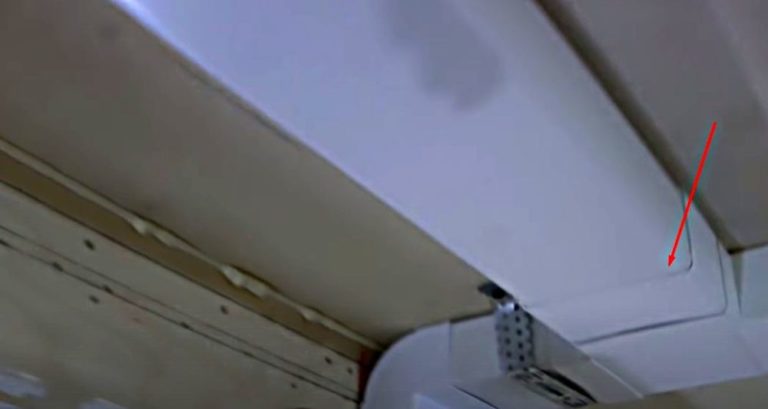

4. За да осигурите естествено отвеждане на въздуха от кухнята, когато вентилаторът на абсорбатора е изключен, създайте разклонение от канала с помощта на тройник. Поставете адаптер за дифузьор с възвратен клапан в края на канала.

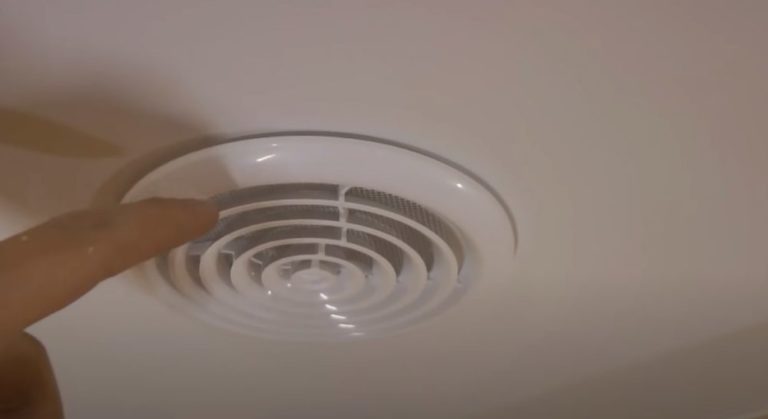

След опъване на таванната тъкан, залепете термо пръстени там, където се намират вентилационните отвори. Изрежете фолиото по вътрешен диаметър. Монтирайте дифузерните решетки.

Когато кухнята и банята се вентилират през един канал, свързан към общ комин за отвеждане на въздуха, монтирайте междинен възвратен клапан на канала между помещенията. Този разделителен възел ще предотврати навлизането на замърсен въздух в другата стая.

Инструкции за монтаж на таванни абсорбатори в кухнята и банята

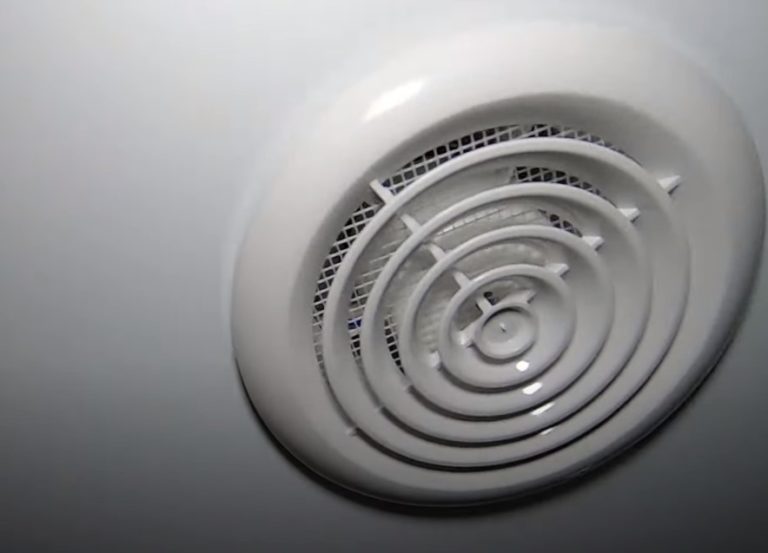

Една проста механична система за отвеждане на въздуха в баня може да се постигне чрез монтиране на щранг с PVC тръба, простираща се навън. Отрежете другия край до желаната височина за опънатата тъкан. Закрепете вградения елемент към тавана. След опъване на тъканта, подгответе отвор със залепен термо пръстен. Поставете вентилатор за канал в пластмасовата тръба. Покрийте отвора с дифузьор. Проектирайте вентилатора така, че решетката да е на едно ниво с опънатата тъкан след монтажа.

Използвайте правоъгълна кутия, за да осигурите принудителна или естествена вентилация за сенчест таван. Първо, прикрепете профилите AIRKRAAB по периметъра на стените. Разрежете правоъгълната пластмасова кутия по дължина, за да съвпадне с ъгъла, където се срещат широките и тесните рафтове. Поставете канала плътно към тавана и го закрепете с винтове. Поставете отрязаните ръбове в жлебовете на профила AIRKRAAB.

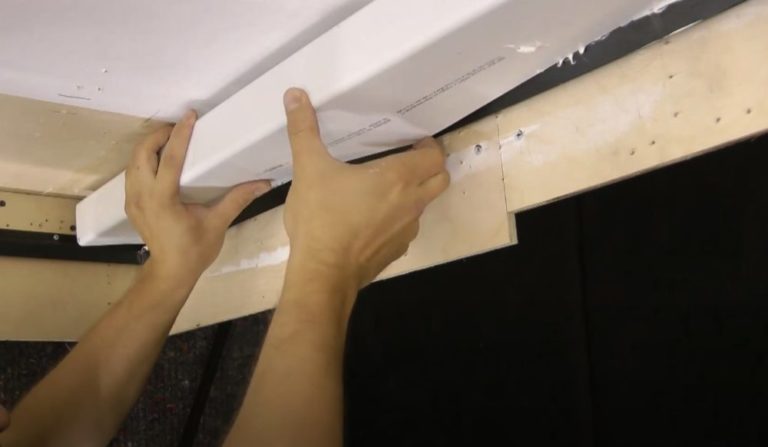

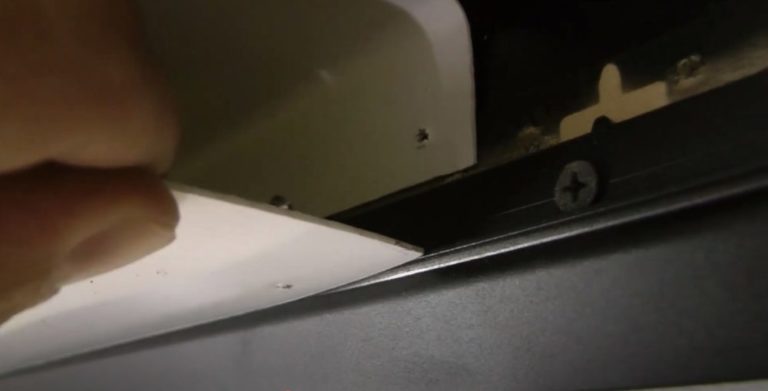

Монтирайте кутиите по периметъра на сенчестата междина и ги свържете с колена. Уплътнете единия край на общия въздуховод и свържете другия към изпускателната тръба. Когато абсорбаторът започне да работи, застоялият въздух от помещението ще бъде засмукан в кутиите през сенчестата междина и профила AIRKRAAB и ще бъде изхвърлен към улицата или общия въздуховод.

Недостатъци на вентилацията на таванното пространство

Една муха в мехлема може да развали бъчва мед. Този принцип се използва за идентифициране на недостатъците на вентилацията на опънатия таван. Открояват се три основни недостатъка:

1. Монтирането на вентилационни отвори нарушава херметичността на опънатия таван. Ако съседите наводнят апартамента отгоре, водата ще изтече през вентилационните отвори.
2. Разходите за инсталиране на допълнително оборудване се увеличават.
3. Въпреки стилния дизайн на решетките, естетическата привлекателност на опънатия таван се губи. Дизайнерската концепция е изкривена. Създаденият плаващ ефект или друга функция изглежда по-малко реалистичен.

Съмненията относно необходимостта от вентилация на тавана се разсейват от нейните предимства. Човешкото здраве и благоприятният микроклимат в помещенията са фактори, които надделяват над ненужните разходи и естетиката.
