Всеки иска да диша чист въздух на закрито, но не всеки разбира какво е професионална вентилация. Често получавам въпроси относно изчисления и диаграми.
След като хората добият обща представа за инженерната система, те започват да се притесняват от трудностите и разходите за инсталирането ѝ. Възниква идеята за замяна на вентилационната система с конвенционална вентилация или други примитивни опции. Нека ви дам ясен отговор веднага: това не винаги е възможно!
Професионалната вентилация за захранване и изсмукване е система за постоянен обмен на въздух, проектирана от инженери за конкретна сграда, като се вземат предвид нейните параметри.
Монтирането на вентилационна система е от значение за архитектурните конструкции с площ от 100 м2, където пълен обмен на въздух не може да бъде организиран чрез конвенционална вентилация през прозорци. Това В производствените помещения е инсталирана изпускателна вентилация.
Ти не знаеш, Какво е сплит система?Какви са разликите между сплит система, мултисплит система и инверторна система и коя е по-добре да изберем?
- Защо приточната и изпускателната вентилация не могат да бъдат заменени с вентилация или климатизация
- Какви видове системи за подаване и изпускане на вентилация съществуват?
- От какви компоненти се състои системата за подаване и изпускане на вентилация?
- Какви стандарти са установени за системи за подаване и изпускане на вентилация?
- Как да се изчисли система за захранване и изпускане на вентилация
- Значението на системата за захранване и изпускане на въздух в апартамент
- Кратко ръководство стъпка по стъпка за инсталиране на автономна вентилация
- Нека обобщим с кратки отговори на належащи въпроси
Защо приточната и изпускателната вентилация не могат да бъдат заменени с вентилация или климатизация
Ако смятате вентилацията, климатизацията и вентилацията за едно и също нещо, дълбоко грешите. Вентилацията се отнася до временния процес на вкарване на свеж въздух в помещението. Точният обем на въздухообмена е невъзможно да се определи. Интензивността на циркулацията зависи от броят на отворените прозорци и скоростта на вятъра.
Отварянето на твърде много прозорци създава течение. Това създава дискомфорт в стаята, а през зимата загубата на топлина се увеличава. Отварянето на твърде малко прозорци създава недостиг на свеж въздух отвън. Мръсният въздух не се отстранява от стаята.
Климатизацията също не е пряко свързана с вентилацията, тъй като този процес има различна цел:
- Идеята на климатизацията е да поддържа предварително зададени параметри за въздуха в помещенията. Потребителят може да зададе желаните нива на влажност, температура и йонизация на оборудването. Вентилацията има за цел да подмени целия обем въздух в помещението през приточните и изпускателните канали в рамките на дадена единица време.
- Климатизацията се характеризира със способността си да управлява вътрешните въздушни маси без необходимост от външен въздух. Вентилацията, от друга страна, не може да работи както без външен всмукателен въздух, така и без отвеждане на външен въздух. Обменът на въздух се осъществява на границата между външния въздух и затвореното пространство на сградата.
- Методите и оборудването за климатизация са по-скромни. Модулна система, състояща се от няколко устройства, може да обработва ограничен обем въздушни маси, постигайки санитарни и хигиенни параметри в съответствие с установените стандарти. Приточната и изпускателната вентилация разполага с неограничени средства и методи.
Можете да инсталирате проста вентилационна система в дома си или да я разширите до необходимия мащаб. Професионалните системи могат да пречистват, овлажняват и регулират температурата на въздуха във всички или отделни помещения на сградата. В случай на авария, вентилационната система бързо ще подмени целия обем въздух.
Системите за захранваща и изпускателна вентилация се предлагат в няколко разновидности, но се различават по функционалност и принцип на работа от вентилацията или климатизацията.

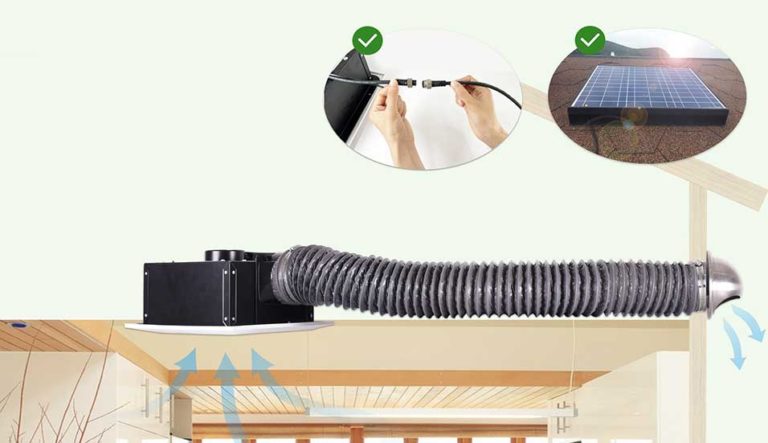

Вентилацията е процес на движение на въздуха, тясно свързан с конвекцията. Второто определение се отнася до физическото явление на циркулация на топлинна енергия, при което молекулите действат като носители.
Въздушните маси са газове, съставени от 78% азот, 21% кислород и 1% други примеси. Газовата смес вътре в помещение, считано за затворено пространство, се нагрява неравномерно на различна височина. Според правилата на молекулярната кинетична теория, налягането на газа в затворено пространство е пропорционално на произведението от средната температура на молекулите и тяхната концентрация.
Топлите въздушни слоеве са по-леки поради по-ниската концентрация на молекули и, според законите на физиката, се издигат към тавана. Студените въздушни маси са тежки поради високата концентрация на молекули. Според законите на физиката, в долната част на сградата, близо до пода, се образува клъстер. Това създава разлика в налягането между топлите и студените въздушни потоци.
Липсата на равномерно налягане допринася за произволното движение на въздушните маси. Топлият въздух излиза от къщата навън през изпускателния отвор в горната част на стената.
Студеният въздух отвън навлиза в помещението през долните всмукателни отвори. След нагряване той се издига отново и се изхвърля през изпускателния канал. Това създава повтаряща се циркулация.
Какви видове системи за подаване и изпускане на вентилация съществуват?
Частен дом, апартамент, лятна вила или обществена сграда имат различни технически параметри. Всяко помещение обикновено побира определен брой хора. За да се осигури адекватен обмен на въздух съгласно санитарните стандарти, системите за приточна и изпускателна вентилация се проектират с оглед на предназначението на пространството.
По вид на циркулацията:

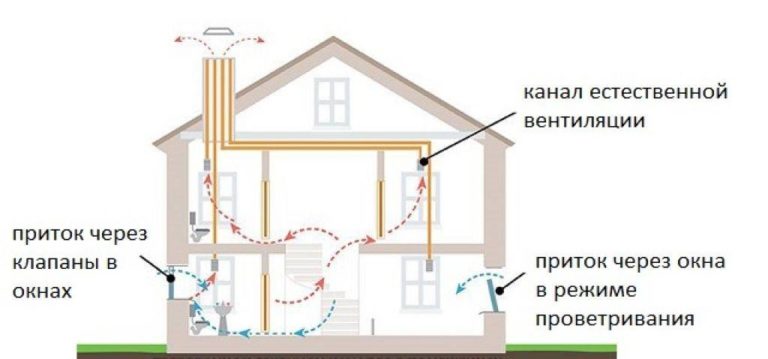

- ЕстественПодходящ за вили, частни къщи и апартаменти до 100 м².2Топлият и студеният въздух циркулират спонтанно поради разликите в налягането. Скоростта на циркулация зависи от правилното разположение на приточните и изпускателните отвори, интензивността на външния вятър и температурата на въздушните маси. За да избегнете обратна тяга, разположете приточните отвори от наветрената страна, а изпускателните отвори от подветрената страна. Вземете предвид ветровия модел на местоположението на сградата.
- ИзкуственПодходящ за обществени сгради, частни домове и апартаменти с площ над 100 м²2Въздушните потоци се нагнетяват от вентилатори за изпускателни и приточни канали. Функциите на вентилацията могат да бъдат разширени с филтриране, йонизация и регулиране на температурата на въздуха. Поставете изпускателните и приточните канали според розата на ветровете. Ако конструкцията на сградата не позволява прокарването на канал срещу или надолу по вятъра, циркулацията все пак ще се осъществи благодарение на вентилаторите. Опитайте се обаче да прокарате каналите според розата на ветровете.

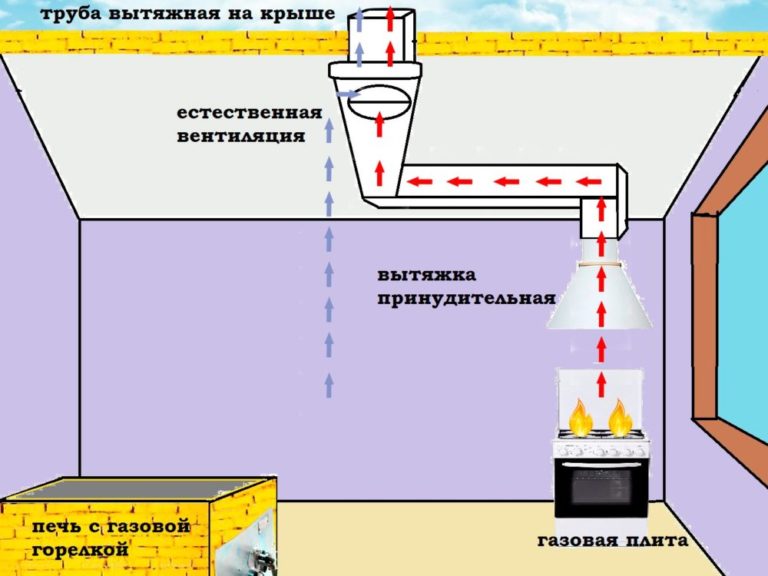

- КомбинираноВентилатор движи студения входящ или топлия изходящ въздух. Друг, противоположен поток циркулира естествено. Абсорбаторът често е оборудван с вентилатор за отвеждане на въздуха. Всмукването на въздух става естествено през пукнатини в прозорци и врати или вентилационни отвори в стената. Препоръчвам инсталирането на комбинирана вентилационна система с вентилатор за отвеждане на въздуха в кухнята, банята или друго помещение с висока концентрация на пара и замърсители на въздуха.
По локализация:

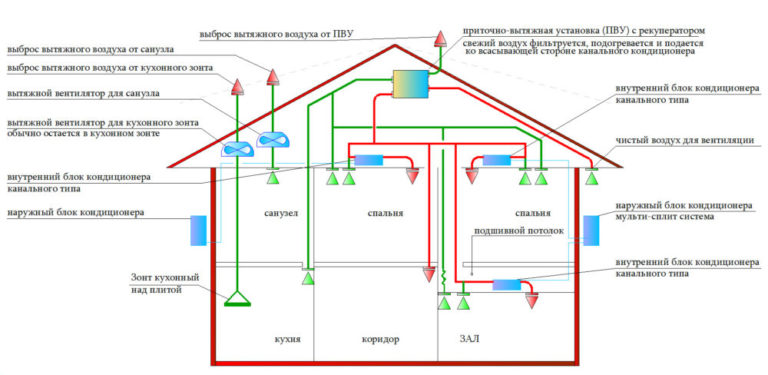

- Обща вентилационна система е проектирана да вентилира всички помещения. Въздуховоди са положени в цялата сграда. Инженерите изчисляват напречното сечение на въздуховодите, наличието на вентилатори и техния капацитет отделно за всяко помещение.
- Локалната вентилационна система е проектирана за отделни помещения в сграда, където обменът на въздух е от съществено значение. Каналите обикновено се насочват към кухнята, банята, гараж, баняВ спалнята и хола вентилацията е достатъчна или мръсният въздух се отвежда през пукнатини под вратата в стая с изпускателен канал.
Според техническите параметри:

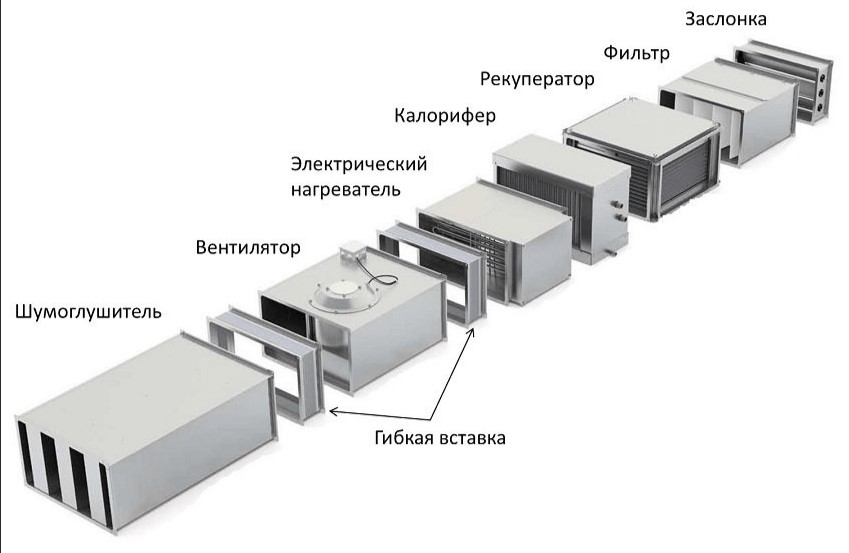

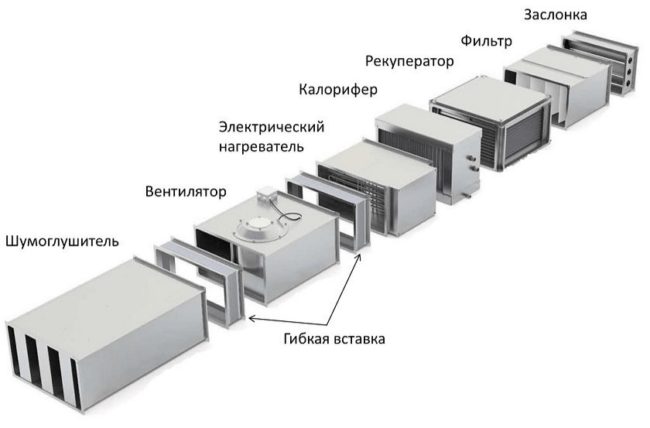

- Модулната вентилация се състои от отделни модули. Избирате необходимите модули въз основа на тяхната функционалност и сглобявате системата като конструктор. Можете да инсталирате филтри, вентилатори, автоматично управление и други компоненти.

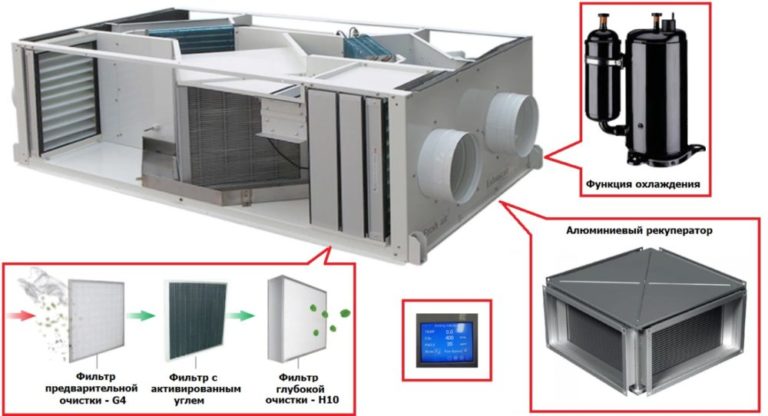

- Вентилационната система с един модул се продава като сглобяем модул. Единичният модул е по-лесен за инсталиране и поддръжка, но е по-скъп от модулния вариант.
Вентилационните системи са: снабдяване - само такива, които изпомпват въздух, изпускателна система - само отработени въздушни маси и комбинирани. В нашия случай захранване и изпускане – Това е смесена вентилационна система, която включва както входяща, така и изходяща вентилация. За предпочитане е да се инсталира комбинирана система за жилищни и обществени сгради с площ над 100 м2.2 с голяма тълпа от хора.

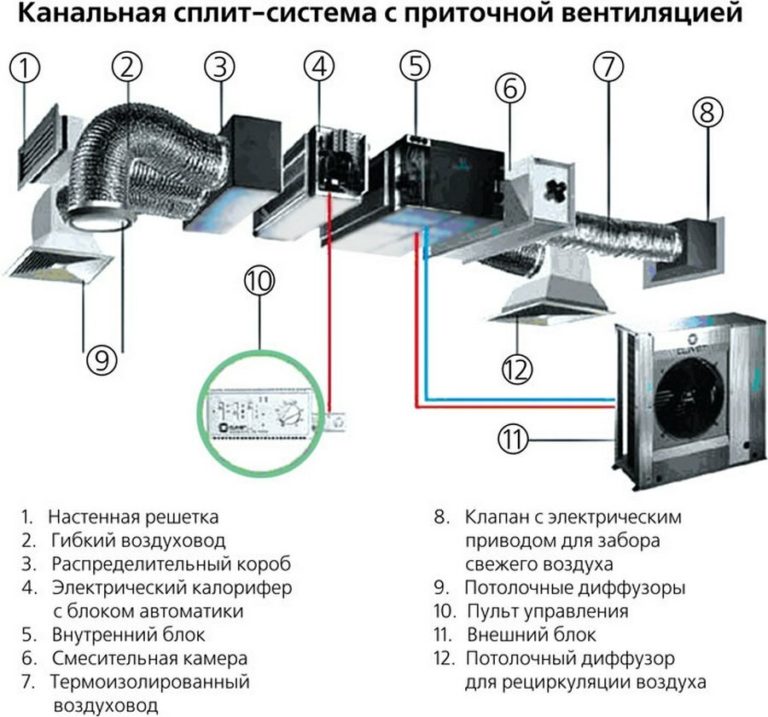

От какви компоненти се състои системата за подаване и изпускане на вентилация?
Най-простата система за естествена вентилация може да се състои от отвори за подаване и изпускане на въздух, снабдени с декоративни решетки и клапани. Умерено сложната система включва въздуховоди, разпределени в помещенията. Сложната вентилационна система се състои от следните компоненти:
- Декоративни решетки, които предпазват каналите от проникване на улични отпадъци и гризачи;
- Филтърни елементи;
- Клапани, които спират потоците на студена обратна тяга;
- Охлаждащи изпарители за хладен въздух през лятото;
- Нагреватели за отопление на подавания въздух през зимата;
- Канални вентилатори;
- Въздуховоди с кръгло и правоъгълно напречно сечение;
- Заглушител за поглъщане на звуците от работещи вентилатори;

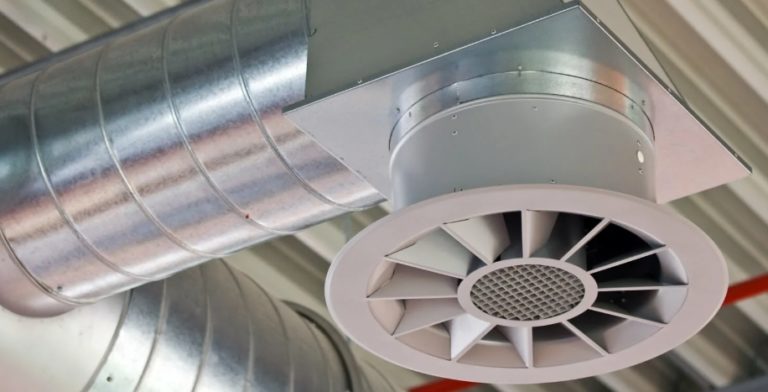

- Разпределителни решетки, които разпръскват въздуха, влизащ в помещенията, на малки порции;
- Рекуператор за пренасочване, нагряване или охлаждане на въздушни потоци;
- Сензори, които предават данни за вътрешния климат към електронния блок;
- Автоматизация за потребителско програмиране на параметрите на вентилацията и контрол на работата на оборудването.
Инженерите изчисляват броя и вида на агрегатите за приточната и изпускателната вентилация на конкретно съоръжение. Изчисленията използват математически формули и компютърни програми.
Какви стандарти са установени за системи за подаване и изпускане на вентилация?
Разработен е набор от разпоредби, SP 60.13330.2016, и текущата версия на SNiP 41-01-2003 с измененията. Тези разпоредби очертават стандартите и изискванията за вентилация в сгради от различен тип.
Невъзможно е да се прегледа всяка точка поради огромния обем и сложност на техническата информация за обикновения човек. Ще разгледам основите.
Пълният цикъл на обмен на въздух в помещение за единица време се нарича скорост на въздухообмен. За жилищни сгради тази стойност е 1 скорост на въздухообмен на час, а за технически сгради - 0,2 скорости на въздухообмен на час. Препоръчителна скорост на въздуха през вентилационните канали: за дневни - до 2 m/s, за кухни и бани - от 4 до 6 m/s.
Стандартите за помещения с различно предназначение са посочени в таблици. Според данните от таблицата, за 1 м2 За площта на помещението се препоръчва следната честота на обмен на въздух на час:
- Спалня, хол, друга всекидневна – 3 м3;
- Кухня с фурна с 4 котлона – 90 м3, 2 котлона или електрическа фурна – 60 м3;
- Баня – 50 м3;
- Отделна тоалетна и баня – 25 м3.
За гаражи, бани, други технически, офис и обществени пространства са установени отделни стандарти. Броят на обитателите и площта на помещението също се вземат предвид. Помещение, по-голямо от 20 м2 На 1 човек са осигурени 30 м3/час въздух.
Ако общата площ е по-малка от 20 м2, за всеки 1 м2 За помещения с 1 човек, скоростта на подаване на въздух се поддържа на 3 м3/час.
Как да се изчисли система за захранване и изпускане на вентилация
За да изчислите сами вентилацията, можете да използвате онлайн калкулатори, като въведете стойности в полетата. Ако предпочитате математически изчисления, използвайте формули и таблици.
Работен обем на въздуха (V m3(/час) за офис, изчислете въз основа на броя на хората. Умножете табличната стойност на коефициента на почасова ставка (k) по броя на служителите, едновременно присъстващи на работното място (N). Формула: V = k x N.
За частни домове или апартаменти, изчислете обема на вътрешното пространство без мебели и други предмети за обзавеждане. Умножете табличния коефициент (k) по площта (S) и височината (H) на всяка стая. Формула: V = k x S x H.
Можете да използвате кръгли или правоъгълни въздуховоди. Изчислете площта на напречното сечение (S) на каналите, като използвате онлайн калкулатора. Можете да използвате формулата за изчисляване на кръгли канали. Обем на въздуха (V m)3/час) умножете по коефициента на размерно съответствие (k) и разделете на препоръчителната скорост на въздуха през вентилационните канали (ω). Примерна формула: S=Vх2.8/ω.
Изчисляването на размера на дифузорите за въздушен поток е лесно. Използвайте дифузори 1,5 до 2 пъти по-големи от напречното сечение на основните въздуховоди.
Броят на дюзите (N) се определя по формулите:
- За кръгли въздуховоди. Обем на въздуха (V m3/час) разделете на другия резултат от изчислението в скоби, където числото 2820 се умножава по скоростта на въздуха (ω) и диаметъра на дифузора (d)2). Примерна формула: N=V/(2820хωхd2).
- За правоъгълни въздуховоди. Умножете общоприетата стойност на Pi (π) по обема на въздуха (V m3/час). Разделете получената стойност на другия резултат от изчислението в скоби, където числото 2820 се умножава по скоростта на въздуха (ω), по 4 и по размерите на страните (a и b). Примерна формула: N = πxV/(2820xωx4xaxb).
Мощността на вентилационния агрегат (P) се изчислява чрез умножаване на делтата на температурите на входа и изхода (ΔTОC) на обем въздух (V m3/час) и топлинния капацитет на въздушните маси (Cv 0,336 W*h/m³*°C). Разделете резултата на 1000. Примерна формула: P=ΔTхVхCv/1000.
Генерираното налягане е еквивалентно на аеродинамичното съпротивление на вентилационната мрежа. Определете този параметър от кривата на производителност на основния вентилатор, като използвате графиката в информационния лист на оборудването.
Значението на системата за захранване и изпускане на въздух в апартамент
Апартаментите са свързани към общата вентилационна система на сградата. Представители на поддръжката следят работата ѝ. Нарушенията в общата мрежа се наказват с административни санкции.
Ако централизираната комуникационна система не може да се справи с обмена на въздух, инсталирането на автономна вентилация е от значение.
Кратко ръководство стъпка по стъпка за инсталиране на автономна вентилация

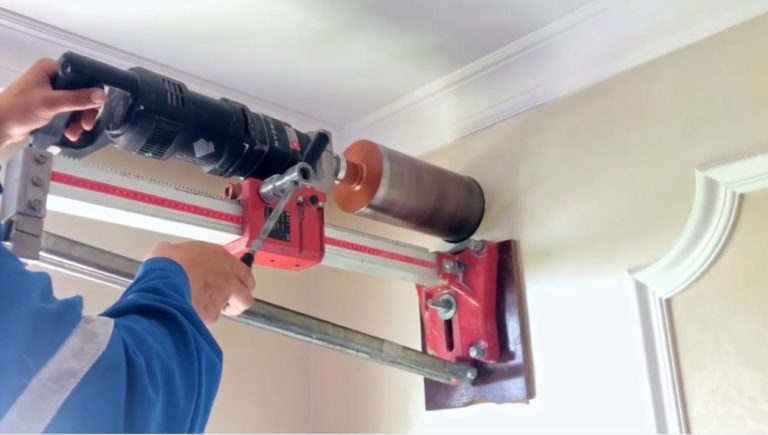

- Извършете изчисления и начертайте диаграма на разположението на въздуховодите. Използвайте диамантени бормашини, за да създадете чисти отвори през стената.

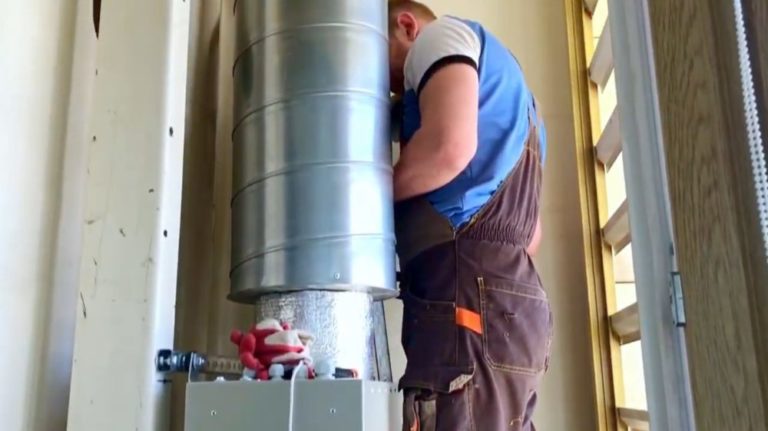

- Инсталирайте подаващ въздуховод със заглушител. Изградете метална рамка, в която да поместите оборудването.

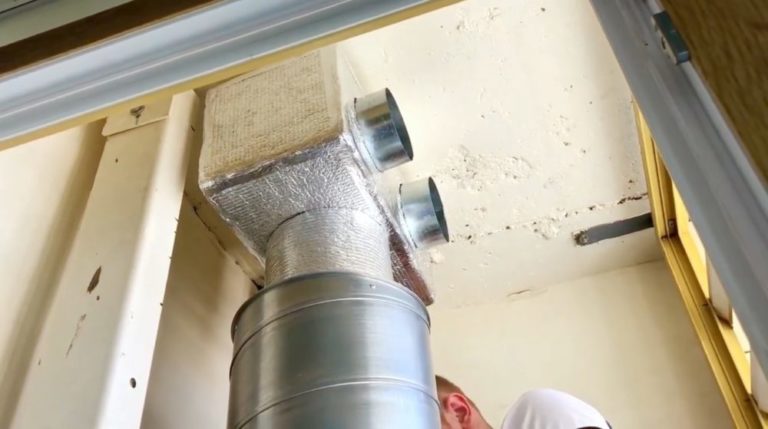

- Монтирайте камера за разпределение на въздуха върху ауспуха. Оттам разпределете вентилационните канали в целия апартамент.

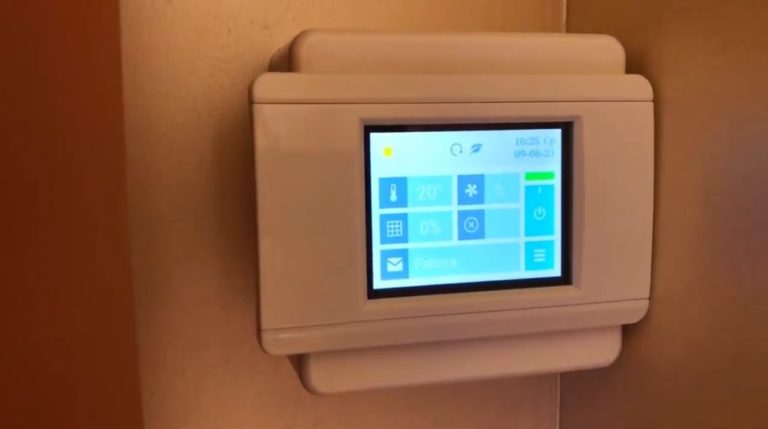

- Монтирайте контролния панел на климатичния агрегат. Свържете електрическото оборудване.
Тествайте вентилационната система. Задайте подходящите режими на дистанционното управление и проверете въздушния поток от дифузорите.
За повече информация относно стъпка по стъпка инсталирането на автономна вентилация, гледайте видеото.
Нека обобщим с кратки отговори на належащи въпроси
Под захранващо и изпускателно устройство разбираме устройство с вентилатори и друго оборудване, което разпределя въздушните потоци през вентилационните канали.
Системата за подаване служи за изпомпване на свеж въздух в помещението.
По-добре е да има изпускателна вентилационна система, при която замърсеният въздух с неприятни миризми се отстранява принудително от помещението с вентилатор.
Системата е подходяща за обществени места, частни къщи и апартаменти с площ над 100 м2.
