Правим вентилация в гаража със собствените си ръце

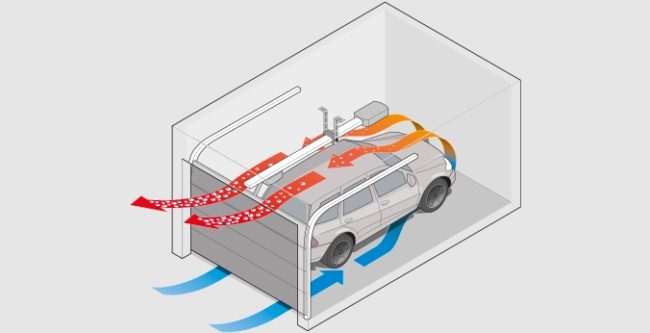

За да се осигури обмен на въздух и отстраняване на влага, в гаража е необходима ефективна вентилация с естествена или принудителна циркулация на въздуха.

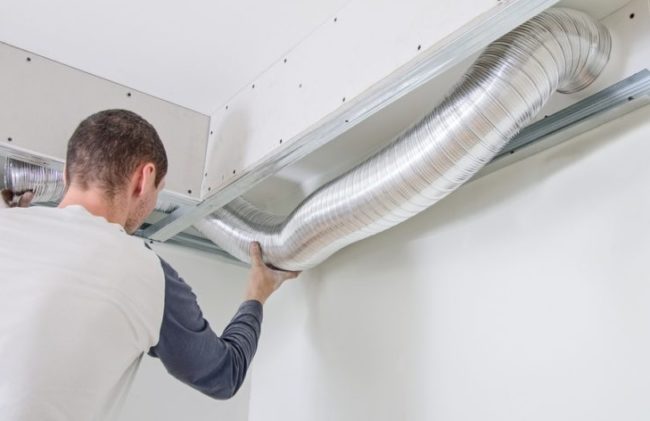

Можете сами да сглобите обикновена качулка от PVC канализационна тръба, като закрепите въздуховодите към тавана.

Използвайте пролуките във вратите и прозорците за вентилация. Ако под гаража има мазе или дълбока ревизионна яма, изградете система за подаване и изпускане на въздух от PVC или азбестови тръби, с канали, преминаващи през двете помещения. Ще обясня как да създадете проста и евтина вентилационна система с подробно описание на всеки процес.

Коя е най-добрата вентилационна система за гараж?

Има три вентилационни системи: естествена, принудителна и комбинирана. Изборът зависи от параметрите на гаража. За малко, сухо пространство със или без ревизионна яма и мазе е достатъчна проста естествена система.

Ако гаражът е постоянно влажен, изберете принудителна или комбинирана вентилация.

Тази система често е подходяща за пространства с мазе и инспекционна яма, тъй като ниско разположените зони остават влажни дори през горещите лета. Нека разгледаме плюсовете и минусите на избора на правилната система. Тази система ще помогне за премахване на влагата. Направи си сам обезвлажнител.

Естествена вентилация с подаване и изпускане

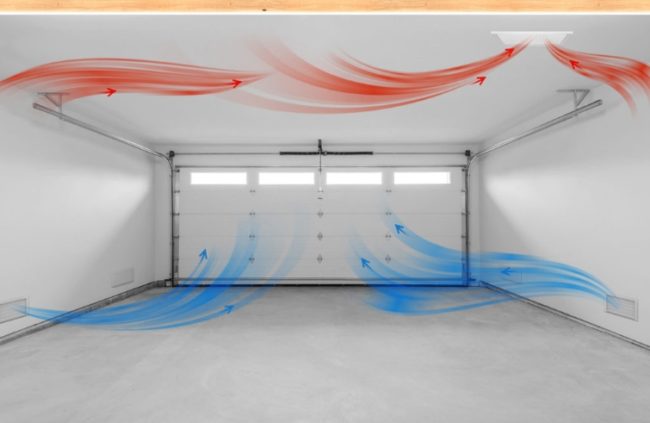

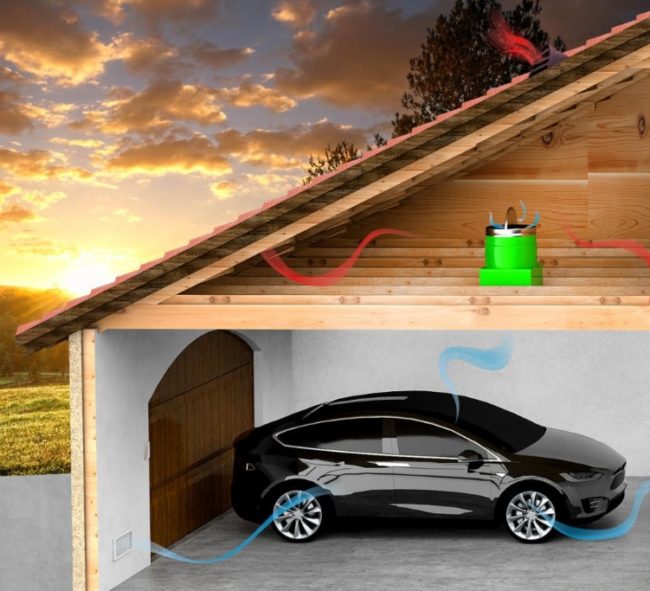

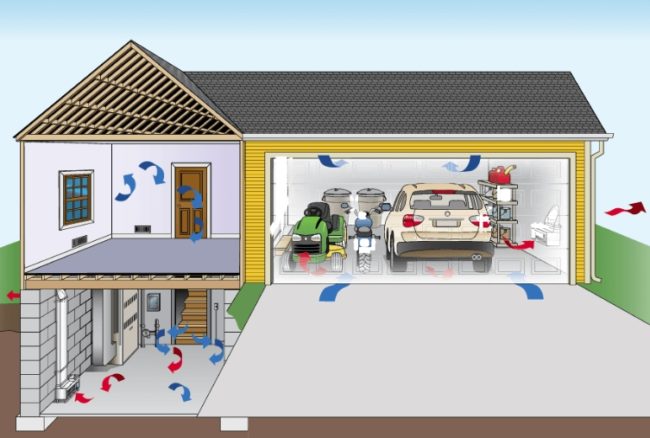

Най-простата система циркулира въздушните потоци поради температурната разлика и разликата в налягането между външната и вътрешната част на гаража. Системата се състои от два елемента:

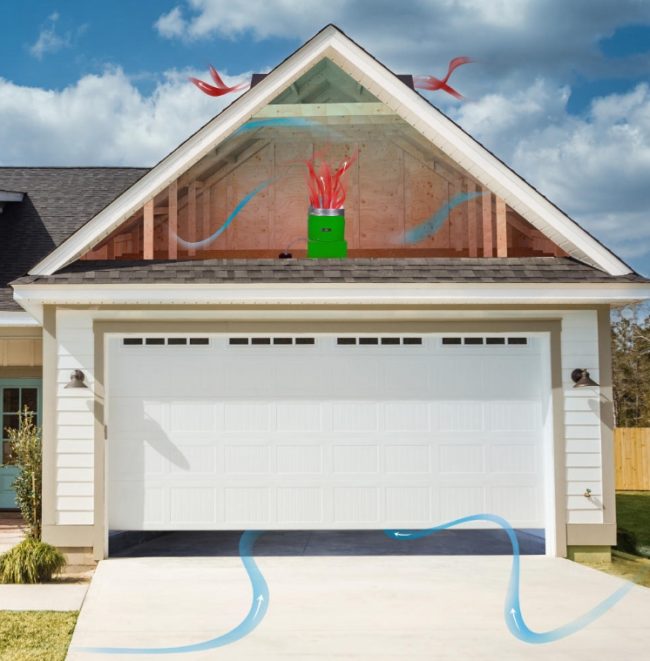

1. Абсорбатор за отстраняване на въздух и влага. Тръбата излиза навън през покрива или горната част на стената. В най-простия вариант, каналът е разположен под тавана. По-сложен дизайн за гараж с мазе изисква другият край на тръбата да бъде спуснат до тавана на помещението на долното ниво. Допълнителен канал е предвиден под тавана на помещението на горното ниво. Двуканален абсорбатор ще отвежда влажния въздух от гаража и мазето.
2. Въздуховод за подаване на свеж въздух. Тръбата излиза навън в долната част на стената, приблизително на 20-30 см от пода. Ако гаражът има мазе, трябва да се монтира допълнителен въздуховод, който да се простира до пода на долното ниво.

Естествената вентилация е евтина. Дори тийнейджър може да сглоби въздуховоди от PVC канализационна тръба. Допълнително предимство е, че системата не изисква електричество. Обменът на въздух се осъществява непрекъснато.

Естествената вентилация често е по-добра от принудителната вентилация за гаражи, защото въздуховодите не са оборудвани с вентилатори. Когато те са изключени, лопатките се превръщат в пречка за въздушния поток.

Обменът на въздух в системата за принудителна вентилация спира, докато собственикът на гаража не включи оборудването. Освен предимствата, ще се сблъскате и с някои недостатъци на естествената вентилационна система:

• През лятото навън е по-топло, отколкото в гаража. Студеният въздух, поради законите на физиката, остава в долната част на помещението и не се издига до тавана, за да бъде изхвърлен през абсорбатора. Циркулацията се забавя или спира напълно. Ще срещнете подобен проблем през зимата, когато навън е размразено, но в неотопляем гараж е студено.
• Поради резки промени в налягането, естествената вентилация се превръща в източник на течение в гаража.

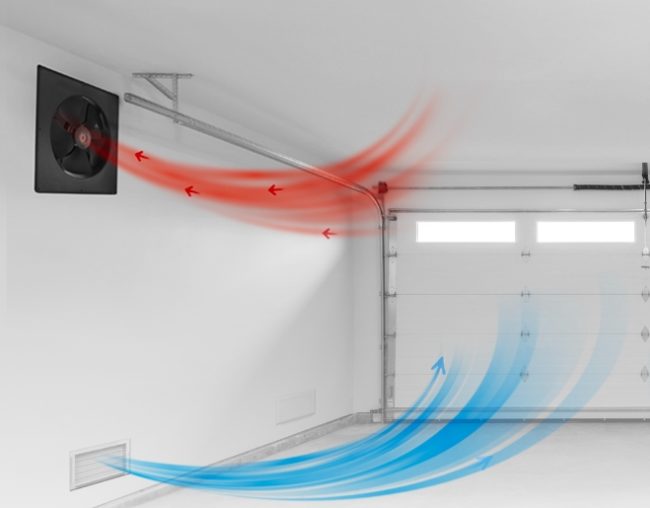

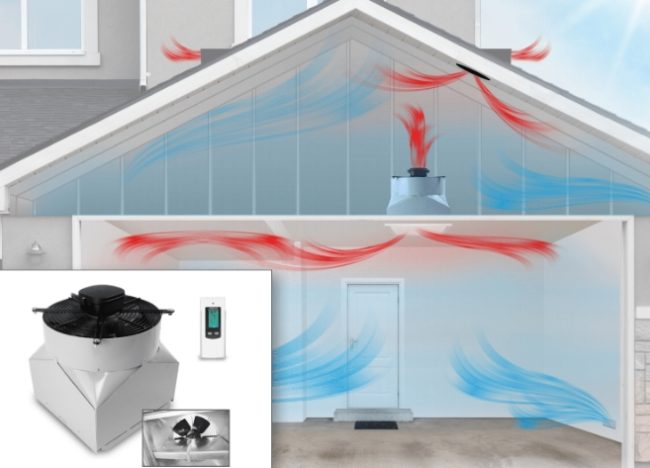

Принудителна вентилация

Системата подобно се състои от захранващи и изпускателни канали, но обменът на въздух се постига чрез принудителна циркулация на въздуха от вентилатори. Вътре в каналите е разположено аксиално или канално оборудване.

Усъвършенстваните системи за бензиностанции са проектирани с рекуператор. Този уред може да загрява или охлажда въздушни потоци, да ги филтрира и разпределя през въздуховоди.

Предимства на принудителната система:

Недостатъците включват високата цена на оборудването и трудността при самостоятелно инсталиране. Системата е зависима от електричество.

Ще трябва да плащате за използваните киловати. Ако токът спре или оборудването се повреди, обменът на въздух се забавя.

Комбинирана вентилация

По отношение на сложност, ефективност, предимства и недостатъци, комбинираната система е нещо средно между естествената и принудителната вентилация. Системата се състои от въздуховоди и един вентилатор.

На абсорбатора или на входящия абсорбатор се монтира изпускателна система или вентилаторна система. Най-често на абсорбатора се монтира вентилатор. Въздухът отвън навлиза в гаража естествено през входящите отвори. Вентилатор отвежда отработения въздух от помещението през изпускателния канал.

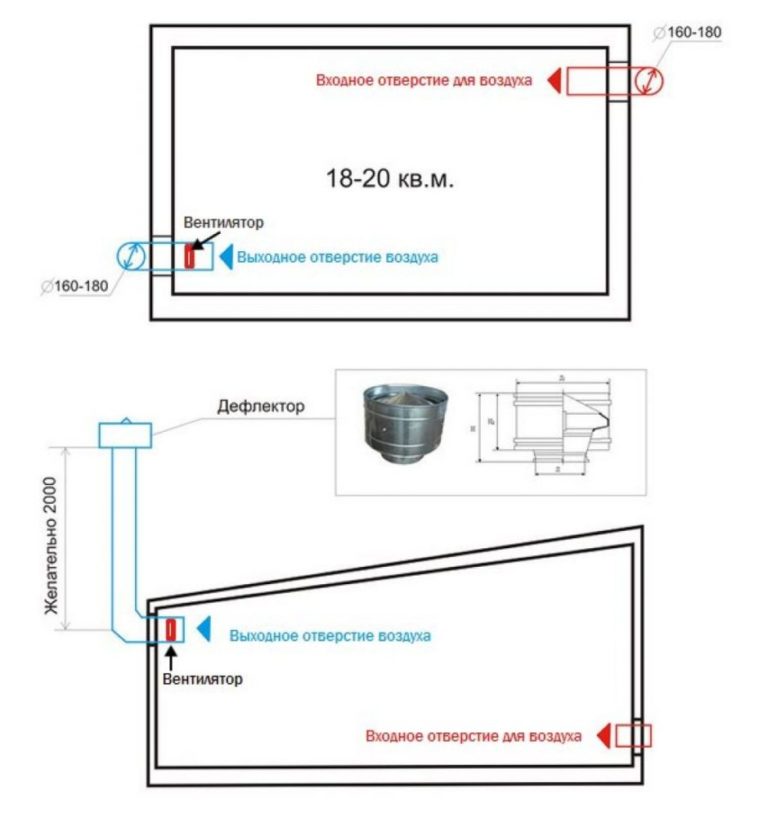

Комбинирана вентилационна система с вентилатор за отвеждане на въздуха

Предимства на комбинираната система:

• независимост на циркулацията на въздуха от температурните и налягателните разлики;
• лесен за самостоятелно сглобяване;
• достъпност поради минималното количество оборудване.

Недостатъкът е зависимостта от електричество. Трябва да плащате за киловатите, а когато вентилаторът е изключен, циркулацията на въздуха е намалена.

В сравнение с многофункционалната система за принудителна вентилация, недостатъкът на комбинираната вентилация е невъзможността за почистване, затопляне или охлаждане на въздушните потоци поради липсата на рекуператор.

Стандарти и изчисления за вентилационни системи за гаражи

Според SNiP 21-02-99, за всяко паркомясто за лек автомобил в гараж трябва да се осигури обмен на въздух от 180 м.³/ч. Пълен цикъл за единица време се нарича честота. Препоръчителната температура през зимата е +5^ОС.

За големи гаражни помещения на бензиностанции (станции за техническа поддръжка), където се извършва ремонт и поддръжка на превозни средства, се установяват стандарти за кратност с нарастващ коефициент от 6 до 10.

За да изчислите вентилацията, първо изчислете обема на помещението, като умножите ширината по дължината и височината на сградата. Ако имате бензиностанция, допълнително умножете резултата с коефициент, съответстващ на съответния процент на обмен на въздух.

След като сте изчислили необходимата скорост на обмен на въздух, изчислете напречното сечение на канала. Професионалните инженери използват формули, таблици и компютърни програми. За собственик на домашен гараж са достатъчни прости изчисления с помощта на онлайн калкулатор.

Нека използваме тръба с диаметър 100 мм като основа. Нормалният дебит на въздуха за естествена вентилация се счита за 0,5-1 м/с. Като въведете по-голямата стойност от 1 в прозореца на калкулатора, ще получите изчислението на дебита на въздуха за кръгъл въздуховод с дължина 28 м.³/ч.

Прочетете също: формули, изчисления и стандарти за скорост на въздуха във въздуховода, какво влияние оказва напречното сечение на канала и друга информация по темата.

За канал с квадратно напречно сечение 100x100 мм, индикаторът ще бъде 36 м³/ч. За да осигурите многократна вентилация на целия гараж, увеличете броя на въздуховодите или използвайте тръби с по-голям диаметър.

В система с принудителна циркулация на въздуха, дебитът на въздуха се увеличава от работещите вентилатори. Точната стойност зависи от параметрите на оборудването. При изчисляване използвайте данни за конкретни вентилатори, които могат да бъдат намерени в техническата документация на производителя.

Знаейки дебита на въздушния поток на вентилатора, въведете стойността в онлайн калкулатора. Например, при дебит на въздушния поток от 10 m/s, дебитът на въздушния поток в кръгъл канал с диаметър 100 mm ще бъде 283 m3.³/ч, квадрат – 360 м³/ч.

Какво е необходимо за монтаж на вентилация?

Системите за принудителна вентилация са сложни за изчисляване и инсталиране. Оборудването е скъпо и е по-подходящо за бензиностанции и луксозни гаражи с няколко автомобила. Естествената вентилация е по-лесна за самостоятелно инсталиране.

Материалите, от които ще се нуждаете, са:

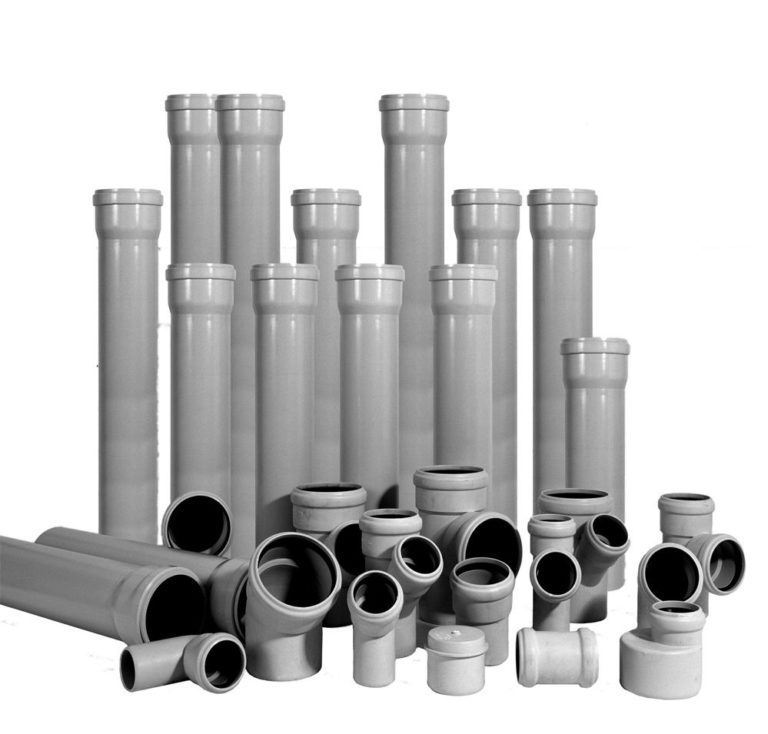

• PVC канализационна тръба;
• профилни елементи: тройници, колена, тапи;
• Скоби за закрепване на тръби към стени и тавани.

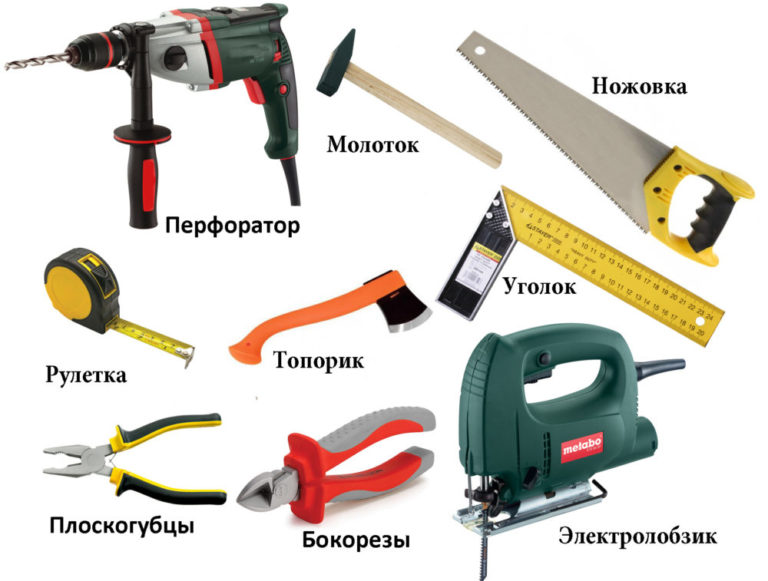

Ще са необходими следните инструменти:

• перфоратор с функция за пробиване;
• свредла за бетон, метал, диамантено-пробивни машини за рязане на отвори в стоманобетон;
• ролетка, молив или маркер;
• уплътнител или монтажна пяна;
• ножовка за метал или шлайфмашина за рязане на тръби.

Можете да монтирате изпускателни щрангове от метални или азбестоциментови тръби. Те обаче са трудни за работа, а свързването на завои и разклонения е трудно. Металната тръба корозира от влага. Каналът бързо се запушва с ръжда, което изисква често отстраняване.

От всички опции, изберете PVC тръби. Пластмасата е лека, не корозионна и лесна за рязане с ножовка.

Ако изберете комбинирана система, ще трябва да закупите вентилатор в допълнение към материалите. Ще ви трябват също анкери, медна тел за окабеляването и предпазител със защита или стандартен прекъсвач.

Сглобяване на комбинирана вентилационна система в гараж с вентилатор за отвеждане на въздуха

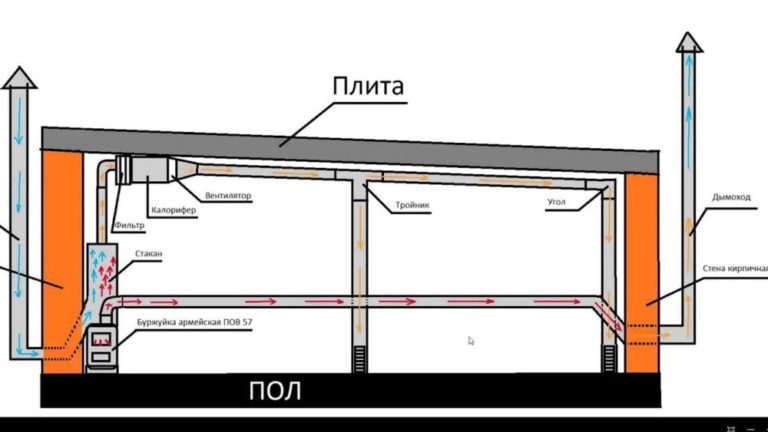

Можете да проветрите отопляем гараж с помощта на вентилатор, монтиран отвън. Организирайте въздушния поток през всмукателния канал, минаващ под печката. Спуснете тръба за климатизация от вентилатора, монтиран на горната стена, като я свържете с тройник към входящия канал.

Недостатъкът на този дизайн е сложността на неговото изпълнение. Ще трябва да изолирате външния въздуховод и да създадете монтажна и влагозащитна конструкция за вентилатора. За да опростите задачата, използвайте различен подход:

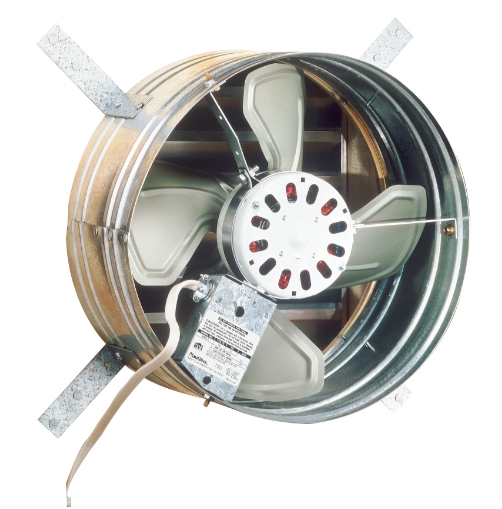

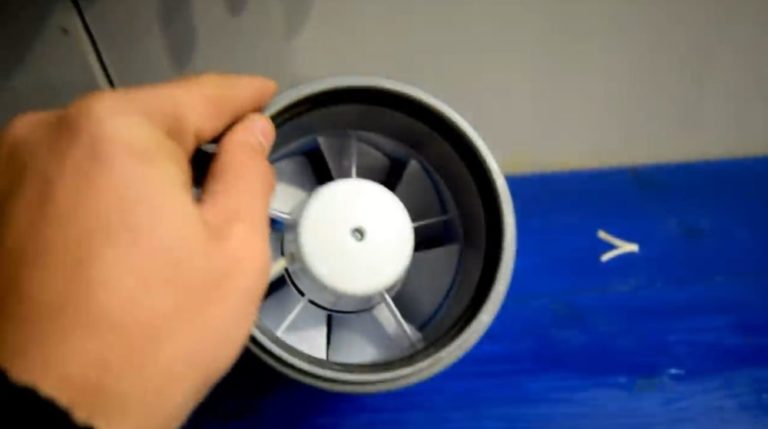

1. Монтирайте вентилатора за отвеждане на въздуха на закрито. Изберете модел, който пасва на PVC фитинга за дренажната система. Закрепете здраво корпуса на вентилатора вътре в широката част на ръкава. Прокарайте електрическите кабели. Уверете се, че уредът е включен и духа въздух към абсорбатора.

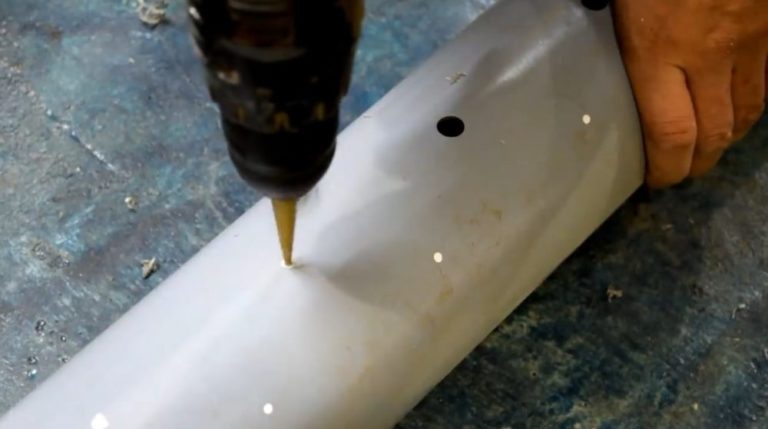

2. За изпускателния канал вземете 3-метрова PVC канализационна тръба с диаметър 110 мм. Използвайте електрическа бормашина, за да пробиете отвори за изпускателния канал. Направете отворите шахматно разположени, на разстояние 10 см един от друг. Пробийте два реда отвори по цялата дължина на тръбата от едната страна.

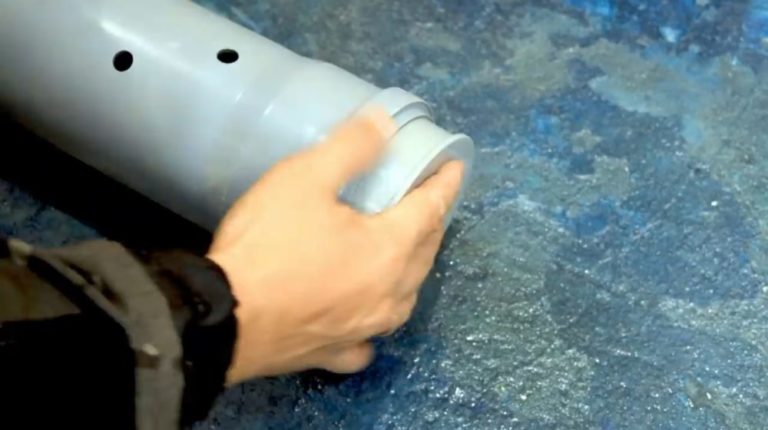

3. Затворете задънения край на изпускателния канал с тапа.

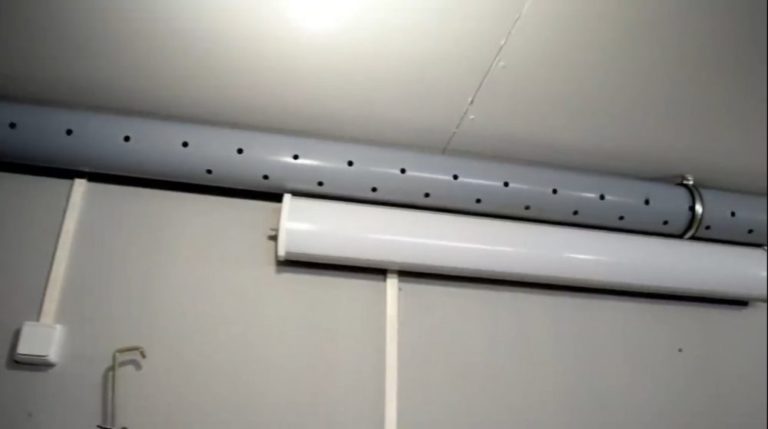

4. Закрепете перфорирания канал към тавана със скоби. Позиционирайте канала с отворите надолу над маса или друга зона, където е необходимо максимално отстраняване на застоял въздух.

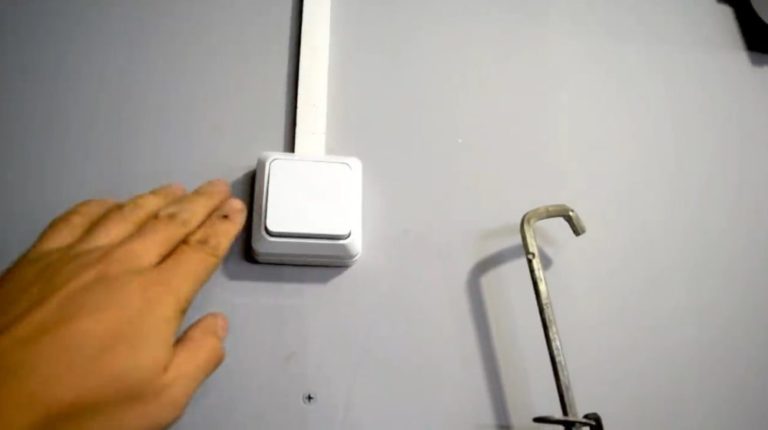

5. Инсталирайте превключвател на стената, за да контролирате работата на вентилатора за отвеждане на отработените газове.

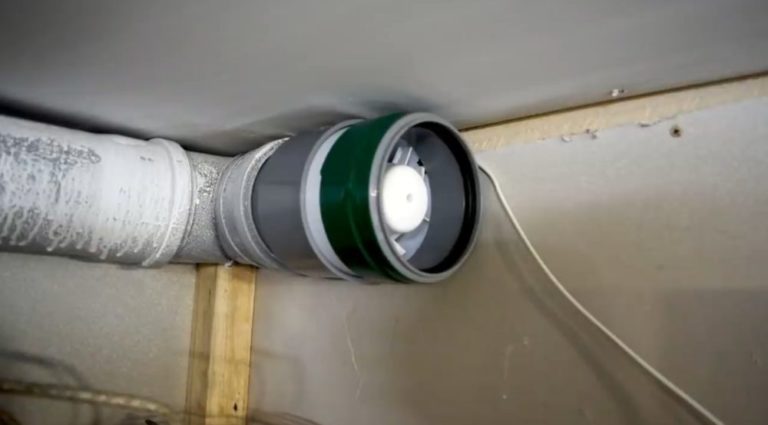

6. Към свободния край на тръбата, където няма щепсел, свържете предварително подготвен PVC ръкав с вентилатори вътре чрез оформен завой.

7. С помощта на оформени адаптери свържете въздуховода с вентилатора към изпускателната тръба, която преминава през покрива на гаража към улицата.

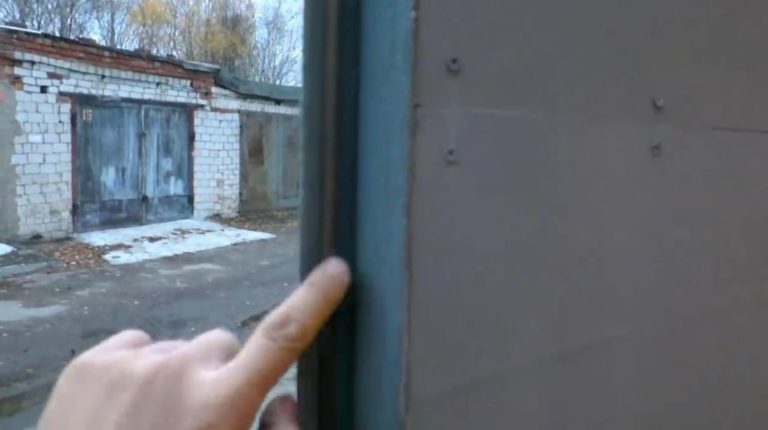

8. Осигурете приток на свеж въздух през пукнатините на вратата. През зимата тези пукнатини могат да бъдат запечатани за изолация. Уплътненията няма да повлияят на притока на въздух; малките пукнатини ще останат.

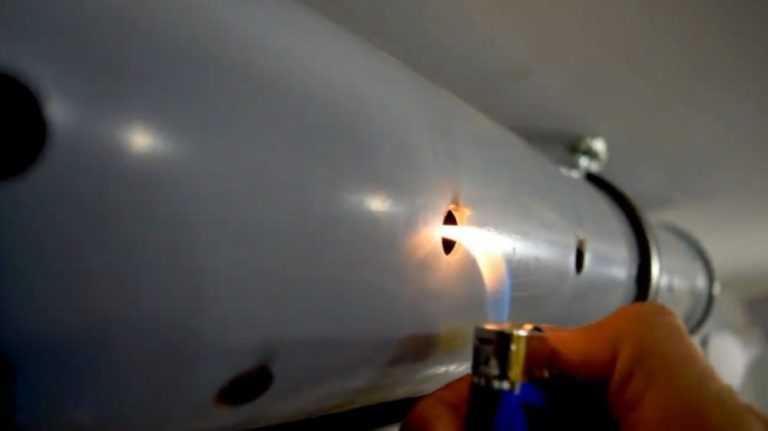

9. Включете вентилатора и проверете тягата с по-лек пламък. Пламъкът трябва да бъде засмукан в канала през перфорациите.

Принудителната вентилация надеждно отстранява мръсния въздух, но кондензът може да замръзне във вътрешността на щранга през зимата на открито. За да предотвратите натрупването на лед, изолирайте тръбата на покрива на гаража.

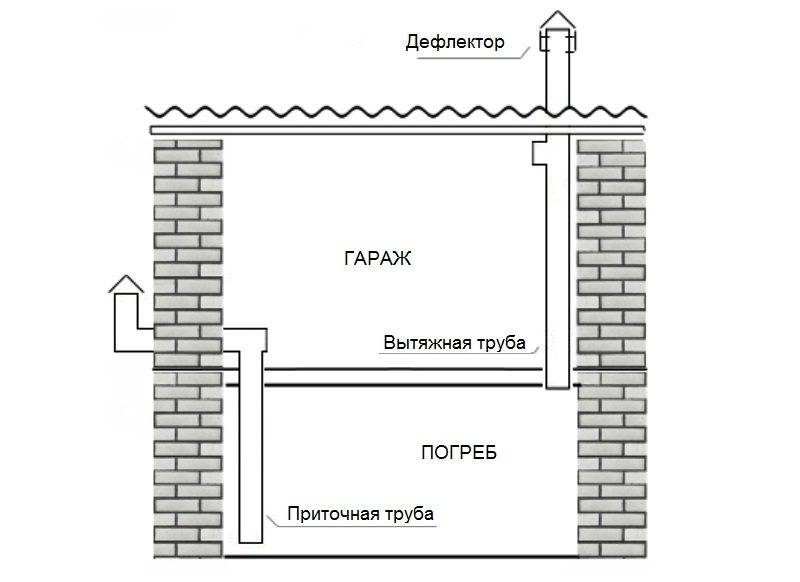

Сглобяване на естествена вентилация в гараж с мазе

Разберете как направете вентилация в мазето С една и две тръби - много диаграми, съвети за избор на диаметър на въздуховода и др.

Вторият вариант, който предлагам, е проста система за естествена вентилация. Тя е сложна от необходимостта да се осигури обмен на въздух в мазето под гаража. За по-голяма яснота, нека разгледаме процеса на инсталиране стъпка по стъпка:

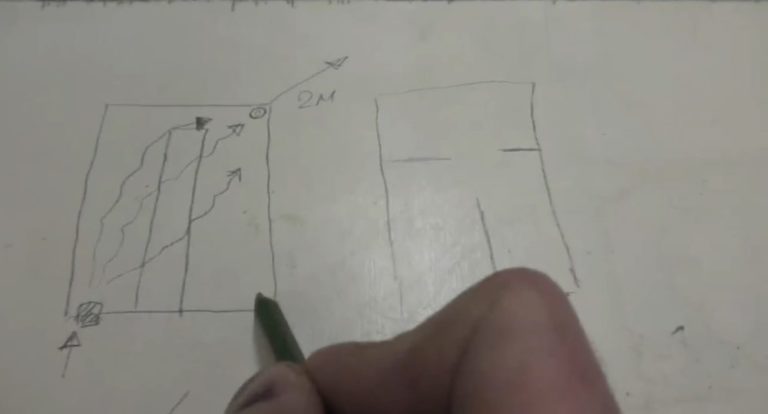

1. Начертайте диаграма на гаража и мазето. Маркирайте местата на отворите за изпускане и всмукване на въздуха и каналите.

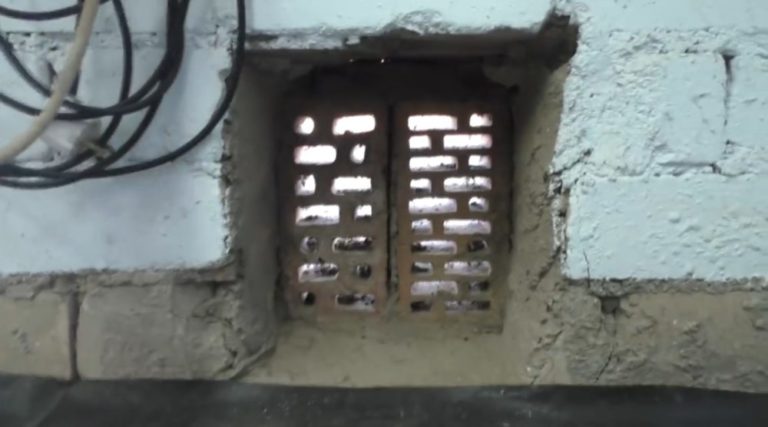

2. Използвайте перфоратор, за да пробиете два отвора за въздух в долната част на стената. Покрийте ги с решетка, за да предотвратите влизането на домашни любимци в стаята.

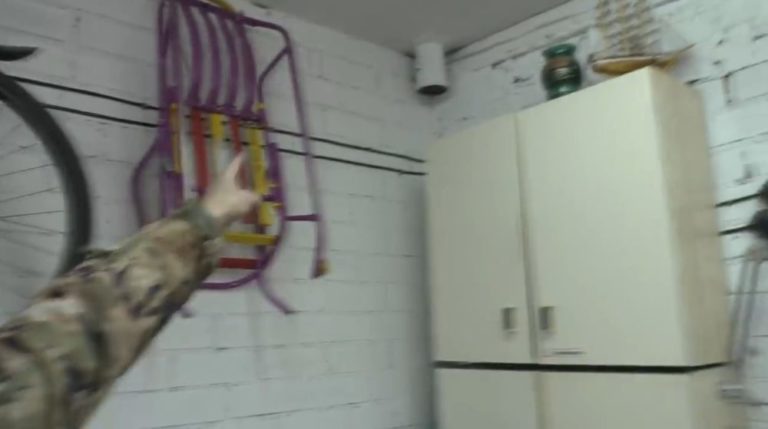

3. От гаража, в ъгъла срещу входа на въздух, прокарайте изпускателния канал през покрива навън. Спуснете долния край на канала на 20-30 см под тавана.

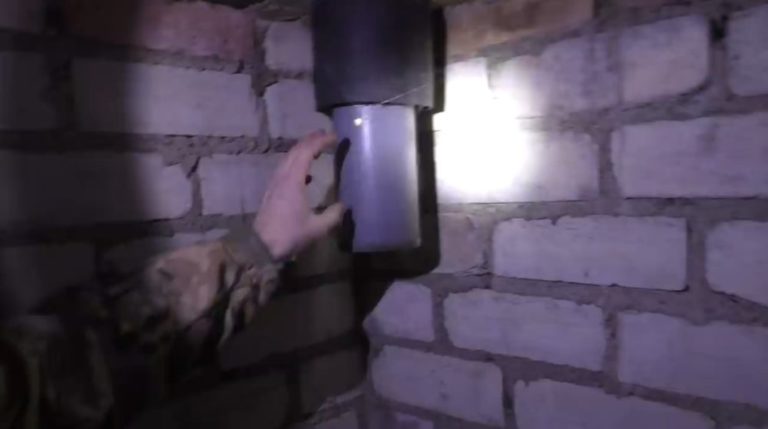

4. Монтирайте изпускателна тръба в друг ъгъл на гаража, за да проветрите мазето. Покрийте я с изолация, за да създадете течение. Прекарайте единия край през покрива навън. Прекарайте другия край на изпускателната тръба през пода на гаража в мазето, където близо до тавана трябва да се остави удължение с дължина 20-30 см.

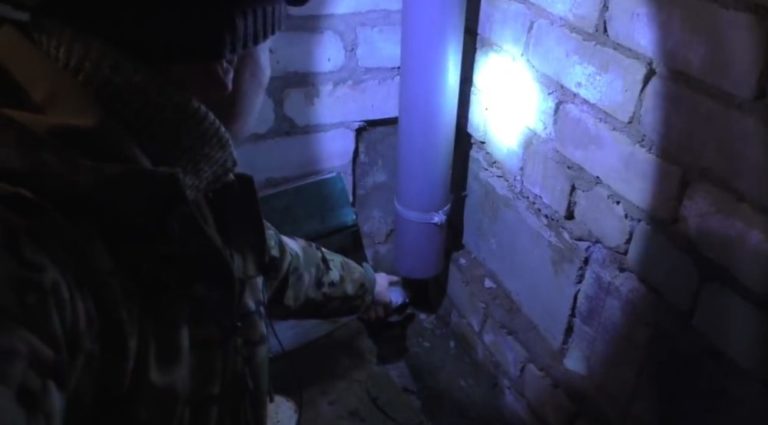

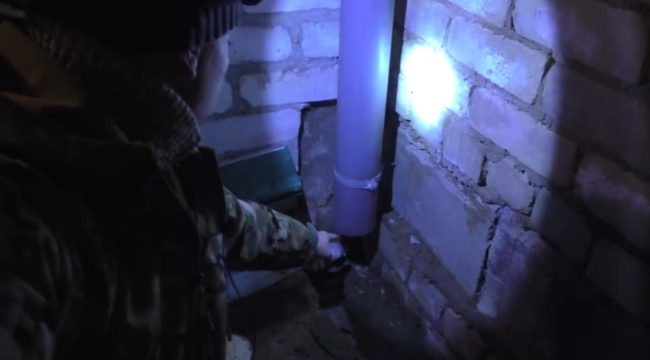

5. Монтирайте отделен захранващ канал вътре в мазето в ъгъла срещу аспиратора. Спуснете долния край на канала към пода, оставяйки разстояние от приблизително 20 см.

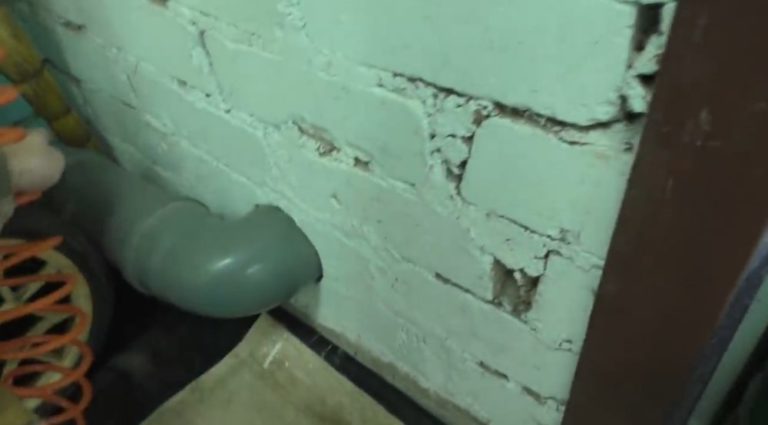

6. Прекарайте горния край на вентилационния отвор през тавана в гаража. С помощта на фитинги удължете вентилационния отвор по пода през стената навън, където е подготвен втори вентилационен отвор с решетка.

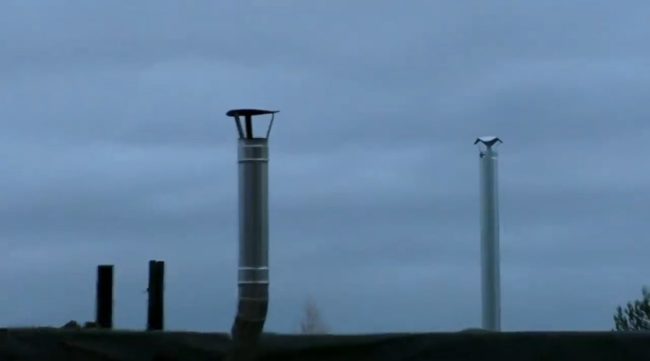

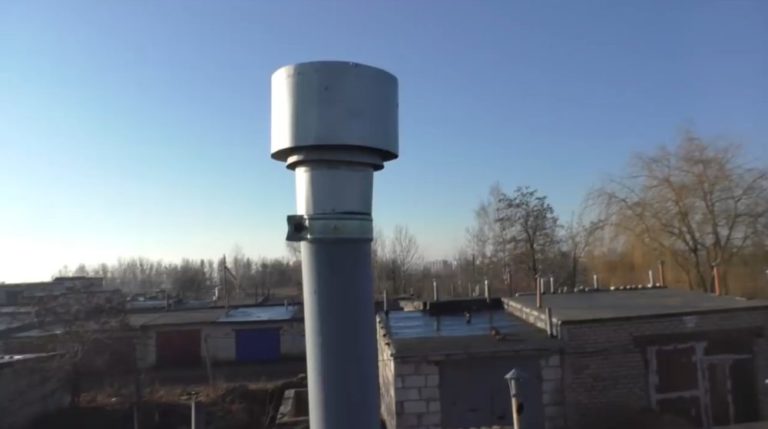

7. Монтирайте на всеки капак на покрива дефлекторОбщо трябва да има две тръби: една от гаража и една от мазето.

Проверете тягата близо до всмукателните и изпускателните отвори със запалка или лист хартия. Монтирайте клапи, за да регулирате дебита на въздуха. Запечатайте пролуките, където каналите преминават през стените, с уплътнител или пяна.

Отговори на най-належащите въпроси
