Правим вентилация в мазето с една и две тръби

Искате да подобрите условията за съхранение на реколтата си, но не знаете как да проветрите избата си? Първо, начертайте диаграма и изчислете размера на въздуховодите.

За еднотръбна Инсталирайте изпускателна система и организирайте подаването на въздух през вратата. Двойна тръба Вентилацията в голямо мазе или под гараж ще се състои от изпускателен и захранващ канал.

В тази статия ще обсъдим по-подробно диаграмите, изчисленията, принципите на работа и видовете вентилационни системи. По-долу ще намерите стъпка по стъпка инструкции за инсталиране на еднотръбни и двутръбни комунални системи. Ще научите какви материали и инструменти са необходими, как да се борите с кондензацията и как да изсушите влажно мазе. Отговори на често задавани въпроси ще намерите в края на статията.

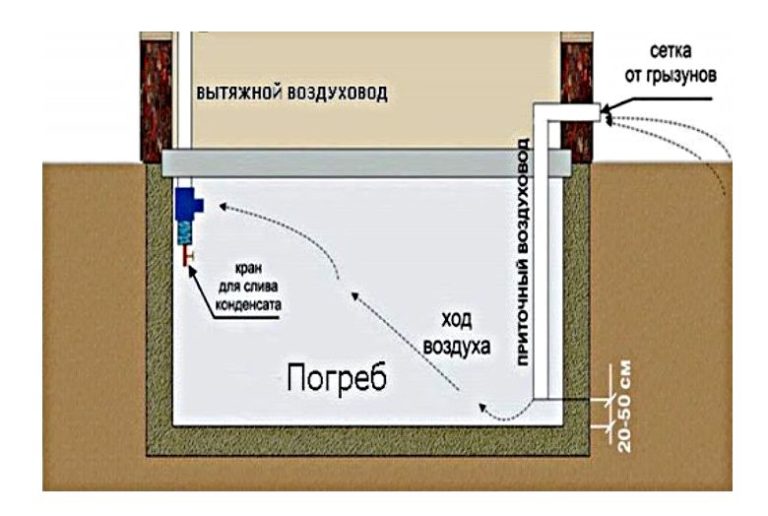

Схеми за вентилация на мазета

За вентилация на мазе под къща се използва еднотръбна или двутръбна система. Двутръбната система използва един изпускателен канал. За да се гарантира работата на еднотръбната система, изпускателният канал се монтира на стената срещу вратата.

Тръбата се извежда на улицата, а под тавана в мазето се оставя изпъкнала част. 20-30 см разклонителна тръбаПритокът на въздух се осигурява през леко отворена врата или специално оставени пролуки в рамката на вратата. В долната част на рамката може да се изреже прозорец и да се прикрепи амортисьор за регулиране на скоростта на обмен на въздух.

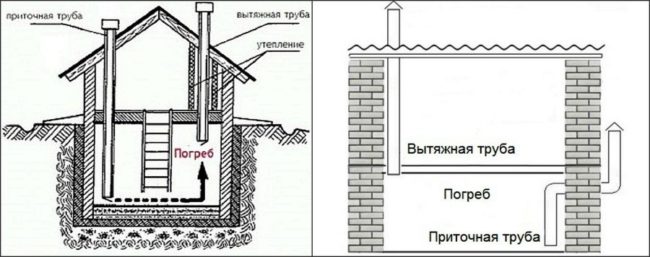

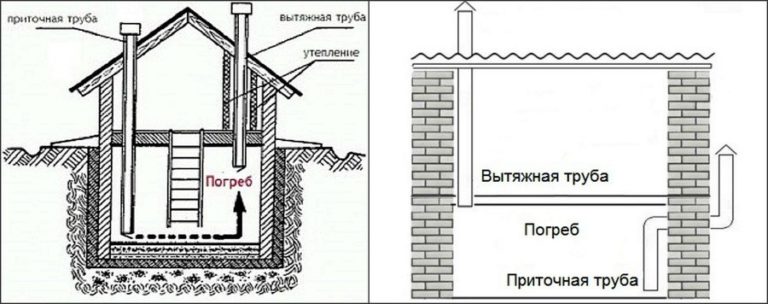

Вторият използван вариант 2 въздуховодаЗа да работи двутръбна вентилационна система, отворите за подаване и изпускане на въздух са разположени близо до противоположните стени. Циркулиращият въздух трябва да преминава през цялото помещение. Изпускателният канал е проектиран като еднотръбна система.

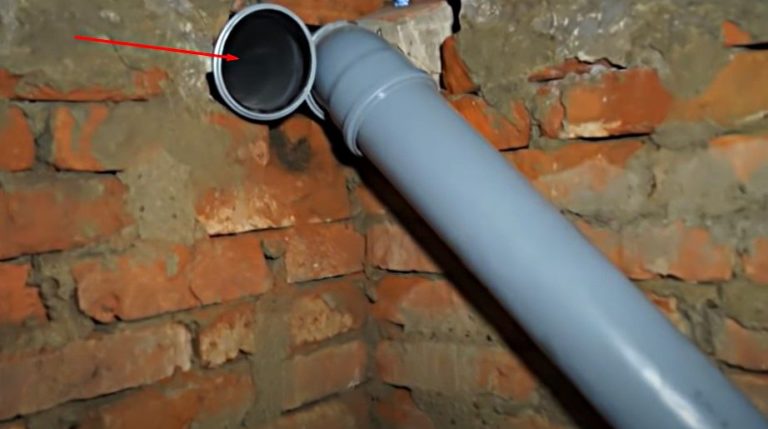

От страната на мазето под тавана е оставена тръба с дължина 20-30 см, а общата тръба се извежда навън. Каналът за подаващ въздух също се извежда от мазето, но вътре в помещението е спуснат до пода с пролука. 30-50 смНа открито, абсорбаторът винаги е по-висок от захранващата тръба.

Как работи вентилацията

Независимо от дизайна, вентилационният процес следва един и същ принцип. Свеж въздух отвън се вкарва през всмукателния отвор. Замърсеният въздух, съдържащ влага, се изхвърля в атмосферата през изпускателния отвор.

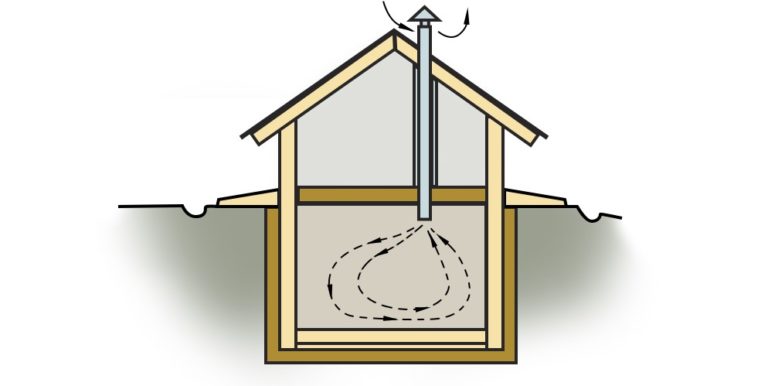

Еднотръбна система Вентилационната система на мазето получава въздух през отворена врата или вентилационни отвори, монтирани на вратата. Въздухът преминава през цялото помещение, за да достигне до изпускателната тръба.

Прочетете също:

Дизайнът и предназначението на вентилационна решетка с възвратен клапан, монтаж

Монтиране на климатик в апартамент или частна къща самостоятелно

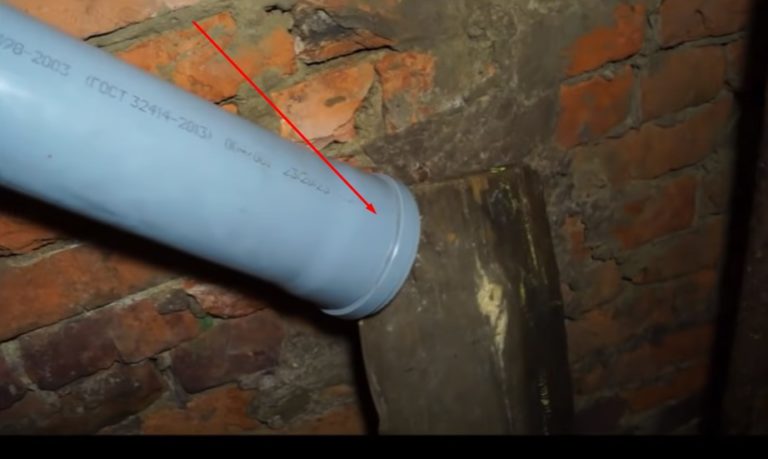

В двутръбна система Входящият въздух влиза през тръба, спусната до пода в мазето. Въздухът циркулира по подобен начин в цялото помещение, за да достигне до абсорбатора, изрязан близо до тавана.

Независимо от един и същ принцип на работа на веригите, интензивността на обмена на въздух зависи от вентилационното устройство:

1. Естественият обмен на въздух е типичен за вентилационни системи, които не са оборудвани с канални вентилатори. Въздушните потоци циркулират поради разликите в температурата и налягането. Студеният входящ въздух се спуска към пода. След като се затопли и се замърси, въздухът се издига към тавана и се изпуска през абсорбатора.

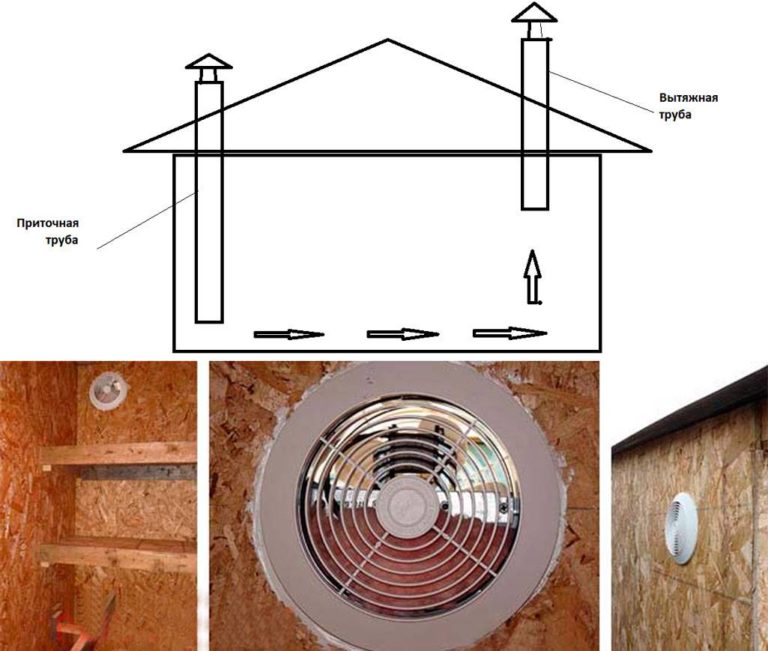

2. Принудителната обмяна на въздух е типична за вентилационните системи с вентилатори за изсмукване и подаване. Въздухът е принуден да циркулира в цялото мазе, независимо от температурните разлики и разликите в атмосферното налягане.

Естествената вентилация е от съществено значение за малките домашни мазета. Тази система е независима от електричеството и е по-лесна за поддръжка и монтаж. Нейният недостатък е зависимостта ѝ от посоката на вятъра, атмосферното налягане и температурните колебания.

Ако естественият обмен на въздух не отстранява конденза от мазето, на изпускателния отвор се монтира вентилатор. Приточният въздух се подава естествено. Тази вентилационна система се нарича смесена или комбинирана.

За големи мазета, където естествената вентилация не е достатъчна, за да осигури пълен обмен на въздух, се инсталира система с принудителна вентилация или механична система. Тази система е подходяща за ферми и жилищни сгради.

Разликата между вентилация в мазе под къща и гараж

В крайградските райони гаражът и мазето често се комбинират. Тези различни пространства изискват индивидуален микроклимат. Избата изисква чист, хладен и умерено влажен въздух, за да се запази реколтата. Трябва да се предотвратява навлизането на отработени газове, химикали и миризми.

Гаражът се нуждае от сух и топъл въздух. Високата влажност ускорява разпадането на металните части на автомобила. Студът създава дискомфорт за собствениците на автомобили, когато се налага да извършват ремонти през зимата.

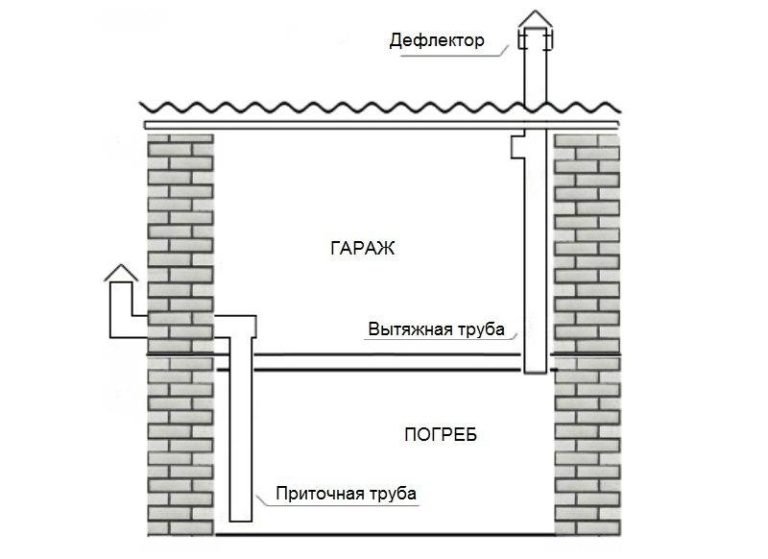

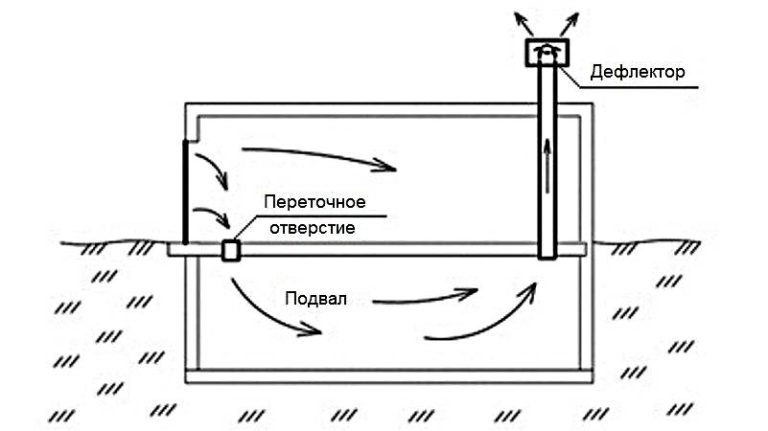

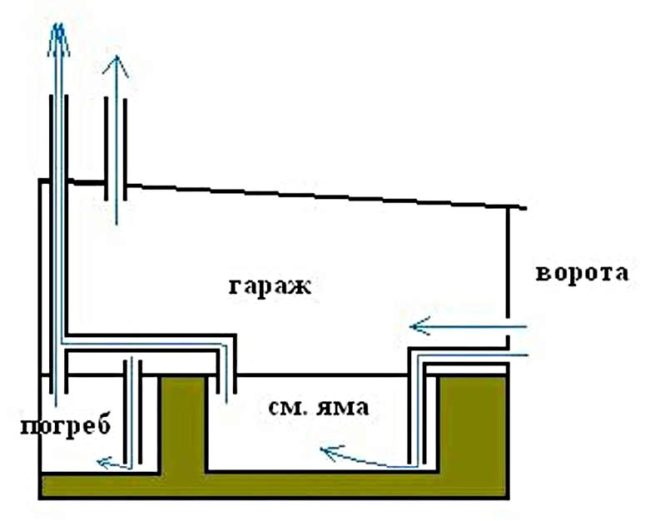

Диаграма на въздушния поток в гараж

В хладно помещение върху горещия двигател се образува конденз. За да предпази частите на автомобила от корозия и да създаде комфортна работна зона, собственикът отоплява гаража. Топлината не трябва да прониква в мазето, където храната може да се развали.

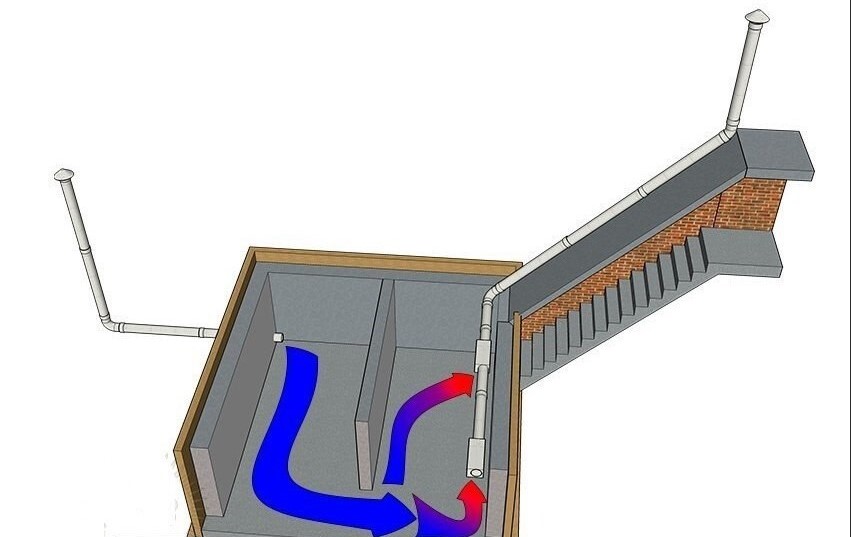

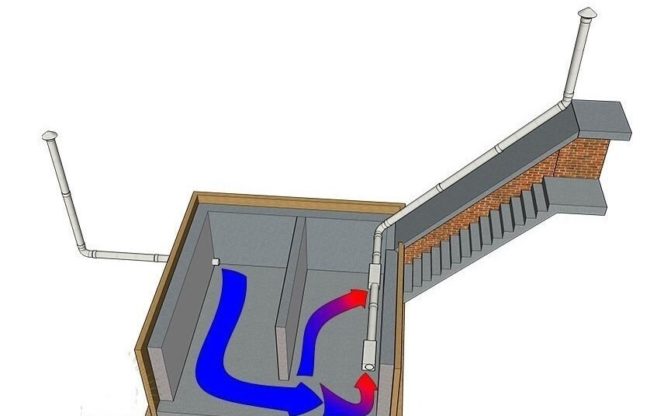

За да се създаде благоприятен микроклимат, вентилационната система на мазето на гаража е конфигурирана с помощта на комбинирана система. Инженерната система се състои от две вентилационни системи. За мазето винаги се използва двутръбна система. От гаража могат да излизат две тръби - обща вентилационна тръба и входна вентилационна тръба. Каналите са оборудвани с тройници за всмукване и отвеждане на въздух от горното помещение.

Ако желаете, можете да инсталирате еднотръбна система в гаража. Препоръчително е абсорбаторът да остане с един тройник под тавана на горното ниво. Това ще намали количеството материал, необходим за въздуховодите, и ще трябва да изрежете само един отвор в покрива.

Най-удобният начин за вкарване на въздух в гаража е през пролуки във вратата или специално монтирани вентилационни отвори. Отворите се изрязват в долната част на стената, разположени на приблизително 50 см от пода.

Движение на въздуха в гараж

Входен отвор

Когато използвате еднотръбна система за гараж, захранващата тръба от мазето не е задължително да се прокарва през покрива на горното ниво. Прокарайте въздуховода през подовата греда и стената на гаража. Ако гаражът има ревизионна шахта, ще са необходими допълнителни въздуховоди за подаване и изпускане.

Коя схема да избера?

Докато правилната вентилация за мазе и гараж се организира с помощта на комбинирана система, методът на вентилация за различен тип мазе зависи от неговото местоположение.

По-трудно е да се инсталира система за комунални услуги за складово помещение за храна под къщата. Вентилацията на мазето обикновено е двутръбна система. Изпускателните и приточните вентилационни отвори се прокарват отделно или са интегрирани в общата вентилационна система на сградата.

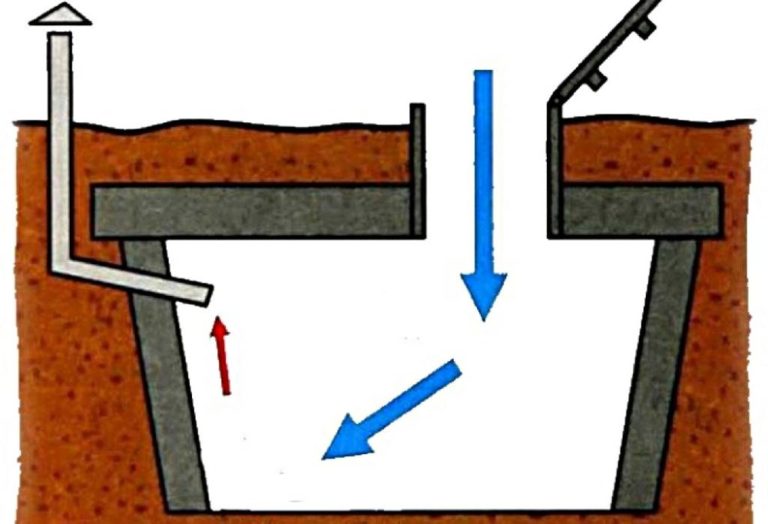

Ако мазето е разположено отдалечено от къщата или под жилищна сграда, но има отделен вход от улицата, можете да изградите еднотръбна вентилационна система. Тръбата служи като изпускателен канал в мазето, с изход към улицата през тавана. Входът е през отворена врата или вентилационни отвори в рамката на вратата.

Вземете предвид размера на мазето. Еднотръбна система е подходяща за малки помещения за съхранение на храна с размери 3x3 м, 2,5x3 м или подобни размери. За мазета, по-големи от 3x3 м, двутръбна система ще бъде по-ефективна.

Когато инсталирате система за комунални услуги за изба под частна къща, спазвайте следните правила:

1. Ако е възможно, прокарайте въздуховодите през отвори в основата, като ги закрепите към външната страна на стените.
2. Височината на захранващата тръба на улицата не трябва да надвишава 1 м.
3. Изпускателната тръба в мазето трябва да е с височина най-малко 2 м. Вземете предвид местоположението ѝ спрямо билото на покрива на къщата. Монтирайте изпускателната тръба на поне 50 см над гредата на билото. Ако покривът е плосък, е достатъчно да има височина от 30 см над покрива.
4. За да осигурите нормална тяга и да намалите кондензацията, изолирайте вентилационните канали.

Двутръбна система е подходяща за складове за хранителни продукти, построени в горещи райони. През лятото външната температура е по-висока, отколкото вътре в мазето. Естествената циркулация на въздуха е забавена в еднотръбна система.

Дори и с пълноценна двутръбна вентилационна система, обменът на въздух е труден. Инсталирането на канални вентилатори може да реши проблема. Просто инсталирайте механична изпускателна система и всмукателният въздух ще тече естествено.

Диаметър на въздуховода

В параграф 9 СНиП 31.01.2003 Посочени са параметрите за вентилационните отвори в мазето на жилищна сграда. Общият размер на вентилационните отвори трябва да бъде 1/400 от площта на мазето.

Ако една къща е построена в район с високи нива на радиация, се използва минимум 1/150 от площта на мазето. Вентилационните отвори не е задължително да са кръгли. Допускат се квадратни, правоъгълни, триъгълни и други форми.

На 1 м² Площта на вентилационния отвор на мазето не може да бъде намалена под 0,05 метра. В жилищните сгради, 1 м² В сутерена строителите монтират вентилационни отвори с диаметър 0,85 метра според проекта. Увеличаването на размера на вентилационния отвор изисква допълнително армиране за укрепване на основата.

В частен дом диаметърът на вентилационните отвори на мазето се изчислява по проста формула. За всеки 1 м² мазетата са разпределени 26 см² напречни сечения на каналите. Например, за мазе с площ от 5 м² Трябват ми тръби с диаметър 130 см.²Напречното сечение на въздуховода не трябва да е твърде малко. По-добре е да се монтират въздуховоди с по-голям диаметър и да се монтират регулируеми клапи за регулиране на въздушния поток.

Инструменти и материали

Ако искате да разберете подробно как да проветрите мазе, без да наемате работна ръка, започнете с подготовката на материалите. Домашните мазета не са особено взискателни от гледна точка на естетиката. За да спестите пари, можете да използвате леснодостъпни тръби: азбестоциментови, метални, поцинковани или пластмасови.

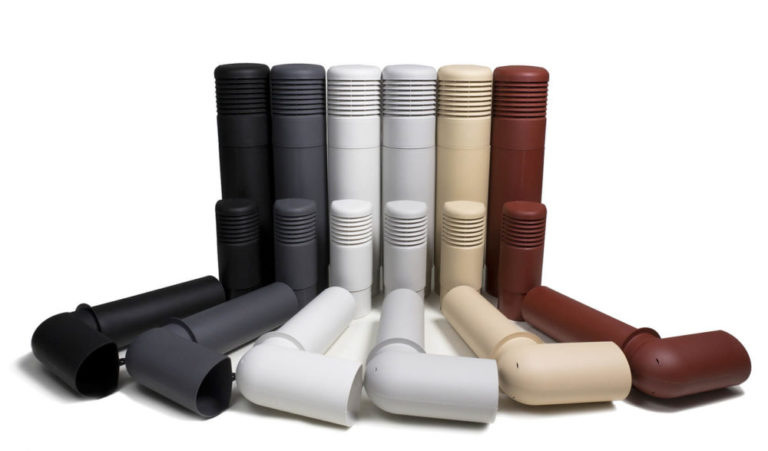

Ако нямате материал за въздуховоди, купете вентилационни канали. Каналите са скъпи, но антистатичният слой по вътрешните стени ще предотврати натрупването на прах и стесняването на въздушния проход.

Допълнителните материали, от които ще се нуждаете, включват скоби, винтове, пластмасови анкери и пяна. За изолиране на каналите използвайте влагоустойчива изолация. Подходящи са обвивки от разпенен полиетилен или оформени обвивки от полиуретанова пяна за тръби с определен диаметър.

За проекти „Направи си сам“ ще ви трябват перфоратор, ъглошлайф и електрическа бормашина. Също така, бъдете подготвени с чук, ролетка, нивелир и отвертка. Определете точния списък с материали и инструменти въз основа на обхвата и спецификата на проекта.

Стъпка по стъпка инструкции за инсталиране на двутръбна вентилационна система за изба.

Тъй като двутръбната система се счита за най-ефективната, ще започнем нашия преглед на това как правилно да инсталирате вентилация за мазе сами. Преди да започнете, запомнете три важни правила:

Спазването на най-простите правила ще ви помогне да проектирате надеждна вентилация.

Време е да преминем към инструкциите стъпка по стъпка:

1. За да се запази херметичността на избата, ще монтираме изпускателните и захранващите канали на страничната стена. За щранговете ще използваме азбестоциментови тръби с диаметър 110 мм. Здрави канали са необходими само за изхода. Най-добре е да ги удължите с леки PVC тръби с подобен диаметър. Направете овални отвори в страничната стена, приблизително в центъра на азбестоциментовите щрангове, за да поберете пластмасовите канализационни тръби, водещи към избата.

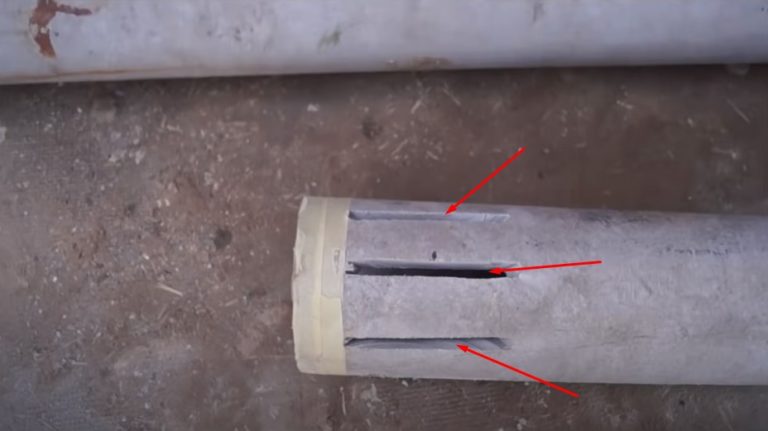

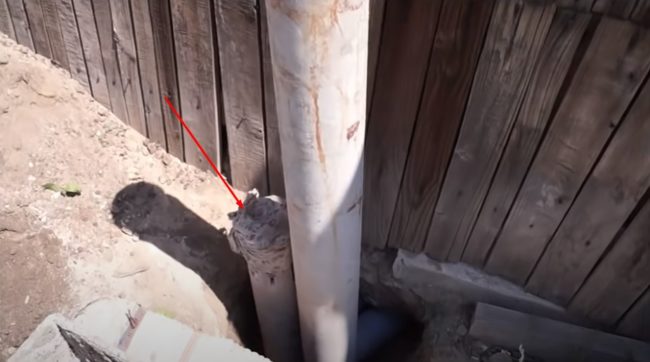

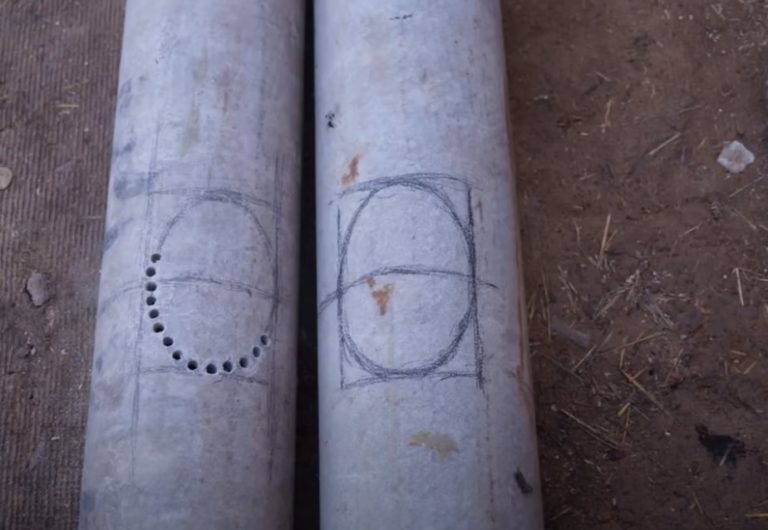

2. В края на захранващия щранг, обърнат към улицата, използвайте шлайфмашина, за да изрежете надлъжни отвори през азбестоциментовите стени. Не режете чак до ръба на тръбата, за да предотвратите отчупване на венчелистчетата. Оставете ръб с ширина 3-5 см за закрепване на капачката.

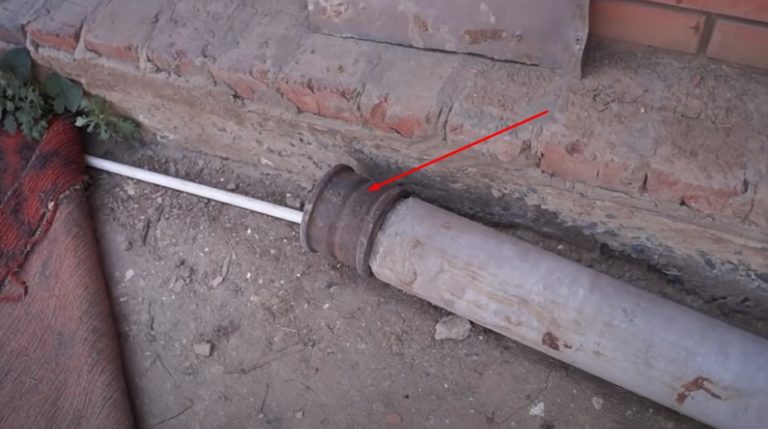

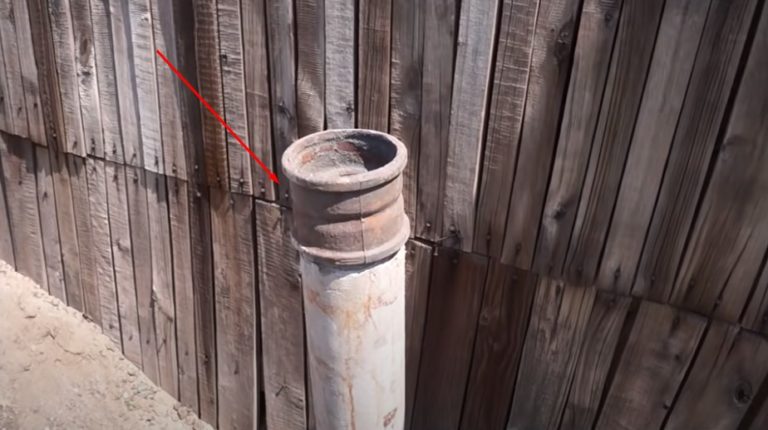

3. Прикрепете чугунен съединител към края на азбестоциментовия щранг за отработените газове. Адаптерът се използва за добавяне на PVC тръби, така че изходът за отработените газове да се простира над билото на покрива на надземната конструкция.

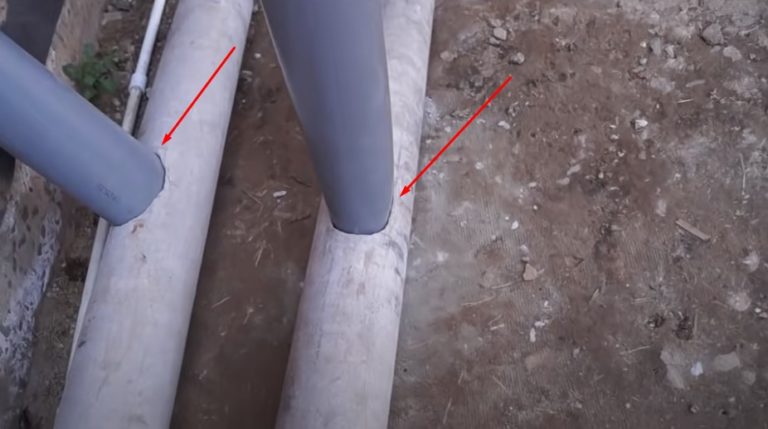

4. Поставете PVC тръбите, които ще се простират в мазето, в страничните отвори на щранговете за тестване. Внимателно стиснете краищата на каналите, за да образуват овална форма. След тестване можете да извадите пластмасовите тръби от отворите.

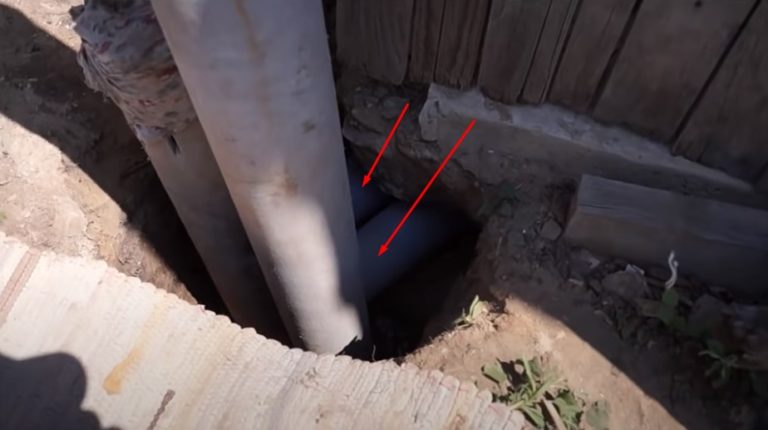

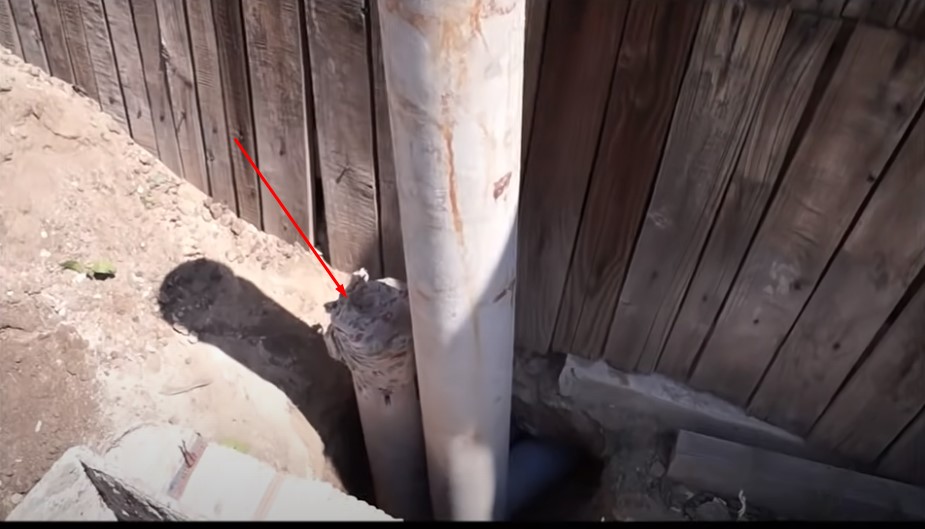

5. Изкопайте яма под стената на мазето, за предпочитане под нивото на пода, за да предотвратите изтичането на конденз от щранговете в мазето. Запълнете дъното на ямата с едър натрошен камък. Запълващият слой ще действа като дренаж за отстраняване на конденза от вертикалните канали. Монтирайте азбестоциментови щрангове в ямата върху натрошения камък, като страничните отвори са разположени под тавана на мазето. Оставете входния канал с надлъжни прорези, повдигнати приблизително на 50-100 см над нивото на земята. Изпускателният щранг с муфа може да се повдигне на всякаква височина. Все още ще е необходимо да се добавят PVC тръби към изпускателния канал.

6. Поставете PVC тръби в проходния отвор под тавана на мазето, подготвен преди монтажа на щранговете, от страната на помещението. Свържете краищата на въздуховодите към овалните отвори на азбестоциментовите изпускателни и захранващи тръби. Запечатайте пролуките с уплътнител. Изолирайте тръбата в земята и запечатайте проходния отвор под тавана на мазето с цимент.

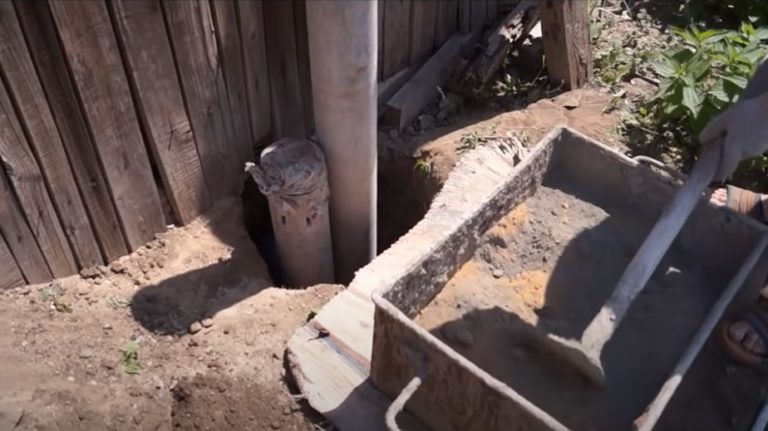

7. Пригответе пясъчно-циментова смес. Бетонирайте отвора под стената на избата, където са разположени щранговете.

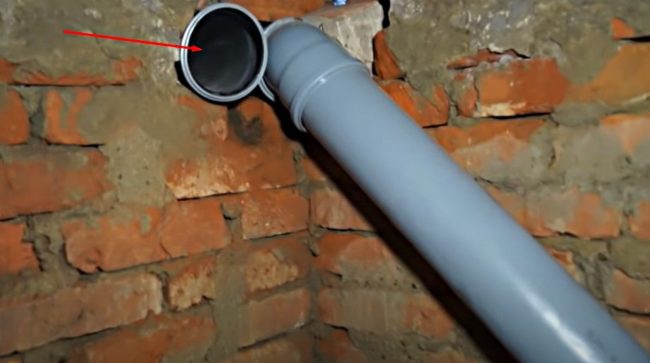

8. От вътрешността на мазето отрежете PVC изпускателната тръба под тавана.

9. Свържете захранващия канал с PVC тръба към противоположния край на мазето от абсорбатора. Закрепете канала към стената със скоби, като позиционирате захранващия отвор приблизително на 30-50 см над пода.

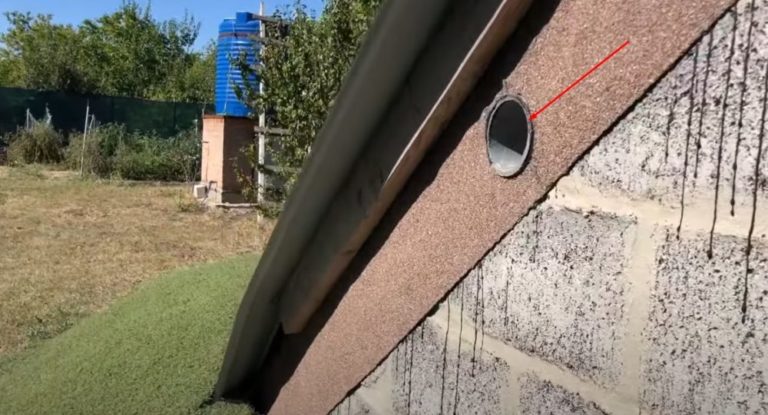

Монтирайте капак тип „гъба“ от страната на входа на улицата. Увеличете височината на капака, като свържете необходимия брой PVC тръби към съединителя, след което поставете защитна капачка отгоре.

Изолирайте щранговете, за да намалите кондензацията. Влагата, генерирана от температурната разлика, ще се оттича в чакълестия дренаж, но излишната вода близо до стената на избата не е необходима.

Стъпка по стъпка инструкции как да проветрите изба с една тръба.

Еднотръбната система включва изпускателен канал. Вентилацията обаче няма да работи без входен отвор. Ако в мазето няма входен прозорец или канал, ще трябва да се монтира такъв.

В нашия пример ще приемем, че вече има наличен входящ канал. Нека разгледаме по-подробно как да инсталираме изпускателен канал или да надградим съществуващ, нефункционален канал, за да отстраним застоялия въздух:

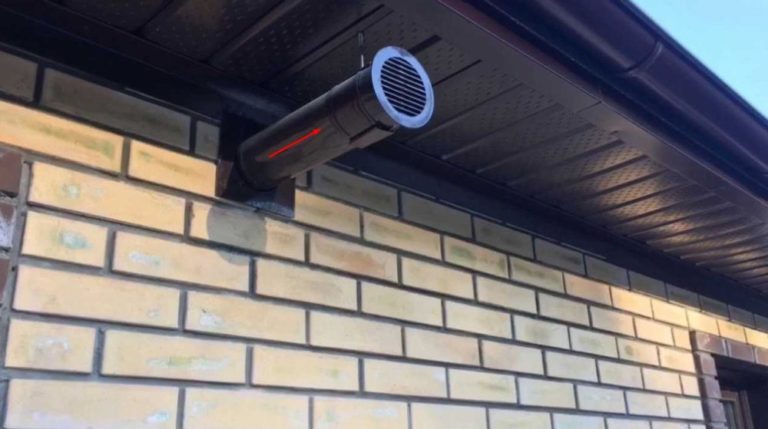

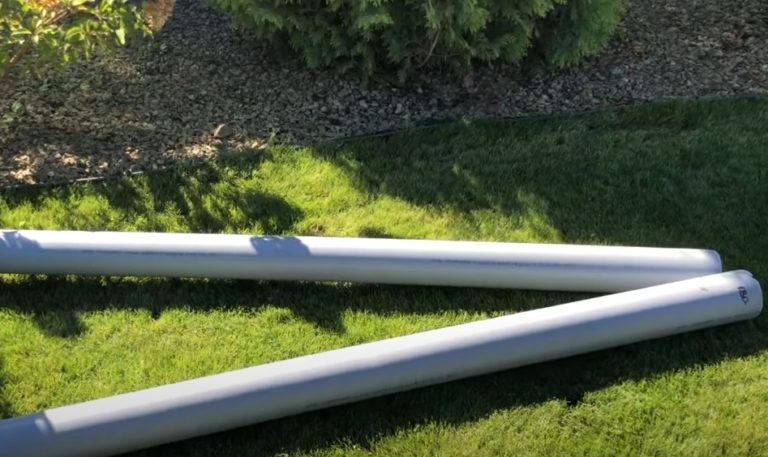

1. Подгответе PVC тръби за изхода на аспиратора навън. Ако вертикален щранг не е възможен, използвайте колена. Опитайте се да намалите броя на завоите, за да подобрите тягата.

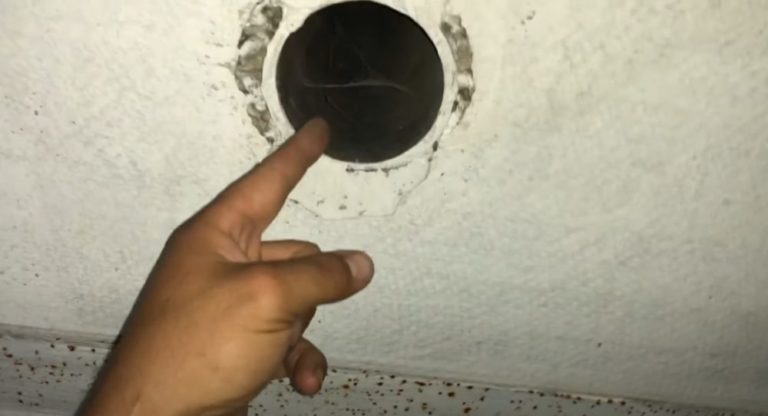

2. Инсталирайте вентилационен отвор в горната част на стената или тавана на мазето. Опитайте се да го разположите от противоположната страна на вратата.

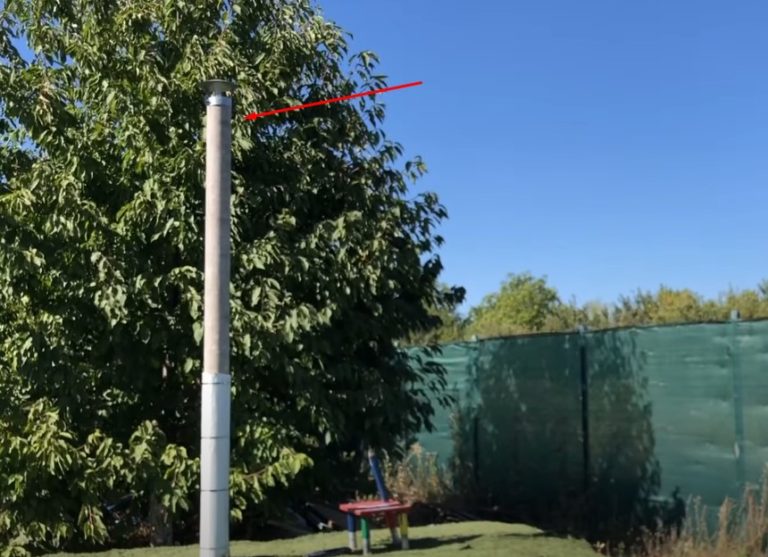

3. За да монтирате правилно абсорбатор за мазе, помислете за монтиране на щранга от страната на улицата. Колкото по-високо е тръбата, толкова по-силна е тягата. Можете да прокарате метален или азбестоциментов канал през земния пълнеж и тавана на мазето. Монтирайте пластмасова тръба с височина 2-3 м върху солидна основа. Прикрепете дефлектор или обикновен абсорбатор с форма на гъба към горната част на щранга.

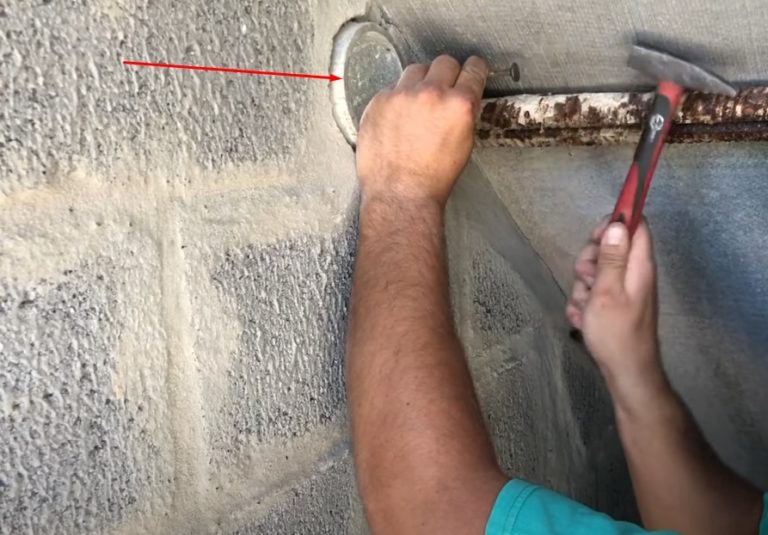

4. Монтирайте вентилационен отвор в стената близо до изхода от страната на мазето. Въздухът ще влиза в стаята през този отвор, когато вратата е затворена.

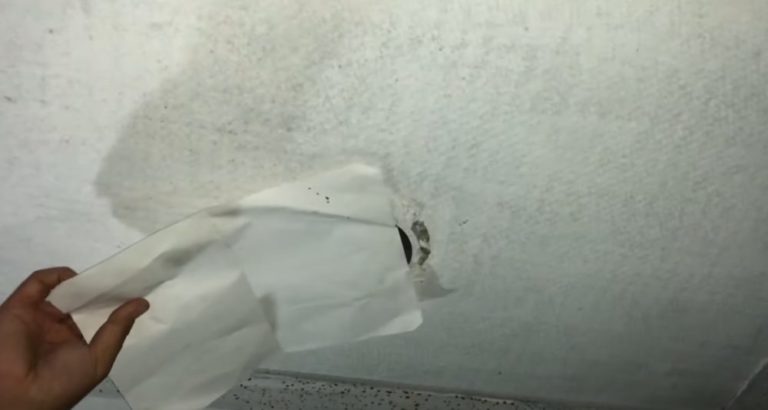

Проверете работата на абсорбатора, като поставите лист хартия от тетрадка върху него. Ако абсорбаторът работи правилно, хартията ще залепне за вентилационния отвор.

Ако въздушният поток е недостатъчен, еднотръбната вентилация няма да осигури необходимия обмен на въздух. За да подобрите тягата от всмукателния отвор близо до входа, монтирайте PVC тръби в мазето, като ги спуснете до пода.

С добавянето на втори канал, еднотръбната система ще се превърне в двутръбна вентилационна система.

Препоръки за експлоатация и поддръжка на вентилационната система на мазето

Периодично проверявайте работата на вентилацията с лист хартия. Намалената тяга показва запушени канали. Почистете тръбите от паяжини и прах. Използвайте телена четка, прахосмукачка или други инструменти за почистване. Почиствайте внимателно, за да не повредите стените на каналите.

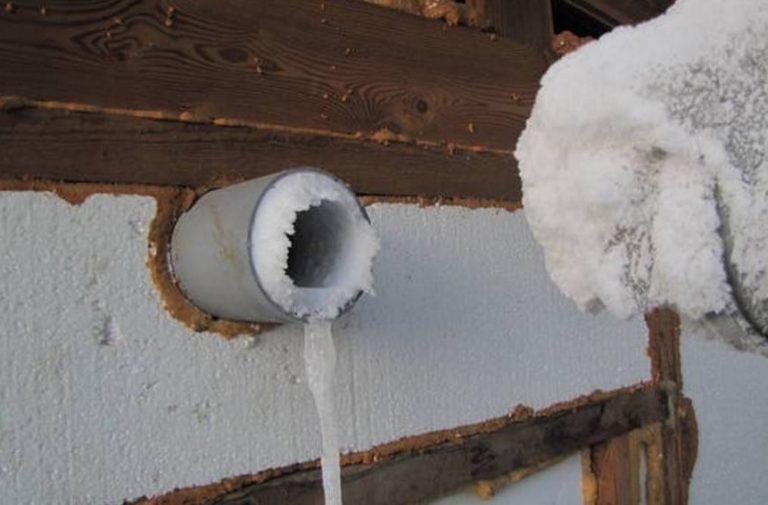

През зимата притокът на нивото на земята често е покрит със сняг. За да възстановите течението, почиствайте вентилационния отвор след всеки снеговалеж.

Вътре в абсорбатора ще се образува конденз, дори ако щрангът е правилно изолиран. За да предотвратите капене на вода върху пода, поставете съд под абсорбатора. При силна слана може да се образува лед вътре в абсорбатора.

Внимателно почукайте израстъците с пръчка или опитайте да ги разтопите със сешоар. След нагряване ледът трябва да пада на парчета в съд, поставен под капака.

Необходими условия за сухо мазе

За да поддържате мазето сухо и да предотвратите кондензация, инсталирайте двутръбна вентилационна система. Ако естествената вентилация не е достатъчна, инсталирайте система за принудително подаване на въздух с канални вентилатори.

Канален вентилатор

Влагата в мазето може да бъде причинена от подпочвени води. Необходима е хидроизолация на стените и пода, както и дренаж около външния периметър на стените на мазето.

Как да избегнем проблеми с кондензацията

През лятото проветрявайте мазето по-често. Оставете вратата отворена през деня. За да предотвратите влизането на домашни любимци и натрапници, монтирайте допълнителна метална мрежеста врата с ключалка.

Осигурете правилната работа на вентилационната система. Почистете въздуховодите от паяжини и замърсявания.

Как да изсушим мазе

За да изсушите влажна изба през лятото, отворете вратата. Инсталирайте вентилатор вътре в избата, насочвайки въздушния поток към вратата.

Можете да ускорите сушенето, като затоплите помещението с топлинен пистолет, въздушен нагревател или вентилатор. С повишаването на температурата в помещението естествената вентилация ще се подобри. Изпаряващата се влага ще излиза по-бързо през канала.
