Дизайнът и предназначението на вентилационна решетка с възвратен клапан, монтаж

Когато възникне въпрос за това как решетка с възвратен клапан за естествена вентилация е по-добра от аналогова без механизъм за затваряне, веднага искам да кажа относно ефекта на обратната тягаКлапата предотвратява навлизането на мръсен въздух от съседна стая или замърсена среда в стаята.

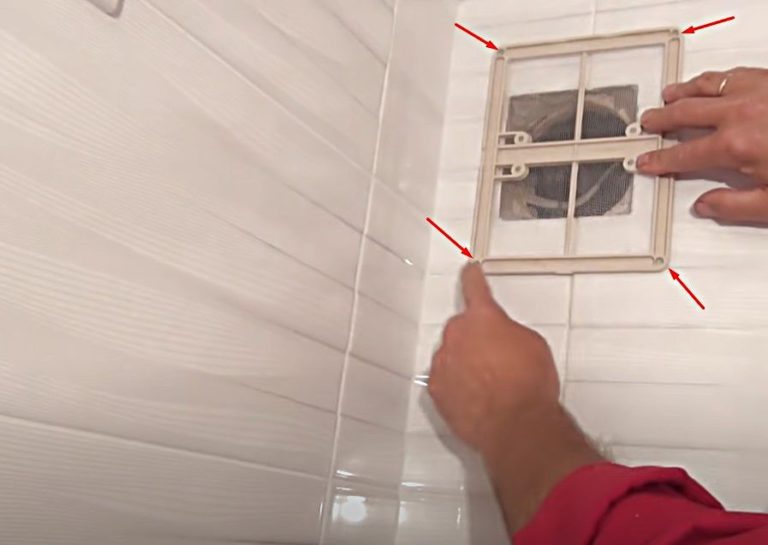

Устройството се монтира чрез закрепване към стената с помощта на самонарезни винтове, течни пирони или монтажни плочи в областта на вентилационния отвор.

В тази статия ще разгледам по-подробно дизайна, видовете и работата на решетките. Ще предоставя и подробни инструкции за инсталиране на вентилационния агрегат и ще отговоря на често задавани въпроси.

Проблеми с лошата вентилация и методи за решаването им

Независимо от вида на вентилацията, системата работи правилно, когато има както изпускателен, така и всмукателен канал. Замърсеният въздух от помещението се отстранява през изпускателния канал. Свеж, чист въздух се засмуква отвън през всмукателния канал.

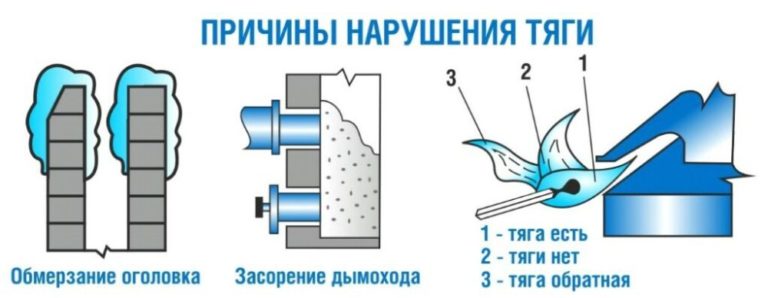

Проблем с комуналните системи възниква, когато въздушните маси започнат да текат в обратна посока. Този ефект се нарича обратна тяга и следните фактори влияят върху създаването му:

• недостатъчен или пълен отсъствие на приток;
• запушване на един от вентилационните канали с отломки;
• повреда на механичните компоненти, отговорни за контрола на движението на въздушните потоци;
• използване на механични абсорбатори с по-голям капацитет от изчисления;
• неотчитане на розата на ветровете при проектирането на вентилационните канали, излизащи от сградата;
• Едновременна работа на няколко механични устройства за отвеждане на въздух в инженерна система.

Никоя вентилационна система не е имунизирана срещу обратна тяга. Решетка на абсорбатора с механизъм за затваряне ще помогне да се предотврати връщането на мръсен въздух в стаята. Всичко за вентилация в банята и тоалетната: стандарти, видове, опции за монтаж

Устройство, принцип на действие

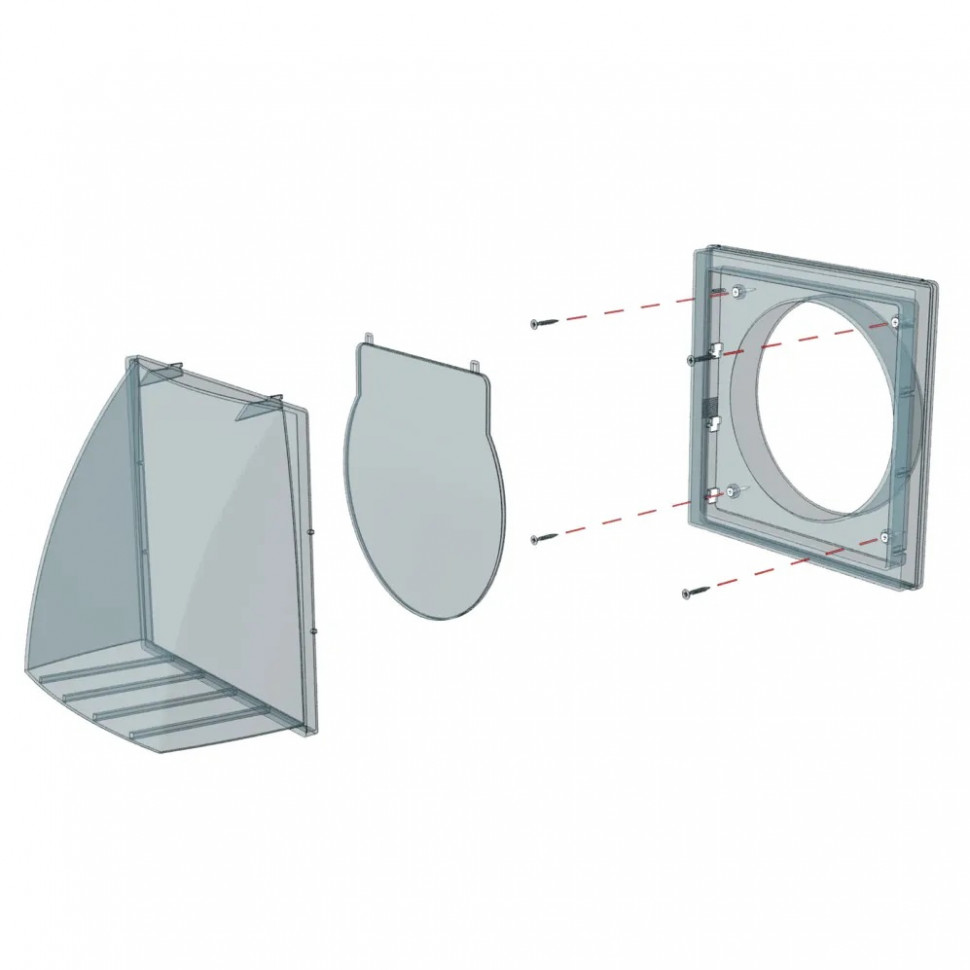

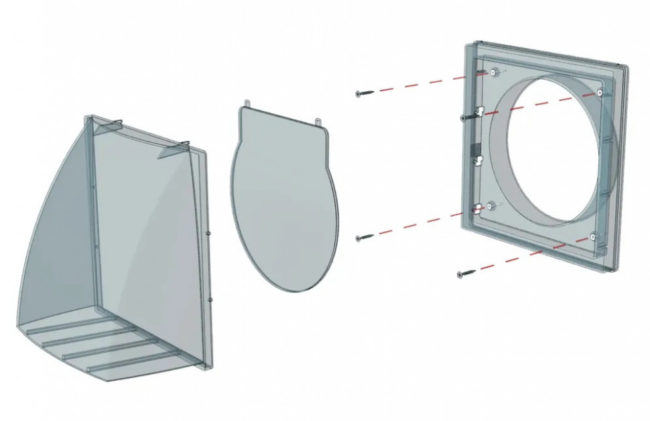

Вентилационният агрегат се състои от три части – подвижни, неподвижни и закрепващиВсеки елемент има свое собствено предназначение:

1. Фиксирана част Жалузината е монтирана на канал, затворена вентилационна решетка с корпус и монтажни елементи. В допълнение към декоративната си функция, тя изпълнява и защитна функция. Жалузиите предотвратяват навлизането на големи отпадъци и птици във вентилационния канал, което би могло да доведе до запушване на клапата.
2. Подвижна част Възвратната клапа е клапан с форма на венчелистче, способен да затвори напълно отвора на въздуховода. Състои се от една или повече части, следващи контура на въздуховода. Затварящият елемент е изработен от пластмаса, поцинкована стомана или гъвкава мембрана, за да се предотврати корозия при условия на висока влажност.
3. Крепежни елементи – това е фланец с монтажни отвори за закрепване към стена или въздуховод.

Абсорбаторът използва вентилационна решетка с възвратен клапан, която работи по опростен принцип. Въздухът, излизащ от помещението, отваря клапата. Когато възникне обратна тяга и посоката на въздушния поток се обърне, входящият въздух затваря клапата.

Клапата приляга плътно в корпуса, предотвратявайки навлизането на замърсен въздух в помещението. Декоративна решетка предотвратява навлизането на големи отпадъци, носени от подавания въздух, в канала.

Предимства и недостатъци:

Тези недостатъци се отстраняват лесно. Нагревател предотвратява замръзването на амортисьора през зимата. Преди да закупите устройство, изберете модел с нагревател.

Работният модул се почиства лесно от прах и паяжини, като отделяте около 30 минути от времето си веднъж месечно или по-рядко. Решетката и амортисьорът не ограничават отвора на въздуховода толкова много, че да се нуждае от защита.

Видове решетки с клапани, място за монтаж

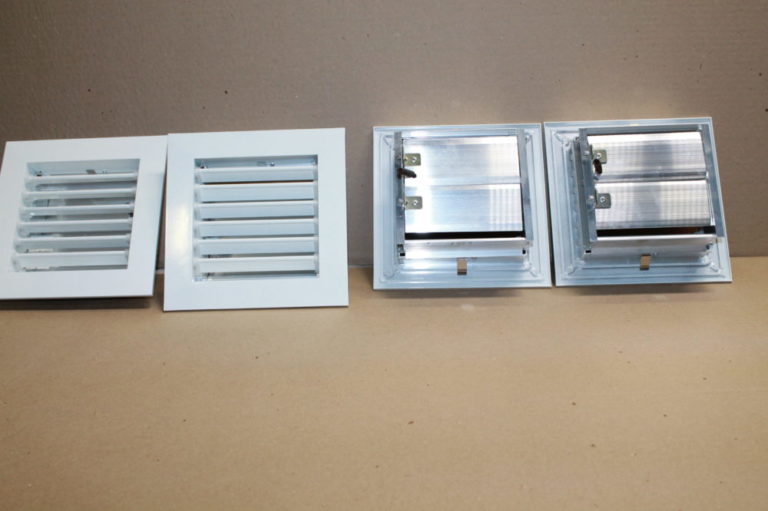

Решетките са изработени от пластмаса и метал. PVC продуктите са предназначени за монтаж на закрито, когато е необходима вентилация между помещенията. Пластмасова вентилационна решетка за абсорбатор може да се монтира в кухня, отделна баня или самостоятелна баня.

Възвратен клапан предотвратява връщането на мръсен въздух от съседното помещениеНапример, неприятните миризми няма да се разпространяват от банята до кухнята през споделената въздуховодна система. Пластмасата е устойчива на корозия, а влагата в определени помещения е често срещана.

Пластмасата е слаба и е податлива на повреди от замръзване, слънце и топлина. Най-добре е вентилационните канали да се покрият отвън с метални капаци. Вентилационният агрегат е изработен от неръждаема стомана или черен метал с антикорозионно покритие.

Вентилационните елементи се предлагат в кръгли и правоъгълни форми. Общият дизайн на всички устройства е един и същ, но дизайнът на възвратния клапан варира.

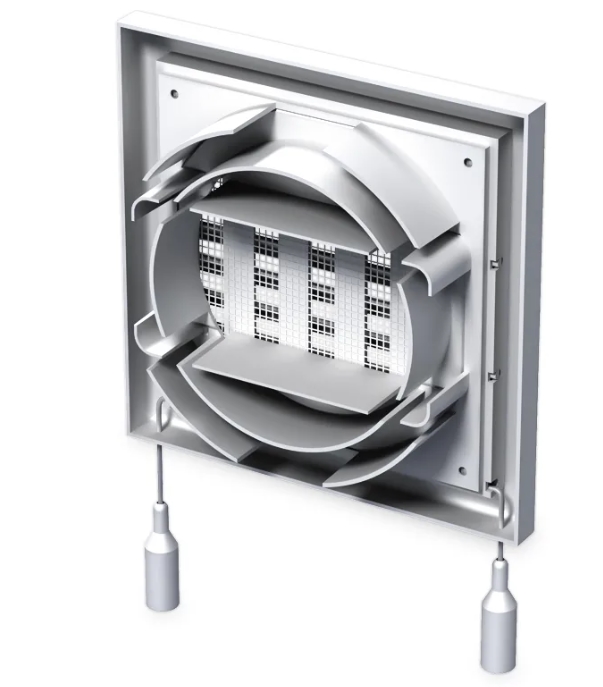

Модел с едно крило

Вентилационната решетка е снабдена с единична клапа, въртяща се около ос. Клапата може да бъде монтирана централно с противотежест или изместена спрямо корпуса.

ДО предимства отнася се до опростен дизайн. Недостатък – изисква стриктно вертикално или хоризонтално монтиране. Най-малкото несъответствие може да доведе до увисване на венчелистчето.

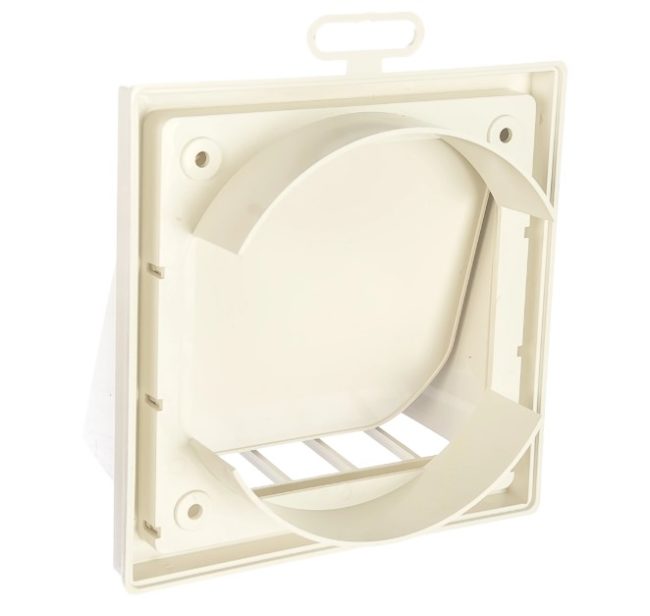

Като пример ще дам гравитационния модел ERA ASA 1515K12.5FV, изработен от бяла пластмаса, с размери 150x150 мм. Устройството струва 492 рубли в Yandex Market..

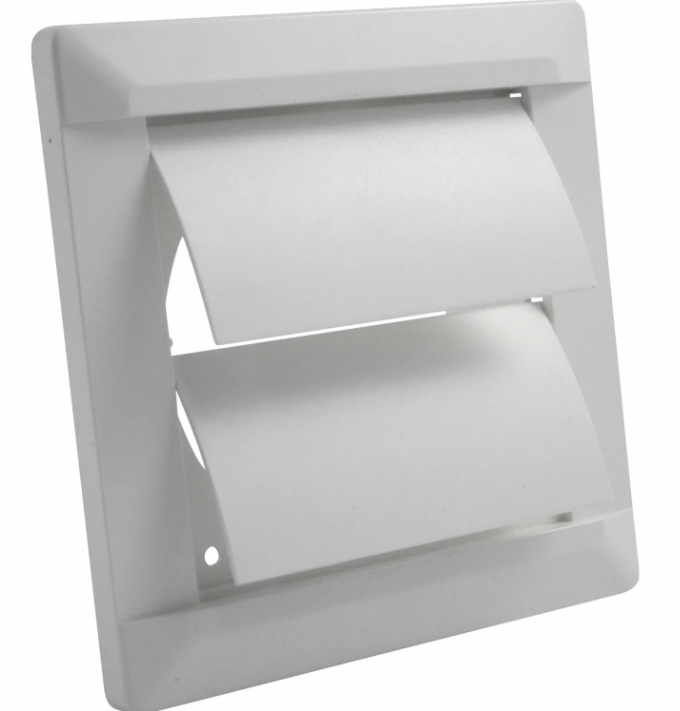

Модел с два листа

За разлика от еднокрилия клапан, двукрилият клапан има две венчелистчета. Клапите се отварят като крила на пеперуда. Предимство Вярвам, че наличието на пружини, притискащи пелените, е от решаващо значение. Клапите на възвратния клапан никога не засядат, дори ако корпусът не е монтиран строго вертикално или хоризонтално.

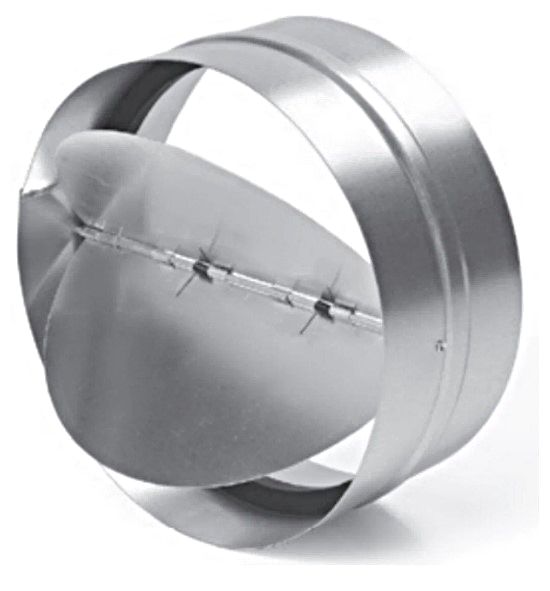

Като пример ще използвам възвратния клапан F125. Устройството е изработено от поцинкована стомана и е монтирано в кръгъл въздуховод с диаметър 125 мм пред декоративния капак на решетката от външната страна. Устройството струва 349 рубли в Yandex Market..

Мембранен модел

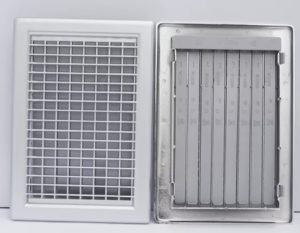

Отличителна черта на дизайна е конструкцията на клапата. Вентилационната решетка е изработена с гъвкава мембранна възвратна клапа. Лопатката е изработена от издръжливо подсилено фолио. Мембраната плътно запечатва вентилационния канал, когато е изложен на обратен въздушен поток.

Фолиото може да се втвърди при студено време и да се деформира при топлина и слънце. Мембранните модели е най-добре да се монтират на закрито.

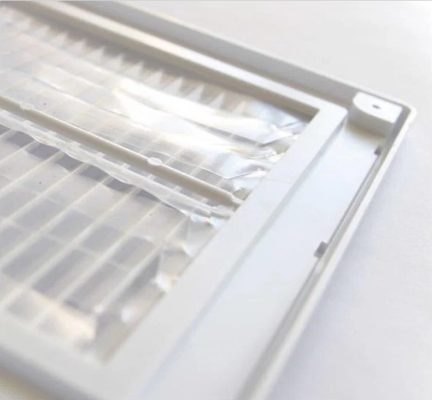

Като пример ще използвам рамковия продукт ERA 180x250 от известен производител. Това устройство е изработено от пластмаса и е предназначено за употреба в системи за естествена вентилация. Цена в Yandex Market: 520 рубли.

Модел на венчелистче

Устройството е оборудвано с жалузи. Ламелите действат като възвратен клапан. Механизмът работи на принципа на еднокрила клапа, задвижвана от гравитацията. Жалузите се предлагат в пластмаса и метал, което определя мястото им на монтаж - на закрито или на открито.

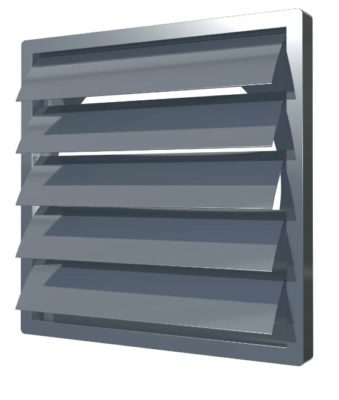

Като пример ще използвам модела ERA Street line 3636K31. Фланецът е с диаметър 315 мм, а дължината и ширината на самия капак на решетката са 360 ​​x 360 мм. Използването от производителя на висококачествена ASA пластмаса позволява щорите с възвратен клапан да бъдат монтирани от страната на улицата на сградата.

Стъпка по стъпка инструкции за монтаж на решетката

Вентилационните клапани работят както за подаване, така и за изпускане на въздух. Преди да инсталирате механичен модул, изберете подходящия модел въз основа на посоката на въздушния поток. Извършете подготвителна работа, за да осигурите бързо и безопасно завършване на работата.

Прочетете също:

Монтиране на климатик в апартамент или частна къща самостоятелно

Какво е дишащ апарат, как работи и кои са най-добрите модели през април 2026 г.?

Материали и инструменти

Допълнителните материали, необходими за монтажа на решетката, може да включват винтове и уплътнител, ако крепежните елементи са монтирани във въздуховода. Ако планирате да монтирате устройството в стар вентилационен прозорец на обща сграда, пригответе гипсова замазка, за да запълните празнините между монтажния фланец и стената.

Подготовката на допълнителни материали не би трябвало да е проблем. По-трудната част е изборът на самата решетка въз основа на нейния дизайн:

В допълнение към техническия дизайн, когато избирате решетка, обърнете внимание на следните нюанси:

• проверете плътността на прилягането на клапана към седалката в затворено положение;
• Уверете се, че пластмасовият корпус не отделя токсични, остри миризми;
• проверете плавното и свободно движение на движещите се части;
• Уверете се, че размерът на решетката съответства на параметрите на вентилационния канал;
• Не купувайте евтини продукти, изберете продукт от надежден производител.

Комплект инструменти за ремонт

След като подготвите решетката и материалите за монтаж, съберете необходимите инструменти. Ще ви трябват отвертка, нивелир, шпатула или пистолет за уплътняване. Ако трябва да пробиете дупки, използвайте електрическа бормашина с комплект свредла и пластмасови дюбели.

Инструкции за инсталиране стъпка по стъпка

Когато се обсъжда монтажът на решетка, се приема, че вентилационен канал с отвор вече е подготвен за нея. Остава само да се закрепи конструкцията и да се отстранят евентуални пролуки.

Нека разгледаме стъпка по стъпка инсталирането на правоъгълен модел със зъбни крепежни елементи:

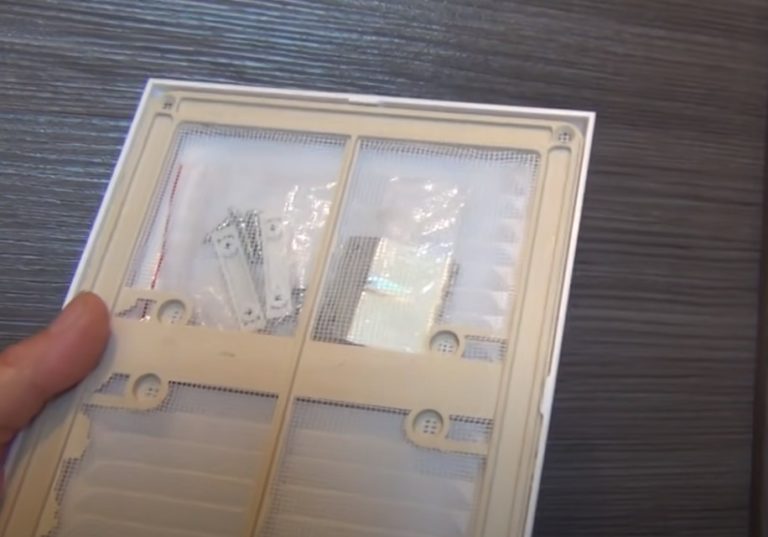

1. Разопаковайте закупената от магазина решетка. Проверете за монтажните елементи. Намерете ключалките, които свързват декоративния горен корпус с монтажния фланец.

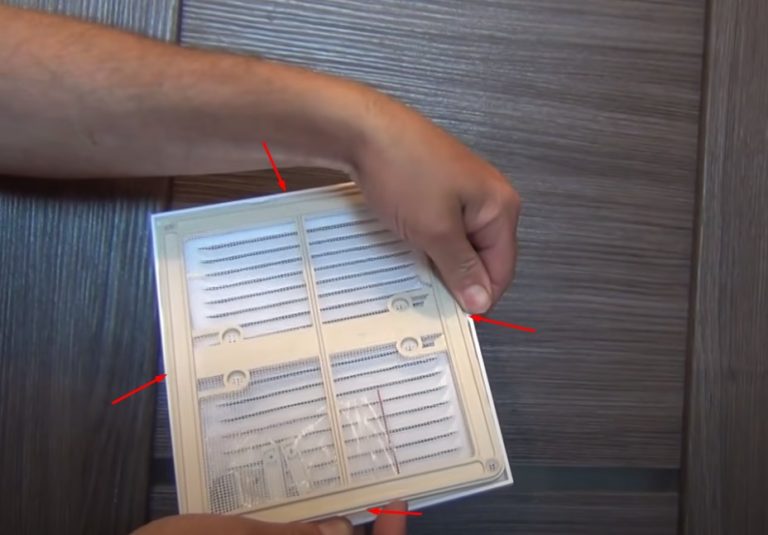

2. Чрез освобождаване на ключалките, извадете монтажния фланец от декоративния корпус. Внимавайте да не повредите мембранните езичета на мембраната на възвратния клапан, разположени под щорите.

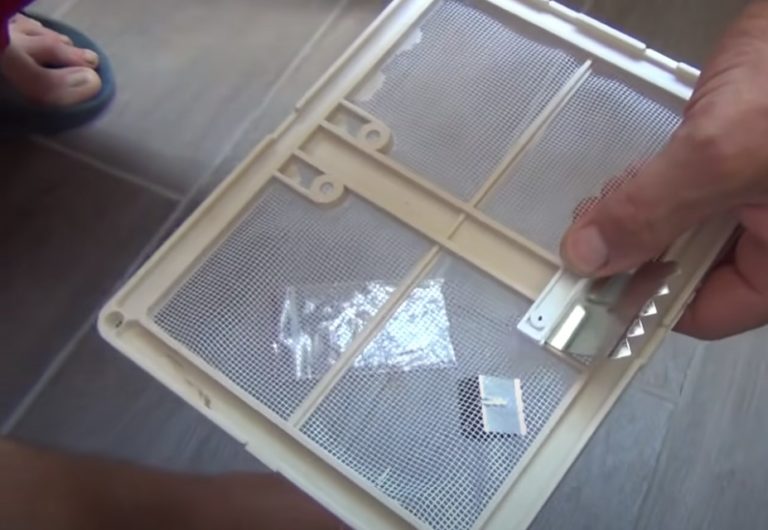

3. Прикрепете предоставените назъбени крепежни елементи към монтажния фланец. Острите издатини на пластините ще закрепят рамката към вентилационния отвор на стената.

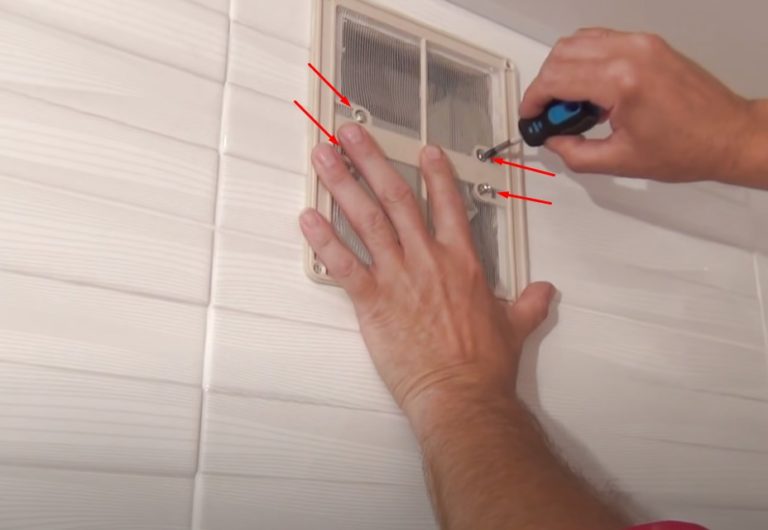

4. Нивелирайте монтажния фланец в отвора в стената. Затегнете винтовете последователно, докато назъбените крепежни елементи здраво закрепят рамката.

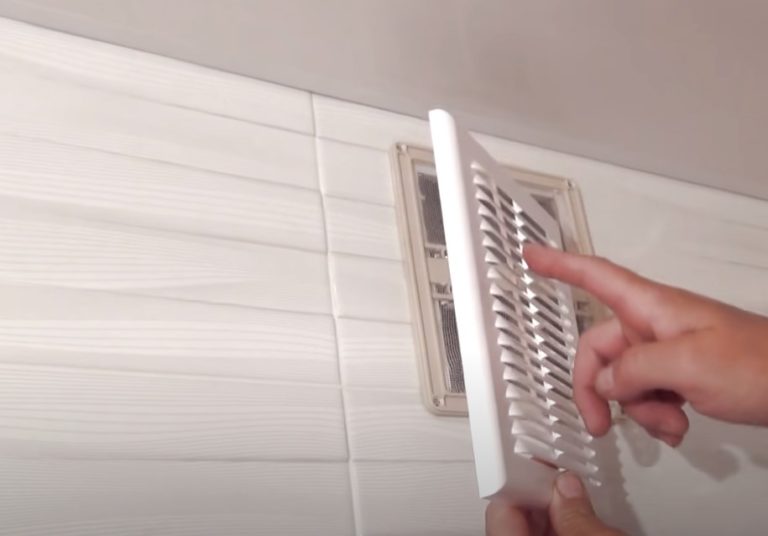

5. Монтирайте декоративния корпус върху закрепения монтажен фланец. Ключалките ще заключат частта на място с лек натиск с ръка. Уверете се, че отворите на жалузите са обърнати надолу. Ако се монтират в обратна посока, мембранните клапи на мембранния вентил няма да работят правилно, ако се получи обратна тяга.

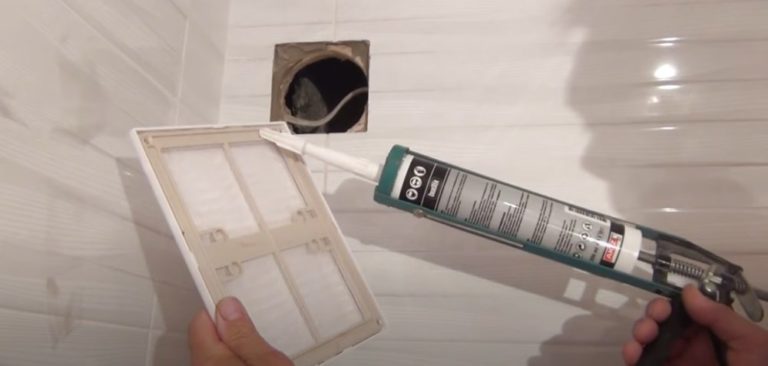

Производителите не винаги включват назъбени крепежни елементи или те може да не съвпадат със стените на отвора на вентилационната шахта. Можете да закрепите монтажния фланец към стената с винтове или да го залепите с течни пирони. Последният вариант е подходящ, когато не искате да пробивате нови плочки. Винтовете са по-лесни за използване, когато закрепвате рамката към стена, изработена от дърво или газобетон с мазилка.

Препоръки за безопасен монтаж и експлоатация

Естествената вентилация работи без електрически уреди. Системата с принудителна тяга има вентилатор вътре в канала. Преди да монтирате възвратен клапан с декоративна решетка, изключете електрическото оборудване, за да избегнете токов удар.

Къща или апартамент могат да имат две вентилационни системи, работещи едновременно: естествена и принудителна. Ако каналите на тези системи са разположени един до друг, монтирайте комбиниран решетъчен елемент с възвратни клапани на всеки въздуховод.

На канала на кухненския абсорбатор може да се монтира клапа с решетка за естествена вентилация. Клапата се отваря, когато вентилаторът спре да извлича въздух. За по-лесна поддръжка и монтаж, монтирайте естествения вентилационен модул в канала през тройник.

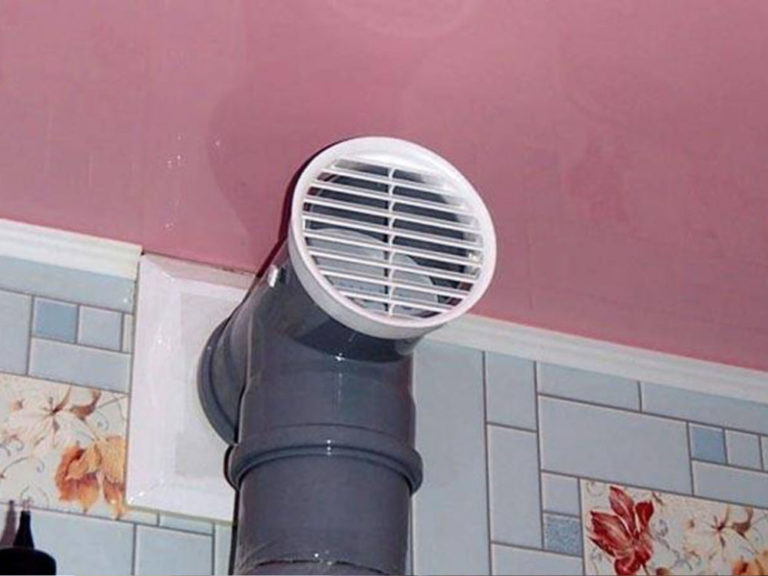

Тройник на канала на кухненския абсорбатор

Външните щори могат да замръзнат през зимата. Вентилните крилца могат да се заклещят в натрупването на лед. За да възстановите вентилацията, разтопете леда със сешоар. Внимателно отстранете водата и останалия лед. За външен монтаж използвайте метални щори с амортисьор, които са по-устойчиви на механично натоварване.

През целия експлоатационен живот почиствайте щорите от натрупани замърсявания. Проверявайте работата на амортисьора. Ако механизмът заседне или лопатките не се затварят плътно, сменете амортисьора.

Използвайте лист хартия, за да проверите дали вентилацията е правилна. Хартията ще бъде отклонена от изходящите въздушни потоци и ще залепне за всмукателния отвор. Използването на запалка или свещ за проверка на пламъка е опасно. Мазнините във вътрешността на канала могат да се възпламенят. Пламъкът ще деформира пластмасовите жалузи и амортисьора или ще изгори незабавно фолиото на мембранния клапан.

Отговори на често задавани въпроси
