Вентилация за баня и тоалетна: стандарти, видове и опции за монтаж

В зависимост от принципа на работа, вентилацията в баните и тоалетните може да бъде естествена или принудителна. Необходима е вентилационна система, която да отстранява влагата и неприятните миризми и да предотвратява разпространението на мухъл.

За организиране на вентилацията са разработени следните мерки: санитарни правила, норми и изискванияИнсталацията се извършва въз основа на резултатите от изчислението на производителността на системата.

За да инсталирате вентилация, трябва да сглобите изпускателен канал от въздуховоди и да го прикрепите към тавана. Монтирането на вентилатор за канали ще увеличи производителността на изпускателната система. За да увеличите въздушния поток, в допълнение към оставеното пространство под вратата, трябва да монтирате вентил за входящ въздух в отвора на стената.

В тази статия ще обсъдим как да приложим тези стъпки на практика. Препоръчваме също да прочетете инструкциите: Как да изберем вентилатор за баня.

Защо е необходима вентилация в банята?

Баните и тоалетните са специални пространства, където се наблюдават високи концентрации на влага и неприятни миризми. Постоянната влажност, съчетана с топъл въздух, благоприятства развитието на мухъл.

Мухълът, който се проявява като черни, сини и зелени петна, първо се появява по стените на банята. Постепенно гъбичките мигрират в други дневни.

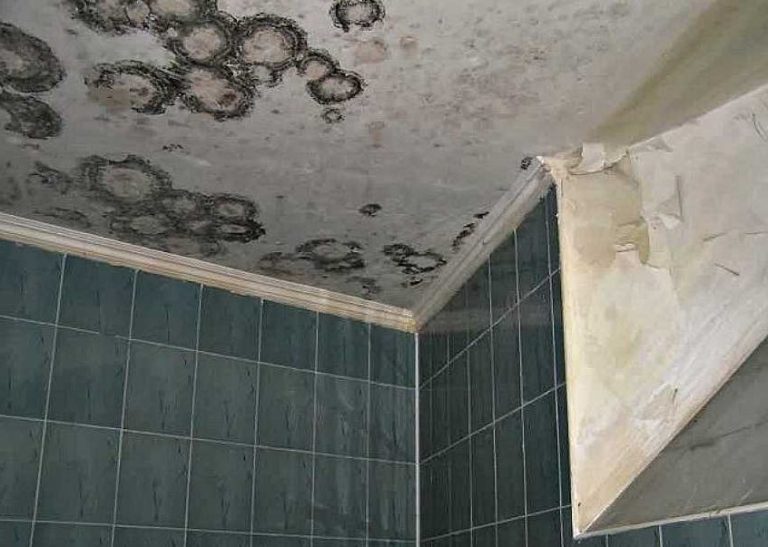

Черна плесенна тавана на комбинираната баня и тоалетна

Мухълът не само унищожава покритията и личните вещи, но и причинява алергични реакции у хората чрез спори, пренасяни във въздуха.

Проблемът е еднакво актуален както за апартаментите, така и за частните домове. За да се предпази жилищното пространство от неприятни фактори, е необходима вентилация.

Правилно функциониращата вентилационна система осигурява адекватна циркулация на въздуха. Миризми от банята и тоалетната не проникват в жилищните помещения. Стаята диша лесно, което намалява риска от респираторни заболявания.

Правила за монтаж на вентилация: стандарти, изисквания

Обменът на въздух не може да се създаде спонтанно чрез прилагане на първата идея, която ви хрумне. Такава вентилация не е от полза.

Има стандарти за обмен на въздух, която трябва да бъде осигурена от комуналната мрежа. В законодателните документи частната къща и апартаментът се считат за единна система, изискваща балансирана вентилация.

Често срещана инсталация включва навлизане на свеж въздух в дневните, а след това проникване през процеп под вратите в тоалетната и банята. Отработеният въздух от баните се отстранява чрез абсорбатор.

Няма голяма разлика между апартамент и частен дом по отношение на дизайна на изпускателните канали. Многофамилните сгради са проектирани със споделена вентилационна шахта.

Банята и тоалетната вече имат изпускателен канал, но това не винаги е достатъчно. За да подобри циркулацията на въздуха, собственикът на апартамента може да инсталира допълнителна вентилация.

Въпреки това, свързването на аспиратора към общата шахта на сградата е разрешено с частично блокиране на вентилационния отвор. Собственикът на апартамента трябва да получи разрешение от организацията, която обслужва жилищната сграда.

В по-стари сгради с износени комунални системи, инспекторът може да забрани свързването на абсорбатора към общата шахта на сградата.

Вентилацията в частен дом е по-проста. Собственикът на имота инсталира изпускателен канал с тръба, водеща щранга през покрива към улицата.

Няма специфични ограничения от организации на трети страни, но вентилацията трябва да отговаря на санитарните стандарти.

Информацията е отразена в текущата версия СНиП 41-01-2003 И СП 54.13330.2016Допълнителни стандарти за жилищни многофамилни сгради са отразени в текущата версия. СНиП 31-01-2003.

1. Според законодателната документация, отделна баня и тоалетна в частна къща или апартамент трябва да получават 25 м² чист въздух от дневните.³/час.
2. За комбинирана баня стандартът за обем на входящия поток е увеличен до 50 м3³/час.

Заможните хора строят модерни частни домове, използвайки персонализирани проекти, които включват просторни бани.

Препоръчано приток 25 м³/час За голяма стая с вана, душ кабина и други удобства, това не е достатъчно. Подобен проблем важи и за тоалетната и комбинираната баня.

За да се осигури пълен обмен на въздух, е по-изгодно да се правят изчисления въз основа на обема на помещението.

Дебит на въздуха на 1 м²³ Площта на банята е 6-7 м³/час. За 1 м³ Тоалетната и комбинираната баня са разположени на 8-10 м³/час.

Изчисляване на производителността на вентилацията

При сложни изчисления на вентилацията, табличните стойности на скоростта на обмен на въздух и обема за помещения с определено предназначение са полезни.

Таблиците са свободно достъпни. Най-добре е да се направи изчисление за цялата къща или апартамент, като се използват три параметъра:

1. Установеният санитарен стандарт за подаване на свеж въздух за всяко лице, живеещо и временно пребиваващо в сградата.
2. Препоръчителна честота на обмен на въздух на час за всяка стая.
3. Установената скорост на обмен на въздух за всеки 1 м² площ или 1 м³ обем на стаята.

Например, за къща с площ от 120 м² с необходими 5 постоянни жители:

По-голямата стойност в три изчисления е 249 м³/часВземете числото за основа и го закръглете до 250 м³/час, разпределете го между стаите на цялата къща.

Има строги стандарти за кухнята, така че е препоръчително да се разпределят приблизително 150 м³/час.

Останалите 100 м³/час От общата стойност я разделете за банята, тоалетната и дневните, като вземете предвид установените стандарти за обмен на въздух за всяка стая според предназначението ѝ.

Прочетете също:

Какво е дефлектор: как да се направи и монтира на тръба

Вентилация за газов котел в частен дом - инструкции за монтаж

Видове вентилация за бани

В частен дом или апартамент се инсталира един от двата вида вентилация: естествена или принудителна. Първият вариант е по-лесен за изпълнение.

Недостатък на тази система е невъзможността за регулиране на течението. То често изчезва или създава обратен ефект, когато навън е по-горещо през лятото, отколкото в стаята, където работи климатикът.

При инсталиране на естествена вентилация е необходимо да се спазват следните правила:

• всяка стая трябва да бъде оборудвана с отделен абсорбатор с вертикален канал;
• банята и тоалетната са помещения с еднакви специфики, където е разрешено вентилацията да се организира чрез общ канал;
• Поради слаба естествена тяга, вентилационните канали са направени от тръби с гладки стени;
• При разработването на дизайн се опитват да намалят броя на завоите и извивките, които увеличават съпротивлението на сцепление;
• В частните едноетажни къщи каналите се полагат под тавана, като тръбата излиза през тавана и покрива към улицата.

Поради ниската си ефективност, естествената вентилация не се използва в съвременното жилищно строителство.

Новите проекти включват система за вентилация с принудителна тяга. Механичната система се различава от естествената вентилация по това, че включва оборудване. Каналните вентилатори принуждават движението на въздуха.

Принудителна вентилация

Комуналната система може да бъде допълнена с рекуператор, филтър или овлажнител. Работата се контролира от автоматизирана система със сензорен масив и електронен блок.

Начини за подобряване на вентилационната ефективност

Ако инсталирате един абсорбатор в банята и тоалетната, дори с вентилатор, той няма да осигури необходимия обмен на въздух.

Системата за подаване и изпускане на въздух е напълно функционална. Пресен въздух се подава в точно същото количество, в което се изпуска през аспиратора.

За да подобрите работата на вентилацията, използвайте следните препоръки:

1. Инсталирайте вентилатор за естествена вентилация.

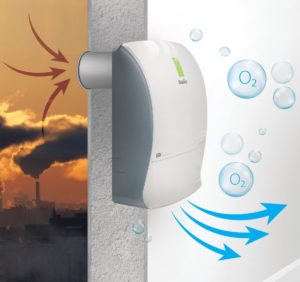

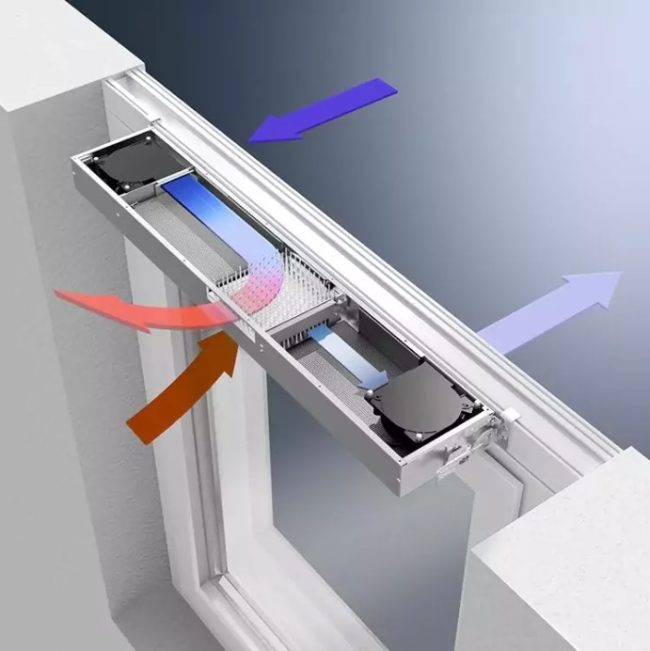

2. Въздушният поток през процепа под вратата не е достатъчен. Монтирайте допълнителни стенни отвори за въздух или монтирайте вентилатор в рамката на прозореца.
3. Поддържайте въздуховодите си чисти. Почистете замърсяванията от вътрешността на въздуховодите.
4. Инсталирайте единичен рекуператор на топлина за банята и тоалетната или го инсталирайте в цялата къща. Оборудването автоматично ще поддържа зададените от потребителя параметри на въздухообмен и ще поддържа благоприятен микроклимат.

Подобрените модели са оборудвани с функции за отопление, овлажняване и автоматично управление.

Ръководство стъпка по стъпка за инсталиране на вентилация в отделна баня и тоалетна в апартамент.

В частните къщи и апартаменти баните могат да бъдат както съседни, така и отделни. Схемата за вентилация за конкретни помещения се разработва въз основа на оформлението.

Вентилацията в съседна баня е по-лесна за осъществяване чрез инсталиране на 1-2 вентилатора за изсмукване. Автоматизирано оборудване със сензори за влажност и движение се счита за ефективно.

В празна стая вентилаторите работят на скорост 1. Когато някой влезе в банята или влажността в стаята се повиши, автоматичната система превключва вентилаторите на скорост 2 или 3.

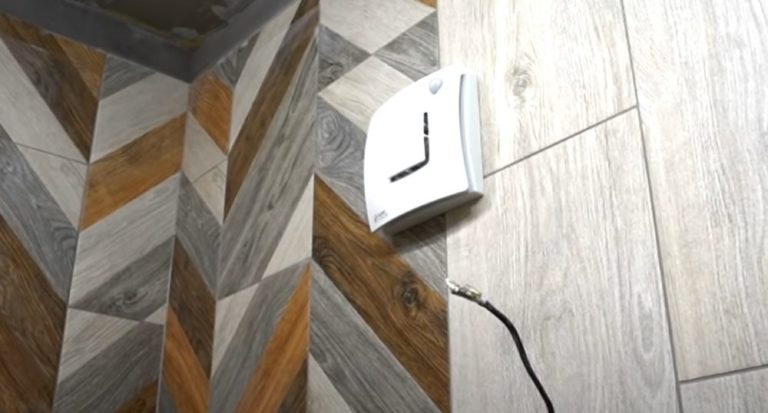

Вентилатор за изпускане на отработени газовесъс сензори за движение и влажност в банята на апартамент от ерата на Хрушчов

Възможността за свързване на вентилатори за отвеждане на въздуха към общ вентилационен канал е добра за съседна баня, но не е подходяща за отделна тоалетна и баня.

Системата за принудително подаване на въздух смесва въздушните потоци. Работещ вентилатор в банята може да вкара влажен въздух през неактивно оборудване в тоалетната.

Подобна ситуация се случва и в обратен ред. Ако вентилаторът за отвеждане на въздуха в банята не работи, вентилаторът на тоалетната може да насочи част от мръсния въздух там през общия канал.

Проблемът с предотвратяването на смесването на въздушните маси се решава чрез инсталиране на възвратни клапани, но това е скъпо, сложно и по-малко надеждно.

Препоръчително е да се внедри подобрена схема за разделяне на едноканална принудителна вентилация в банята и тоалетната чрез инсталиране на общ вентилатор за канали и кутия за разпределение на въздушните потоци.

Технологията на монтаж на комунални линии зависи от вида на жилищната сграда. В апартамент изпускателната система е свързана към общия канал чрез комбинирана решетка.

В частен дом въздухът се извежда през тръба, водеща навън над покрива. Изходът е разположен в горната част на стената или през тавана и покрива.

Сценарият с апартамент е по-сложен, така че ще разгледаме подробно технологията и нюансите на монтажа на вентилация:

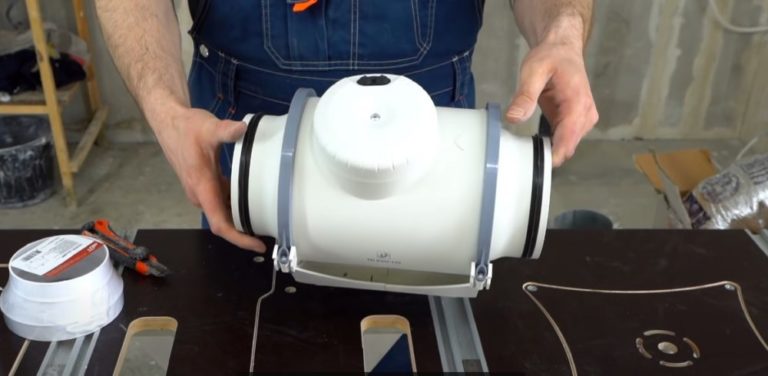

1. За да осигурите отделни въздушни потоци, закупете вентилатор за канали. Това оборудване може да обслужва едновременно банята и тоалетната.

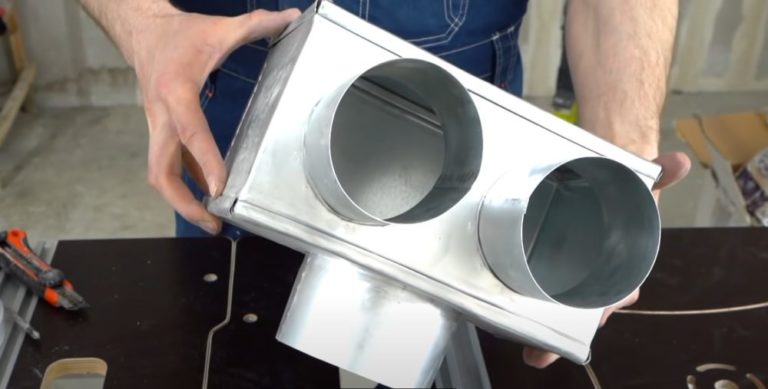

2. Подгответе кутията за разпределение на въздуха. Устройството се състои от правоъгълен корпус и три канала – един общ изход и два отделни входа.

Кутията може да бъде изработена по поръчка от работници по ламарина. Самият разпределител е лесен за сглобяване от пластмасови въздуховоди, като частите се залепват заедно с пистолет за горещо лепило.

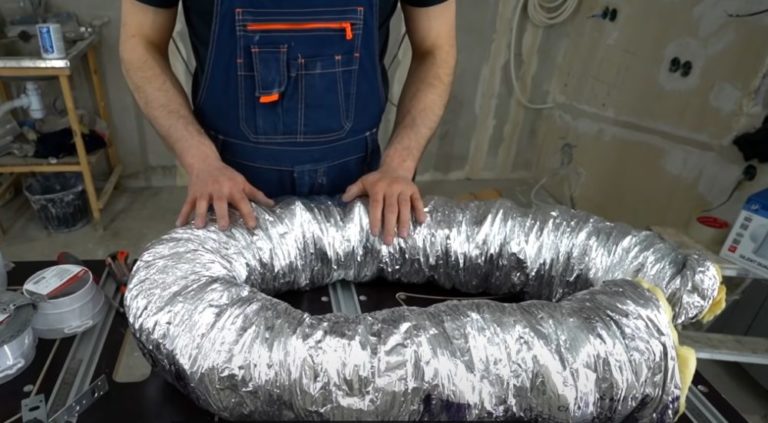

3. За да свържете вентилатора на канала, подгответе гъвкав, звукоизолиран въздуховод.

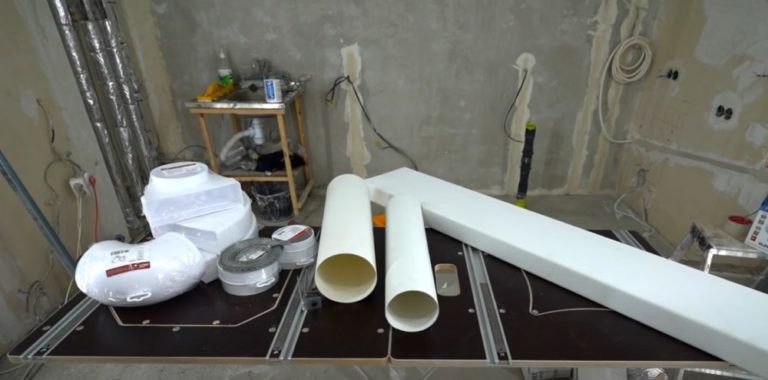

4. За да сглобите главната вентилационна линия, използвайте пластмасови канали и фитинги.

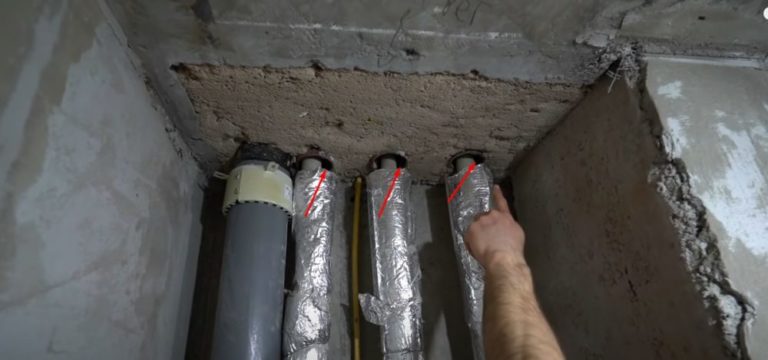

5. Апартаментът използва общи щрангове за комунални услуги. Тръбите преминават през етажите между етажите, използвайки муфи, където често се оставят празнини поради небрежност от страна на строителите.

Фугите трябва да бъдат запечатани, в противен случай вентилационната система ще изтегля въздух от баните на съседните апартаменти.

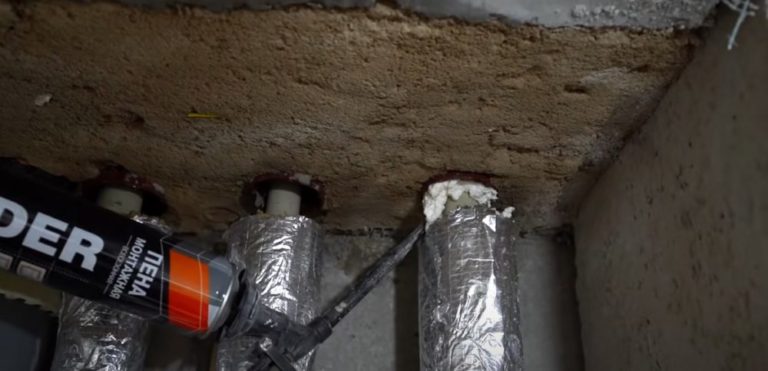

6. Намокрете обилно с вода празнините между ръкавите и щранговете. С помощта на пистолет и пяна запечатайте старателно всички пукнатини.

Оставете полиуретановата пяна да изсъхне. Използвайте остър нож, за да отрежете всички стърчащи части от втвърдената пяна.

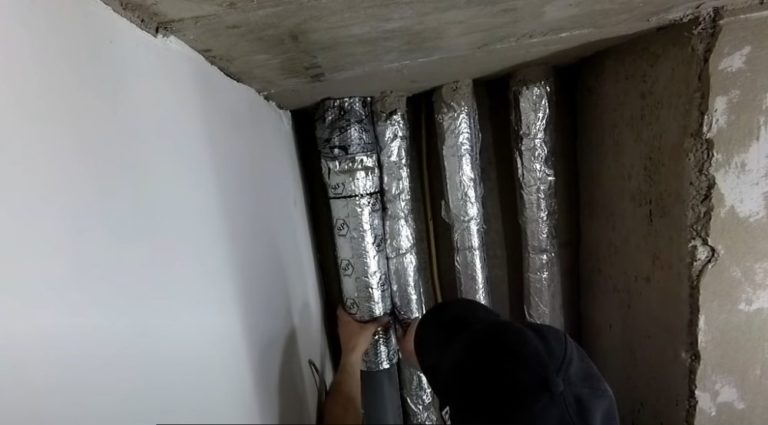

7. Преди да монтирате вентилационни канали, уверете се, че общите щрангове на сградата са звукоизолирани. Ако тръбите са голи, увийте ги със звукоизолационен материал.

Звукоизолацията не влияе на работата на вентилацията, но липсата ѝ създава дискомфорт в апартамента. Какъв е смисълът от използването на гъвкави, звукоизолирани въздуховоди за свързване на вентилатор, ако цялата система от щрангове не е звукоизолирана?

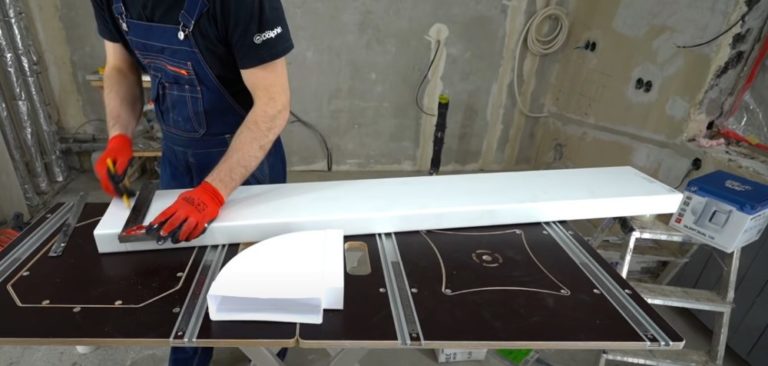

8. След като подготвителната работа приключи, започнете сглобяването на вентилационния канал от пластмасови компоненти. Използвайте плоска кутия с напречно сечение 125 мм.

Въздуховодът ще минава под тавана между банята и тоалетната. Към въздуховода ще бъдат свързани вентилатор и разпределителна кутия, а изходът му ще бъде монтиран в общата вентилационна шахта на сградата през комбинирана решетка.

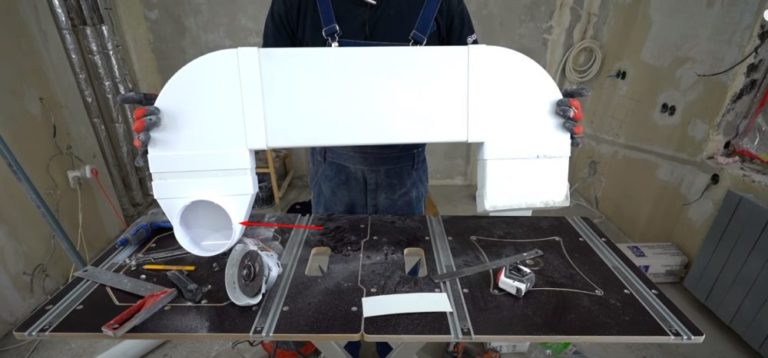

9. Готовият канал за тоалетната и банята ще бъде във формата на удължена буква "P", като в единия край ще бъде монтиран адаптер за кръгла тръба за свързване на вентилатор.

10. Временно закрепете пластмасовия канал към тавана. Проверете размерите. Маркирайте мястото за монтаж на вентилатора на канала под адаптера за кръгла тръба на стената.

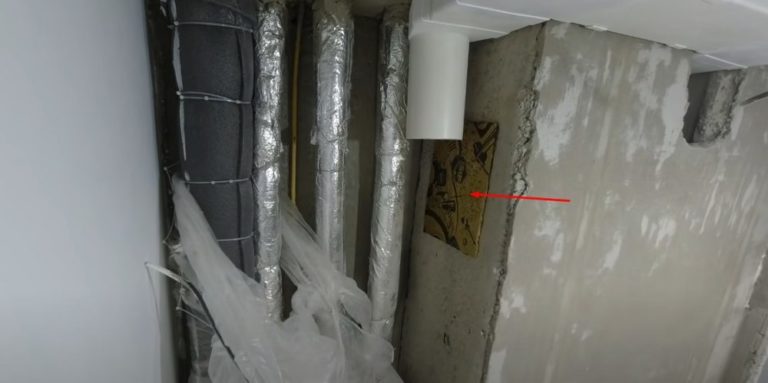

За да предотвратите разпространението на шума от двигателя през конструктивните елементи на апартамента, поставете звукоизолираща подложка под оборудването.

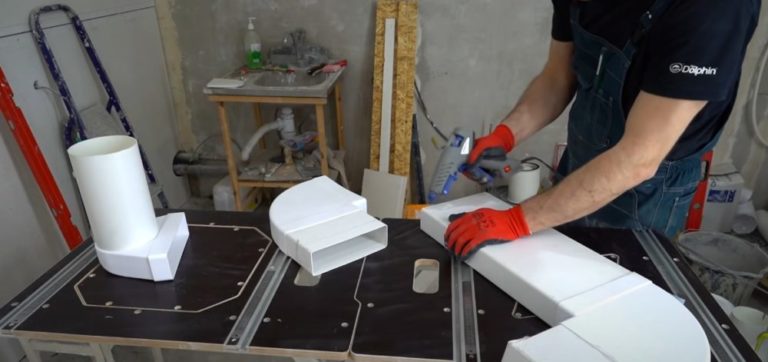

11. След монтажа, извадете конструкцията и я разглобете на компонентите ѝ. Сглобете отново канала, като запечатате фугите с пистолет за горещо лепило. Шевовете трябва да бъдат 100% запечатани, за да се предотврати изтичане на замърсен въздух.

12. След залепването, окачете канала на място под тавана. Преди монтажа, нанесете пяна по периметъра на краищата на стените на общия вентилационен отвор на сградата. Пяната ще залепне за канала и ще осигури херметична фуга.

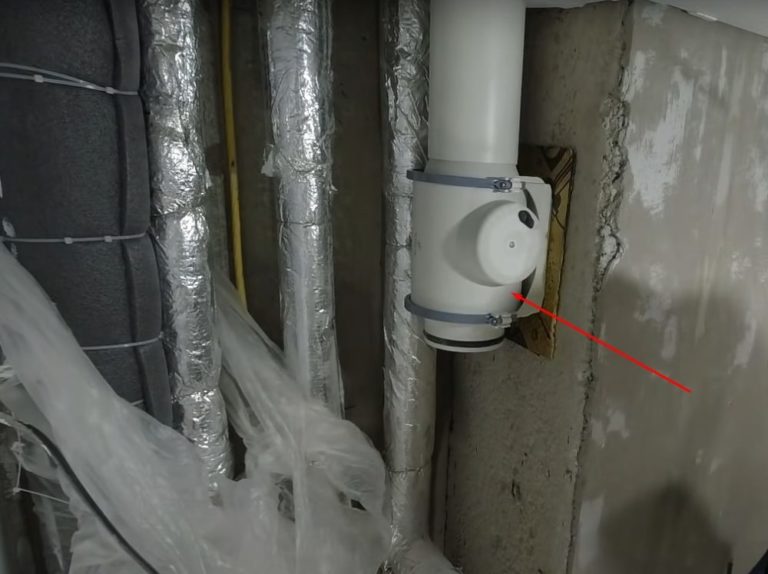

13. Използвайки включения монтажен крепеж, прикрепете вентилатора към стената с прикрепена шумоизолация. Свържете изпускателния отвор на вентилатора към кръглия пластмасов канал.

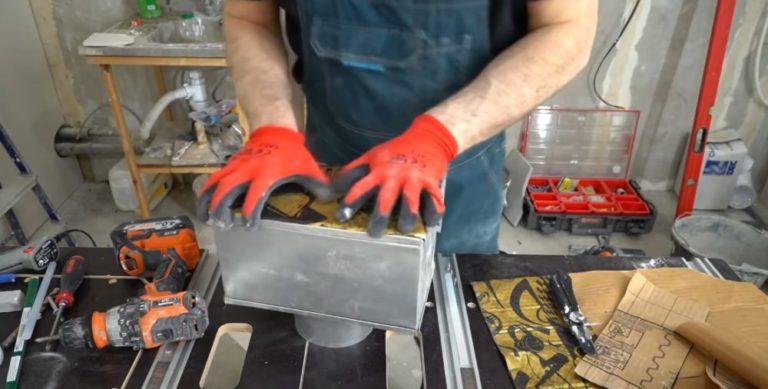

14. С помощта на автомобилни шумоизолационни листове покрийте стените на металната разпределителна кутия. За монтаж на тавана закрепете монтажните скоби към корпуса с винтове.

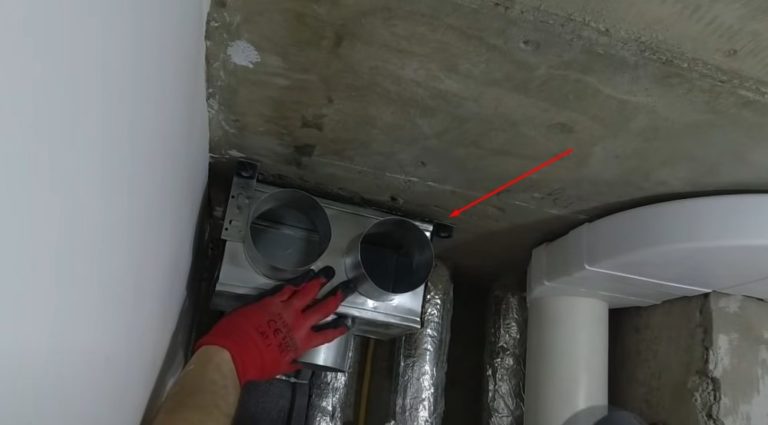

15. Закрепете звукоизолираната разклонителна кутия към тавана с помощта на анкерни болтове или дюбели и винтове.

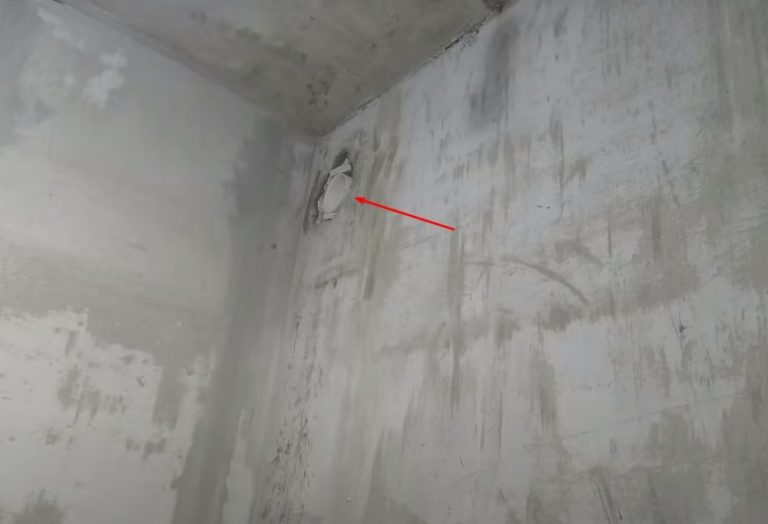

16. Пробийте отвор през тавана в горната част на стената, разделяща банята и тоалетната, за кръглия канал. Използвайте перфоратор, бормашина, длето и чук. Полезен е и бормашина.

Техниката на монтаж зависи от материала на стената. Поставете пластмасова втулка, обвита със звукоизолационен материал, в отвора.

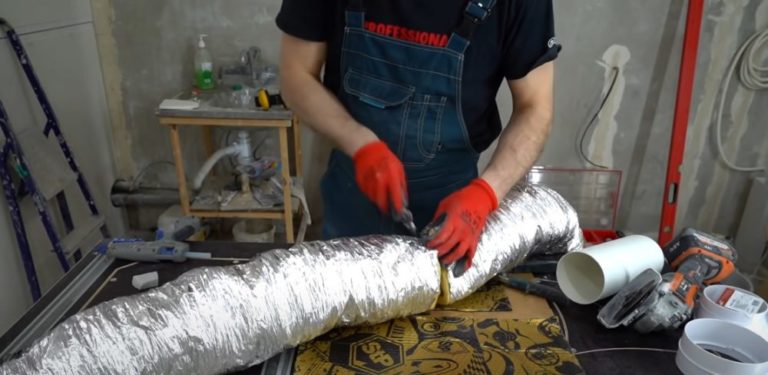

17. Измерете разстоянието от входа на вентилатора на канала до изхода на разпределителната кутия. Отрежете гъвкавия канал до правилния размер.

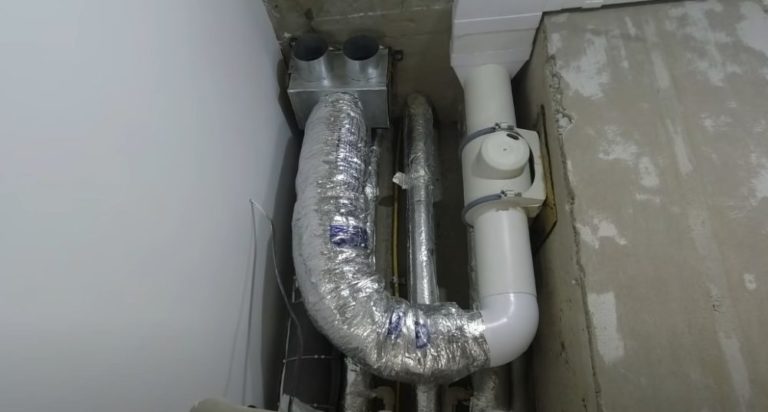

18. Свържете изхода на разпределителната кутия към входа на вентилатора за канали, като използвате гъвкави тръби. Уплътнете съединенията с алуминиева лента и ги закрепете с пластмасови кабелни връзки.

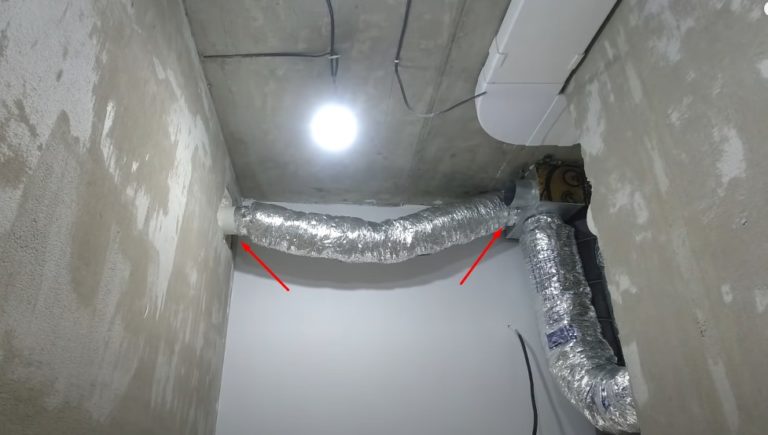

19. Измерете разстоянието между един от входовете на разклонителната кутия и муфата, излизаща през стената от банята.

Отрежете гъвкавия въздуховод по размер. Свържете дюзите на двата уреда, като закрепите съединенията с алуминиева лента и скоби.

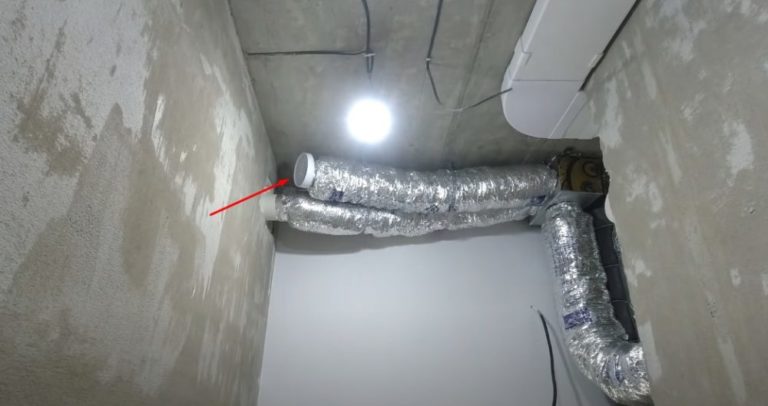

20. Свържете друг гъвкав въздуховод към втория вход на разпределителната кутия. Другият край оставете свободен. Той ще засмуква мръсен въздух от тоалетната.

Когато цялата конструкция е скрита под облицовката, свободният край на канала може да бъде свързан с този, изрязан в окачения таван. анемостат.

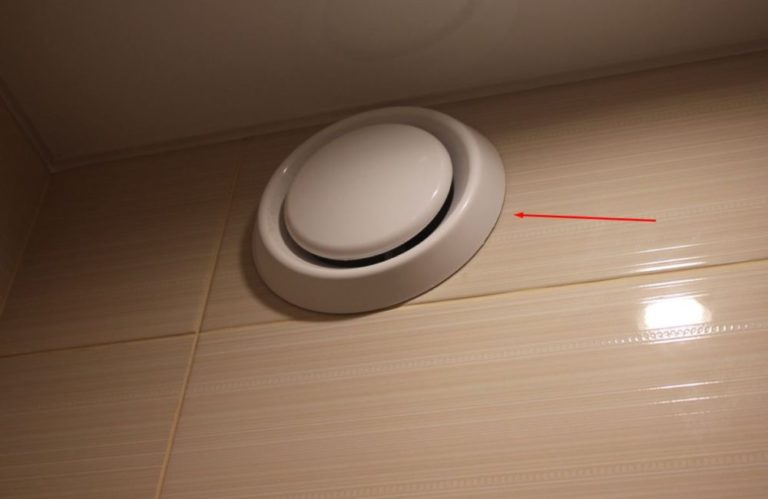

21. Закрепете гъвкавите въздуховоди към тавана със скоби, за да предотвратите провисване. Покрийте отвора на ръкава от страната на банята с въздушен дифузьор, въздушен клапан или стандартна декоративна решетка.

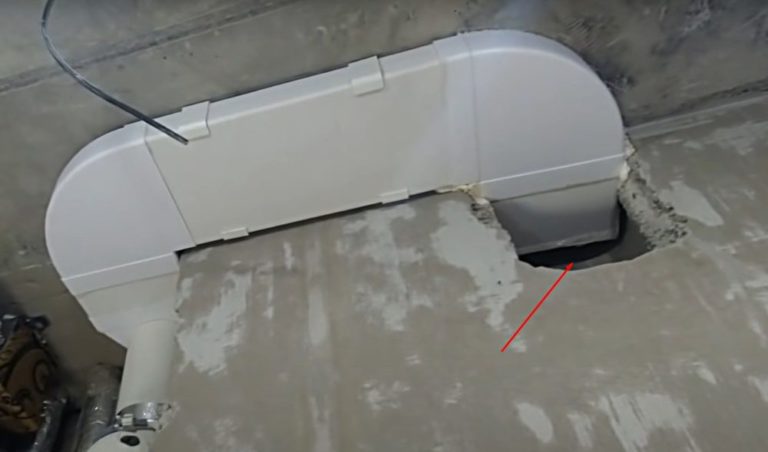

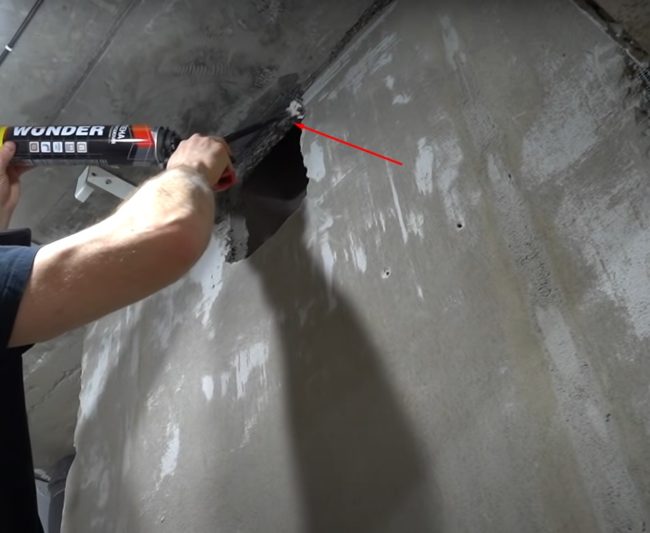

22. В общата шахта на къщата под пластмасовия канал, влизащ в стената, трябва да има свободен вентилационен отвор.

Не трябва да бъде напълно блокиран. Покрийте останалия отвор с декоративна решетка. Ако вентилаторът се счупи или въздуховодите се запушат, тоалетната все още ще може да се вентилира по естествен път.

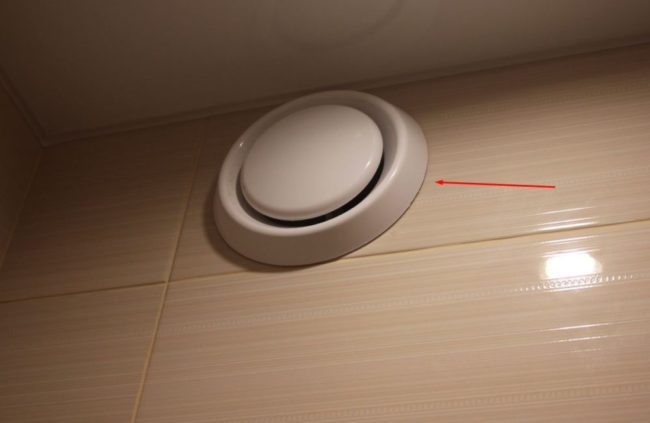

Вместо обикновена, можете да използвате комбинирана решетка, която има изход за свързване на вентилационен канал от апартамента.

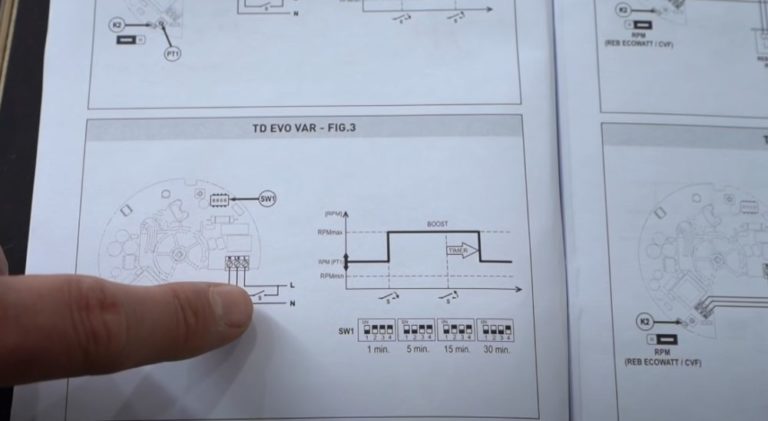

След монтажа на вентилационните агрегати, свържете окабеляването към вентилатора на канала. Можете да намерите схемата на свързване в инструкциите на производителя на оборудването.

Пуско-наладъчни работи

След като завършите монтажа на вентилацията в банята и тоалетната, проверете работата на комуналната система. Включете вентилатора на канала. Тествайте всмукателната мощност на замърсения въздух, като промените настройките на скоростта.

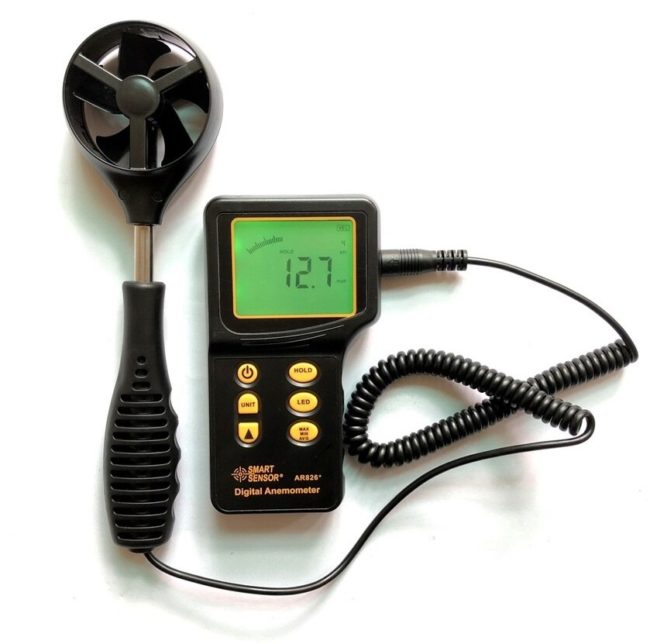

Можете да получите точни измервания с анемометър. Ако нямате такъв, използвайте по-прост метод. Поставете лист хартия до изпускателния отвор. Когато вентилаторът работи, той трябва

Поставете лист хартия върху вентилационната решетка; той трябва да остане залепен. С увеличаване на скоростта на въздушния поток, хартията ще става все по-трудна за отстраняване.
