Как работи вентилацията в жилищна сграда: видове, диаграми

За да се осигури адекватен обмен на въздух, е важно да се разбере как работи вентилацията в жилищна сграда и да се могат да се идентифицират и отстраняват проблеми. Системата работи чрез естествена или принудителна циркулация. Свежият въздух влиза през притока на въздух, а застоялият въздух се изхвърля през изпускателния канал.

В тази статия ще обсъдим по-подробно видовете, оформлението, принципите на проектиране и работата на комуналните мрежи. Нека обсъдим въпроса за възникването и отстраняването на проблеми с обмена на въздух.

Видове вентилация в жилищна сграда

Вентилацията на помещението е организирана по 3 начина: естествена, принудителна и смесена.

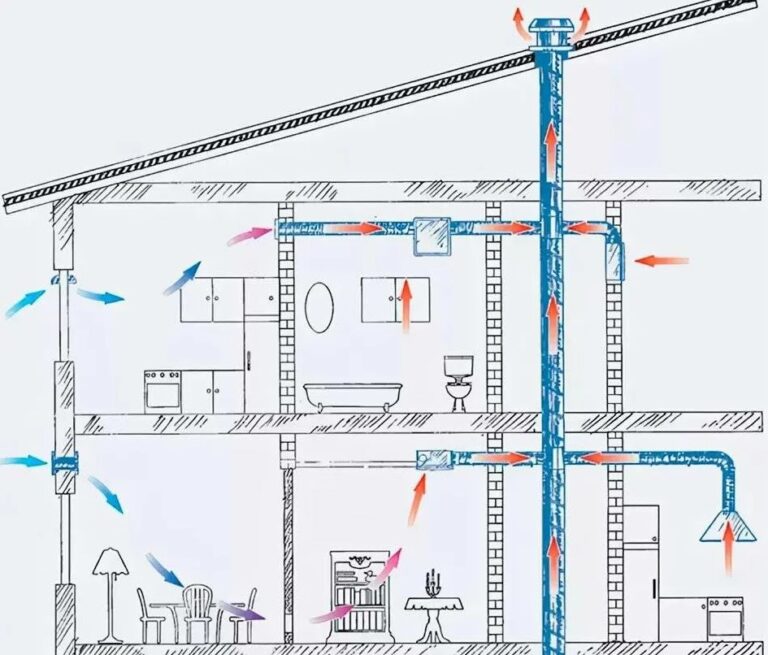

Естествената вентилация е проектирана в по-стари жилищни сгради. Обменът на въздух се осъществява без използване на вентилатори. Разликата в температурата и налягането между външната и вътрешната част на апартамента създава условия за естествено движение на въздуха.

Въздухът циркулира непрекъснато, докато има течение. Промените в метеорологичните условия и дизайнът на общите вентилационни шахти водят до намаляване на циркулацията. Възниква ефект на обратна тяга, при който мръсният въздух се връща в апартамента през аспиратора.

Съвременните високи сгради са изоставили неефективната естествена вентилация. Инженерните системи на жилищните сгради са проектирани с принудителна вентилация. Изпускателните и приточните канали са оборудвани с вентилатори, което увеличава движението на въздуха.

Стабилната циркулация осигурява адекватен обмен на въздух. Ефектът от обръщане на течението е елиминиран. Циркулацията се прекъсва само в случай на повреда на оборудването.

Смесената вентилация е вид принудителен обмен на въздух. Механичен модул с вентилатор е инсталиран от страната на изпускане. Всмукването на въздух става естествено през проходен модул на стената или рамката на прозореца.

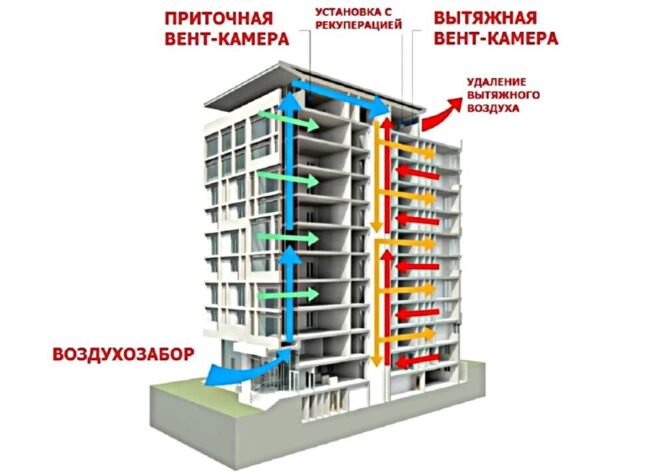

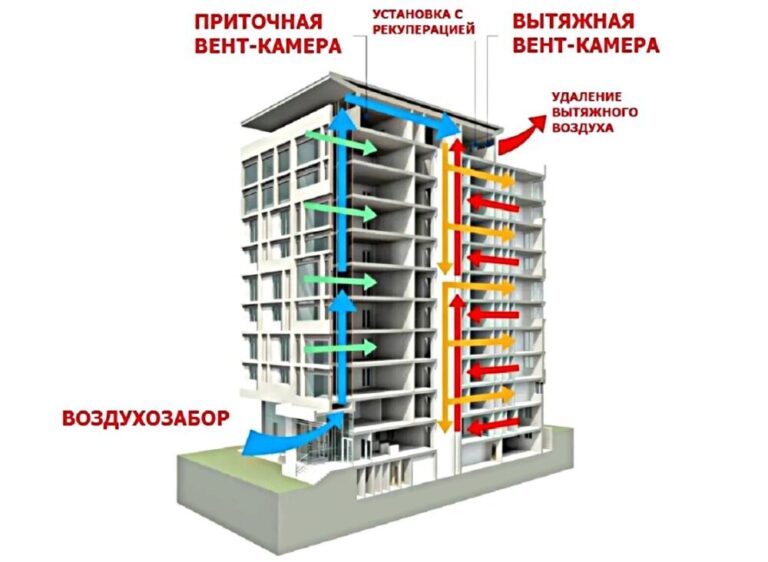

Общата вентилация на сградата е включена в проекта на жилищната сграда. Обединената мрежа се състои от група въздуховоди, свързани към една или повече общи шахти.

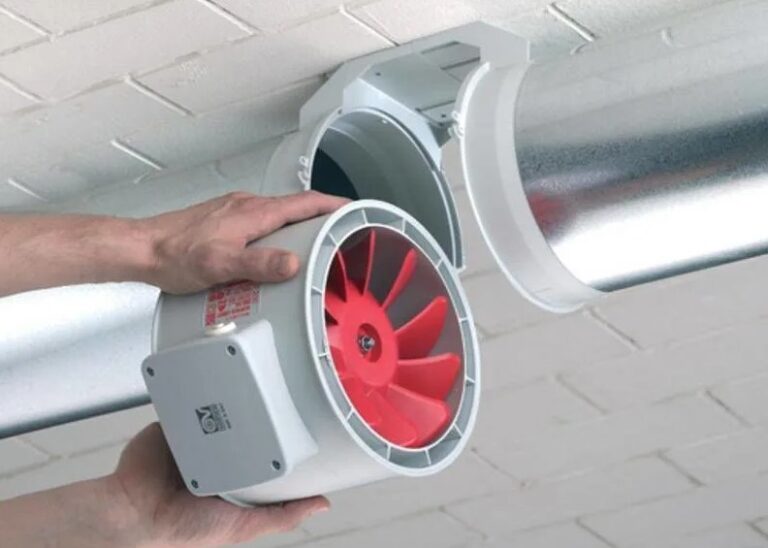

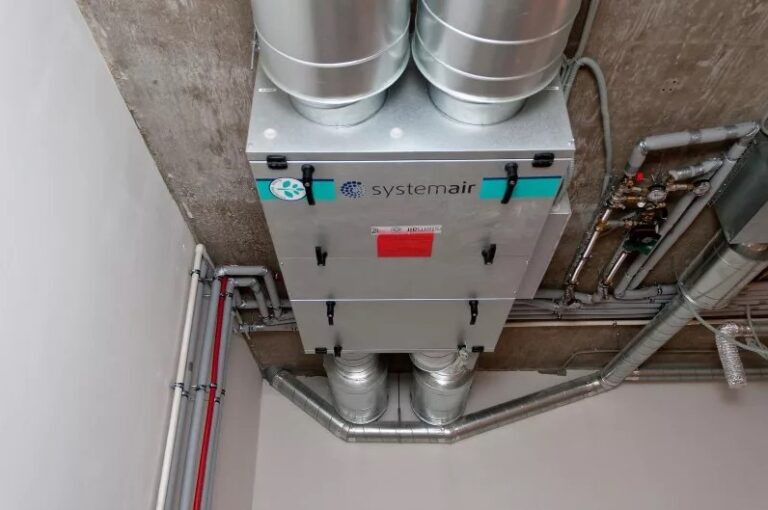

Съвременната механична вентилация с канали обикновено се допълва с устройство за рекуперация на топлина. Това устройство пречиства входящия въздух и поддържа желаната температура, влажност и други параметри.

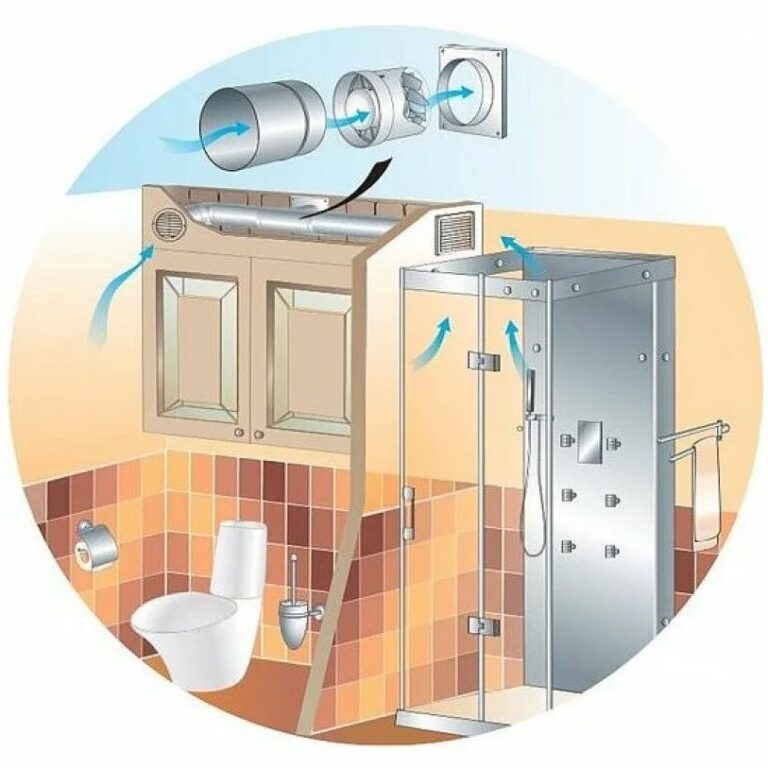

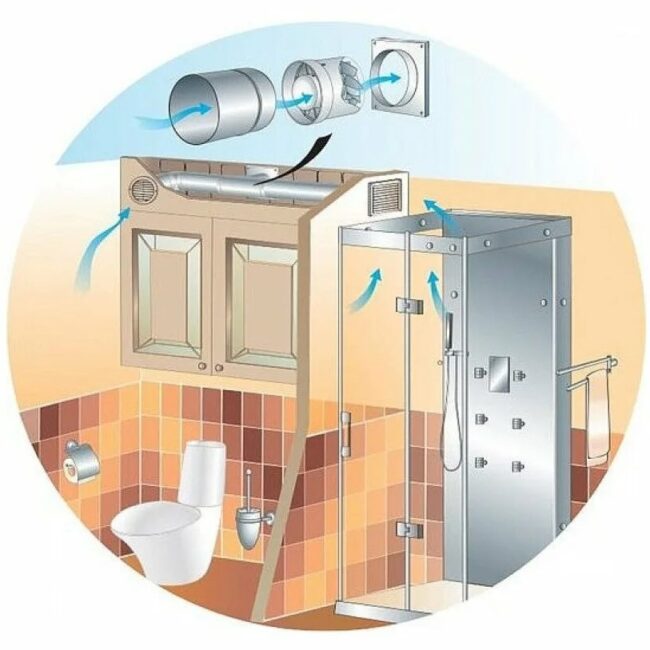

Ако собственикът на апартамента не е доволен от общата вентилационна система на сградата, може да се инсталира независима система. Изпускателните канали се монтират под тавана във всяка стая и се свързват с топлообменник, инсталиран на определено място.

Изпускателните и всмукателните вентилационни отвори се монтират отделно през проходни отвори в носещата стена. Собственикът на апартамента поддържа и наблюдава независимата вентилационна система.

Общ принцип на проектиране и работа на вентилацията

Вентилационната система на жилищна сграда се състои от два взаимосвързани модула: изпускателен и приточен. Приточният въздуховод вкарва свеж въздух отвън в сградата. Изпускателният въздуховод изхвърля застоялия въздух навън.

Циркулация между стаите в апартамента се осъществява чрез кръстосани потоци – технически отвори или пролуки в зоната на интериорните врати и прегради.

Първата стъпка ще бъде да се обмисли как е проектирана изпускателната система в многоетажна сграда, за да отстранява застоялия въздух. От гледна точка на конструкцията, тя се състои от обща шахта на сградата (вентилационна шахта), преминаваща през всеки етаж и завършваща на покрива.

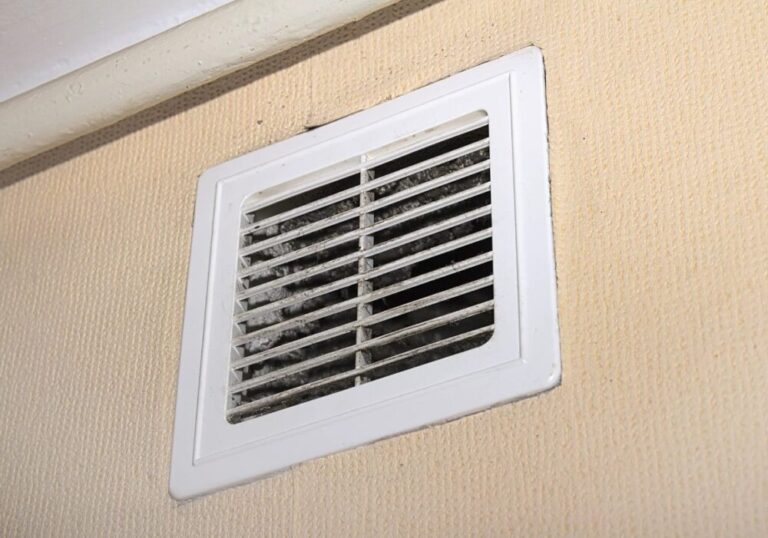

Абсорбаторът е свързан с канали, разклоняващи се от апартаментите. Отвътре се виждат вентилационни отвори на тавана, покрити с декоративни решетки.

Втората стъпка е да се обмисли дизайнът на всмукателния въздух. В по-старите многоетажни сгради въздухът е влизал през пукнатини в дървените прозорци. Обменът на въздух се е подобрявал чрез вентилация през отворени вентилационни отвори.

В новите многоетажни сгради апартаментите са херметични. PVC прозорците с двоен стъклопакет, изолацията на стените и изкуствените довършителни материали предотвратяват преминаването на въздух.

За възстановяване на въздушния поток се монтират отделни вентилационни канали (вентилационни канали) и се монтират спомагателни устройства. Стенните и прозоречните клапани и вентилационните бризъри се считат за популярни устройства за подаване на въздух.

Проектирането и експлоатацията на вентилационни шахти

Общият принцип на обмен на въздух е същият и в многофамилна сграда. Моделът на въздушния поток зависи от вентилационната система във високата сграда.

Типът на комуналната мрежа се разработва по време на фазата на проектиране на сградата. Като се вземат предвид броят на етажите и разположението на апартаментите, четири често срещани схеми са:

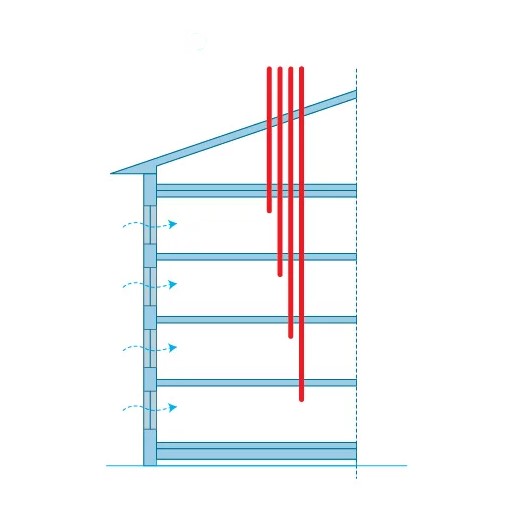

1. Всеки етаж е оборудван с отделни изпускателни тръби за кухнята и банята. Тръбите излизат на покрива. Индивидуално работещите изпускателни тръби предотвратяват навлизането на мръсен въздух и неприятни миризми от съседните стаи в апартамента, когато течението се обърне.

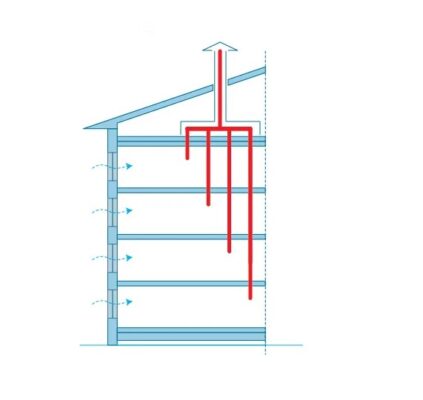

2. Всеки етаж е оборудван с отделни щрангове, но е свързан с един изпускателен канал на покрива. За да работи системата, е изключително важно шахтите да имат еднакво напречно сечение. Когато вентилационният проект е променен или част от канала се запуши с мръсотия, мръсният въздух заобикаля изпускателния канал и се насочва обратно в един от апартаментите.

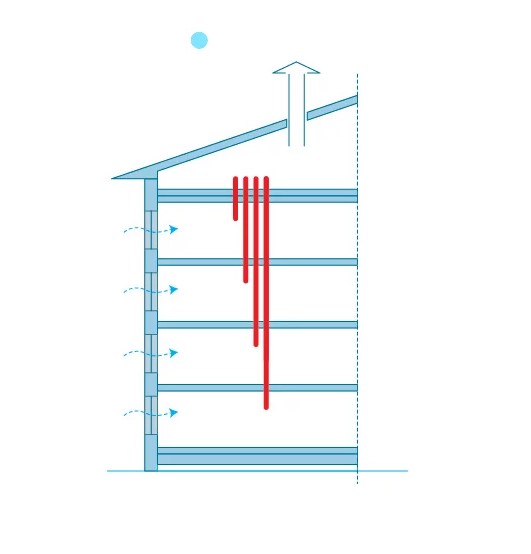

3. Всеки етаж е оборудван с отделни комини, водещи към тавана. Таванското пространство е оборудвано с хоризонтален въздуховод за съхранение. Единична вентилационна шахта за отвеждане се простира от горната част на въздуховода до покрива. Системата извлича застоялия въздух от стаите през отделни въздуховоди в общ въздуховод за съхранение и след това го изхвърля навън през изпускателен комин. Лошо функционираща система връща застоялия въздух към апартаментите на горните етажи. Липсата на подходяща изолация води до влага на тавана.

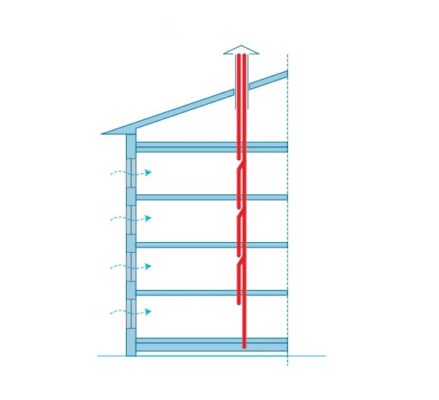

4. Всеки етаж оборудвани с допълнителни сателитни каналиАбсорбаторите от апартаментите са свързани към обща шахта на сградата. Замърсеният въздух се отвежда през разклонения в обща щранг тръба, водеща към покрива. Ако абсорбаторът се запуши или тягата се обърне, отработеният въздух от общата шахта на сградата започва да циркулира между апартаментите.

Многоканалната вентилационна система в многоетажна сграда е надеждна, но сложна. Използването на шахти на всеки етаж е често срещано явление в нискоетажните сгради. Когато панелна или тухлена сграда е ограничена до 2-9 етажа, има достатъчно място за отделни вентилационни отвори, които да достигнат до покрива.

Технически е невъзможно да се изградят отделни шахти за жилищен комплекс с повече от девет нива. Често се използват компактни вентилационни системи с един изход на щранг на покрива:

• изваден от кутията за съхранение на тавана;
• преминаване през етажи с връзка на паралелни сателитни канали.

Тези системи са били използвани в по-стари сгради, но естествената вентилация е била проблематична. Честите обръщания на течението са водили до връщане на мръсен въздух в апартаментите на горните етажи. Необходими са били локализирани въздуховоди и подобрена топлоизолация, нещо, което жилищно-комуналните служби не са били склонни да предприемат.

В съвременните сгради тези системи станаха популярни, когато беше въведена принудителна обмяна на въздух. Естествената вентилация постепенно отживелица. Съвременните високи сгради се проектират и строят с принудителна (механична) обмяна на въздух.

Филтрация на въздуха

Санитарните разпоредби изискват апартаментите да бъдат снабдявани с чист въздух. Отработеният въздух не трябва да замърсява околната среда. За тази функция е отговорна филтрираща система. Съставът и материалът на филтъра определят кои замърсители той улавя.

В по-старите многоетажни сгради филтрирането се ограничава до вентилационни решетки, които улавят едри отпадъци. Монтирането на филтри е ненужно, тъй като филтърният възел намалява и без това слабия естествен въздухообмен.

Филтрацията на въздуха е от съществено значение за новите многоетажни сгради с принудителна вентилация. В зависимост от конструкцията им, има четири вида филтри:

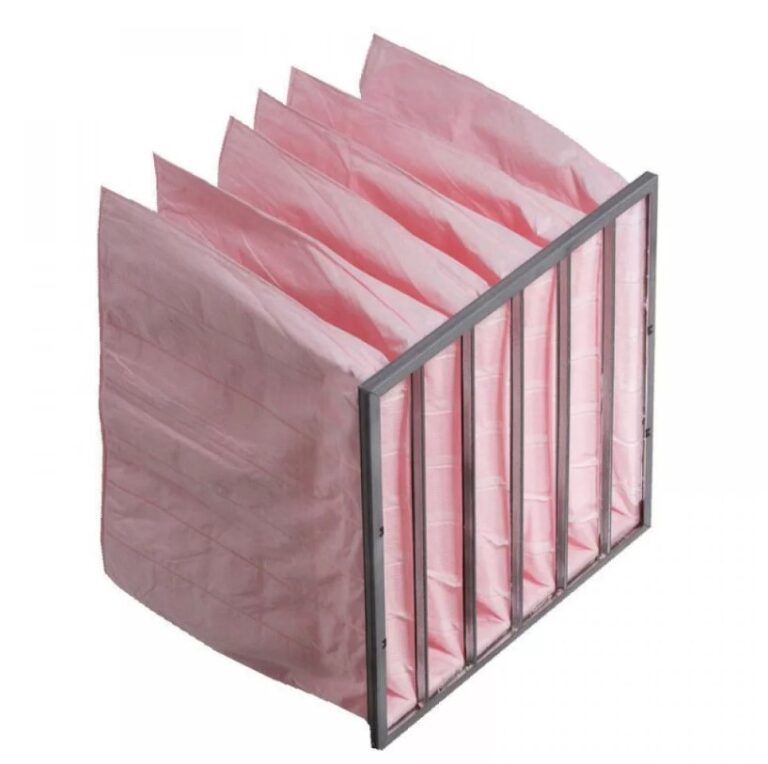

1. Чантите тип „джоб“ се състоят от зашити отделения с форма на джоб, прикрепени към твърда рамка. Влакнестият синтетичен материал има ниско съпротивление и позволява на въздуха да преминава свободно. Високата здравина на джобовете им позволява да натрупват големи количества прах.

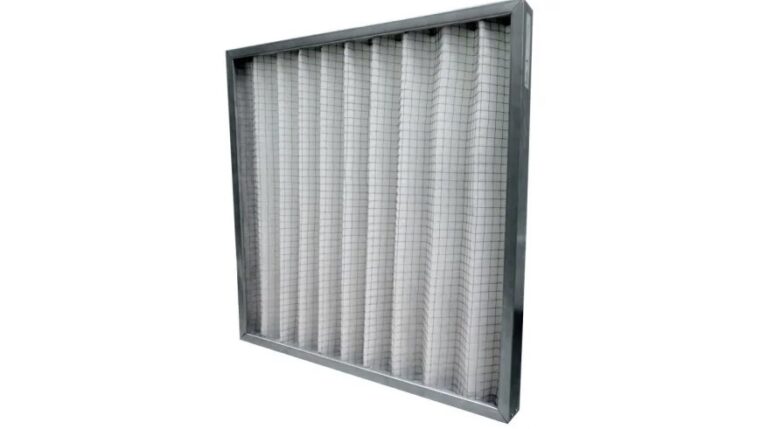

2. Касетъчните филтри са изработени от твърда рамка, запълнена с полиестерни влакна. Този материал се характеризира с ниско съпротивление и висока степен на събиране на прах.

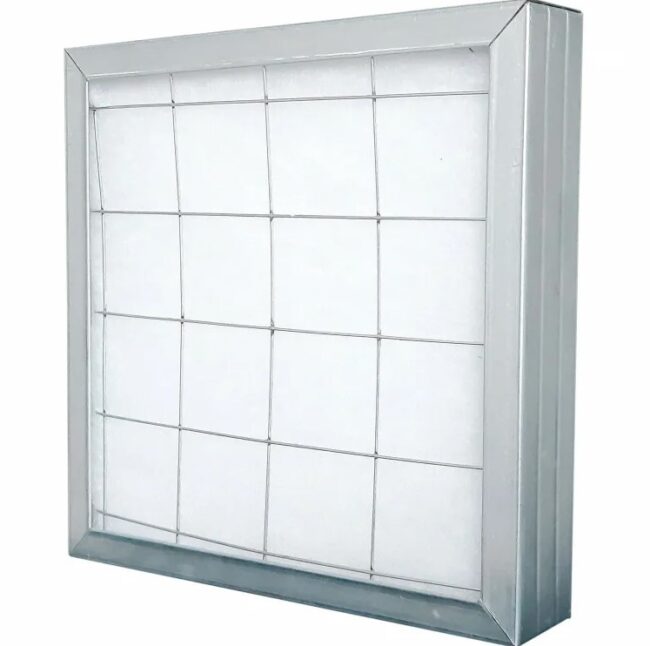

3. Панелни филтри – подобно на касетъчните филтри, те са изработени от твърда рамка. Използваният филтърен материал варира в зависимост от предназначението на панела. Най-често се използват полиуретанова пяна, полиестерни влакна и метална мрежа.

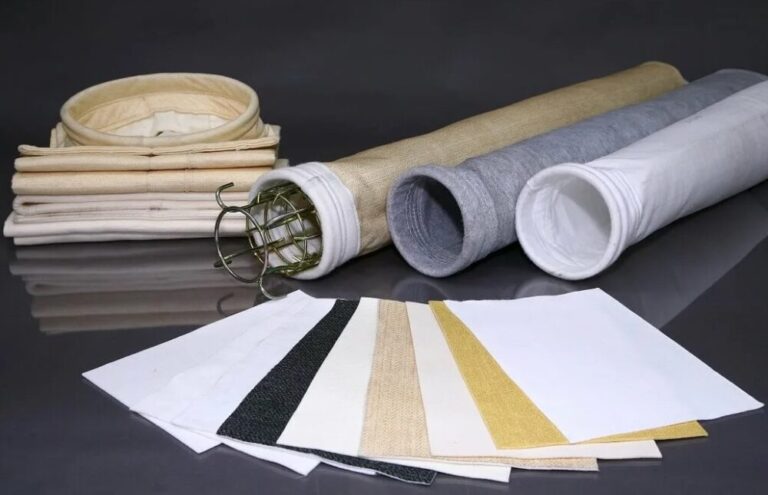

4. Филтърните торби са изработени от полиестерни влакна и са снабдени с мембрани за подобряване на пречистването на въздуха.

Съществуват 17 вида филтри, базирани на степента им на пречистване. Най-грубата филтрация се осигурява от филтърния модул G1. Този материал улавя 50-65% от частиците. Филтърът G4 задържа 90% от замърсителите. Най-фината филтрация се осигурява от филтърния модул U17. Този филтър задържа до 99.999995% от частиците. Процентът на филтрация за всеки тип филтърен модул е ​​обозначен с число след буквеното съкращение.

Новият стандарт GOST R EN 779–2014 регулира приложението на филтрите. Пречиствателните устройства се класифицират като с общо или специално предназначение. В зависимост от използвания материал, те улавят прах, алергени, бактерии, миризми и други замърсители.

Филтрите с общо предназначение най-често се използват за вентилация в жилищни сгради. Класът се обозначава със съкращение от буква:

• G – грубо почистване;
• M – средно почистване;
• F – фино почистване.

Специализираните филтри се инсталират във вентилационни системи, когато е необходимо ефективно филтриране на специфични замърсители. Класификацията се обозначава с буквено съкращение:

• E и H – висока ефективност;
• U – свръхвисока ефективност.

Специалните филтри улавят миризми, мазнини, алергени и бактерии. Универсалният филтърен блок изпълнява две функции: улавя механични замърсители и предпазва специалния филтър от повреди. За цялостно почистване се монтират два вида елементи. Универсалният филтърен блок се поставя преди специалния филтър.

Замърсителите на въздуха варират по произход. Използват се филтри за улавяне на всеки тип частици, класифицирани според принципа им на действие:

1. Механични – улавят твърди частици с размер 5-10 микрона.
2. Маслените филтри улавят едри частици и се използват като предфилтри. Комбинираният пълнител се състои от синтетични влакна и метална мрежа. За подобряване на адхезията на замърсявания се използва импрегнация с минерално масло.
3. Въглеродните филтри пречистват въздуха чрез адсорбция. Порите на филтъра абсорбират миризми и газове.
4. Гъба - улавя прах и други малки частици.
5. HEPA филтрите улавят фините прахови частици. Допълнително химическо покритие потиска бактериите, алергените и патогените.

ULPA филтрите се считат за подобни на HEPA филтрите, но предлагат повишена ефективност на почистване. Една иновация е използването на фотокаталитични филтърни устройства. Тези филтри неутрализират вируси, бактерии и токсини.

Характеристики на вентилацията в апартамент

Вентилацията няма много общо с проветряването. Обменът на въздух се извършва в съответствие със санитарните норми. За всяка стая се определя стандартен обем. Вземат се предвид температурата, влажността и дебитът на въздуха. Изчисленията се извършват от инженери. Собствениците на апартаменти са отговорни за поддържането на вентилационната система, регулирана от специалисти.

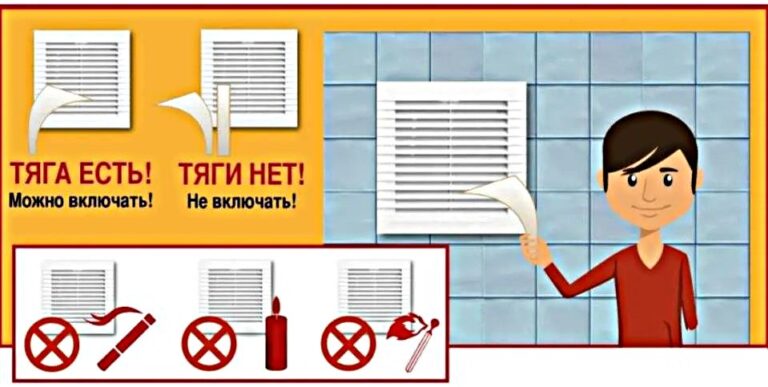

Инсталационната мрежа на сградата се проверява от управляващото дружество, което управлява жилищната сграда. Техническите прегледи се извършват редовно по определен график. Собствениците на апартаменти също са отговорни за самостоятелната проверка на вентилационната система.

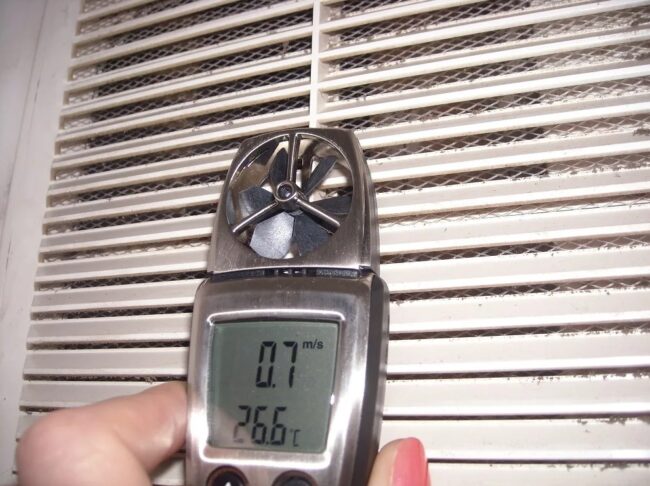

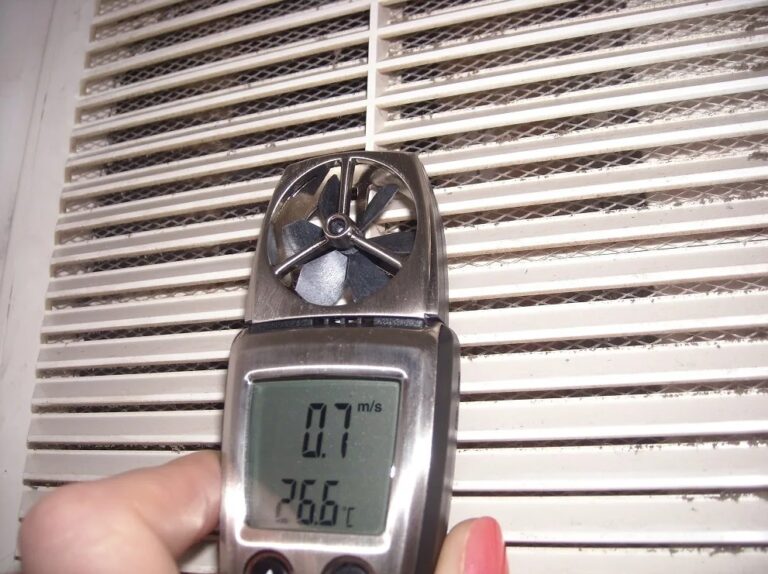

Точни измервания на въздушния поток могат да се направят с помощта на измервателно устройство, наречено анемометър. За прост тест за течение, просто поставете лист вестник или лист от тетрадка до вентилационната решетка. Хартията ще залепне за изпускателния отвор, но ще се отклони от входа за въздух. Ако се наблюдава обратният ефект или листът не реагира на течението, вентилацията не работи.

Самостоятелното възстановяване на общата вентилационна система на сградата не винаги е възможно. Потребителят има право да почиства замърсявания от решетките и краищата на въздуховодите, водещи от стената в помещението. Запушванията дълбоко в шахтите ще бъдат отстранени от техници. За проверка на въздуховодите ще се използва видеоинспекционно оборудване.

Ако вентилационната система не работи, собственикът на апартамента трябва да се свърже с доставчика на услуги с оплакване. Разрешени са външни фирми, лицензирани за ремонт на общи сградни системи.

Как работи канализационната вентилация?

Канализационната мрежа се вентилира отделно от общата вентилационна система на сградата. Разположението, оборудването и експлоатацията се регулират от СНиП 2.04.01-85 (СП 30.13330.2020). Предназначение на комуналната мрежа:

1. Отстраняване на газове от тръбопровода.
2. Предотвратяване на проникването на неприятни миризми в помещението.
3. Предотвратяване на образуването на вакуум в тръбопровода, което може да доведе до разрушаване на водните уплътнения във водопроводните тела.

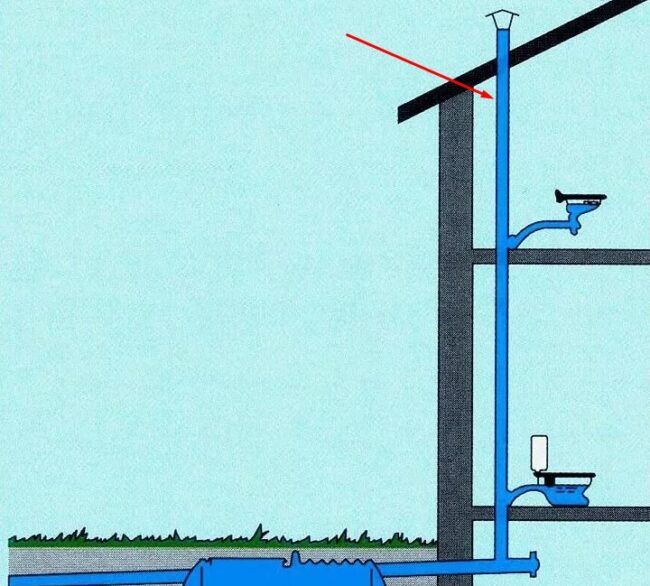

Канализационната система се вентилира естествено чрез вентилационна тръба – продължение на щранга с тоалетни, свързани към всички етажи. Изходът е през покрива към улицата. Вентилационната тръба не се простира до тавана.

За да разберем как работи естествената вентилация на канализационна система в многоетажна сграда, нека разгледаме пълния цикъл:

• след внезапно изпускане на вода от тоалетни и мивки, в тръбопровода се създава вакуум;
• нови порции въздух, елиминирайки вакуума, навлизат през канализационната тръба;
• С притока на чист въздух, миризмите и газовете се изтласкват през вентилационната тръба на улицата.

Когато системата за вентилация на отпадъчните води не работи, полученият вакуум в тръбопровода след внезапно промиване на вода издухва водните уплътнения. Неприятни миризми и опасни газове навлизат в апартамента през сифоните на мивката и тоалетната.

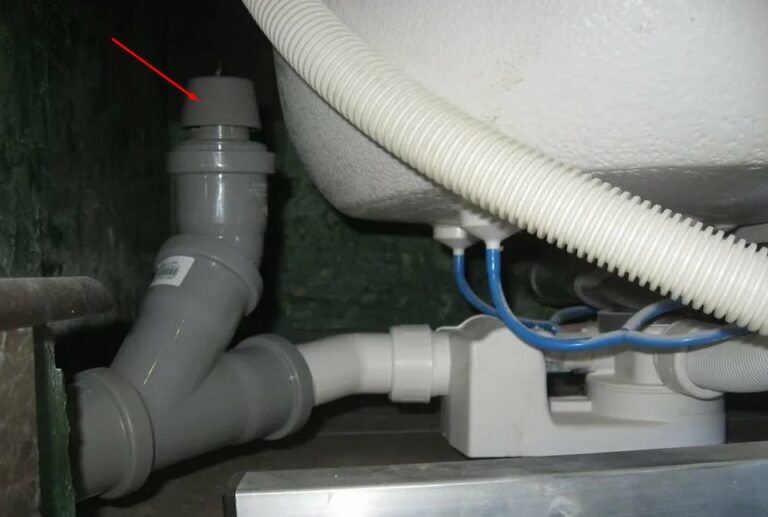

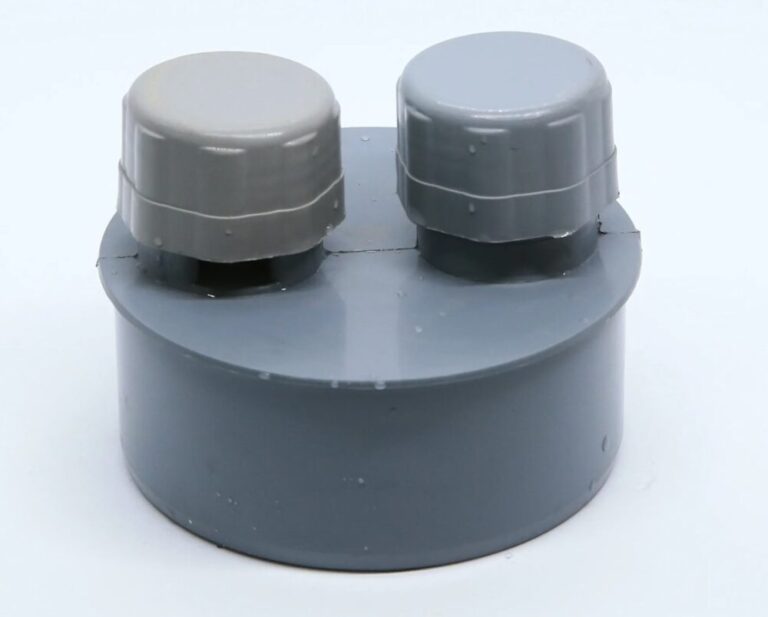

За обезвъздушаване на канализационната система се монтира вакуумен клапан вместо отводнителна тръба. Този уред е оборудван с шибърен клапан, който остава постоянно затворен. Когато внезапно изпускане на вода създаде вакуум вътре в тръбопровода, клапанът се отваря. Входящият въздух предотвратява издухването на водните уплътнения. Клапанът се връща в затворено положение, предотвратявайки навлизането на неприятни миризми в апартамента.

Вакуумните клапани се монтират в частни домовеОбществените сгради са оборудвани с комини за отпадъци. Собствениците на апартаменти могат да монтират вакуумен клапан като спомагателен възел на клона на канализационния маркуч, където е свързана пералня, съдомиялна машина или друго водопроводно устройство.

Методи за предотвратяване на въздушен поток между апартаментите

Неизправната вентилационна система ускорява влошаването на микроклимата в помещенията. Това е още по-опасно, когато се образуват течове на въздух между апартаментите. Мръсен въздух от съседите, заедно с влага, неприятни миризми и бактерии, прониква през абсорбаторите в жилищните помещения. Този проблем е особено остър за жителите на горните етажи на жилищни сгради с естествена вентилация.

Междуквартирните въздушни потоци се образуват в резултат на обръщане на естествената тяга поради следните причини:

• замърсяване на въздуховоди и вентилационни решетки;
• промяна в метеорологичните условия;
• неразрешена промяна на дизайна на вентилационните канали;
• Неразрешено инсталиране от съседи на кухненски абсорбатор или друго оборудване с вентилатор в общия канал на жилищна сграда.

За да предотвратите изтичане на въздух между апартаментите, не модифицирайте сами въздуховодите. Почистете решетките на абсорбатора и краищата на въздуховодите от всякакви замърсявания. Осигурете стабилен въздушен поток, като монтирате стенен или прозоречен клапан. Отваряйте прозореца често за проветрение. Монтирайте решетка с възвратен клапан на отвора на общия абсорбатор на сградата. Ако течението е обърнато, клапата ще блокира потока на въздух от съседните апартаменти.

Ако преливането е причинено от замърсяване, повреда на мини или неоторизирана намеса от съседи, подайте жалба до управляващото дружество.

Проблеми с вентилацията и решения

Жителите на жилищни сгради се сблъскват с два често срещани проблема с вентилацията: липса на обмен на въздух и обратна тяга. Когато комуналната система спре да работи, определете причината сами или подайте жалба до управляващата компания. Решението зависи от причината. Популярни решения:

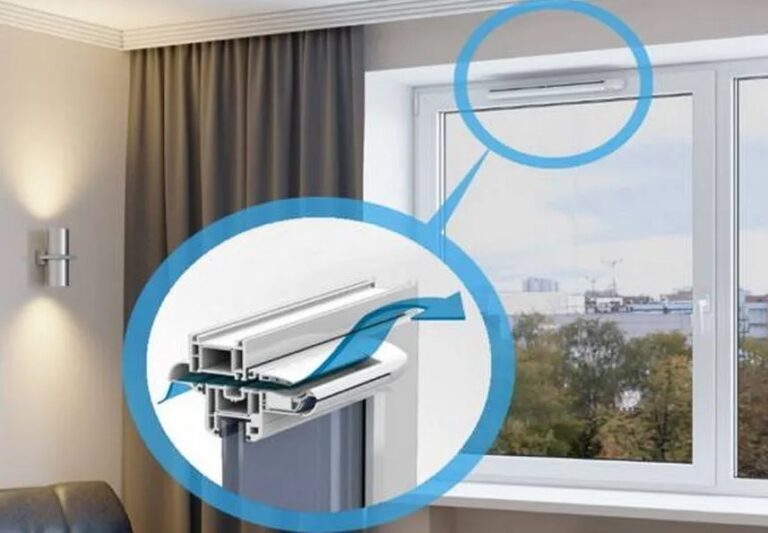

1. Увеличете въздушния поток чрез вентилация, монтиране на стенни или прозоречни клапани.
2. Почистете решетките за изпускане и достъпните зони на въздуховодите от замърсявания.
3. Монтирайте допълнителен абсорбатор над котлона в кухнята.
4. Осигурете въздушен поток между стаите на апартамента, като освободите пътя за циркулиращи въздушни потоци от входа до изпускателната тръба.

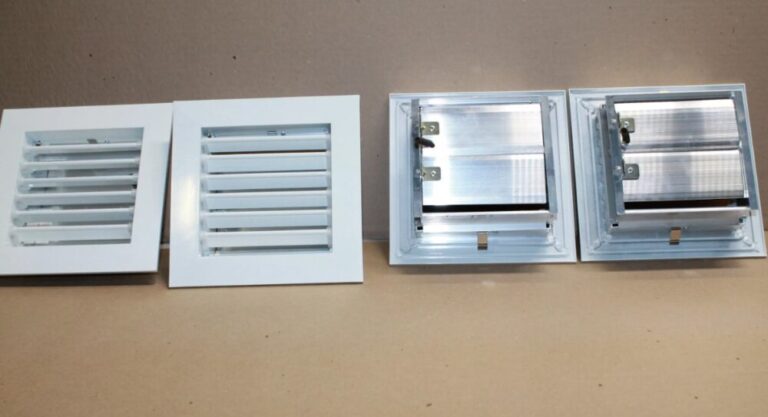

5. Монтирайте изпускателни решетки с възвратни клапани.

За да сте сигурни, че комуналната мрежа работи правилно, редовно я проверявайте сами и изисквайте от управляващата компания да спазва сроковете за поддръжка.
