Как да изберем дефлектор за изпускателна тръба въз основа на принципа му на действие, Направи си сам

Дефлекторът е аеродинамично устройство, монтирано в най-високата точка на изхода на комина. Той създава постоянна тяга във вентилационния канал и предпазва комина от валежи и отломки. Състои се от дифузьор, чадър или капачка и външен цилиндър или корпус.

Вентилационната система на селска къща трябва да осигурява правилното си функциониране при всякакви условия. Това е необходимо по редица причини: за да се осигури благополучието на обитателите, за да се осигури правилното горене на отоплителните агрегати и за да се отстрани бедният на кислород въздух от помещенията. За да се постигне това, се създава система от вентилационни канали, завършваща с дефлектор на изпускателната тръба.

Дефлекторите са предназначени за използване на ветрови натоварвания за да се осигури нормална вентилация на жилищни, търговски или промишлени помещения.

Известно е обаче, че при определени посоки и сили на вятъра може да настъпи намаляване на тягата във вентилационната система, дори до степен на обръщане, т.е. промяна в посоката на движение на въздуха.

Принципът на действие на дефлектор за изпускателна вентилация

Тя се основава на създаването на аеродинамична резолюция на въздуха над устието на вентилационната тръба, която насърчава ускореното движение на въздуха в тази посока отдолу нагоре от зоната на високо налягане.

Обърнете внимание, че капачките на дефлекторите са по-изпъкнали нагоре. Това означава, че когато въздухът заобикаля такова препятствие, в долната му част се създава вакуум, който генерира тяга.

Кой дефлектор е най-подходящ за абсорбатор?

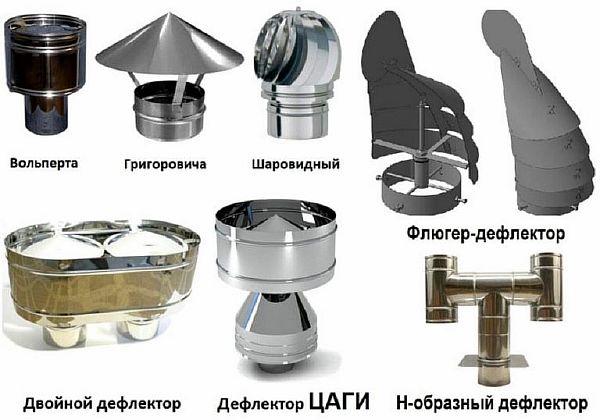

Строителният пазар предлага широка гама от различни дизайни за тези продукти. Всеки от тях има свои собствени експлоатационни характеристики, които е важно да знаете преди покупка. Следните видове са най-популярни:

1. Ротационни вентилационни конструкции.
2. Въртящи се вентилационни дефлектори.
3. Дефлектори на Григорович.
4. Модели, разработени от ЦАГИ (Централен аерохидродинамичен институт).
5. Дефлектори на Волперт.
6. H-образна.

Нека разгледаме някои от тях по-подробно.

Разберете всичко за турбо дефлектор за вентилация: рейтинг, принцип на работа, инструкции за монтаж и много други.

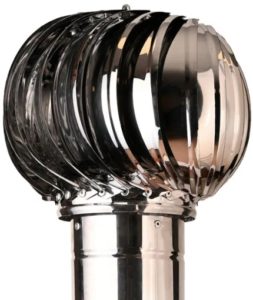

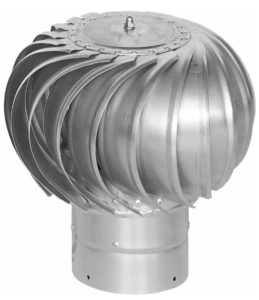

Ротационни турбини за изпускателни системи

Това са най-популярните устройства за тази цел. В сравнение с други дизайни, тяхната производителност е с 20-25% по-висока.

Предимството на използването им е, че не използват никакъв източник на енергия по време на работа.

Въртейки се винаги в една посока под въздействието на вятъра, главата на турбината създава вакуум вътре във вентилационната тръба, улеснявайки активния процес на циркулация на въздуха.

Освен това, елегантно изработена от стомана, тя изпълнява и функцията да предпазва устието на тръбата от валежи.

Главната секция е изработена от алуминиеви ленти с дебелина до 0,5 мм, а основата е от стоманена ламарина, боядисана в цветове по RAL.

Ротационните турбини могат да се използват на кръгли, квадратни или правоъгълни канали или комини. Освен това, те могат да се използват за системи за димоотвеждане..

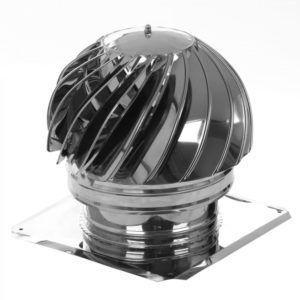

Въртящ се дефлектор

На пазара те са представени от ротационни дефлектори с изпускателен вентилатор. За да се увеличи производителността, те използват дюзи с работно колело на края. Тези устройства са малко по-сложни по дизайн. Въртящата се глава е монтирана на вертикална ос и е снабдена с два запечатани, неизискващи поддръжка лагера.

Работното колело, което подава въздух през изпускателния канал, също е монтирано на тази ос. Това се улеснява от постоянното въртене на главата на устройството, независимо от посоката на вятъра.

Използваният материал е най-често алуминиев лист, по-рядко неръждаема листова стомана с дебелина 0,4 мм.

Дефлектор

Пълната гама от размери представлява цялата стандартна серия и позволява използване върху изпускателни тръби или комини от всякакъв профил.

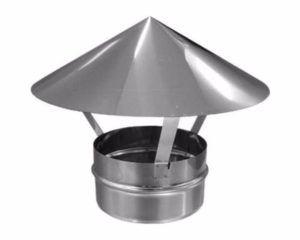

Дефлектори на Григорович

С простичък дизайн, тези устройства си струва да се разглеждат като проекти „Направи си сам“. В същото време те са доста ефективни, увеличавайки тягата на изпускателната система с поне 20%.

За да си направите сами такъв, изрежете кръг от поцинкована стомана и отстранете сектор. Това създава конична капачка, което е целта на този проект. Тя може да се закрепи към края на изпускателната тръба с помощта на три опори, направени от ленти от същия метал.

В допълнение към основната си функция, този продукт също така предпазва отвора на изпускателния канал от замърсявания. За да се постигне това, страните на устройството са покрити с метална мрежа с размер на отворите не повече от 5 милиметра.

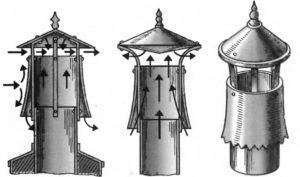

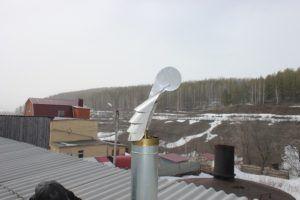

Дефлектори - ветропоказатели

Дизайнът на това устройство е базиран на същия принцип – промяна на скоростта на въздушния поток, докато той преминава през дифузораВ резултат на това се създава вакуум над изхода на изпускателната тръба, което улеснява ускореното извличане на въздух от системата.

Но тези устройства са предшественик и най-яркият представител на класа дефлектори - ветропоказатели. Тяхната отличителна черта е способността им да се ориентират по вятъра, като за целта в конструкцията им се използва специален кил.

Цялото устройство е монтирано на вертикална ос, но изискванията към него са много по-ниски, отколкото за ротационните устройства, тъй като оста се използва само за ориентиране на продукта в пространството.

Формите на ветропоказателите могат да бъдат много разнообразни, но принципът на действие не се променя.

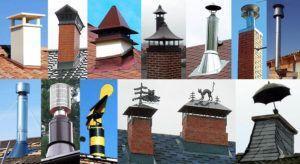

Важно е да се отбележи, че разнообразието от дизайни на устройства за подобряване на сцеплението е безкрайно. Комбинацията от фактори и разнообразието от дизайни са толкова обширни, че в някои случаи е невъзможно да се класифицира дадено устройство като принадлежащо към един или друг тип. Това не е необходимо - основното е то да функционира правилно. Външният вид на продукта също е важен фактор.

Следователно, изборът на вентилационен дефлектор се свежда до чисто естетическо решение, основано на лични предпочитания. И, разбира се, дълбочината на джоба е от значение.

Направи си сам дефлектор на изпускателната тръба

Направи си сам дефлектор ЦАГИ.

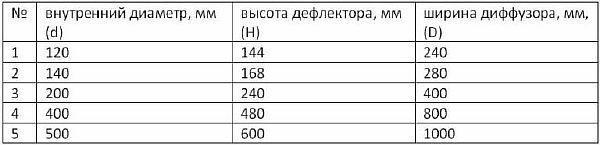

Когато си поставяте такава задача, първо трябва да определите нейните размери. Това ще определи избора на материал и неговите нужди. За да се осигури функционалност, е важно да се спазват общите съотношения на размерите, които могат да се определят с помощта на специална таблица:

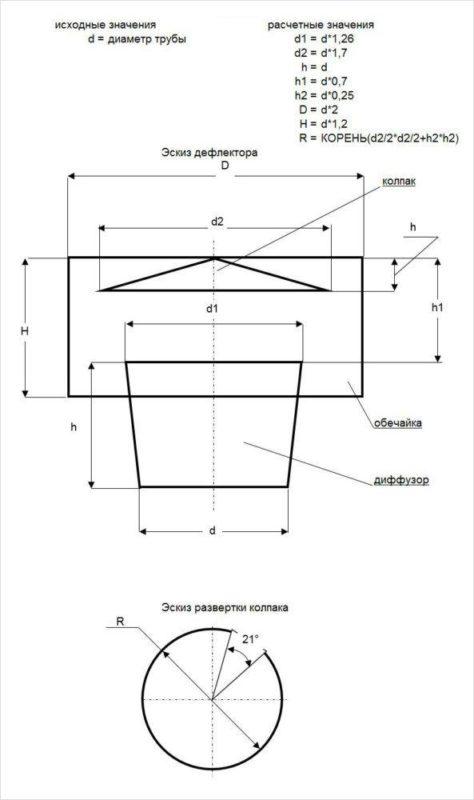

За да направите сами дефлектор за комин, ще ви е необходим чертеж. Предлагаме да използвате чертежа, предоставен на нашия уебсайт, но първо ще трябва да решите какъв ще бъде дизайнът. Лесно е да направите чертежа и сами, следвайки инструкциите в предоставената таблица.

Инструментите, от които ще се нуждаем в процеса на изработка на устройството:

1. Метални ножици. Могат да се използват ръчни, но механичните са по-добри, ако има такива.

2. Дървен чук за извършване на тенекеджийски работи.
3. Електрическа бормашина за пробиване на отвори за нитове по време на монтажа и монтажа на продукта.

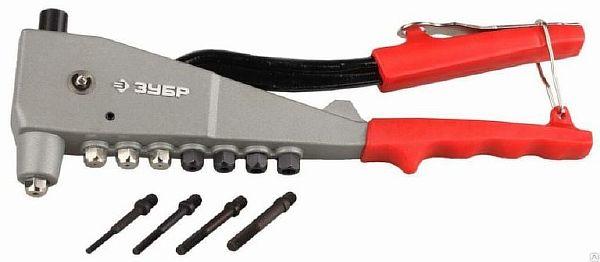

4. Нитовник за монтаж на слепи нитове.



5. Центриращ перфоратор – за маркиране на местоположението на отворите, които ще се пробият в метален лист.
6. Чук за механик.

За да извършите работа с ламарина, ще ви е необходима работна маса с зенкер, който представлява стоманен ъгъл 50x50 мм, фиксиран по дължина по ръба.

Материали, необходими за изработка на дефлектор на изпускателната тръба със собствени ръце:

1. Ламарина. Могат да се използват стомана, поцинкована стомана, мед, алуминий и други метали, в зависимост от предпочитанията на майстора. Дебелината на материала трябва да бъде между 0,5 и 1,0 мм.
2. Алуминиеви издърпващи се нитове, с дебелина приблизително три милиметра.
3. Картон за изработване на шаблони на части и оформяне на модел на продукта.
4. Телбод за закрепване на картонени части.
5. Измервателен инструмент: линийка, ролетка, триъгълник или транспортир (училищен е достатъчен).
6. Молив или маркер за маркиране.

Предварителното сглобяване на картонен модел ще помогне да се избегнат грешки при производството на основния продукт и да се избегне загубата на основния материал.

Направете сами ротационен дефлектор

Тези видове устройства са най-трудни за производство, така че е най-добре сами да разработите дизайните. А за да създадете завършен продукт, ще ви трябват поне средни умения за работа с метал.

Един от сложните конструктивни елементи на ротационен дефлектор за отработени газове са ламелите – пластинчати компоненти, които са засегнати от вятърния поток. Те трябва да бъдат произведени така, че да са идеално еднакви, за да се избегне дисбаланс на целия възел по време на въртене.

Как да сглобим турбо дефлектор за 20 секунди? Сглобяване и демонтиране на вентилационен дефлектор. Комин на покрива

Размерите и формата на летвите трябва да бъдат предварително определени върху картонен макет. Необходимият брой се изрязва и сглобява в макет с помощта на телбод и лепило. Препоръчително е макетът да се монтира на вертикална ос и да се тества в работно положение с помощта на вентилатор или прахосмукачка.

Същевременно е необходимо да се следи балансът и работата на устройството. Тази работа би трябвало да доведе до усъвършенстване на формата и ефективността на ламелите.

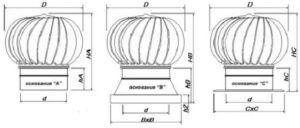

Но основната задача е да се изчислят истинските размери на основата на главата в зависимост от размера и формата на въздуховода.

Както е известно, основата за монтиране на ротационен вентилатор е външната част на изпускателната тръба.

Но има и някои положителни страни за майсторите. Няма нужда да се занимават със сложната сферична форма на подобно устройство. По едно време, във флота, където вътрешната вентилация е била решаващ фактор, подобни устройства са били широко използвани, но с цилиндричен ротор. Тази форма улеснява производството на висококачествена въртяща се част.

Направи си сам турбодефлектор (размери). Вентилация на покрива. Вентилационна система.

Процедурата за производство на ротационен вентилатор може да изглежда така:

1. Направете цилиндрични опорни дискове за ротора. Горният е направен като диск с отвор в центъра за оста, а долният е направен като пръстен.
2. Изрежете правоъгълни летви с определени размери от метална лента.
3. Закрепете ги между двете части. Методът на закрепване зависи от материала, използван за направата на ротора. Това може да включва заваряване за стоманени части и нитове за компоненти от цветни метали.
4. По време на монтажа трябва да се предвиди монтаж на носещата ос. Създаването на лагерни легла върху нея може да бъде предизвикателство, тъй като използването им е от съществено значение за бързо въртящ се, масивен компонент (ротор).
5. Изработете платформа за кацане, свързваща ротора и въздуховода. Формата ѝ зависи от формата на външната част и осигурява лагерно закрепване по оста.

Сложността на изпълнението се състои в необходимостта от производство на струговани детайли – оси и корпуси на лагери.

Домашните стругове обикновено не са налични. Ръчната изработка е трудоемка и не предлага гаранция за качество. Единствената възможност е да намерите специалист и да поръчате частите от външен източник.

Монтажни работи

Чудесно е, ако сте успели да произведете висококачествено устройство за изпускателна система. Но трябва да разберете, че предстои много важна задача – инсталирането му на мястото на употреба. А това място винаги е на височина, което поставя допълнителна отговорност върху монтажника.

Монтажът на капачките на вентилационните тръби винаги се извършва на последния етап от монтажа на покрива. За тази цел се използват покривни стълби, разположени върху готовия покрив. Освен това, преди монтажа на капачката, около тръбата трябва да се изгради скеле, от което се извършва монтажът.

За да монтирате капачката върху тухлен комин, се използват самонарезни винтове:

1. Дупките се пробиват на разстояние 12-15 сантиметра една от друга, като се избягват фугите между тухлите. В зависимост от размера на инструмента може да се използва свредло с диаметър 5-8 милиметра.
2. В отворите се монтират пластмасови вложки (дюбели).
3. Тялото на дефлектора се поставя върху тръбата и се закрепва с самонарезни винтове.

За въздуховоди често се използват тънкостенни метални тръби. В този случай монтажът се извършва с помощта на метална скоба, затегната с винт.

Работата на височина изисква внимателна подготовка и спазване на определени правила за безопасност, които могат да бъдат обобщени по следния начин:

1. Преди да започнете работа на височина, не приемайте силни лекарства, които могат да причинят замаяност.
2. Строго е забранено да се консумира алкохол в каквито и да е количества.
3. Преди да се изкачите на височина, трябва да се уверите, че стълбата на покрива е здраво закрепена.
4. При извършване на работа е необходимо да се използва предпазен фал.
5. Зоната на земята директно под тръбата първо трябва да бъде почистена от строителни отпадъци, оборудване и други чужди предмети.
6. Не извършвайте работа на височина при силен вятър, дъжд или други валежи.

Монтиране на дефлектор VILPE ​​върху метален покрив

Важно е да помним, че когато Бог е създал човека, Той не си е направил труда да го запаси с резервни части. Успех!
