Как сами да си изградите комин от стоманени и керамични тръби

Както показва практиката, изграждането на комин от стоманена тръба самостоятелно не е трудно. Тази тема е много актуална, тъй като хората използват различни устройства за отопление на домовете си:

• фурни;
• камини;
• печки с шкембе;
• газови котли;
• котли на твърдо гориво.

Въпреки това, нито едно от горепосочените устройства не може да функционира без инсталиран комин. Тази конструкция гарантира, че отработените газове се отстраняват от горивната камера, която от своя страна се освобождава, за да получи нов запас от кислород през пепелника. Ето как изглежда самоделен комин в къща:

Тези конструкции могат да бъдат направени със собствени ръце от различни материали:

• тухли;
• неръждаема стомана;
• керамика;
• азбестоцимент.

Комин, направен от тухли и азбестоцимент, ще изисква основа, защото такава конструкция е тежка. Зидарията изисква специфични умения, а азбестоциментът няма да издържи дълго.

Керамичните и стъклокерамичните материали за комини се считат за издръжливи. Тези материали обаче в момента са доста скъпи. Неръждаемата стомана е сравнима с описаните по-горе опции по отношение на общите характеристики.

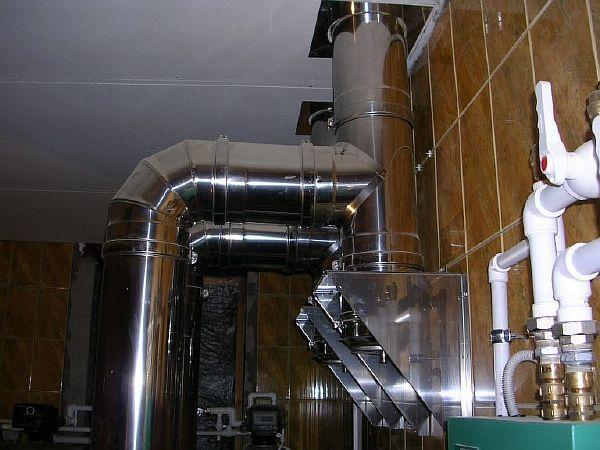

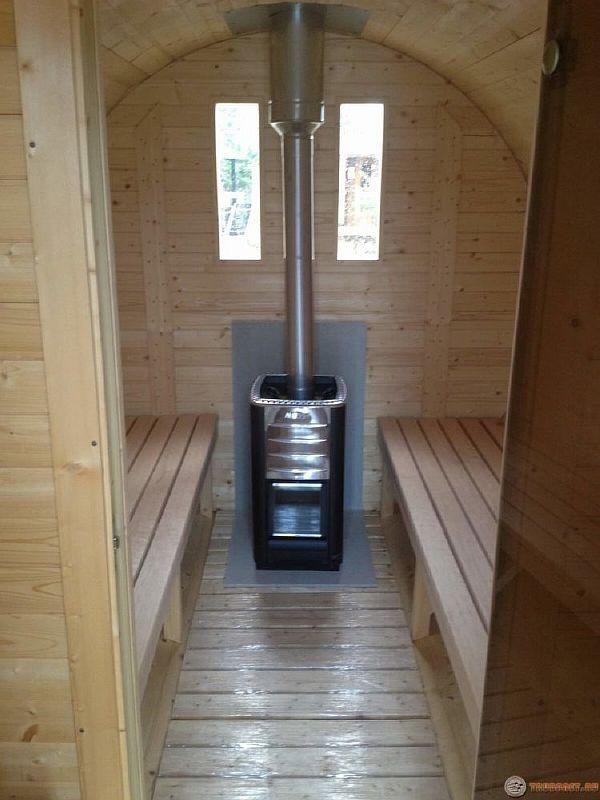

Въпреки това, стоманените тръбни продукти се оказват най-достъпни. Те са сравнително леки и съединяването на сглобяеми модули е лесно без помощ.

С умения за заваряване е лесно сами да заварите комин от валцовани метални тръби. Сглобяването на предварително изработени компоненти обаче е много по-лесно.

Производителите предлагат пълна гама от компоненти за стоманени конструкции, включително:

• тениски;
• крепежни елементи (скоби);
• завои;
• амортисьори;
• щепсели;
• тръби.

Видео

Изработка на коминна тръба и въздуховод от поцинкована ламарина със собствените си ръце.

Друго предимство на металните тръбни продукти е тяхната устойчивост на корозия. Кондензацията е неизбежна, независимо от това.

Тухлените комини бързо се износват поради натрупаната влага, което води до напукване на зидарията. Само керамичните комини могат да се конкурират с железните. В този случай обаче купувачът може да очаква по-висока цена.

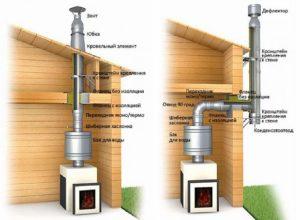

Видове стоманени конструкции

Такива структури са разделени на следните видове:

• Комин с един стена.

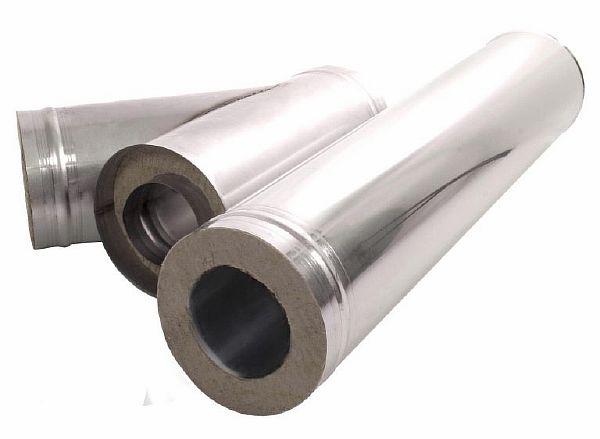

• С два стени. При тези видове огнеупорна изолация се поставя между две заготовки с различен обем.
• Коаксиален. С две стени, но без изолационен слой между тях.

Първият тип комин се използва в топли климатични условия. Третият тип е подходящ за газови котли.

Вторият тип се счита за популярен вариант, защото изолацията намалява кондензацията, което води до конструкция, която може да издържи много дълго време.

Как да извършваме изчисления

Диаметърът, височината и дебелината на стената на комина трябва да бъдат точно определени по време на строителството. Важно е да се избегнат грешки. Диаметърът на комина трябва да е достатъчен за отвеждане на отработените газове. В същото време тягата не трябва да е прекомерна.

Ако става въпрос за котелна тръба, инструкциите на производителя са основният източник на информация при избора. Ако информационният лист не съдържа тази информация, изчисленията се правят, като се вземат предвид обемът и височината на горивната камера.

Височината на чугунените тръби е малко по-сложна. Колкото по-висока е тръбата, толкова по-голяма е тягата. А колко по-дълга трябва да бъде тръбата е сложен въпрос. Използват се специално разработени формули и програми за определяне на разстоянието от печката до главата на комина.

Въпреки това, едно условие остава същото при такива изчисления: коминът трябва да е поне с 50 см по-висок от надвеса на покрива, а във вертикални участъци височината му може да бъде не по-малка от пет метра.

Видео за това как да се изчисли височината

Как да изчислим височината на комина!

Дебелината на стената на използваните тръби трябва да бъде между три и пет милиметра. На изхода на печката минималната дебелина е 5 милиметра или повече. В горните секции е разрешена дебелина на тръбата най-малко три милиметра.

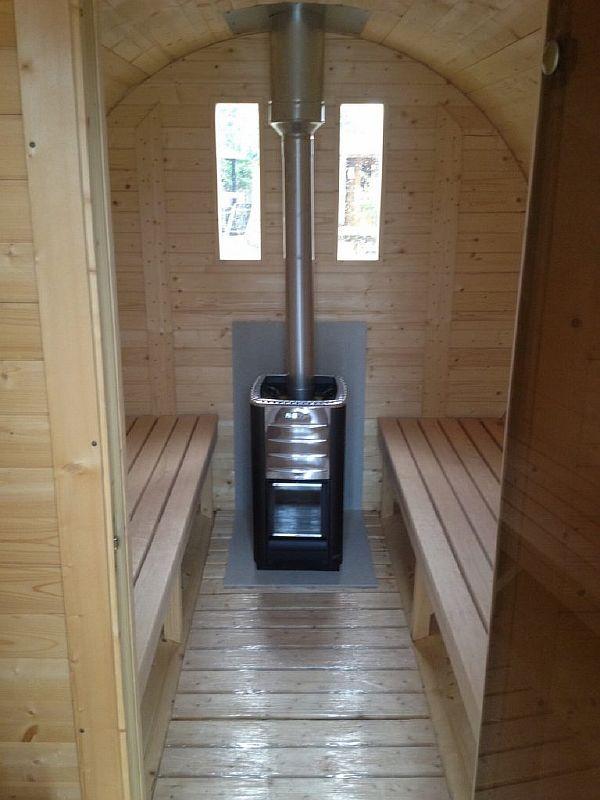

Как да си направим комин от стоманена тръба

Комини, изработени от железни тръби, са популярни както при строителството на промишлени съоръжения, така и при изграждането на частни домове.

Сглобяването на такава конструкция е лесно; извършва се като сглобяването на метална конструкция, което е по-лесно от изграждането на тухлена зидария. Процесът на съединяване се състои от поредица от последователни стъпки.

Подготовка на материала

За да го направите, ще трябва да се запасите с материали, чието количество трябва да се определи предварително чрез изчисление, и инструменти.

Какво ни е необходимо:

• фитинг - адаптер от печката към тръбата;
• тръба от неръждаема стомана, 1 брой на метър контур;
• шибърен клапан;
• огнеупорна облицовка за организиране на преминаване през тавана и покрива;
• поцинковани плочи;
• изолационен материал;
• капачка на комина;

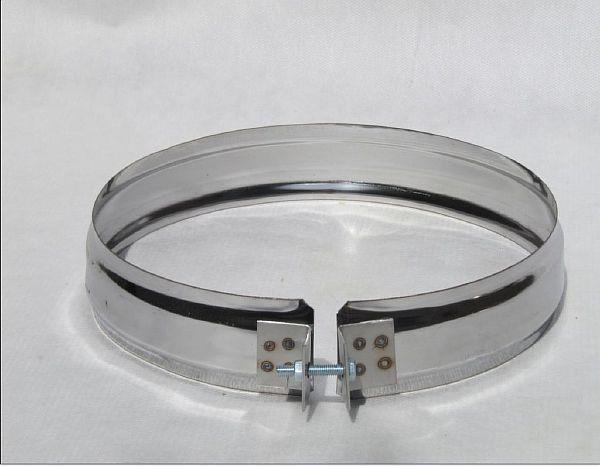

• скоби, които ще закрепят ставите;
• крепежни елементи за закрепване на канала към стената;
• колектор за кондензация;
• устойчив на висока температура материал за уплътняване на фуги;
• тел, винтове и пирони.

Можете да закупите готов комплект за комин, който съдържа всичко необходимо за сглобяването му.

Важно! Важно е да се отбележи, че тръбите, монтирани на закрито и на открито, трябва да бъдат изработени от различни видове стомана. Вътрешните тръби може да имат по-нисък коефициент на механична якост от външните тръби, но тяхната топлоустойчивост трябва да е по-висока.

Инструмент:

• бормашина с комплект свредла;
• електрически прободен трион;
• отвертка;
• дюбели;
• чук.

Може да ви трябват и други инструменти, в зависимост от модела на комина.

Монтаж на единична конструкция

Комините могат да бъдат външни или вътрешни и всеки от тях може да бъде направен със собствени ръце, като се използва предварителен чертеж.

Поетапният процес на инсталиране на комин след инсталиране на печката е следният:

1. Коминът се свързва към изхода на отоплителния уред с помощта на адаптер. Тук е от решаващо значение плътното уплътнение. Затова върху увисналата част на адаптера се нанася уплътнител, поставя се върху скобата и се закрепва със скоба.
2. Коляното се монтира под необходимия ъгъл (90, 60, 45 или 30 градуса), в зависимост от избрания модел. За да се постигне това, към монтирания елемент се прикрепя тройник със специално отделение за кондензат и инспекция. Той се закрепва с топлоустойчив уплътнител и скоба. Всички останали сегменти се сглобяват по същия начин.

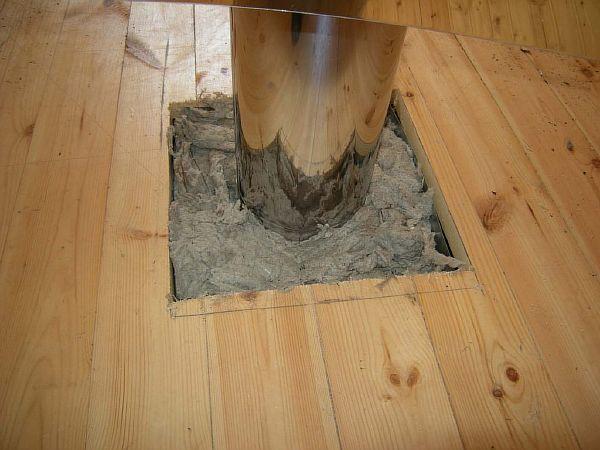

3. Отвор за тръбата се прави в стената или тавана, в зависимост от избрания тип конструкция. За вътрешен модел, той е в тавана; за външен модел, той е в стената. Ако стената е монолитна, след като тръбата е монтирана, е достатъчно да се запечатат пролуките с циментов разтвор. За дървени прегради или друг запалим материал, отворът се прави с диаметър два пъти по-голям от диаметъра на самата тръба. Зоната, където тя преминава през стената, трябва да бъде изолирана с азбестов лист или шнур, увит около засегнатата зона на димохода. Освен това, самият димоход се облицова с поцинковани листове или азбестови плоскости и се изгражда кутияообразна конструкция.

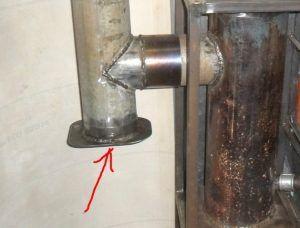

4. Монтиран е втори клон - тройник, долният му отвор е предназначен за монтаж на кондензатен колектор.
5. Правата част на железния комин се сглобява чрез свързване на всички сегменти.

6. Фиксира се със скоби, които са закрепени към стената.
7. На горния край на тръбата е монтиран защитен чадър, за да се предотврати проникването на каквото и да било вътре отвън.
8. При необходимост се монтират носилки.
9. Първо се запалва печката. Всички съединения се проверяват за течове и за наличие на зони по стените, които се прегряват.

За ваша информация! Когато сами инсталирате вътрешен комин, трябва да монтирате амортисьор на адаптера от котела или печката, за да задържате топлината. Също така, гредите и гредите, разположени на тавана, трябва да бъдат разположени по-далеч от комина.

Монтаж на сандвич канал

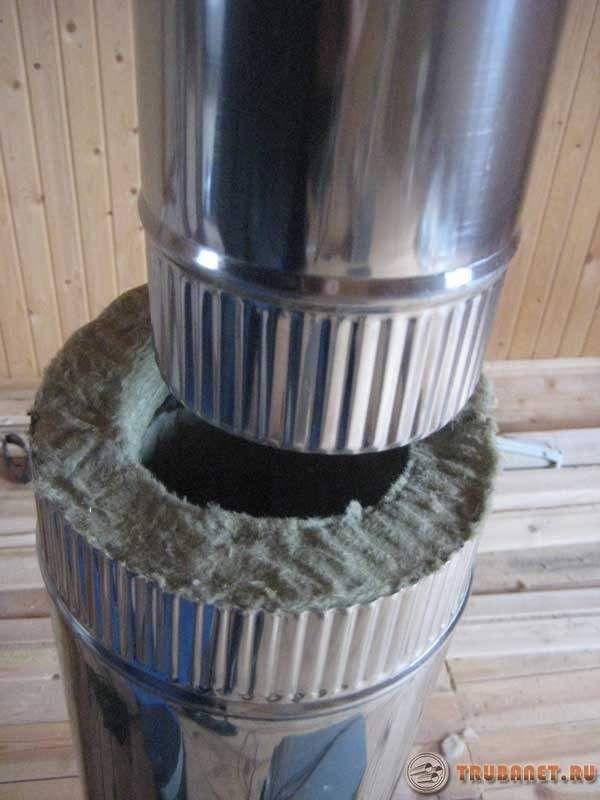

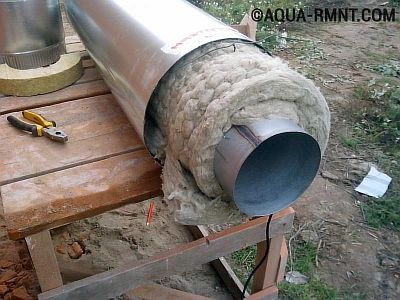

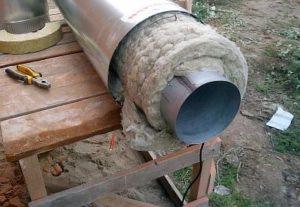

Сандвич системата се състои от две тръби с различен диаметър, едната в другата, а пространството между тях е запълнено с изолация.

Този тип конструкция е по-скъпа, но високата ѝ производителност оправдава цената. Монтажът на този модел е по-лесен, тъй като температурата на повърхността му е по-ниска от тази на едностенните устройства.

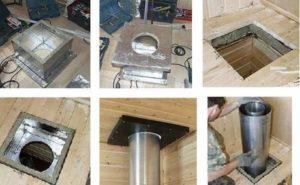

Отличителна черта на монтажа на сандвич конструкция е, че процесът на сглобяване се извършва стриктно отдолу нагоре, чрез вкарване на тесния край на вътрешната горна тръба в сглобената долна секция. Това позволява на кондензата да тече през канала и да не изтича навън.

Останалата част от процеса на монтаж е подобна: запечатайте шевовете с уплътнител и закрепете комина към стената със скоби и скоби (на разстояние най-малко 15 см от стената), а към края прикрепете дефлектор TsAGI (закрепва се с самонарезни винтове).

Монтажът на самия комин изглежда така:

• Конструкцията започва от печката и се придвижва към върха, където се намира горната част. Всяка секция, поставена отгоре, трябва да се припокрива със секцията отдолу.

• В основата на печката трябва да се направи отвор. Той ще е необходим за почистване на комина. Това може да бъде врата или подвижно стъкло.

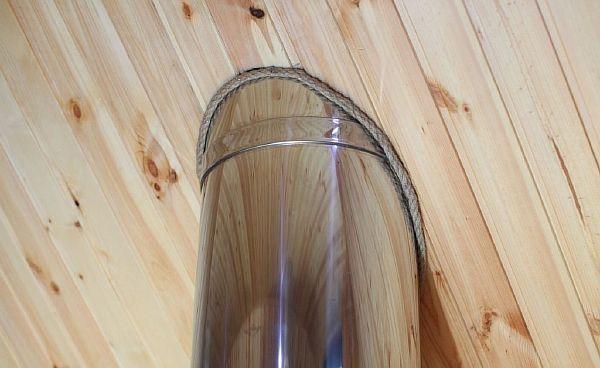

• Съединенията, завоите и др. се свързват със скоби и се смазват с топлоустойчив уплътнител.

• Крепежните елементи във вертикалните зони се разполагат на интервали от един и половина до два метра. Хоризонталните разстояния не трябва да надвишават един метър.

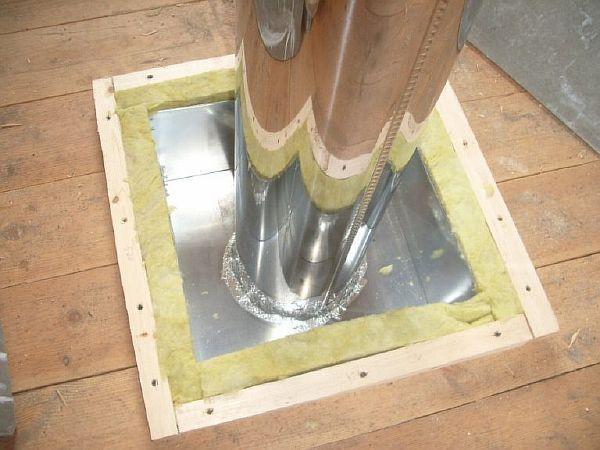

• В зоните, където стоманената коминна тръба преминава през стената и тавана, отворът за нея се прави по-голям.

• Димоотводът не трябва да се разполага близо до покривния материал или тавана. Пространството трябва да бъде покрито с метални пластини, а димоотводната тръба трябва да бъде покрита с изолационен материал и неръждаема стомана.

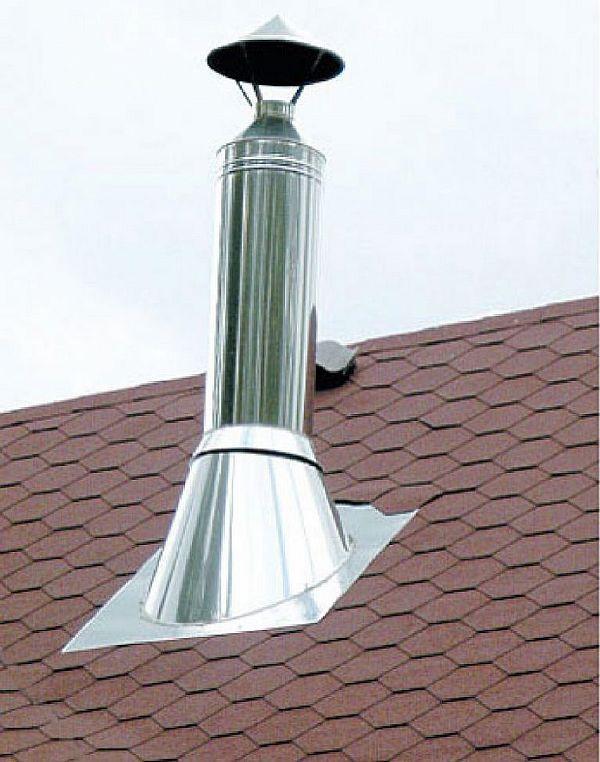

• Последната стъпка е монтирането на дъждобран. Той осигурява отлична защита от дъждовна вода, сняг и мръсотия.

Правила, които трябва да знаете, когато инсталирате комин

Изграждането на комин не е трудно, но е необходимо да следвате няколко важни стъпки, когато го изграждате:

• местоположението на тръбата над повърхността на покрива - колкото по-високо е, толкова по-добра е тягата, но няма смисъл да се прави на повече от 2 метра над къщата;

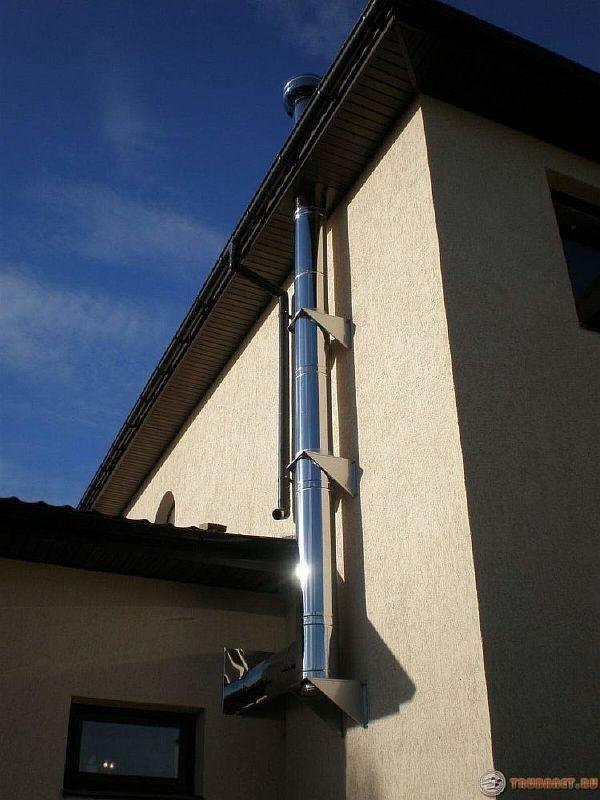

• монтаж - ако моделът е външен, тогава скобите са разположени на разстояние 1,5 метра и всичко е закрепено на три места;
• връзка - краят на горната тръба трябва да е насочен надолу, тоест горната се поставя върху долната, в противен случай ще изтече дим и дъждовна вода ще попадне в пукнатините;
• Дефлектор или чадър е необходим детайл, който предпазва от валежи.

При нагряване на печката в продължение на няколко седмици може да се усети миризма и лек дим от нагряването на уплътнителя и маслата, но това не е причина за безпокойство.

Важно е да знаете! Забранено е свързването на тръби с различни диаметри в една система, тъй като това може да причини пожар и отравяне с въглероден окис, тъй като димът ще навлезе в помещението през пукнатините. Не е позволено удължаването на тухлен модел с метални тръби. Единственият начин за свързването им е чрез облицоване на тухлата със стоманена тръба.

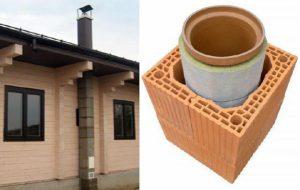

Керамичен комин

Керамичните комини набират популярност днес, защото са издръжливи, безопасни и екологични. Те съчетават най-добрите характеристики на тухлените и стоманените системи. Основният недостатък е високата цена на компонентите.

Състав на комплекта

Монтирането на керамичен комин е лесно и лесно за самостоятелно изпълнение. Сглобява се от предварително сглобени части, съединени с помощта на специален компаунд, който е невъзможно да се направи самостоятелно.

Комплектът се състои от:

• основи с дренаж на кондензат;
• елемент за свързване с разклонителна тръба;
• инспекционна клетка с врата;
• лек блок за външна довършителна обработка;
• комплект за обработка на площта над покрива;
• изолационни продукти с незапалими свойства;
• лепило, подобно на паста.

Освен това ще ви трябват крепежни елементи, огнеупорен облицовъчен материал, мазилка, естествен камък и керамични плочки.

Правило за сглобяване

Според технологията и разпоредбите, коминът трябва да бъде разположен на не повече от 2 метра от генератора и възможно най-далеч от стени и тавани.

Процесът на инсталиране изисква спазване на редица правила:

• наличието на основа, покрита с огнеупорен агент;
• монтажът трябва да се извърши отдолу, от основата, и да се движи към покрива;
• Сегментите трябва да бъдат фиксирани със специално лепило, то се продава в комплект;
• тръбата трябва да има диаметър, по-голям от този на разклонителната тръба, свързана с топлогенератора;
• използвайте минерална вата и мазилка като топлоизолационен материал;
• зоната, където тръбата и покривът се свързват, трябва да бъде оборудвана с метална престилка;
• Ако покривният материал е запалим, трябва да се монтира искрогасител.

Ако коминната верига се простира на дължина от 4 метра без закрепване, тогава е необходимо подсилване с помощта на железни пръти, за които има специални отвори.

Метод на монтаж

Всички керамични компоненти на комина съдържат огнеупорна глина, която помага за устойчивост на високи температури и значително увеличава експлоатационния живот.

Долната част на комина – основата – има отвор за кондензат, отделен по време на горенето. Течността се събира и оттича в предварително инсталирана канализационна система.

На основата е монтиран тройник с ревизионен отвор, който позволява проверка и почистване на отоплителната система. При загряване на печката, тя трябва да бъде затворена с врата. Всички останали компоненти се монтират съгласно инструкциите на производителя, което прави монтажа лесен.

Подготовка и нанасяне на лепило

За запечатване на фугите между елементите се използва специално киселинно-устойчиво лепило. Това лепило може да се приготви самостоятелно с помощта на сух прах.

Вземете 7 части сух концентрат и 1 част вода. Разбъркайте при стайна температура; консистенцията ще бъде гъста.

Сместа първоначално ще изглежда суха, но след 7-8 минути ще стане пастообразна. Трябва да се използва в рамките на 30 минути, след което губи свойствата си. Нанесете върху фугите, които първо трябва да се навлажнят. Всички остатъци от лепило трябва да се отстранят, отвън за естетичен вид и отвътре, за да се предотврати натрупването на сажди.

Ако искате да направите декоративно завършване на комина, трябва да оставите свободен достъп до инспекционния прозорец.

Тухлен комин

Тези комини съществуват отдавна; те са били използвани за изграждане на печки в селските къщи преди много години. Има два начина за изграждане на комин:

1. На печката - лесен вариант;
2. Поставя се наблизо и се свързва с помощта на адаптер.

Структурата на тухлената зидария е:

• работна зона - разположена под тавана;
• външна част - преминаваща през тавана с разширяваща се част до покрива;
• врат с глава - тръба, преминаваща през покрива, оборудвана с "видра".

Този тип комин е тежко устройство и се препоръчва да се монтира само ако има тухлена фурна.

Научете повече за това как да произвеждате За инструкции за полагане на тухлен комин „Направи си сам“ вижте тази статия..

Изолация на комина

Много хора може да имат съвсем разумен въпрос: защо трябва да изолирате комина си? В края на краищата, това не е съвсем евтино.

Но изолацията играе решаваща роля за правилната поддръжка. Погрешно е да се мисли, че топлоизолацията не влияе на температурата в помещението.

Ако сравним тази работа с подобна работа, извършена по стени или тавани, тя ще бъде малко по-различна.

Стените са покрити с изолационен строителен материал, за да се създаде защитна обвивка, която предотвратява излизането на топъл въздух. Коминът е защитен и от редовни температурни колебания.

Много хора са запознати с термина „точка на оросяване“. Това е зоната, където се образува конденз. Този процес е естествен и се случва, когато температурите се колебаят.

Температурните промени се случват постепенно и по-рядко, което значително намалява образуването на влага.

При комините нещата са съвсем различни. Стоманените димоотводи, използвани за отвеждане на отработените газове, се нагряват и охлаждат бързо. В резултат на това обемът на кондензата се увеличава.

Видео

Комин от тръба 159 /// Евтин комин /// Направи си сам комин

Това причинява значителни повреди на близките компоненти. Това е особено забележимо при работа на газов котел, където той достига значителни температури.

ВАЖНО! Важно е да знаете, че кондензът не е просто влага и пара. Той е и концентрация на различни микроелементи, киселини и други продукти на горенето. Докато обикновеният конденз изсъхва бързо и не се абсорбира толкова добре, влагата в тръбите на печката бързо причинява щети.

Това влияние води до ръжда на металния комин. Влагата също се оттича в центъра на котела, което е неприемливо.

Опции за изолация

Предлагат се много продукти за изолиране на комин. Металните димоходи са донякъде подобни на азбестовите, така че можете да свършите работата сами за кратко време.

Тръбите често се монтират на изходите на газови отоплителни уреди, благодарение на лекото им тегло и преносимост. Самостоятелният монтаж на тези продукти е доста лесен. Освен това е лесно да се огъне стоманен изход и да се насочи според изискванията на конкретния дизайн.

Видео

Изолация на комина, част 3 (окончателна)

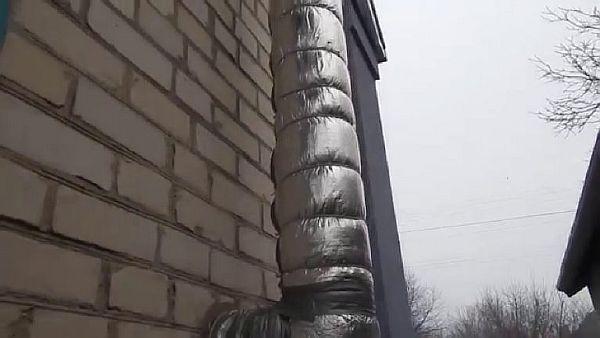

Самият процес е прост. Тръбата се обвива със слой минерална вата и се закрепва на място. След това цялата конструкция се покрива с корпус.

В сравнение с азбестовия вариант, стоманената димоотводна тръба ще изисква по-дебела изолация. Методите за закрепване на изолацията към стоманена димоотводна тръба също ще се различават.

Няколко думи за безопасността

Има определени изисквания за безопасна употреба. Важно е не само да изградите правилно такава система сами, но и да я използвате съгласно строги правила:

1. Не използвайте запалими течности или запалими материали за разпалване. В отоплителни уреди на твърдо гориво не използвайте дърва, по-дълги от горивната камера.
2. Тръбите на комина не трябва да се използват за сушене на дрехи или други облекла.
3. Почистването чрез изгаряне на сажди не е разрешено, тъй като това може да доведе до бърза повреда.
4. Вещества, съдържащи хлор, не трябва да се използват за почистване.
5. Всеки опит за гасене на огъня в горивната камера с вода може да завърши с катастрофа.
6. Препоръчително е комина да се почиства поне два пъти на всеки шест месеца..
7. Препоръчително е да се извършва поддръжка поне два пъти годишно.
8. За да избегнете допълнителни проблеми със системата за отвеждане на димните газове, стриктно следвайте инструкциите на производителя. Не се опитвайте да използвате устройства, генериращи топлина, по друг начин.

Видео

Често срещани грешки при монтаж на печки и комини

ВАЖНО! Влиянието на комина върху безопасността е значително. Поради тази причина правилното му функциониране се проверява от Службата за пожарна безопасност. Без тяхното писмено одобрение, всяка самостоятелно монтирана стоманена конструкция няма да бъде свързана към газовата мрежа.

Аргументи за самостоятелно строителство

Красив и функционален домашен комин може лесно да се изгради, ако внимателно прочетете всички предоставени препоръки. Това може също да ви спести значителни пари.

Освен това, „направи си сам“ дизайнът, за разлика от модулния вариант, елиминира много допълнителна работа. В някои случаи използването на модулен комин може да бъде силно ограничено.

И ако имате съмнения, винаги можете да се обърнете към професионални експерти за помощ. Те ще ви дадат експертен съвет или ще ви помогнат с експертния монтаж.
