Вентилация в къща, изработена от SIP панели – схеми, самостоятелен монтаж

В сгради, построени от структурни панели Проблемът с обмена на въздух се крие в ниската паропропускливост на материала на стенатаЛипсата на влага вътре в стената се счита за плюс, тъй като намалява риска от структурна повреда.

За да се елиминира проблемът с лошия обмен на въздух, вентилацията в къща, изработена от SIP панели, трябва да освежава въздуха във всяка стая поне веднъж на всеки 1,5 часа.

Един прост вариант за организиране на принудителна вентилация е инсталирането на обратими топлообменници в проходни отвори в стените.

В тази статия ще разгледаме подробни инструкции за монтаж. Ще обсъдим и предназначението, видовете и предимствата на вентилацията. Ще разгледаме и примери за диаграми и успешни проекти. Ще завършим дискусията с отговори на често задавани въпроси.

Целта и предимствата на вентилацията в къща, изработена от SIP панели

Съвременните рамкови къщи се характеризират с дървена рамкова конструкция и пълна херметичност. Въпреки многото предимства на сглобяемите сгради, два отрицателни фактора правят вентилацията приоритет:

1. Херметичността е първият положителен индикатор, показващ липсата на течение и загуба на топлина. Отрицателен фактор е застоялият въздух, който се образува вътре в сградата. Без обмен на въздух, живущите имат затруднено дишане. Рискът от развитие на хронични респираторни заболявания се увеличава.
2. Дървените стени са друг положителен фактор, демонстриращ високата енергийна ефективност на сградата. Материалът на стените е естествен изолатор.

Отрицателен фактор е страхът от водаВъпреки влагоустойчивостта на OSB плоскостите, влагата постепенно разрушава структурата, създавайки благоприятни условия за развитие на мухъл. Високи концентрации на пари се образуват именно в застоял въздух, когато няма обмен на въздух.

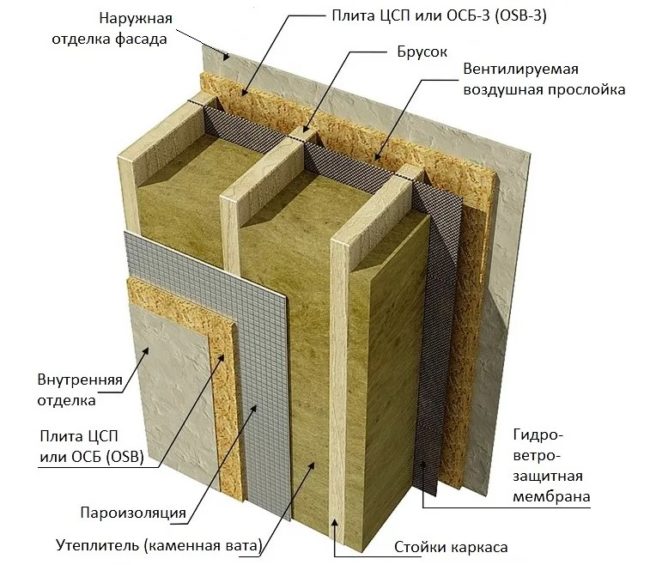

Каркасната къща е общо определение за сграда, в която носещата роля се играе от рамка от греди. Пространствата между гредите са запълнени с изолация и покрити с твърда обшивка както отвътре, така и отвън.

Стените частично „дишат“, когато рамката е покрита с OSB плоскости, а вътрешните кухини са запълнени с минерална вата. Влакнестата изолация позволява на въздуха да преминава. Освен това, конструкцията на рамковата къща включва вентилационни отвори, но основната им цел е да отвеждат влагата от изолацията.

OSB плоскостите, напоени с лепило, не позволяват достатъчен въздушен поток в помещението, за да се осигури адекватен въздухообмен. Препоръчително е да се инсталира поне естествена вентилация в къщата.

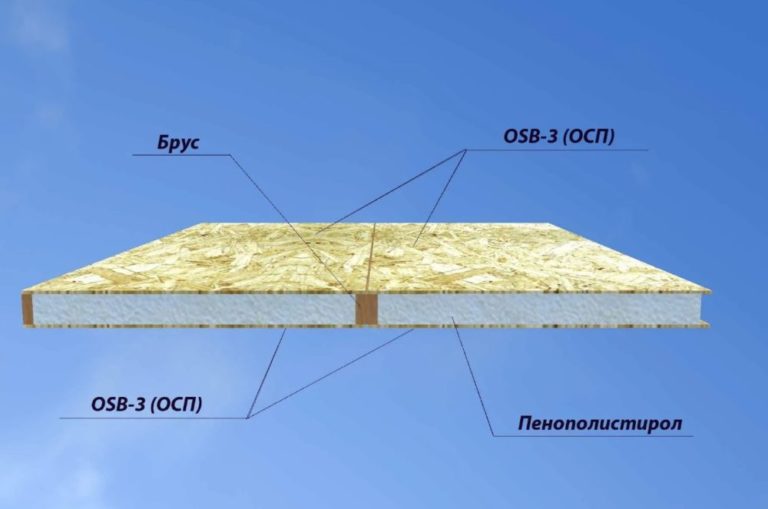

Къщата има стени, изцяло изработени от SIP панели не „диша“Липсата на минимален обмен на въздух се обяснява със структурата на материала на стената. SIP е съкращение от „structural insulated panel“ (структурно изолиран панел). Външните слоеве са изработени от OSB плоскости, където лепилото все още служи като частична бариера срещу проникването на въздух.

Използваната изолация е или експандиран полистирол, или полиуретанова пяна. Първата се залепва на място във фабриката, докато втората се инжектира като пяна под налягане между две OSB плоскости. Резултатът е завършен стенен панел с ниска топлопроводимост.

Общото между полистирола и полиуретана е практически нулевата въздухопропускливост. Рамковата конструкция, изолирана от всички страни, се превръща в един вид термос.

Допълнителната вентилация в SIP къща е от съществено значение за отстраняване на влага, неприятни миризми и обмен на въздух от помещението.

Предимства на инсталирането на вентилация в рамкова конструкция, изработена от SIP панели:

1. Създава се благоприятен микроклимат за хората, живеещи в къщата.
2. Влажните пари се отстраняват от помещението. Дървените конструкции са защитени от подуване, изкривяване и гъбични атаки.
3. Обменът на въздух се осъществява без загуба на топлина, което подобрява енергийната ефективност на жилищна сграда с дървена конструкция. Топлината се задържа вътре в сградата за по-дълго време, намалявайки сметките за отопление.

За да се постигнат тези предимства, вентилационната система се проектира на етапа на разработване на проекта. Инсталирането на комунални линии по-късно в дом, базиран на SIP, е трудно.

Не всеки обект позволява произволно нарушаване на целостта на структурния панел за монтиране на вентилационни канали.

Актуални схеми за вентилация за SIP къща

Вентилационната система функционира, когато има както входен, така и изходен канал. В единична вентилационна система само с един вход или изход, комуналната система не работи.

За да вентилирате къща, изработена от SIP панели, ви е необходимо захранваща и изпускателна вентилацияСъществуват три вида комунални мрежи, базирани на метода им на инсталиране и разпределението на въздушния поток:

1. Естествената вентилация се постига чрез вентилационни отвори, които не са оборудвани с вентилатори. Свежият въздух отвън влиза през вход в долната част на стените на SIP сградата. Отработеният въздух се отстранява през изпускателен канал на тавана. Циркулацията се постига чрез разлики в температурата и налягането. Тази система за естествена вентилация е подходяща за малки частни домове, построени със SIP панели, в които живеят един или двама постоянни жители, като бюджетен вариант.
2. Смесената вентилация е подобрена естествена система. Въздухът се подава естествено, а отвеждането на въздуха се осъществява чрез абсорбатор, задвижван от вентилатор. Обратният дизайн е по-малко ефективен. Механичният абсорбатор може да вкара повече въздух, отколкото естественият абсорбатор може да изведе от въздуха. Смесена система с принудително отвеждане на въздуха е подходяща за средно големи частни домове.
3. Принудителният обмен на въздух се постига чрез вентилационни отвори за подаване и изпускане, оборудвани с вентилатори. Тази система е подходяща за големи „умни“ домове и вили, построени от структурни панели. Често се използва въздуховод, за да се осигури адекватен обмен на въздух във всички помещения.

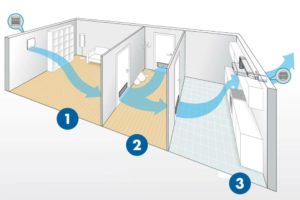

Естествената и смесена схема работи, когато е между стаите кръстосаните потоци са организирани За да се осигури циркулация на въздух. Вентилационните отвори се монтират като отвори във вътрешните прегради. Оставят се пролуки между крилото на вратата и рамката на вътрешната врата.

Вентилационни отвори са задължителни във всяка всекидневна, а за сервизните помещения те са незадължителни или необходими. Абсорбаторите се монтират в кухнята и банята, за да се предотврати преминаването на мръсен, наситен с миризми въздух през вентилационните отвори в хола, коридора и спалните.

Системата с канали и принудителна вентилация се проектира, като се взема предвид разположението на сградата. Комбинираният дизайн съчетава канални и безканални системи. Механичното засмукване на въздух се осигурява във всяка стая чрез инсталиране на бризер или стенен вентил с вентилатор, което елиминира необходимостта от въздуховоди.

Общ канал за отвеждане на въздух се монтира от банята чрез щранг през покрива. Отделна тръба се прокарва от мазето или избата под къщата до улицата или е свързана с общия канал на къщата. От общия щранг каналите за отвеждане на въздух се насочват към всяка стая в къщата. Тръбите са скрити под окачения таван.

Комбинираната и канална механична вентилационна система е допълнена с филтри, нагреватели за нагряване на подавания въздух, автоматично управление на вентилатора и други полезни компоненти.

Колкото по-сложен е дизайнът, толкова по-скъп е монтажът и поддръжката му, но толкова по-ефективен е по отношение на висококачествения обмен на въздух.

Схема с рекуператор

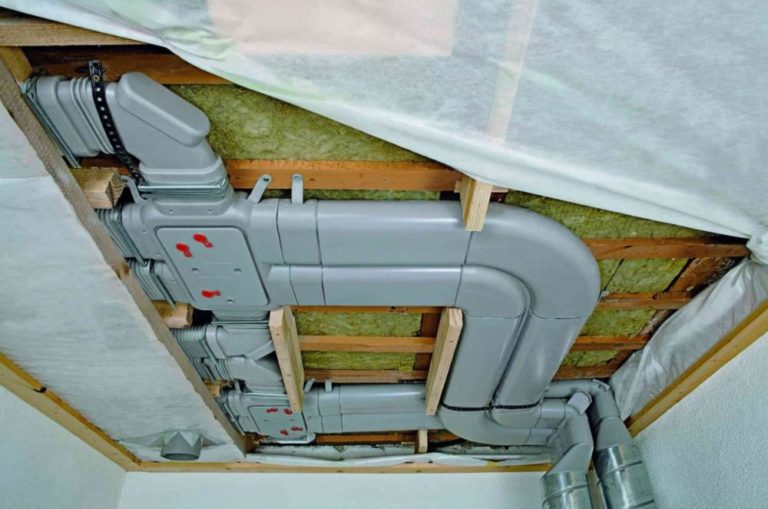

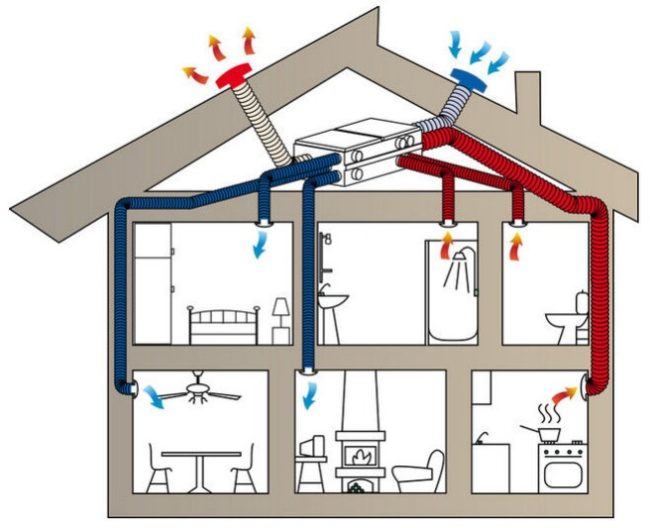

В канална система, изпускателните и захранващите канали се прокарват под тавана до всяка стая. Каналите се свързват в рекуператор за захранване и изпускане. Устройството наподобява правоъгълна кутия с четири изпускателни тръби.

От рекуператорния блок навън са изведени всмукателен и изпускателен канал. Другите два входа са свързани към захранващите и изпускателните канали на вътрешната разпределителна система.

Вентилационни елементиРазпределение на въздуховоди за подаване и отвеждане на въздух за канална механична вентилация под тавана

Инструкции за сглобяване „Направи си сам“ за 3 вида рекуператори на въздух

Какво е рекуперация на въздух във вентилацията? Принципи, схеми на работа и оценки към април 2026 г.

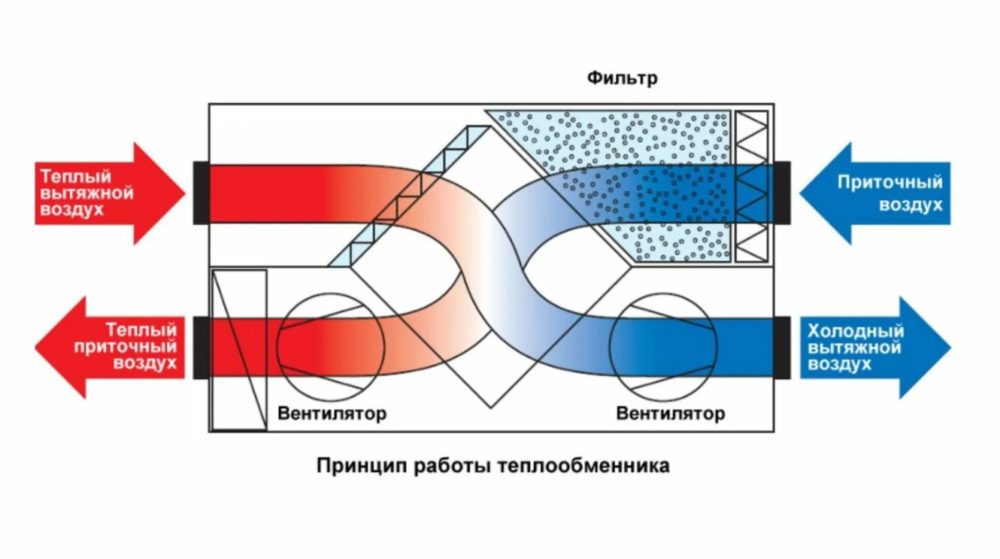

Вътре в рекуператора каналите се пресичат, но са разделени от стени. Студеният входящ въздух се затопля от топлината на отработения въздух.

Въздушните потоци не се смесват и претърпяват допълнителна филтрация, овлажняване и йонизация, ако устройството има тези функции. Рекуператорът се монтира на тавана, под тавана, в нежилищно помещение или на изолиран балкон.

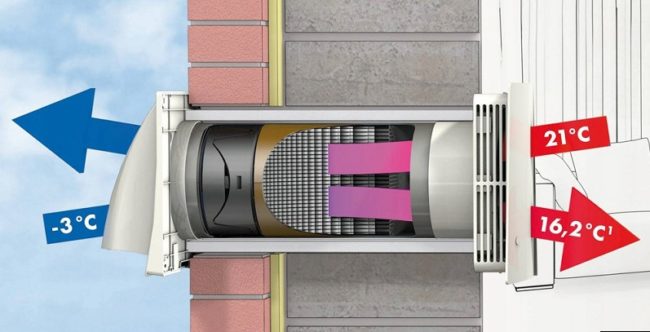

За безканална вентилация са разработени компактни рекуператори. Устройството се състои от тръбна единица, в която са разположени вентилатор, топлообменник и филтър.

Рекуператорът работи последователно за подаване и изсмукване. Лопатките на вентилатора, въртящи се в една и съща посока, изтеглят мръсния въздух от помещението навън.

Докато въздухът преминава през топлообменника, той нагрява стените. Превключвайки на обратно въртене, вентилаторът започва да засмуква свеж въздух отвън и да го изпомпва в помещението. Въздушните потоци, преминаващи през топлообменника, се нагряват допълнително.

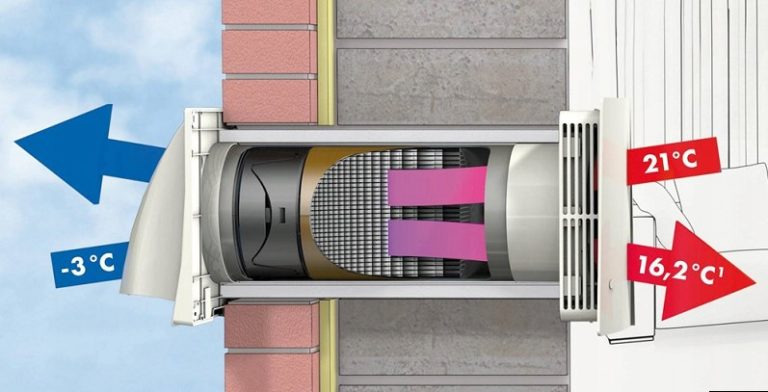

Стенен рекуператор

• Плюс Безканален рекуператор - няма нужда от инсталиране на въздуховоди, които не могат да бъдат скрити в стените от SIP панели.
• Недостатъци Това се отнася за точково използване. Входният и изпускателният агрегат се монтират в една стая. За всяка стая трябва да се закупи и монтира отделен модул.

Кой дизайн е най-подходящ за SIP къща?

Съвременните частни SIP къщи са проектирани с принудителна вентилация. Тази система е подходяща за големи вили, тавански помещения и двуетажни рамкови сгради. Препоръчва се система за рекуперация на топлина, но тя увеличава общата цена на комуналната система.

Естествената вентилация не може да се справи с необходимия обмен на въздух в затворена къща. Този дизайн е подходящ за самостоятелно инсталиране на сезонно таванско помещение или малка селска стопанска постройка.

Естествената вентилация е съпроводена със загуба на топлина през отворени прозорци и вентилационни отвори. В студените райони, обменът на въздух чрез вентилация увеличава сметките за отопление.

Прочетете също:

Вентилируеми фасади за частни домове: видове, технологии и монтаж

Монтираме вентилация в частна къща с достъп до покрива.

Във всяка стая се монтират всмукателни отвори. Броят на изпускателните отвори се определя от размера и разположението на къщата. За малки сгради с 3-5 стаи е достатъчен един изпускателен отвор. В банята или сервизното помещение се монтира общ щранг с изход навън през покрива.

В двуетажна къща с площ от 150 м² Необходими са до 6 вентилационни шахти. Средното напречно сечение на канала е 110 мм, но точният диаметър се изчислява въз основа на стандартите за обмен на въздух.

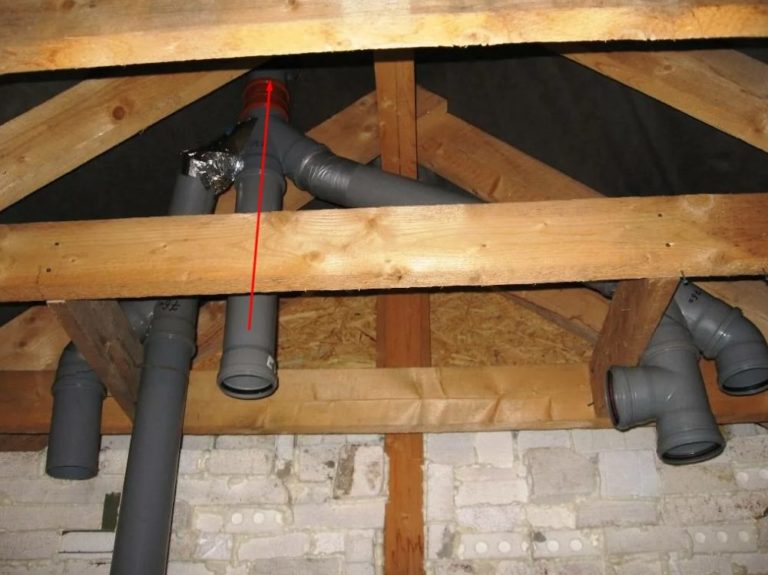

За естетически цели и за да се сведат до минимум повредите на покрива, щранговете на тавана са комбинирани. През покрива към улицата се прокарва една тръба.

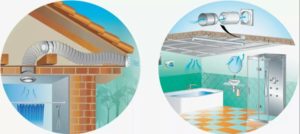

В допълнение към общата вентилация на сградата, SIP къща с тоалетна изисква канализационна вентилация. Към щранга се добавя отпадъчна тръба с диаметър 110 мм и се отвежда навън през покрива.

Свързването към общата вентилационна шахта на сградата е забранено, за да се предотврати навлизането на неприятни миризми от канализационната система в сградата в случай на обръщане на течението. Като се вземат предвид общата вентилация на сградата и системата за вентилация на отпадъчните води, на покрива ще има поне две тръби.

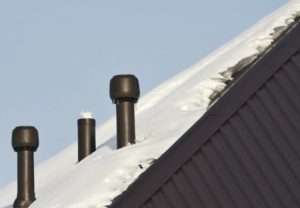

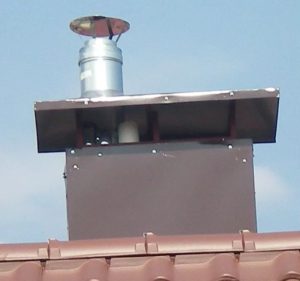

Ако проектът включва независимо отопление, ще бъде добавен трети изход – комин. За естетика и предотвратяване на конденз, трите тръби са скрити в обща, изолирана кутия.

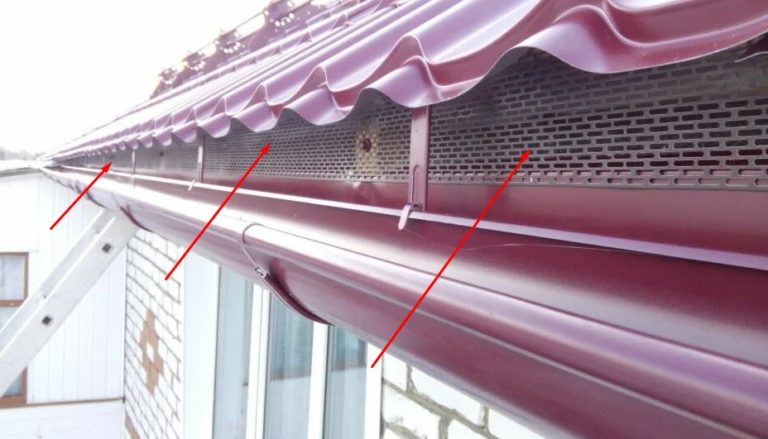

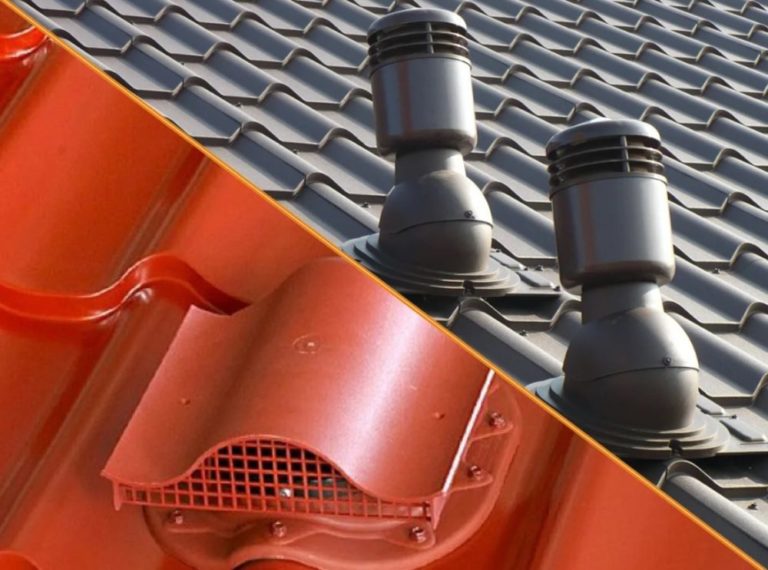

Монтира се и вентилация на покрива и тавана. При прости покриви елементите на комуналната система са невидими. Вентилационни отвори със защитни решетки са разположени по периметъра на стрехите и билото. Таванското пространство се вентилира през капандури на фронтонните краища на фронтонния покрив.

Ханжите и други сложни форми на покриви обикновено нямат капандури. Наклоните създават зони, където вентилацията на подпокривното пространство е невъзможна през вентилационни отвори на стрехите и билото. В тези трудни зони се монтират точкови вентилационни елементи, като например проникващи отвори и аератори. Броят на тръбите или вентилационните отвори на покрива се увеличава.

Етапи на монтаж на принудителна вентилация

В нова сграда, изградена от SIP панели, е оптимално да се проектира и монтира централизирана вентилация с канали, свързани с рекуператор, още по време на строителната фаза.

Инструкции за монтаж

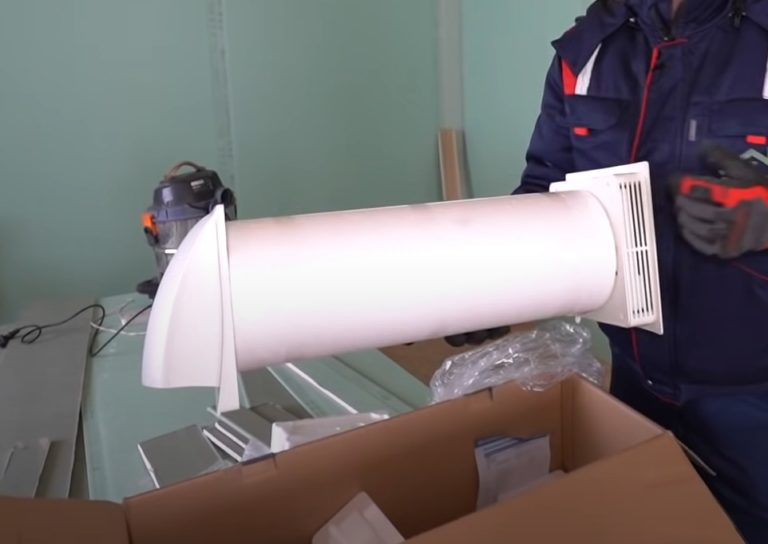

1. Разопаковаме рекуператора, проверяваме корпуса за целостност и комплектност. Сваляме предния и задния капак. Изваждаме вътрешните компоненти от цилиндричния корпус. Намираме клемите на захранващия кабел под задния капак, който покрива вентилатора, обърнат към помещението.

2. Външният корпус на рекуператора действа като изолационна обвивка. Моделите Marley имат външен диаметър на цилиндъра от 180 мм. Пробиването на голям отвор в SIP панел е трудно. Свредлото има максимален диаметър от 150 мм.

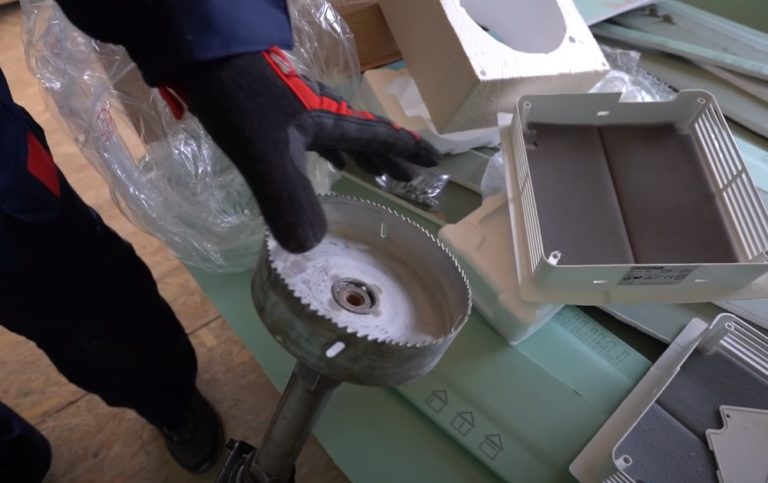

Наемането на услуги за индустриално сондиране е скъпо. Използването на бормашина с две остриета на свредлото е опасно. Въртящото се острие ще разкъса OSB плоскости, SIP панелна изолация и вътрешен гипсокартон. Решаваме това, като заменяме стандартния корпус с два слоя пенофол.

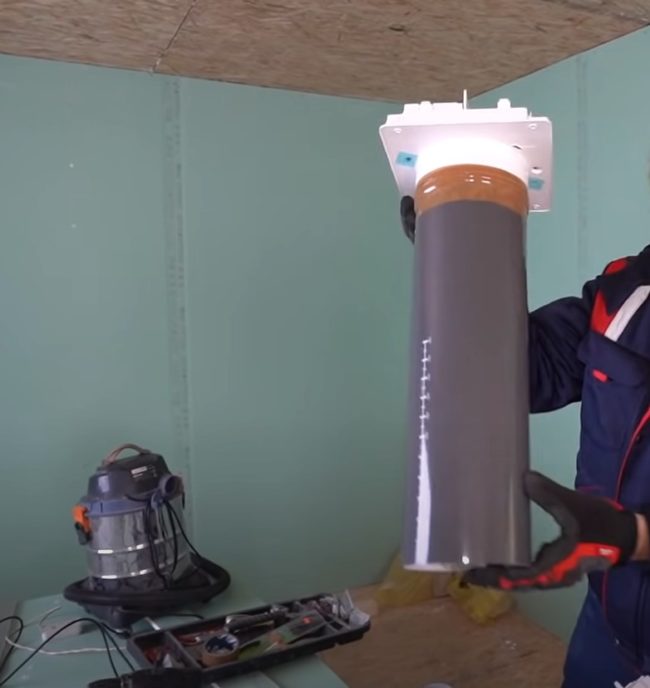

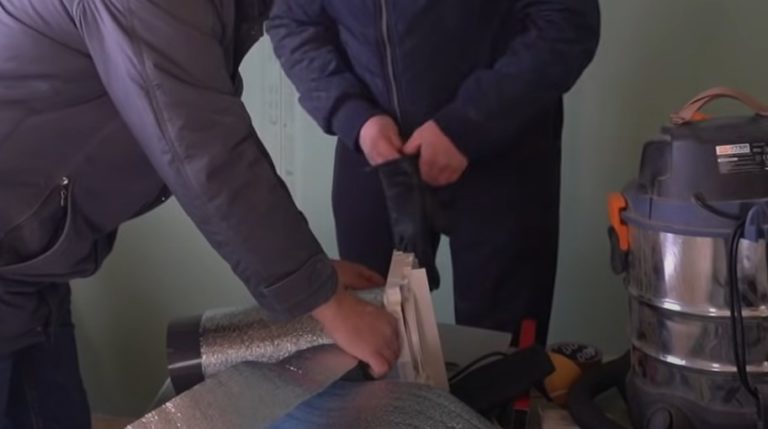

Обвиваме вътрешния цилиндричен блок с диаметър 145 мм с два листа топлоизолация с обща дебелина 6 мм. Перфорираме стената с боркорона 150 мм. Излишният 1 мм от диаметъра на блока, обвит в мека пяна, ще бъде отстранен чрез притискане към стените на отвора, осигурявайки висококачествено уплътнение.

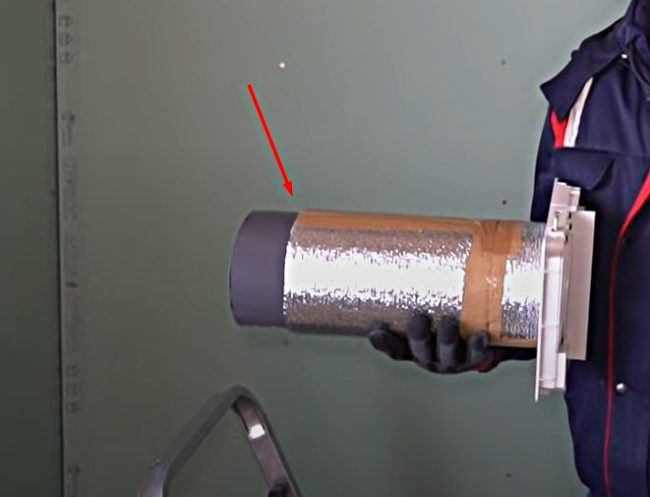

3. Тестваме херметичността на изолирания блок в пробития отвор. Регулираме ширината на изолацията от пенофол, за да съответства на дебелината на SIP стената. Подрязваме изолацията от откритата част на блока, наравно с повърхността на прикрепения капак.

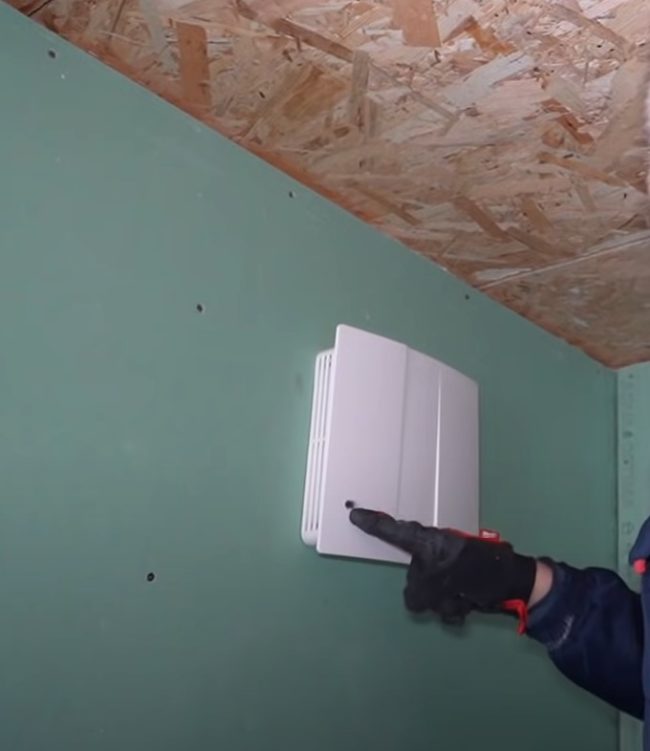

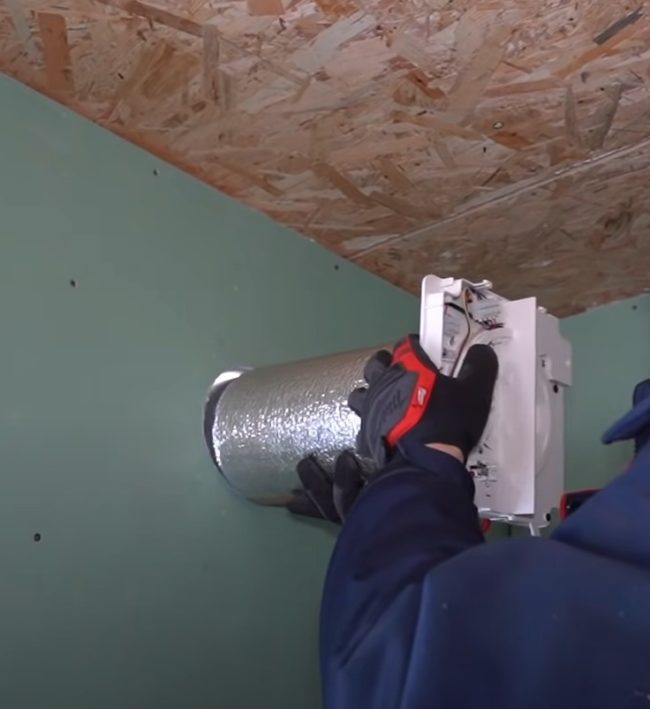

4. След монтажа, монтираме блока, изолиран с пенофол, в пробития отвор. Закрепваме фланеца към вътрешната стена с винтове. Заменяме декоративната капачка с вентилационни решетки.

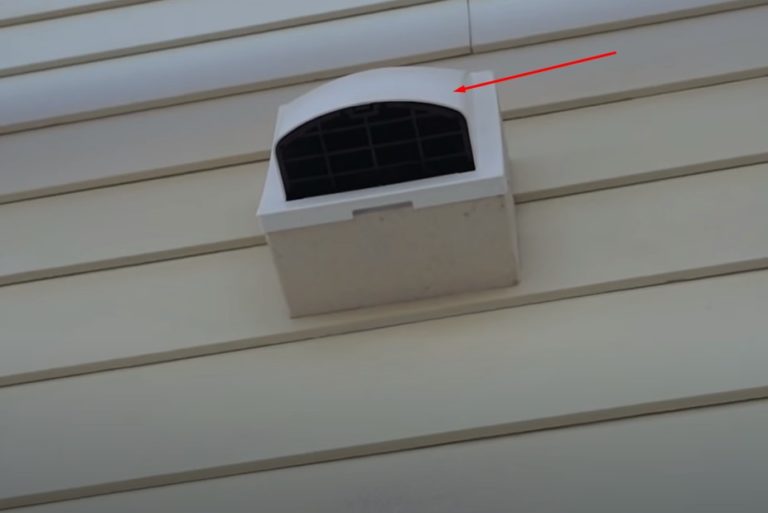

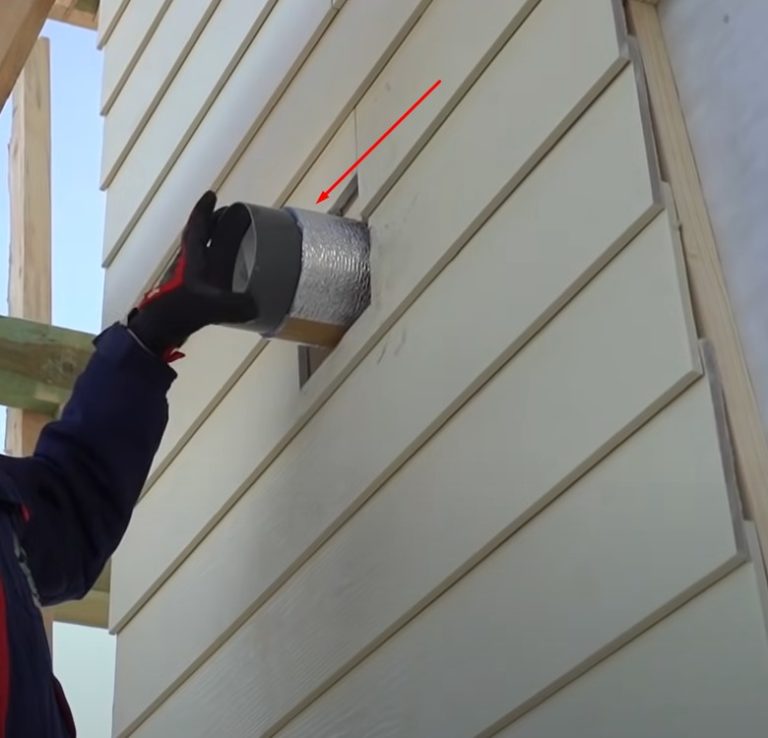

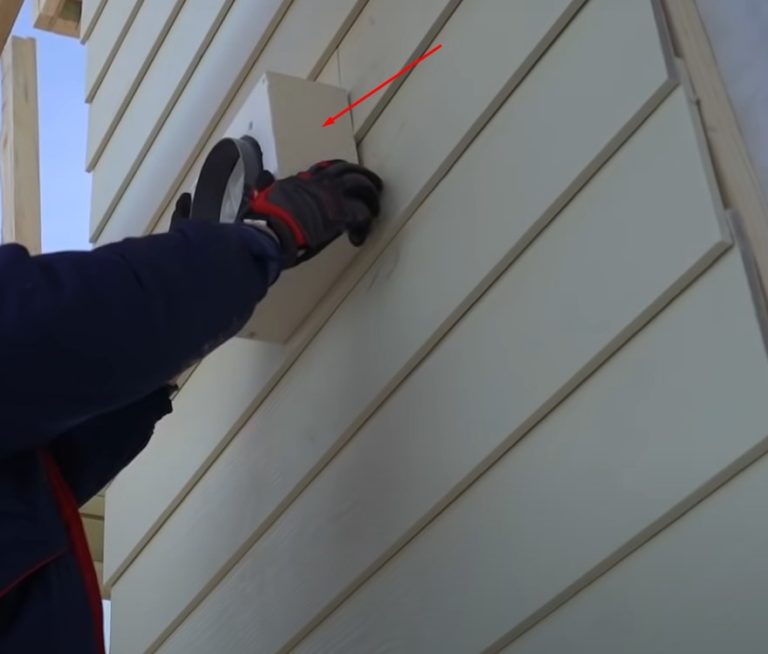

5. Предната част на рекуператора на топлина стърчи от уличната страна на фасадата на къщата. Устройството Marley е универсално, предназначено за монтаж върху тънки рамкови и дебели бетонни стени. Тънкият SIP панел създава голяма издатина.

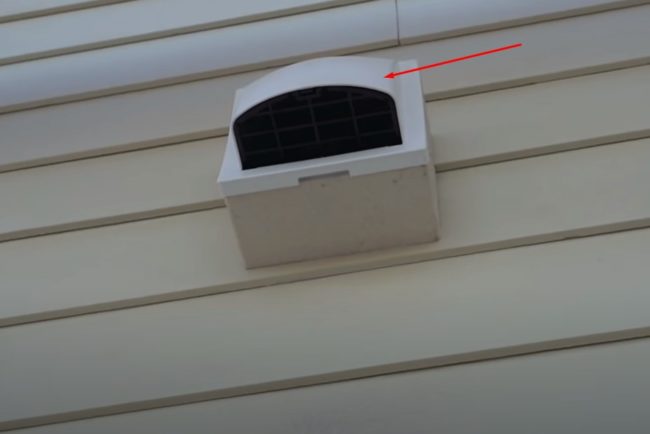

Оборудващият модул не може да се скъсява чрез подрязване. Разстоянието между външния капак и фасадната облицовка се елиминира чрез монтиране на капак. Капакът е изработен от пяна. Задната част може лесно да се подреже с нож, за да съответства на контура на фасадната облицовка за плътно прилягане.

6. Поставяме декоративна капачка с решетка върху частта от тялото на блока, стърчаща от капака. Запечатваме фугите с безцветен уплътнител.

Монтираме рекуператори във всички помещения на SIP панелната къща по подобен начин. След монтажа на устройствата, премахваме декоративните капачки от страната на стаята.

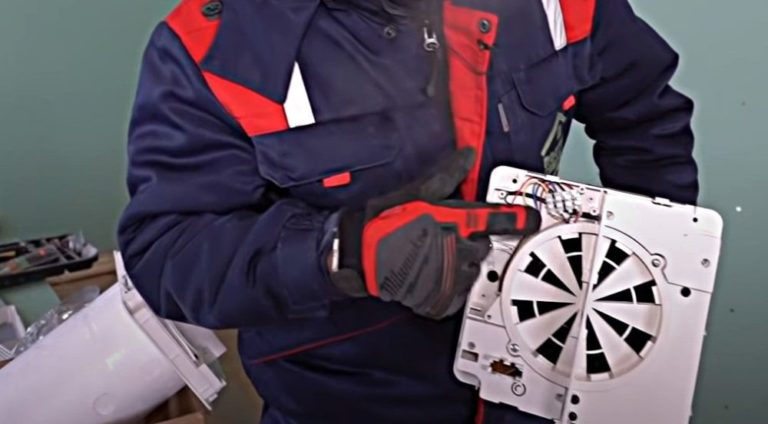

Свързваме захранващия кабел към клемните блокове. Проверяваме функционалността на вентилационната система и конфигурираме режимите на работа.

Препоръки за монтаж и поддръжка на вентилация

Поддръжката на вентилационната система включва почистване на въздушните решетки от замърсявания. Филтрите трябва да се сменят или почистват, в зависимост от конструкцията на работещия агрегат.

Най-добре е поддръжката на вентилатори, рекуператори и друго сложно оборудване да се повери на специалисти от сервизни центрове.

За да осигурите правилна вентилация и да избегнете повреда на структурните компоненти на SIP панелна къща, следвайте препоръките за монтаж на комуналната система:

1. В двуетажни къщи със сложни планове въздухът става застоял. Монтирайте вентилатори в каналите, за да осигурите стабилен въздушен поток.
2. Сградите, построени от SIP панели, обикновено осигуряват добра вътрешна шумоизолация. За да сте сигурни, че работещото оборудване не нарушава почивката ви, инсталирайте звукоизолация. Изберете уреди с ниво на шум до 40 dB.
3. Поставете вентилационните канали върху носещите конструкции на сградата. Скрийте ги с канали, облицовка или окачени тавани. Не режете тръби в SIP панелите.
4. Използвайте боркорона, за да изрежете отвори в стената за клапани, бризери и рекуператори. Не използвайте пера или други инструменти, които биха могли да разкъсат OSB плоскостите или експандирания полистирол.

Следването на прости препоръки ще ви помогне да осигурите на дома си надеждна вентилация, без да повредите SIP панелите.

Успешен проект за SIP къща с вентилация

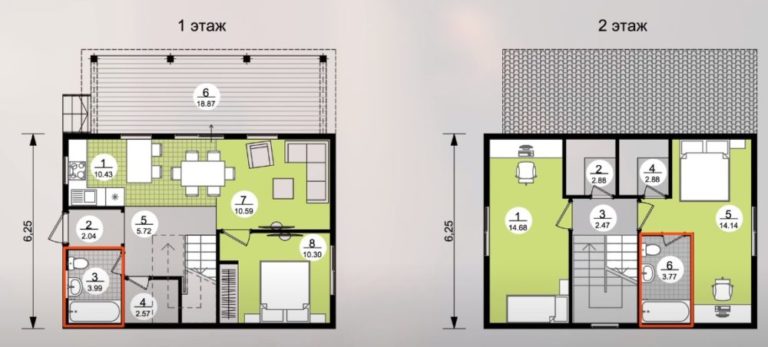

Като пример за ефективна вентилация в баня, нека разгледаме успешен проект за таванско помещение в лятна вила, използващ SIP панели. Клиентът искаше да промени стандартното разположение. Баните на първия и втория етаж се оказаха разположени на разстояние една от друга.

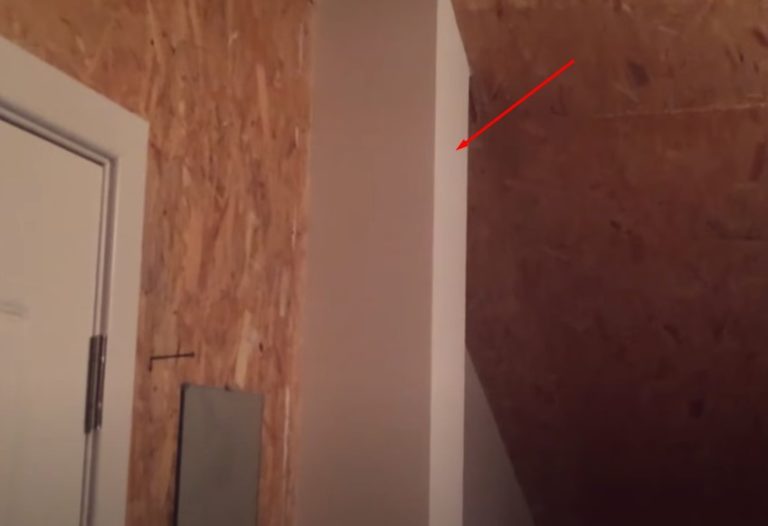

За да се удължи изпускателният канал от стаята на първия етаж, трябваше да се монтира допълнителен щранг. Тръбата преминаваше през дневната на втория етаж, където беше скрита от декоративна кутия.

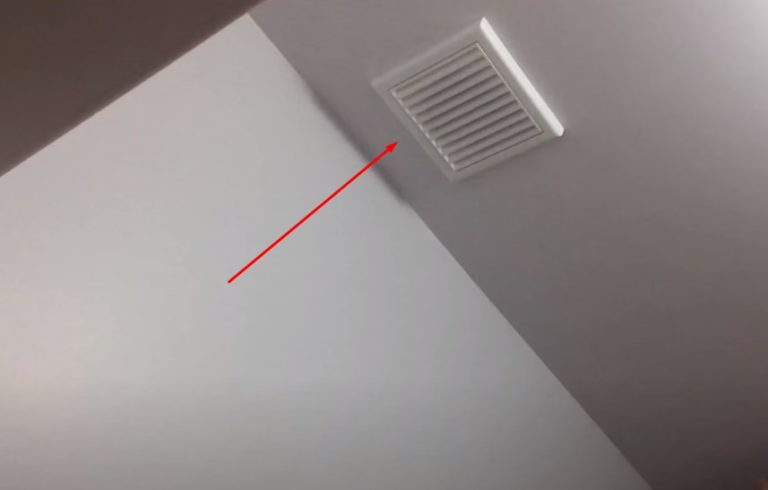

Вентилационният отвор за баня на втория етаж е монтиран през покрива. Единствената видима част от тавана на стаята е решетка, покриваща вентилационния отвор.

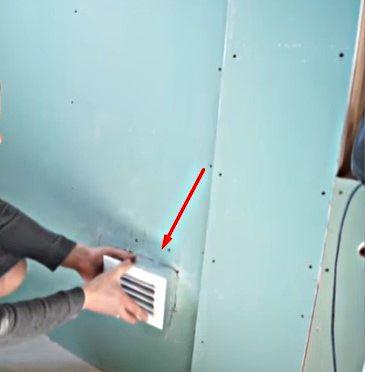

За да се осигури свеж въздух, в долната част на всяка стена във всяка стая е монтиран вентил за подаване на въздух. Въздухът циркулира през трансферни отвори под вратата. Мръсният въздух от жилищните помещения на всеки етаж на тавана се насочва към банята и се изпуска през изпускателния канал.

Естествената вентилация работи безупречно от монтажа. Ако течението се влоши, ще подобрим работата на абсорбатора, като монтираме канални вентилатори.
