Какво е рекуперация на въздух във вентилацията? Принципи, схеми на работа и оценки към април 2026 г.

Рекуперацията на топлина е пренос на топлинна енергия от въздушни маси, отстранени от помещението, към подаващия поток през топлообменника на рекуператора.

За да инсталирате едностаен модул, пробийте отвор в стената. Прикрепете външното и вътрешното тяло, като ги свържете с въздуховоди. Ако е необходимо да инсталирате топлоизолационен модул за цялата къща с приточна и изпускателна вентилация, можете да го поставите на тавана. Свържете модула към въздуховодите и осигурете правилна изолация.

В тази статия ще разгледаме подробно дизайна, видовете и принципите на работа на рекуператора в системите за подаване и изсмукване на въздух. Ще разгледаме и кога рекуперацията на въздух е полезна и кога не. Ще разгледаме и рейтингите на популярните модели и ще предоставим подробни инструкции за монтаж на различни видове рекуператори.

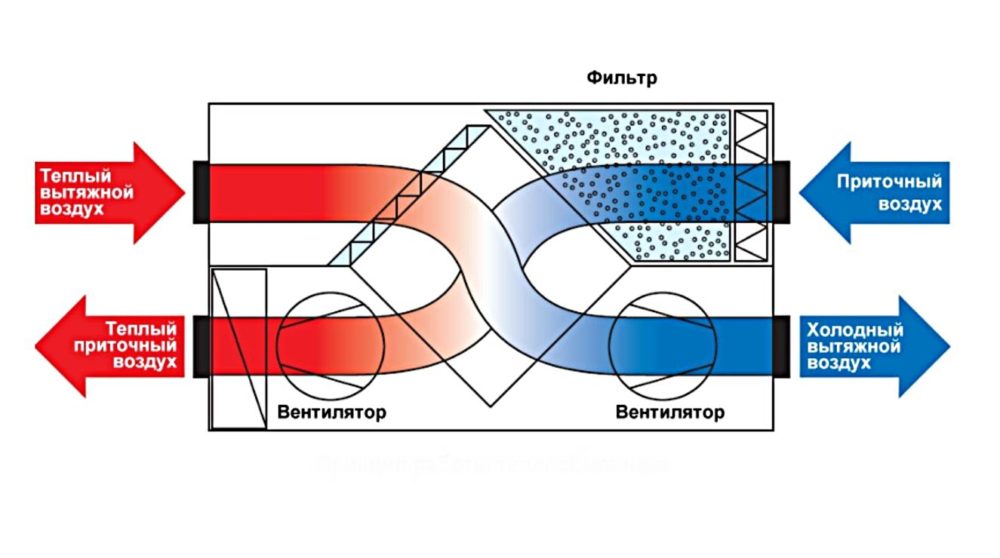

Принципът и схемата на работа на рекуператора

Работата на устройството се основава на преминаването на въздушни потоци през вграден топлообменник. Накратко, рекуперацията на въздух във вентилацията е пренос на топлинна енергия. Процесът протича в топлообменник, който се намира във всички съществуващи видове рекуператори:

1. Отработеният въздух се отвежда от помещението през камера на топлообменника. Стените са изработени от материал, способен да предава до 97% от топлинната енергия. Едновременно с отвеждането на отработения въздух се активира режимът на подаване на въздух.
2. Подавания въздух навлиза в помещението през съседната камера на топлообменника. Въздушният поток абсорбира топлинната енергия на отработените въздушни маси, но не е напълно или частично (в зависимост от конструкцията) замърсен с примеси поради липсата на директен контакт.

Преносът на топлинна енергия има свои собствени характеристики в студените и топлите сезони. През зимата топъл въздух навлиза в помещението, което увеличава спестяванията от отопление.

Когато температурата вътре в къщата е по-ниска от тази навън през лятото, входящият въздух е по-хладен, което увеличава спестяванията от климатизация.

Видове рекуператори

Дизайнът на агрегат за рекуперация на топлина влияе пряко върху модела на въздушния поток и ефективността на вентилацията. Дизайнът определя също така консумацията на енергия и цената на самото оборудване.

Според дизайна на топлообменника, има 5 вида рекуператори.

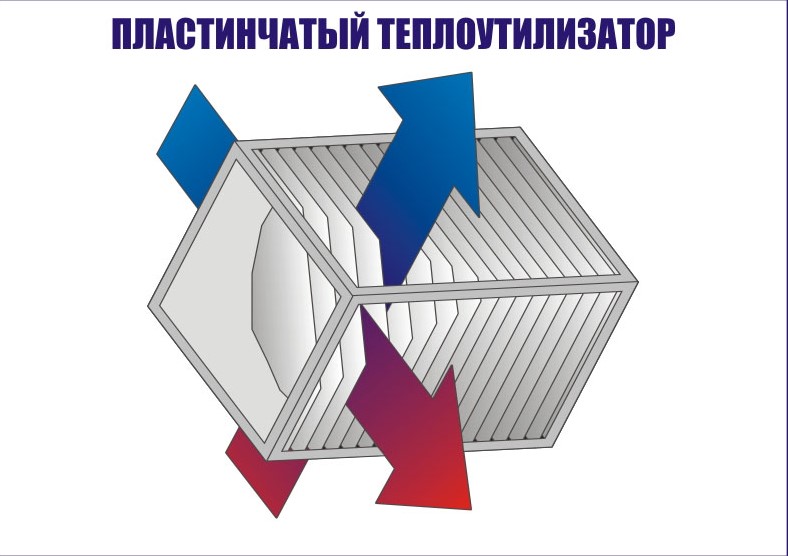

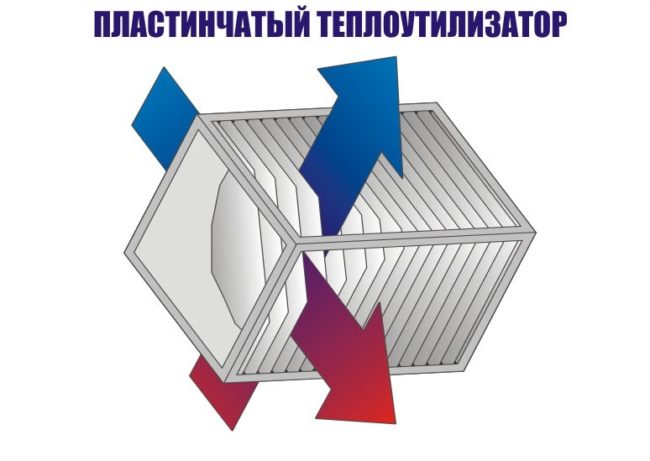

Модели на плочи

Топлообменникът е сглобен от голям брой камери, където преградите са изработени от топлопроводящи плочи. Моделът на потока се нарича кръстосан поток, защото входящият и изходящият поток са насочени един към друг. Различните страни на преградите се нагряват и охлаждат едновременно.

Предимства:

1. Ниска цена на вентилационния агрегат.
2. Липса на контакт между подаващия и изпускателния поток.
3. Лесна инсталация и настройка.
4. Издръжливост на блока поради липсата на триещи се механични компоненти.
5. Ефективност 40-70%.

Недостатъците включват кондензация в канала за отработен въздух. През зимата се натрупва лед. Размразяването изисква пренасочване на топлинния поток към пластините, заобикаляйки топлообменника. В режим на размразяване се включва нагревател, който бързо затопля подавания въздух. Ефективността на вентилационния агрегат намалява с 20%.

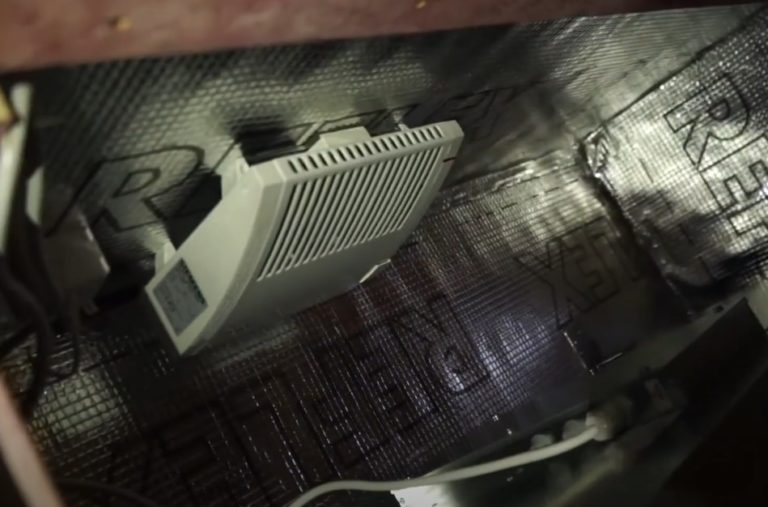

Проблемът с образуването на лед може да се реши чрез предварително загряване на подавания въздух или чрез закупуване на рекуператор с целулозен топлообменник. Този хигроскопичен естествен материал абсорбира влагата от отработения въздух и я освобождава обратно в подавания въздух.

В зависимост от използвания материал, можете да избирате от 3 вида топлообменници:

1. АлуминийЕвтин и надежден топлообменник. Има висока топлопроводимост, но изсушава въздуха. Не се препоръчва за употреба в дневни. Подходящ е за вентилация в сауна или басейн.
2. ПластмасаСравним по цена с метален топлообменник. Предлага повишена ефективност, но изсушава въздуха.
3. ЦелулозаПо-малко издръжлив е от пластмасовите и металните алтернативи, но е по-малко склонен към натрупване на лед. Не изсушава въздуха, влизащ в стаята.

За вентилация на частна къща, апартамент или офис най-добрият избор би бил целулозен топлообменник, способни да поддържат нормални нива на влажност в помещението.

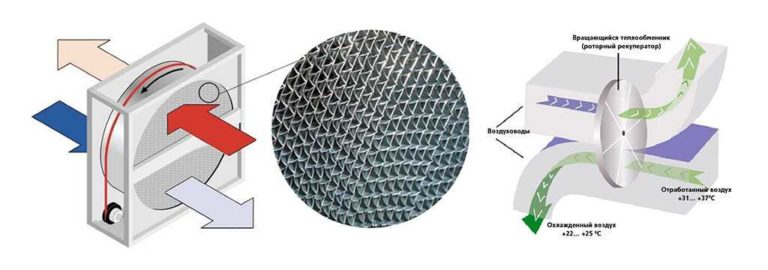

Ротационни модели

Конструкцията представлява цилиндър, запълнен с гофрирани метални листове. Между слоевете пълнеж са оформени отделения, които получават студен и топъл въздух, докато роторът се върти. С увеличаване на скоростта се увеличава и ефективността на топлообменника.

Предимства:

1. Ефективност 65-90%.
2. Ниска консумация на енергия.
3. Не изсушава въздуха, частично освобождава влагата към притока.
4. Цената е висока, но периодът на изплащане не надвишава 4 години.

Недостатъци:

1. До 8% от мръсния въздух и неприятните миризми попадат във входящия отвор.
2. Въртящият се ротор създава шум и вибрации, труден е за поддръжка и изисква периодична подмяна.
3. Роторът се характеризира с големи размери.

В вентилационните системи на промишлени помещения се монтират шумни и обемисти ротационни топлообменници.

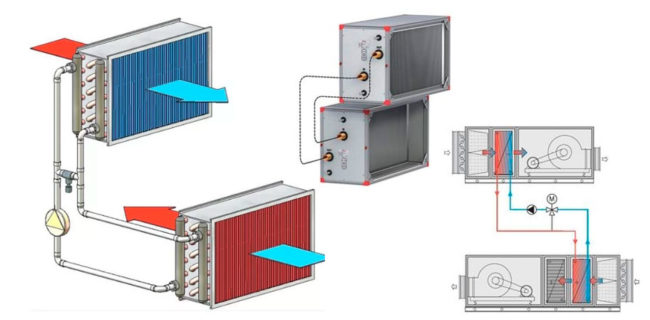

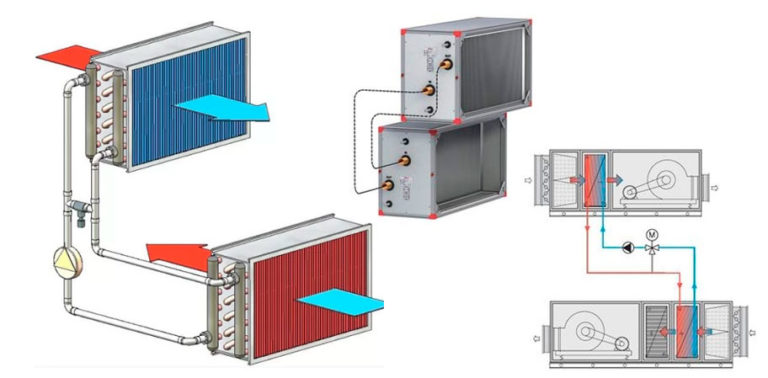

Свързани модели

Топлообменникът се нарича още „свързан“ или „гликолов“ топлообменник. Уредът е получил предишното си име поради сложния си дизайн. Рекуператорът съдържа модул с два топлообменника – един за подавания въздух и един за отработения въздух. Между тях циркулира гликолова смес, която пренася топлинна енергия от отработения въздух към входящия въздух.

В затворена система няма смесване между подавания и отработения поток. Поради използвания охлаждащ агент, топлообменникът е известен още като гликолов топлообменник.

Предимства:

1. Възможност за регулиране на скоростта на циркулация на гликола с помпата.
2. Допустимо е да се монтират каналите за подаване и изпускане на вентилация на разстояние един от друг. Всеки канал ще има собствен клон на топлообменника.
3. Ефективността достига 45-55%.
4. Допуска се монтаж в хоризонтално и вертикално положение.
5. Рекуператор с гликолов охлаждащ агент работи при температури на замръзване, без да е необходимо редовно размразяване на леда върху топлообменника на отработените газове.
6. Възможност за монтаж в сложна вентилационна система, където има 1 вход и няколко изпускателни отвора, или в обратен ред.
7. Равен обем на подавания и отработения въздух.
8. Срокът на възвръщаемост на топлообменника не надвишава 2 години.

Сериозни дефекти в дизайна и експлоатацията не е идентифициранГликоловите модели са подходящи за вентилационни системи, където смесването на подавания и отработения въздух е неприемливо поради силно замърсяване или токсичност на отработения въздух.

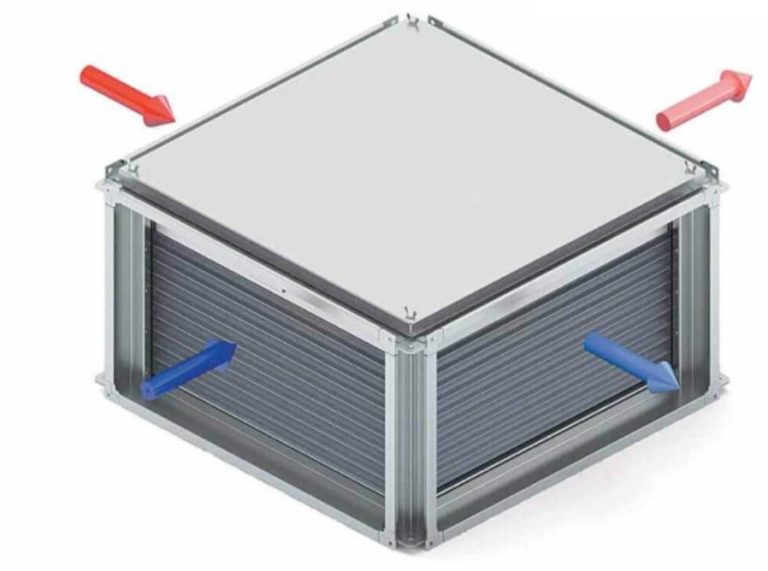

Камерни модели

Топлообменникът е проектиран като затворена кутия, образуваща камера. Вътре е монтирана подвижна клапа. По време на вентилация, клапата последователно пренасочва потоците на подавания и отработения въздух в камерата. Въздухът се движи по предварително определена траектория.

Входящият въздух абсорбира топлинната енергия от нагрятите стени на кутията. Отработеният въздух затопля друга част от камерата. С всяко движение на клапата цикълът се повтаря.

Предимства:

1. Използването на рекуператор с камерен топлообменник във вентилационна система ви позволява да намалите разходите за отопление.
2. Ефективността достига 80-90%.
3. Лесната инсталация е възможна без участието на специалисти от трети страни.
4. Не изсушава въздуха.
5. Не се покрива с лед през зимата.

Недостатъци:

1. Подвижните части трябва да се обслужват редовно.
2. Противоположните въздушни течения се смесват частично, пренасяйки замърсители и миризми.

За да се намали интензивността на замърсяване на входящия въздух от отработения въздух, поставете филтриПотоците, влизащи в помещението, се пречистват, но ефективността на рекуператорния блок намалява.

Камерните модели са подходящи за вентилация на жилищни и обществени помещения в райони с големи температурни разлики между външната и вътрешната част на сградата.

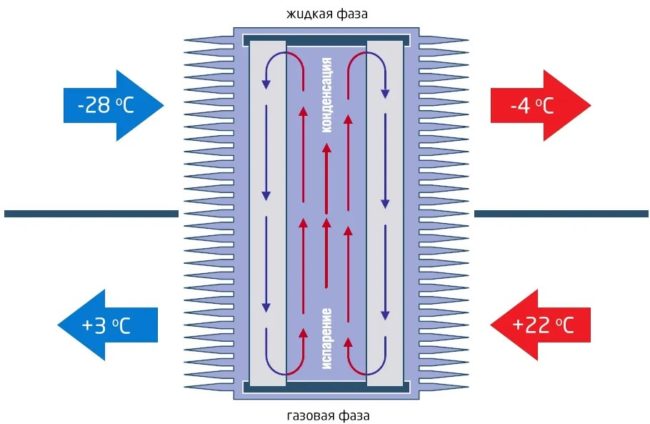

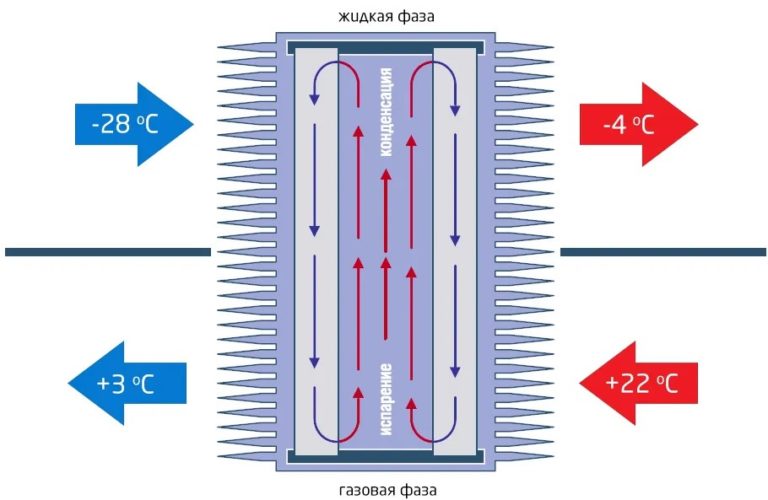

Модели с топлинни тръби

Топлообменникът е затворен съд. Вътре циркулират алуминиеви или медни тръби, съдържащи фреон, които се вентилират с въздух. В газообразно състояние хладилният агент се издига нагоре, предавайки топлина на входящия въздух.

Охладеният фреон кондензира и тече надолу по тръбите, където се затопля от отработения въздух. Цикълът се повтаря непрекъснато.

Предимства:

1. Ефективността достига 65%.
2. Тиха работа.
3. Дълъг живот на инсталацията поради липсата на движещи се части.
4. Малко тегло и размери.
5. Циркулацията на хладилния агент протича естествено и не зависи от електричество.
6. Няма смесване на потоците на подавания и отработения въздух.

Недостатъци:

1. Ефективността зависи от температурата на въздуха. Когато тръбите се нагряват бързо, хладилният агент се изпарява напълно. Превръщането на фреона в газ се забавя, когато температурата е ниска.
2. Тънките стени на тръбите са крехки. Ако се повредят, фреонът ще изтече.

Топлообменниците с топлинни тръби са подходящи за вентилационни системи в частни домове, офиси и обществени сгради.

Кой вентилационен и рекуператор на топлина агрегат да избера за моя дом или апартамент?

За вентилация на жилищни помещения са подходящи рекуператори с пластинчати, топлотръбни и камерни топлообменници. Системата може да бъде реализирана в централизирана или локална (децентрализирана) конфигурация.

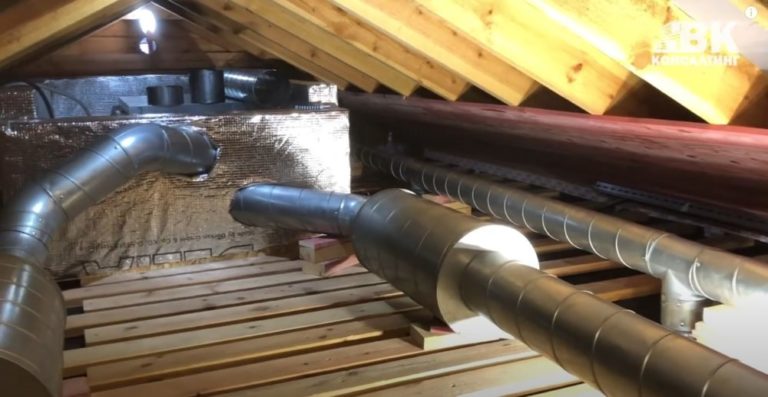

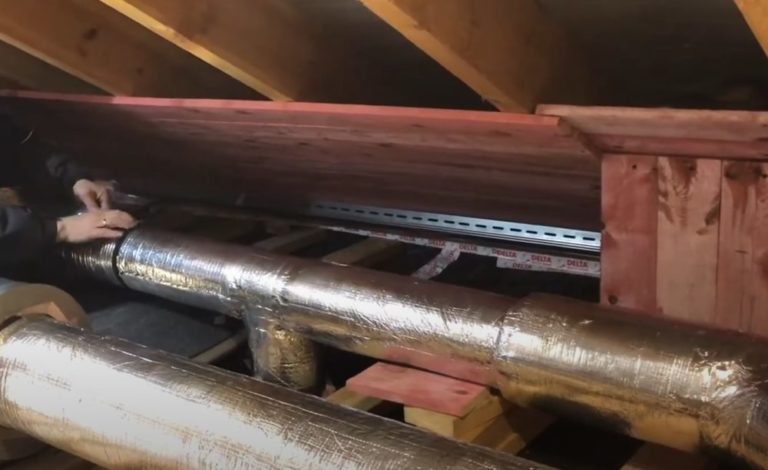

Централизираната система се отнася до вентилацията на цялата сграда. Рекуператорът приема отработения въздух и насочва входящия въздух през канали, водещи до всяка стая.

За една стая се инсталира локална вентилация. Най-често се използва безканална система, базирана на монтиран на стена топлообменник, поставен в отвор през стената.

Кога е необходима рекуперация на въздух в къща или апартамент?

Рекуперацията на въздуха прави възможно създаването на пълноценна захранваща и изпускателна вентилация в затворени сгради, където не е възможно да се удължат въздуховоди навън.

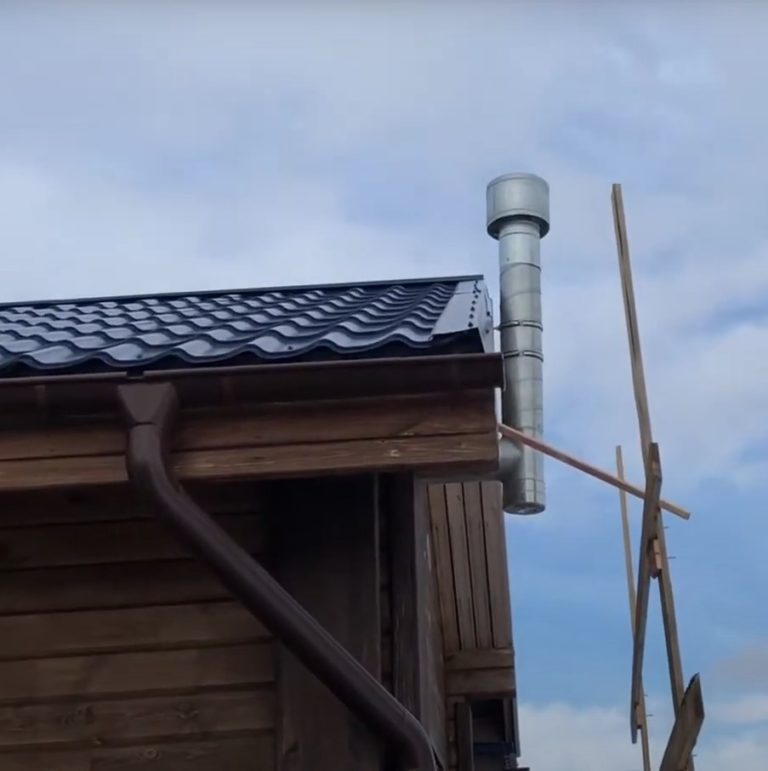

Когато има технически възможности за прокарване на входящите и изходящите канали извън стените на сградата, рекуператорът ще осигурява помещението с чист въздух и ще пренася топлинна енергия.

За жителите на южните райони инсталирането на рекуператор на топлина в апартаментите и къщите им не е рентабилно. Уредът е скъп, а разликата между вътрешната и външната температура е незначителна.

Цената на вентилацията с рекуперация на топлина се увеличава с 50%. Няма смисъл да се харчат пари само за да се получи малко количество топлообмен.

Рекуператорът ще бъде полезен при вентилация на сграда, построена в регион с умерен или северен климат или дълъг извънсезонен период.

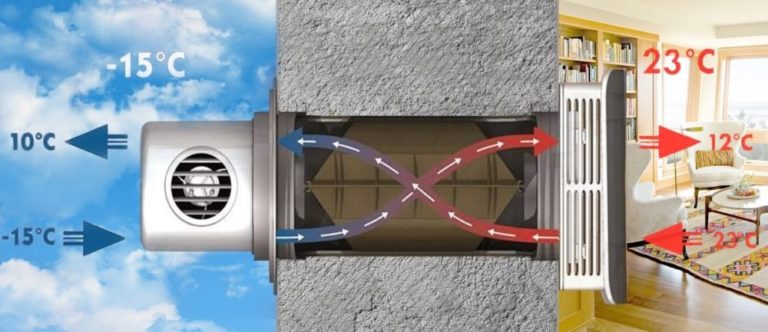

Най-висока ефективност се наблюдава при значителни температурни разлики. Ярък пример е, когато навън е мразовито през зимата. -15^ОС, а в отопляемо помещение въздухът се нагрява поне до +20^ОС.

Топ 5 популярни агрегати за рекуперация на топлина

Апартамент или частен дом с вентилация с рекуперация на топлина предлага превъзходен микроклиматичен комфорт и икономия на енергия в сравнение с жилищни сгради с по-примитивна вентилационна система.

Енергийната ефективност и производителността на вентилационната система зависят от техническите спецификации на устройството за рекуперация на топлина. Търговците на дребно предлагат широк избор от оборудване, но нашата класация включва най-продаваните модели.

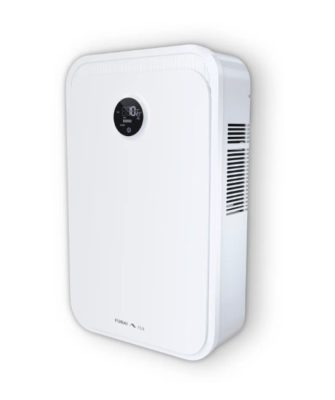

Фунай Фуджи ERW-150

Мощен пластинчат рекуператор осигурява обмен на въздух 30-150 м³/часОтвън постъпва свеж, пресен въздушен поток, филтриран за отстраняване на алергени и вируси. Уредът е подходящ за спалня, кабинет, други отделни стаи или за цялата къща. За свързване е предвиден кръгъл канал с диаметър 100 мм.

Плюсове и минуси:

Цена на Yandex Market 45 990 рубли.

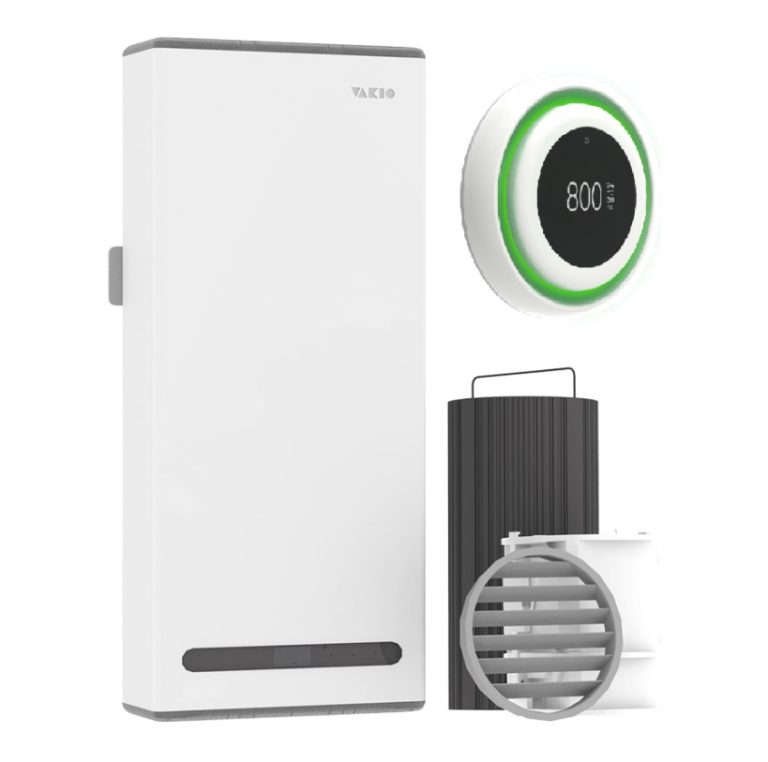

База Vakio Smart

Плоският климатичен агрегат консумира енергия 0,04 kWПроизводителност 40-120 м³/час достатъчно за висококачествен обмен на въздух в отделна стая или малка къща.

Подавания въздух се пречиства чрез груби и фини филтри. За свързване на рекуператора се използва кръгъл въздуховод с диаметър 125 мм.

Предимства и недостатъци:

Цена на модела на Yandex Market 32 890 рубли.

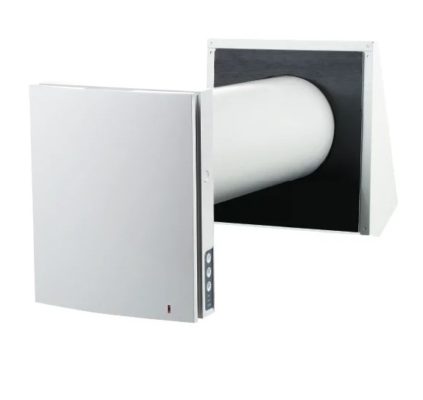

Blauberg Winzel Expert WiFi

Плоскозахранващ и изпускателен агрегат с рекуперация на топлина оборудван с WiFi модул, което е удобно за интегриране на вентилация в система за интелигентен дом. Уредът консумира 0,005 kW захранване, осигурява обмен на въздух с филтрация 15-50 м³/час.

Подходящ за монтаж на вентилация в единична стая на частен дом или апартамент. Свързването се осигурява чрез кръгъл канал с диаметър 160 мм.

Предимства и недостатъци:

Блокът не винаги е наличен за продажба в Yandex Market. Средна цена в магазините 50 127 рубли.

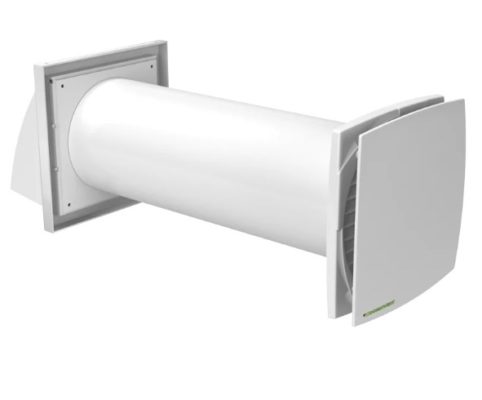

Домовент СОЛО RA1-35-9 R

Рекуперативен пластинчат агрегат за смукателна и приточна вентилация осигурява обмен на въздух 30-46 м³/часКонсумирана мощност 0,002 kW.

Уредът е оборудван с керамичен регенератор и двускоростен вентилатор. Монтирани са само груби филтри за почистване на подавания и отработения въздух. Въздуховодът е кръгъл.

Плюсове и минуси:

Този модел не се появява често в Yandex Market. Средната цена за този модел в други магазини 15 439 рубли.

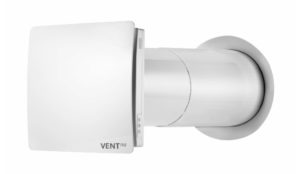

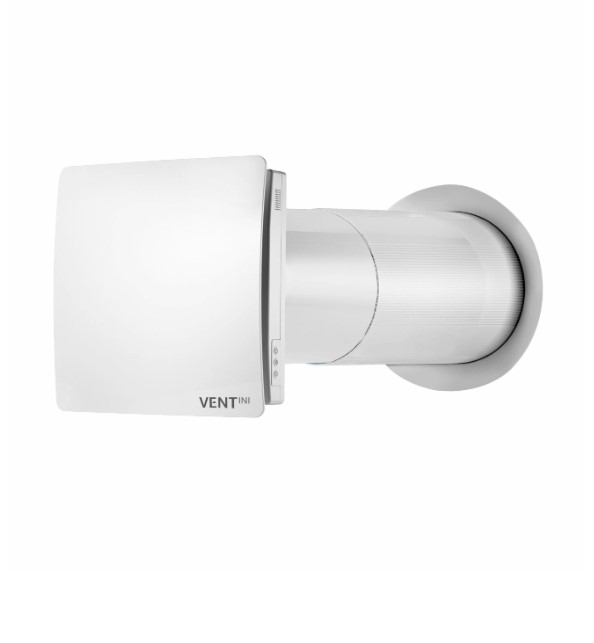

VENTini HRV-60 (B) Wi-Fi

Моделът е с ниско ниво на шум от 15 dB и е предназначен за монтаж в дневни с препоръчителната площ 25 м²Коефициентът на възстановяване достига 90% благодарение на инсталирания керамичен топлообменник тип „пчелна пита“.

При консумация на енергия 0,002 kW, въздушният обмен се регулира на 4 етапа в диапазона от обеми 26-60 м³/часВъздуховодът е изработен с кръгло напречно сечение с диаметър 160 мм.

Предимства и недостатъци:

Цената на модела на Yandex Market 37 900 рубли.

Ръководство стъпка по стъпка за инсталиране на система за рекуперация на топлина в частен дом

В зависимост от предназначението и дизайна, рекуператорите на топлина могат да бъдат монтирани в къщата с изход през стената или на тавана.

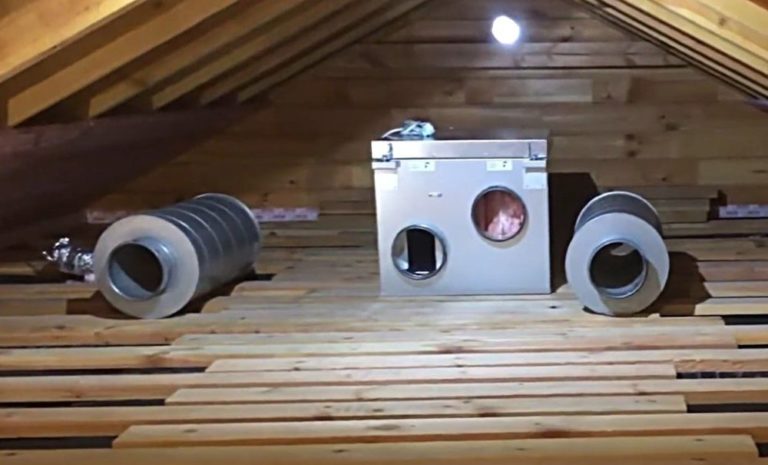

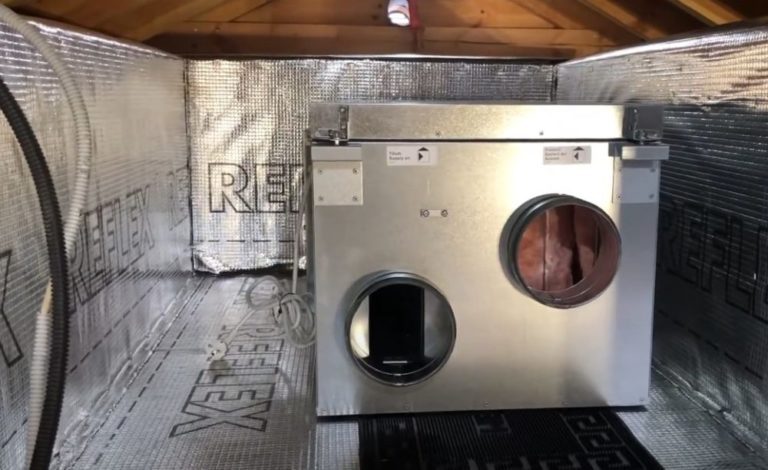

Оборудването може да бъде разположено на пода, под облицовката на тавана или в отделна стая. Ще разгледаме два популярни варианта за монтаж: през стената за вентилация на една стая и на тавана за цялата къща.

Сега ще разгледаме накратко стъпка по стъпка инсталацията, а по-долу и по-подробно.

Монтаж на стенен рекуператор VAKIO

Стенните битови рекуператори на топлина се използват най-често при инсталиране на локална механична вентилация в дома. Трудността при инсталирането на устройството е... Това е за пробиване на отвор в стената за въздуховода..

В противен случай следвайте препоръките на производителя. Инструкциите за монтаж за всеки модел се различават по нюанси, но се състоят от приблизително едни и същи стъпки:

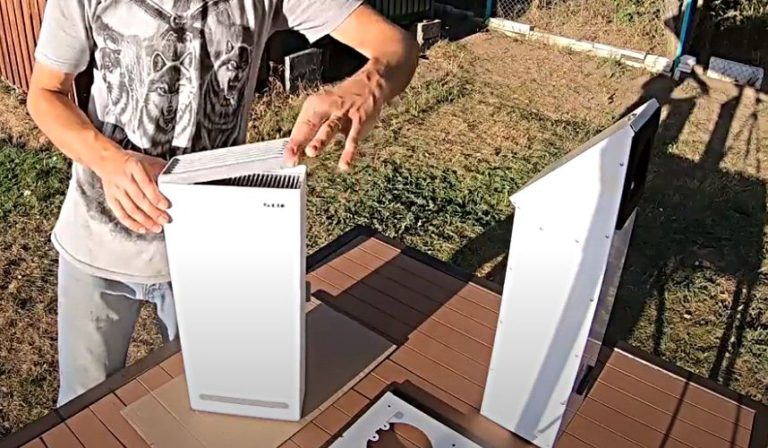

1. Разопаковайте рекуператора, проверете съдържанието и прочетете инструкциите. В нашия случай, устройството VAKIO се състои от външно и вътрешно тяло, въздуховод, филтри и монтажни елементи.

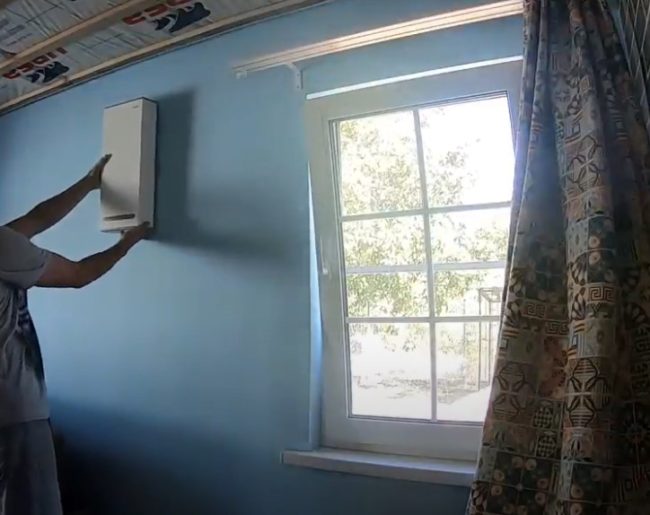

2. Намерете удобно място на стената за монтаж на вентилационния модул. Осигурете достъп както отвън, така и отвътре.

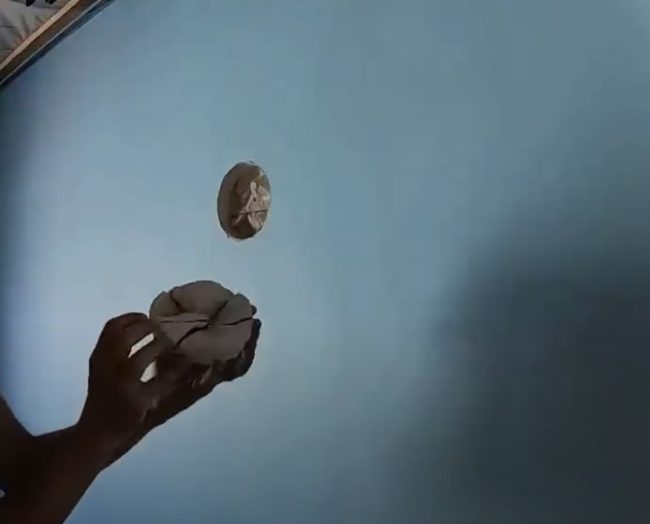

3. Използвайки включения шаблон, маркирайте отвора на стената, който да съответства на диаметъра на въздуховода. Пробийте отвора с бормашина. Отстранете бетона и мазилката от отвора с помощта на чук и длето. Закрепете монтажния шаблон към стената на помещението с дюбели и винтове.

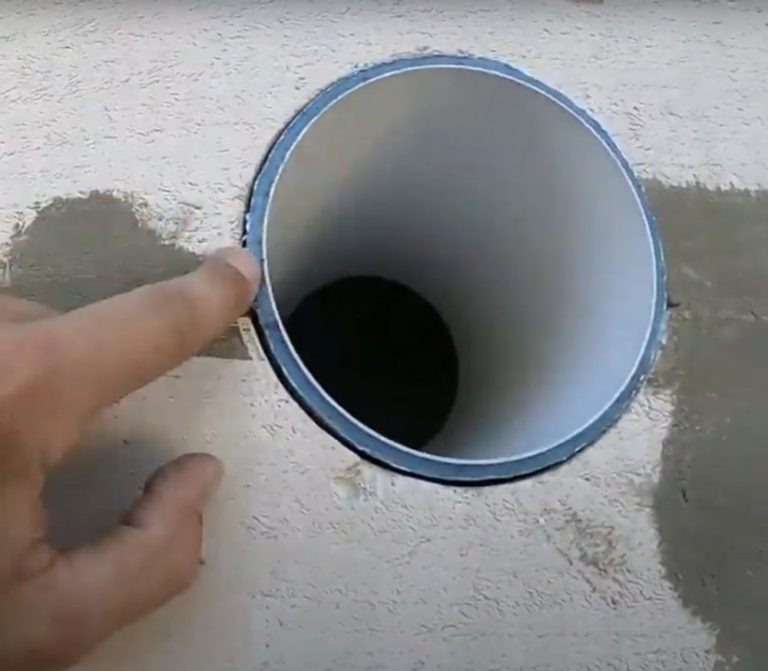

4. Поставете канала с изолацията в подготвения отвор. Уверете се, че има наклон от 1,5-3 градуса навън.^О за оттичане на кондензат.

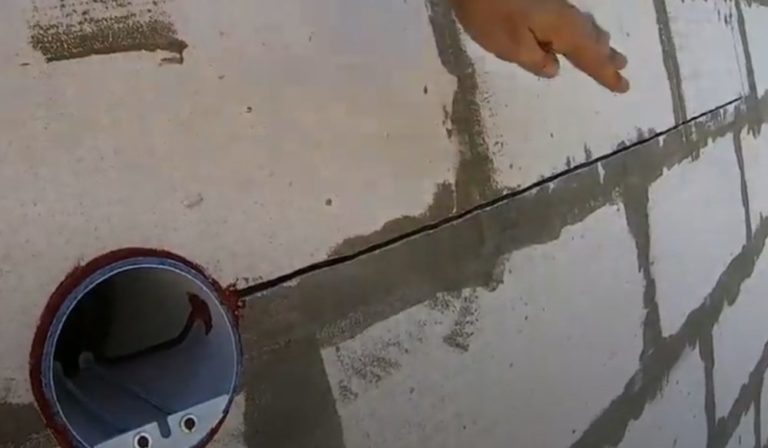

5. Изрежете канали в стената за кабела, който ще свърже електрическото оборудване на рекуператора на топлина. Поставете кабела в каналите и го запечатайте с шпакловка.

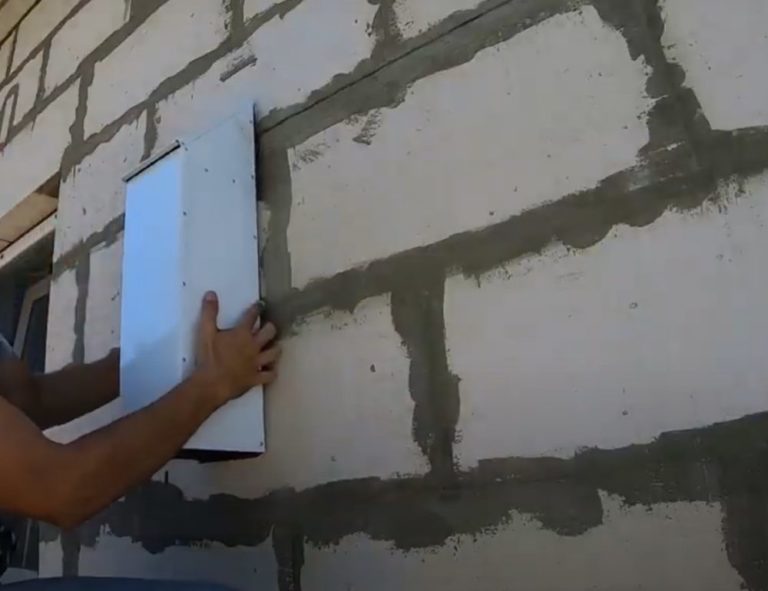

6. Окачете външното тяло на стената отвън. Отвътре затегнете монтажните болтове през отвора. Устройството ще се притисне здраво към стената.

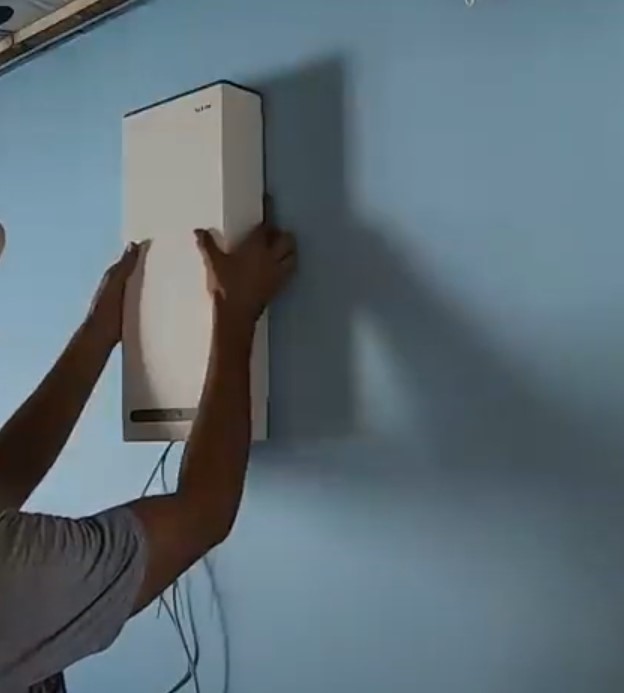

7. Монтирайте вътрешното тяло на стената, обърната към стаята, където предварително сте закрепили шаблона за монтаж. Корпусът лесно ще щракне на мястото си.

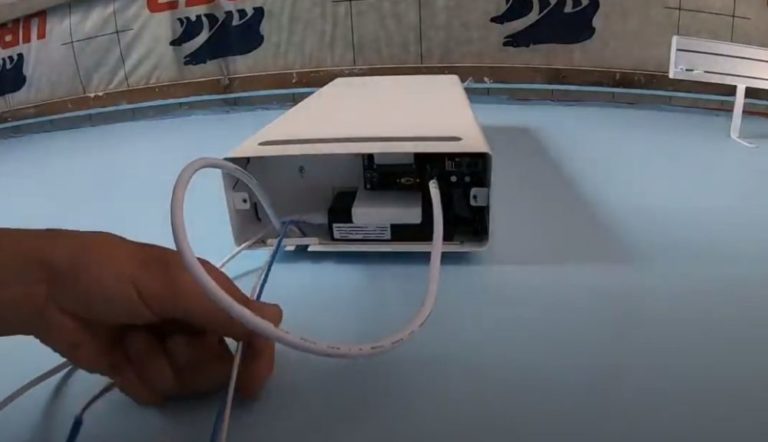

8. Свържете кабела към кабелния сноп на вътрешното тяло. Следвайте схемата на свързване на производителя.

Проверете работата на устройството за рекуперация на топлина. Опитайте да превключите потребителските настройки и да промените режимите. Ако устройството за рекуперация на топлина е инсталирано правилно съгласно инструкциите на производителя, вентилацията във вашия дом би трябвало да работи правилно.
