Монтираме вентилация в частна къща с достъп до покрива.

Вентилацията в частна къща с изход към покрива е подредена в три вида:

  • за отстраняване на газове от канализационната система;
  • за обмен на въздух в помещенията;
  • за вентилация на подпокривното пространство.

Местоположението на тръбите и височината над покрива се регулират от стандартите на SNiP.

За да създадете вентилационен отвор, монтирайте предварително оформен отвор или универсален покривен отвор. Готовият канал може да бъде покрит с топлоизолирана кутия или изолиран с рулонен материал. Каналите с височина над 1,5 м трябва да бъдат закрепени с обтегачи или скоби за стабилност.

Стандарти, регулиращи височината и местоположението на изхода на тръбата

Според строителните норми, всеки тип сграда, в зависимост от предназначението ѝ, трябва да бъде оборудвана с определен брой вентилационни канали. Частна жилищна сграда трябва да има поне три тръби, водещи към улицата:

  1. Вентилаторен щранг за отвеждане на газове от канализацията.
  2. Общият вентилационен канал на къщата, към който са свързани всички жилищни и сервизни помещения и мазето.
  3. Вентилационен отвор за подпокривното пространство и таванското пространство.

Вентилацията от помещението може да се осъществи през стената, но ефективен вариант е щрангът да излиза през покрива.

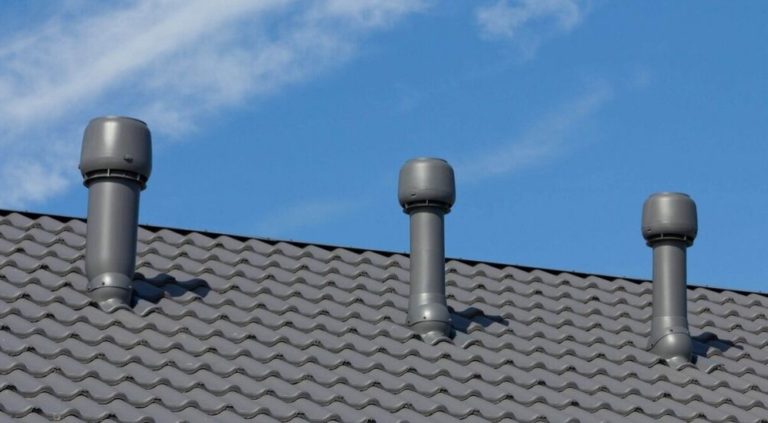

Снимка - три вентилационни отвора на покрива
Три вентилационни отвора на покрива

За димоотводните и вентилационните канали в частен дом важи едно общо правило: колкото по-високо е изходът над покрива, толкова по-добра е естествената тяга. Проектантите се ръководят от нормативните данни в съответната документация:

  1. Стандарти за издигане на тръбните отвори над покрива – СНиП № 41-01-2003, клауза 6-6-12;
  2. Старата версия на стандартите за проектиране на абсорбатори в частен дом е SNiP № 2.04.05-91;

  1. Препоръки за проектиране на вентилационни системи – СП № 7.13130.2009;
  2. Стандарти за височината на вентилационния отвор на канализационна тръба – СНиП № 2.04.01.

Разпоредбите на SNiP № 2.04.01 предоставят на собственика на частен дом точно определение на мястото на изхода и нивото на монтаж на канализационния канал. Минималната височина на вентилационната тръба от най-високата точка на покрива е:

  • плосък неексплоатиран покрив – 30 см;
  • скатен покрив – 50 см;
  • експлоатиран плосък покрив – 3 метра.

Изходът на канализационната тръба на частна къща се премахва поне 4 метра От прозорците и вентилационните клапани за подаване на въздух, тъй като тръбата изпуска опасни за човешкото здраве изпарения. Газовете от външния всмукателен въздух не трябва да влизат в сградата.

Следвайки примера на разпоредбите на SNiP № 2.04.01, в SNiP № 41-01-2003 са разработени точни указания за височината и местоположението на изхода на комина през покрива на частна къща.

За вентилационната система са дадени общи препоръки със следното изменение: ако разстоянието между вентилационния отвор и комина, монтиран на една и съща линия, е до 3 метра, тогава горният разрез на тръбите трябва да бъде разположен на едно и също ниво.

Липсата на точни нормативни изисквания не означава, че е излишно да се изчислява височината на вентилационната тръба в частен дом. Според СНиП № 41-01-2003, проектантите се придържат към следните минимални стойности за изхода на вентилационните канали от най-високата точка на покрива:

  • на плосък покрив – 50 см;
  • на скатен покрив - 50 см, ако изходът на тръбата е разположен на разстояние до 1,5 метра от билото.

Горният ръб на вентилационния щранг може да е наравно с билото, ако разстоянието между тях е до 3 метра. Ако вентилацията е разположена на повече от 3 метра от гредата на билото, горният ръб на канала трябва да съвпада с начертаната линия под ъгъл от 10°.О надолу към хоризонта.

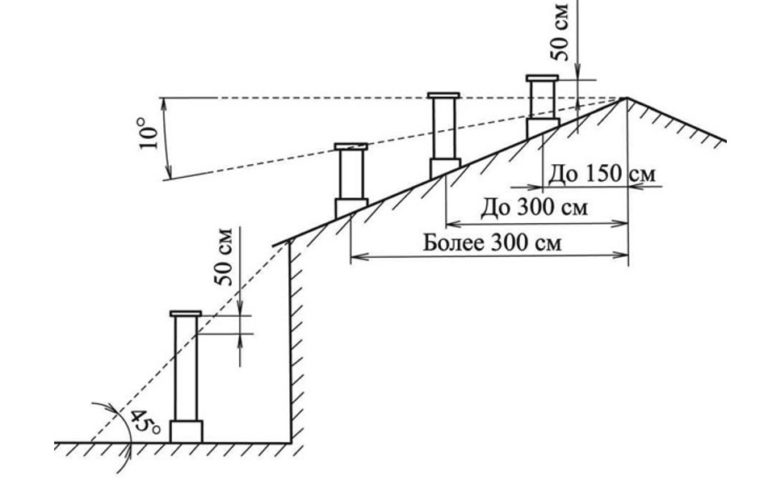

Снимка: Местоположение и височина на изхода на вентилационната тръба на скатен покривЧастните домове често се проектират с естествена вентилация. Адекватна тяга се постига чрез инсталиране на изпускателен комин с височина над 2 метра. Впечатляващата дължина на вертикалния канал се обяснява с необходимостта от отвеждане на въздуха през покрива.

Разрешено е използването на кръгли, правоъгълни и квадратни въздуховоди. Вентилацията се осигурява с шахти, кутии и дефлектори - разберете какво представляват.

Като се вземат предвид височината на таваните, покрива, броят на етажите и наличието на мазе, минималната обща дължина на изпускателен канал в частен дом е 5 м. Горният ръб се издига до нивото на бързите въздушни течения.

!!!
С увеличаване на скоростта на външния въздух, течението се увеличава. В безветрен ден естествената вентилация намалява своята ефективност.

Височината на комина и скоростта на движение на външния въздух не са единствените фактори, които влияят върху работата на вентилацията. Скоростта на обмен на въздух зависи от температурната разлика между вътрешните и външните въздушни маси.

Производителността на вентилацията се влияе от формата и размера на изпускателния канал и структурните характеристики на покрива на къщата. Инженерите проектират вентилационната система, като вземат предвид всички тези фактори.

Методи за вентилация през покрива

За да инсталирате вентилационен блок на покрива на частен дом, можете да инсталирате профилиран изход или проходен елемент за необходимия диаметър на тръбата.

Използвайте фабрично произведени вентилационни компоненти. Не се препоръчва самостоятелно сглобяване.

Допуснатите грешки ще доведат до течове на покрива, което ще повреди покривната торта и дървените греди.

Препоръчваме ви да прочетете статията: как да го направите вентилация на изолирани и студени метални покриви.

Монтаж на вентилация с оформен изход

Сглобяемият вентилационен отвор е предварително изработен вентилационен блок, състоящ се от тръбна секция, проходен елемент и дефлектор. Той е съчетан с цвета на покривния материал.

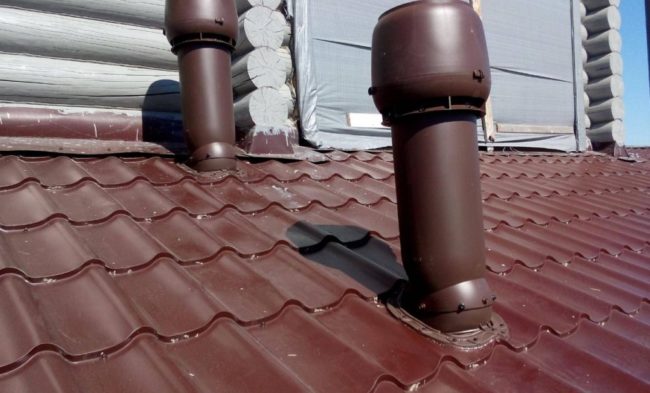

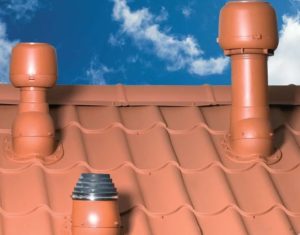

Снимка на оформен покривен отвор, изработен от метални керемиди

Предимства на използването на оформен елемент:

Атрактивен завършен външен вид.
1
Готов за монтаж модул, който не изисква търсене на допълнителни части.
2
Външният дизайн е в същия стил и цвят като покрива.
3
Възможност за прецизно вертикално регулиране.
4
Дефлекторът, проходният елемент и тръбата имат еднакво напречно сечение, което гарантира съвместимост на частите.
5
Лесен монтаж „Направи си сам“ на покрива на частна къща.
6

Оформеният изход има един недостатък. Вентилационният модул се произвежда в стандартна, ограничена дължина от 300-700 мм.

Може да се използва оформен изход, ако вентилационният отвор е разположен близо до билото на покрива. Ако вентилационният отвор е разположен по-далеч от необходимото от гредата на билото, сглобяемият модул няма да работи.

!!!
За да се монтира оформен отвор в покривното покритие, между обшивните дъски се изрязва отвор, като се използва шаблонът, предоставен от производителя.

Тръбата и проходният елемент са закрепени с винтове, а съединенията са запечатани с уплътнител. Долната секция, от страната на тавана, е свързана с изпускателния канал на общата вентилационна система на сградата.

Монтаж на вентилация с проходен елемент

Проходният елемент се различава от профилния отвор по това, че няма въздуховод или дефлектор. Дизайнът му го прави универсален монтажен елемент.

Компонентът се нарича флаш мастер. Устройството е предназначено за монтаж на всякакъв съществуващ покрив и е подходящо за тръби с диаметър до 467 мм.

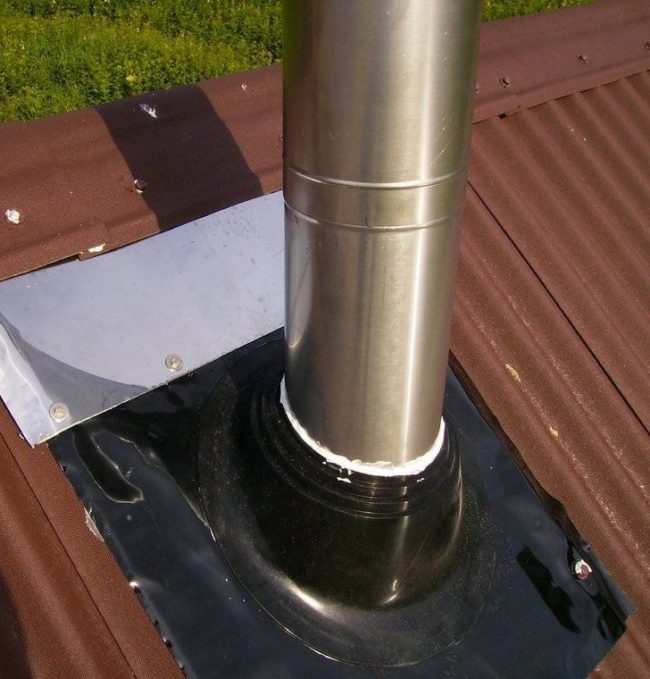

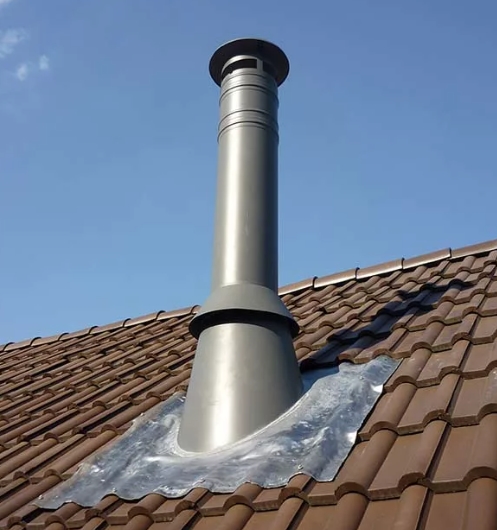

Снимка: Изход на тръбата през универсален проходен елемент
Изход на тръбата през универсален проходен елемент

Предимства и недостатъци на проходния елемент.

  • По-ниска цена на детайла в сравнение с профилиран изход;
  • Възможност за монтаж на всяка част от покрива, независимо от разстоянието до билото;
  • Възможност за подреждане на вентилационния отвор с тръба с подходящ диаметър и височина.

  • Тръбата и дефлекторът ще трябва да бъдат избрани отделно, което увеличава цената на цялостната конструкция в сравнение с оформен изход;
  • Трудно е да се избере отделен въздуховод с дефлектор, който да съответства на цвета на покрива, което прави вентилационния блок да се откроява на покрива на частна къща;
  • Тръбата, монтирана през проходния елемент, трябва да бъде допълнително изолирана, за да се предпази от кондензация.

Гъвкавият проходен елемент е изработен от гума и силикон. Материалът е устойчив на топлина до +240°C.ОC. Принципът на монтаж на покрива е подобен на технологията за монтаж на проходен модул на оформен изход.

Технологията на свързване се различава: в универсалния фитинг на канала се изрязва отвор с диаметъра на тръбата. Съединението се запечатва с уплътнител. Гъвкавите ръбове на фитинга на канала, съседни на стените на канала, се притискат със скоба.

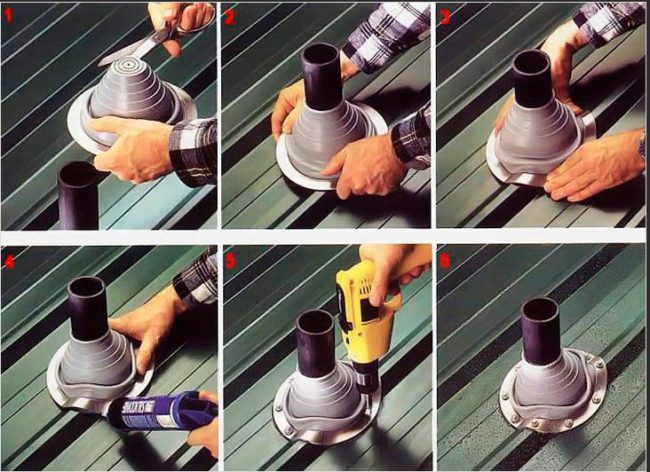

Снимка: Процедура за монтаж на универсален проходен елемент

Покривно пространство за изход на вентилационен щранг

За да се увеличи производителността на вентилацията, е необходимо да се намали съпротивлението на системата чрез намаляване на броя на завоите и извивките.

Опитайте се да позиционирате изхода на тръбата на покрива точно срещу общия канал за отвеждане на вентилацията на къщата, който отива към тавана.

Като се вземат предвид препоръчителните стандарти на SNiP, има нюанси при избора на място на плоския и наклонен покрив на частна къща.

Избор на място на скатен покрив

На скатен покрив се опитайте да разположите вентилационния отвор възможно най-близо до билото. Ако местоположението не съвпада с общия въздуховод, излизащ към тавана, свържете го към външната тръба с помощта на гъвкава алуминиева гофрирана тръба.

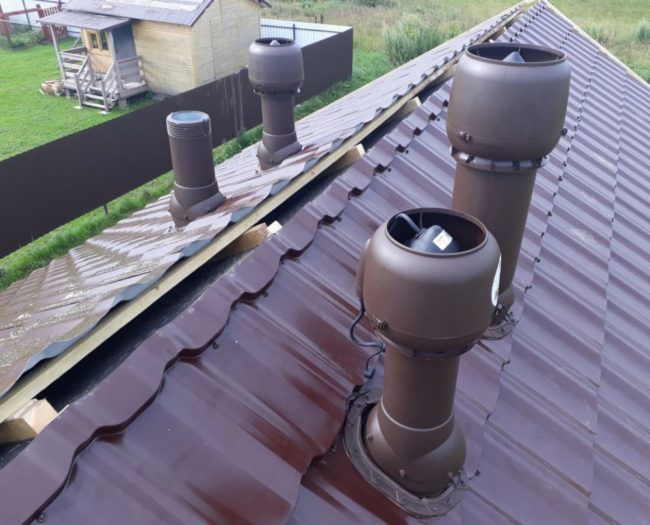

Снимка на абсорбатор на скатен покрив близо до билото
Качулки на скатен покрив близо до билото

Изборът на място близо до билото има 3 предимства:

  1. Можете да монтирате по-къса тръба, обърната навън. Основната част от вентилационния канал ще преминава през тавана, където температурата е по-висока от външната през зимата. Ще спестите пари, като монтирате по-малък слой изолация.
  2. Ниско монтираният комин, монтиран на билото, е устойчив на пориви на вятъра. Няма нужда от обтегачи или други подсилващи елементи.
  3. Можете да инсталирате фабрично изработен изход близо до билото. Тръбата ще бъде достатъчно висока, за да отговаря на стандартите на SNiP.

Неправилният избор на място на наклонен покрив ще доведе до това дефлекторът на изпускателния канал да се окаже в зоната на налягане на вятъра.

При спокойно време вентилационната система няма да работи. При пориви на вятъра съществува риск от обратна тяга.

Избор на място на плосък покрив

Отличителна черта на плоския покрив е липсата на билова греда, свързваща склоновете. Вентилационният отвор на покрива на частна къща може да бъде разположен навсякъде, където е удобно.

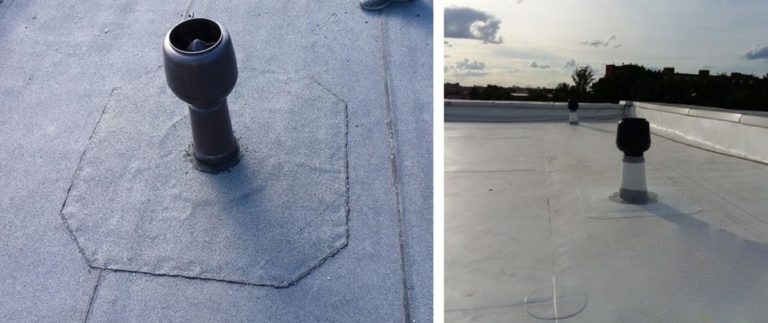

Снимка на изпускателни тръби на плосък покрив

За да намалите съпротивлението на системата и разхода на материали, позиционирайте външния въздуховод коаксиално с изхода на общия въздуховод. Правият въздуховод позволява безпрепятствено отвеждане на въздуха от помещението.

Инструменти и материали

Започнете монтажа на вентилацията на покрива, като закупите материали. Подгответе профилиран изход или проходен елемент. За последния изберете допълнително тръба с подходящ диаметър и дефлектор.

Ако въздуховодът е висок, ще са необходими скоби или подпори, за да го закрепите към покрива. За да закрепите въздуховода към покрива, подгответе винтове и уплътнител. Може да ви трябват и скоби и анкери с отвори за затягане на скобите.

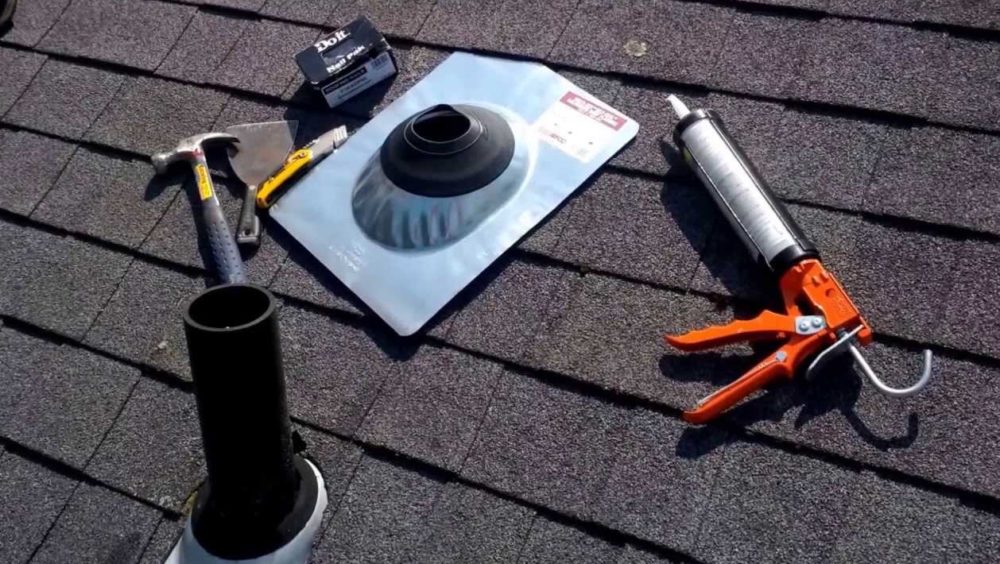

Инструменти и материали за монтаж на вентилация на покрива

От страната на тавана можете да изградите общ въздуховод от PVC, поцинкована или неръждаема стоманена тръба. Свържете се към външния изход с помощта на профилни адаптери или гъвкави алуминиеви гофрирани тръби.

Подгответе инструментите си. Ще ви трябват бормашина или отвертка с функция за пробиване, прободен трион и пистолет за уплътняване. Ще ви е необходим молив или маркер за маркиране на тръбата. Нивелир ще ви помогне да се уверите, че тръбата е равна.

Инструкции за създаване на вентилационен проход през покрива

Монтирайте покривния проход след сглобяване на вътрешната вентилационна система. Ако е възможно, използвайте профилиран елемент, предназначен за специфичния вид покривен материал.

Производителите на покриви са заинтересовани да гарантират, че покривите, изработени от техните продукти, издържат дълго време и изглеждат красиво. Предлагат се оформени вентилационни отвори както за гъвкави, така и за твърди покриви, съответстващи на цвета на листовете.

Нека разгледаме как сами да инсталирате елемент за вход на покрива на частна къща в тези инструкции стъпка по стъпка:

  1. Помислете за местоположението на вентилационния канал, излизащ през покрива на частна къща. Въз основа на строителните норми и разпоредби определете местоположението на външната тръба на покрива. Опитайте се да я позиционирате възможно най-близо до канала, излизащ към тавана от стаята, за да намалите броя на завоите при свързването на двата уреда.

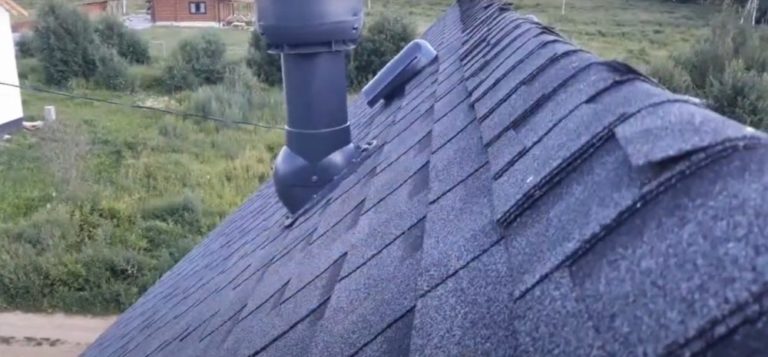

Снимка на вентилационен отвор на покрива близо до билото.

  1. От страната на тавана намерете място на покрива, което е свободно от греди и обшивка. Преходът може да се монтира между дъските.

Използвайте нож, за да прорежете изолационните и хидроизолационните материали на покривната конструкция. Осигурете достъп между обшивката до покривното покритие. Определете центъра на отвора и го пробийте с бормашина.

Не изваждайте свредлото временно; оставете го в покривния материал, като го освободите от патронника на електрическия инструмент.

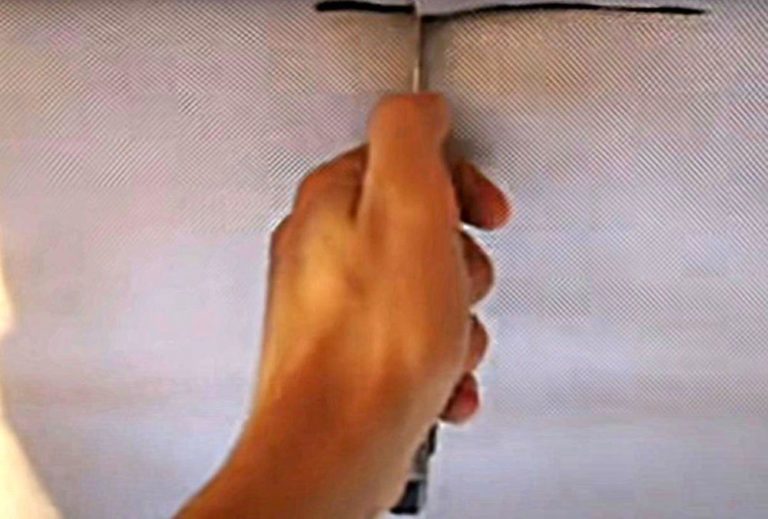

Снимка: Рязане на пароизолация с нож от страната на тавана
Рязане на пароизолацията с нож от страната на тавана

  1. Продължете работата по покрива. Намерете мястото за проникване, като използвате свредлото, стърчащо от покрива, и го извадете. Увеличете отвора, като използвате свредло 10-12 мм, за да поберете острието на прободния трион.

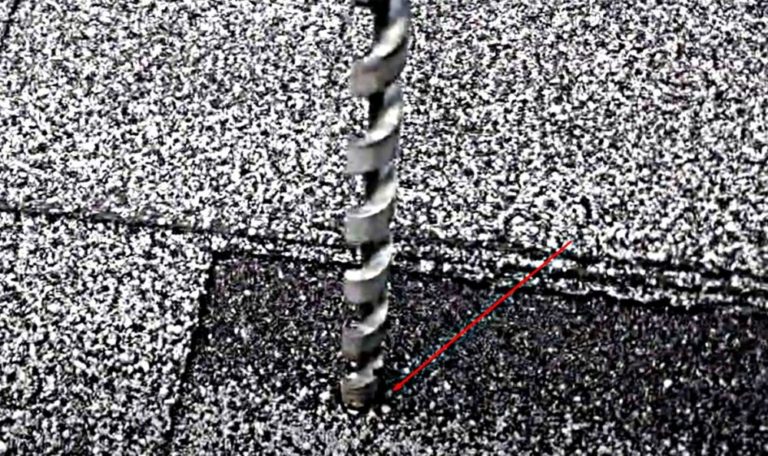

Снимка: Уголемяване на отвор в покрива с бормашина с голям диаметър
Разширяване на отвора в покрива

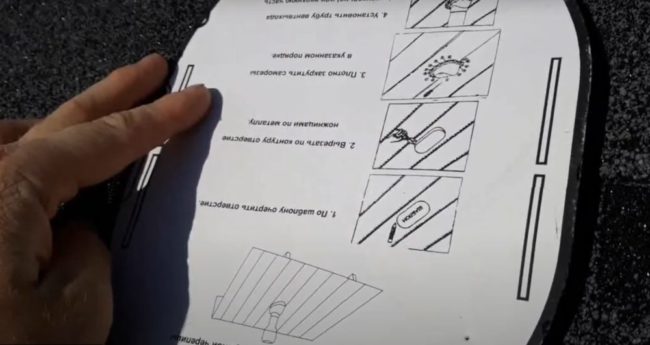

  1. Производителите включват картонени шаблони към елементите за проникване. Поставете ги върху пилотния отвор, пробит в покрива, като ги подравните с ръба или центъра на бъдещата маркировка. Очертайте контура на шаблона с маркер или тебешир.

Снимка: Маркиране на местоположението на отвора за проходния елемент с помощта на шаблон

  1. Поставете острието на прободния трион в пилотния отвор. Започнете да изрязвате покривния материал по маркировките. Ако покривът е покрит с мек асфалт, ще трябва да режете заедно с обшивката от шперплат.

Основните структурни елементи на рафтовата система обаче не могат да бъдат отрязани. Подгответе голям отвор за проникващия елемент.

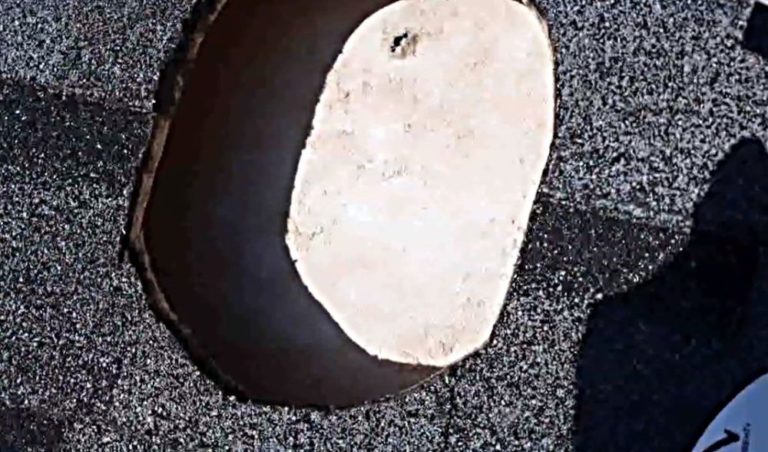

Снимка на отвор, изрязан в покрива за преминаващ елемент
Дупка, изрязана в покрива

  1. Поставете корпуса на проходния отвор в подготвения отвор. Проверете херметичността на частите.

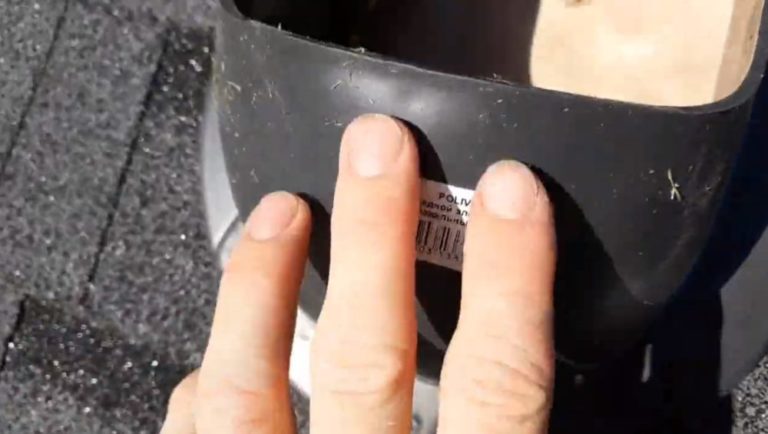

Снимка: Монтиране на корпуса на проходния елемент към отвора на покрива

  1. Отстранете корпуса на въздуховода. Отдолу има гумено уплътнение. Освен това, уплътнете уплътнението по периметъра с битумен уплътнител. Нанесете пастата по периметъра на отвора, изрязан в покрива.

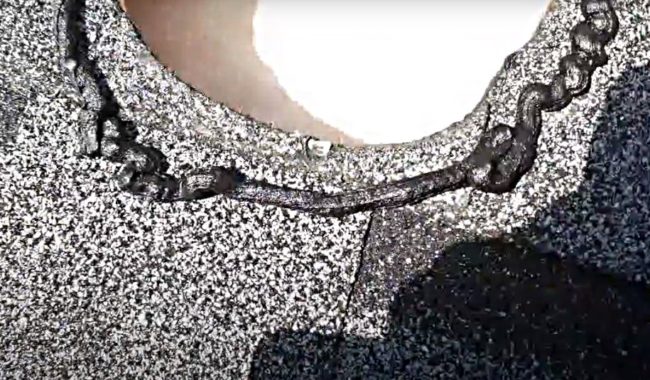

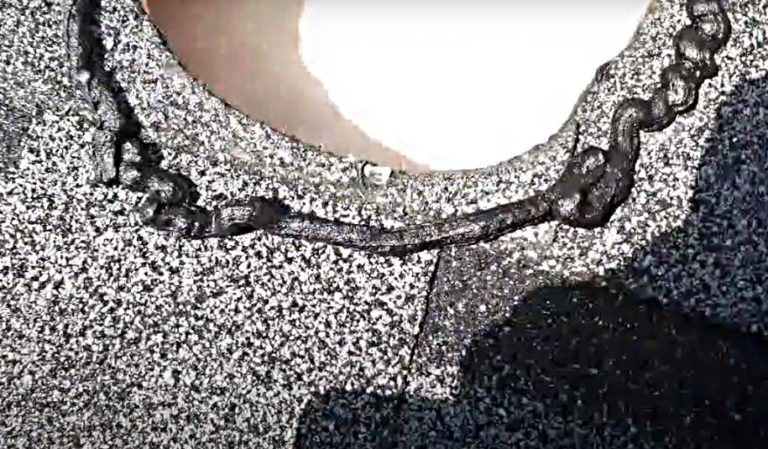

Снимка: Нанасяне на битумен уплътнител върху фуга

  1. Монтирайте корпуса на проходния отвор, като го залепите плътно с битумна паста. Закрепете елемента към покрива с винтове през монтажните отвори. Използвайте пръста си, за да разнесете излишния уплътнител, който се появява на съединението, за да осигурите по-добро уплътнение.

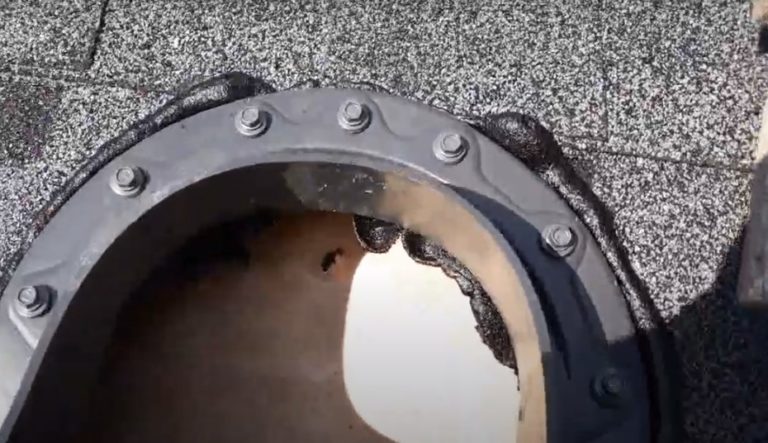

Снимка на тялото на проходния елемент, закрепено към покрива с винтове

  1. За да монтирате тръбата, разширете отвора в пароизолацията, предварително изрязан с нож от страната на тавана.

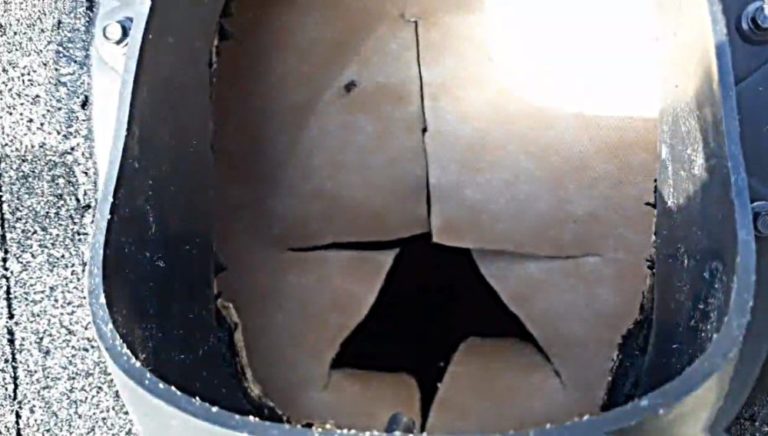

Снимка: Разширяване на отвор, изрязан в пароизолация

  1. За да улесните свързването на външната тръба към вентилационния канал, излизащ от къщата на тавана, монтирайте оформен пластмасов адаптер в долната част на проходния канал.

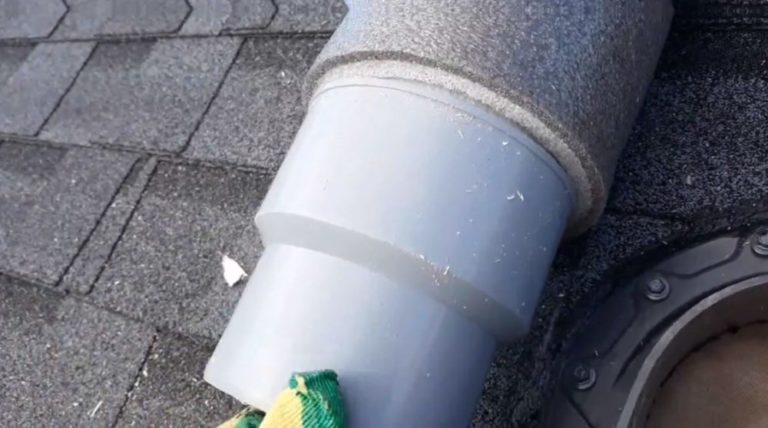

Снимка на оформен пластмасов адаптер на изпускателна тръба

  1. Монтирайте външната изпускателна тръба с дефлектор върху тялото на проходния елемент, закрепен към покрива.

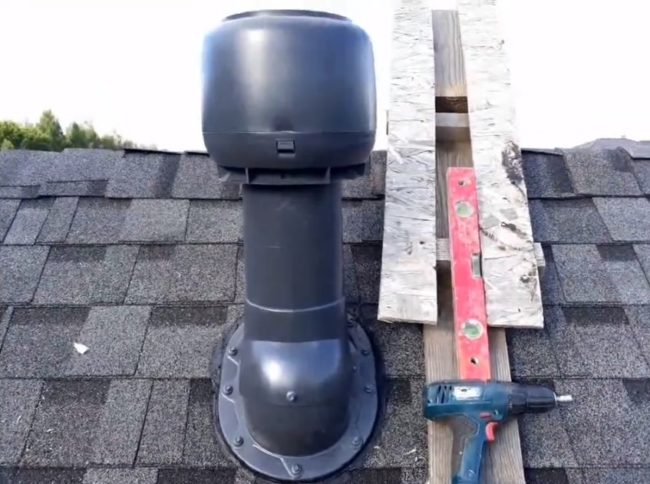

Снимка на изпускателна тръба с дефлектор, монтиран на покрива на частна къща

  1. Свържете общия вентилационен канал на сградата към оформения PVC адаптер на външната тръба. Ако има няколко канала, идващи от различни помещения в къщата, използвайте тройници.

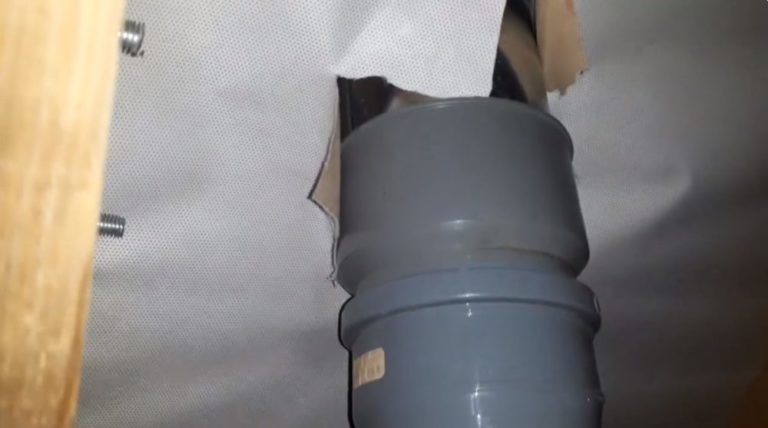

Снимка - Външна тръба, свързана с вътрешен вентилационен канал чрез PVC адаптер

За да предотвратите навлизането на конденз във вентилационната система поради температурни разлики, инсталирайте система за отводняване на вода. Създайте колектор за конденз, като инсталирате допълнителен тройник. Затворете долния отвор на шахтата с тапа.

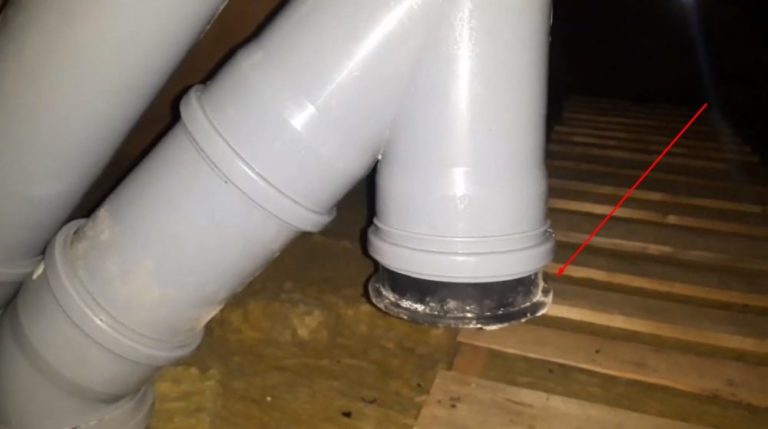

Снимка на резервоар за събиране на кондензат от тройник с тапа

След като завършите монтажа на вентилационната тръба на покрива на частна къща, проверете течението в канала с лист хартия или пламък на запалка.

За да намалите кондензацията през зимата, изолирайте вентилационния модул от страната на тавана. Оставете капачката на кондензационния колектор лесно достъпна за лесно периодично оттичане на натрупаната вода.

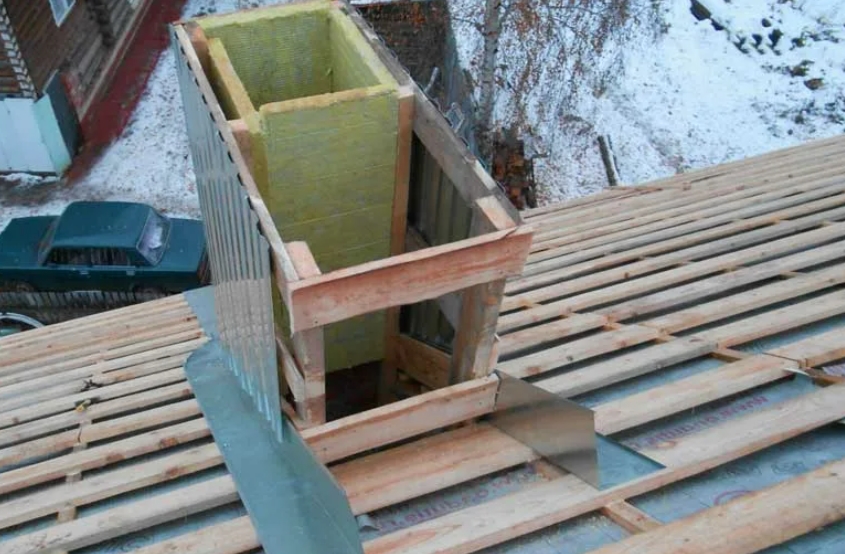

Монтаж на кутия на покрива

На покривите на частни домове може да видите вентилационен отвор с форма на квадратна или правоъгълна конструкция. Тази конструкция представлява кутия, скриваща една или повече тръби. Този уред се инсталира не само по естетически причини.

Кутията има 2 предназначения:

1
Стените на кутията служат като ниша за монтаж на топлоизолация. Изолирането на тръбата отвън е необходимо, за да се предотврати кондензацията.
2
Кутията служи като хидроизолационен елемент. Конструкцията е снабдена с капачка и капкоуловител, които предпазват въздуховодите от валежи.

Има 3 варианта за организиране на вентилация с кутия:

  • За всяка тръба се изгражда отделна кутия, изработена от метал или декоративна тухла.
  • Няколко тръби се извеждат от тавана в група, възможно най-близо една до друга. Въздуховодите се поставят в обща кутия и се покриват с топлоизолация.
  • Група тръби на тавана са свързани към един изход с помощта на адаптери. Общ въздуховод се насочва към покрива, покрива се с кутия и се изолира.

Наличието на широка кутия осигурява стабилност на високи въздуховоди без монтаж на скоби.

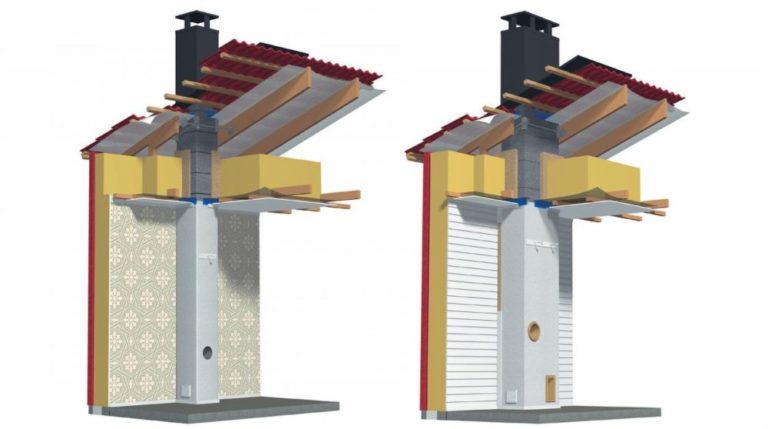

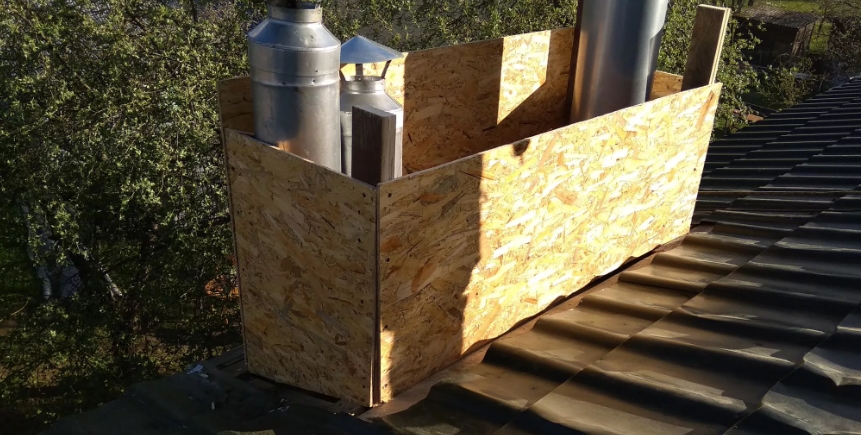

Снимка на устройството на кутия за един или група въздуховоди

Монтаж на арматурни елементи за високи тръби

Когато на частна къща се монтира вентилационен канал на покрива с височина над 1,5-2 метра, тръбата трябва да бъде подсилена с обтегачи, скоби или метални опори. Обтегачите, изработени от поцинкован кабел или вериги, са по-лесни за монтаж и изглеждат по-привлекателни.

Три крепежни елемента са поставени на еднакво разстояние един от друг, образувайки ъгъл от 120ОВсяка носилка е закрепена под ъгъл от 45° спрямо оста на вертикалния въздуховод.О.

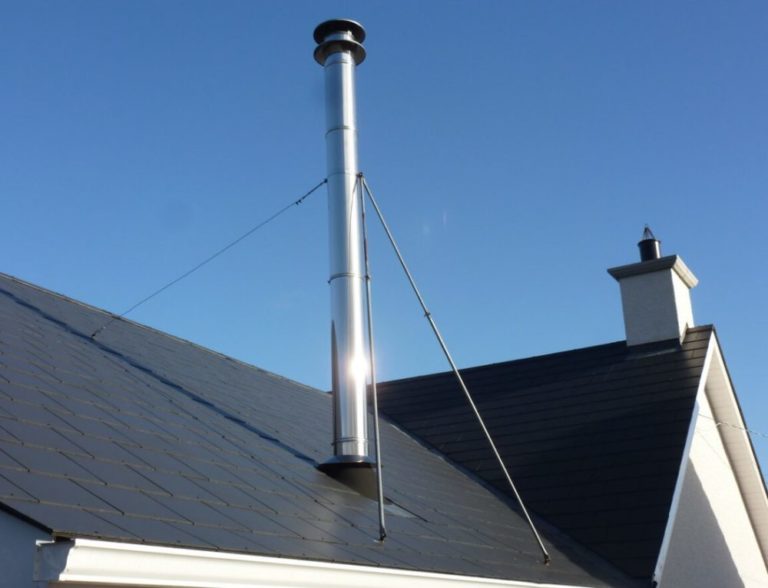

Снимка на въздуховод с укрепени греди
Вентилационна тръба на въжета

Фиксираните обтегачи са трудни за регулиране. Най-добре е кабелът или веригата да се допълнят с резбовани обтегачи. Това са котви с примки. Чрез завъртане на обтегача, обтегачът може да се опъне или разхлаби.

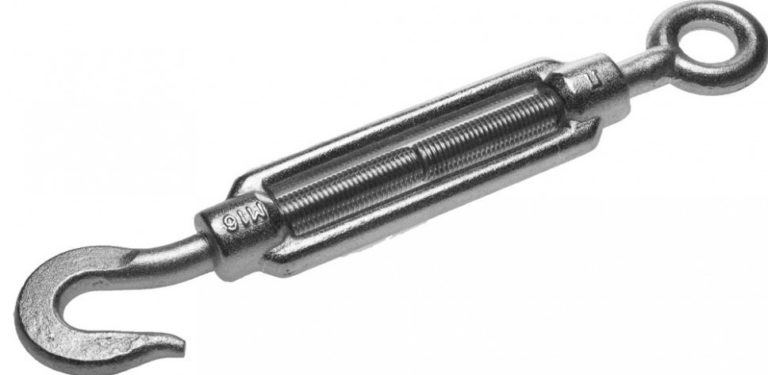

Снимка на резбован обтегач с кука и пръстен

Скобите са подобни на обтегателните въжета, но са твърди. Тези елементи издържат както на натиск, така и на опън. За един канал се монтират две твърди скоби, изработени от метален профил или тръба. Не е предвидено регулиране на опъването.

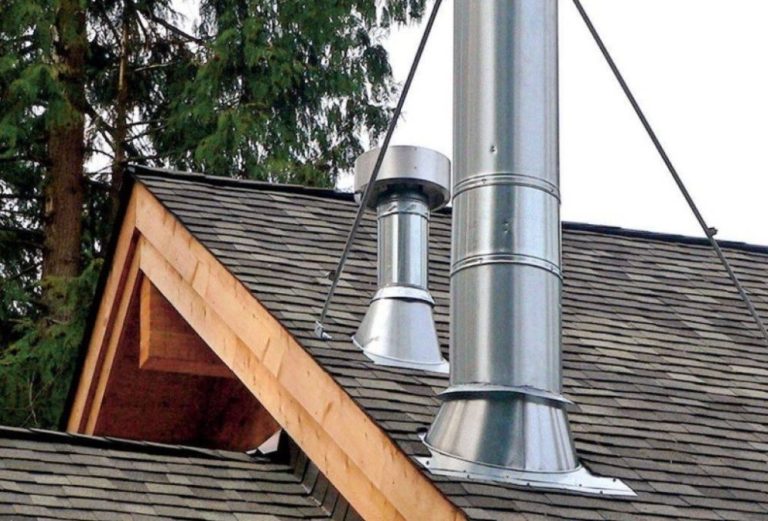

Снимка: Закрепване на въздуховода с тръбни скоби

Метална опора се използва за високи въздуховоди, които не могат да бъдат подсилени със скоби или подпори. Конструкцията е заварена от метален профил около тръбата, за да се образува кутияобразна рамка. Този метод на монтаж рядко се използва за частни домове. Този дизайн е популярен за промишлена вентилация.

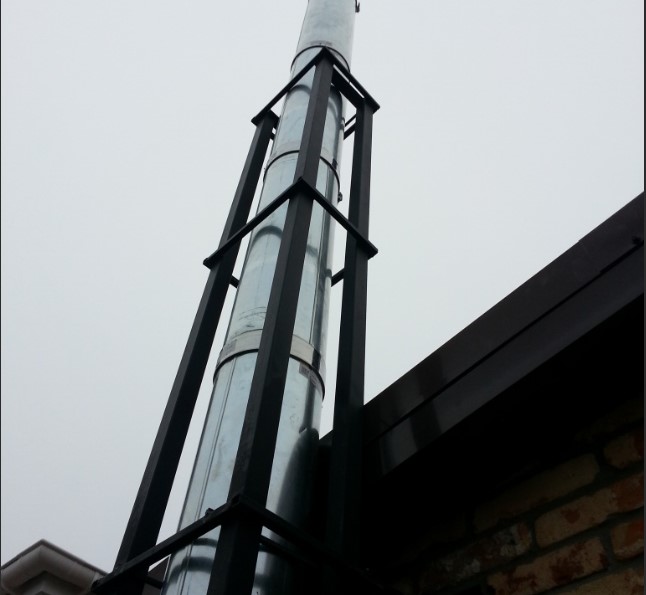

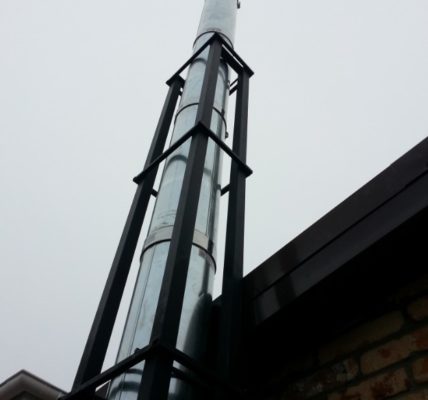

Снимка на въздуховод, подсилен с метални опори

Изолация на вентилацията

През зимата, поради температурни разлики, вътре в неизолиран въздуховод се образува конденз. Замръзналата влага блокира вентилационния отвор.

1
За да се осигури правилна вентилация, тръбите от страната на тавана са изолирани с фолирана полиетиленова пяна, минерална вата или други видове изолация.
2
Можете да използвате сандвич тръба, предназначена за изолиране на канализационни тръби, където минералната вата първоначално се полага в пространството между двойните стени.

Отвън изолацията е предвидена в кутия или сандвич тръба. Оформеният изход не изисква допълнителна изолация. Производителят е осигурил топлоизолация за въздуховода.

Проверка на вентилационната система

Вентилацията на покрива функционира правилно, когато покривният слой не замръзва и не образува скреж през зимата. През лятото таванското пространство трябва да е по-хладно от външната температура.

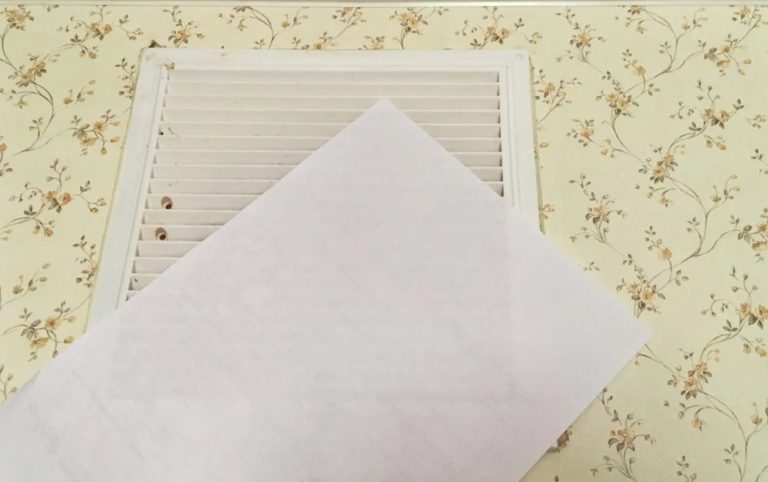

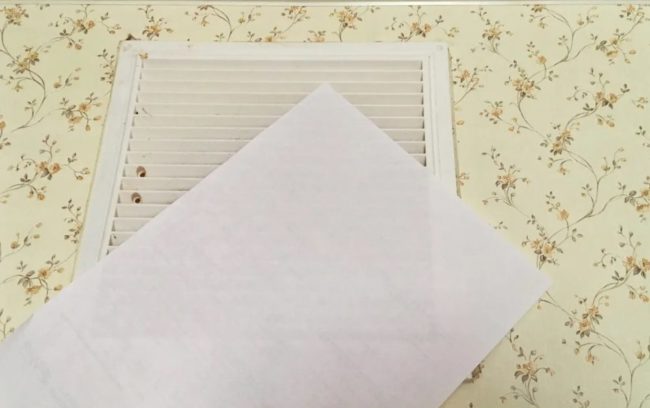

Снимка: Лист хартия, залепен за вентилационния отвор

Вътре в дома, правилната вентилация се определя от качеството на въздухообмена. Свеж въздух трябва да се подава през приточните канали, а мръсният въздух трябва да се отвежда през изпускателните канали.

Потокът на въздух може лесно да се провери чрез отклоняване на лист хартия, държан близо до вентилационния отвор.

Грешки при монтажа на вентилационния отвор

Монтирането на въздуховод на покрива е лесно, но хората често допускат прости грешки. Тези грешки влошават вентилационната ефективност и ускоряват износването на структурните елементи на покрива на частна къща.

Често срещани грешки:

  • Недостатъчното уплътняване на фугата между проникващия елемент и покривното покритие води до теч на покрива;
  • Липсата или лошата изолация на въздуховода влияе върху влошаването на течението, образуването на конденз с лед през зимата;
  • Монтирането на дефлектор без спазване на разстоянието между ръба на въздуховода и купола, както е препоръчано от производителя, ще влоши тягата или ще създаде обратен ефект;
  • Липсата на обтегачи или скоби води до срутване на висока тръба.

За да избегнете грешки при монтажа, трябва да бъдете внимателни, да проверите всеки крепеж и да следвате технологията за вентилация през покрива.

Отговори на често задавани въпроси

На каква височина трябва да се простира въздуховодът над покрива на къщата?

Съгласно препоръките на SNiP № 41-01-2003: изходът на въздуховода на плосък покрив е 50 см, на скатен покрив - 50 см, ако изходът на тръбата е разположен на разстояние до 1,5 м от билото.
Горният ръб на тръбата може да се позиционира наравно с билото, ако разстоянието между тях е до 3 м. Когато вентилацията е разположена на повече от 3 м от гредата на билото, горният ръб на канала трябва да съвпада с начертана линия под ъгъл 10° надолу спрямо хоризонталата.

Какви видове вентилация има в частен дом?

Вентилацията се класифицира според принципа на действие: изпускателна, приточна и приточна-изпускателна; според начина на движение на въздушния поток: естествена, механична и смесена.

Защо е необходима вентилация в частна къща?

В частна къща има 3 вида вентилация според предназначението им: вентилаторна вентилация – за отстраняване на газове от канализацията, обща вентилация на къщата – за вентилиране на помещения, покривна вентилация – за вентилиране на подпокривното пространство на покрива.

До каква далечина се простират вентилационните канали на покрива?

Според SNiP № 41-01-2003, минималната проекция е 500 мм.

Какъв размер вентилационни канали трябва да избера за частен дом?

Изчислете размера на въздуховодите въз основа на обема на помещението и броя на обитателите. Вземете предвид специфичното предназначение на всяко помещение и препоръчителната скорост на обмен на въздух. Използвайте свободно достъпни таблици и онлайн калкулатори.

Видео материали

Монтаж на тръби за естествена вентилация в къща. Монтаж на ветрозащитни летви.
Kd.i: Вентилационен отвор в стената или покрива - плюсове и минуси. Част 2.
