Монтираме вентилация за изолирани и студени метални покриви.

За да се отстранят парите от влага, металният покрив върху студен и изолиран покрив трябва да се вентилира. Липсата на движение на въздуха в подпокривното пространство води до натрупване на конденз.

С всеки цикъл на замръзване-размразяване през зимата, водата разкъсва покривната торта, ускорявайки разрушаването на дървените елементи на рафтовата система.

В тази статия ще обсъдим по-подробно проектирането, работата и видовете вентилационни системи. Ще предоставим и подробни инструкции за инсталиране на вентилация на покрива, както за изолирани, така и за студени покриви. Накрая ще дадем препоръки за поддръжка на вашата вентилационна система и отговори на често задавани въпроси.

Видове вентилация на покрива, предназначение

Общата цел на вентилацията на покрива е да осигури постоянна циркулация на въздуха за отстраняване на влагата. Допълнителният въздушен поток намалява температурата на нагряване на металните керемиди през лятото и предпазва покрива от замръзване през зимата, намалявайки топлинните загуби в дома.

Прочетете също:

Избор на изолация за вентилационни тръби: рейтинг през април 2026 г., монтаж

Динамично, статично и общо налягане на вентилатора

За да се създадат безпрепятствени условия за вентилация, се създава непрекъсната, точкова или смесена тип комунална мрежа, различаваща се по дизайна на отвеждане на въздушния поток изпод металните керемиди.

Непрекъсната вентилация

Системата работи на принципа на свободния въздушен поток в пространството, създадено между металния покрив или гофрираната ламарина и покривната изолация. Въздушният поток навлиза през вентилационни отвори в зоната на стрехите. Изходът е разположен в най-високата точка на покрива. Изпускателните отвори са разположени в билото на покрива.

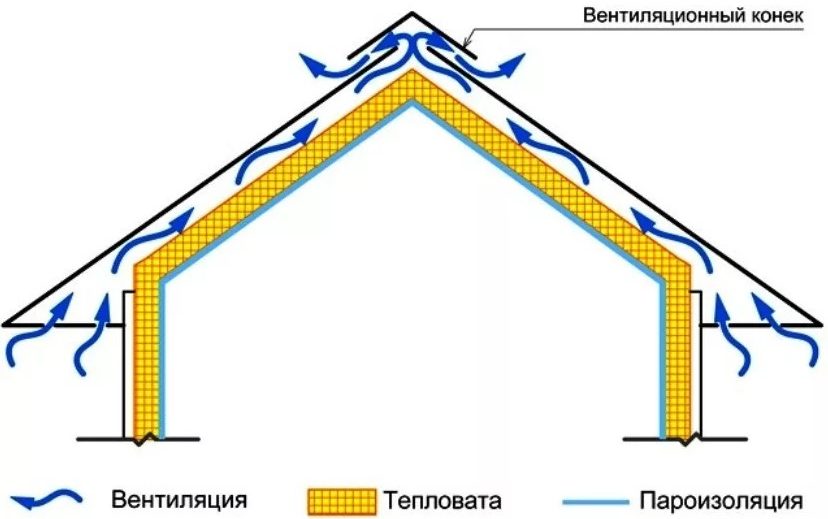

Схема за непрекъсната вентилация за двускатен покрив

Непрекъснатата вентилация работи на принципа на естествената тяга на печката и покрива цялата площ на покрива на обикновен двускатен покрив.

За да се създаде подпокривно пространство между керемидите и хидроизолационната мембрана на покривната торта, се създава празнина с размерите, като се използва контралетва, изработена от дървен материал. минимум 50 ммВентилационните отвори са снабдени с прорез по цялата дължина на склона или с дупки. Монтират се решетки, които предпазват от замърсяване.

Проектиране на непрекъсната вентилация са ангажирани преди началото на изграждането на покриваИзчисленията определят общия размер на вентилационните отвори на 1% от общата площ на покрива. Системата се монтира по време на монтажа на покривната торта и керемидите или гофрирания лист.

Точкова вентилация

Сложните покриви развиват зони със застоял въздух. Този проблем е типичен за тавански помещения, покриви с множество наклони, кули и други архитектурни елементи. Притокът на въздух обикновено произхожда от стрехите.

Свободно течащите естествени въздушни потоци не улавят отработения въздух от образувалите се джобове. За да се постигне отвеждане на въздух в труднодостъпни зони, се монтира точкова вентилация с помощта на покривни отвори.

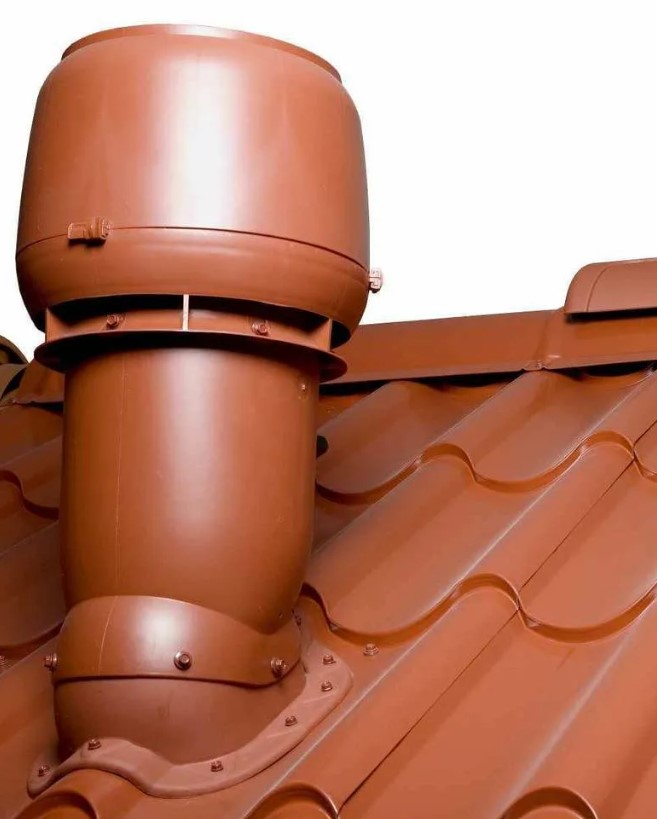

Дизайнът на устройството е направен от тръба с дефлектор отгоре или капачка с мрежаНа всеки лист метален покривен материал или гофрирана ламарина се монтира по един аератор. Тръбата отстранява застоялия въздух от подпокривното пространство.

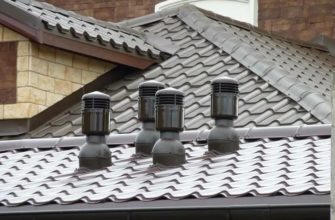

Аератор за точкова вентилация на сложни покриви

Проблемни зони възникват при покриви със сложна геометрия и множество билни греди. По периметъра на всички билни греди се монтират точкови дренажни аератори, разположени на интервали до 600 мм.

Точковата вентилация не е универсално решение. Системата допълва система за непрекъсната вентилация. Монтирането на аератори се препоръчва и на скатни покриви с нисък наклон.

Смесена вентилация

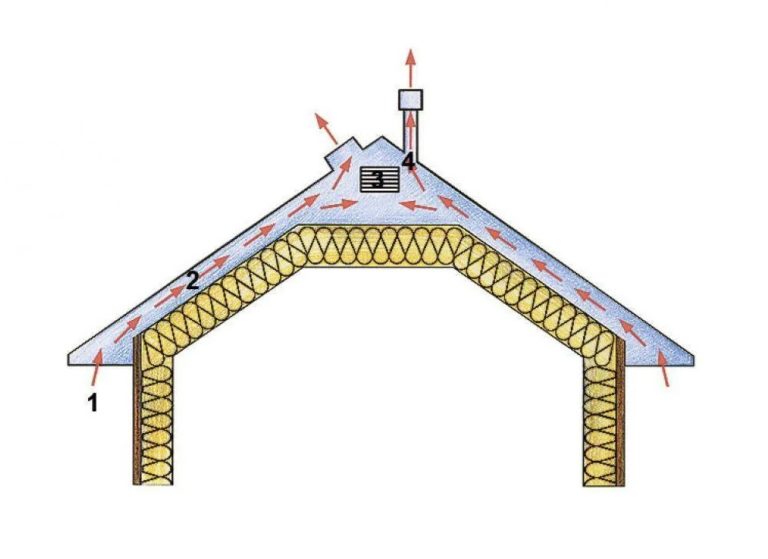

Смесената вентилационна система съчетава непрекъсната и точкова вентилация. Тази опция е подходяща за тавански помещения и други сложни форми на покриви.

Въздухът навлиза в подпокривното пространство през приточните отвори на стрехите. Отработеният въздух се отстранява през аератори и изпускателни отвори на билото.

Видове вентилационни агрегати и схеми, методи на монтаж

Схемата на монтаж и проектирането на вентилационните агрегати се определят въз основа на техническите параметри на сградата. Вземат се предвид санитарните норми и изискванията за въздухообмен.

Вентилацията се инсталира отделно за таванското помещение и подпокривното пространство, или и за двете. Взема се предвид видът на покрива - топъл или студен.

Корнизен възел

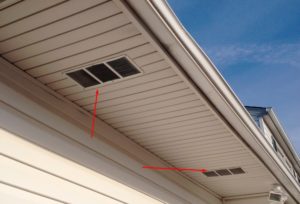

На покрив, направен от метални керемиди вентилационен агрегат за подаване (непрекъснат аератор) се осъществява чрез пролука между стрехите и последния покривен лист.

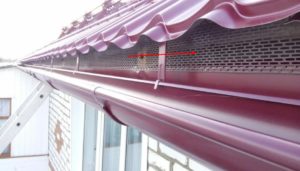

Процепът, предотвратяващ навлизането на отломки и птици, е покрит с решетка. Вентилационният модул под стрехата се допълва, ако е необходимо, с допълнителен процеп и решетка за вентилация на таванското пространство.

Възел с обърнат наклон

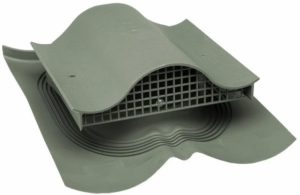

Вентилационен отвор за скат на покрива позволява на въздуха свободно да излиза изпод металните керемиди навън. През покривния материал се създава херметичен проход в подпокривната празнина. Скатният възел е проектиран да излиза през тръба с дефлектор или гъбовиден клапан.

Предимство Първият елемент е по-малката вероятност да бъдете покрити със сняг.

Недостатък – извисяващия се комин леко разваля външния вид на покрива.

Предимството на втория елемент - спретнат външен вид. Ниската степен на мухъл е практически невидима по покрива.

Недостатък – висок риск от запушване от сняг. Запушването на вентилационния отвор нарушава вентилацията на подпокривното пространство.

Тръбата и капачката се поставят върху покрива с гумена уплътнителна лента и се закрепват към металния покрив с винтове. Съединенията се уплътняват допълнително с уплътнител.

Точков аератор за вентилация на топъл таван и свързване към обща система за отвеждане на въздуха в къщата е пълен комплект вентилационен агрегат.

Проходен елемент Фланецът е направен от тръба с дефлектор. В проходния отвор в изолационния слой се изрязва отвор. Фланецът е закрепен към металния покрив с винтове.

За уплътняване на фугата отдолу се поставя гумено уплътнение. Фугата се обработва с уплътнител. За да се предотврати навлизането на конденз от подпокривното пространство в изолацията, се монтира воден уплътнител. Тази част е изработена от пръстен с две свързващи се части.

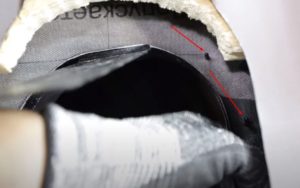

След като щракнат на мястото си, зъбите се захващат за надвисналите краища на отрязаната хидроизолационна мембрана. Хидроизолационният пръстен се закрепва към обшивката по цялата си дължина с винтове през перфорирани ленти.

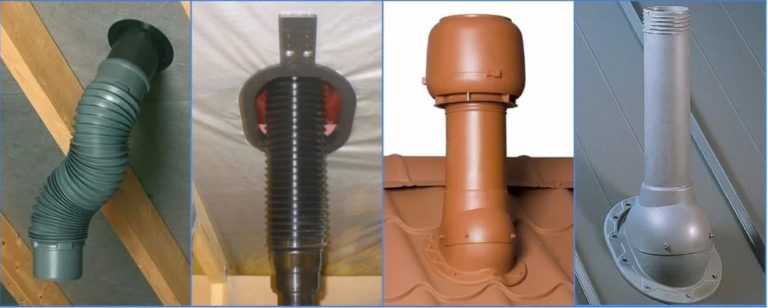

От страната на тавана вентилационните канали са свързани към стърчащата тръба с помощта на гофрирана втулка. За да се подобри тягата през зимата и да се предотврати кондензация, тръбите са изолирани. Проходните елементи се монтират отделно за всеки вентилационен щранг.

Гребенов възел

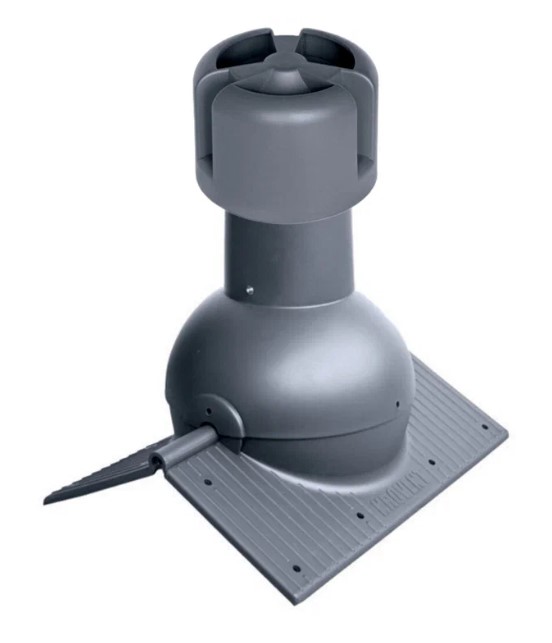

Точковият билен вентилационен отвор е подобен по конструкция на наклонен аератор, изграден от тръба с дефлектор. Различава се по това, че основата му е оформена като било. Уредът се поставя върху билото и се закрепва с винтове.

В допълнение към точковия вентилационен отвор, върху билната греда се създава вентилационна междина с непрекъснат вентилационен отвор по цялата ѝ дължина. За да може мръсният въздух да излиза свободно от подпокривното пространство, като същевременно се предотвратява навлизането на птици и насекоми, под билната греда се поставя вентилационна лента.

Схема за механична и естествена вентилация

Естествена система за захранване и изпускане на въздух – често използван метод за вентилация на покрива. Циркулацията на въздуха се постига чрез течение, създадено от разликата в температурата и налягането на въздуха.

Предимство – икономическа полза. Няма разходи за електроенергия. Няма нужда от инсталиране на вентилатори или поддръжка на оборудване.

Недостатък – зависимост от природни фактори. С отслабването на течението, вентилацията на сложни зони от подпокривното пространство се влошава.

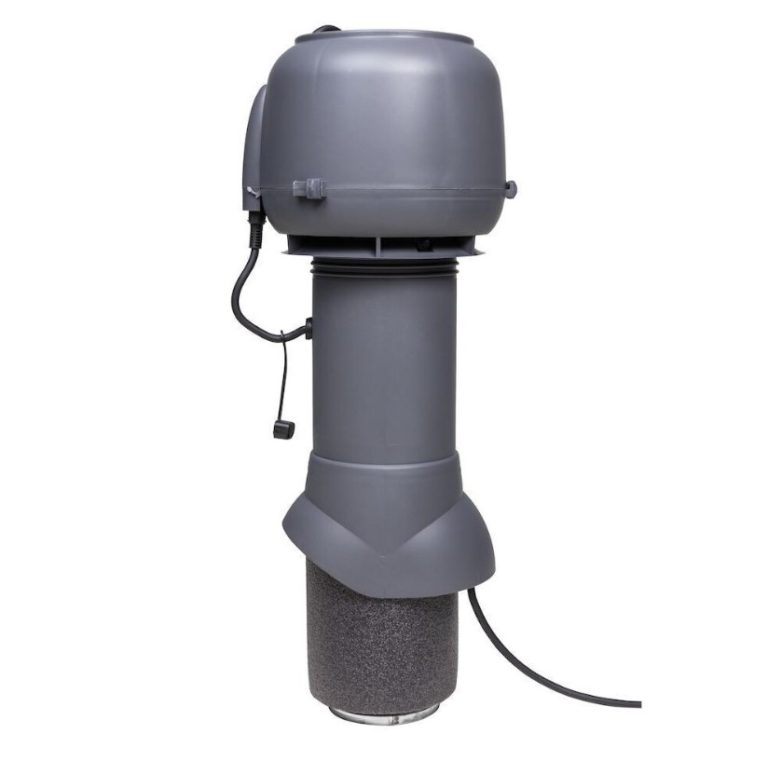

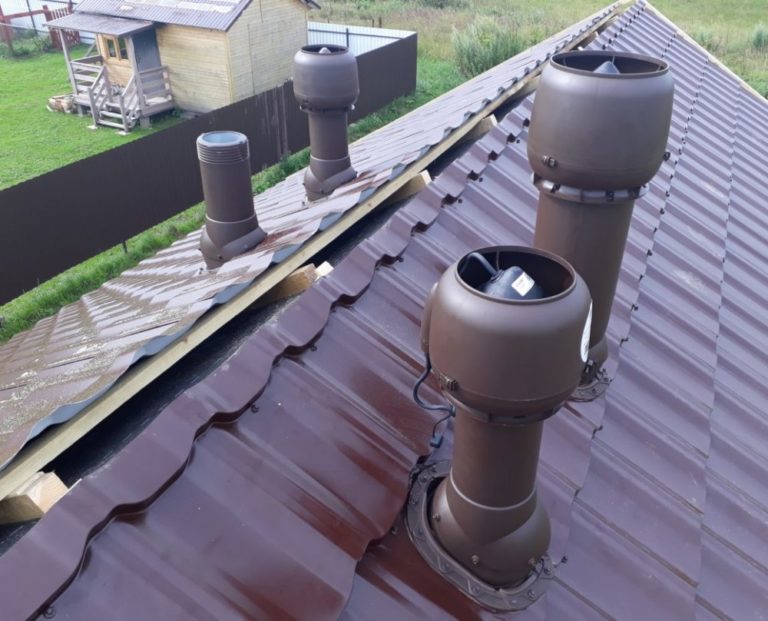

Механично захранване и изпускане Системата е идеална за големи покриви със сложни наклони. На покрива са монтирани турбинни аератори. Вграденият вентилатор се захранва от електрически мотор. Въртящите се лопатки осигуряват равномерно изсмукване на въздух изпод покрива.

Предимство – независимо от метеорологичните условия. Абсорбаторът работи, докато вентилаторът работи. Въздухът се подава естествено чрез непрекъснати или точкови аератори.

Недостатък – консумация на енергия, необходимост от поддръжка на оборудването.

Устройство за вентилация на покрива, пълен комплект

Вентилационната система и нейните компоненти се определят индивидуално въз основа на техническите параметри на покрива. По цялата дължина на стрехите и билото се монтират аератори с непрекъснато действие. Броят на точковите вентилационни отвори се определя чрез изчисление. Спазват се следните правила:

1. За да се осигури въздушен поток, се монтира аератор за стрехи с непрекъснат отвор с ширина 20-25 мм и затворена решетка. Допускат се и периодични отвори за въздух. Диаметърът се определя от наклона на покрива: до 15^О – 25 мм, повече от 15^О – 10 мм. Обща площ на входните отвори – 200 мм²/1 м дължина на корниза.
2. За вентилация на подпокривното пространство, разстоянието между металните керемиди и покривната торта се поддържа на 50 мм.
3. За отвеждане на въздуха се монтират точкови билови и скатни вентилационни отвори. Под билотови обшивки се монтират аератори за непрекъснато движение. Независимо от вида на инсталираните изпускателни устройства, площта на всички отвори трябва да бъде с 10-15% по-голяма от общата входяща площ.
4. За вентилация на тавана се монтират отделни вентилационни отвори. Общата площ на вентилационните отвори трябва да бъде 0,02–0,03% от площта на таванското помещение.
5. Максималното разстояние от билото за монтиране на точков аератор е 600 мм. Препоръчителното разстояние е 150 мм.

На двускатен покрив Обикновено е достатъчна непрекъсната вентилация. За сложни покриви се монтира смесена система с добавяне на точкови аератори.

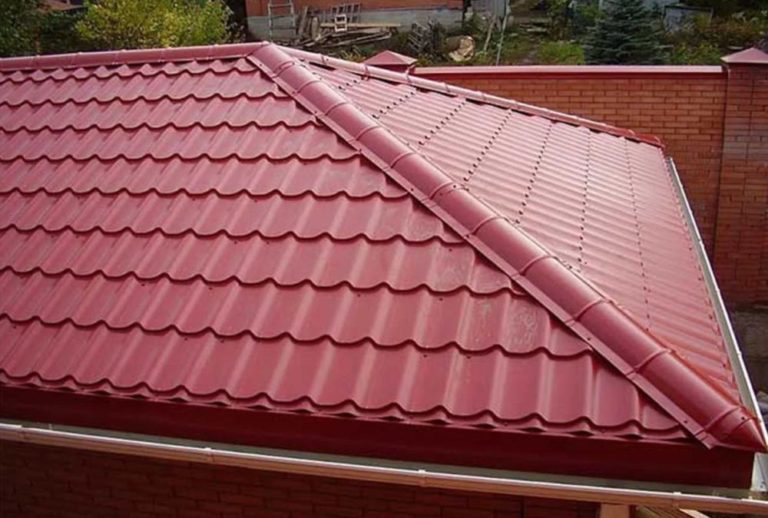

Покривът с шатър, изработен от метални керемиди, има триъгълни склонове в двата края вместо фронтони. Вентилационната система може да бъде непрекъсната, като двускатен покрив, но с някои модификации:

• Движението на въздуха от входящите отвори на стрехите до изпускателните отвори на билото е осигурено по билото.
• При монтаж на непрекъсната обшивка, в контраобшивката на билото се създава пролука. През тази пролука, подаваният въздух навлиза от подпокривното пространство на крайния скат и се насочва към вентилационния отвор на билото.

Вторият дизайн е подходящ за шатрови покриви с мек покрив. Под метални керемиди и гофрирани листове не се използва плътна обшивка. По билото се насочва непрекъснат въздушен поток.

Инструкции за монтаж на вентилация за студен покрив

Примерни инструкции за монтаж на вентилация за студен двускатен покрив:

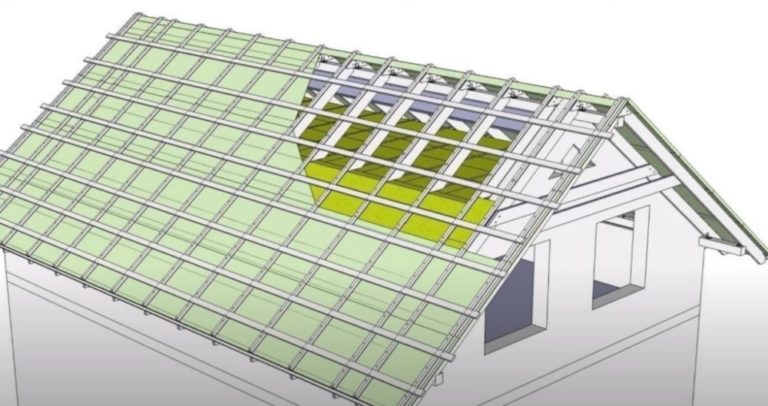

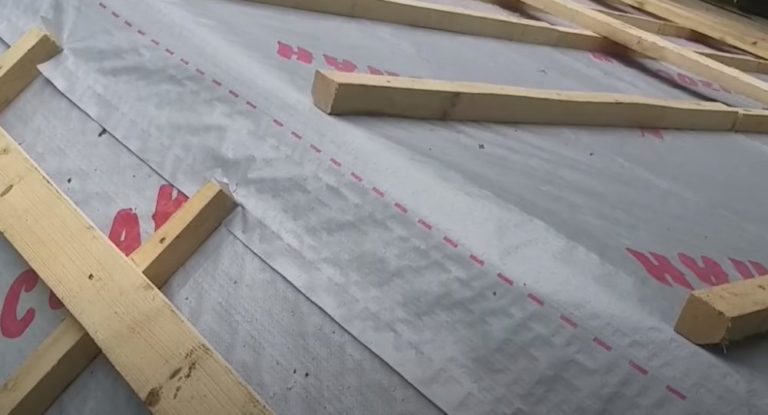

1. За да създадете вентилирано подпокривно пространство, поставете хидроизолационна мембрана върху гредите. Отгоре прикрепете контралетви с дебелина 50 мм. Те ще служат като основа за закрепване на обшивката за монтажа на металния покрив.

Контралетите ще създадат празнина между хидроизолацията и покривните листове. Поставете обшивката върху летвите по целия наклон, с изключение на един ред близо до билото, за да улесните монтажа на вентилационен отвор.

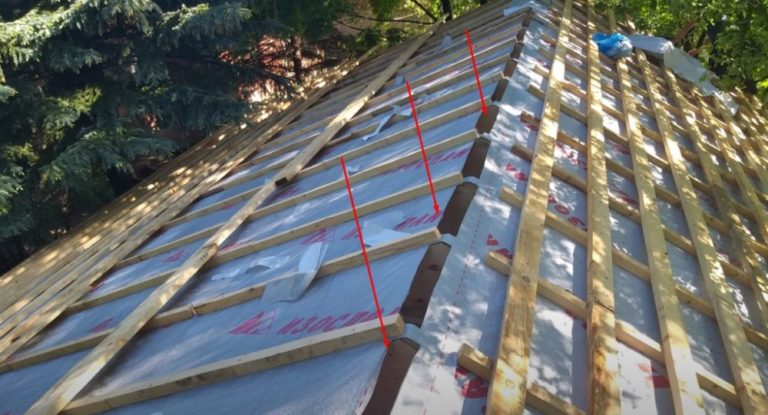

2. Поставете мембраната и на двата склона, отместена от гредата на билото, за да създадете разстояние от 100 мм по билото. Можете да положите хидроизолацията наравно с гредата на билото. След като я закрепите с контралетва, отрежете лента от мембрана по гредата на билото с нож.

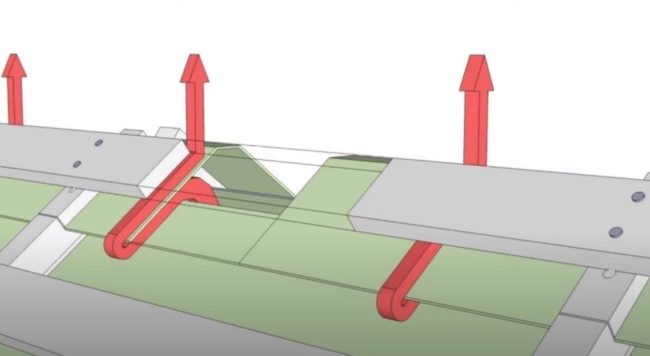

3. В зоната на пролуката създайте непрекъснат въздушен клапан по дължината на билото. Изрежете лента от мембрана с ширина 40-50 см, така че краищата да надвисват над гредата на билото с 20-25 см и на двата склона. За да закрепите лентата с въздушен клапан, направете разрези с дълбочина 25 см в центъра на контралетвите.

4. Покрийте празнината, останала върху гредата на билото, с лента от мембрана. Поставете краищата на мембраната в прорезите в контралетите.

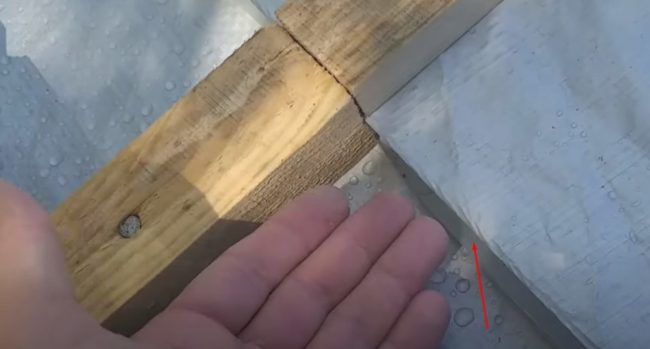

5. Между основната мембрана и лентата, прикрепена към билото, се създава празнина. Полученият въздушен клапан ще позволи на застоялия въздух и влагата да излязат от студения таван.

6. Поставете последния ред обшивка по билото. За да се гарантира, че въздухът, излизащ от таванското и подпокривното пространство, се отвежда през непрекъснатия вентилационен отвор на билото, създайте вентилационни отвори.

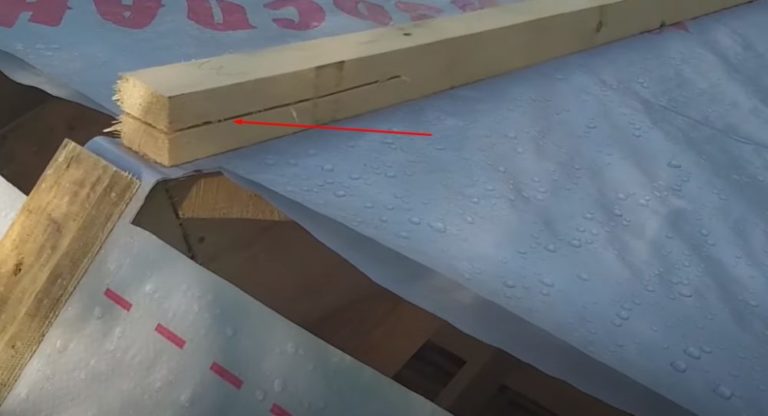

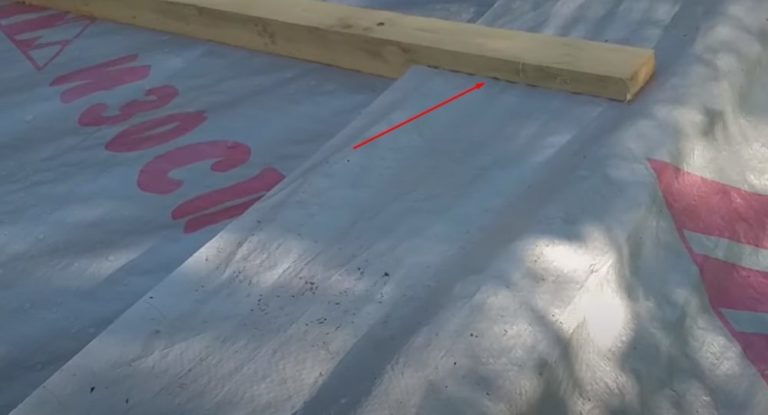

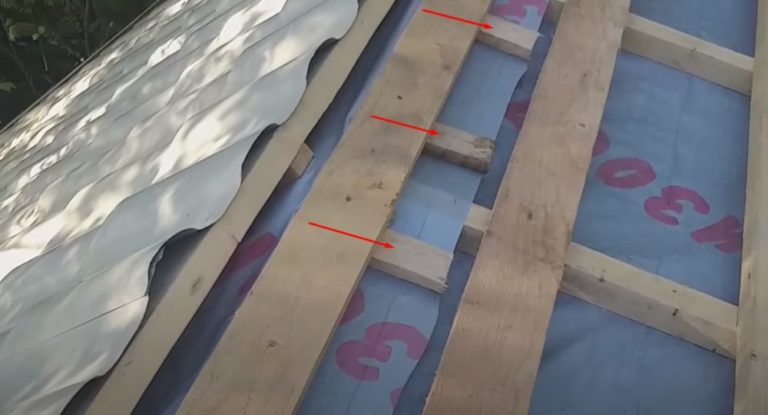

Поставете пръти под краищата на лентата за въздушен клапан от двете страни на склона: една с дебелина 50 мм в центъра между краката на гредите или две с дебелина 25 мм от всяка страна на гредите.

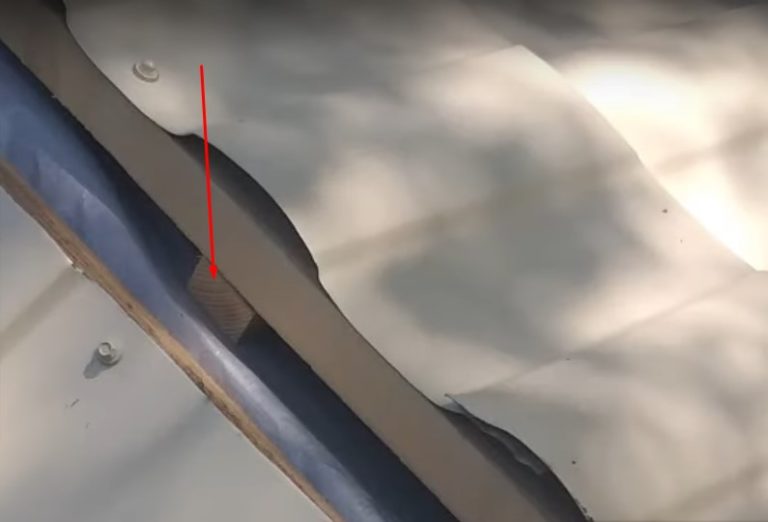

7. Покрийте склоновете с метални керемиди. Оставете 10 см разстояние по билото за непрекъснат аератор.

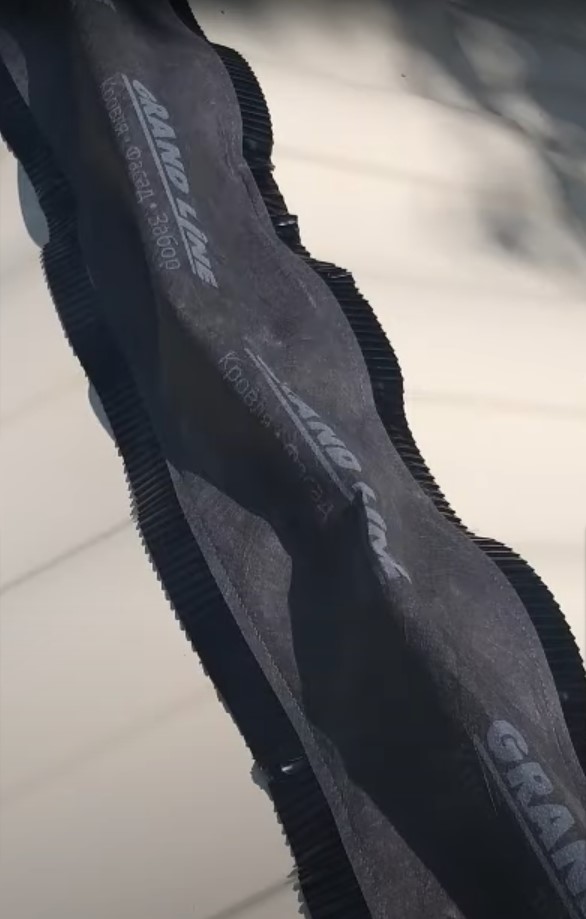

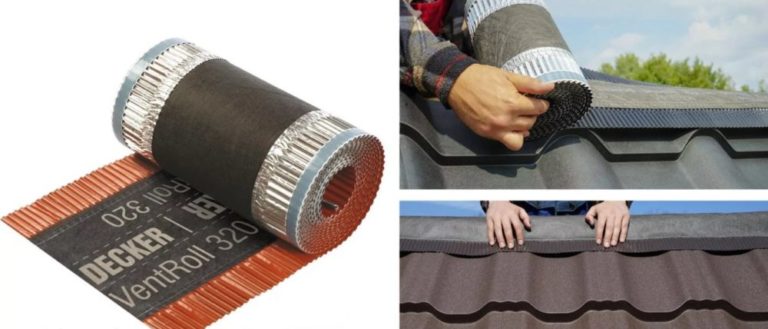

8. Поставете лентата за аериране на билото върху празнината.

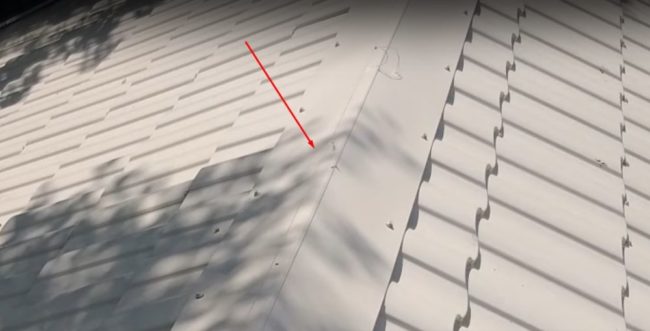

9. Монтирайте билото. Закрепете обшивката към горната обшивка с винтове.

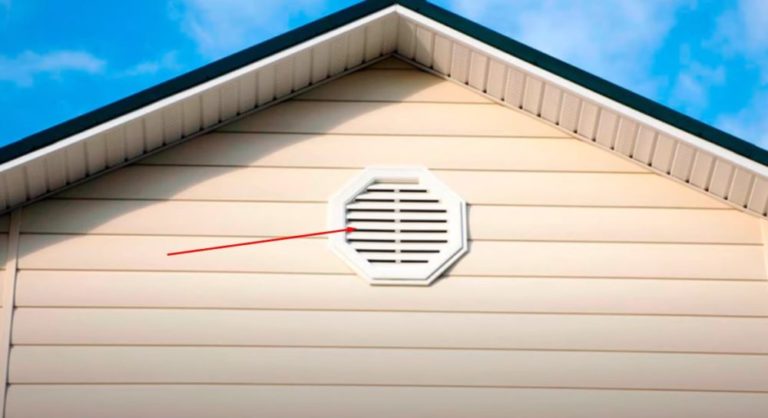

Оборудвайте и двата фронтона с капандури за вентилация и проветряване на таванското пространство през лятото.

Инструкции за монтаж на вентилация за топъл покрив

Основната подпокривна вентилация за изолиран покрив работи и се монтира по същия начин, както за студен покрив. Единствената разлика е наличието на топлоизолационен слой. От страната на тавана слоевете се полагат в следния ред: пароизолация, минерална вата и мембрана.

Контралетки, обшивки и метални керемиди са закрепени към мембраната. Таванското помещение се вентилира през капандури. Движението на въздуха в подпокривното пространство се осъществява от стрехите към билото.

В сложни зони се монтират допълнителни вентилационни отвори с помощта на проходни елементи. Нека разгледаме подробни инструкции за инсталиране на проход с тръба за свързване на вентилационен щранг с общо предназначение:

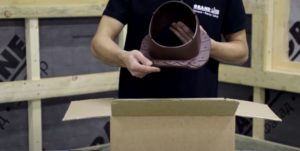

1. Създайте вентилационен проход през покрива, използвайки профилни елементи, произведени от производителя на метални покриви. Формата на фланеца гарантирано ще пасне на извивките на покрива. Комплектът включва: проходен елемент, воден уплътнител, шаблон с инструкции за монтаж, неацетатен уплътнител, крепежни елементи, вентилационна тръба с гофрирана втулка и дефлектор.

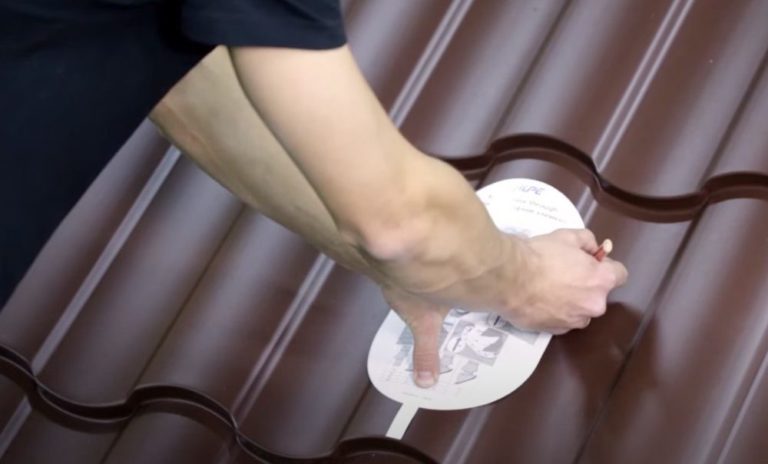

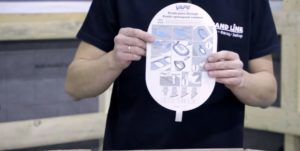

2. Определете мястото на монтаж на прохода, като се уверите, че отворът не попада върху гредите. Поставете шаблона с езичето надолу върху металния покрив. Очертайте контура с маркер.

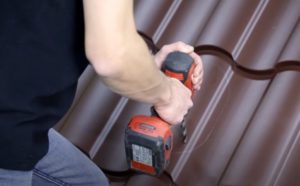

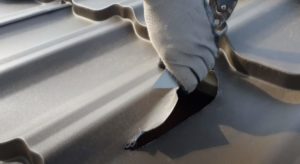

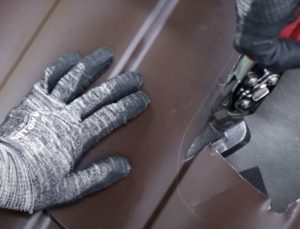

3. Отстъпете на 2-3 см от маркиращата линия. Пробийте отвор със свредло 10-12 мм. Използвайте ножици за метал, за да изрежете металната плочка по маркиращата линия. Започнете рязането от пробития отвор.

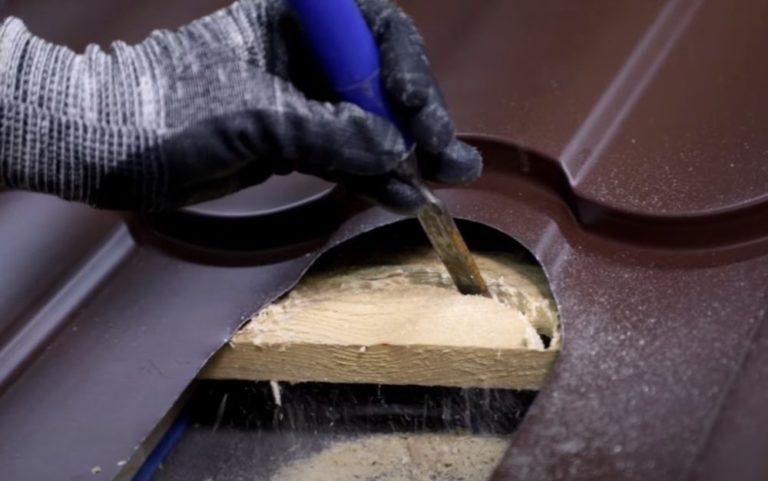

4. Изрязаният отвор за проникването може да се припокрива с ръба на обшивката. Отстранете пречещото парче дърво с длето. За да улесните рязането, пробийте редица отвори по контура на детайла.

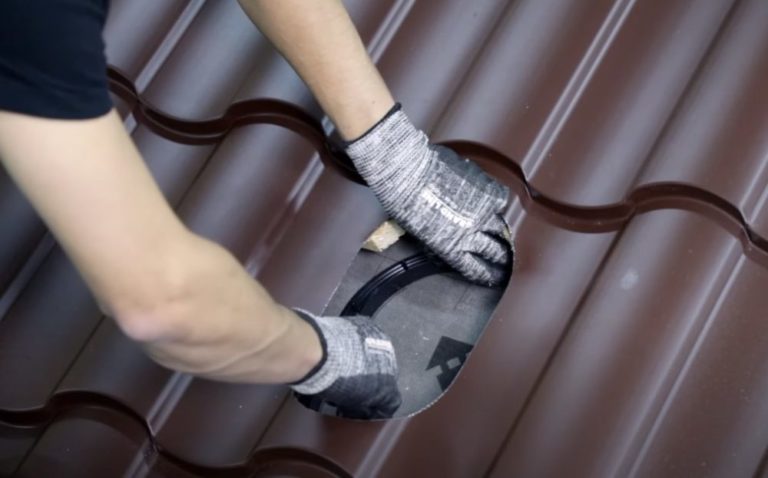

5. За да монтирате водния уплътнител, поставете гумен фитинг в изрязания отвор. Използвайте маркер, за да маркирате вътрешния контур на пръстена върху хидроизолационната мембрана.

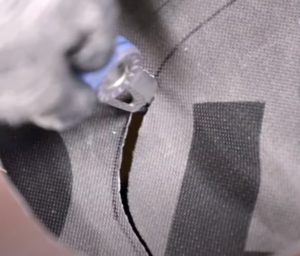

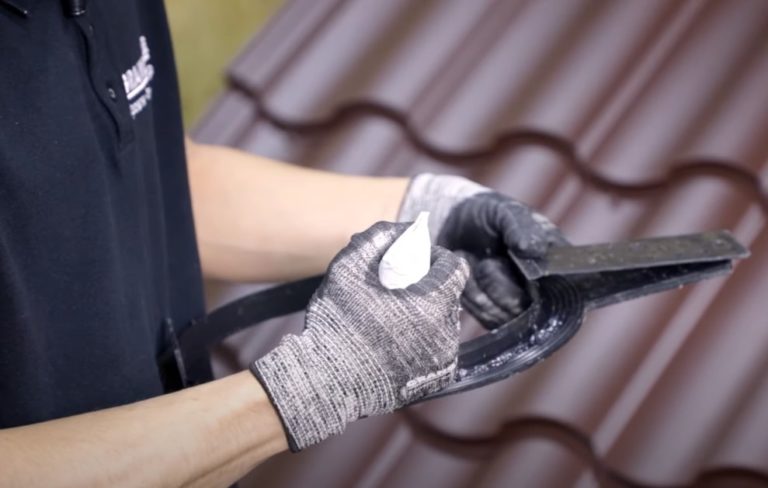

6. С нож изрежете част от мембраната по маркировките. Смажете фланеца на уплътнителния пръстен с неацетатен уплътнител.

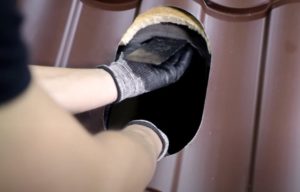

7. Поставете водоуплътнителния пръстен през изрязания отвор под хидроизолационната мембрана. Залепете го към мембраната с фланеца. Поставете краищата на хидроизолационната мембрана върху шиповете, разположени по периметъра на пръстена.

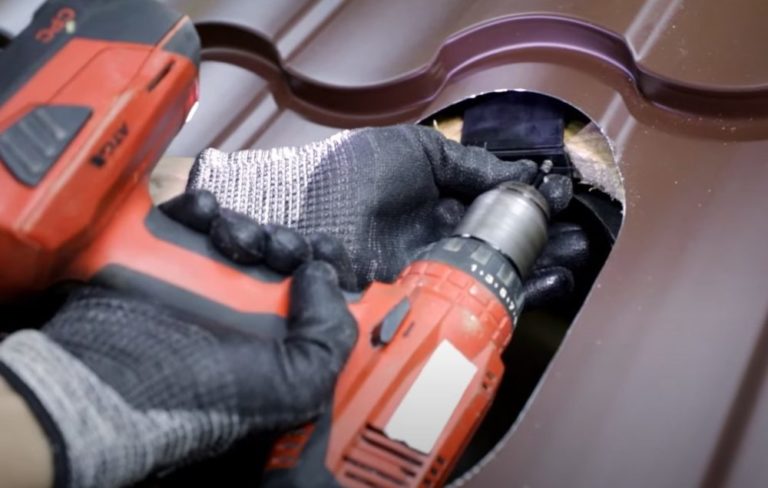

8. Поставете езичетата на водния уплътнител под металните керемиди, поставете ги върху летвата и ги закрепете с винтове.

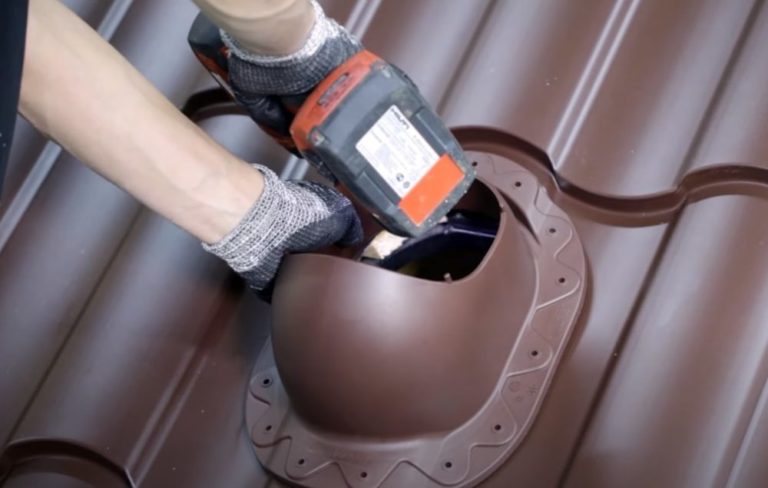

9. Монтирайте проникващата част върху отвора в металната керемида. По периметъра на фланеца има перфорации за крепежни елементи. Използвайте шаблона за пробиване, за да пробиете отворите в металната керемида за винтовете. След като сте готови, отстранете проникващата част.

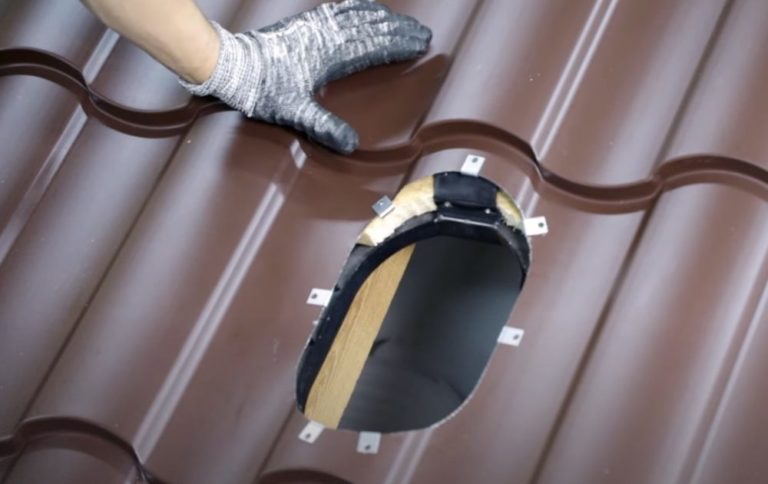

10. Монтирайте подсилващите пластини, включени в комплекта с крепежните елементи, върху всеки пробит отвор. Тези метални елементи ще предотвратят завъртането на винтовете в тънкия метален покривен материал и ще осигурят сигурно съединение.

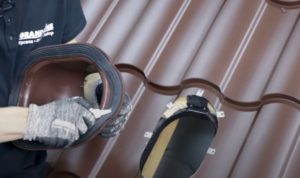

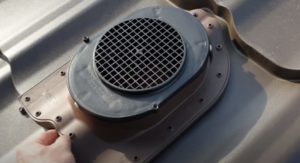

11. Нанесете уплътнител по периметъра на фланеца за проникване. Монтирайте фитинга върху металната керемида и го закрепете с винтове. Свържете уплътнителния пръстен отвътре към основата на проникването.

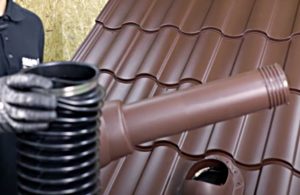

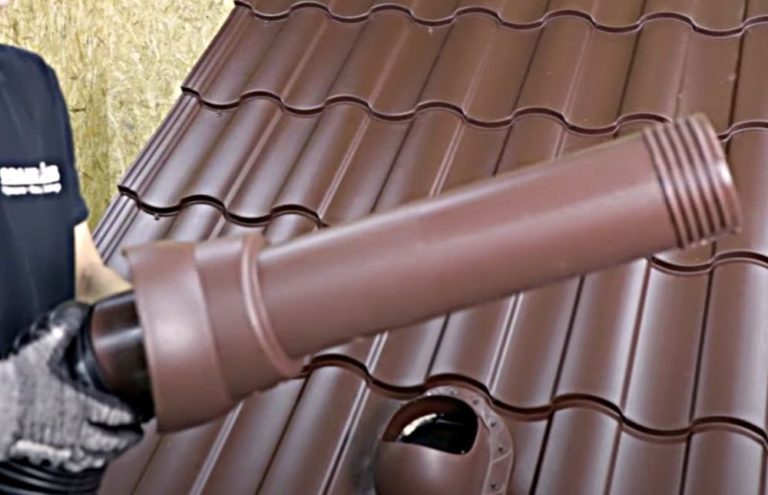

12. Вземете вентилационната тръба и свържете долната ѝ част към гофрираната тръба. Закрепете съединението със скоба.

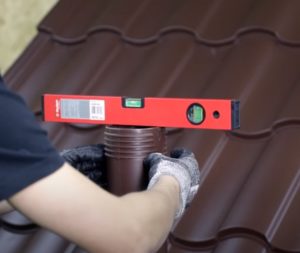

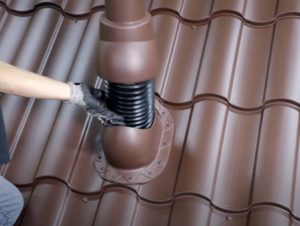

13. Монтирайте тръбата с разклонителната тръба в отвора. Подравнете вентилационния отвор с нивелир.

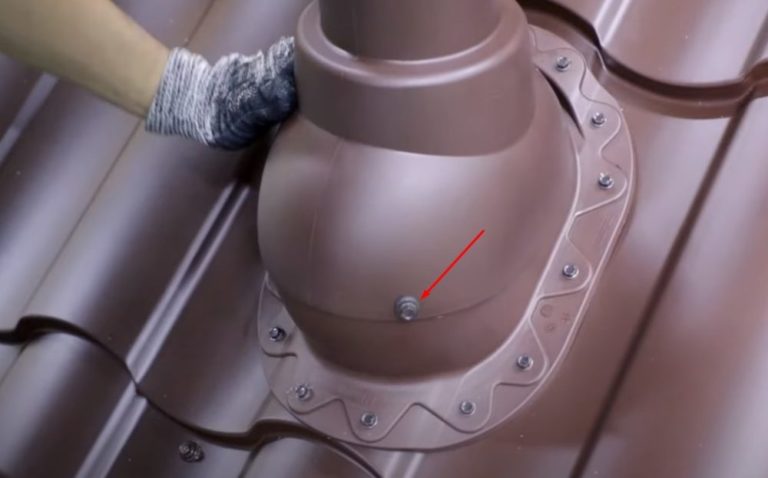

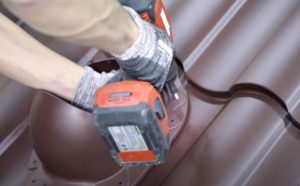

14. Фиксирайте тръбата към основата на проходния елемент със самонарезни винтове.

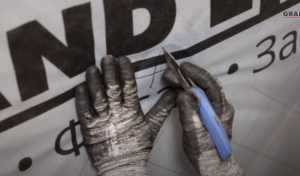

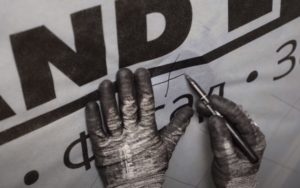

15. Маркирайте мястото на гофрираната тръба върху пароизолацията от страната на тавана. Изрежете фолиото с нож.

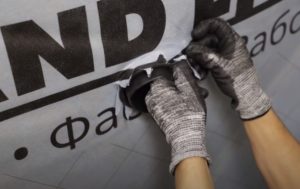

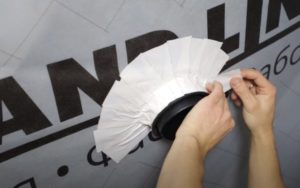

16. Направете разрези по ръба на пароизолацията около периметъра на отвора, използвайки венчелистчета. Изтеглете ръба на гофрираната тръба. Притиснете венчелистчетата на пароизолацията към стената на гофрираната тръба и ги закрепете с лепяща лента.

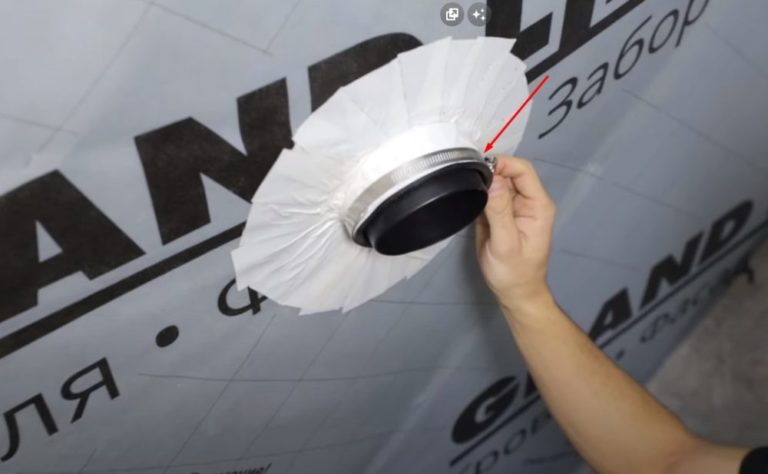

17. Поставете скоба на края на гофрираната тръба. Изходът от страната на тавана вече е готов за свързване към вентилационния щранг. След като свържете въздуховода към гофрираната тръба, затегнете скобата.

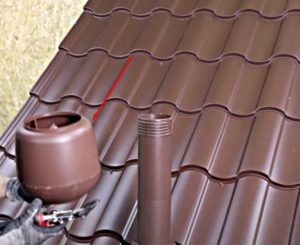

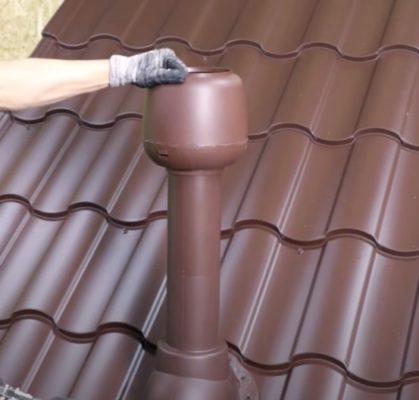

18. Монтирайте дефлектор на тръбата от страната на улицата.

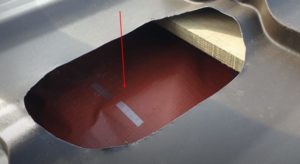

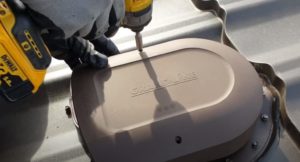

Монтирайте вентилационния отвор на покрива, използвайки същия принцип, но без да режете хидроизолацията. Аераторът ще отстрани въздуха от подпокривното пространство на склона на покрива. На снимката е показано стъпка по стъпка ръководство за монтаж на вентилационния отвор на покрива.

Препоръки за поддръжка на вентилацията

1. За да осигурите правилна вентилация, покрийте вентилационните отвори с решетки, за да предотвратите влизането на птици и големи отпадъци.
2. Почиствайте от замърсявания поне веднъж годишно.
3. Монтирайте прониквания с изолирани тръби, за да предотвратите образуването на конденз и лед.
4. За покрив с дължина над 10 м, вентилационните отвори на стрехите и билото не са достатъчни.
5. Освен това, инсталирайте точкови аератори, за да облекчите натоварването.
