Стенен вентил за всмукване на въздух е въздуховод, изработен от тръба, който се вкарва в отвор в стената. Външната страна на канала е покрита с решетка, понякога допълнена с мрежа против комари. От страната на помещението е прикрепена глава с контролен механизъм и фин филтър.
В тази статия ще обясня подробно кога е необходимо да се монтира стенен вентил за апартамент или частен дом. Ще разгледаме дизайна, принципа на работа, както и предимствата и недостатъците на това вентилационно устройство. Ще дам и съвети за избор на правилния модел и ще предоставя подробни инструкции за монтаж.
За да монтирате клапана сами, Трябва да пробиете дупка в стената, да вкарате въздуховода, да поставите решетката и капачкатаНа теория инсталацията е проста, но за да избегнете грешки, предлагам да прегледате подробно всяка стъпка.
- Кога е необходимо да се монтира входящ клапан?
- Устройство за стенен клапан
- Принципът на действие на входящия клапан
- Плюсове и минуси на инсталирането на клапан
- Съвети за избор на захранващ клапан
- Редът на монтаж на въздушния клапан
- Често срещани грешки при инсталиране и как да ги поправите
- Отговори на често задавани въпроси
- Видео материали
Кога е необходимо да се монтира входящ клапан?
В апартамент или частна къща е необходимо постоянно да се подава свеж въздух за нормален човешки живот и създаване на благоприятен микроклимат.

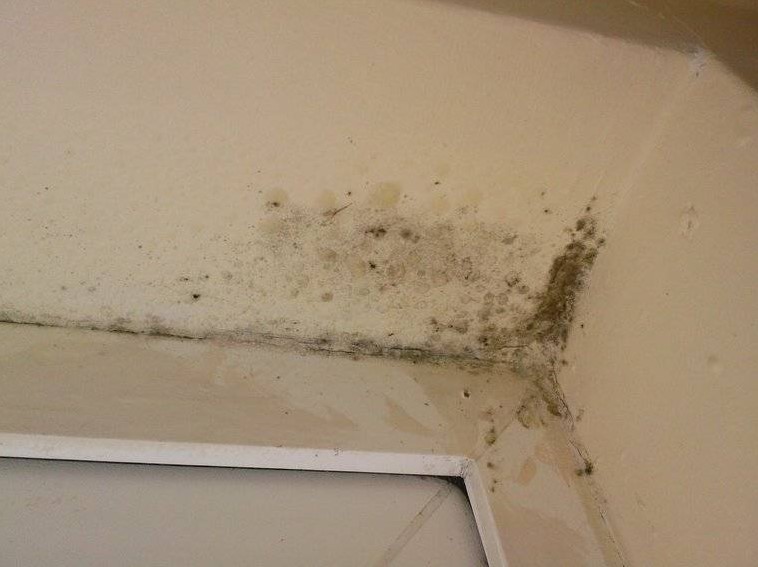

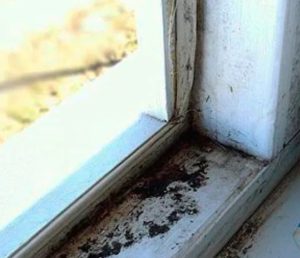

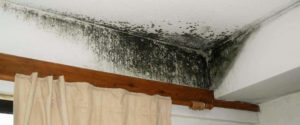

Монтирането на пластмасови прозорци и изолирането на фасадата с недишащи изолационни материали създава термоефект вътре в сградата. Високата влажност и сгъстеният въздух могат да причинят заболявания и развитие на мухъл в помещенията.
Инсталирането на стенна вентилационна система с отвор за въздух подобрява обмена на въздух. Инсталирайте клапан, ако забележите следните отрицателни фактори:
Чрез проветряване през отворени прозорци временно и частично решавате проблема с обмена на въздух.

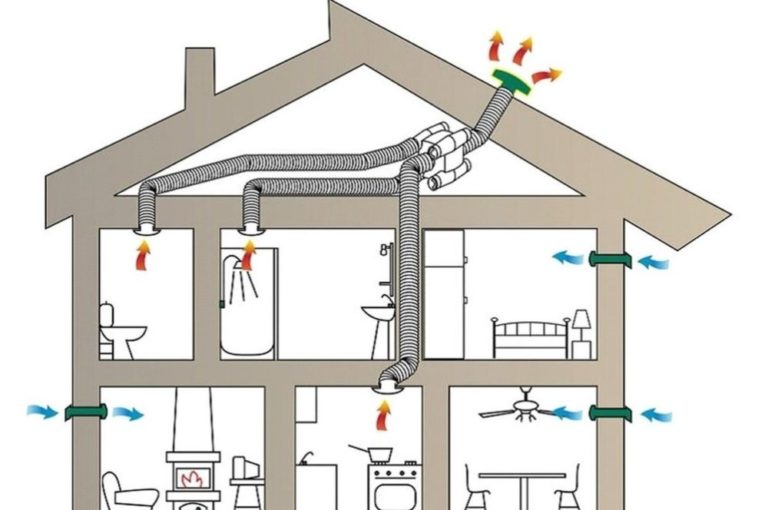

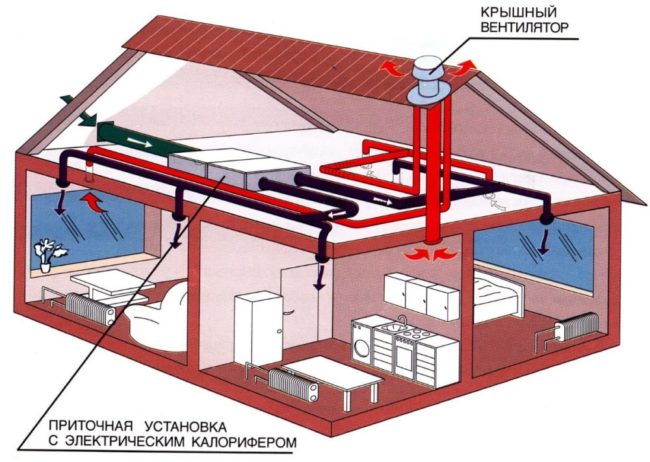

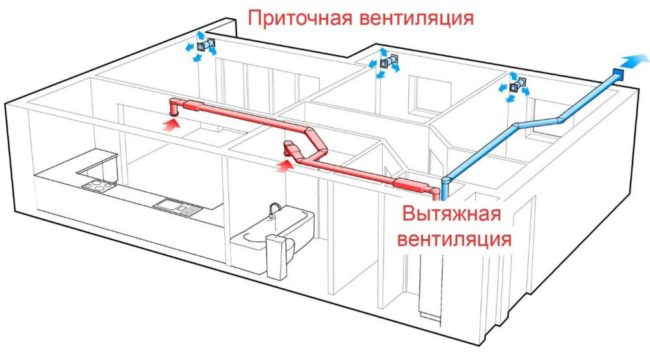

Чрез инсталирането на вентил за всмукване на въздух създавате нормални условия за стабилна работа. захранваща и изпускателна вентилация.
Устройство за стенен клапан
Теоретично, отвор в стената с амортисьор може да се нарече вентил за подаване и изпускане на въздух, позволяващ на въздуха да тече отвън в стаята и обратно. Това устройство е идеално за организиране вентилация на балкона.
От техническа гледна точка, вентилационният агрегат се състои от структурни елементи, които изпълняват съответните си функции. Ако агрегатът е приточен, той трябва да осигурява приток на въздух отвън в помещението и да предотвратява обратна тяга.

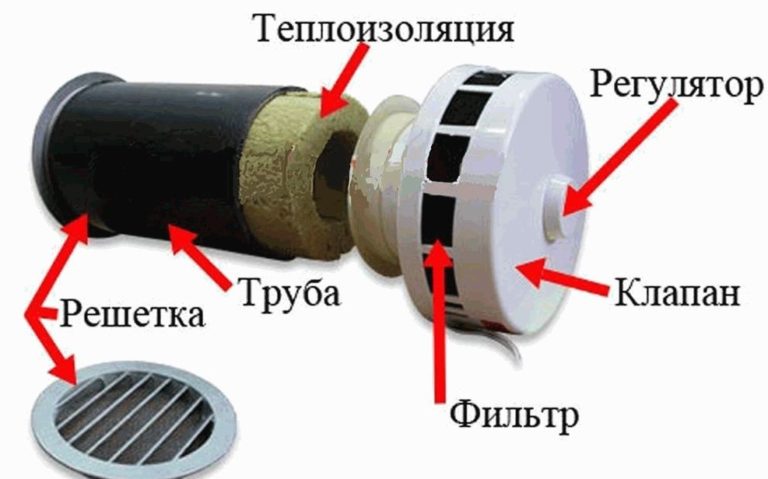

Най-простият вентилационен клапан за захранване се състои от следните части:
- Пластмасов въздуховод за вкарване в отвор през стената. Диаметърът на тръбата определя вентилационната производителност - обемът на въздушния поток.

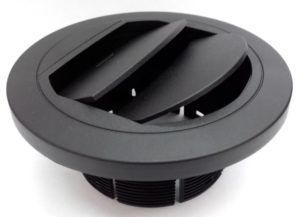

- Декоративна решетка за монтаж на изхода на външния въздуховод. Може да се добави мрежа против комари. Този модул предотвратява запушването на въздуховода с големи отпадъци и предотвратява навлизането на насекоми и птици.
- Топлоизолационна вложка в канала предпазва стената от замръзване и измества критичната точка на оросяване. Обвивката също така подобрява звукоизолацията.
- Пластмасовата глава за монтаж на въздуховода от страната на помещението е снабдена с клапан и дръжка за механично управление на клапата.
Някои модели са оборудвани с фин филтър за прах, бактерии и алергени.
Уредът за естествена вентилация не е оборудван с вентилатор. Приблизителният въздушен поток през тръба с диаметър 125 мм е 50 м.3 при вакуум от 20 Pa.
Принципът на действие на входящия клапан

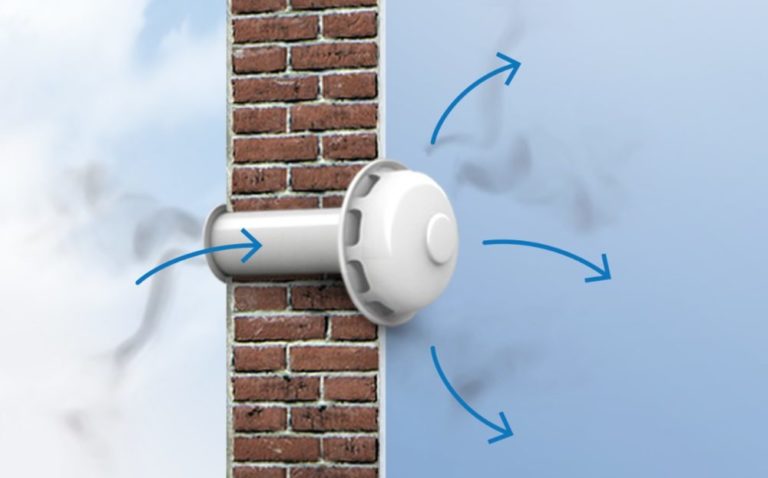

При естествена вентилация, въздушният клапан, работещ в режим на приток, позволява свободно движещи се потоци свеж въздух от улицата да влизат в помещението.
Скоростта на движение зависи от създадения вакуум, силата на поривите на вятъра и местоположението на притока спрямо розата на вятъра.
Чрез преместване на клапата, потребителят регулира обема на свежия въздух. Когато е затворена, устройството предотвратява протичането на въздух. Въздухът, преминаващ през филтри, се пречиства, преди да влезе в помещението.

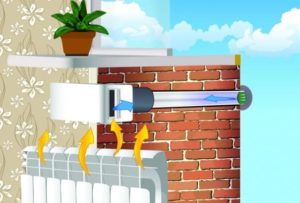

Ако вентилът е монтиран на секцията на стената между перваза на прозореца и отоплителния радиатор, подаваният въздух ще се нагрява допълнително през зимата.
За нормална работа на устройството за естествена вентилация, създайте правилните условия:

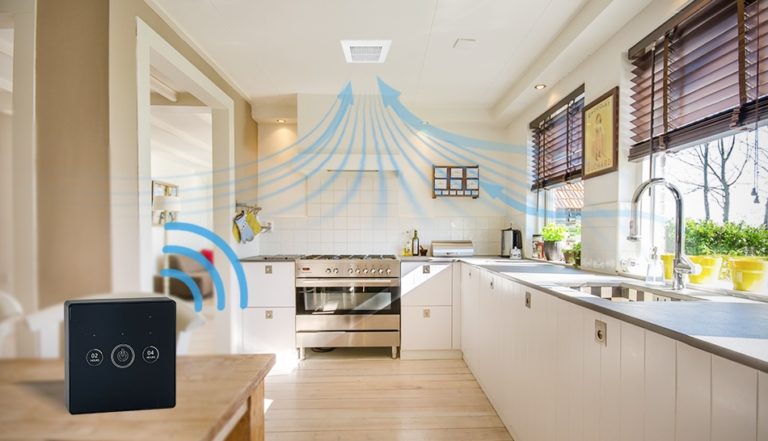

- Инсталирайте работещ вентилатор за отвеждане на въздуха в кухнята и банята.
- За да може свеж въздух да циркулира между стаите, оставете празнини от 1,5 см в долната част на вратите.
- Редовно почиствайте въздуховода за подаване на въздух от натрупани замърсявания и обслужвайте филтрите.

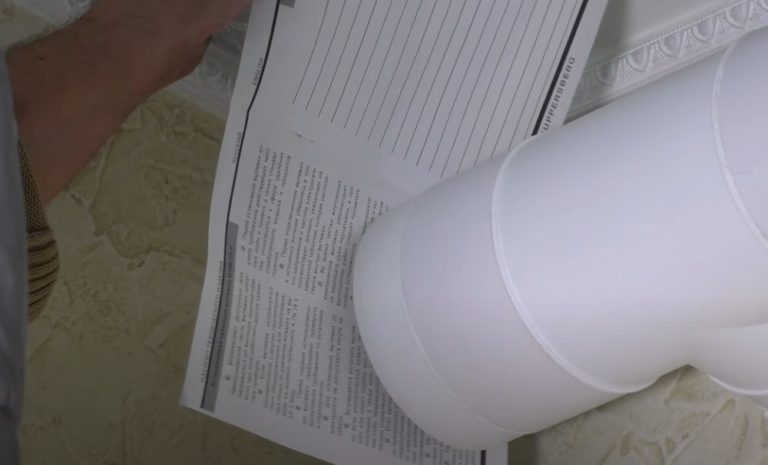

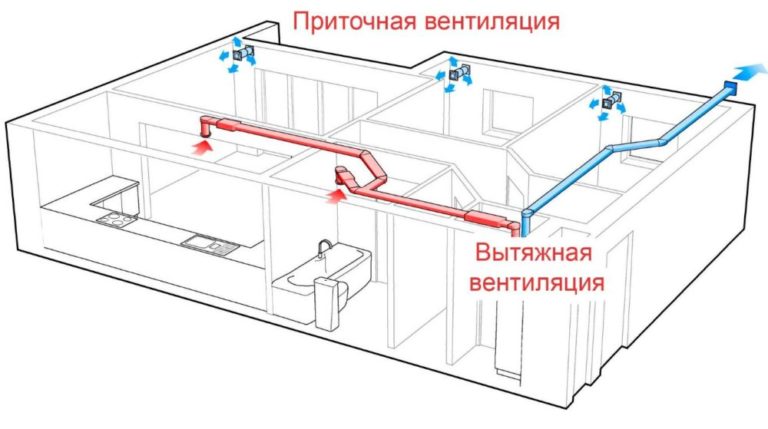

Вентилацията работи, когато помещението има вход и изход за въздух. Проверете работата на комуналната система с лист хартия.
Той се отклонява от всмукателния отвор и се залепва за абсорбатора. За прецизни измервания на производителността използвайте електронно устройство – анемометър.
Плюсове и минуси на инсталирането на клапан
Можете да осигурите прием на въздух отвън през отворен прозорец, вентилационен отвор, вграден в рамката на прозореца, или по друг метод. Нека разгледаме предимствата и недостатъците на инсталирането на стенен вентилационен отвор, за да обясним защо е по-удобен.
Предимства и недостатъци:
- Намалява се броят пъти, в които прозорецът трябва да се отваря и затваря, което е особено неудобно при лошо време. Износването на обкова на прозорците е намалено.
- Капацитетът на стенните клапани достига 70 м3/час, което е 2-3 пъти по-голямо от капацитета на вентилатор на прозорец.
- Наличието на филтър ви позволява да пречиствате подавания въздух от прах, алергени и бактерии.
- Инсталираният механизъм за управление е удобен за регулиране на обема на въздушния поток.
- Компактната глава на устройството е дискретна в стаята. Основната част на въздуховода е скрита в стената. Главата може да бъде скрита със завеса.
- През изолиран стенен канал се губи по-малко топлина в сравнение с отворен прозорец.
- Можете да инсталирате захранващ стенен модул във всички помещения, за да увеличите производителността на изпускателната система и да подобрите обмена на въздух.
- Монтажът на устройството е усложнен от необходимостта от перфориране на стената. Проходният отвор отслабва носещия конструктивен елемент на сградата.
- Грешките при монтажа ще доведат до замръзване на секцията от стената с отвора. Точката на оросяване при перфорацията ще се измести. Неправилно поддържаният наклон ще доведе до навлизане на конденз в помещението.
Вентилационният елемент за подаване на стена работи автономно и не изисква сложна поддръжка или чести настройки.
Филтърът не само пречиства входящия въздух, но и действа като бариера за въздушния поток. Вътрешният елемент, ако е запушен с прах, трябва редовно да се поддържа, а натрупаните отпадъци трябва да се отстраняват от външната мрежа против комари.
Съвети за избор на захранващ клапан
Въпреки че стенните вентилационни агрегати са сходни на външен вид, те имат различни технически параметри. Ето шест съвета какво да имате предвид при избора на агрегат:
Ако нямате опит в инсталирането на вентилационни системи, помолете търговски консултант да ви помогне да изберете устройство за подаване на въздух въз основа на вашите изисквания. Прегледайте препоръчаните продукти, за да се уверите, че отговарят на вашия дизайн, цена и лекота на използване.
Редът на монтаж на въздушния клапан
Монтажът на вентила е лесен за всеки, който е умел в използването на инструменти. Простият дизайн на климатичния агрегат позволява самостоятелен монтаж без необходимост от наемане на работна ръка.
Най-трудната част е създаването на отвор за преминаване навън през стената. Изберете място без електрически кабели и други комунални линии.
Вижте това кратко ръководство стъпка по стъпка за инсталиране на стенен входен вентил, а по-долу ще намерите подробни инструкции с коментари и видео урок.
Подгответе инструментите и оборудването за пробиване на стената. В стоманобетон е по-лесно да се изреже отвор с диамантено-пробивна машина. Препоръчвам подобен метод на пробиване за тухли, блокове и други здрави стени. В дърво можете да пробиете отвор с назъбен боркоронен трион.
Когато пробивате в дървени стени, бъдете внимателни при избора на местоположението на перфорациите. Не трябва да се нарушава целостта на гредите на носещата конструкция. Ако нямате наличен боркорон, пробийте в стената с тънко свредло по маркировките за по-големия отвор. Опитайте се да намалите до минимум стъпката на перфорация.
Използвайте длето и чук, за да изрежете пространството между малките отвори. Контролирайте силата си, за да не повредите стената.
Сега нека поговорим по-подробно за това как да инсталираме вентилационен клапан за захранване:
- За нормална работа на вентилацията в частна къща или голям апартамент е необходимо да се монтира клапан с напречно сечение 125-150 мм.

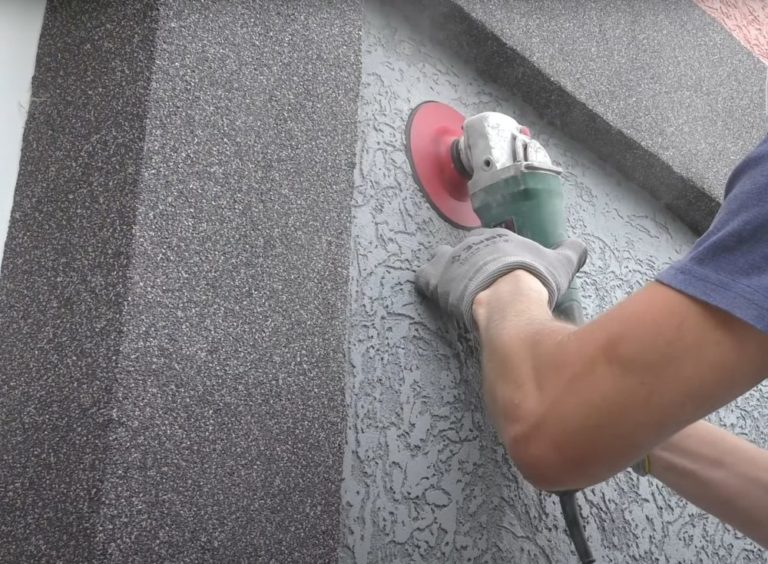

Домашна бормашина няма да се справи с боркорона с голям диаметър. Ще трябва да пробивате отвора на части. За да осигурите чист отвор отвън, започнете да режете по стената с шлайфмашина.
Използвайте диамантено острие с форма на чаша с подходящ диаметър (125-150 мм). Дълбочината на рязане ще бъде 1-2 см, което е достатъчно за точно рязане на декоративна мазилка или други довършителни материали по стената.
- Ако стената е изолирана с пяна или базалтови плочи с дебела декоративна мазилка, опъната върху нея, няма да можете да прорежете слоя само с един диск. Използвайте бормашина със стандартен бормашина, за да направите вдлъбнатина по контура на рязането.

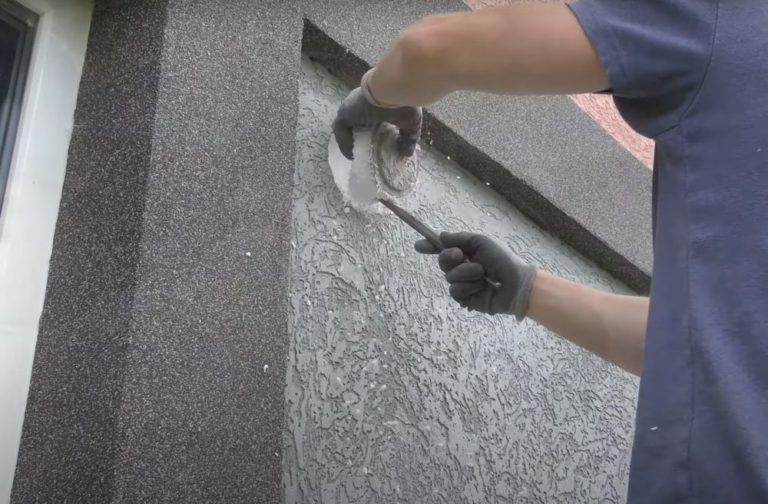

- Вземете метален щифт и извадете пробитата част. Парчето изолация и декоративна мазилка лесно ще излязат от отвора.

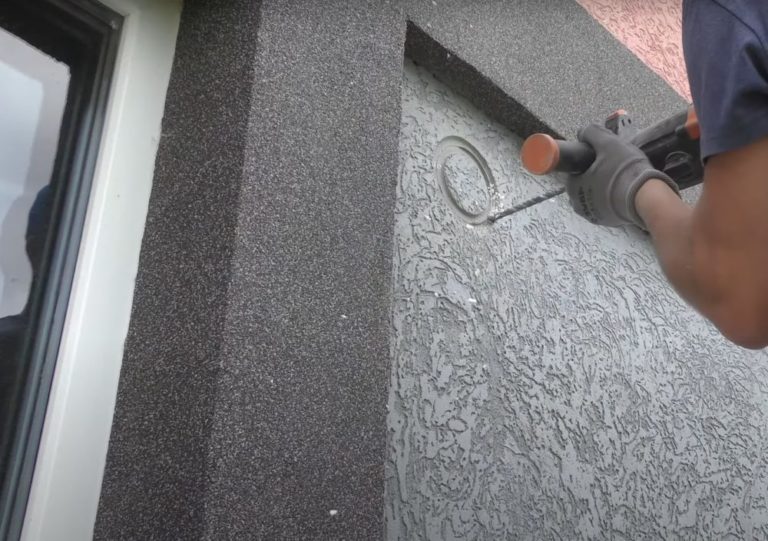

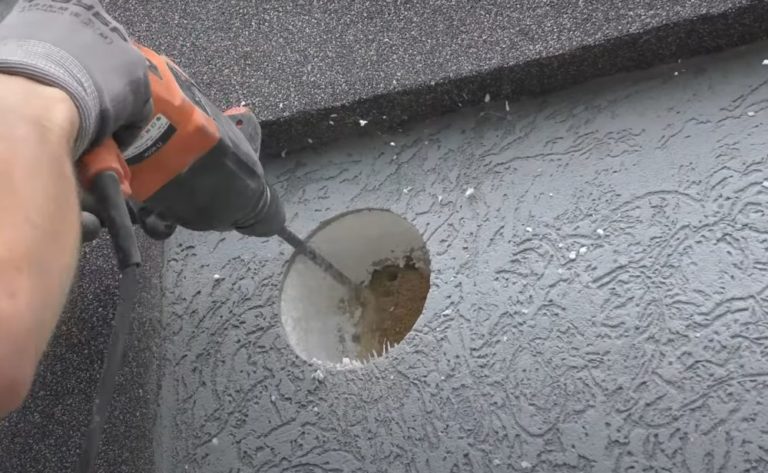

- Във фасадната облицовка от страната на улицата е направен спретнат отвор. Сега трябва да се пробие. Пробийте в материала на носещата стена с помощта на дълго свредло за бетон.

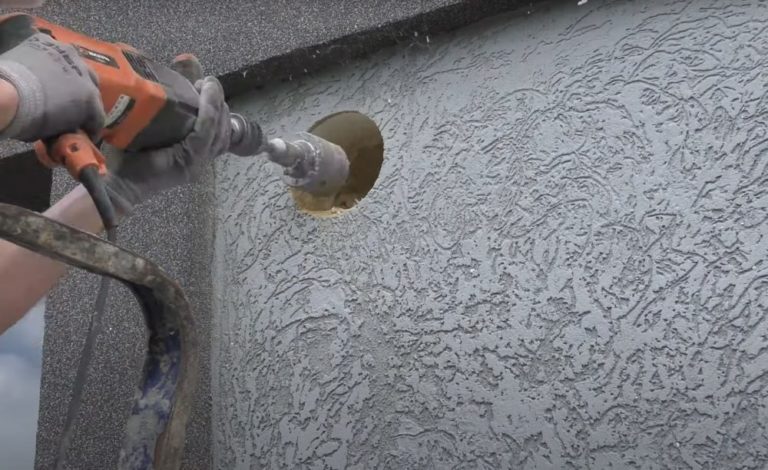

- Отстранете перфорираната част от материала на носещата стена на части. Можете да пробиете с боркорона с малък диаметър или да я издълбаете с длето.

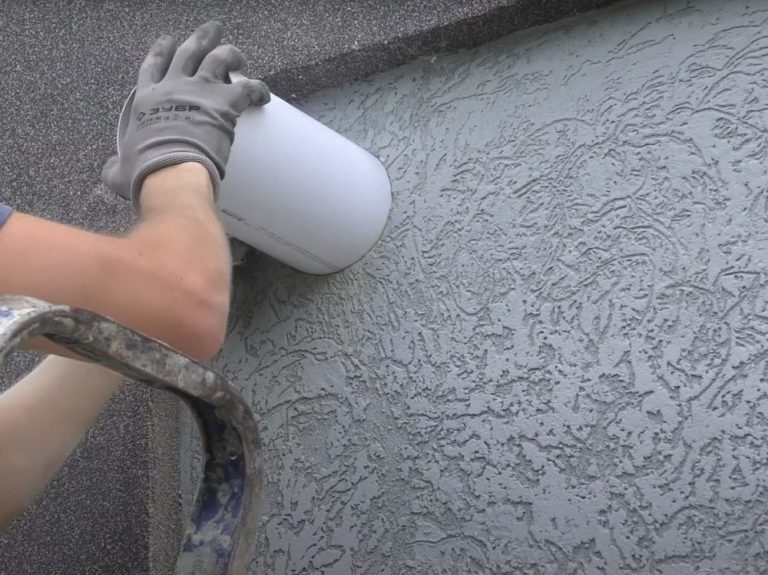

- Захранващият вентил се доставя с въздуховод. Поставете въздуховода в отвора, пробит в стената. Уверете се, че наклонът навън е 1,5-3 градуса.О За да оттичате кондензат, маркирайте с маркер частта от тръбата, стърчаща от стената.

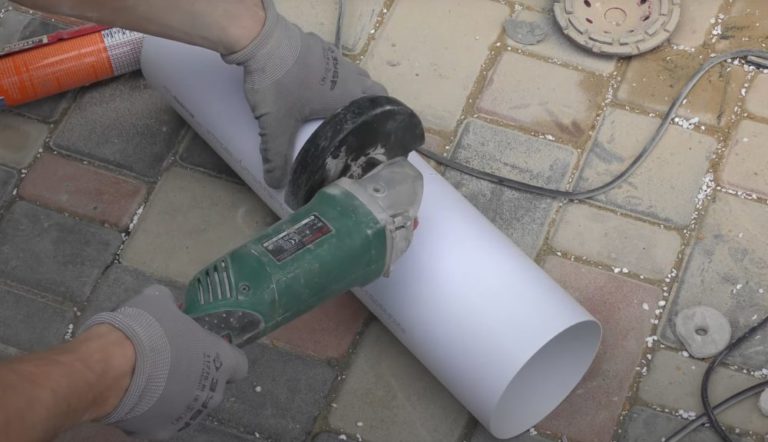

- С помощта на шлайфмашина отрежете излишното парче от тръбата по маркировките.

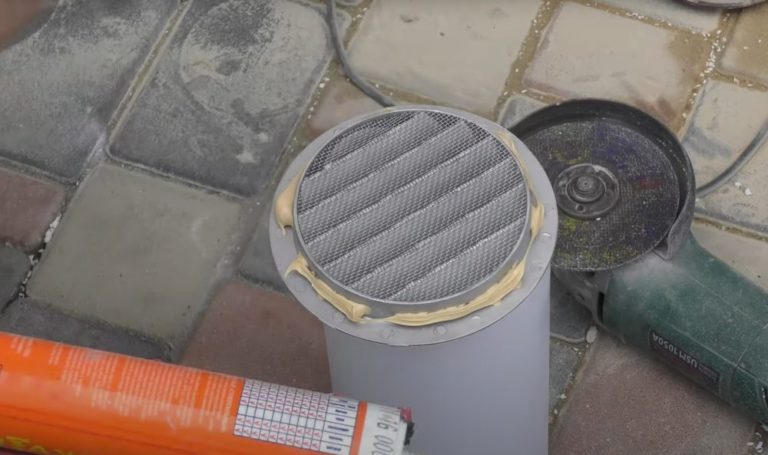

- Нанесете уплътнител върху външния фланец на решетката на клапана. Уплътнителят ще предотврати изтичането на въздух през пукнатините.

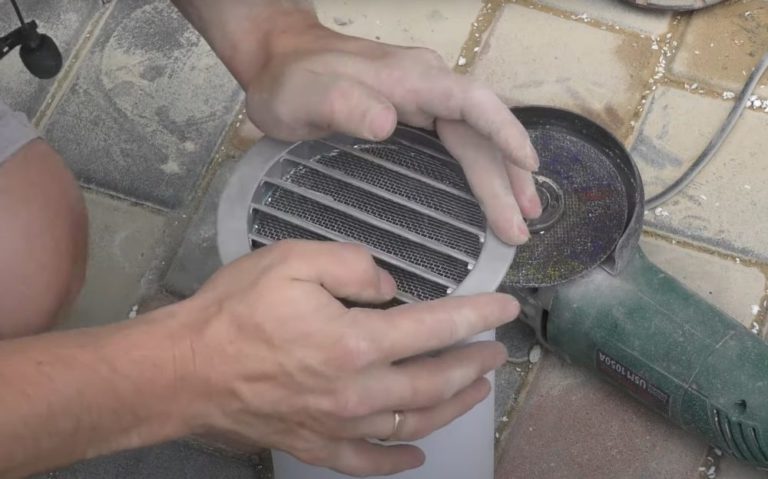

- Монтирайте външната решетка върху въздуховода. Уплътнителят ще залепи здраво фланеца към стените на тръбата.

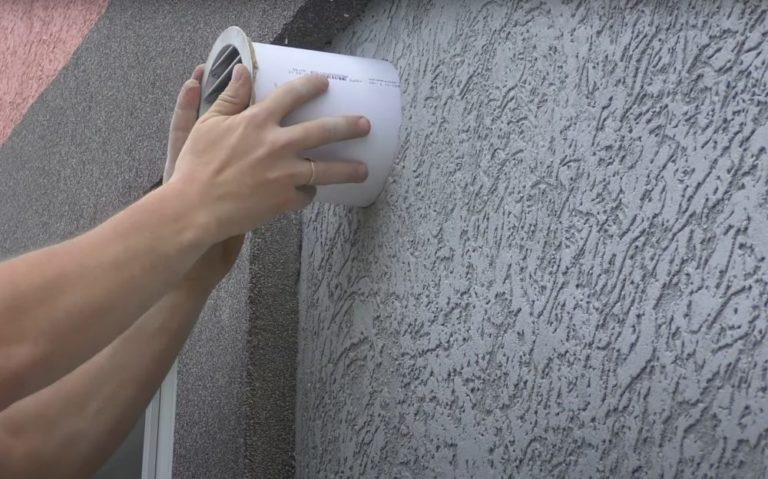

- Поставете тръбата с прикрепената външна решетка в проходния отвор в стената от страната на улицата. Ръбът на фланеца трябва да приляга плътно към готовата повърхност на фасадата.

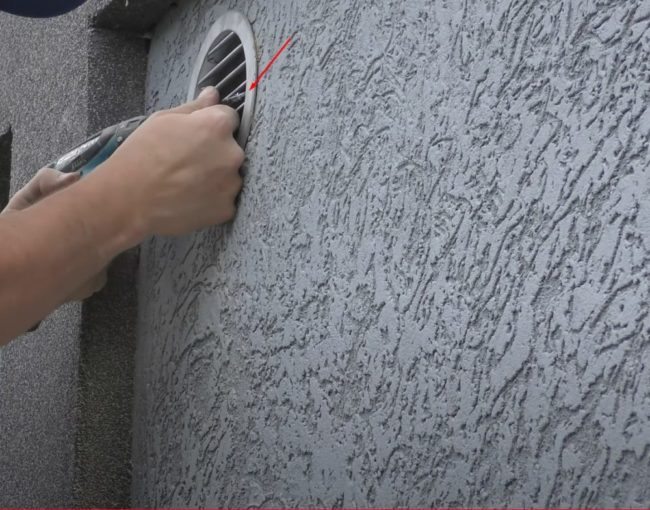

- За допълнителна сигурност можете да закрепите външната решетка с винтове. Производителят е предвидил монтажни отвори на фланеца.

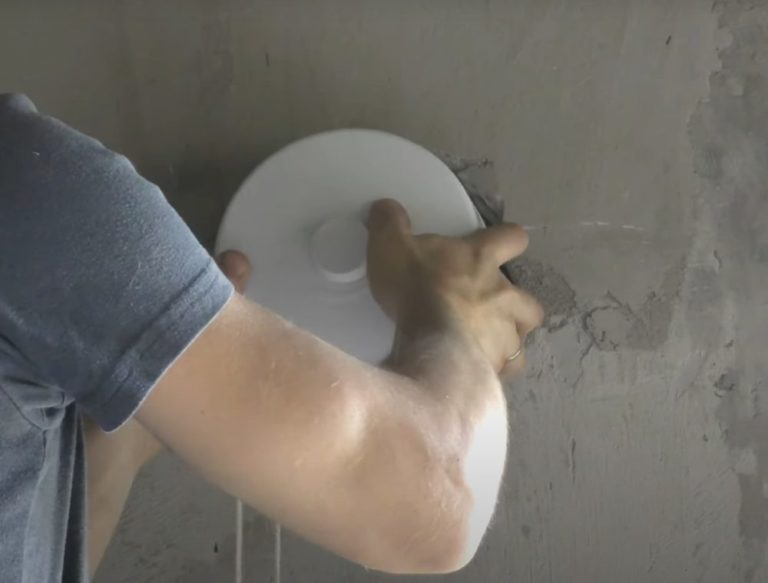

- Монтирайте глава с механизъм за управление на въздуховода от страната на помещението.
Принципът на монтаж е един и същ за всички видове стенни климатични агрегати. Детайлите за сглобяване на вентила с филтъра и други механизми може да се различават, но всички те са описани в инструкциите на производителя.
Гледайте видео инструкциите за монтаж на захранващия клапан.
Често срещани грешки при инсталиране и как да ги поправите
Дизайнът на захранващия блок е толкова прост, че ще работи дори при най-небрежна инсталация.
Грешките при инсталиране обаче ще се проявят по време на работа като други проблеми:
Ако въздуховодът не приляга плътно в проходния отвор в стената, запълнете празнините с пяна или циментова смес.
Често срещана грешка при монтажа е неправилното сглобяване на устройството за подаване на въздух. Преди монтажа прочетете инструкциите на производителя. Следвайте всяка стъпка от инструкциите. Не модифицирайте никакви структурни компоненти.
Отговори на често задавани въпроси
Удобно място за монтаж на вентила е секцията от стената между прозореца и радиатора. Входящият въздух отвън ще се затопля през зимата. В идеалния случай той трябва да бъде свързан към лоджия или балкон.
Когато е отворен, стенният захранващ модул позволява навлизането на свеж въздух отвън в помещението. Когато е затворен, въздушният поток спира.

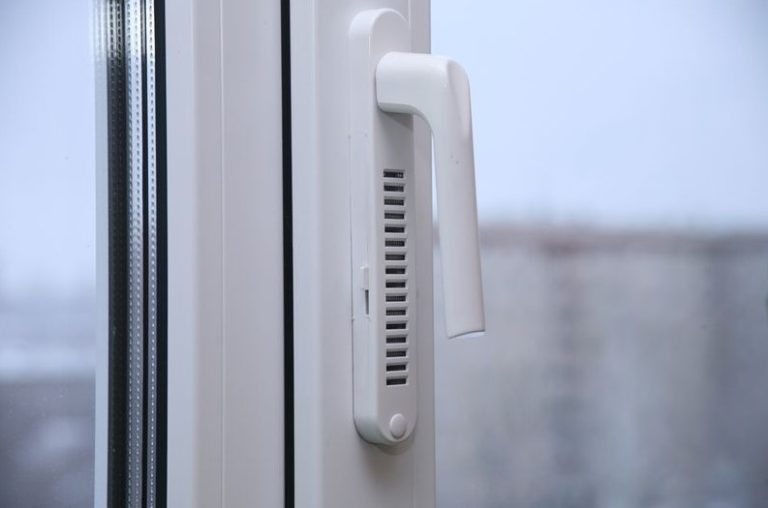

При PVC прозорците, устройствата за всмукване на въздух работят като стенни клапани. Когато клапанът е отворен, въздухът навлиза в помещението. Когато е затворен, вентилаторът на прозореца предотвратява навлизането на въздух в помещението.
Съгласно SNiP 2.08.01-89, на 1 м² жилищна площ трябва да се подава минимум 3 м³ свеж въздух. За да изчислите броя на отворите за свеж въздух, е необходимо да знаете капацитета на всяко устройство и общия размер на помещението.
