Всичко за системата за захранваща вентилация за апартамент

Приточната вентилация е инженерна система, която вкарва свеж въздух отвън в сградата. Многофункционалните устройства могат също така да пречистват и затоплят входящия въздух.

Най-простата приточна вентилация в апартамент се настройва чрез отрязване на уплътненията на PVC прозорците или чрез поставяне на локален приточен вентилационен отвор в проходен отвор в стената.

Можете да инсталирате климатик в стаята с функция за подаване на въздух от улицата или да инсталирате регулируем въздушен клапан на прозореца.

Защо да инсталирате приточна вентилация в апартамент?

Жилищните сгради са оборудвани с общ вентилационен канал, но той е недостатъчен, за да осигури правилна вентилация в апартаментите. Комуналните тръби служат като изпускателни канали.

Общият въздуховод на сградата изпуска въздух, замърсен с въглероден диоксид и други вредни примеси. Въздухът, отклонен от сградата, трябва да се замени с пресен въздух.

Подаването на въздух се осигурява от система за приточна вентилация, чието инсталиране трябва да бъде осигурено от собственика на апартамента.

Защо е важно да се инсталира електроснабдителна мрежа?

1. Когато абсорбаторът работи и няма подаване на външен въздух, няма обмен на въздух в помещението. Изпускателният агрегат работи на празен ход. В помещението остават въглероден диоксид, влага и неприятни миризми.
2. Липсата на свеж въздух води до повишена концентрация на въглероден диоксид в апартамента. Общото здравословно състояние на обитателите се влошава, дишането става затруднено, а проблемите със сърдечно-съдовата и нервната система зачестяват.
3. Ако системата не работи, натрупаните водни пари създават благоприятен микроклимат за растежа на мухъл. Гъбичните спори са опасни за хората. Мухълът разрушава облицовките, дървените строителни компоненти и мебелите.

Собствениците на апартаменти осигуряват временно подаване на свеж въздух чрез вентилация, но през зимата топлината излиза през отворения прозорец.

За да се избегнат загубите на топлина и да се осигури обмен на въздух, е разумно да се инсталира система за подаване на енергия.

Какво е включено в приточната вентилация?

Ако обмисляте сами да изградите вентилационна система, но не сте сигурни как изглежда тя, нека започнем с основите. Проектирането на комунална мрежа зависи от нейния тип. Нека изброим всички компоненти, които могат да бъдат част от системата:

Какво да избера - дифузер или анемостат, какви са разликите между устройствата.

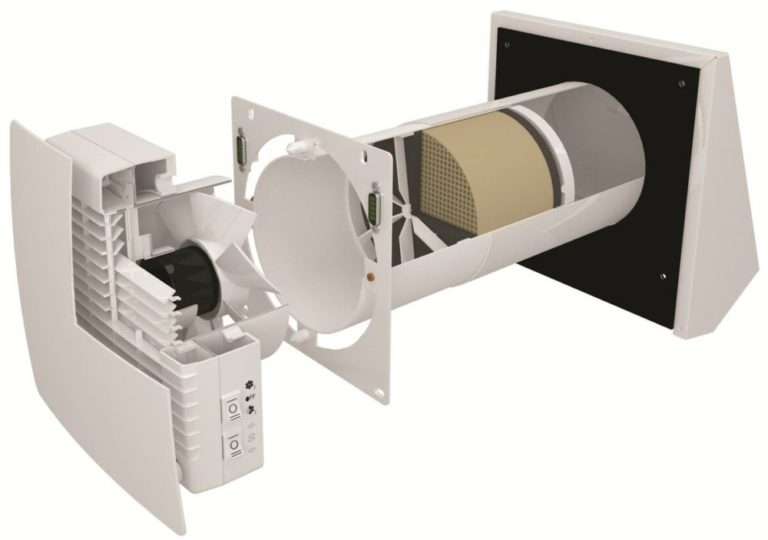

Рекуператорите могат да бъдат оборудвани с филтър, овлажнител, вентилатори и други компоненти за подобряване на качеството на въздухообмена.

За да определите кой структурен елемент е необходим за захранваща вентилация във вашия апартамент, нека разгледаме различните видове инженерни системи.

Класификация на приточната вентилация

За да организирате професионално въздушния поток във вашия апартамент, проектирайте вентилационната система, като вземете предвид производителността и правилата за сглобяване на комунална мрежа със специфичен принцип на работа.

Класификация по диаграма на устройството:

• Безканалната вентилация не изисква канали, преминаващи през целия апартамент. За подаване на локален въздух в една стая е инсталиран всмукателен отвор.

Въздушният поток в други стаи на апартамента може да преминава през пролуки в долната част на вратата. Тази система е лесна за самостоятелно внедряване чрез инсталиране на вентилатор, бризър или... захранващ клапан.

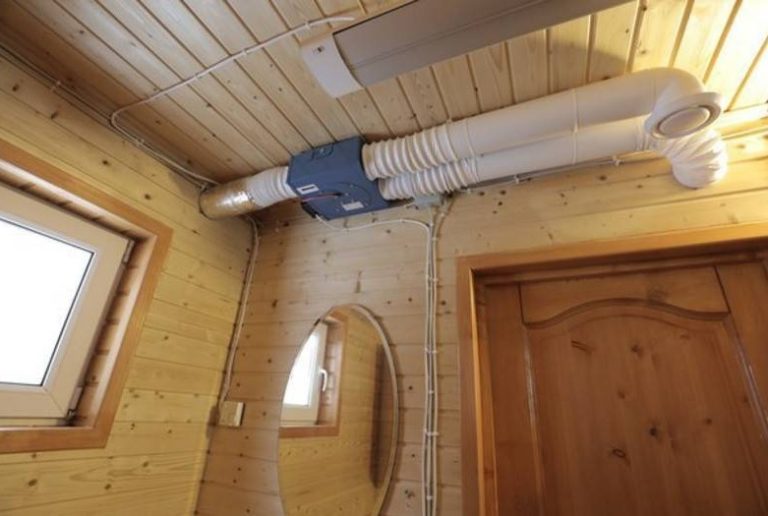

• Вентилацията на каналите се състои от поредица от кръгли или правоъгълни въздуховоди. Каналите от захранващия блок се прокарват под довършителните елементи до помещенията, където е необходим въздух.

Системата от въздуховоди е по-трудна за самостоятелно изпълнение поради необходимостта от прецизни изчисления, монтаж на въздуховоди и спомагателно оборудване.

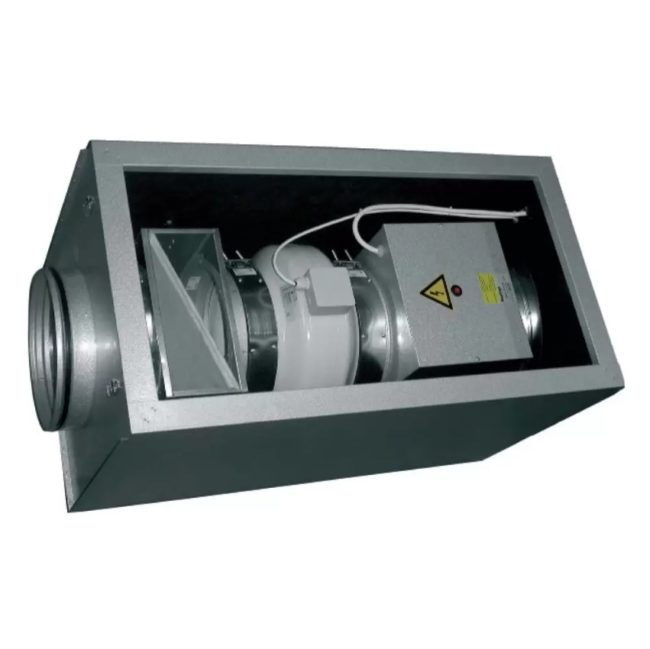

Инженерните системи могат да бъдат проектирани като моноблокови или сглобяеми. Моноблоковите системи са готови за монтаж устройства. Производителят е проектирал вентилационните функции и компоненти, като ги е обединил в един корпус.

Класификация по метод на подаване на въздух:

• Естествената вентилация се основава на движението на въздуха, дължащо се на разликите в температурата и налягането. Комуналната система е електрически несвързана, което опростява монтажа и поддръжката и намалява разходите за вентилация.

Недостатък е зависимостта им от природни фактори. Въздушните отвори трябва да се монтират на стените на апартаментите, обърнати към вятъра, което не винаги е възможно поради специфичното разположение на жилищните сгради. Липсата на вятър влошава притока на въздух. Когато температурата навън е по-топла от вътрешната, се получава обратна тяга.

• Принудителното засмукване на въздух разчита на вентилатори, които механично засмукват въздух отвън в апартамента. Вентилацията работи независимо от метеорологичните условия. Недостатъците ѝ включват трудността при монтаж и поддръжка, както и консумацията на енергия.

В зависимост от качеството на подавания въздух, принудителната вентилация в апартамент може да включва филтриране, отопление, охлаждане, обезвлажняване или овлажняване. Потребителят задава параметрите за тези функции на електронния контролен блок.

Системите за принудителна вентилация се класифицират по производителност. Препоръки за избор на вентилация на канали въз основа на броя на стаите в апартамента и обема на подавания въздух:

• За едностайни и двустайни апартаменти се препоръчва вентилация, която доставя въздух на 200-350 м.³/час;
• За апартаменти с три или повече стаи се препоръчва вентилация, която доставя въздух на 350-500 м.³/час.

Препоръчваме да го използвате онлайн калкулатор за изчисляване на производителността на вентилацията.

Опции за внедряване на приток в апартамент: плюсове и минуси

Въз основа на сложността на идеята, ще подчертаем два начина за инсталиране на захранваща вентилация в собствения ви апартамент: направете го сами или използвайте услугите на наети специалисти.

Можете сами да организирате подаването на въздух, като изрежете уплътнения на прозорци, монтирате въздушен клапан на рамката или изрежете захранващ блок през проходен отвор в стената.

Ще трябва да се свържете с наети специалисти, ако искате да инсталирате климатик с функция за подаване на въздух.

След инсталиране на някой от горните видове въздухозаборници, проверете вентилационната система за правилна работа. Лента хартия, прикрепена към общия канал за отвеждане на въздуха на къщата, трябва да бъде изтеглена навътре от въздушния поток. Лист хартия от канала за подаване на въздух ще бъде отклонен от въздушния поток.

Организиране на притока чрез изрязване на уплътнения на прозорци

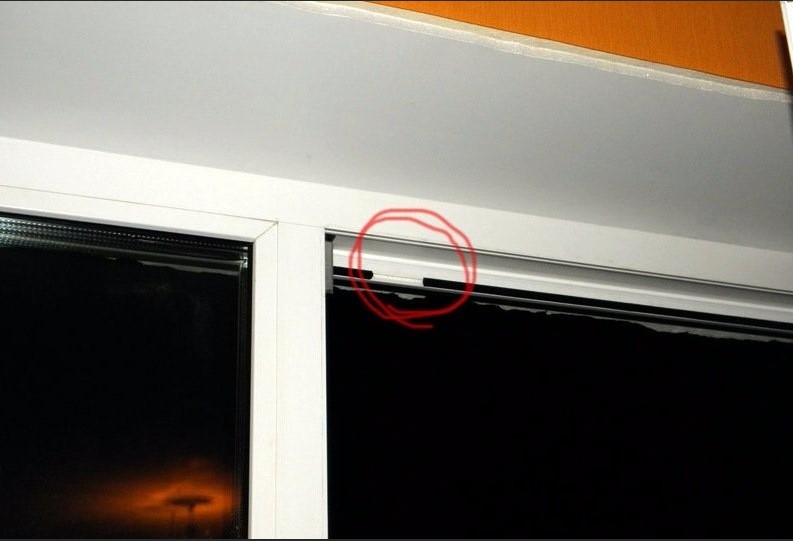

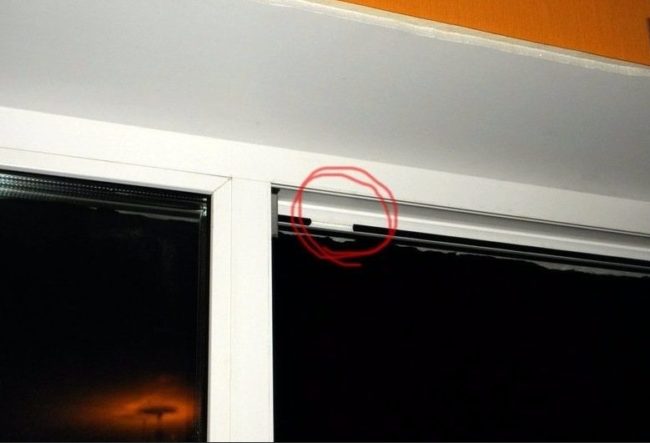

Популярен метод за създаване на вентилационен отвор безплатно е да се подрежат PVC уплътненията на прозореца с нож. Тази идея може да се реализира върху рамка с фрамуга. Ключът към този метод е дизайнът на PVC профила, където производителят е вградил въздушни камери.

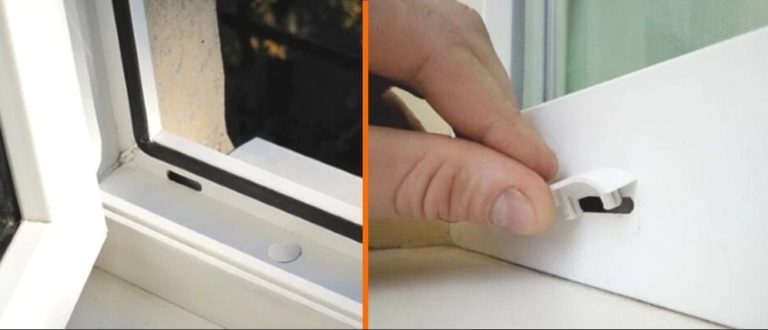

От външната страна има два дренажни отвора, първоначално покрити с пластмасови тапи. Отстранете декоративните части, като ги извадите с отвертка. Използвайте нож, за да отрежете 5-сантиметровото гумено уплътнение в горната част на отварящото се крило.

Вентилацията работи чрез циркулация на въздух през профилните камери. Въздухът от улицата влиза през процепа, освободен от тапата. Въздухът влиза в апартамента през процепа, създаден от подрязаното уплътнение.

Въздушният поток, преминаващ през камерите, се затопля през зимата, което има малък ефект върху топлинните загуби.

Недостатъци на народния метод:

• невъзможно е да се реализира идеята върху фиксирани прозорци без фрамуга;
• обемът на входящия въздух не може да се регулира;
• Насекомите проникват в профилните камери през отворения дренажен отвор през лятото;
• Поради слаба тяга през лятото, въздушният поток спира.

Плюс вентилация – не се изискват капиталови инвестиции. Идеята може да се реализира на един прозорец за 5-10 минути.

Организация на въздушния поток през захранващ клапан на прозореца

Настройката на вентилацията е подобна на традиционния метод за създаване на приток, но без да се отстраняват дренажните тапи или да се реже уплътнението. Инсталирайте вентилационен отвор на прозорец с клапан. В зависимост от дизайна и мястото на монтаж, има два вида пластмасови устройства с регулируема клапа:

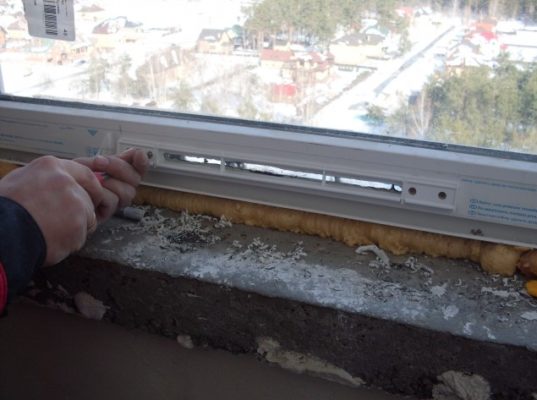

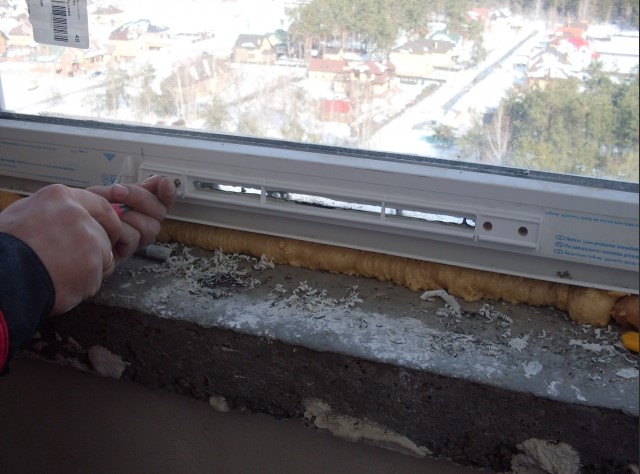

1. Клапан за фиксиран прозорец. Пробийте отвор през PVC профила за вентилационния отвор. Монтирайте защитен капак от външната страна на отвора. Прикрепете капак с регулираща клапа към рамката от страната на апартамента.

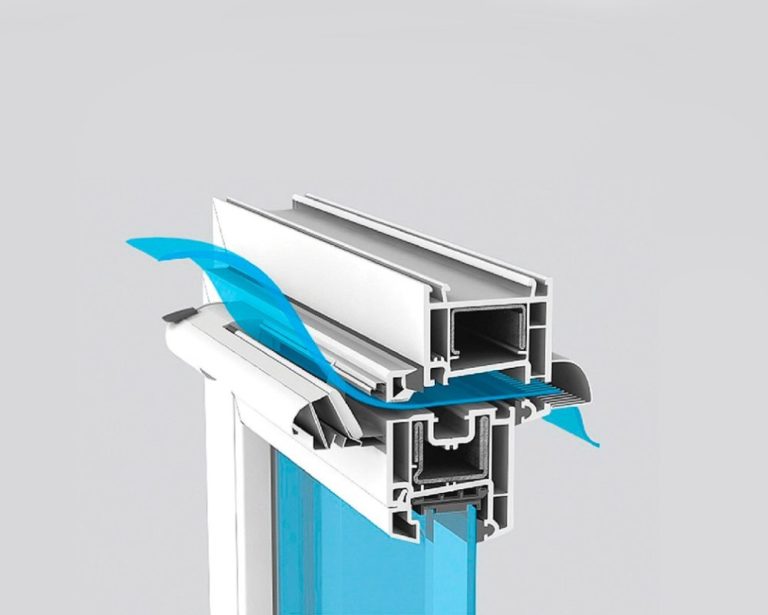

2. Вентил за отварящо се крило. Монтирайте вентилатора от вътрешната страна на рамката, без да пробивате профила. Вместо гумено уплътнение, използвайте материала, включен в комплекта на въздухоподаващия агрегат.

Прозоречните вентили работят в апартаменти с добра изпускателна вентилация. Производителят обещава дебит на подавания въздух от 30 м3.³/час. Действителната цифра ще бъде 25 м³/час. Подаването на свеж въздух е достатъчно за един човек, но не е достатъчно за целия апартамент.

Важно е да се вземе предвид броят на хората, живеещи в стаята. Когато 5-6 души са в една и съща стая едновременно, инсталирането на подходящ брой прозоречни клапани е нереалистично.

Недостатъци на вентилаторите за прозорци:

• невъзможно е да се монтира клапанът върху рамка, която е покрита повече от половината от горния наклон;
• Вентилаторите са неефективни за апартаменти с високи тавани;
• Интензитетът на естествения приток зависи от силата и посоката на вятъра.

В сравнение с подрязана гумена лента, вентилаторът има регулируем амортисьор, което е плюс. Вентилът е евтин и лесен за самостоятелно инсталиране.

Организация на приток през проходен отвор в стената

Постигнете пълен въздушен поток, като монтирате вентилационен клапан през отвор в стената. Самостоятелният монтаж е възможен, но пробиването в стоманобетон може да бъде предизвикателство. Ако нямате инструменти и опит, помислете за наемане на професионалист.

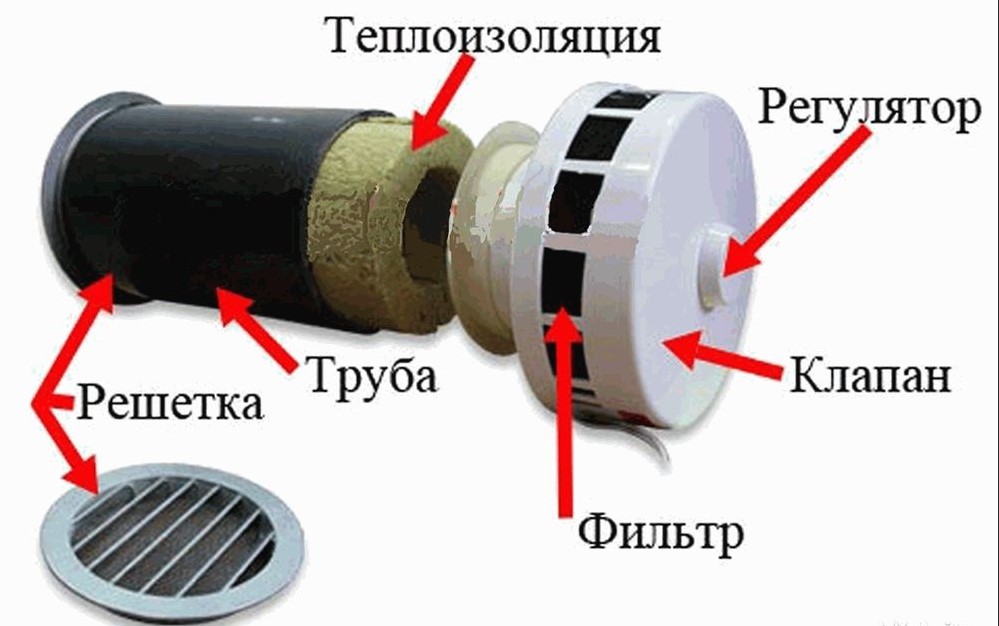

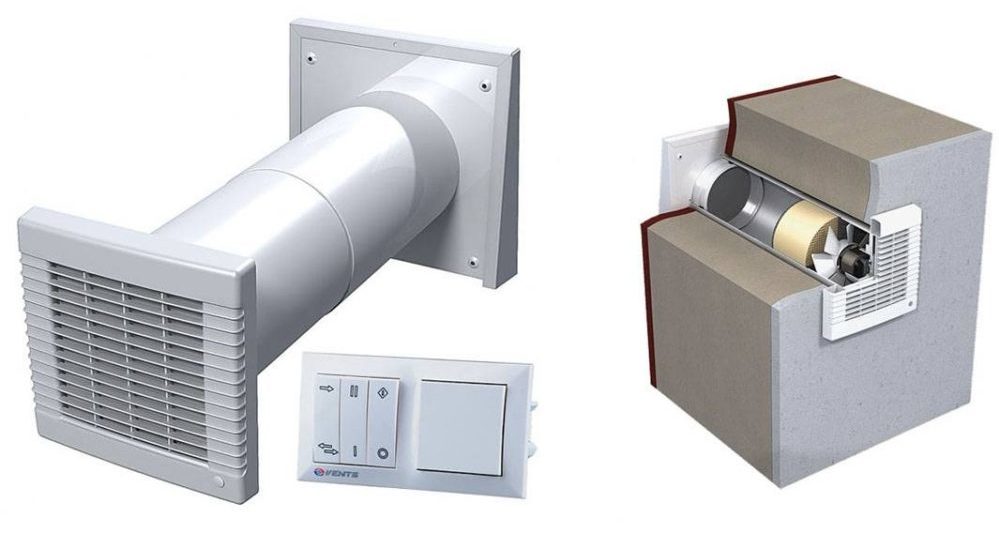

Естественият вентилационен клапан се състои от следните компоненти:

• въздуховод под формата на парче тръба с диаметър 60-150 мм;
• мрежа против комари с декоративна решетка за монтаж на канала от страната на улицата;
• амортисьор за регулиране на въздушния поток;
• Въздушен филтър с топлоизолационно уплътнение и разпределителна решетка за монтаж вътре в апартамента.

Предимства на естествения приток през стенен клапан:

• евтино оборудване за организиране на захранваща вентилация;
• Подходящ за малък апартамент със стандартна височина на тавана, където е достатъчен приток на въздух от 35-90 м²³/час чист въздух;
• входящият поток се почиства от филтър;
• няма склонност към замръзване и образуване на конденз през зимата;
• естественият приток е организиран без потребление на електроенергия.

Недостатъците включват неудобството от ръчното регулиране на амортисьора и липсата на възможност за затопляне на подавания въздух през зимата.

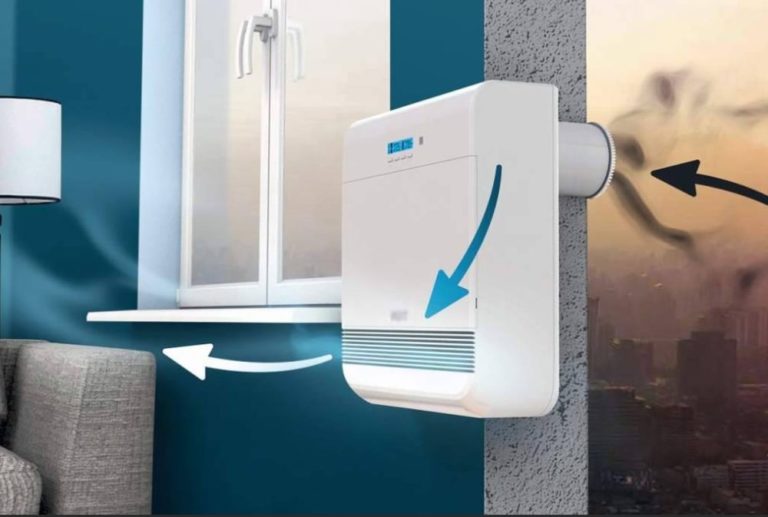

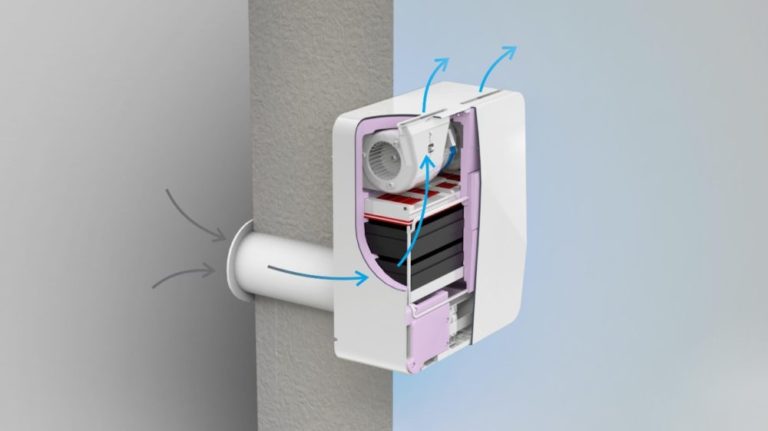

Принудителна вентилационна клапа (Бризер - разберете какво е това) е оборудван с вентилатор. Предлагат се и модели с нагревател на въздуха и други функции. За усъвършенствани вентилационни системи за големи апартаменти са разработени обратими, ротационни и кръстосано-поточни топлообменници.

Предимства на оборудването за принудително подаване на въздух:

• автоматична работа и управление;
• поетапно почистване на потоци;
• Възможност за управление чрез дистанционно управление или смартфон;
• наблюдение на състоянието на околния въздух с помощта на сензори;
• наличието на допълнителни функции, които подобряват качеството на въздуха.

Недостатъците включват трудността при самостоятелен монтаж, високата цена и консумацията на енергия.

Организация на въздушния поток чрез инсталиране на климатик с функция за подаване на въздух

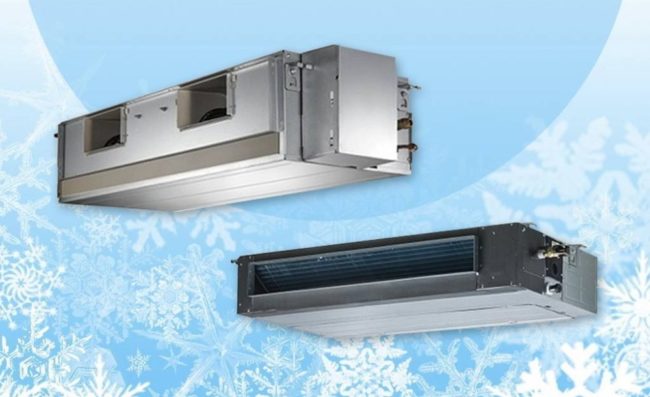

Съвременните сплит системи могат не само да охлаждат и отопляват помещение, но и да осигуряват свеж въздух отвън. Тези устройства са оборудвани с допълнителен вентилатор, монтиран вътре в корпуса на климатика.

Свежият въздух, засмукан от улицата, се подава към апартамента през отделна тръба с дължина до 1 метър, положена през стената.

Предимства на сплит система:

• входящият поток се филтрира, нагрява или охлажда;
• обемът на входящия въздух се регулира;
• Принудителният приток работи независимо от метеорологичните условия, силата и посоката на вятъра.

Недостатъците включват високата цена на сплит системите и невъзможността за самостоятелен монтаж. Неизправен климатик няма да осигури въздушен поток. Допълнителният вентилатор е шумен. Филтрите се нуждаят от често почистване, за да се предотврати бързото им запушване.

Инструкции стъпка по стъпка за монтаж на вентил за подаване на въздух в стена

Инсталирането на система за приточна вентилация в апартамент е лесно, ако имате инструментите и ноу-хау. За да монтирате сами стенен вентил през проходен отвор, ще ви е необходима перфоратор с бормашина за ядково пробиване и функция за пробиване.

Нека разгледаме подробния алгоритъм за инсталиране:

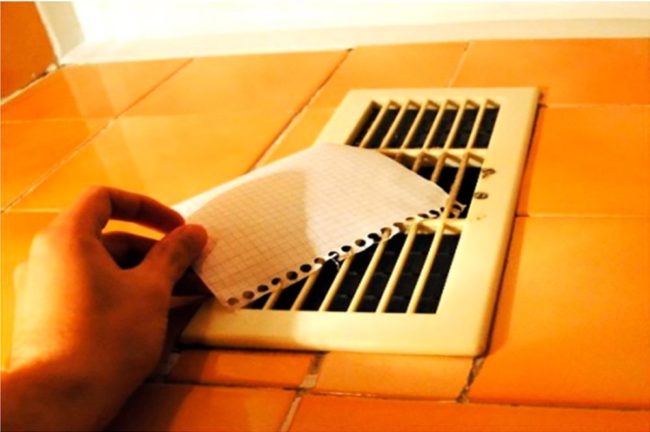

1. Преди да монтирате захранващия клапан, уверете се, че общият канал за отвеждане на въздуха на къщата работи. Поставете лист хартия върху вентилационния отвор. Отворете прозореца, за да осигурите временно въздушен поток. Лист хартия, залепен за вентилационния отвор, показва течение във вентилационната система.

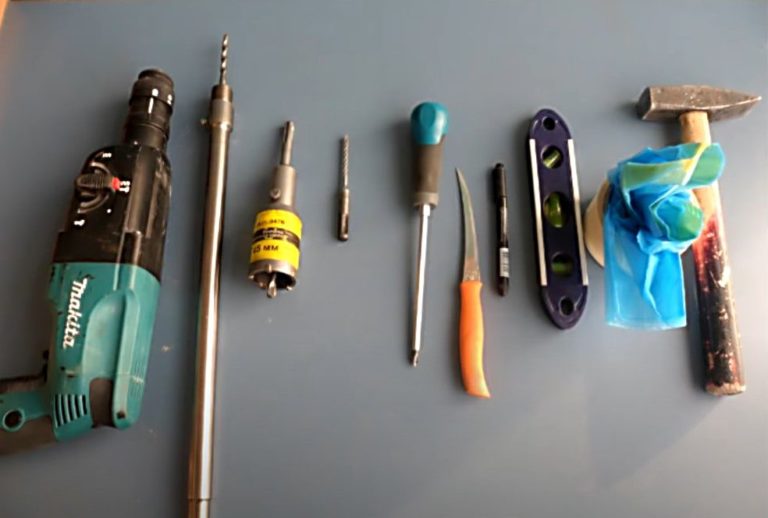

2. Подгответе инструментите за пробиване в стената. Ще ви трябват бормашина, перфоратор, чук, длето и комплект свредла за бетон с диамантена боркорона.

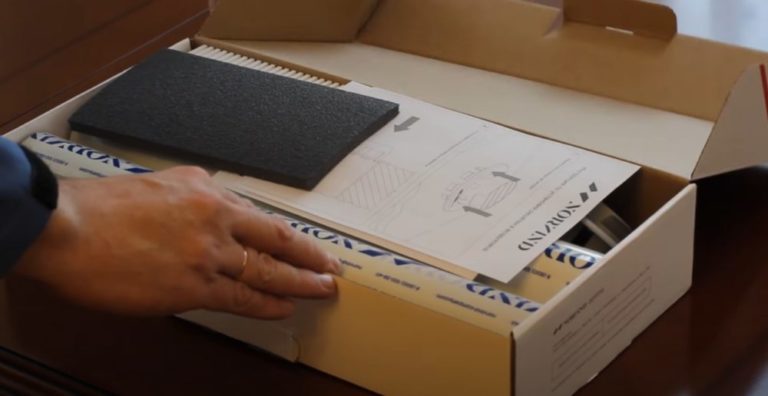

3. Разопаковайте клапана от оригиналната му опаковка. Прочетете внимателно инструкциите. Проверете дали всички части са включени.

4. Оптималното място за монтаж на вентила в апартамент е между перваза на прозореца и радиатора. През зимата въздухът, влизащ отвън, ще се затопля от топлината на радиатора. Проверете мястото на монтаж за наличие на фитинги и окабеляване с помощта на цифров детектор.

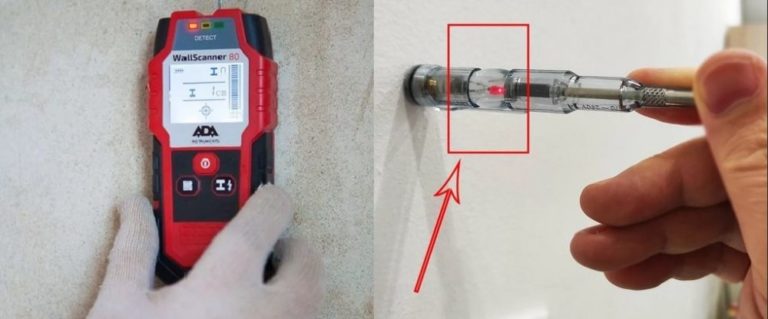

5. Върху част от стената, свободна от фитинги и окабеляване, маркирайте отвора за пробиване. Поставете тялото на вентила върху стената и очертайте контура с молив или маркер.

6. Поставете найлонов плик върху радиатора над мястото на пробиване, за да съберете по-голямата част от отломките. За да предотвратите разпространението на прах из апартамента, прикрепете вакуумен маркуч към радиатора. Насочете смукателния отвор към мястото на пробиване.

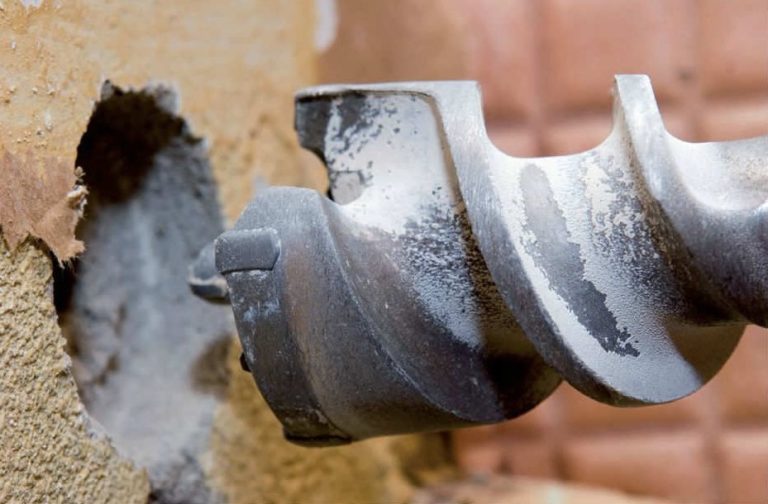

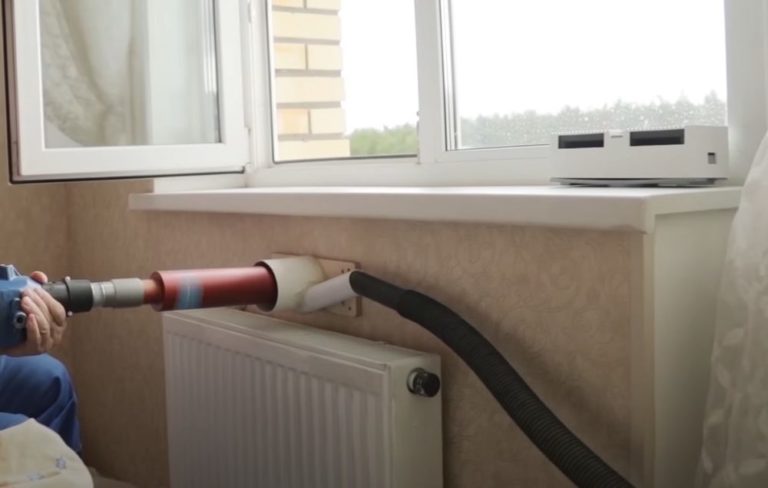

7. Боркорона няма да пробие дебела стена. След като пробиете на дълбочина 70 мм, извадете изрязаното бетонно парче от отвора. Използвайте длето и чук, за да направите прорез в центъра на отвора. Продължете да пробивате с перфоратор и свредло за бетон.

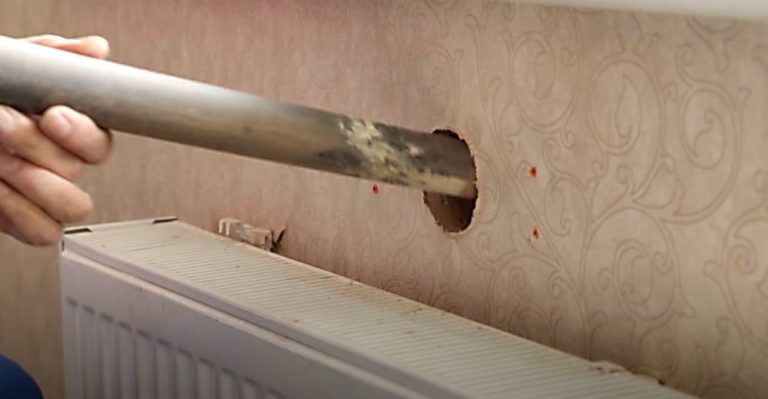

8. Отстранете праха от вътрешността на пробития отвор с прахосмукачка.

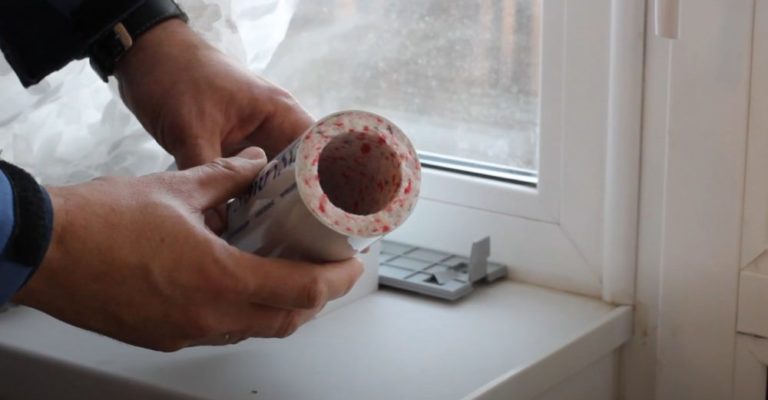

9. Входният въздушен отвор се доставя с уплътнителна вложка. Поставете оформения елемент в подготвения отвор. Използвайте нож, за да отрежете излишния уплътнителен материал.

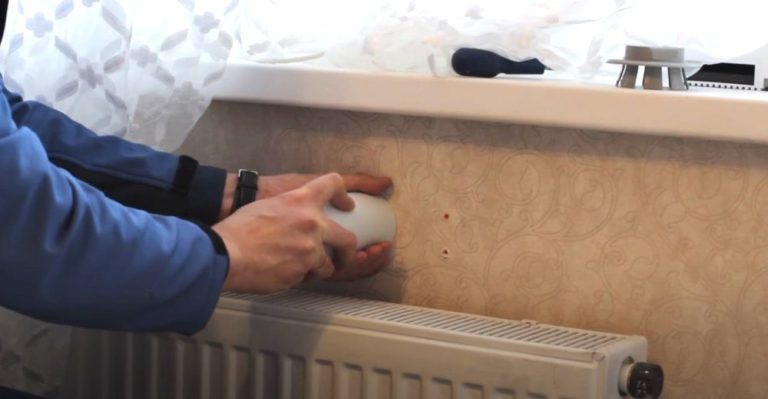

10. Прикрепете включената тръба на канала с уплътнение с отрязана дължина и я поставете в подготвения отвор. Покрийте канала с решетка отвън.

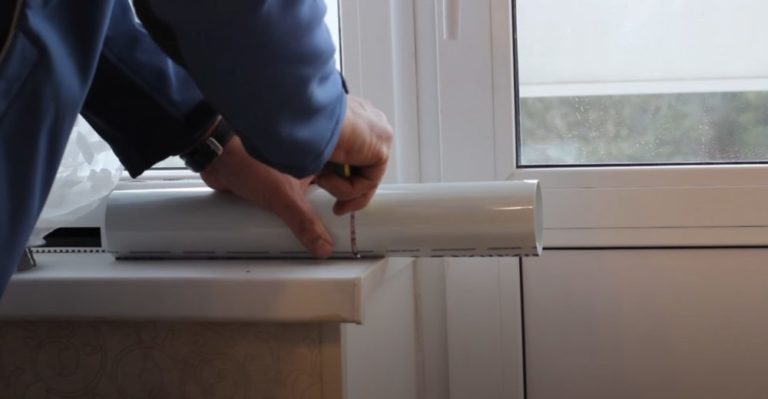

11. Използвайте нож, за да отрежете частта от тръбата на въздуховода, която стърчи в апартамента. Оставете 1 см разстояние от стената.

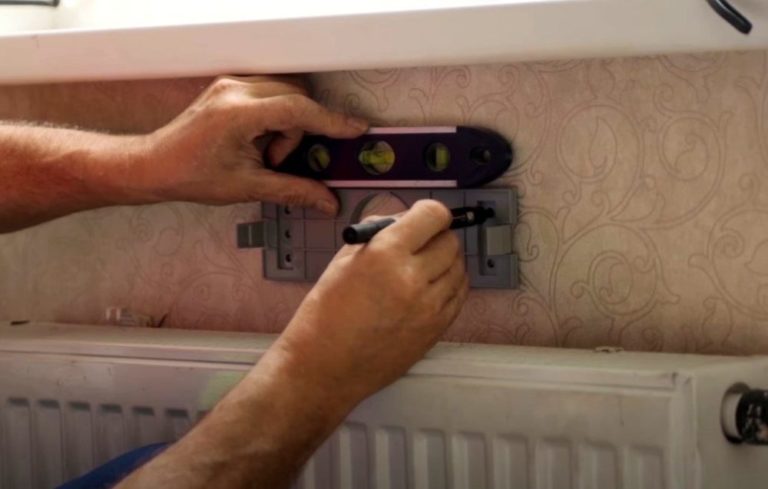

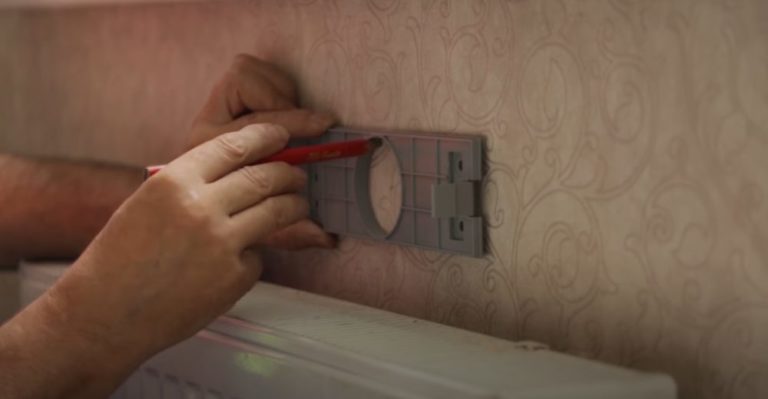

12. Поставете тялото на вентила към отвора с издадения ръб на въздуховода. Подравнете го с нивелир и маркирайте монтажните отвори.

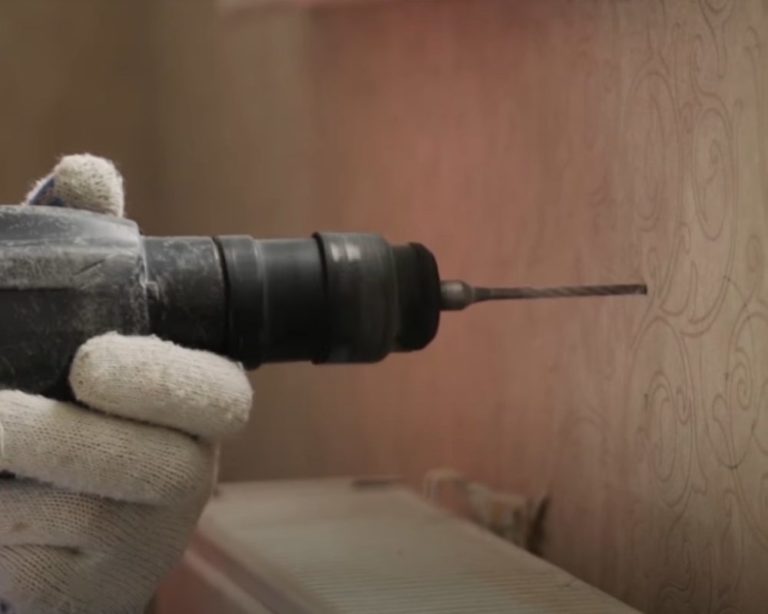

13. Пробийте отвори за монтаж на тялото на клапана според маркировките.

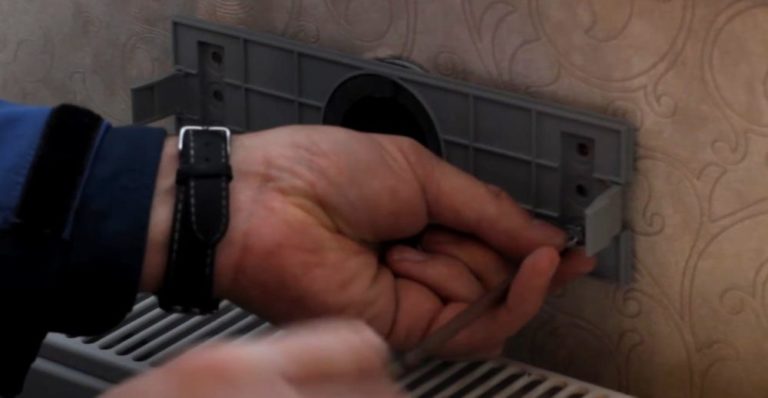

14. Поставете пластмасови дюбели в подготвените отвори. Закрепете корпуса с винтове.

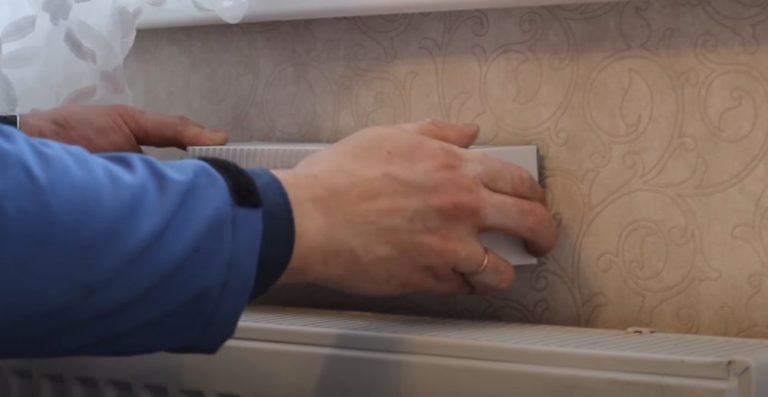

15. Монтирайте филтъра и другите компоненти на клапана в корпуса.

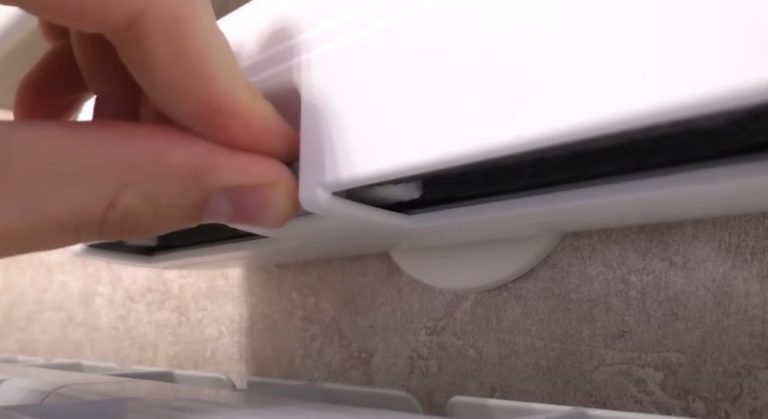

16. Проверете сглобения клапан за правилна работа. Доближете горяща свещ до отвора с клапата. Пламъкът трябва да бъде отклонен в апартамента от входящия въздушен поток.

Клапанът за принудително подаване на въздух се монтира по подобен принцип. Допълнителните стъпки ще включват окабеляване на вентилатора.

Когато избирате вентил за апартамент, имайте предвид дебита на въздуха на подаващия въздух агрегат. Дебитът на въздух на човек трябва да бъде: 30 м3 на спалня³/час, кухня – 60-90 м³/час, баня – 25-50 м³/час. Намерете стандартите от таблици, достъпни онлайн.
