Вентилация на канализацията в частен дом – научете за различните видове и примерни схеми, както и за самостоятелно инсталиране

Животът в селска къща понякога може да бъде свързан с доста неприятните последици от липсваща или неадекватна канализационна система. Тези дефекти могат да се проявят под формата на проникване на изпарения в жилищното пространство. неприятни миризми (разберете причините за появата им) или звукът от оттичаща се вода. Тези неудобства в частен дом могат да бъдат елиминирани чрез вентилация на канализационната система.

Тази статия разглежда подробно всички аспекти, свързани с инсталирането на канализационна вентилационна система.

Ще разгледаме подробно как се инсталира вентилационна система, различните ѝ видове (вакуумна вентилна, естествена, принудителна и др.), различните ѝ схеми за монтаж, материалите и инструментите, необходими за монтажа, как се прави дефлектор и потенциалните недостатъци на вентилацията в частен дом.

Диаграми за монтаж на вентилационни тръби

Това е надежден начин за елиминиране на описаните по-горе ефекти, като се премахват миризми през вентилационната система. По този начин се елиминират и неприятните звуци, тъй като се създава допълнителен въздушен поток, елиминиращ сифонния ефект.

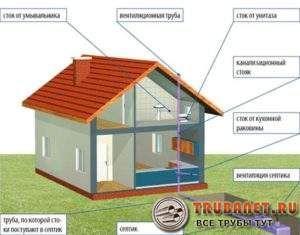

Използват се няколко схеми за вентилация на канализационни системи в частен дом:

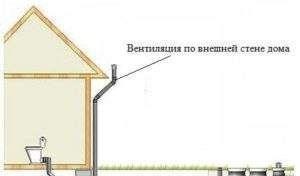

• стенен външен монтаж, при който тръбата се извежда извън къщата и се закрепва със скоби;

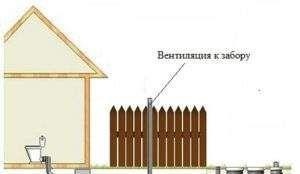

• отдалечено местоположение – тръбата се намира на повече от 5 метра от къщата и е прикрепена към всеки удобен обект, например ограда;

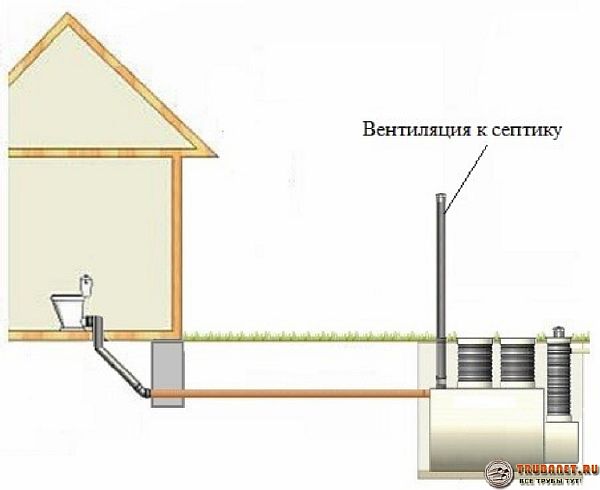

• монтаж на вентилационна тръба в тялото на септичната яма, която се намира на разстояние 5–20 метра от къщата.

За всички горепосочени вентилационни системи е задължително да се защити горният край с капачка. Като капачка най-често се използват дефлектори, подобряващи вентилационните условия в помещението.

Вентилация през вентилационна тръба

Този термин се отнася до тръба, която е продължение на щранг. В горния ѝ край е монтиран ревизионен отвор, а вентилационната тръба е продължение на този отвор.

Вентилационна тръба. Премахнете миризмата от канализацията в дома и двора си.

Горният край на комина трябва да е над билото на покрива и да е разположен на поне четири метра от най-близкия прозорец. В противен случай в жилищното пространство може да проникне неприятна миризма.

Очевидно е, че размерът на напречното сечение на канала за отпадъчни води трябва да съответства на размера на напречното сечение на щранга, чието продължение е той. Най-често срещаният размер е 110 милиметра.

Разберете! Как да го направя правилно вентилация в частна къща: какво да изберем, как да го аранжираме, кой тип да изберем - естествено, принудително или комбинирано, схеми за аранжиране.

Изходът на вентилатора е по същество вид вентилация с вътрешно разположение. Основният проблем при този тип вентилационна инсталация е пресечната точка с тавана и покривния пай.Но строителният пазар е напълно оборудван с устройства за такъв преход за покриви с всякакъв наклон.

Вентилация с вакуумни клапани

Неприятните миризми от канализацията се причиняват от неизправни сифони в тоалетни, мивки или умивалници. Това може да се случи, когато отпадъчните води внезапно се изхвърлят в щранга.

За определен период от време тя е напълно блокирана от отпадъчни води, създавайки вакуум в щранга. Този вакуум естествено изтегля течност от водния затвор в канала, създавайки канал между дренажната система и жилищното пространство.

Това явление може успешно да се предотврати чрез инсталиране на отводнителна тръба, която изравнява налягането в щранга. Нека си представим обаче, че я инсталираме през два тавана. Това е досадно и разходно!

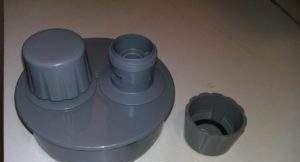

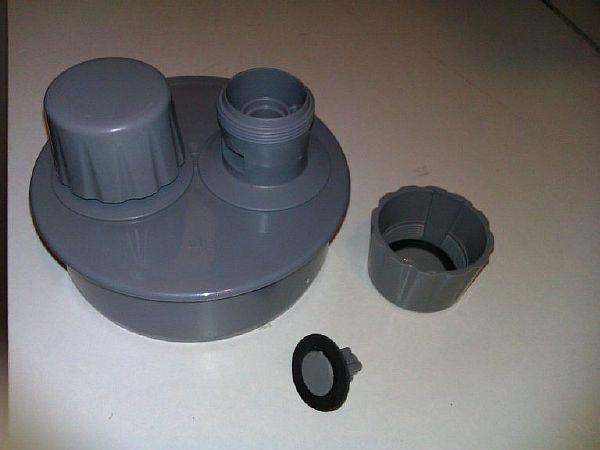

Вместо такова устройство можете да се справите с вакуумен клапан, който е инсталиран вместо вентилационния канал.

С увеличаване на налягането в щранга, спирателният вентил притиска плътно към седалката, предотвратявайки изтичането на въздух. При рязко изпускане, вентилът се отваря леко, компенсирайки промяната в налягането в системата. Сифонните вентили не се повреждат.

Капакът на спирателния вентил работи единствено под собственото си тегло, което е достатъчно, за да изпълнява предназначените си функции. Трябва да се отбележи, че с течение на времето капакът може да се замърси с прахови отлагания по повърхността си, тъй като работи в условия на висока влажност.

Следователно, той трябва периодично да се отстранява и почиства от отлагания. Вакуумният клапан трябва да се монтира директно върху горната част на канала след проверка.

Това устройство може да се използва само в отопляеми помещения.В противен случай, той ще замръзне и няма да може да изпълнява предназначените си функции.

Клапаните, предлагани на нашия пазар, се произвеждат от различни производители в Русия и Европа. Ценовият диапазон е изненадващ, вариращ от 170 до 1400 рубли. Внимателното разглеждане на конструкциите и практическите приложения не показва никакво основание за това.

Естествена вентилация на канализационните съоръжения

Осигуряването на спонтанна циркулация на въздуха във вентилационната система на дренажните системи се осигурява чрез генериране на топлина в масата на канализационните продукти чрез естествени процеси на тяхното разлагане.

В този случай произведените газове имат по-висока температура и се издигат нагоре, осигурявайки циркулация и отделянето им в околната среда.

Но те имат една неприятна характеристика - запалимост.

Следователно, съоръженията за съхранение и натрупване на отпадъци са запалими, а ако са налични големи количества, те могат да бъдат дори експлозивни. Изгребните ями са особено опасни в това отношение.

Следователно, вентилацията е от съществено значение в такива съоръжения. В момента основният материал за вентилация са пластмасови тръби с диаметър 100-110 милиметра. Тръбата се простира от под капака на изгребната яма до вентилирано помещение на 4-5 метра разстояние.

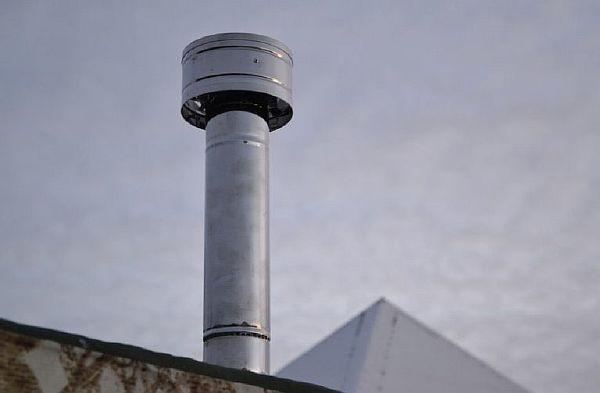

За да се подобри ефективността на изпускателната система, върху нея е монтиран дефлектор. Освен че предпазва горния край на тръбата от запушване с листа и други отпадъци, това устройство активно увеличава въздушния поток. Активното отвеждане на въздуха през дефлектори обаче работи само при ветровити условия.

В безветрени райони е препоръчително да се използват аксиални вентилатори с ниска мощност за отвеждане на отработените газове, за да се осигури принудително отстраняване на газове от канализацията.

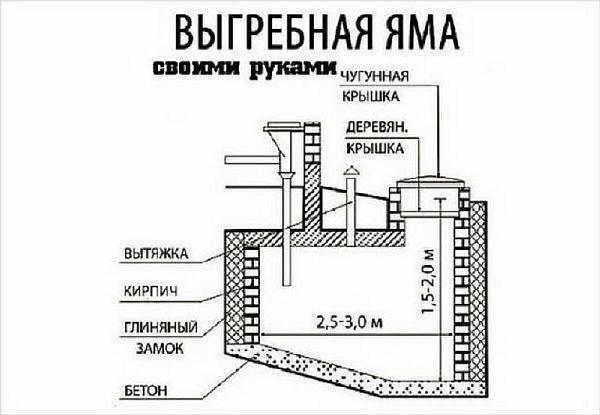

Външната вентилация е организирана по същия начин. във филтърни кладенци и септични ями.

За да се премахнат силните миризми в самата изгребна яма, могат да се използват химикали.

Принудителна вентилация на канализационни системи

Съгласно действащите строителни норми, нискоетажните индивидуални сгради могат да се използват без инсталиране на канализационна тръба. Това зависи от броя на живущите и броя на използваните ВиК инсталации.

Вентилация на частен дом. Принудителна вентилация (общ преглед).

Размерът на щранг тръбата също е важен, тъй като сифоните се повреждат само когато напречното им сечение е изцяло запълнено с отпадъчни води. Алтернатива на канализационната тръба е вакуумният клапан, който надеждно компенсира колебанията на налягането в канализационната система.

Изпускателна вентилация

Както бе отбелязано по-горе, основната причина за теч в канализационната система е счупен сифон, което води до проникване на миризми от канализацията в частен дом.

Това обаче не е единствената причина. В домове, посещавани периодично, като например лятна къща, неизправност в сифона може да бъде причинена от сухота. Когато водопроводът е оставен бездействащ за дълги периоди, водата в него изсъхва, отваряйки канала за канализационни газове. Когато собствениците се върнат, те са посрещнати от нездравословна атмосфера.

За да се елиминира тази причина за пробиви на канализационни газове, в къщата е инсталирана система за изпускателна вентилация.

Може да се разположи във вентилационни канали, монтирани по време на строителството, а ако такива не са предвидени в проекта, в квадратни или правоъгълни тръби.

По цялата дължина на такъв канал се монтират решетки, оборудвани с механизъм за затваряне. Това позволява въздушният поток да бъде напълно или частично блокиран, ако е необходимо. Горният край на вентилационната тръба се простира над билото на покрива и е защитен с капачка.

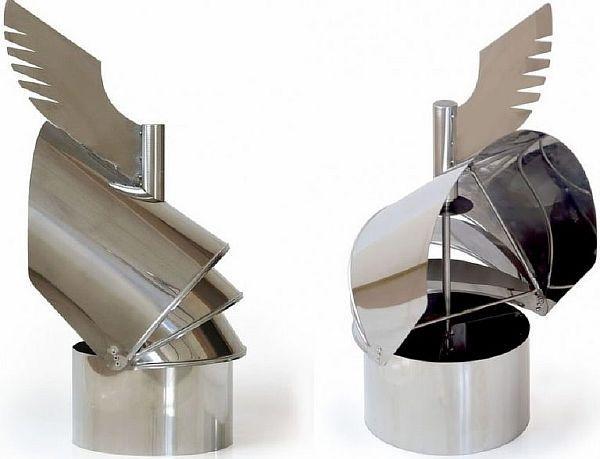

Дефлекторите често се използват като такъв капак. Когато се използват, изпускателната система става принудителна, работеща периодично само при ветровито време.

В спокойни райони обаче дефлекторите са неефективни, защото създават течение само при наличие на хоризонтален въздушен поток. Дефлекторите, монтирани в защитени от вятър зони, обикновено са неефективни.

В такива случаи е необходимо да се използват моторизирани вентилатори. Тяхната мощност е ниска и за малък частен дом е достатъчен агрегат с мощност 200-250 вата. Вентилаторите се предлагат в няколко вида:

• поле - в тях на вала на двигателя е монтирано работно колело, затворено в корпус с форма на охлюв;

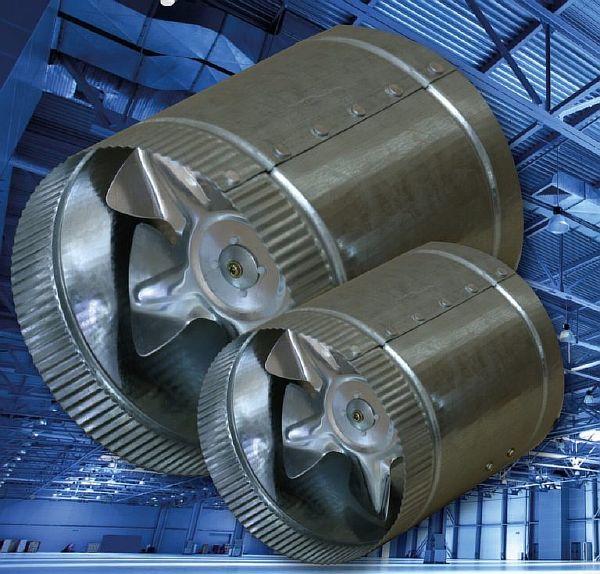

• Аксиален – монтиран директно във вентилационната тръба, въздушният поток се генерира от действието на винта.

Използването на изпускателна вентилация осигурява постоянно чист въздух във всички стаи на къщата.

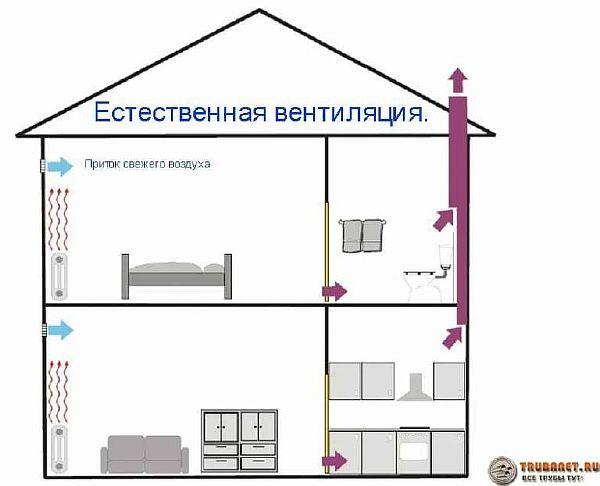

Вентилационни схеми за селска къща

Съвременната тенденция в крайградското строителство набляга на максималната херметичност. Това несъмнено има положителен ефект върху финансовите и икономическите показатели на сградата.

Но в същото време се нарушава обменът на въздух и безопасността на живот. В крайна сметка, един човек се нуждае от приблизително 30 кубически метра въздух на час, за да функционира нормално.

„Златното правило“ за вентилация в частен дом

За правилното проектиране на вентилационните системи е необходимо да се вземат предвид техните специфични характеристики:

1. Качеството на въздуха в помещенията е значително повлияно от външните условия на строителния район и състава на материалите, използвани по време на строителния процес.
2. Методите за управление на отоплителните системи, климатичните и вентилационните устройства са важни.
3. Не използвайте битови химикали, които отделят вредни вещества и не се препоръчват за употреба в затворена среда.
4. Има специфични стандарти за състава на въздуха в различни помещения, като бани, спални, фитнес зали и други.
5. Необходимо е да се вземат предвид физиологичните характеристики на всеки човек, живеещ в къщата, например наличието на алергични реакции към определени вещества и материали.

За висококачествена вентилация на помещенията на селска къща се използват комбинирани системи за захранване и изпускане, които работят съгласно схемата по-долу.



Проблеми с вентилацията могат да възникнат по различни причини, но най-често те са причинени от дълги хоризонтални участъци от тръбопроводи и множество завои. В такива случаи се използва принудителна вентилация.

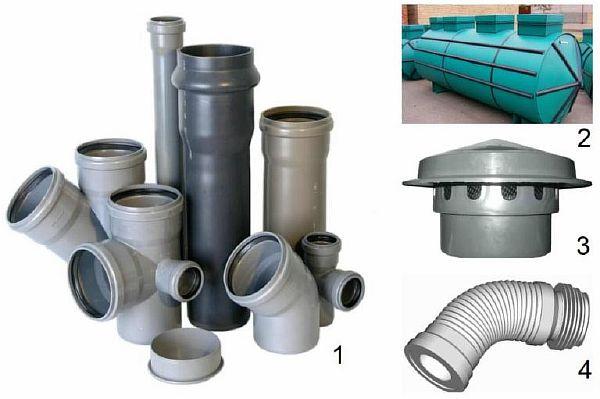

Материали и монтаж на канализационна вентилация

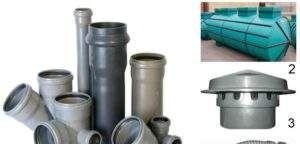

За канализационните системи в нискоетажните крайградски къщи се използват същите материали, както и в градските жилища. Полиетиленовите тръби обикновено са най-популярни, но размерите им са минимални.

Така че, за щранга се използват тръби с диаметър 110 милиметра и съответните фитинги. Естествено, вентилационният отвор се прави от същата тръба. Ако частната къща няма специална шахта за такава вентилация, от горния край на щранга се прави огъване и въздуховодът се прокарва по стената на къщата.

Горният край на тръбата с капачката ѝ се простира над билото на покрива. За малка сграда обикновено се избира вентилационна тръба с диаметър 50 мм, която да съответства на щранга, но това рядко се прави. В този случай рискът от запушване с канала е твърде висок, което води до загуба на водния затвор в сифона.

Канализацията смърди. Ние я поправяме. Ние я предотвратяваме.

Как сами да си направите дефлектор

Самостоятелната вентилация на канализацията в частни домове обикновено включва използването на дефлектор. Това е необходимо за увеличаване на тягата във вентилационните канали.

За да направите дефлектор сами, трябва да изпълните серия от последователни стъпки:

1. Изберете неговия модел.
2. Направете чертежи с размери, мащаб 1:1.
3. Подгответе необходимите инструменти.
4. Изберете и закупете материали.
5. Направете шаблони на частите от картон.
6. Сглобете модел на дефлектор от картон, като промените размерите на частите, ако е необходимо.
7. Направете частите на дефлектора, използвайки шаблоните.
8. Сглобете устройството от метал.

Избор на модел

За самостоятелен монтаж е най-добре да изберете най-простия модел, който осигурява ефективно извличане на вода от канализационната система в частен дом.

Дефлектор „Направи си сам“. Всеки може да го направи.

Основният размер е диаметърът на отпадъчната тръба, от който се определят параметрите на останалите части.

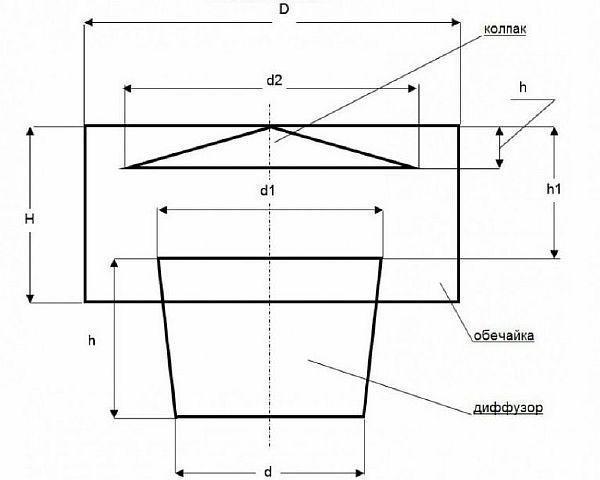

Разработване на чертежи

Първо, трябва да начертаете монтажен чертеж на продукта и да изчислите размерите за свързване, както и параметрите на всяка отделна част. След това трябва да създадете разгънати чертежи на всички части в реални размери и в мащаб. Чертежът трябва да бъде пренесен върху картон.

Подготовка на инструментите

При проектирането на дефлектора се вземат предвид технологията на сглобяване и инструментите, необходими за производството. Във всеки случай обаче е необходимо да имате:

1. Най-простите инструменти за рисуване за създаване на техническа документация са линийка, триъгълници с 30 и 45 градуса, транспортир и пергел.
2. Металообработващи ножици за рязане на ламарина.
3. Пила – за премахване на грапавини.
4. Маркер, използван за маркиране на части.
5. Бормашина за пробиване на отвор за крепежни елементи.
6. Свредла за метал.
7. Чук за механик.
8. Менгеме.
9. Шило.
10. Картонени ножици.

Изброеният инструмент е достъпен за всеки практичен собственик.

Материали за изработка на дефлектор

Основният материал е ламарина. Критериите за избор са наличност и бюджет. Можете сами да направите дефлектор за вентилация на канализационен щранг в частен дом. За да направите това, ще ви е необходимо:

1. Лист от неръждаема стомана с дебелина 0,25-0,5 мм. Това е най-добрият избор по отношение на издръжливостта.
2. Алуминиев лист с дебелина 0,4-0,8 мм. Почти толкова издръжлив, колкото неръждаемата стомана.
3. Листове от други метали – мед, титан, цинк и други подобни.
4. Поцинковани стоманени листове с дебелина 0,4-0,6 мм. Най-разпространеният материал по отношение на цена, качество и достъпност.
5. Картон с дебелина 1,0-1,5 мм за изработване на модели и разгъване на части.
6. Нитовете са стандартни алуминиеви или издърпващи се.

С напредването на работата може да са необходими и други помощни материали.

Изработване на устройство

Първо, трябва да изрежете картонени макети на частите на устройството. След това ги сглобете в макет на дефлектора, като закрепите частите с телбод.

Домашен дефлектор за вакуумен стек, част 1 (производство)

След като проверите всички размери на картонените компоненти, използвайте шило, за да направите дупки на местата, където ще бъдат монтирани нитовете. Моделът се разглобява и металните части се изрязват, като се използват сканираните шаблони. Използвайки маркировките на шилото, пробийте дупки за крепежните елементи.

След това се сглобява.

Значителни недостатъци във вентилацията на канализационната система

Недостатъчната вентилация на канализационен щранг в частен дом бързо се проявява с неприятни миризми. Най-честите причини са:

• недостатъчен размер на канализационната тръба, водещ до повреда на сифоните;
• дългосрочен престой на водопроводното оборудване, водещ до тяхното изсъхване;
• появата на пукнатини в канализационните тръби поради нарушаване на правилата за монтаж.

Канализационният абсорбатор в частен дом е от решаващо значение за създаването на комфортни условия на живот.
