Вентилацията в дома е инженерна система, предназначена да подаде свеж въздух и да отстрани застоял въздух. Тя работи на принципа на естествено или принудително движение на въздуха.
За да инсталирате вентилационна система, е необходимо да инсталирате отвори за входящи въздух, изпускателни отвори, въздуховоди и оборудване. В тази статия ще разгледаме подробно различните видове вентилация в рамкова къща, коя система да изберете и как да я инсталирате сами.
- Вентилационно устройство
- Видове вентилация в рамкова къща
- Естествен обмен на въздух
- Неорганизиран метод на вентилация
- Организиран метод на вентилация
- Принудителен обмен на въздух
- Организация на принудителна вентилация
- Организация на изпускателната вентилация
- Организация на захранваща и изпускателна вентилация
- Организация на захранваща и изпускателна вентилация с рекуператор
- Смесен обмен на въздух
- Коя вентилационна система да избера?
- Направете вентилация със собствените си ръце
- Правим изчислението сами
- Правим проект, чертаем диаграма
- Извършваме монтаж на оборудване
- Отговори на често задавани въпроси
- Видео инструкции
Вентилационно устройство
Вентилацията в рамкова къща може да бъде организирана по различни схеми, но всяка комунална линия има една и съща цел: да създаде обмен на въздух в запечатано пространство. Дизайнът на системата зависи от начина, по който тя доставя въздух вътре и отвежда отработения въздух навън.
Един лесен начин да създадете движение на въздуха между стаите е да оставите пролуки в долната част на интериорните врати.
Осигурете приток на свеж въздух отвън през вентилационни отвори или стенни въздухозаборници с вентилационни решетки. Мръсният въздух ще бъде изхвърлен през кухненския абсорбатор. Тази система е проста и евтина, но неефективна.
За правилен обмен на въздух е необходима пълна вентилация във всяка стая на рамкова сграда. Комуналните услуги са по-сложни и ще струват повече на собственика на имота.

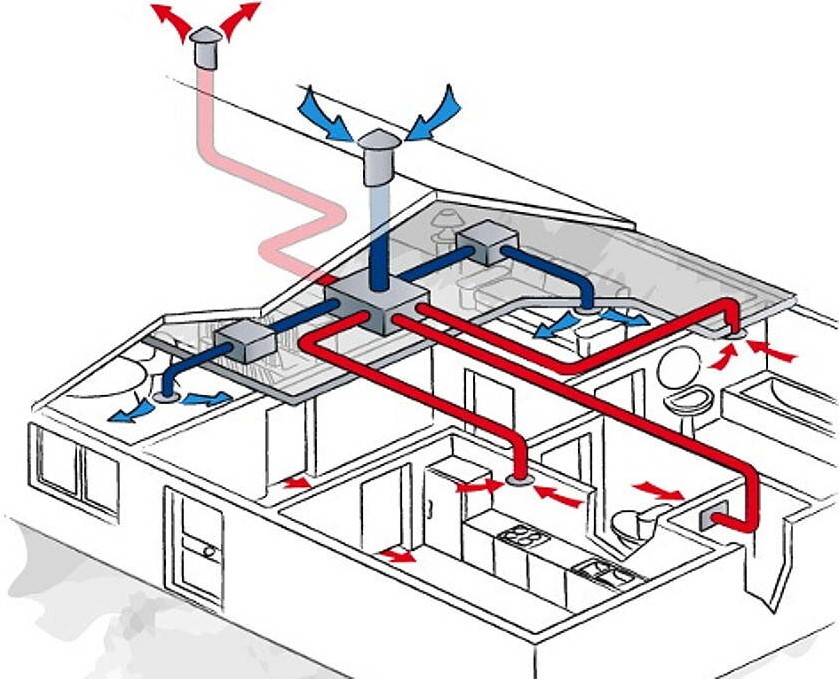

Независимо от избраната схема и конфигурация, вентилацията се състои от 3 работни блока:
- Притоците са канали и отвори в долната част на фасадата на стената за всмукване на въздух от улицата.
- Абсорбаторите са канали и отвори под тавана, а кухненските абсорбатори над печката се използват за отстраняване на мръсния въздух от къщата.
- Въздушните потоци са отвори, решетки, пролуки в прегради и врати за циркулация на въздушни маси между помещенията.

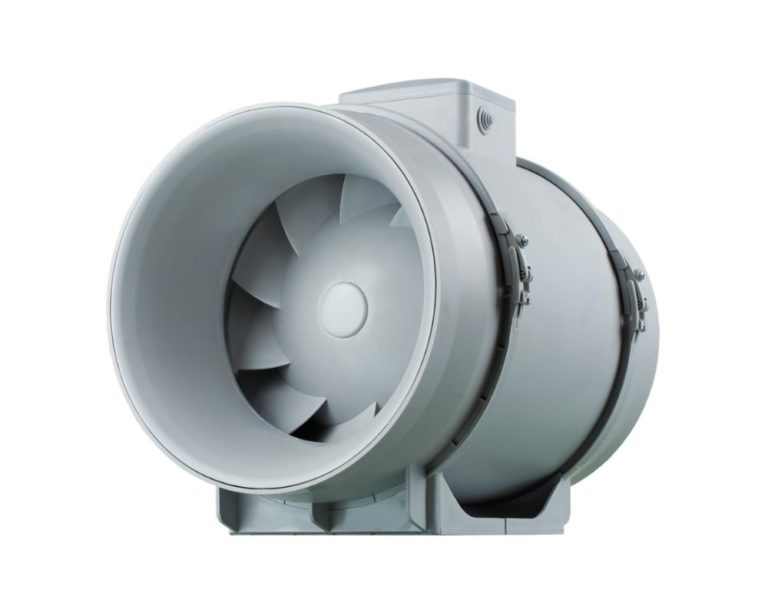

Монтирането на вентилатори ще помогне за ускоряване на процеса на циркулация. Електрическо оборудване се монтира на вентилационните отвори за подаване и изпускане на въздух. Каналните вентилатори трябва да се монтират в тръбата, ако проектът на комуналната система включва въздуховоди. Оборудването варира по мощност и посока на въздушния поток.
Към качулката инсталирайте вентилатор за изпускане на паритеОборудвайте входящия въздуховод или вентилационен отвор с оборудване, което засмуква въздух отвън. Определянето на капацитета на вентилатора изисква инженерни изчисления, като се вземат предвид обемът на помещението, броят на обитателите и други фактори.
Ефективна вентилация се постига чрез инсталиране на рекуператор. Този уред насочва въздушния поток през себе си. Циркулиращият въздух може да се нагрява, охлажда, овлажнява и пречиства чрез филтър. Броят на функциите зависи от дизайна на рекуператора.
Препоръчваме ви да прочетете инструкциите самостоятелно сглобяване на рекуператори за въздух със снимки и видеоклипове + диаграми.
Рамката на дървената къща е запълнена с топлоизолация, но дизайнът изисква вентилирани стени. Трябва да се осигури и обмен на въздух под пода, за да се отстранят водните пари. За да се вентилира подподовото пространство, монтирайте вентилационни отвори във основите.

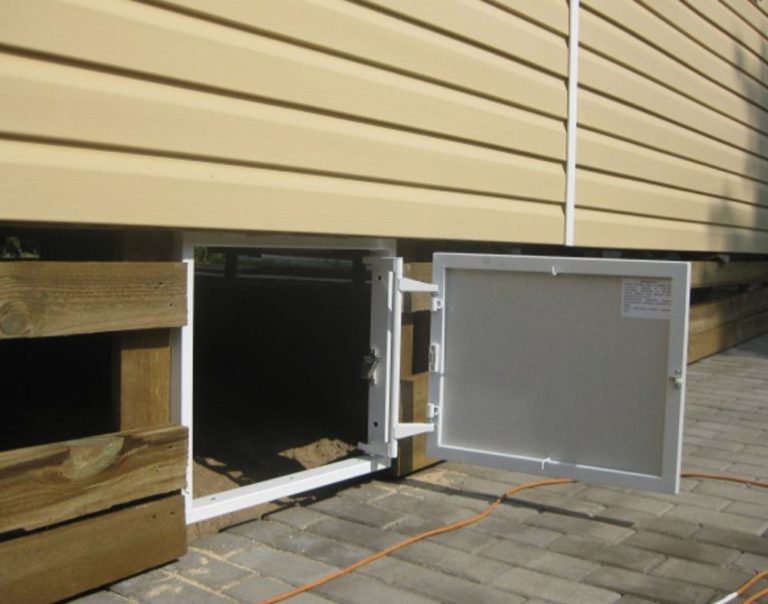

Изрежете отвори в пода с напречно сечение 0,04 м2Можете да проветрявате подовото пространство през вентилационни отвори или да инсталирате сложна система от канали.
Видове вентилация в рамкова къща
Видът на вентилационната система обикновено се определя от метода за организиране на въздушния поток. Съществуват три вида циркулация:
В рамкова къща можете да инсталирате всеки от изброените видове вентилация.
Естествен обмен на въздух
Комуналната мрежа работи на базата на естественото движение на въздушните маси, без нужда от вентилатори. Циркулацията се постига чрез разлики в налягането и температурата на въздуха.
Естествената вентилация на рамкова къща може да се извърши по неорганизиран и организиран начин.
Неорганизиран метод на вентилация

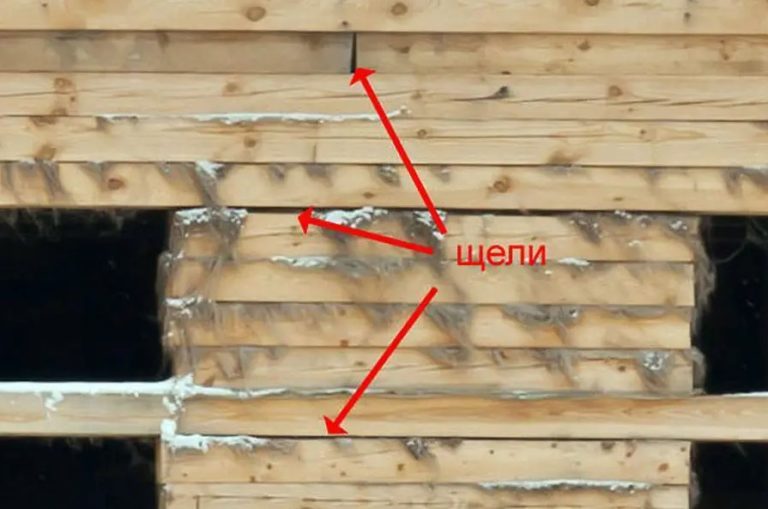

Сглобяеми сгради, особено стари и построени с нарушаване на технологиите, имат пропускиОрганизирана вентилация поради технически недостатъци наречен процеп.
Собствениците на рамкови къщи не е необходимо да купуват оборудване, да инсталират вентилационни отвори или въздуховоди. Въпреки това, простата и евтина шлицова вентилация има сериозни недостатъци:
- Степента на вентилация във всяка стая на рамкова къща зависи от посоката и силата на вятъра, както и от температурната разлика между външната и вътрешната част. Циркулацията на въздуха ще бъде силна, слаба или напълно отсъстваща. Собственикът на жилището няма контрол върху процеса на обмен на въздух.
- През зимата топлината излиза през пукнатини, което увеличава разходите за отопление на рамковите сгради. Поради температурните разлики се образува конденз. През зимата в пукнатините се образува лед. С настъпването на размразяването ледът се топи, овлажнявайки рамката, облицовката на стените и изолацията. Дървените конструктивни елементи започват да гният, а мократа изолация се уплътнява.
Прорезната естествена вентилация е подходяща за стопански постройки. В рамкова жилищна сграда, комуналната система трябва да бъде проектирана от инженер и контролирана от потребителя.
Организиран метод на вентилация

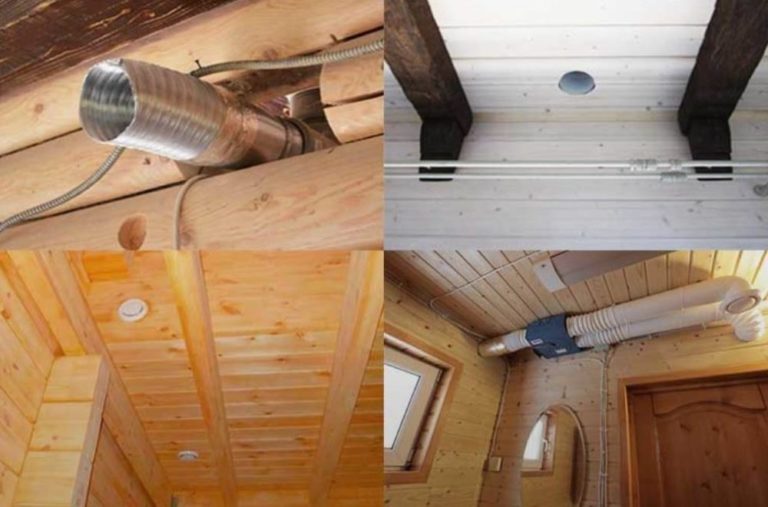

Организираната естествена вентилация се проектира от инженер. Системата може да се състои от вентилационни канали, изпускателни отвори, въздушни входове и въздушни клапи, но без вентилатори. Циркулацията все още се постига чрез разлики в налягането и температурата.
Разликата от слот вентилацията е способността на собственика на жилището да контролира обмена на въздух.
Чрез затваряне на вентилационни отвори или канали с амортисьори е възможно да се промени скоростта и обемът на движението на въздуха.
Естествената циркулация на въздуха остава недостатък на организираната вентилация. Съвременната рамкова къща има термоефект. Естествената вентилация е неефективна.
Комуналните системи не са в състояние да повишат качеството на въздуха до установените санитарни стандарти. В рамкова къща е по-добре да се избере принудителна вентилация, вместо естествена, или да се инсталира система за отвеждане на въздуха през комина на котела.
Принудителен обмен на въздух
Комуналната система работи чрез принудително движение на въздуха с помощта на вентилатори. Циркулацията се постига чрез скоростта на въздушния поток. Принудителната вентилация в рамкова къща може да се постигне чрез:
Трудно е сами да внедрите система за приточна и изпускателна вентилация с рекуператор на топлина. Инсталирането на приточен или изпускателен вентилационен отвор е по-лесно, но по-неефективно.
Организация на принудителна вентилация

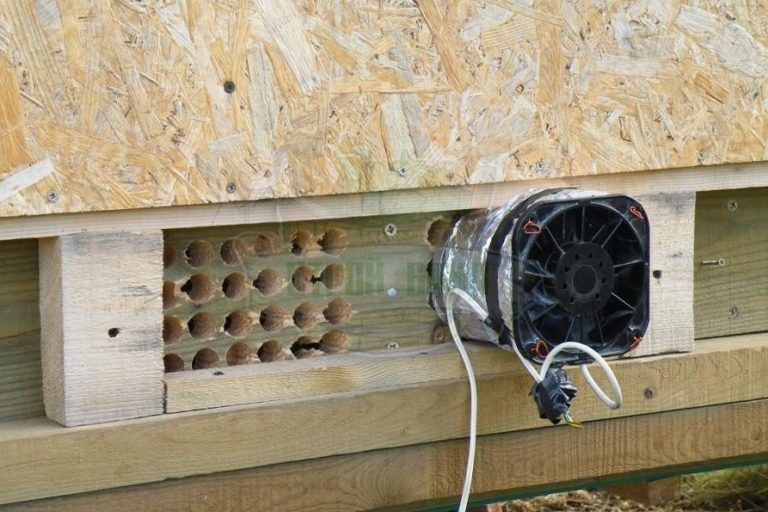

За да се създаде принудителен въздушен поток отвън в помещението, на стената се монтира вентилатор за подаване. По отношение на сложността на монтажа, вентилацията тип „приток“ в рамкова къща е най-проста.
Вентилатор, монтиран във всмукателния отвор, засмуква въздух отвън. Тази сила вкарва въздуха в помещението. По-нататъшната циркулация се осъществява по естествен път. Въздухът преминава през процепите във вътрешните врати.
Изпусканият мръсен въздух се изпуска навън през кухненския абсорбатор, комина на бойлера, отворени прозорци или специално проектирани вентилационни отвори с клапани.
Препоръчително е вентилаторът за подаване да бъде оборудван с филтър, за да се гарантира, че въздухът, влизащ в помещението, е почистен от прах, бактерии и неприятни миризми. През зимата ще е необходим нагревател, който да затопля входящия въздух.
Организация на изпускателната вентилация
Технологията за монтаж на принудително отвеждане на въздуха е подобна на тази за подаване на въздух. Мястото на монтаж се различава. Вентилаторът за отвеждане на въздуха се монтира във вентилационен отвор на прозорец или специално проектиран вентилационен отвор.
Оборудването изтласква замърсения въздух от къщата навън. Циркулацията в сградата се осъществява по естествен път. Пресен въздух се засмуква отвън през други отворени отвори, пукнатини и специални вентилационни отвори с клапани.
Не е необходимо загряване на отработения въздух с нагревател. Филтрацията е необходима при отвеждане на силно замърсен въздух от кухня, баня или стая на болен. Санитарните разпоредби забраняват замърсяването на околната среда с вредни емисии.
Организация на захранваща и изпускателна вентилация

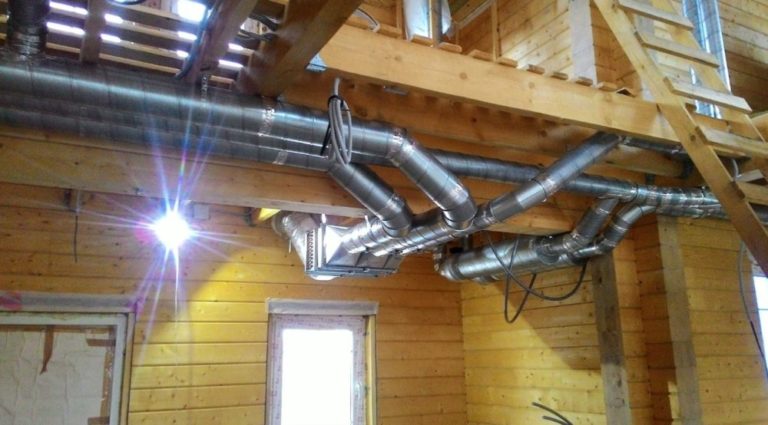

Инженерната система съчетава принудителна вентилация с принудителна и изпускателна вентилация. Приточните и изпускателните канали, оборудвани с вентилатори, са свързани с кръгли или правоъгълни въздуховоди.
Инсталирането на система за захранване и изпускане е по-трудно и скъпо, но по отношение на качеството на въздухообмена, комуникационната мрежа е по-подходяща за рамкова къща.
Вентилационните канали могат да преминават през жилищни помещения или да бъдат разположени на едно място. Разработва се общо разположение за цялата рамкова сграда и отделно разположение за всеки етаж или стая.
Независимата вентилация ще струва много на собственика на имота, но ще му позволи да създаде собствен микроклимат във всяка стая.

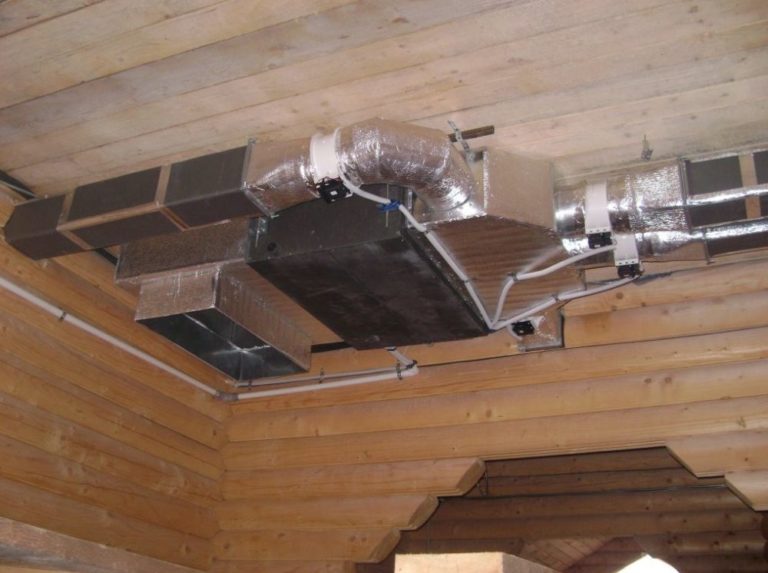

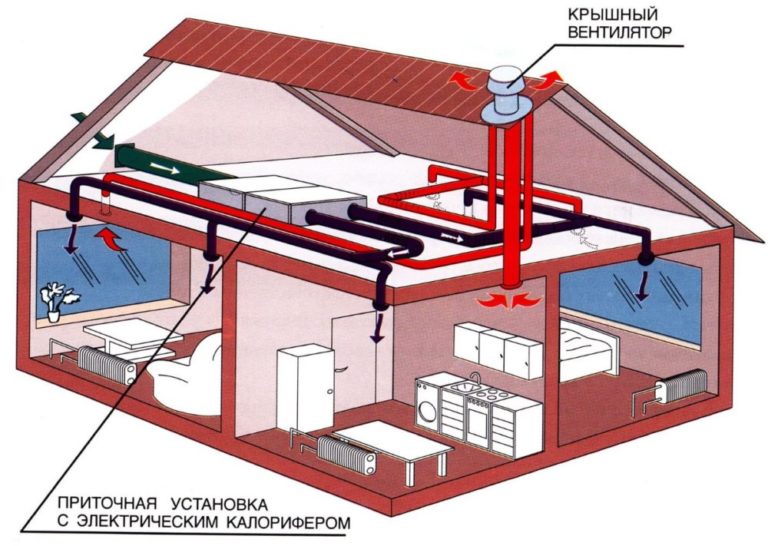

Организация на захранваща и изпускателна вентилация с рекуператор

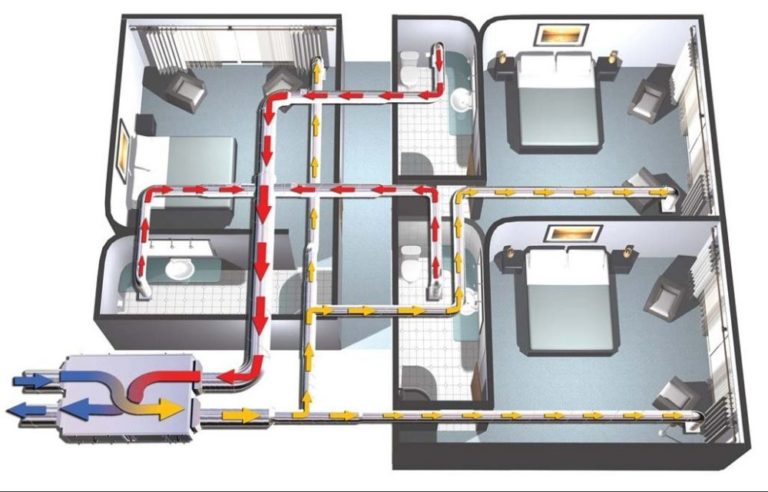

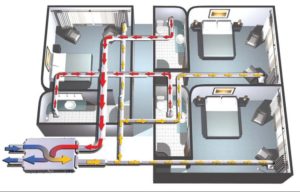

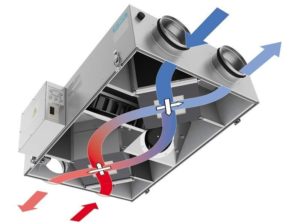

Ефективността на системата за подаване и изпускане на въздух се повишава чрез инсталиране на рекуператор. Уредът се състои от канали, които отвеждат студен въздух отвън и топъл въздух отвътре.
След топлообмен, затопленият въздух навлиза в помещението през каналите. Загубите на топлина от рамковата къща са намалени, което позволява на собственика на имота да спести от разходи за отопление.
Агрегатите за рекуперация на топлина се различават по дизайн и функционалност. Има високопроизводителни агрегати за целия дом и по-малки модели за една стая.
Стандартният рекуператор има стандартни функции, като байпас за деактивиране на рекуперацията и нагревател за допълнително затопляне на въздуха през зимата. Усъвършенстваните модели са оборудвани с допълнителни вентилатори, филтри и автоматично управление с дистанционно управление.

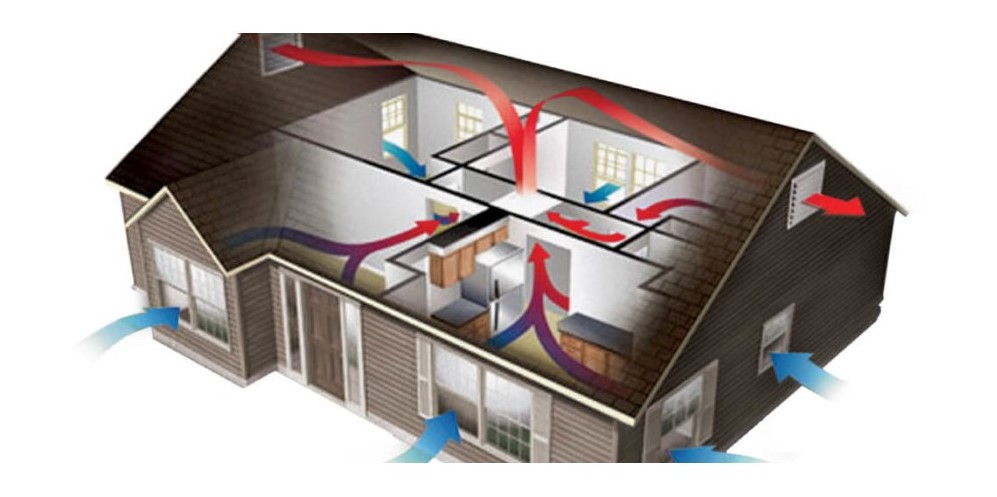

Смесен обмен на въздух

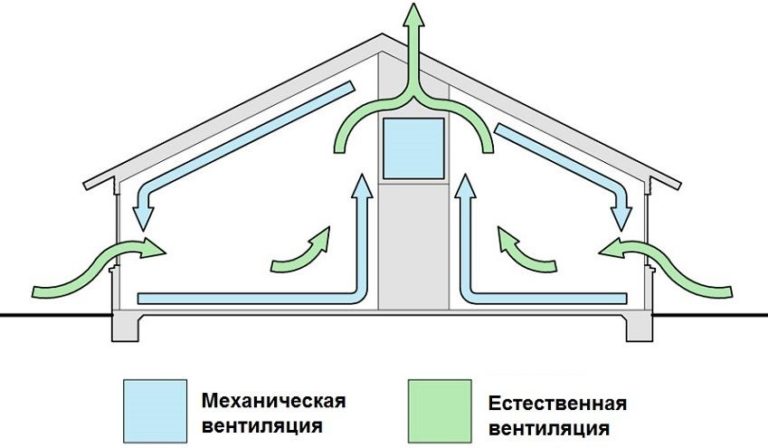

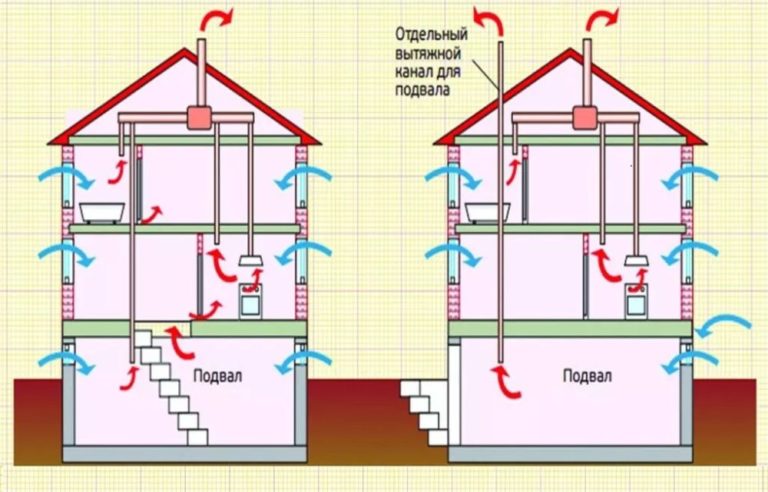

Инженерната система се нарича комбинирана, защото съчетава принудителна и естествена вентилация. Това е добър вариант за големи рамкови къщи, където е необходимо да се регулира скоростта на обмен на въздух в различните помещения.

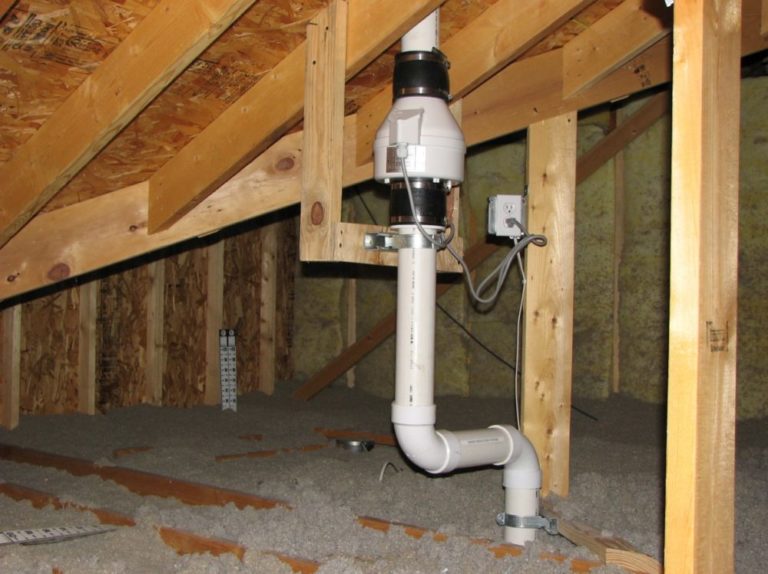

В рамкова къща принудителната вентилация може да се осигури чрез абсорбатор с вентилатор, монтиран през стената в кухнята или банята. Всекидневните са снабдени с естествена вентилация чрез вентилационни отвори с клапани.
Друг пример е инсталирането на принудителна система за подаване и изпускане на първия етаж, докато обменът на въздух на второто ниво на рамкова къща се извършва по естествен път.
Коя вентилационна система да избера?
Схемата за вентилация се определя, като се вземат предвид бюджетът и желанията на собственика на имота, параметрите на сградата и броят на живеещите там хора.
Рамковата конструкция има две предимства: вентилационната система е обмислена на етапа на проектиране, а вътре в стените има кухини, които са удобни за скриване на въздуховоди.
Собственикът на рамкова сграда ще определи схемата за вентилация, като вземе предвид предназначението:
- Икономически е ефективно да се оборудва лятна вила за сезонно ползване с евтина естествена вентилация. Това може да се постигне чрез инсталиране на въздуховоди или просто чрез инсталиране на вентилационни отвори с клапани през стената.
- Вентилационната система за селска къща, проектирана за целогодишна употреба, се усложнява допълнително от добавянето на абсорбатори с принудително изсмукване в кухнята, банята, гаража и сауната. Всекидневните могат да се вентилират по естествен път.
- В постоянно пребиваващи жилища е важно да се внедри система за принудителна вентилация. Ако бюджетът позволява, препоръчително е да се инсталира агрегат за рекуперация на топлина.

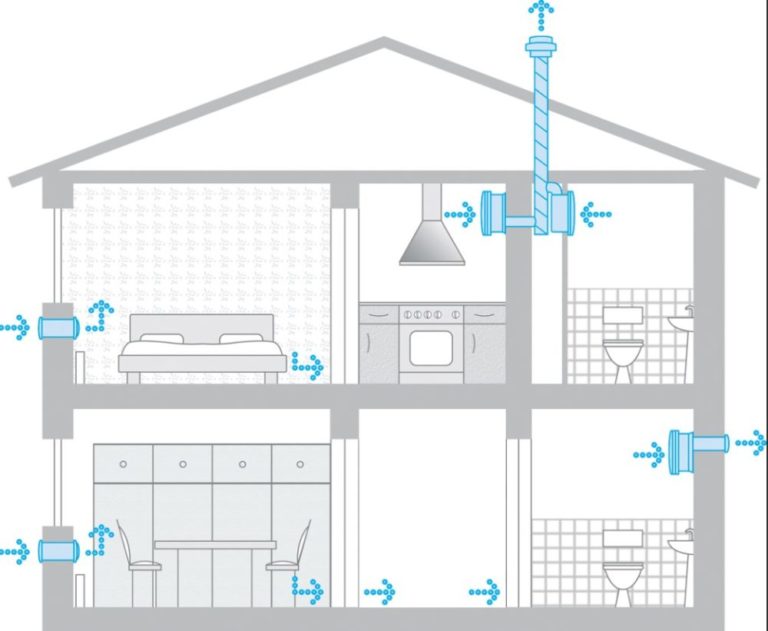

Терминът „диаграма“ се отнася до план за прокарване на въздуховоди и инсталиране на оборудване. Това зависи от разположението на къщата.
Няма общи планове, тъй като те се разработват индивидуално за всяка сграда. За примери вижте фотоколекцията.
Направете вентилация със собствените си ръце
Ако в помещенията е трудно да се диша и по стените се образува мухъл, това са първите признаци за липса на обмен на въздух. Каркасната къща изисква вентилация.
Редовната вентилация ще реши проблема временно. Важно е да се помисли как правилно да се проектира инженерната система, така че тя да бъде проста, евтина и ефективна.
Правим изчислението сами
Вентилацията функционира правилно, когато е инсталирана съгласно изчисленията. Скоростта и обемът на въздухообмена се регулират от SNiP 31-01-2003 и GOST 30494. Препоръчва се следното количество свеж въздух на човек на час:
- по време на сън или почивка – 20 м3/час;
- докато сте будни без усилие – 40 м3/час;
- по време на активна физическа активност – 60 м3/час.
Коефициентите на обмен на въздух са определени за помещения с различно предназначение. Можете да изчислите стойностите, използвайки нашите онлайн калкулатор.
Като се вземе предвид броят на постоянните и временните жители, изчислете скоростта на обмен на въздух на час за всяка стая и за цялата къща. Въз основа на тези изчисления изберете вентилационно оборудване с подходящ капацитет.

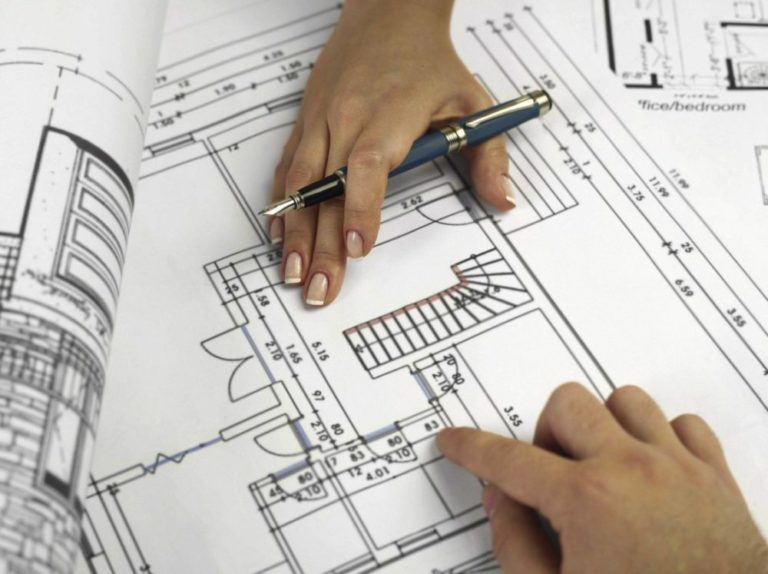

Правим проект, чертаем диаграма
Нежелателно е да се нарушава структурата на рамковите стени. Обикновено архитектите включват в проекта на къщата местата за входящи и изходящи вентилационни отвори. Всичко, което собственикът на имота трябва да направи, е да монтира входящите и изходящите вентили.
Проектирайте собствено разположение на въздуховодите за вашата стая, като вземете предвид лекотата на монтаж, естетиката и разположението на вашето жилищно пространство. Коминът от камина или печка може да се използва като изпускателен канал.
За да намалите съпротивлението на системата и да подобрите вентилационната ефективност, ограничете дължината на въздуховодите. Намалете броя на завоите, извивките и точките, където диаметърът на тръбите е стеснен.
Извършваме монтаж на оборудване
След като изчисленията са завършени и диаграмата е съставена, закупете оборудването. За монтажа ще ви трябват ВиК инструменти, пяна или уплътнител, крепежни елементи и анкерни болтове. Определете списъка с помощни материали въз основа на вида на инсталираното оборудване.

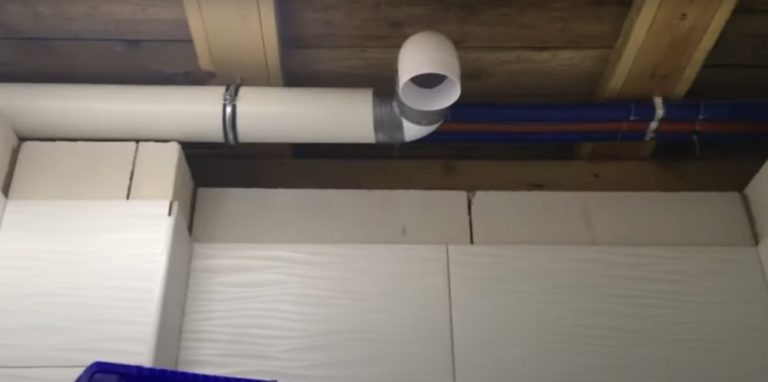

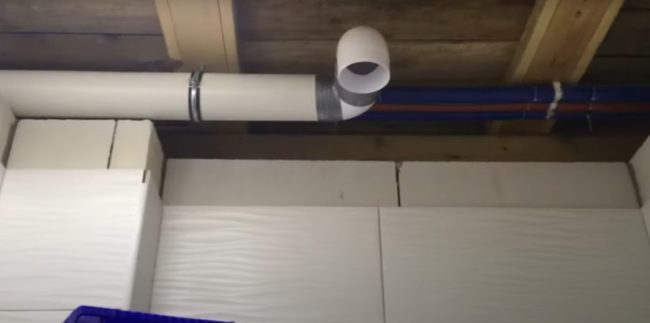

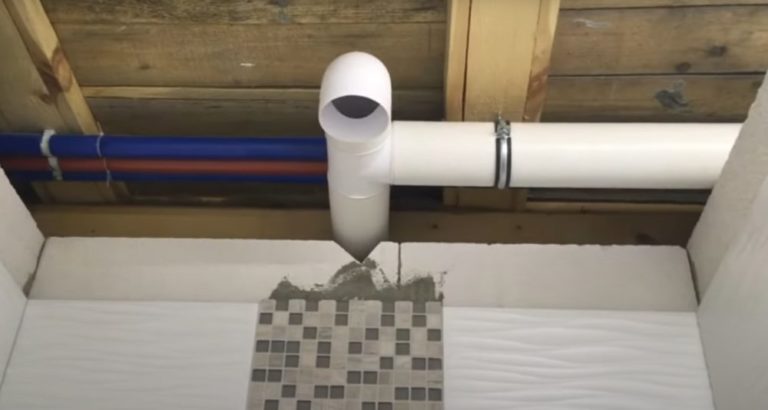

Пример за поетапно инсталиране на абсорбатор за душ и тоалетна.

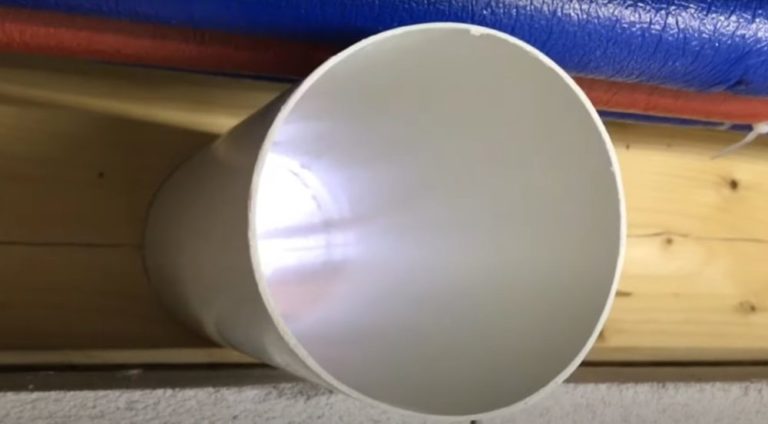

- В горната част на стената, изпънете парче PVC тръба за абсорбатора навън. Ако няма отвор, пробийте отвор в дървото с бормашина с бормашина. Изберете режещо свредло, което съответства на диаметъра на тръбата. След като втулката прилепне плътно в отвора, няма да е необходимо да запечатвате пролуките с пяна или уплътнител.

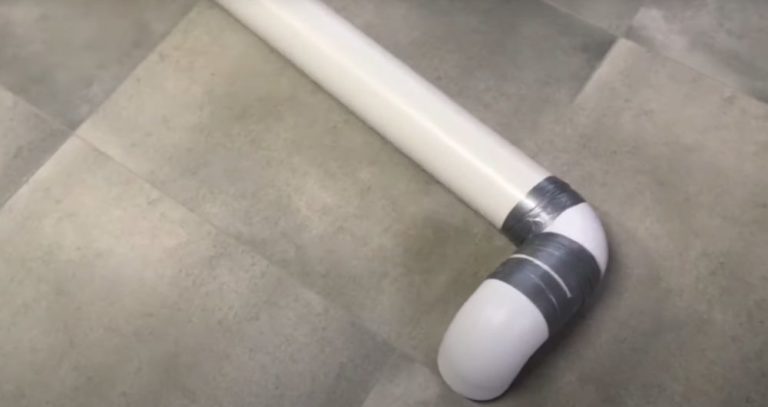

- Сглобете секцията на въздуховода на пода, използвайки тръби и фитинги. Проверете дали размерите на въздуховода съответстват на мястото на монтаж.

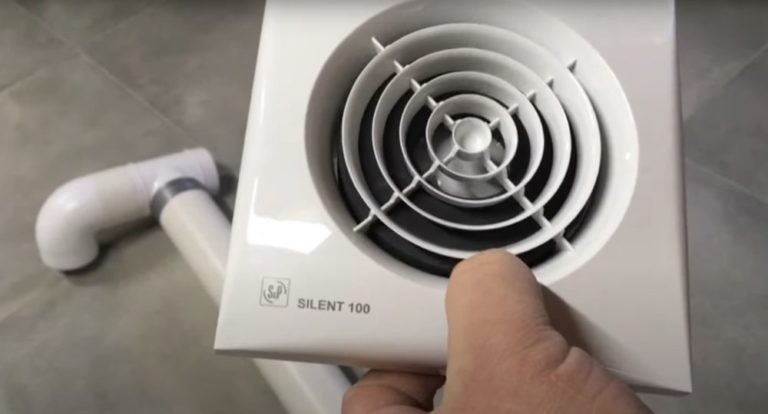

- Подгответе два вентилатора за изсмукване: един за тоалетната и един за душа. Свържете ги към захранването и ги тествайте за правилна работа.

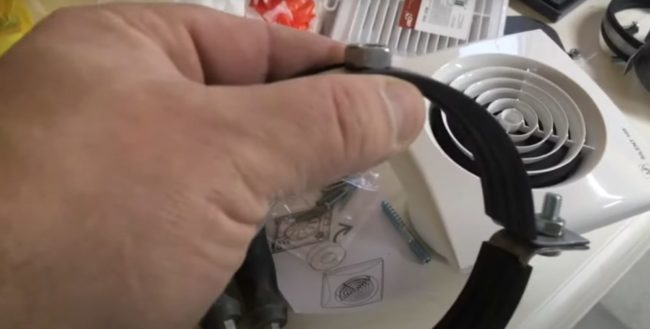

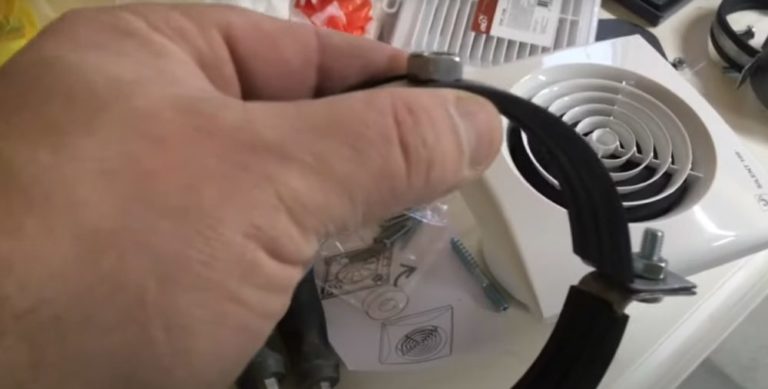

- Подгответе скоби и крепежни елементи за монтаж на оборудването. Закрепете частите към тавана с анкери и винтове.

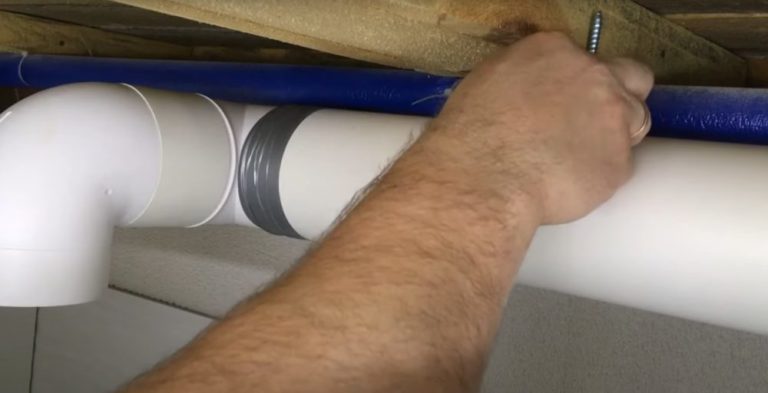

- Прикрепете предварително сглобена PVC тръба и фитинги към тавана. Използвайте скоби, за да закрепите тръбата. Свържете тръбата към муфата, излизаща от стената.
- От един общ канал трябва да има два абсорбатора с колена, насочени надолу, за душа и тоалетната.

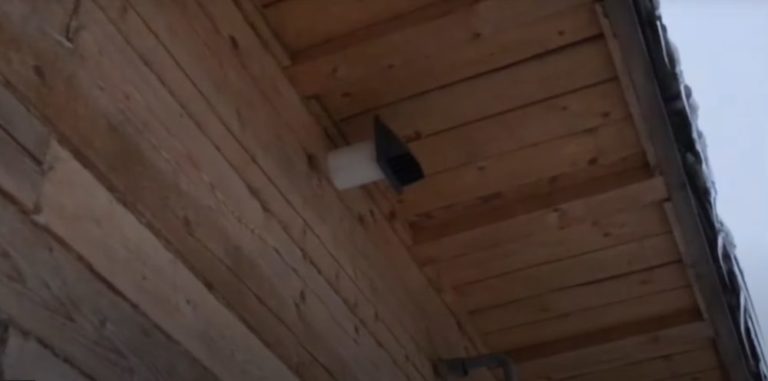

- Монтирайте възвратен клапан на тръбата, излизаща от стената от страната на улицата.
Монтирайте вентилаторите в колената на канала и ги закрепете със скоби и монтажни елементи. Свържете окабеляването и тествайте абсорбаторите. Всеки вентилатор ще работи независимо, отстранявайки застоялия въздух от тоалетната и душа през един канал.
Отговори на често задавани въпроси
Каркасната къща с изолация от експандиран полистирол създава термоефект. Вентилацията е необходима, за да се създаде благоприятен микроклимат за жителите и да се предотврати развитието на мухъл.
Вентилационната междина между външната обшивка и топлоизолацията е от съществено значение, защото предотвратява намокрянето и замръзването на изолацията. Тя служи и като канал за оттичане на конденза.
Всмукателните отвори се монтират отдолу, а изпускателните отвори се поставят под тавана. Каналите могат да бъдат скрити в кухините на рамковите стени или под облицовката на тавана. Топлообменник се монтира на тавана или в определеното пространство на закрито. Предлагат се и външни тела.
Монтажът на вентилация се извършва на етап груба работа, преди да започнат довършителните работи.
В целогодишно живеещ дом е най-добре да се инсталира система за принудително подаване и изсмукване на въздух с рекуператор на топлина. В летни вили и сезонни имоти можете да инсталирате система за естествено, смесено, принудително отвеждане или подаване на въздух.
