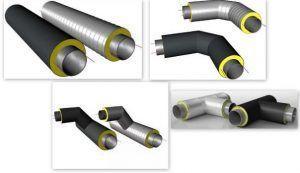

Изолирани тръби се произвеждат в Русия от началото на 90-те години на миналия век. Тази технология, внесена от Европа, се е доказала като изключително надеждна. Лесният монтаж и употреба правят тези тръби подходящи за широк спектър от приложения.
Това защитно покритие е оптималното решение за повишаване на устойчивостта на тръбопровода на прояви на корозия и вредни влияния на околната среда. Изолирането на поцинковани стоманени тръби също така увеличава работния температурен диапазон на транспортираната среда и намалява топлинните загуби.
Изолацията се използва при монтажа на отоплителни тръбопроводи Методи с канали и без канали. За поцинковани стоманени тръбни материали се използват съвременни видове топлоизолация, тествани и сертифицирани. Тези продукти ще бъдат описани по-долу.
За намаляване на топлинните загуби, увеличаване на издръжливостта и значително намаляване на разходите за ремонт, като изолация се използва полиуретанова пяна. Тя е изработена от екологично чисти материали като Vorateka 100 и Izolan-345. Тя предлага отлични топлоизолационни свойства (почти 100%) и предлага много повече предимства от минералната вата.
Вижте също: VUS изолация на стоманени тръби
Обхват на приложение на изолирани тръби.
- Газодобивна промишленост.
- Нефтодобивната индустрия.
- Хранително-вкусовата промишленост.
- Химическо производство.
- Битова и жилищна сфера (монтаж на водоснабдителни и топлоснабдителни мрежи).
Предимства на изолирането на поцинковани валцовани тръби.
- Ефективност.
- Надеждност.
- Безопасност.
- Практичност.
- Универсалност.
PPU тръбата е с високо качество
В средата на ХХ век полиуретанът започва активно да се произвежда и експертите сега потвърждават факта, че изолацията, направена от този материал, поддържа изключително високи експлоатационни характеристики за дълъг период от време.
Свойствата на полиуретановата пяна са очевидни:
- леко тегло;
- якост и адхезия към стомана;
- защита от висока вода;
- минимално водопоглъщане;
- дълъг експлоатационен живот;
- способност за работа при температури до +150 градуса;
- безшевно покритие;
- нетоксичност;
- устойчивост на развитие на мухъл и плесен.

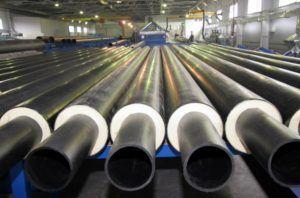

Поцинкованата стоманена тръба с изолация от полиуретанова пяна се произвежда в съответствие с ГОСТ 30732-2001 и гарантира нулева загуба на топлина в тръбопровода. Всички продукти са щателно тествани в завода. Това гарантира високото качество на доставяните продукти, осигурявайки тяхната употреба в продължение на над тридесет години.
Изолацията на тръби от полиуретанова пяна (PUF) се използва широко при монтажа на топлопроводи, водопроводи и нефтопроводи. Тези конструкции се отличават с отлични технически характеристики.
Нека ги разгледаме:
- ниска топлопроводимост;
- нисък процент на загуба на топлина и водопоглъщане;
- намаляване на строителните разходи като цяло;
- намаляване на времето, прекарано в строителството.
Поцинкована стоманена тръба с изолация от полиуретанова пяна е доказано и надеждно решение за инсталиране на водопровод или отоплителна тръба към жилищна или промишлена сграда.
В строителната индустрия полиуретановата пяна е известна като „строителна пяна“. Тя се счита за материал от ново поколение и се е превърнала в достоен конкурент на стъклената вата и минералната вата.
Тези продукти се произвеждат по описаната по-горе технология. Първо се взема стандартна стоманена заготовка, след което се поставя обвивка от полиуретанова пяна. Накрая се нанася поцинковано покритие.

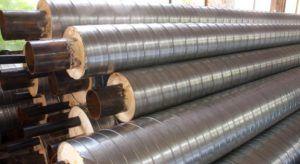

Дебелина на поцинкованата изолация
Поцинкованите валцувани тръбни материали се произвеждат в съответствие с ГОСТ 30732-2006. Те се характеризират с високо качество и значително намаляват топлинните загуби.
Видео
- стандарт;
- подсилен.
Необходимият размер на покритието се определя въз основа на техническите спецификации, като се вземат предвид вътрешните и външните фактори.
Предоставената таблица показва колко да се припокрива поцинкована изолация върху стоманена тръба.
| Външен обем на тръбата (см) | Дебелина на стената (см) | Номинална стойност на обема на поцинкованата защита | Минимални размери на поцинкована стомана
(см) |
| 3.2 | 0.3 | 100; 125; 140 | 0,055 |
| 3.8 | 0.3 | 125;140 | 0,055 |
| 4.5 | 0.3 | 125; 140 | 0,055 |
| 5.7 | 0.3 | 140 | 0,055 |
| 7.6 | 0.3 | 160 | 0,055 |
| 8.9 | 0,4 | 180 | 0,06 |
| 10.8 | 0,4 | 200 | 0,06 |
| 13.3 | 0,4 | 225 | 0,06 |
| 15.9 | 0,45 | 250 | 0,07 |
| 21.9 | 0.6 | 315 | 0,07 |
| 27.3 | 0.7 | 400 | 0,08 |
| 32.5 | 0.7 | 450 | 0,08 |
| 42.6 | 0.7 | 560 | 0.1 |
| 53 | 0.7 | 675; 710 | 0.1 |
| 63 | 0.8 | 775; 800 | 0.1 |
| 72 | 0.8 | 875; 900 | 0.1 |
| 82 | 0.9 | 975; 1000 | 0.1 |
| 92 | 1 | 1075; 1100 | 0.1 |
| 102 | 1.1 | 1175; 1200 | 0.1 |
| 122 | 1.1 | 1375; 1400 | 0.1 |
| 142 | 1.2 | 1575; 1600 | 0.1 |
Стандартните размери и габарити на обвивката, показани в таблицата, са произведени в строго съответствие със стандарта. Предлага се и спирално навита външна защита с по-големи дебелини на стените.
Дължината на обсадната тръба може да варира. Тя зависи от конкретната дължина на стоманения продукт. Като се вземат предвид незащитените зони, тя варира от 150 до 210 мм.
При продукти с малък диаметър дебелината на защитния слой може да бъде от 32 до 45 мм, а при средни и големи варианти - от 50 до 92,5 мм.
Тази обвивка е произведена съгласно стандартите ГОСТ 14918-80 от валцувана стоманена лента. В производството се използва високопроизводително оборудване. Това осигурява високо ниво на прецизност при рязане на заготовки и здрави външни и вътрешни свързващи шевове по време на валцуване.
Машините за плазмено рязане се използват за рязане на стоманени листове и профилни части. Тези устройства са оборудвани със системи за самодиагностика, позволяващи точност на рязане до 0,05 см.
При производството на валцовани тръбни продукти с поцинкована изолация, от двете страни на заготовките се оставят малки незащитени зони. Тези зони се използват за закрепване на частите заедно.
След съединяването на валцуваните тръбни материали, всички неизолирани зони трябва да бъдат изолирани. За тази цел се използват специално разработени комплекти.
Видео

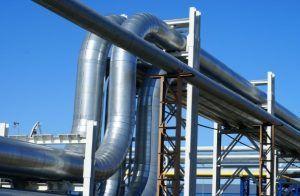

Поцинкованото покритие се използва за защита на изолационния слой на външно инсталирани тръбопроводи. Може да се използва и при тръбопроводи, преминаващи през непрекъснати и полупроводникови канали.
Защо да използваме полиуретанова пяна в стоманени тръбопроводи?
- Минимизиране на топлинните загуби. Експертите ги оценяват на около два процента. Преди това за норма се смяташе 25% топлинни загуби.
- Намаляване на годишните разходи за поддръжка на магистралите.
- Намалено време за инсталиране на мрежата. Работата с фибростъкло отнема повече време.
- Срокът на експлоатация на тези магистрали е повече от 30 години.
- Полиуретановата пяна е екологичен материал и не вреди на околната среда.
- Ниска степен на водопоглъщане, много по-ниска от тази на стъклената вата.
- Възможност за инсталиране на UEC.
Когато говорим за поцинковане, трябва да се отбележи, че не говорим за вътрешната тръба, през която се транспортира топла вода, а за тънък слой поцинковано покритие върху слой полиуретанова пяна.
Поцинкованата стомана е идеална за въздушни електропроводи. В тази ситуация поцинкованата стомана се справя отлично с основната си функция – защита от корозия.
На какво трябва да обърнете внимание, когато купувате тези продукти?
Всички продукти от тази продуктова линия се различават значително по следните параметри:
- Дължина.
- Вътрешен диаметър на тръбата.
- O.D.
- Размери на покритие от полиуретанова пяна.
Дебелината на стените на тръбите трябва да бъде посочена при поръчка.
Видео

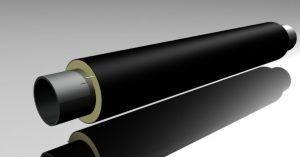

UEC система
Системата за дистанционно наблюдение заслужава специално внимание. Нейното действие се основава на промяната в електрическата проводимост на изолацията, когато тя се намокри.
В такива продукти сигналните проводници се полагат между хидроизолацията и стоманената тръба.
Когато възникнат течове в проводниците, тяхното съпротивление се променя. Този сигнал показва повреда във водопроводната или отоплителната мрежа под изолацията. Постоянното наблюдение чрез системата ODK помага да се избегнат разходите за отстраняване на неизправности.
Тази система ви позволява да откриете следните дефекти:
- Скъсани медни сигнални проводници.
- Намокряне на топлоизолационния слой поради увреждане на херметичността на поцинкованата тръба или корпус.
- Идентифицирайте дефекта, без да прекъсвате работата на тръбопровода.
В този случай тя може:
- Запомнете и запазете резултатите от измерването.
- Обмен на данни с персонален компютър.
Предимството на системата за дистанционно наблюдение е, че тя позволява непрекъснато наблюдение на реалното състояние на стоманените мрежови компоненти под изолация, което означава намалени разходи за ремонт и своевременно отстраняване на последствията от авариите.
В края на краищата, е рентабилно да се планират ремонти според нуждите. Тази система позволява наблюдение на качеството на монтажните работи както преди монтажа, така и по време на употреба.
Видео
Технологията за изолиране на поцинковани стоманени тръби, благодарение на високото ниво на адхезия на топлоизолационния материал към основния продукт, позволява висококачествено изпълнение и дълъг период на ефективна експлоатация на системата от поцинкована стомана.
