Хидравлично подово отопление от полипропиленови тръби: схеми, монтаж и тестване

Отоплението на дом с подово отопление с топла вода не е необичайно в днешно време и тази система все повече се превръща в предпочитан метод за отопление.

Системите за подово отопление се състоят от тръби, положени в пода, съдържащи охлаждаща течност (обикновено вода). Системата е свързана към централното отопление, водоснабдяването или специално оборудван бойлер.

Има много видове тръби, които могат да се монтират в системи за подово отопление, но днес ще говорим за полипропиленови тръби.

Видове и характеристики на полипропиленови тръби

Полипропиленовите тръби се използват широко в строителната индустрия, тъй като са евтини и доста издръжливи.

Те се предлагат в два вида: еднослойни и многослойни. Всеки вид има своите предимства и недостатъци. Нека да разгледаме.

Еднослоен

Еднослойните полипропиленови контури се предлагат в няколко разновидности:

1. RRN са изработени от хомопропилен. Не са предназначени за подово отопление, но се използват широко във водоснабдителни, канализационни и вентилационни системи.
2. PPB – изработен от полипропиленов блоков съполимер. Продуктите от този тип са издръжливи и дълготрайни.

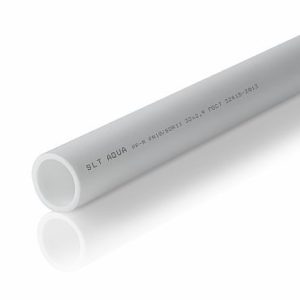

3. PPR — в производството се използва произволен съполимер от полипропилен. Контур, изработен от него, разпределя натоварването равномерно по стените му.
4. PPS е огнеупорен продукт. Тръбите могат да работят ефективно дори при температури до 95 градуса по Целзий.

Многослоен

Многослойните полипропиленови тръби също се произвеждат в няколко вида и имат следните технически характеристики:

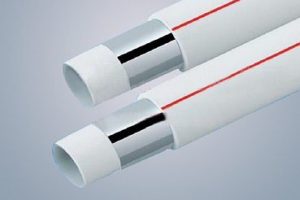

• Алуминиевите тръби имат тънък армировъчен слой от външната страна. При съединяването на тези компоненти, алуминиевият слой се подрязва с 1 мм. Някои продукти имат армировка между стените. Полипропиленовите тръби с армировъчен слой функционират ефективно дори при 95 градуса по Целзий.

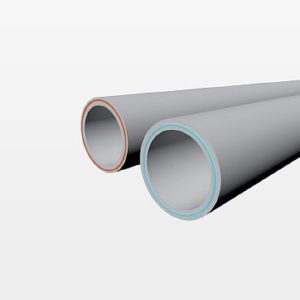

• Фибростъкло – армировката е поставена между листове от полипропилен. Този вид работи добре в системи за подово отопление.

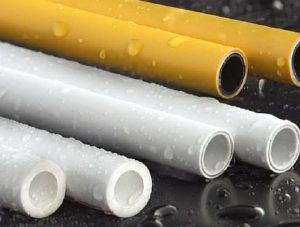

• Композит - между два слоя полипропилен има слой, който съчетава фибростъкло и алуминиеви влакна.

Предимства и недостатъци на полипропилена

Основната причина за популярността на PPR тръбите в инсталациите за подово отопление е тяхната икономическа ефективност. Достъпната им цена е особено важна при инсталиране на тръби върху голяма площ.

В допълнение, полипропиленовите контури:

• имат повишена механична якост и еластичност;
• имат отлично ниво на херметичност - това се осигурява от специален метод на запояване, продуктът е монолитен, почти безшевен, което позволява тръбите да бъдат поставени под замазката;
• издръжливи - ако се спазват правилата за монтаж, те ще издържат няколко десетилетия без повреди;
• те са леки, което прави процеса на инсталиране лесен;
• инертен - не е податлив на въздействието на агресивни вещества;
• не са подложени на корозия - следователно, отлаганията не се натрупват вътре в тръбата;
• имат добра звукоизолация;
• екологично чист - при нагряване не се отделят вредни вещества.

Полипропиленът е силно устойчив на ниски температури, което предпазва охлаждащата течност от замръзване.

Но дори и да замръзне, стените на тръбите не се срутват, тъй като полимерът е разширяем и се връща в първоначалната си форма при нагряване. Следователно, полипропиленовите тръби са идеални за монтаж в селски вили, където собствениците не живеят постоянно и подът се използва само от време на време.

Този вид валцовани тръбни материали обаче имат и своите недостатъци. Полипропиленът е лесно запалим и не трябва да се монтира в зони с висока пожарна опасност (като например дърво). Освен това, оптималната работна температура е 75 градуса по Целзий. Струва си да се отбележи също, че PP има слаба гъвкавост, което затруднява правенето на тесни завои.

Освен това, макар че обикновените PVC тръби са предназначени за употреба във водоснабдителни и канализационни системи, те не могат да се монтират в подово отопление, тъй като не могат да издържат на термични и хидравлични натоварвания. Следователно, в подово отопление трябва да се монтира подсилена тръбна система.

Тръби за подово отопление: Експертни съвети // FORUMHOUSE

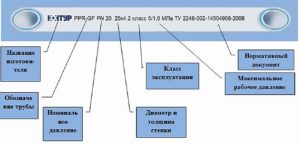

Маркиране на полипропиленови тръби

В момента на пазара има голямо разнообразие от продукти в този сегмент, които имат следните маркировки:

1. PN 10 се използва за стандартни полипропиленови тръби с равномерна структура. Те се препоръчват за употреба във водоснабдителни системи с температура на водата до 20°C и налягане до 10 атм. Тръбите с тази маркировка обикновено имат диаметър между 20 и 110 мм.
2. PN 16 означава еднослоен продукт, подходящ за монтаж в подови отоплителни системи. Той може да издържа на температури на отоплителната течност до 80°C и налягане до 10 atm. Диаметърът на веригата е същият като PN 10, но дебелината на стената е значително по-голяма.
3. PN 20 е маркировка за хомогенни тръби; те имат допустимо ниво на нагряване на циркулиращата охлаждаща течност до +95°C. Работното налягане в този случай е не повече от 6 атм, а диаметърът варира от 20 до 110 мм.
4. PN20 AL (PN20 GF) се използва върху полимери с армировъчен слой от алуминий или фибростъкло. Всички останали параметри са същите като при PN 20. Този тип се различава от другите консумативи по коефициента си на термично разширение, който е по-нисък.

Много е важно да се вземе предвид тази маркировка при избора на продукт за определени експлоатационни условия, тъй като ефективността на подовото отопление зависи от нея.

Създаване на диаграма и изчисляване на броя на тръбите

Преди да започнете работа по монтажа на полипропиленов под с водно отопление, трябва да подготвите проект и да изчислите всичко.

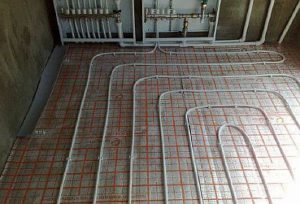

Топъл под, изработен от полипропилен.

Чертежът е направен на милиметрова хартия и показва оформлението и стъпката на монтаж.

Подготовка на проекта

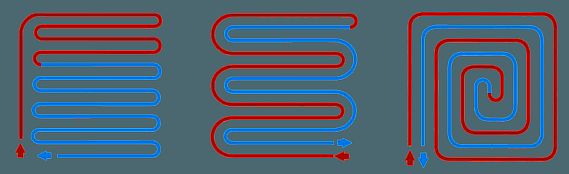

Тръбите за подово отопление с вода могат да бъдат положени съгласно следните схеми:

1. Методът „змия“ е прост вариант, но има недостатък: охлаждащата течност се охлажда, докато преминава през тръбата, и накрая ще бъде по-студена.
2. "Спирала" - този метод осигурява равномерно нагряване, поради което е по-популярен.
3. „Двойна змия“ - в този случай топлината се разпределя равномерно по повърхността на пода.

При избора на дизайн се взема предвид скоростта на топлопреминаване на конструкцията, тъй като това ще определи ефективността на пода. Това изисква информация като площта на помещението, материала, използван за стените, подовете и изолацията, вида на подовата настилка, диаметъра и материала на веригата, както и температурата на охлаждащата течност.

След като схемата за монтаж е избрана, тя трябва да се начертае на хартия. Препоръчителното разстояние между тръбите е от 10 до 30 см, а дължината на контура не трябва да надвишава 80 метра. Контурът трябва да се положи на 20 см от стените. Местоположението на разпределителния шкаф трябва да бъде маркирано на чертежа.

Ако като основно отопление се използват подове с топла вода, тръбопроводът трябва да се полага със стъпка от 12-15 см.

Изчисляване на размера на тръбопровода

За определяне на дължината на полипропиленовите тръби за подово отопление се използват два метода. Единият включва измерване на размера на тръбата на чертежа с линийка и след това умножаване на това измерване по съответния мащаб. Към получения резултат се добавя 10% допустимо отклонение за подрязване.

Вторият метод е използването на връв. Връвта се поставя на пода според схемата на веригата. След това просто я измерете – това ще бъде размерът на тръбата. Както при първия метод, трябва да се добави 10% отклонение.

За всяка стая дължината на тръбите трябва да се изчисли отделно.

Подготвителна работа преди монтажа на системата

За правилния монтаж на подово топла вода "пай" За да се монтира полипропиленова тръба, е необходимо да се извърши известна подготвителна работа. Стъпките са следните:

• Старото подово покритие се отстранява и замазката се демонтира.
• Подовата настилка се оценява и всички открити пукнатини трябва да бъдат ремонтирани. Предварително обаче повърхността трябва да бъде почистена от бетонни стърготини и грундирана. Ако подовата настилка не може да бъде реконструирана, трябва да се излее тънък слой изравняваща замазка.
• Разпределителният шкаф се монтира на стената или в специално проектирана ниша, на 1 метър над пода. Това трябва да се направи преди полагане на подовата настилка, тъй като процесът на монтаж е доста мръсен.
• Полага се хидроизолационен слой; подходящ е дебел полиетилен, тъй като може да задържа влагата. Фолиото трябва да се постави с припокриване от 10 см по стените. Ако помещението е голямо и се полагат няколко ленти фолио, те трябва да се припокриват и да се съединят с тиксо.
• По периметъра се залепва амортисьорна лента, за да се предотврати напукване на бетонната замазка при нагряване.

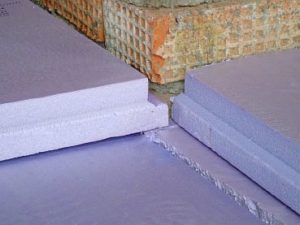

• Монтира се топлоизолация. Може да се монтира на рула или листове. При използване на екструдирани пенополистиролови плоскости не трябва да има фуги между тях, така че материалът трябва да се полага на два слоя. За по-добро уплътнение, фугите могат да се запечатат с пяна.

• Полага се фолиева подложка, която отразява топлинните лъчи. Топлината се насочва нагоре, като по този начин затопля пода и въздуха в помещението. Материалите се съединяват с лепяща лента. Ако изолационният материал има фолиев слой, тази подложка не е необходима.
• За да се придаде здравина на конструкцията, се поставя армираща мрежа, а към нея може да се прикрепи и тръбопровод.

Стриктното спазване на всички правила за извършване на тези работи допринася за ефективната работа на системата.

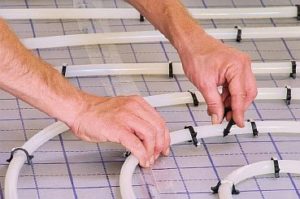

Полагане на полипропиленови тръби

Монтажът е ключова стъпка при инсталирането на хидравлична система за подово отопление. Тръбопроводът трябва да бъде положен съгласно проектирания модел – „змия“ или „охлюв“. Започнете от колектора, а другият край на тръбата също трябва да се върне към него след монтажа.

При работа с полипропиленови тръби температурата в помещението трябва да се поддържа на +5 градуса.

Тръбите се закрепват по няколко начина:

1. Закрепването на арматурната мрежа към рамката с помощта на пластмасови връзки или тел е надежден вариант. Избягвайте прекалено стегнатото закрепване на рамката, тъй като това може да я повреди.
2. Към топлоизолационния продукт с дюбели.
3. Използване на изолационни подложки с шипове. Тръбопроводът се полага между тях в канали, като по този начин се закрепва здраво на място.

Крепежните елементи трябва да се монтират на всеки 80 см.

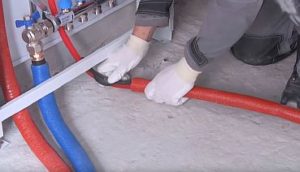

Свързване на пода

Първата стъпка е сглобяването на устройството, което се състои от манометър, въздушен клапан, контролен и изпускателен клапан и смесител.

Възможно е да се монтира готов колектор с необходимия брой разклонения., в монтирания шкаф. Тръбите, подаващи нагрятата охлаждаща течност, са свързани към него с помощта на гайка и втулка, както и връщащия маркуч.

След това подовите вериги се свързват към колекторния възел. Единият край на тръбата е свързан към захранващия вентил, а другият - към връщащата линия.

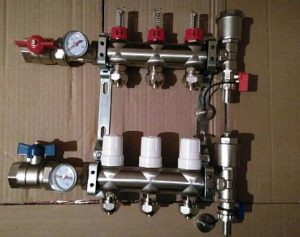

Тестване на системата

Преди да излеете бетон върху тръбопровода, е важно да тествате устройството, тъй като евентуални неизправности или течове ще бъдат трудни за отстраняване под бетон.

За да се тества системата, всеки кръг се пълни поотделно с вода и всички контролни клапани се отварят, което спомага за отстраняването на въздуха от тръбите. След това налягането се настройва на 1,5 пъти работното налягане, но не по-малко от 6 бара.

След 3-4 часа налягането спада и е необходимо да се увеличи отново. Това трябва да се направи три пъти. След това подът се оставя за 24 часа. Ако налягането е спаднало с не повече от 2 бара през това време, системата е инсталирана правилно.

Ако се открие теч или неизправност, тя трябва да се поправи, течащите зони да се запоят и след това тестването на пода да се повтори.

Изливане на замазката

За запълване на замазката се използва цименто-бетонов разтвор с пластификатори., които можете да си направите сами или да купите готови.

За да увеличите здравината на конструкцията, можете да поставите друга армираща мрежа върху тръбопровода. Ако не се използва допълнителна армировка, към разтвора трябва да се добавят полипропиленови влакна.

Температурата в помещението по време на полагане на замазката трябва да бъде +5°C. Предварително трябва да се монтира профил за маяк, за да се осигури равна повърхност.

Започнете да изливате на ленти от далечния ъгъл на стаята и завършете на изхода. Изравнете хоросана с помощта на линеал.

В зависимост от диаметъра на тръбите, дебелината на замазката варира от 30 до 70 мм.

Ще са необходими 28 дни, за да изсъхне напълно хоросанът. Едва след като замазката се втвърди, може да се положи финалната подова настилка. Керамичните плочки са най-добрият избор, особено за бани или тоалетни, въпреки че са приемливи и други подови материали.

Не включвайте подовото отопление, докато бетонната смес не изсъхне напълно. Преди да го използвате за първи път, отстранете целия въздух.

Както виждате, инсталирането на подово отопление с вода, използвайки полипропиленови тръби, не е трудно. Материалът е лесен за работа, така че всеки може да създаде подово отопление от полипропилен в къща или апартамент.
