Подово отопление на водна основа в сауна от печка за сауна: 3 метода за монтаж „Направи си сам“ + фото и видео инструкции

Подовото отопление набира популярност всяка година, а разнообразието от помещения, където е инсталирано, е изумително. Баните не са изключение.

Съществуват различни отоплителни системи за бани. Днес собствениците на бани все по-често инсталират хидравлично подово отопление, захранвано от печка.

Кой отопляем под да избера за сауна?

Поради физичните свойства, топлите въздушни маси се издигат и дори в парна баня, където е горещо, подовете могат да бъдат студени. Но този дисонанс между топлината отгоре и студа отдолу прави сауните неудобни.

Съвременните технологии позволяват подобряване на микроклимата в банята чрез инсталиране на различни видове подово отопление под подовото покритие:

• кабел - представляват нагревателен кабел, положен под финишното покритие, захранван от електрически ток;

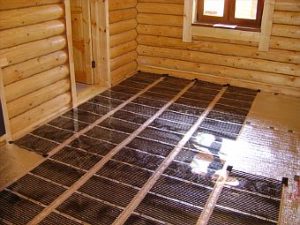

• Инфрачервен - филм с инфрачервени плочи вътре, които се нагряват при подаване на енергия, най-простата структура по отношение на самосглобяването;

• вода - тръбопровод, разположен под пода в баня, с нагрята вода, действаща като охлаждаща течност.

Въпреки това, баните имат висока влажност, така че много собственици на жилища се колебаят дали сами да инсталират електрическо подово отопление.

Поради тази причина хидравличното подово отопление се счита за по-популярно. В крайна сметка, сауната е оборудвана с печка и тя може да се използва за загряване на охлаждащата течност, което прави тази комбинация и рентабилна.

Характеристики на системата

При инсталиране на хидравлично подово отопление с печка на дърва в сауна, не е необходимо да се инсталира котел. Въпреки това, над горивната камера трябва да се монтира топлообменник. Всеки устойчив на корозия резервоар от неръждаема стомана ще свърши работа. След това от този резервоар се удължава верига до помещението, където ще бъде монтирано подовото отопление.

За да се върне отпадъчната вода в резервоара, ще е необходима малка помпа. Без нея системата ще функционира само когато нагревателят е разположен под нивото на пода. Диаметърът на тръбата за тази система трябва да бъде 16 мм; стандартните тръби с диаметър 24 мм няма да работят.

Основната характеристика на конструкцията на подово монтирана печка е липсата на контрол на температурата. Препоръчителната температура за подово отопление в сауна е 40 градуса по Целзий, докато печката ще загрее охлаждащата течност до точка на кипене.

Видео

ТОПЪЛ ПОД в сауна с печка? Печката за сауна Гориних-3.

Следователно е необходимо да се създаде смесителен блок, в който горещата вода ще се смесва с вече използвана вода, като по този начин се постигне необходимото температурно ниво.

Тъй като не е възможно да се монтира голям контейнер в пещта, можете да поставите резервоар за съхранение до него и да удължите стоманени тръби от него до топлообменника.

Предимства и недостатъци

Подово отопление с вода в баня, отопляемо от печка, е сложна структура със своите положителни и отрицателни страни.

Основните предимства на системата за подово отопление:

• Изравнява температурата, без да оставя горещи или студени петна, като по този начин увеличава комфорта на къпането;
• замазката, която се използва за запълване на контура, има способността да акумулира топлина и да я отделя за дълъг период от време;
• Наличието на печка ви позволява да спестите от нагряване на вода за процедурата, без да използвате допълнителни източници;
• екологично отоплително устройство - няма електромагнитно излъчване, както при използване на електрическо отопление, което има положителен ефект върху човешкото здраве;
• възможността за отопление на къщи с голяма площ;
• Липсата на благоприятна среда за образуване на гъбички и мухъл ще удължи живота на банята.

Освен това, сауната се отоплява от два източника: отоплението на печката и подовото отопление, което увеличава скоростта на обмен на топъл въздух и намалява времето, необходимо за подготовка на сауната. Равномерното нагряване на парната баня също така елиминира течението.

Основните недостатъци на подово отопление в сауна от печка:

• Доста е трудно да извършите инсталацията сами и ще ви е необходимо и специално оборудване;
• Извършването на ремонтни дейности самостоятелно също не е лесно;
• "Пайът" на водната конструкция значително понижава нивото на тавана;
• е необходимо да се преоборудва пещта;
• необходимостта от източване на охлаждащата течност от системата, така че да не замръзне и да не разруши тръбопровода, или постоянното нагряване на печката;
• сложен процес на регулиране на температурата;
• Не е възможно да се монтират течащи подове, тъй като изолацията ще се намокри и функционирането на системата ще бъде значително намалено;
• При нагряване на резервоара с охлаждащата течност се губи много топлинна енергия и остава по-малко за отопление на парната баня и перално помещение.

Моля, обърнете внимание! Подмяната на водата с антифриз елиминира необходимостта от източване на охлаждащата течност или постоянно зареждане на отоплението по време на студено време.

Струва си да се отбележи, че инсталирането на подово отопление в баня самостоятелно е доста скъпо, но с течение на времето ще се изплати.

Монтаж на подово отопление с вода от печка за сауна

Първоначално хидравличното подово отопление не е било предназначено за монтаж в сауна. Следователно, при инсталирането на такава система в сауна са необходими допълнителни компоненти.

Монтажът на подово отопление с вода от печка за сауна включва няколко компонента:

• Системата за подово отопление е основният компонент, положен равномерно по целия под на определено разстояние, покрит с бетонно-циментова замазка. Важно е да изберете правилния тип тръба, тъй като не всеки вид е подходящ. Медни, металопластикови или гофрирани тръби от неръждаема стомана са най-подходящи. Много хора обаче предпочитат тръби от омрежен полиетилен с повишена топлоустойчивост и експлоатационен живот най-малко 30 години или полипропиленови тръби с гаранция най-малко 50 години.

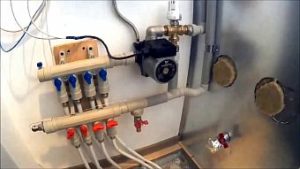

• Смесителният блок е ключова част от системата, тъй като нагревателят не е в състояние да загрее охлаждащата течност до необходимата температура. Той загрява водата почти до точката на кипене, което е неподходящо за подаването ѝ към отоплителната система. Следователно е необходим смесителен блок. Той смесва врящата вода с използваната охлаждаща течност до необходимите 40°C и след това я подава в тръбопровода. Регулира, настройва и автоматично поддържа желаната температура на системата за подово отопление.

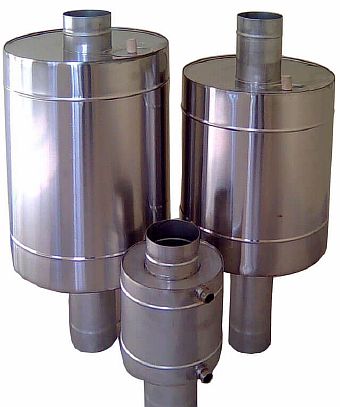

• Топлообменникът е контейнер, серпентина или регистър, разположен над горивната камера, където се нагрява течността от пещта. Ако като охлаждаща течност се използва антифриз, ще е необходим отделен топлообменник, за да се предотврати замърсяването на водата за промиване с антифриз.

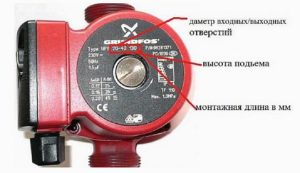

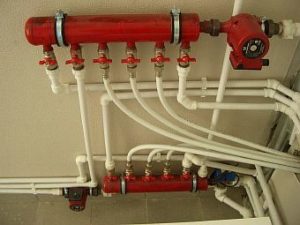

• Циркулационната помпа е от съществено значение за равномерното разпределение и движение на охлаждащата течност през тръбопроводите. Без нея подовото отопление не може да функционира, тъй като осигурява допълнително налягане във веригата за циркулация на течността. Когато избирате капацитета на помпата, вземете предвид площта на отопляемото помещение; колкото по-голяма е площта, толкова по-висок трябва да бъде нейният капацитет.

За да се намали натоварването на помпата, се препоръчва тръбопроводът да се раздели на няколко части с еднаква дължина.

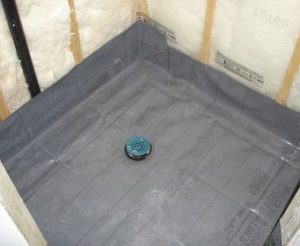

• Дренажът е от съществено значение за отвеждането на излишната вода от парната баня и тоалетната. Можете да го инсталирате сами, като обмислите две неща: изграждане на дренажен отвор, през който водата ще тече в тръба и ще се отвежда в септична яма; и изливане на замазка с наклон към дренажния отвор, за да се гарантира, че цялата вода ще тече към наклона.

Принцип на действие

Устройството се състои от тръбопровод, съдържащ охлаждаща течност, захранван от печка за сауна, нагрявана на дърва или друго гориво. Печката трябва да бъде преоборудвана за подово отопление.

След като се запали, той загрява системата, постигайки пълно нагряване, когато парната баня е готова. Водата циркулира от инсталирана помпа, която е включена в смесителния блок. Топлите тръби загряват замазката и подовата настилка, които от своя страна пренасят топлината в помещението.

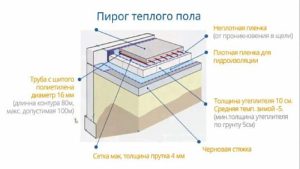

Диаграмата и структурата на "пая"

Ако разгледаме устройството на топъл воден под в баня от печка под формата на „пай“, то то се състои от:

• под - бетон или дърво;
• хидроизолационен слой - той предотвратява образуването на конденз;
• изолация - намалява топлинните загуби;
• армираща мрежа - предпазва изолацията;
• фолиен рефлектор - насочва топлината в желаната посока;

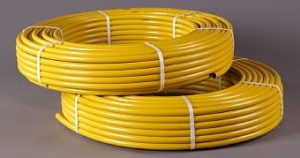

• нагревателен елемент - тръби, положени в спирала;
• бетонна замазка - с наклон в посока на дренажа;
• финишно покритие.

Когато сами инсталирате подово отопление на земята, е необходимо да се подреди пясъчна възглавница, върху нея е необходимо да се напълни с експандирана глина и върху нея да се разстила хидроизолационен слой.

Освен това ще е необходима допълнителна инсталация на смесителен блок, топлообменник и помпа.

Подготвителна работа

Преди да започнете да инсталирате хидравлична система за подово отопление във вашата сауна, трябва да начертаете подробна схема, указваща размера на помещението, което ще се отоплява, дължината на веригата, мястото на свързване на помпата и точката на свързване на смесителния блок и топлообменника. Количеството материал, необходимо за отоплителната система, се определя въз основа на този чертеж.

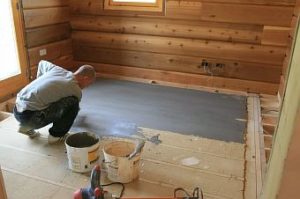

След това можете да продължите към самата инсталационна работа, която започва с подготовката на основата и дренажа:

• Отстранете почвата между фундаментните стени и уплътнете повърхността. Преди това монтирайте тръби за отводняване на отпадъчни води. Те ще отведат водата в канализационната система.

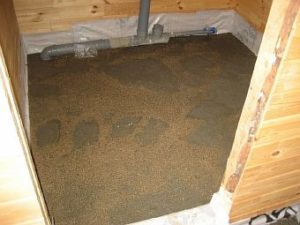

• Добавете слой пясък и натрошен камък (15 см) и уплътнете добре.

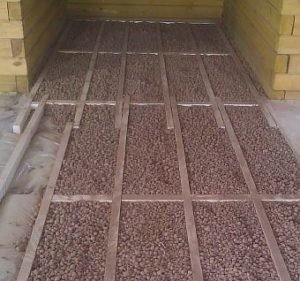

• Поставете изолация от експандирана глина с дебелина 150-200 мм. Наклонете изолацията към канала.

3 начина за инсталиране на воден кръг

Как да си направим хидравличен "пай" за подово отопление Как сами да премахнете печка за сауна? Ще ви покажем как да свършите работата по различни начини.

В бетонна замазка

Бетонната замазка е най-добрият вариант за сауна, тъй като циментовият разтвор е силно устойчив на влага и позволява висококачествено отопление. Освен това, този метод позволява спестяване на материали и оборудване.

Но когато сами изливате замазката, има важно условие - това трябва да се направи в съответствие с инструкциите и технологичния процес.

Недостатъците на този метод включват трудността на ремонта в случай на повреда и факта, че конструкцията може да се използва само след като разтворът е напълно изсъхнал, което ще отнеме около месец.

Процесът се състои от следните стъпки:

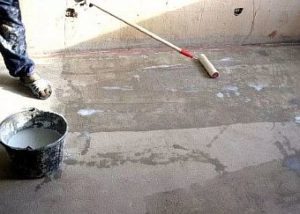

1. Основата е подготвена - тя трябва да е гладка и чиста; ако се открият значителни неравности, може да се направи тънка замазка.

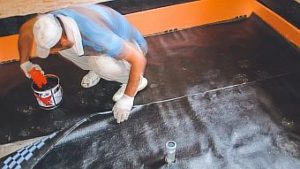

• Извършва се двойна хидроизолация: бетонната повърхност се покрива с горещ битум, а върху нея се полагат листове покривен филц, като се припокриват с 10 см. След това се излива отново битум и се полага покривен филц.

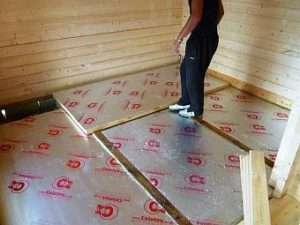

• Полага се изолация – за предпочитане твърда и влагоустойчива (EPS, пеноплекс) и с дебелина поне 5 см. При полагане на изолацията е важно да се помни наклонът на дренажа.

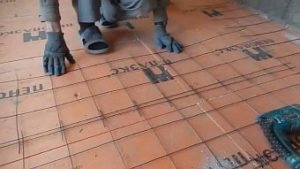

• Монтира се армираща мрежа - тръбата ще бъде прикрепена към нея.

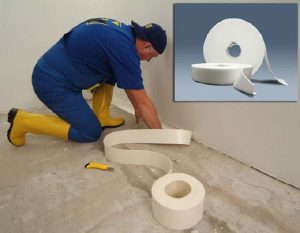

• По периметъра, на кръстовището на стените и пода, е залепена амортисьорна лента - тя компенсира температурното разширение.

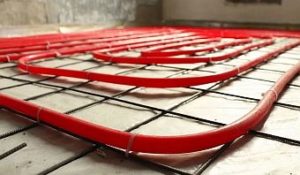

• Отоплителният кръг се поставя и закрепва към мрежата със скоби.

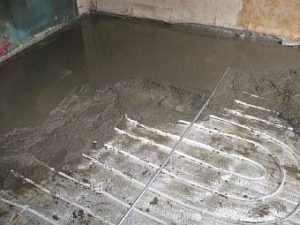

• Замазката се излива – тази работа се извършва след свързване на системата и проверка на нейната функционалност. Тя трябва да се излива, докато има налягане във веригата. След като замазката се втвърди, може да се положи подовата настилка.

Върху полистиролови плочи

Полистиролови плоскости са висококачествен материал, който перфектно съчетава подово отопление с водно отопление със сауна. Повърхността им е снабдена със слой фолио, което отразява топлината, осигурявайки отлична топлоизолация. Освен това, плочите имат канали за удобен монтаж на нагревателния елемент.

Монтажните работи за инсталиране на подово отопление с вода в сауна от печка със собствени ръце трябва да се извършват последователно:

• почистване и изравняване на основата на пода;

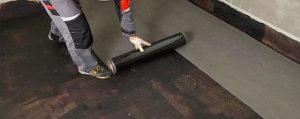

• монтаж на хидроизолация - покривен филц се полага на два слоя;

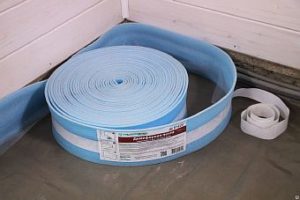

• залепване на амортисьорната лента по периметъра;

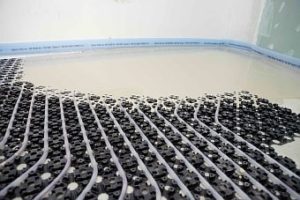

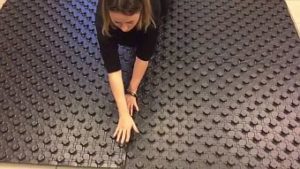

• поставяне на топлоизолационни рогозки с издатини - по-добре е, ако имат отразяваща повърхност;

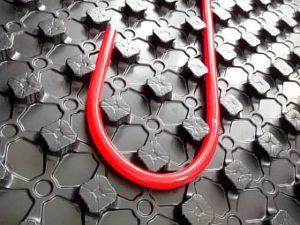

• монтаж на водния кръг - той се поставя съгласно схемата в жлебовете между издатините;

• свързване на системата - проверка за работоспособност и липса на течове;

• замазка - по-добре е да се излива бетон по монтираните маяци, повърхността трябва да има лек наклон към канала;

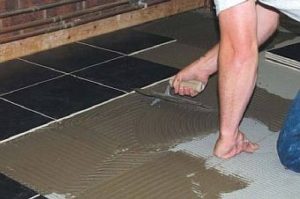

• Монтаж на подовото покритие - след като бетонът се втвърди напълно, покритието се полага и подът може да се използва.

Полагане върху дървен под

Този метод е подходящ, ако основата е слаба и не може да издържи тежестта на бетонно-циментова замазка. Тръбите се полагат директно върху основата на пода. Този дизайн обаче е по-малко ефективен, тъй като подът не е в директен контакт с тръбата.

Въпреки това, често се използва при самостоятелно инсталиране на подово отопление, тъй като баните, в по-голямата си част, нямат достатъчна здравина.

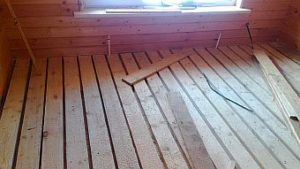

Работата трябва да започне с почистване на подовата настилка.

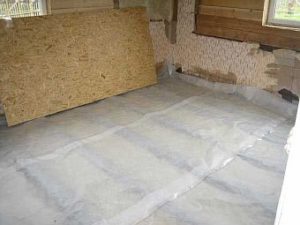

След това се полага полиетиленово фолио като хидроизолация и се монтира амортисьорна лента.

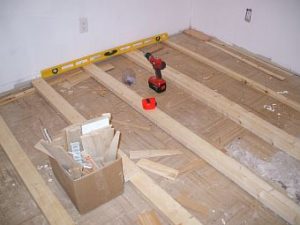

Гредите се монтират върху дървен под и се закрепват с винтове. Те трябва да се полагат по дължина на основните дъски.

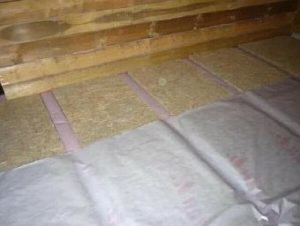

Следващият етап е топлоизолацията, за тази цел между гредите се полага изолация, а друг слой фолио се опъва, за да се предпази от влага.

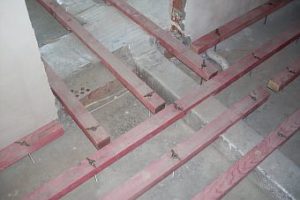

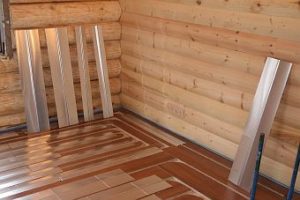

Дървени летви се монтират напречно на гредите, а в жлебовете между тях се поставя фолио или се поставя метален профил.

Тръбите се полагат — поставят се върху фолио или в профил съгласно схемата. Отоплителната система се свързва и се тества нейната функционалност.

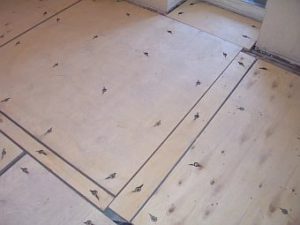

Основа за довършителното покритие се монтира от шперплат или листове от ПДЧ.

Подовата настилка е положена, най-често се използват плочки или дърво.

Този метод за настройване на собствена система за отопление на сауна с помощта на топъл воден под е трудоемък процес, но ще бъде по-евтин.

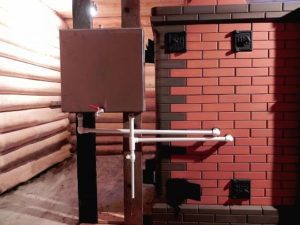

Свързване на подово отопление към печката

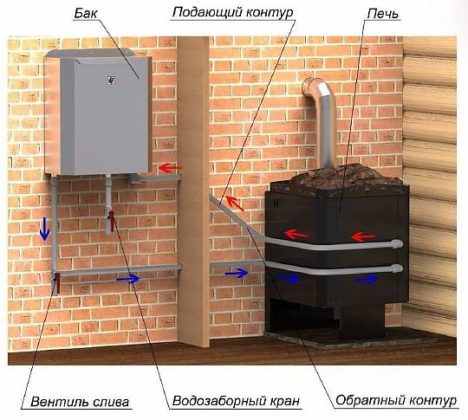

При самостоятелно захранване на системата за подово отопление от печката на сауната, трябва да се монтира отделна отоплителна линия. Това ще изисква инсталиране на топлообменник над горивната камера или изграждане на тръбопроводна система около горивната камера.

Гледайте видеото

Как да инсталирате топлообменник на печка за сауна

Освен това, за да се осигури необходимото количество охлаждаща течност на водния под, е необходимо конструкцията да се оборудва с допълнителен резервоар близо до печката.

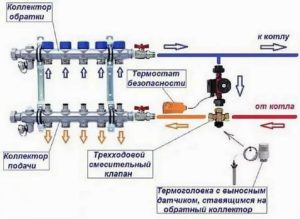

Не бива да забравяме и за смесителния блок, в който горещата вода ще се смесва с отпадъчните води и ще се подава към веригата с необходимата температура.

За да се гарантира, че охладената вода от тръбите се насочва обратно към топлообменника за отопление, към системата е свързана помпа, която осигурява циркулация на охлаждащата течност.

Правила за експлоатация

Работата с домашно приготвена хидравлична система за подово отопление от печка за сауна не е трудна или трудна и не изисква много усилия. Просто следвайте няколко правила:

• През студения сезон трябва да източвате водата от тръбите всеки път;
• необходимо е да се поддържа постоянно работно налягане;
• своевременно отстранявайте всички повреди в помпата и спирателните вентили.

Ако сте спазвали всички правила при инсталирането на система за подово отопление с вода във вашата сауна с помощта на печка, системата ще ви осигури комфортни условия в сауната и безпроблемна, дългосрочна работа.
