Отоплението на къщи и вили с подово отопление е популярно днес и се счита за един от най-простите и рентабилни методи.

Най-разпространеният тип, особено при наличие на индивидуално котелно помещение, са подовете с топла вода, положени върху бетонна основа, които частните собственици на жилища често инсталират сами.

Ще определим дали помещението е подходящо за монтаж на подово отопление с вода.

Хидронните конструкции могат да се използват като основна или вторична отоплителна система. Те се препоръчват по-често за индивидуални домове. В многоетажни сгради такива подове рядко се монтират поради риска от наводняване на съседите отдолу. Освен това конструкцията е тежка и оказва значително натоварване върху подовете.

Оптималното решение се счита за инсталиране на хидравлична система по време на строителната фаза на сградата. Инсталирането на такава система за подово отопление в съществуващ дом по време на ремонти обаче е напълно възможно, при условие че пространството отговаря на редица изисквания:

• достатъчна височина на тавана - в края на краищата дебелината на водния под "пай" достига от 8 до 20 см;
• съответният размер на вратите е не по-малък от 210 см височина;
• здрава бетонна основа - за да издържи теглото на цименто-пясъчната замазка, дървените подове може да не са в състояние да издържат на такова натоварване;
• равен и чист бетонен под - разлики в нивото над 5 мм са противопоказани, тъй като могат да влошат топлинните характеристики на конструкцията;
• стаята трябва да бъде измазана и да се монтират прозорци;
• Нивото на топлинни загуби не трябва да надвишава 100 W/m2; в противен случай ще е необходима изолация.

Монтаж на подово отопление с вода върху бетонна основа в частен дом

Хидравличната система за подово отопление, инсталирана върху бетонен под, представлява тръба, пълна с охлаждаща течност, запълнена с бетон. Нейният „пай“ е многослойна структура, като всеки слой има своя собствена функция и играе жизненоважна роля за правилното функциониране на системата. Следователно редът на монтаж е важен – това трябва да се има предвид при самостоятелното изграждане на системата.

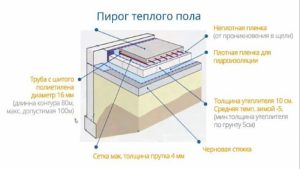

„Пай“ на система за топла вода е:

• под - изработен от бетонна замазка или подови плочи;
• хидроизолационният слой е обикновен тънък полиетиленов филм, въпреки че ако подът е монтиран не на земята, а върху бетонна основа, е възможно да се направи без хидроизолация;
• Топлоизолация - препоръчва се използването на екструдирана полистиролова пяна, тъй като тя има ниска топлопроводимост, издръжлива е и евтина;

Моля, обърнете внимание! Топлоизолационният материал трябва да има плътност 40 кг/м³ и минимална дебелина 300 мм.

• хидроизолация - идеалният материал за полагане в частна къща се счита за полиетилен с дебелина 110 - 155 микрона, полага се на два слоя;
• армировка - пръти с дебелина не по-малка от 4 мм, клетки 50 на 50 или 100 на 100, мрежата е прикрепена към тавана, а не към листа топлоизолационен материал;
• нагревателен елемент - монтира се към решетката с помощта на скоби, стандартният размер на тръбата е 16 мм (за помещение с площ от 50 м2);
• замазка - използва се цименто-бетонов разтвор с добавен пластификатор, минималната дебелина на слоя е 50 мм;
• субстрат - корков материал, дебел картон или разпенен полиетилен са подходящи за подреждането;
• подови настилки - плочки, ламинат, линолеум.

И така, Как изглежда "пай" с подово отопление с вода?, с минимална дебелина от 140 мм. Освен това, където бетонният разтвор докосва стените, трябва да се монтира демпферна лента, за да се осигури компенсация по време на нагряване.

2 Пай с топъл под

Освен това ще е необходимо да се монтира колекторен блок и помпа, което подобрява циркулацията на охлаждащата течност.

Свързване на подово отопление към отоплителната система. 4 метода на свързване.

Нека разгледаме по-отблизо подовото отопление! Защо да преплащаме? Част 2

Диаграми на водните вериги

Преди да започнете работа по самостоятелно изграждане на подово отопление с вода в частен дом, е необходимо да обмислите разположението на отоплителните елементи.

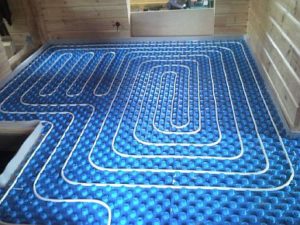

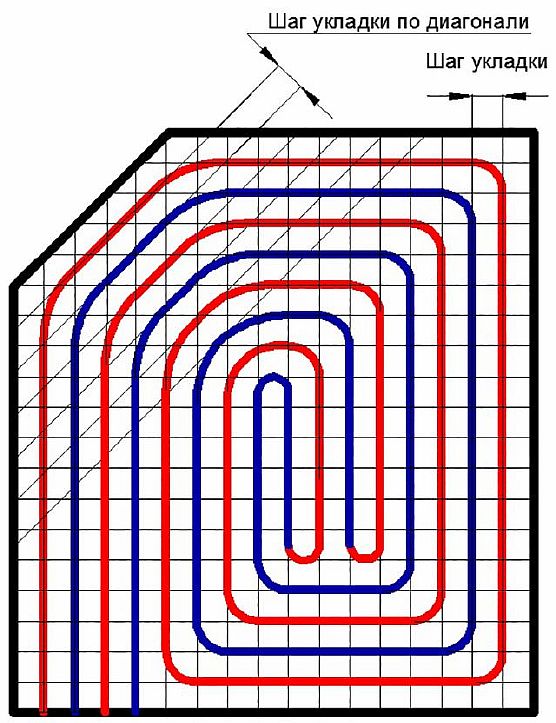

Има два основни варианта за подреждане на тръби върху бетонна повърхност:

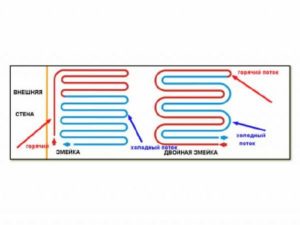

• Методът на монтаж „змия“ е най-лесният за инсталиране на подово отопление в частен дом. Недостатъкът на този метод е температурната разлика между охлаждащата течност, влизаща и излизаща от системата, така че втората част на тръбопровода ще бъде по-хладна. Тръбите се полагат успоредно на стените в контур.

• Предимството на този метод е способността му да разпределя топлината равномерно, но инсталирането на нагревателния елемент самостоятелно с помощта на този дизайн е по-трудно. Контурът на подовото отопление е разположен спирално от стените към центъра и обратно.

За да подобрят ефективността на подовете и да спестят материали, собствениците на вили трябва да обмислят комбинирана система за подово отопление. Това включва поставяне на основната линия във формата на „охлюв“ в центъра на стаята и във формата на „змия“ по периметъра. При правилно разстояние между инсталациите, температурата ще бъде оптимално комфортна.

Моля, обърнете внимание: Когато избирате система за подово отопление на водна основа за частен дом, вземете предвид конфигурацията на помещението, дължината на тръбата и планираните температурни условия.

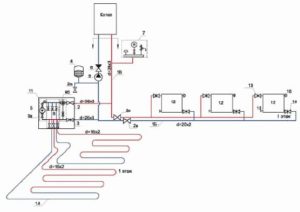

Дизайн

Монтирането на хидравлично подово отопление в частен дом е печелившо решение, ако имате газов котел, въпреки че използването на твърдо гориво също е приемливо. Тази опция е ефикасна, достъпна и се счита за енергийно ефективна в сравнение с електрическото подово отопление.

Безупречната работа на системата е възможна с компетентен, професионален дизайн и монтаж. Следователно, монтажът на подово отопление в частен дом започва с проект.

Първо, трябва да определите нивото на температура на отопляемия под:

• за жилищни помещения - препоръчва се 21 - 27 градуса;
• в проходни стаи и коридори - 30;
• във ваната и басейна - от 31 до 33 градуса.

Предлагаме ви да разберете как да го направите сами Монтирайте подово отопление в басейна под обходните пътеки и купата на басейна.

При проектирането е важно да се вземе предвид дължината на контурите; всички те трябва да са приблизително с еднакъв размер. За стандартен диаметър на тръбите от 16 мм и площ на помещението от 50 м², оптималният размер на контура е от 70 до 90 метра. Ако площта е по-голяма, тя трябва да се раздели на няколко части. За диаметър 17 мм, приемливият размер на тръбата е от 90 до 105 мм, а за диаметър 20 мм - 120 мм.

Разстоянието между нагревателните елементи също играе решаваща роля за ефективността на топлопреминаване на пода. Препоръчителното разстояние е от 10 до 30 см. В близост до външни стени и в бани препоръчителното разстояние е от 100 до 150 мм, а в центъра на помещението препоръчителното разстояние е от 200 до 300 мм.

Моля, обърнете внимание! Системата за подово отопление е нискотемпературно устройство; охлаждащата течност, подавана към главната линия, не трябва да надвишава 60 градуса по Целзий.

Ако не сте уверени, че можете сами да направите чертежа и изчисленията правилно, по-добре е да поверите тази работа на специалисти.

Изчисляване и избор на материали

Според правилата, хидравличната система за подово отопление в частен дом трябва да издържи няколко десетилетия, така че изборът на компоненти трябва да се подхожда с максимална отговорност.

Избягвайте да пестите от материали, като избирате евтини и нискокачествени опции. Предпочитание трябва да се дава на продукти с дълъг експлоатационен живот, тъй като бетонните конструкции са трудни за ремонт.

Избор на тръби

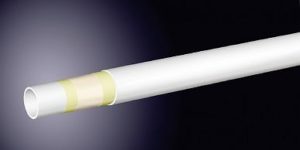

При инсталиране на самостоятелни водни системи най-често се използват тръби от омрежен полиетилен (PE-X и PERT). Предимството на продуктите от PE-Xa е високата им плътност на омрежване, което осигурява ефект на памет.

Това означава, че верига, разтегната или деформирана от нагрятия охлаждащ агент, може да се върне в първоначалната си форма. Освен това, този модел е оборудван с аксиални фитинги, така че може безопасно да се вгради под бетонна замазка.

Продуктите PERT обаче имат фитинги за вкарване, което означава, че могат да се монтират само по сух метод. Поради това тези тръби се препоръчват само за инсталации, запълнени със замазка, където фитингите се намират там, където веригата се свързва с колектора.

Много хора са привлечени от полипропиленовите тръби, защото са евтини, но често са с ниско качество, така че експертите не ги препоръчват.

Медните тръби са добър вариант; те са издръжливи и имат висока топлинна мощност, но са доста скъпи. Металопластичните тръби, от друга страна, предлагат отлично съотношение цена-качество. Те не корозират, леки са и са лесни за монтаж, защото се огъват лесно.

Моля, обърнете внимание! Професионалистите не препоръчват използването на композитна рамка с алуминиево фолио, тъй като метализираната повърхност може да се отлепи.

Ако е необходима повишена изолация, е по-добре да се използва продукт с вътрешно поливинилетиленово покритие.

За бойлери, монтирани върху бетонни подове, тръбите трябва да имат дебелина на стената 2 мм и диаметър 16, 17 или 20 мм. Тази информация може да бъде намерена върху самите продукти.

При избора на контур е най-добре да се изберат доказани и известни производители: Rehau и Valtec, Tece, KAN и Uponor. Освен това, при покупка е задължително да се провери наличието на сертификат за съответствие.

Ще трябва да закупите и скоби, за да закрепите нагревателния елемент към бетонната основа. Ако използвате предварително подсилени рогозки като изолация, няма нужда от тях.

Прочетете подробната статия Как да изберем правилните тръби за система за подово отопление.

Изолация

Топлоизолацията е основен слой на подовото отопление. Нейната цел е да отдели топлината, генерирана от тръбите, от бетонната основа и да я насочи нагоре. Препоръчителните подложки включват:

• полиетилен, покрит с фолио - особено за подове с минимална дебелина;
• профилни полистиролни рогозки - по-добре е да изберете продукт с издатини за полагане на тръби и наличието на ключалки за закрепване на листовете заедно - това ще улесни процеса на монтаж;
• екструдирани пенополистиролни плоскости - те имат повишена якост и добро ниво на топлоизолация.

Минералната вата не се препоръчва за поставяне в "пая" на подово отопление, положено по "мокрия" метод, тъй като абсорбира част от влагата от разтвора.

За ваша информация! Дебелината на топлоизолационния материал зависи от характеристиките на помещението.

На първия етаж изолационният слой трябва да е по-дебел. Средно дебелината е 10 см, когато се полага върху земята, 5 см над неотопляемо мазе и 3 см над отопляемо помещение.

Освен това ще трябва да закупите крепежни елементи, с които изолацията ще бъде фиксирана към пода (дюбели).

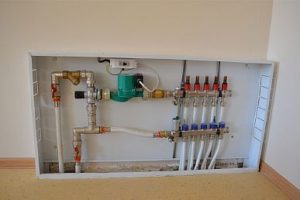

Компоненти на колектора

Колекторът и смесителният блок са центърът на цялата конструкция, разпределяйки и насочвайки охлаждащата течност в главната линия. Той също така следи работата на устройството и регулира температурата.

Колекторите не се продават като пълни комплекти, така че ще трябва да закупите компоненти отделно. Най-добре е да се доверите на професионалист, но ако решите да го направите сами, не забравяйте да включите следните части:

• колектори с регулиращи клапани;
• фитинги за свързване на веригата - те се избират индивидуално;
• автоматични вентилационни отвори;
• скоби за монтаж на устройството към стената;
• дренажни кранове;
• метален шкаф;
• смесителен резервоар и помпа за осигуряване на циркулация на охлаждащата течност;
• термометър за определяне на температурните нива.

Правилно подбраните компоненти на колекторния монтаж допринасят за ефективната работа на устройството.

Освен това, за да инсталирате подово отопление, ще трябва да се запасите с цимент, пясък, пластификатори за приготвяне на бетонен разтвор, амортисьорна лента с ширина 100–150 мм и армировъчна мрежа.

Как правилно да монтирате подово отопление с вода – инструкции стъпка по стъпка за монтаж

Всъщност, всеки може да построи конструкция за топла вода върху бетонен под в частен дом.

Основното по време на монтажа е стриктно да се придържате към технологията, да закупите качествени материали и да изготвите схема за монтаж на водопроводната система.

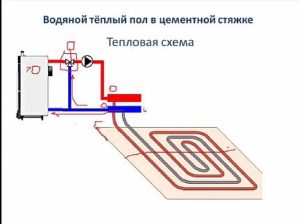

Принципът на действие на устройството

Преди да започнете сами да изграждате подово отопление, трябва да разберете как работи системата за подово отопление.

Процесът е прост: водата се нагрява в бойлера и, задвижвана от помпа, постъпва в смесителния блок. Там охлаждащата течност се смесва с охладена отпадъчна вода до необходимата температура (40-50°C) и след това се насочва към разпределителния блок, към който са свързани всички контури на подовото отопление.

Подаващото устройство насочва водата в тръбопровода. Тръбите предават топлина на замазката и финишното покритие, след което охладената вода се връща към колектора и оттам към котела за отопление.

Разположение на колекторния шкаф

Когато инсталирате система за битова топла вода в частен дом, трябва да започнете с поставянето на разпределителния шкаф на планираното място. Ако искате да вградите шкафа в стената, ще трябва да издълбаете ниша за него, а също и да изрежете проходи за тръбите през строителните плочи.

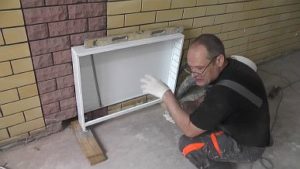

Шкафът се поставя на еднакво разстояние от всички подови панти. Цялата тази мръсна работа трябва да бъде завършена преди полагането на "пая".

Освен това, шкафът на колектора трябва да бъде оборудван с всички необходими компоненти (колектор, помпа, обезвъздушител и изпускателен клапан). Смесителният блок трябва да бъде разположен между колектора и отоплителния котел. Препоръчително е също да се монтира спирателен клапан между колектора и тръбопровода.

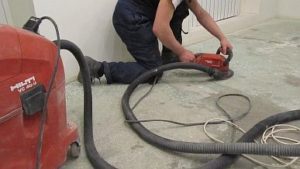

Монтаж на първия слой - подова настилка

Ако планирате сами да инсталирате основата по време на фазата на строителство на къщата и основата ще бъде построена на земята, ще трябва да излеете груба бетонна замазка.

Преди това е необходимо да се положи и уплътни слой пясък, да се покрие с пластмасово фолио и едва след това да се излее разтворът.

Ако вече имате бетонен под, трябва да го почистите от отпадъци и да изгладите всички неравности. Допустими са само незначителни несъвършенства.

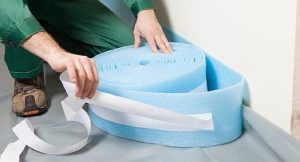

Вторият етап е амортисьорната лента

Целта на амортисьорната лента е да компенсира термичното разширение на бетонния разтвор. Тя трябва да се постави по периметъра на помещението.

Не бива да пренебрегвате този процес, тъй като това ще повлияе на качеството на пода.

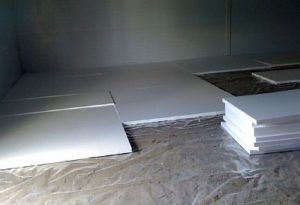

Третият етап е топлоизолация

Преди полагане на изолационните слоеве, маркирайте ленти на стената, за да обозначите нивото на бъдещото покритие. Ако отдолу има влажно мазе, се препоръчва да се монтира слой хидроизолационна мембрана. Тя трябва да се полага с припокриване, като се простира нагоре по стените.

След това можете да положите изолационния материал – плочи от експандиран полистирол – отгоре. Полагането трябва да започне от най-външния ъгъл на стаята, като поставите материала плътно до стените с маркираната страна нагоре.

Ако сами полагате пода и използвате рогозки с ключалка, трябва да ги поставите така, че издатините на съседните елементи да съвпадат и при щракване да образуват един лист.

Плочите трябва да бъдат поставени строго хоризонтално, което може да се провери с лазерен нивелир. При монтажа на втория слой изолация той се позиционира перпендикулярно.

Плочите се закрепват с дюбели към грапавата бетонна повърхност в местата на фугите и в центъра на листа, а всички фуги се запечатват със строителна лента.

Четвъртият етап е маркиране и хидроизолация

За да опростите процеса при монтажа на подовото отопление, трябва сами да маркирате изолационните плоскости съгласно предоставената диаграма. Ако използвате профилни подложки, те вече ще имат маркировки.

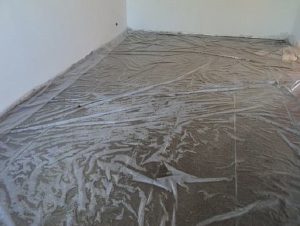

За хидроизолация, полиетиленът трябва да се постави върху цялата площ на помещението - това ще осигури надеждност и дълготрайност. По стените трябва да се остави припокриване от 50 мм, а този излишък трябва внимателно да се уплътни с шпатула между "пая" и стените.

Пети етап – монтаж на тръби

За да започнете сами да инсталирате нагревателния елемент, трябва да развиете 15-20 метра от веригата и да прикрепите топлоизолационна втулка и свързващ фитинг към нейния край.

Важно! Тъй като съществува риск от прегъване на тръбния продукт при развиването му, се препоръчва използването на специален инструмент за развиване на рулоните. Самостоятелното развиване е много по-отнемащо време и трудно.

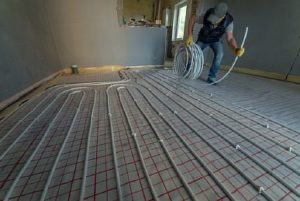

Тръбата трябва да се положи върху повърхността на пода в съответствие с маркировките. Тръбопроводът трябва да се полага, започвайки от шкафа на колектора, използвайки модел "змия" или "охлюв", и завършвайки с другия край, също водещ към колектора.

Контурът се позиционира свободно, без опъване, и се закрепва с харпунни скоби. Преходните тръби, които преминават през стени или преходни зони, се изолират допълнително.

Стандартната стъпка на полагане е 30-40 см, при завои 15-20 см. Контурът трябва да се огъне внимателно, за да се избегне прегъване.

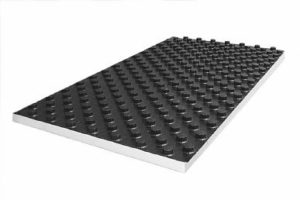

При използване на пенополистиролни плоскости с издатини, процесът на монтаж на тръби е значително опростен.

Нагревателният елемент е поставен в жлебовете между тях и по този начин е здраво фиксиран.

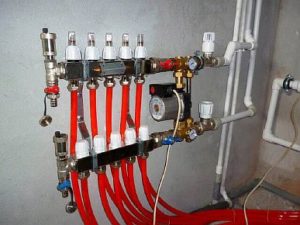

Стъпка шеста: свързване и кримпване

Двата края на веригата, поставени в топлоизолационна втулка, се свързват със съответните изводи на колектора с помощта на фитинги. Единият е свързан към извода за подаване, другият към извода за връщане. По този начин всички подови кръгове трябва да бъдат свързани.

Изпитването под налягане включва проверка на качеството на инсталирания тръбопровод. Това е от съществено значение, тъй като всички проблеми, които възникнат след изливането на замазката, ще бъдат трудни за отстраняване.

Изпитването под налягане включва пълнене на системата с вода под високо налягане. Изпитвателното налягане трябва да бъде два пъти по-голямо от работното налягане. През първите 30 минути налягането може да се намали с не повече от 10%, а през следващите два часа - с 15% от първоначалното налягане, като същевременно се поддържа температурата на водата. Периодът на изпитване е 24 часа или повече.

Стъпка седма - Армировка

При инсталиране на система за подово отопление с вода в частен дом е важно да се помни, че конструкцията не трябва да е подвижна. Затова е необходимо подсилване на пода чрез полагане на армираща мрежа. Размерът на мрежата е равен на стъпката на монтаж на контура. Подходящ е продукт с диаметър на пръта 3 мм.

Мрежата трябва да се постави върху нагревателните елементи, като се припокрива с една клетка. Елементите трябва да се свържат с помощта на пластмасови връзки или тел. Освен това мрежата трябва да се закрепи към тръбата с връзки на няколко места.

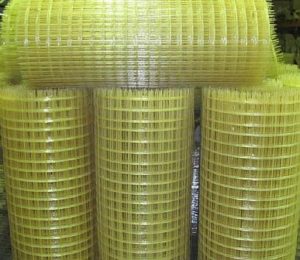

За ваша информация! По-добре е да използвате метален продукт, армировката е груба и може да повреди повърхността на веригата.

Добър вариант би била пластмасовата мрежа; тя е евтина, мека, така че няма да повреди тръбите на подовото отопление и се предлага на рула, което опростява процеса на монтаж.

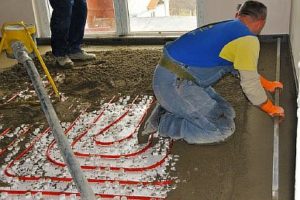

Стъпка осма: изливане на замазката

Изливането на бетонна замазка върху отопляем воден под изисква системно налягане от 5 бара. За тази цел е подходящ всеки готов бетон с добра топлопроводимост.

Когато приготвяте собствен хоросан, можете да използвате цимент клас M300 или по-висок. Тъй като замазката ще бъде подложена на високо механично и термично натоварване, е важно да добавите пластификатори и фибри към сместа; те подобряват нейната мобилност и укрепват бъдещата повърхност.

Подвижността на разтвора е от решаващо значение при изливане на подово отопление, тъй като той трябва да се прилепва добре към тръбите от всички страни. Съотношението цимент и пясък за изливане на замазка е 1 към 3. Съдържанието на вода на кг цимент е 0,45.

Разтворът за замазка трябва да е с високо качество, така че когато го правите сами, е необходимо да използвате специализирано оборудване: бетонобъркачка или строителна бъркалка. Времето за смесване в бетонобъркачка е 5-7 минути, докато в бетонобъркачка е 3-4 минути.

Ако планирате сами да нанасяте хоросана, препоръчително е да използвате нивелиращи ленти, за да осигурите равен под. За това е подходящ метален профил; той е сравнително твърд и има гладка повърхност. Височината на нивелиращите ленти трябва да е същата като на готовия под, без горния слой.

За да закрепите профила, можете да направите „петна“ от бетонен разтвор, в които се забиват маяците. Маяците трябва да се поставят на не повече от 30 см от стената и на не повече от 1,5 метра един от друг. В противен случай разтворът ще се утаи, което ще доведе до образуване на дупки.

Замазката трябва да се положи наведнъж, така че ако извършвате работата сами, ще ви е необходим асистент, за да се гарантира, че процесът ще продължи без прекъсване. Помещението, където ще се монтира замазката, трябва да е без течение и пряка слънчева светлина.

Започнете да изливате от далечния ъгъл на стаята, на ивици. Всяка секция трябва да се изравни незабавно и всички неравности да се изгладят с линийка. След 48 часа почистете повърхността и отрежете излишната амортисьорна лента. На следващия ден отстранете маркерите и запълнете и изравнете всички вдлъбнатини.

След това замазката се навлажнява и покрива с фолио. Подът трябва да се пръска периодично в продължение на 10 дни. След това разтворът се оставя неподвижен, докато се втвърди напълно. Общо ще отнеме около 28 дни от момента на изливане на замазката до нейното изсъхване.

Важно! Не включвайте устройството, докато разтворът не се втвърди напълно.

Деветият етап е окончателно завършване.

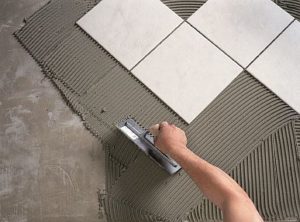

Собствениците на жилища монтират различни подови материали върху хидравлично подово отопление. Когато избирате материал, е важно да се запознаете със спецификациите на продукта и да проверите опаковката за евентуални маркировки, указващи, че е подходящ за употреба върху подово отопление. Най-често върху хидравлични системи се монтират плочки или ламинат. Плочките могат да се закрепят към повърхността с помощта на специално лепило.

При монтаж на ламиниран паркет върху подово отопление не е необходима топлоизолация. Ключът е да се гарантира, че материалът е сертифициран и съвместим с подово отопление, тъй като може да отделя вредни вещества при нагряване. Освен това, при използване на ламиниран паркет е важно да се осигурят достатъчни вентилационни отвори в пода. За да се постигне това, оставете 10-15 мм разстояние от стените, които след това ще бъдат покрити с первази.

Ламинираният паркет трябва да се постави върху отопляем под, за да се изравни температурата му преди полагане.

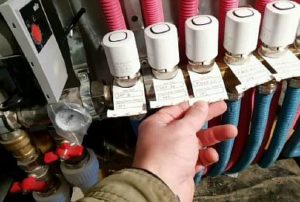

Пускане в експлоатация и правила за употреба

Пускане в експлоатация на подово отопление с вода В частен дом процесът започва с балансиране. Тази процедура включва регулиране на дебита на охлаждащата течност с помощта на балансиращи клапани.

Този индикатор трябва да е еднакъв във всички вериги. Ако нямате опит с тази работа, най-добре е да я поверите на професионалисти.

Ако решите сами да извършите балансирането, последователността е следната:

• колекторът е свързан към двете главни линии: захранваща и връщаща;
• във всички вериги се отварят входните и изходните клапани, както и автоматичният обезвъздушителен клапан;
• помпата е включена, смесителният блок е настроен на максималната стойност, но котелът не е свързан (първоначално се използва охлаждаща течност със стайна температура);
• работното налягане е настроено на 1–3 бара;
• след това всички вериги се затварят с изключение на най-дългата, по която се определя дебитът на охлаждащата течност;
• Един по един, всички контури се отварят и този индикатор се настройва според най-дългия контур.

В крайна сметка, дебитът на охлаждащата течност трябва да е еднакъв във всички вериги. След това тези корекции трябва да се правят с загрята вода. Започнете от 25 градуса по Целзий и увеличавайте с 5 градуса по Целзий всеки ден, докато достигнете 45 градуса по Целзий.

За да сте сигурни, че вашата домашно приготвена система за подово отопление ще издържи дълго време, трябва да спазвате няколко правила:

• не включвайте системата на максимум веднага след период на неактивност, а увеличавайте степента постепенно;
• охлаждащата течност, когато се подава към веригата, не трябва да има температура по-висока от 45 градуса;
• Не се препоръчва честото включване и изключване на устройството;
• поддържайте оптимална влажност в помещението.

Както виждате, инсталирането на подово отопление в частен дом, макар и трудоемко, е лесно и почти всеки може сам да инсталира тази отоплителна система, като по този начин осигури здравословен и комфортен климат в помещенията.
