Ако решите да инсталирате подово отопление с газов котел в дома си, не забравяйте да проучите внимателно правилата за безопасност и всички тънкости при избора на материали и монтаж, които влияят не само върху качеството на отоплението, но и върху спокойствието на цялото ви семейство.

Защо газ? Отговорът е прост – това е най-рентабилният вариант.

Предлагаме ви също да разберете Как да свържете подово отопление с вода към бойлер.

Как работи подовото отопление с газов котел?

Хидравличното подово отопление е система от тръби, по която непрекъснато циркулира топла вода, загрята от енергиен източник – в този случай газов котел. Инсталирането на такива системи в многоетажни апартаменти е непрактично, тъй като е забранено от закона, но в частен дом това е идеалният вариант.

Предлагаме ви да разберете кой от тях Избор на котел за подово отопление, как да се изчисли мощността, диаграми и инструкции за монтаж.

Много по-лесно е да се инсталира централно отопление, но е неудобно – трябва да се изчака до отоплителния сезон. Газова система може да се използва целогодишно.

Газовият котел е специализиран уред, който загрява и охлажда вода с помощта на природен газ. Системата е оборудвана със смесител за охлаждаща течност, който включва колектор, термостатичен смесител и помпа, поддържащи желаната температура. Топлата вода протича през кръговете.

Подготвителни дейности

Преди да започнете да инсталирате подово отопление с вода, подгответе инструментите, материалите и помещението, направете определени изчисления, създайте схематичен план на системата, а също така изгответе проект и получете всички необходими разрешителни от газовата служба.

Изисквания към помещенията

Газовите котли се считат за експлозивно оборудване, така че трябва да спазвате основните строителни разпоредби, които осигуряват безопасна работа:

• минимална височина на тавана – 2,5 м;
• Котелът не трябва да се монтира така, че да докосва други мебели – спазвайте разстояние от 50-70 см от всички страни;
• стените в помещението с газовия котел трябва да са огнеупорни (да се обработят с негорими материали);
• трябва да се инсталира вентилационна система;
• минимална площ на помещението – 4 кв. м;
• в стаята е инсталирана заземителна верига;
• Напречното сечение на комина се избира в зависимост от капацитета на котела;
• вратата към стаята трябва да е широка 80-100 см;
• стаята трябва да има достъп до централния газопровод и водоснабдяване;
• Необходимо е наличието на тръбопровод за студена вода.

С централно водоснабдяване няма нужда от помпа. Това значително намалява семейния бюджет. За свързване на системата за подово отопление е необходим разпределителен колектор.

Извършване на изчисления и създаване на проект

Проектирането е важна стъпка. Първо се създава план на къщата, показващ помещенията, където ще бъдат разположени тръбите (с течение на времето хората са склонни да забравят точното разположение на системата, но планът ще ви помогне да го видите). Не забравяйте да помислите къде ще бъдат поставени мебелите, тъй като тръбите не се монтират в тези зони.

Има и други нюанси, които трябва да се спазват:

• една верига не трябва да надвишава 100 м дължина, тъй като това ще намали ефективността на отоплението;
• дължината на всички контури трябва да бъде приблизително еднаква (допуска се несъответствие от 10-15 м);
• отстъпете от стените с 28-35 см;
• разстоянието между тръбите е 10-20 см (при тежки климатични условия трябва да има минимална цифра).

Един от най-важните аспекти е извършването на всички изчисления. Това е трудна задача, с която да се справите сами, така че е най-добре да поверите този процес на професионалисти.

Броят на тръбите може да се изчисли, както следва: Д = С / Н * 1.1, където L е дължината на тръбите, S е площта на помещението, N е дължината на стъпката, 1.1 е 10% резерв за завои на тръбите.

Например:

1. S = 50 кв. м.
2. N = 0,2 м.
3. 50/0,2*1,1 = 275 м.

На тази фигура не забравяйте да добавите разстоянието до колектора, умножено по 2, тъй като има две тръби (към подаващия и връщащия колектор). Трябва да се вземат предвид топлинните загуби, ширината на стената, материалът на подовата настилка и др.

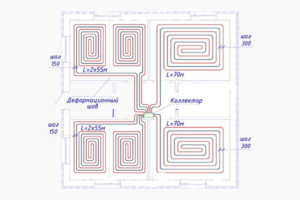

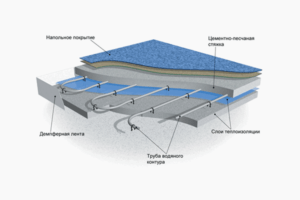

Пример за оформление на воден под:

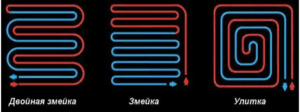

Важно е да се вземе предвид методът на монтаж на тръбите. Най-често се използват три метода:

1. Змия Това е система с форма на примка, която покрива цялата площ. Примките минават от стена до стена, но топлата вода тече само по едната страна.
2. Двойна змия Различава се от обичайното по това, че горещите тръби са разположени в цялата стая.
3. Охлюв или спирала – оптималният вариант за частен дом, тъй като цялата площ се отоплява.

Инструменти и материали

Първото нещо, което трябва да изберете, са тръбите. Те са изработени от различни материали и се различават по диаметър. Какво се използва:

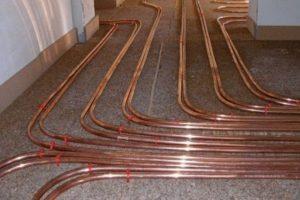

• Медни тръби Те се считат за най-добрите, защото са издръжливи, надеждни и имат висок коефициент на топлопреминаване. Те обаче са и най-скъпите.

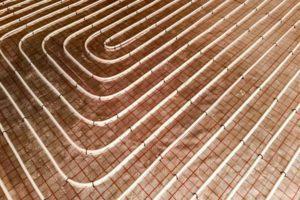

• Металопластика – модерен материал, който си е спечелил заслужено място сред най-популярните. По-евтин е от медта, а качеството е почти идентично (въпреки че ще издържи няколко години по-кратко).

• РЕХ Изработен от полиетилен, това е бюджетен вариант. Един съществен недостатък е, че е невъзможно да се постигне перфектна форма, тъй като тръбите се изправят при подаване на вода.

Вторият важен материал е изолацията, тъй като тя осигурява задържане на топлината. За подово отопление, захранвано от газов котел, най-често се използват следните:

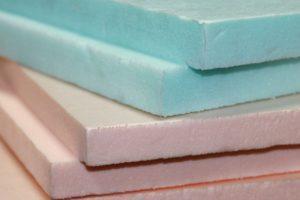

• EPS – екструдирана полистиролова пяна. Характеризира се с висока якост, ниска топлопроводимост, устойчивост на висока влажност и достъпна цена. Материалът се произвежда в плочи с дебелина 0,2, 0,3, 0,5, 0,8 и 10 см (размери: 50x100 см, 60x125 см). Методът на свързване „жлеб-перо“ прави EPSS бърз и лесен за монтаж.

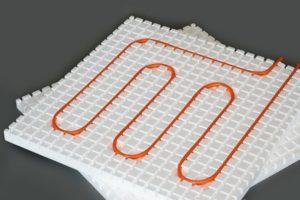

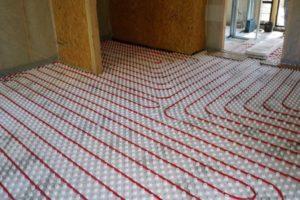

• Топлоизолационни профилни рогозки Изработени са от полистиролова пяна с висока плътност. Те са удобен материал за подово отопление, тъй като повърхността е снабдена с кръгли или правоъгълни „шипове“, което улеснява позиционирането на тръбите. Дебелината на постелките варира от 1 см до 3 см, а размерите - от 50 x 100 см до 60 x 120 см. Недостатъкът е високата цена.

Могат да се използват и други, по-достъпни материали, но описаните по-горе се считат за най-оптимални. EPSPS може да се закупи със слой фолио с нанесена маркировка, но този вид материал е по-скъп. Освен това, фолиото е безсмислено за циментов под (липсва му отразяваща способност, а бетонът корозира алуминия).

Дебелината на изолацията се определя въз основа на следните изисквания:

• По-добре е материалът да се полага върху почвената основа с дебелина 10 см на 2 слоя;
• при полагане на павета върху бетонна замазка е достатъчно 5 см;
• при полагане на 2-ри етаж – 3 см.

Освен това ще трябва да закупите крепежни материали – дюбели тип плоча, които се закрепват в центъра и на фугите, за да предотвратят изплуване на плочите, когато замазката се излее отгоре.

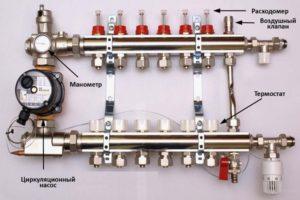

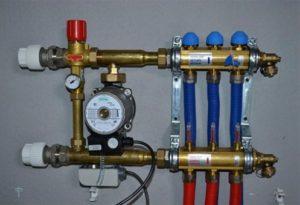

Третото оборудване е смесителният колектор. Неговата цел е да приема охлаждащата течност, да разпределя топлината в системата, да регулира температурата и потока, да балансира контурите на веригата и да обезвъздушава. Колекторите се предлагат в различни видове, но за хидравлични подови отоплителни системи, захранвани от газов котел, се закупува устройство със специални компоненти.

За какво да внимавате:

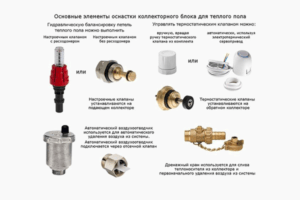

• Колекторният блок трябва да бъде оборудван с различни фитинги, включително балансиращи вентили за регулиране на дебита с разходомер, които са монтирани в захранващата секция, както и спирателни вентили или термостатични вентили за обратен поток. Необходими са автоматичен обезвъздушител и изпускателен вентил.

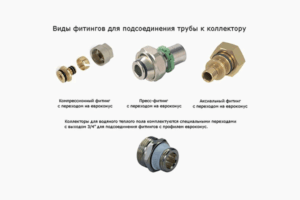

• За свързване на тръби към колектора се използват фитинги (компресионни, аксиални или пресови фитинги).

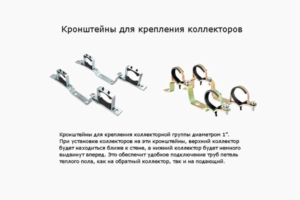

• За монтиране на разпределително-смесителния блок се закупува скоба, която осигурява необходимото разстояние между центровете.

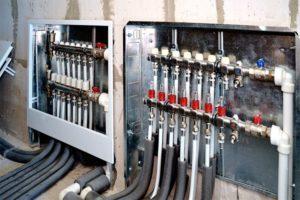

• Колекторен шкаф от отворен или затворен тип.

Колекторният блок е инсталиран така, че дължината на контурите във всички помещения да е приблизително еднаква.

Други материали и инструменти:

• амортисьорна лента;
• армираща мрежа;
• пясък;
• цимент;
• натрошен камък;
• пластификатори;
• метални профили;
• фитинги;
• кранове.

Координация с газовата служба

Монтажът, свързването и експлоатацията на газов котел се регулират от специални стандарти (СНиП 42-01-2002, СНиП 41-01-2003, СНиП 21-01-97, МДС 41.2-2000) и се считат за оборудване с висока опасност. Следователно всички дейности, свързани с оборудването, се контролират от газовата служба. Следователно, само газовата служба има право да извършва настройки и да се свързва към газопровода.

Също така, преди инсталирането и пускането в експлоатация на газово оборудване, е необходимо да се получи разрешение за това, както и да се подготви и одобри проект, и да се сключи договор за поддръжка на системата.

Инсталация

Преди инсталирането на хидравлично подово отопление винаги се извършва подготвителна работа за почистване на площта. Повърхността на пода се почиства от всякакви отпадъци и се нивелира (проверява се с нивелир). Ако има неравни места, се препоръчва нанасяне на тънък слой замазка или добавяне на пясък. Ако повърхността е твърда, почистете пода с прахосмукачка, за да отстраните праха.

Хидроизолация

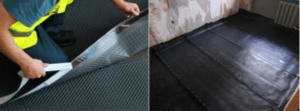

След подготвителната работа, поставете хидроизолационен материал, за да предотвратите излишната влага в цялата конструкция. Най-добре е хидроизолацията да се монтира на самото дъно, но може да се монтира и върху изолацията. Процесът:

• разпределете материала върху повърхността, като се припокривате един с друг (припокриване 10 см);
• не забравяйте да сгънете краищата към стената;
• залепете фугите със строителна лента, ако материалът няма лепяща лента.

Ако подовото отопление е монтирано на втория етаж на къщата, можете да го направите без изолация и да поставите тръбите върху хидроизолацията.

Амортисьорна лента

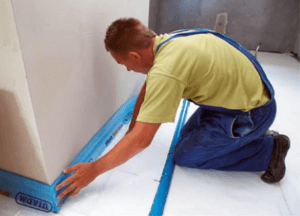

Амортисьорната лента компенсира термичното разширение, което възниква по време на замазването. Казано по-просто, тя ограничава и регулира свиването и разширяването. Лентата трябва да е с височина 15 см и се залепва между подовата повърхност и стените по периметъра на помещението.

Изолация

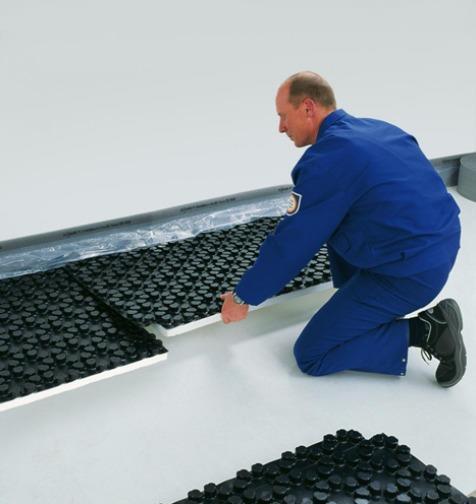

Топлоизолацията се монтира върху хидроизолационен слой, почва или бетонна повърхност, в зависимост от предпочитанията и изискванията на собственика. Важно е обувките да се обуват върху напълно равна повърхност, особено при монтаж на EPS плоскости, тъй като токчетата могат да деформират изолацията.

Последователност и правила на процеса на инсталиране:

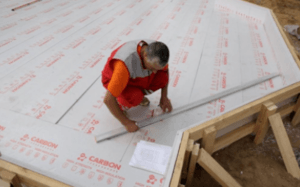

1. С помощта на строителен нивелир, воден нивелир или лазер маркирайте готовата подова повърхност по стените, за да елиминирате евентуални неравности. Ако има някакви разлики, запълнете основата с пясък, за да я изравните.
2. Първият лист изолация се поставя в най-отдалечения ъгъл на стаята, плътно до стените. Не трябва да има фуги между листовете – фугата е идеално плътна.
3. На всеки етап проверявайте хоризонталното ниво на равнината с помощта на нивелир.
4. Ако се срещнат препятствия под формата на комуникационни елементи или издатини, плочите се нарязват с нож (правят се отвори с необходимия размер).
5. При монтаж на 2 слоя EPS плоскости, работата се извършва във взаимно перпендикулярна посока спрямо първия слой.
6. След като плочите са положени, те се закрепват. За целта пробийте отвори с необходимия диаметър с перфоратор, поставете анкерни плочи и ги забийте. Крепежните елементи се монтират по протежение на фугите и в центъра. Не забравяйте да поставите строителна лента на фугите.

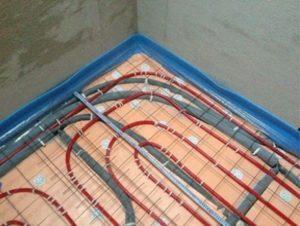

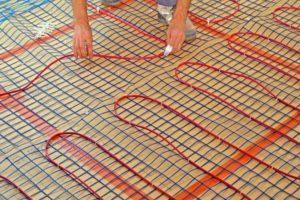

Армировъчна мрежа

Армирането на хидравлично подово отопление е по избор, но експертите силно препоръчват монтирането на армираща мрежа, тъй като тя укрепва цялостната конструкция. Материалът се монтира след полагане на тръбите, което е правилният подход, за разлика от полагането на мрежата директно върху изолацията, тъй като армировката изисква вграждане на мрежата в бетонната замазка.

Използва се метална или пластмасова мрежа с диаметър на телта 3 мм и размер на клетката 10 х 10 см. Използването на армировка с оребрена повърхност е строго забранено, тъй като ще повреди повърхността на тръбата.

Характеристики на инсталацията:

• мрежата се припокрива с 1 клетка;
• елементите са свързани помежду си с помощта на пластмасови скоби или тел (плетене);
• Не трябва да остават остри или стърчащи краища - те се отрязват;
• На някои места армировъчната мрежа е закрепена към тръбите със скоби.

Полагане и фиксиране на тръбата

Методът за полагане на тръби зависи от основата на пода. Ако е изолация, може да не се изисква горна замазка, тъй като отгоре се полагат други материали, като например ПДЧ.

Ако основата е бетонна, тогава замазката е задължителна. Експертите обаче препоръчват изливането на горния слой бетон и в двата случая (това ще направи конструкцията по-надеждна). От друга страна, ако тръбите се счупят или спукат, бетонната смес трябва да се раздроби и листовете могат просто да се отстранят след премахването на подовата настилка.

Ако използвате изолационни рогозки от полистиролова пяна, можете просто да поставите гъвкави тръби между гредите. След това можете да нанесете замазка или да положите гипсофазерни листове отгоре.

Нещата са съвсем различни, ако използвате по-бюджетен вариант — EPS. Въз основа на избрания модел (змия, охлюв и др.) се изготвя план за разположение на тръбите, след което върху положените листове се правят маркировки с маркер.

Не забравяйте да оставите място за връщащите тръби при двойно полагане - ако стъпката на полагане е 15 см, тогава първоначално трябва да оставите 30 см.

Какво да направите след това:

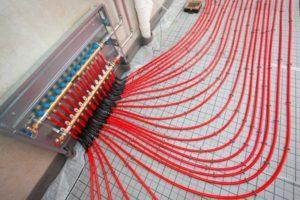

• Развийте приблизително 15 м тръба от серпентината и прикрепете края към колектора за водоснабдяване.

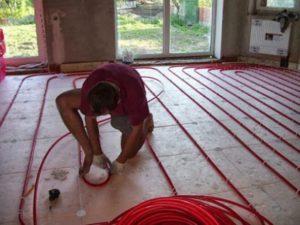

• Поставете тръбите по маркирания „маршрут“, като постепенно развивате дължината от намотката.

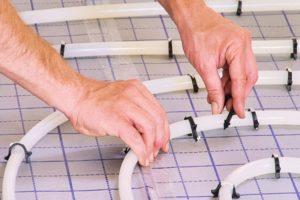

• Закрепете елементите с харпунни скоби, като внимателно огъвате тръбата, за да избегнете прегъвания. Скобите се поставят на всеки 30-50 см върху прави участъци и на всеки 15 см върху криви участъци.

• Ако не искате да използвате скоби, поставете армираща мрежа под тръбите и закрепете елементите към нея с тел или пластмасови скоби.

• Монтирайте връщащата тръба в същата посока, като отстъпите назад с необходимия размер на стъпката.
• Подравнете всички тръби.

Свързване на вериги

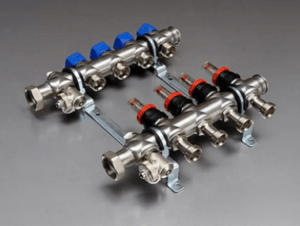

Колекторът има захранваща и връщаща тръба. Всяка тръба има отвори отстрани, които се свързват с веригите чрез вентили.

Следователно, и двата кръга трябва да бъдат свързани към два странични отвора – входа и изхода – за да образуват затворен контур. Краищата на колектора също имат свързващи елементи. Те са предназначени за изпускане на въздух и оттичане на течност. Необходими са смесителен вентил, спирателни вентили и циркулационна помпа.

Броят на отворите за веригите зависи от броя на тръбите, които са свързани в единия край към входа за подаване, а в другия - към изхода за връщане.

Закрепването се извършва с фитинги или гайки. Помпата винаги се монтира към връщащия край на колектора, където са закрепени тръбите за връщане на водата.

Изпитване на налягане

След свързване на веригите се извършва тест за налягане, т.е. проверка на работоспособността на системата за подово отопление, свързана към газовия котел.

За това се използва компресор с налягане от 4 бара. За регулиране и наблюдение на налягането се използва манометър. Ако налягането падне, проверете тръбите за повреди. При нормална работа на системата налягането не пада.

Колекторът има дренажна тръба, която отвежда водата през маркуч в канализацията. Тя трябва да бъде свързана, тъй като течността ще се разлее при тестване на веригите.

Какво трябва да направите:

• маркуч от водоснабдяването е свързан към входа за захранване на колектора с сферичен спирателен вентил;
• към входа (захранването), предназначен за веригата, е свързана помпа за изпитване на налягане;
• останалите входове и изходи към колекторите са блокирани;
• вентилационните отвори остават отворени;
• Водата се свързва за няколко минути, за да се почистят тръбите от вътрешната мазнина и да се отстрани въздухът.

Подобни манипулации се извършват с всеки вход/изход на колектора.

разклонител

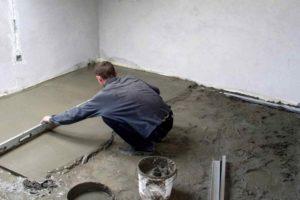

Има два вида бетонна замазка: за подовата настилка и за горния слой. За подовата настилка следвайте тези стъпки:

• След като подготвите основата (почистите я от мръсотия и прах), маркирайте височината на първия слой по стените. След това добавете слой пясък с дебелина не повече от 10 см, за да изравните пода, след което го навлажнете и уплътнете.
• След това добавете 5 см натрошен камък, добавете още вода и уплътнете. За да опростите процеса, можете да смесите чакъла с речен пясък и да създадете слой от 15 см. Предлагаме ви да научите повече. Каква е оптималната дебелина на замазката за подово отопление с вода?.

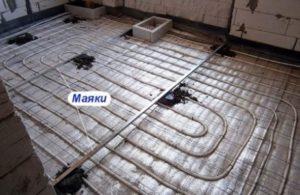

• Поставете маяци от профили за по-лесна употреба.
• Сега пригответе бетонната смес - за 1 част цимент (клас M400) са ви необходими 6-7 части натрошен камък и 4-5 части пясък.
• Запълнете пода с бетонна смес на дълбочина 5 см, като внимателно изравните повърхността.

• Остава да изчакаме седмица, докато грубата основа изсъхне напълно.

Как се прави горната връзка:

• След монтажа на тръбите и армировъчната мрежа, подгответе бетонната смес за изливане. Оптималните пропорции са: цимент (марка M400) – 10 кг, речен пясък – 18-19 кг, натрошен камък – 35-37 кг. Ако е необходимо, добавете пластификатор в пропорциите, посочени в инструкциите.
• Тъй като процедурата се извършва след изпитване под налягане и свързване на цялата система, оставете вода в тръбите, което ще предотврати изплуване по време на по-нататъшна работа.
• Монтирайте маяци – перфорирани метални ленти – върху контурите. За целта нанесете малко количество бетонна смес отстрани и в центъра на маяците, за да закрепите профила.

• Започвайки от далечния ъгъл, изсипете циментовата смес върху отопляемия воден под, като използвате нивелираща мистрия, за да я разпределите по маркировките. Ако има някакви вдлъбнатини в течната форма, добавете малко суха смес, за да предотвратите прекаленото разтичане на сместа.

Скоростта на втвърдяване на бетона зависи от температурата в помещението и времето. Можете да видите тези цифри, като използвате таблицата (цифрите са дадени в проценти):

Температура на въздуха (°C)	24 часа (денем)	48 часа (2 дни)	72 часа (3 дни)	120 часа (5 дни)	168 часа (седмица)	336 часа (2 седмици)	672 часа (28 дни)
0	5	12	18	28	35	50	65
+5	9	19	27	38	48	62	77
+10	12	25	37	50	58	72	85
+20	23	40	50	65	75	90	97
+30	35	55	65	80	90	97	98

Въз основа на правилата, по-нататъшна работа може да се извърши, когато циментовата смес е набрала 50% якост, подовото отопление може да се стартира, но при минимална температура на нагряване от 75%, а системата за подово отопление може да се включи напълно на 100%.

Монтаж на допълнителна автоматизация

Спомагателна автоматизация е необходима, когато веригите са разположени в няколко помещения и охлаждащата течност във всяка система трябва да се загрее до определена температура. Например, в спалнята – до 20°C, в хола – до 25°C, в банята – до 30°C. Това се постига чрез използване на управляващ блок, състоящ се от трипътен вентил, циркулационна помпа и термостатична глава.

Допълнителна автоматизация е свързана към разпределителния колектор, на връщащите изходи са монтирани термостатични глави, а между входа и изхода е инсталиран байпас. Освен това, на захранващия изход трябва да се монтира разходомер.

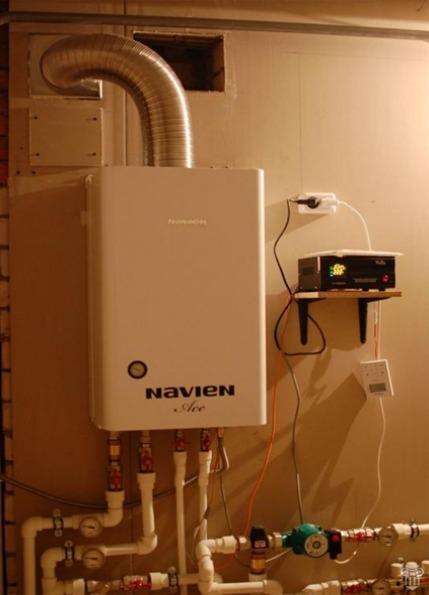

Принцип на действие:

1. Когато охлаждащата течност прегрее, трипътният вентил автоматично затваря захранващата верига и допълнително отваря връщащата верига.
2. В същото време студената вода се смесва с гореща вода в смесителната камера.
3. Когато водата се охлади, клапанът автоматично затваря и връщащия изход.

Можете да видите стъпките за инсталиране на подово отопление от газов котел в следните видео инструкции:

Подово отопление с водна замазка и люк в пода

Полезни съвети

За да осигурите правилното функциониране на подовото отопление на вашия газов котел, следвайте няколко правила. Експертите препоръчват следното:

1. Когато инсталирате газов котел, не забравяйте да инсталирате комин и допълнителна система за аварийно продухване на веригата. Това е необходимо в случай на повреда.
2. Инсталирайте бутилки със сгъстен въздух. Те позволяват непрекъсната работа дори при най-ниски температури.
3. Купувайте котли, колектори и други компоненти само от доверени производители.
4. Максималното налягане за подово отопление с топла вода е 10 бара.
5. Когато купувате газов котел, обърнете внимание на набора от функции, тъй като някои модели не могат да се използват с хидравлично подово отопление.
6. Опитайте се да инсталирате котела в жилищно помещение, а не в мазе и др., тъй като ако през зимата възникне неизправност, системата ще замръзне.
7. Не правете горната връзка, преди да сте проверили функционалността на системата (тестване под налягане).

Мерки за сигурност

Не забравяйте да спазвате правилата за безопасност, когато използвате подово отопление от газов котел:

• Инсталирайте газов анализатор - скъп е, но ще сте сигурни в безопасността (ако горелката внезапно изгасне, защитната система ще се активира);
• избягвайте поставянето на запалими предмети в близост до котела;
• Не ремонтирайте газовата система сами – не забравяйте да се обадите на представител на газовия сервиз;
• котелът трябва да бъде монтиран върху огнеупорна основа;
• Ако възникне изтичане на газ (появи се специфична миризма), незабавно изключете подаването и се обадете на газовите работници.

Самостоятелно изградената хидравлична система за подово отопление, захранвана от газов котел, ще спести значително пари на вашето семейство. За да осигурите безопасност, стриктно спазвайте всички изисквания за монтаж. Ако не сте сигурни в способностите си, консултирайте се със специалисти или поверете тази сложна задача на професионалисти.
