Често срещам въпроса, Необходима ли е отводнителна тръба за канализация в частен дом?Отговорът е ясен: вентилационна тръба е необходима, но само в определени случаи! Вентилацията на канализационната система е от съществено значение. когато са свързани повече от три водопроводни тела или са монтирани на различни нива.
В тази статия ще разгледам по-подробно предназначението, принципа на работа и видовете вентилационни агрегати. Ще разгледаме също изискванията за монтаж, схемите и диаметрите на тръбите. В края на статията ще предоставя инструкции за инсталиране на система за отвеждане на канализацията. Ще намерите и общ преглед на потенциални проблеми при монтажа и методи за отстраняване на неизправности.
- Предназначение и принцип на работа на вентилатора
- Необходима ли е отводнителна тръба за канализация в частна къща?
- Видове канализационни тръби
- Изисквания за монтаж на вентилационен щранг
- Схеми на канализационни тръби
- Диаметър на канализационните вентилационни канали
- Срок на експлоатация
- Самостоятелен монтаж на канализационна тръба
- Проблеми с монтажа на канализация и методи за отстраняване
- Отговори на често задавани въпроси
- Видео за канализационната тръба
Предназначение и принцип на работа на вентилатора
За тези, които не знаят какво е канализационна тръба, ще започна с определение. Терминът „структурен елемент“ се отнася до горната част на канализационен щранг, който изпуска неприятната миризма на отпадъчни води в атмосферата. От гледна точка на функционирането, това е... изпускателна вентилация на канализационната системаКаналът излиза през тавана на частна къща и се издига над покрива.
Освен вентилацията, структурният елемент има и допълнително предназначение. Според второто определение, вентилационният щранг компенсира липсата на налягане в тръбопровода.
Когато тоалетна, вана или мивка се пусне внезапно, канализацията блокира вътрешната част на тръбата. Отводнителна тръба, монтирана в края на системата, предотвратява образуването на вакуум, който би могъл да повреди водния затвор на сифона.
Необходима ли е отводнителна тръба за канализация в частна къща?

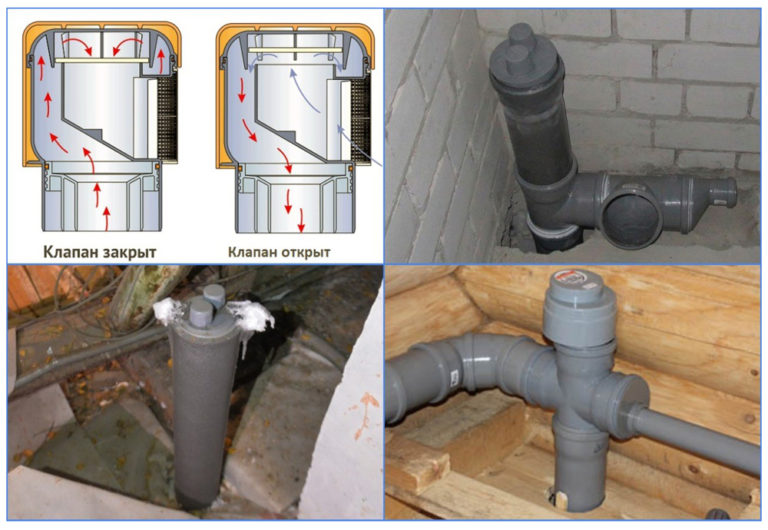

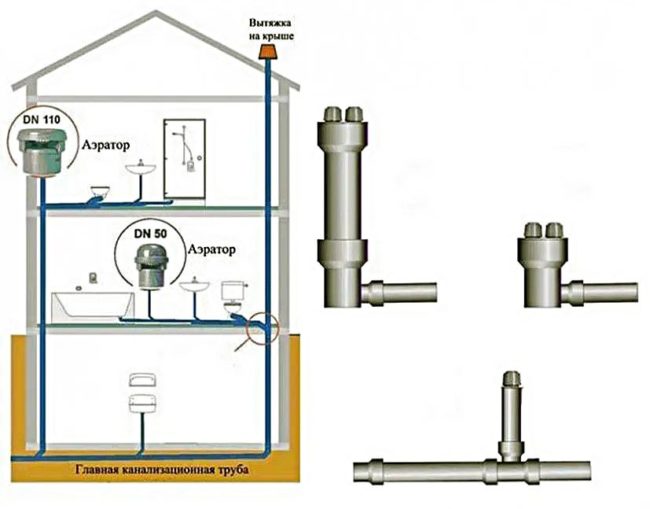

За да се предотврати счупването на водния затвор във водопроводните инсталации, са проектирани вакуумни клапани. Механизмът се задейства при внезапно пускане на вода.
Въздухът от стаята навлиза в тръбопровода, предотвратявайки образуването на вакуум. И така, дали е необходима отводнителна тръба за канализационна система в частен дом - нека помислим логично. Нека започнем с първата цел на щранга - вентилацията:
За вентилация на автономна канализационна система в частна къща е необходима вентилационна тръба.
Време е да се обърнем към втората цел на щранга: компенсиране на загубата на налягане в тръбопровода. На практика в малки частни домове не винаги се монтира канализационна тръба, монтирана на покрива. Тази диаграма е подходяща за стопанска постройка, обитавана от един или двама възрастни жители.
Канализационната система се използва рядко. ВиК инсталациите включват мивка, една тоалетна и душ кабина. Няма изпускане на големи обеми отпадъчни води. Вакуумен клапан предотвратява повреда на водния затвор.
Използването на канализационен щранг, използван за компенсиране на липсата на налягане в канализационната мрежа, не може да се избегне в следните случаи:
- Когато частна къща е разделена на 2 апартамента с голям брой жители.
- Ако частна къща има два етажа или таванско помещение.
- Когато вътрешното окабеляване на частна къща е направено от хоризонтално положени тръбопроводи.
- Ако повече от 3 водопроводни устройства са свързани към канализационната система в частна къща и се използват активно от жителите.
В частна еднофамилна или многофамилна сграда, независимо от броя на етажите и броя на жителите, е необходим щранг за канализацията с изход на покрива:
- Когато в къщата няма тоалетна, но вътрешното окабеляване от мивките е свързано към щранг с диаметър 50 мм.
- Ако отводнителната система от плувен басейн или вана е свързана към общата канализационна система.

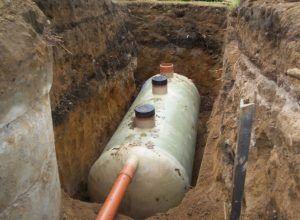

- Когато септична яма с живи бактерии приема и преработва отпадъчни води в автономна канализационна система.
- Ако в частна едноетажна къща водопроводните инсталации са монтирани на различни нива, но са свързани към общ щранг.
Собствениците на частни домове не са склонни да инсталират вентилационен щранг поради необходимостта от прокарване на тръбата през тавана и покрива. Монтирането на конструкцията не е лесно, но разчитането на вакуумни клапани е неразумно, дори в малка стопанска постройка.
За да се проветри системата и да се предотврати счупване на водния затвор, препоръчвам да се монтира щранг за отпадъчни води в къщата, независимо от сложността на канализационната система.
Видове канализационни тръби

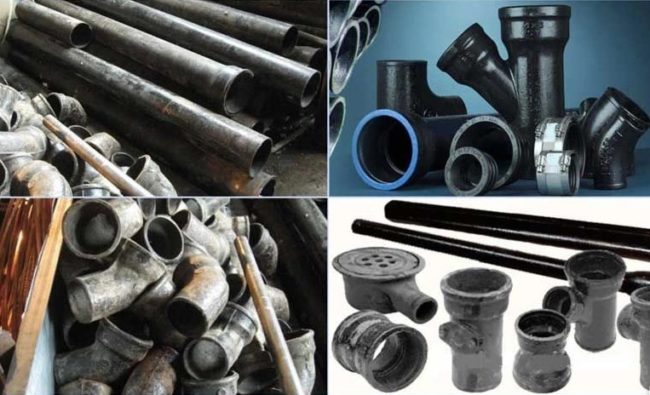

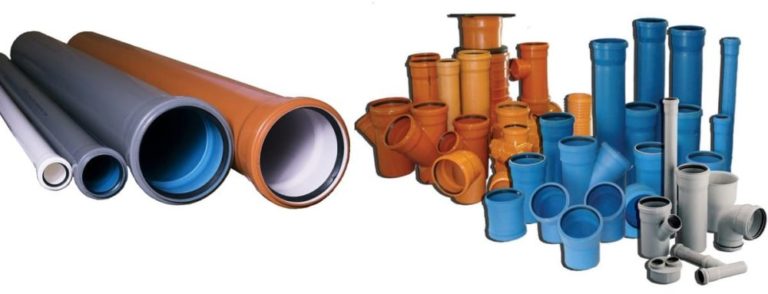

Чугунени и пластмасови тръби се използват за инсталиране на вътрешни канализационни системи. Предимството на чугуна е неговата устойчивост на механично натоварване и удар. Недостатъците на чугунените тръби включват тяхната податливост на корозия, значително тегло и склонност към натрупване на мръсотия по грубите вътрешни стени.
Пластмасовите тръби са леки и не изискват тежки крепежни елементи по време на монтажа. Гладките вътрешни стени са устойчиви на натрупване на мазнини, което позволява безпрепятствено оттичане.

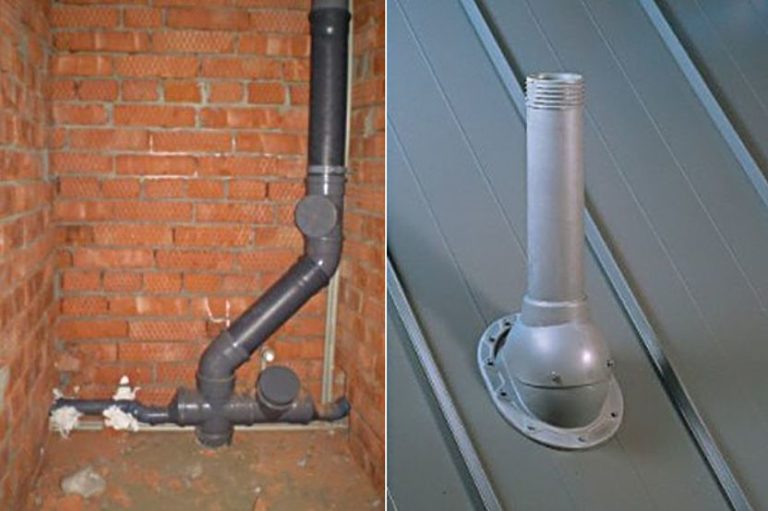

Канализационната тръба е продължение на канализационния щранг. За монтаж на комунални системи е обичайно да се използват компоненти, изработени от подобни материали: чугун/чугун или пластмаса/пластмаса. Комбинация от тръби е разрешена при ремонти на канализация. Пластмасата се счита за универсален материал, съвместим с чугуна.
PVC вентилационната тръба е лека и може да се монтира на чугунен щранг. Обръщането на монтажа на компоненти, изработени от различни материали, е неприемливо. Ако монтирате чугунена вентилационна тръба на пластмасов щранг, канализационната система ще се срути под тежестта ѝ.
Експерименталистите понякога използват метални или азбестоциментови тръби за създаване на вентилационни отвори на покрива в частни домове. Това е лоша идея поради несъвместимостта на материалите. Необходими са домашно изработени адаптери, които създават неестетична и обемиста връзка.
Металът и азбестът са тежки, което ще окаже допълнително натоварване на канализационния щранг. Металните тръби кондензират и корозират. Азбестоциментът е по подобен начин склонен към влошаване и разпадане на фин прах с течение на времето.
Изисквания за монтаж на вентилационен щранг
Необходимостта от вентилация на канализационната система е посочена в параграф 17.18 СНиП 2.04.01-85. Определението за вентилиран щранг е дадено в параграф 3.1.12 СП 30.13330.2020.
Въз основа на законодателни документи, проектантите разработват диаграми и изчисляват диаметъра на тръбопроводните схеми.

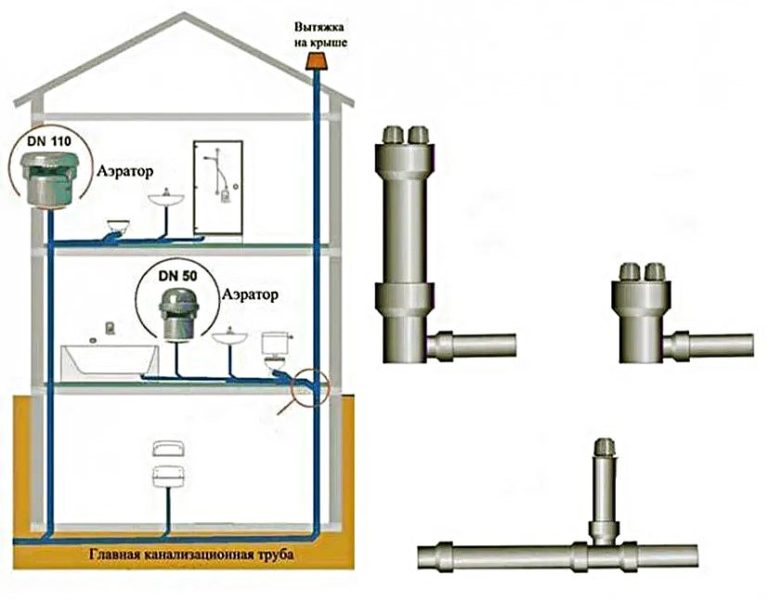

Схеми на канализационни тръби
Броят и местоположението на тръбите за отпадъчни води от покрива се определя от разположението на канализационната система и размера на жилището. В добре проектирани едноетажни и двуетажни жилищни сгради водопроводните инсталации са разположени така, че да образуват един общ щранг.

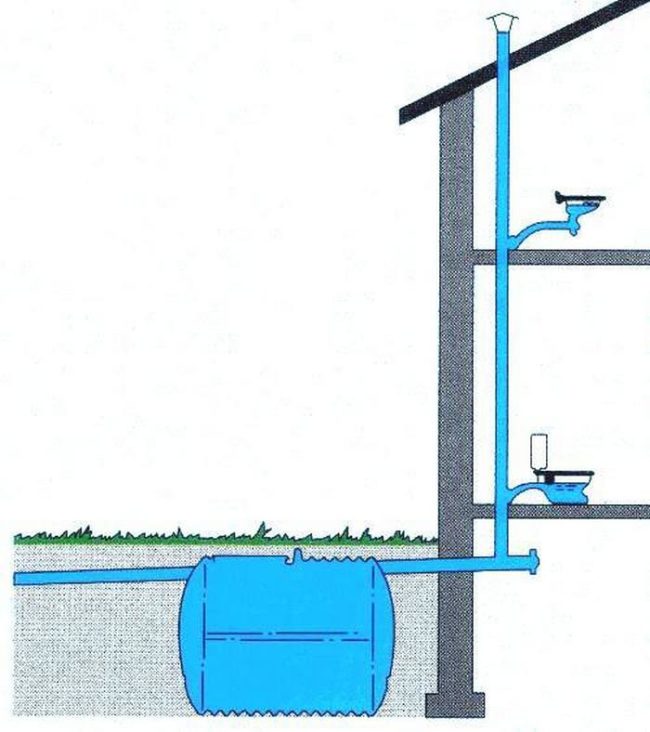

Дори в двуетажна сграда, баните за всяко ниво са планирани да бъдат разположени една над друга. Монтирането на единична тръба на покрива е по-рентабилно, спестяващо труд и естетически приятно.
Големите сгради с множество апартаменти имат сложни планове. Кухнята е разположена далеч от съседни бани или отделни тоалетни и бани. Свързването на всички ВиК инсталации към един щранг чрез дълги хоризонтални тръби е неефективно.
Разклонява се бързо запушват се с мастни натрупванияДългите тръби развалят интериора. Този проблем може да се реши чрез инсталиране на отделни щрангове в кухнята и баните, което изисква съответен брой вентилационни тръби да бъдат изведени до покрива.
Забранено е изграждането на изход към тавана на частна къща. Това ще освободи влага от канализационната система, заедно с неприятни миризми. Изпаренията ще ускорят гниенето на дървената рафтова система. Миризмата на канализация от тавана ще проникне в жилищното пространство.

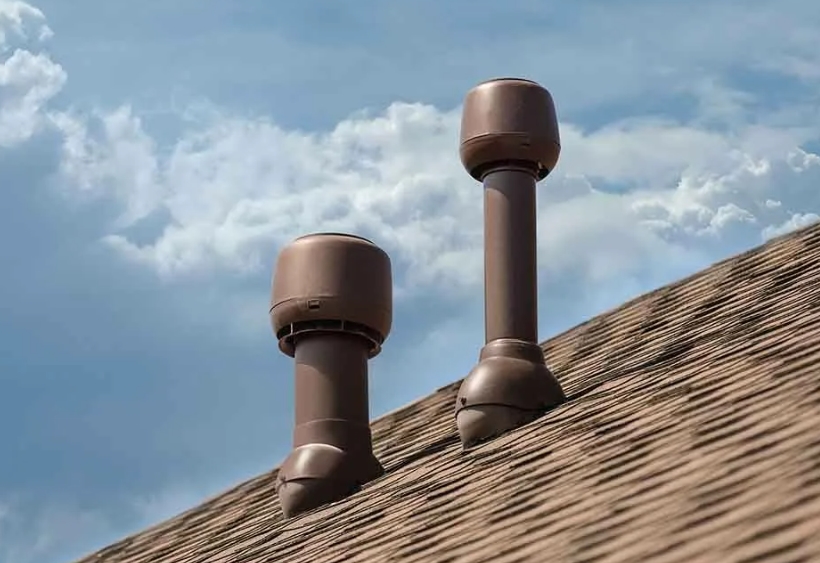

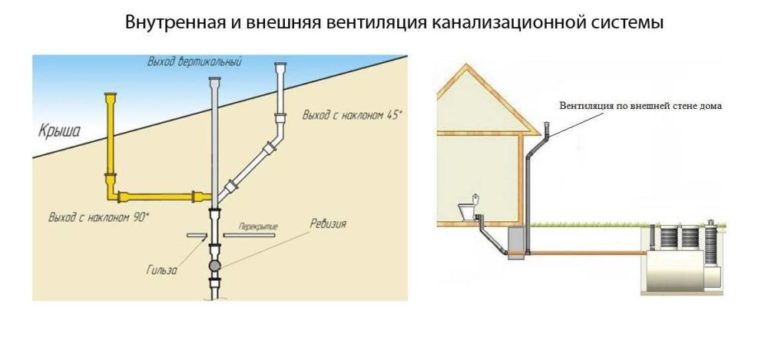

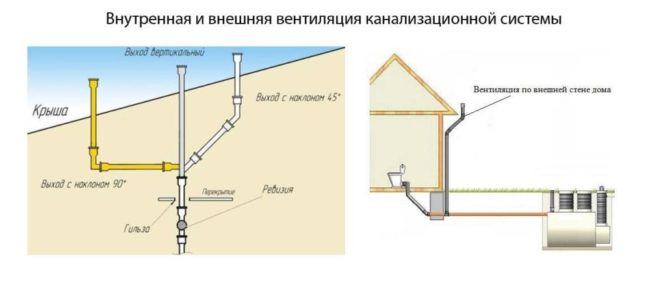

Вентилационният канал може да излиза на улицата само през покрива или по външната стена на сградата. За да се създаде течение, частта от тръбата, преминаваща през студената зона, се изолира с минерална вата или друга топлоизолация.
Разположението на вентилационните канали на покрива е разработено в съответствие със следните правила:
- Препоръчителният изход за канала на скатен покрив е поне 50 см над билото.
- Изходът на канала на плосък, неизползван покрив е разрешен на височина 30 см.
- Изходът на канала на плосък експлоатиран покрив трябва да е висок най-малко 3 м.

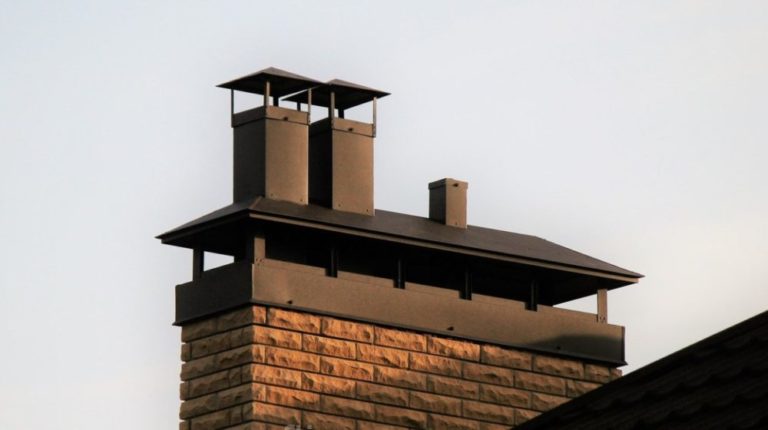

- Забранено е свързването на вентилационния канал към общата вентилация на сградата и комини.
- Вентилационният отвор се намира на разстояние най-малко 4 м от прозорци и балкони.
- На покрива вентилационният канал е направен по-високо от вентилационните канали, водещи от къщата.

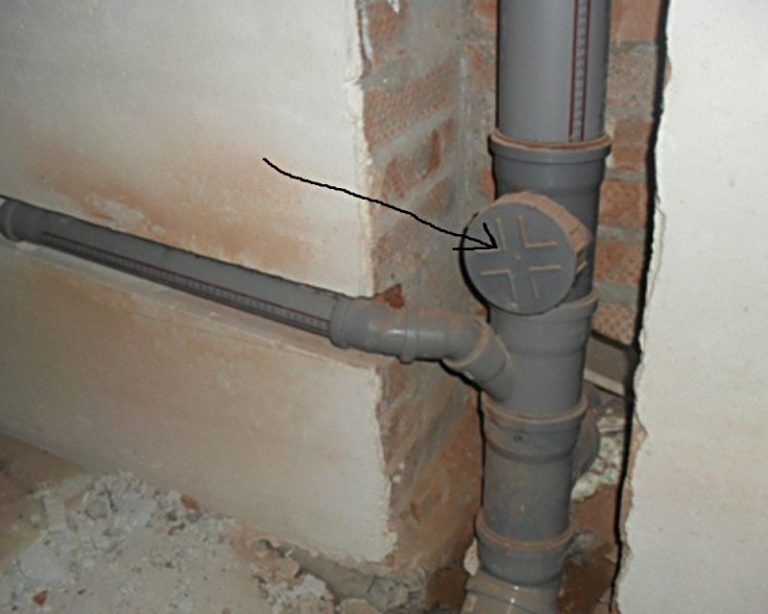

Сложната система за вентилация на канализацията може да включва възвратен клапан. Този механичен възел предотвратява връщането на неприятни миризми през тръбопровода в къщата, когато възникне обратна тяга поради технически причини.
Диаметър на канализационните вентилационни канали
В канализационната система на частен дом диаметърът на отпадъчната тръба съответства на размера на главния щранг. Допуска се по-голям диаметър, но не и по-тесен. Отпадъчните отвори с диаметър 150-200 мм са типични за обществени сгради и предприятия.
В частни домове с монтирана тоалетна, канализационният отвор е с диаметър 110 мм. Ако малка стопанска постройка няма тоалетна, а само кухненска мивка и вана, е достатъчен канал за отпадъчни води с диаметър 50 мм.
Вентилационната тръба за канализация, излизаща през покрива, винаги е разположена строго вертикално. Захранващите тръби могат да бъдат наклонени с постоянен наклон от 1-3 см на линеен метър.
Срок на експлоатация
Отпадъчната тръба не е подложена на голямо механично натоварване, защото е монтирана върху щранга. Вътрешните стени на канала са подложени на минимално износване, защото през тях преминава въздух, а не отпадъци. Пластмасовите и чугунените тръби могат да издържат 80-100 години, но има и вторични фактори.
Пластмасата е податлива на термично разширение и излагане на високи температури. Тръбата може да се напука, да изскочи от съединението или да се деформира.
Чугунът е устойчив на термично разширение, но е тежък. Под собственото си тегло, щранговете са склонни да се утаяват с времето. Съединенията се разтоварват и те се напукват.
Дълголетието на чугунените и PVC изпускателни канали зависи от правилния монтаж и употреба. Когато е време да смените канализационната система на дома си, инсталирайте едновременно с това и нов изпускателен канал.

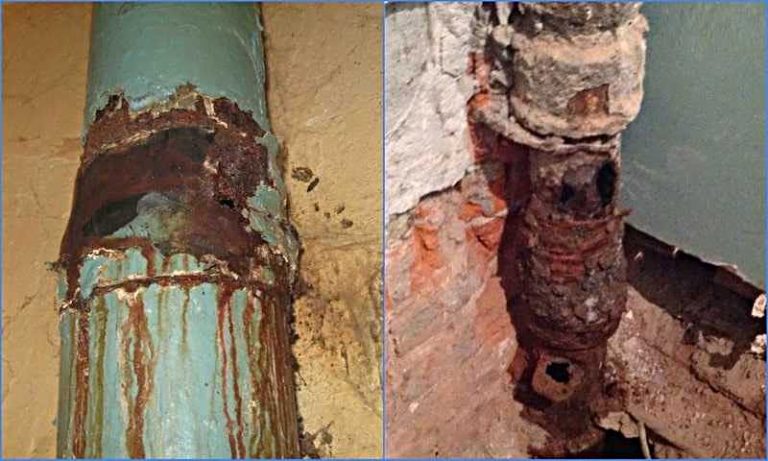

Не оставяйте стари канализационни тръби, особено чугунени. Подмяната на вътрешното окабеляване компрометира здравината на връзките между секциите на комуналната мрежа. В резултат на това къщата ще има нова канализационна система, но само аварийна вентилация.
Самостоятелен монтаж на канализационна тръба
Ако сте успели сами да инсталирате канализационната система в дома си, инсталирането на отпадъчната тръба не би трябвало да е проблем. Прекарайте отпадъчната тръба през тавана до покрива, за да предотвратите гниене в гредите. Използвайте пластмасова тръба с диаметър 110 мм.
В зависимост от сложността на проекта, може да са необходими фитинги като тройници, кръстосани съединения, муфи и колена. Използвайте скоби за закрепване на тръбата. Осигурете запечатан изход през покрива, като използвате проходен отвор.
Инструкции за инсталиране стъпка по стъпка:

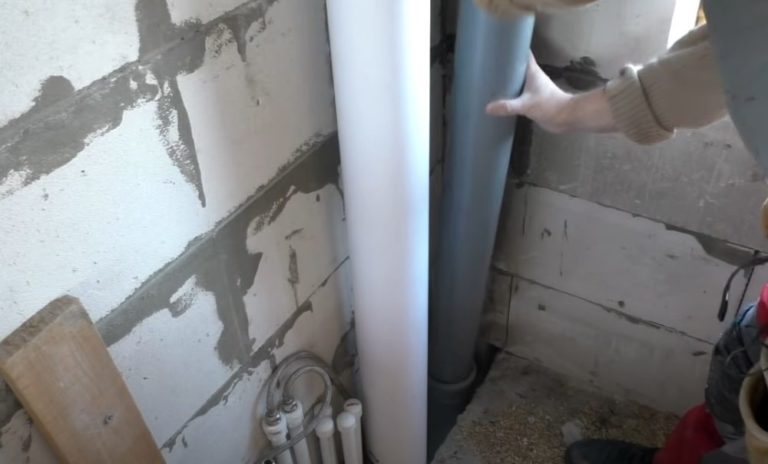

- Монтирайте PVC тръба върху канализационния щранг и я закрепете към стената със скоби. Прекарайте тръбата през отвора в тавана към тавана. Не забравяйте да монтирате фитинг с ревизионен люк между щранга и изхода за отпадъчни води. Този фитинг е необходим за почистване на канализационните тръби, запушени с мазнини.
- Маркирайте мястото на излизащия през покрива въздуховод, подравнен с таванския въздуховод. Използвайте остър нож, за да прорежете пароизолацията по маркировките. Отстранете изолацията от покривния лист.

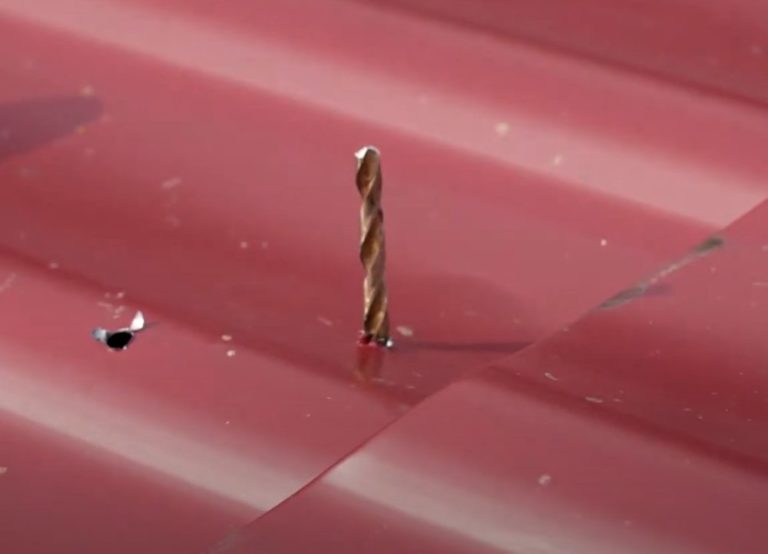

- Подгответе проходен отвор в покривния материал за проникващия елемент. Използвайте електрическа бормашина, за да маркирате ръбовете на прозореца, изрязан в изолацията от страната на тавана.

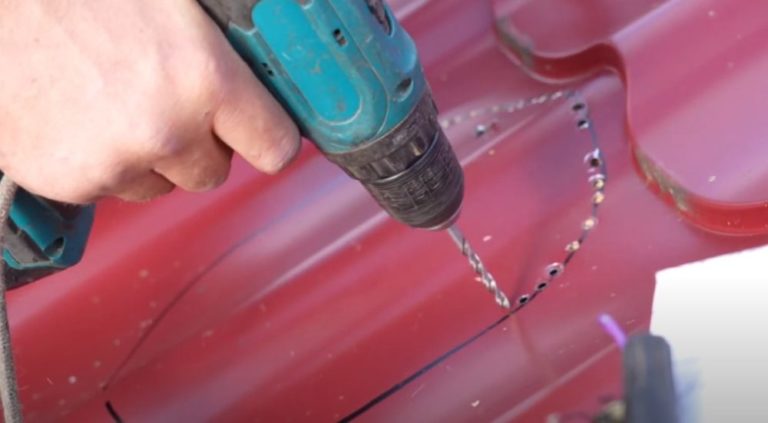

- Отвън намерете маркировките на покрива, състоящи се от 2-4 отвора. Поставете шаблона за проникването и го очертайте с маркер. Използвайте бормашина, за да пробиете често срещани отвори по маркировките. Пробийте отворите по-близо един до друг, за да улесните изрязването на покривната секция.

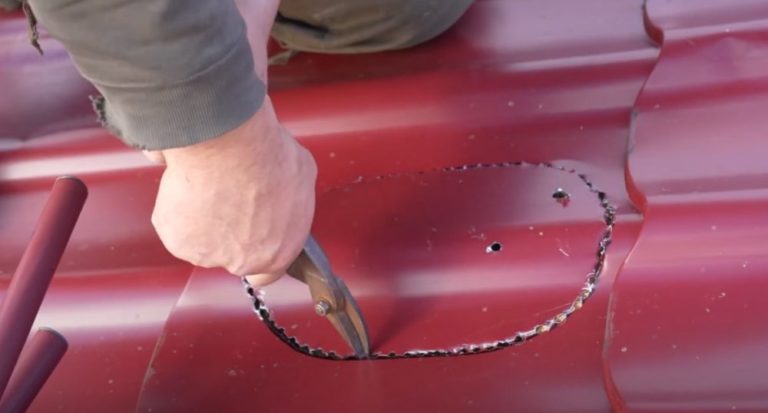

- Използвайте метални ножици, за да изрежете останалите дистанционни елементи между пробитите отвори. Отстранете изрязания фрагмент от металната плочка.

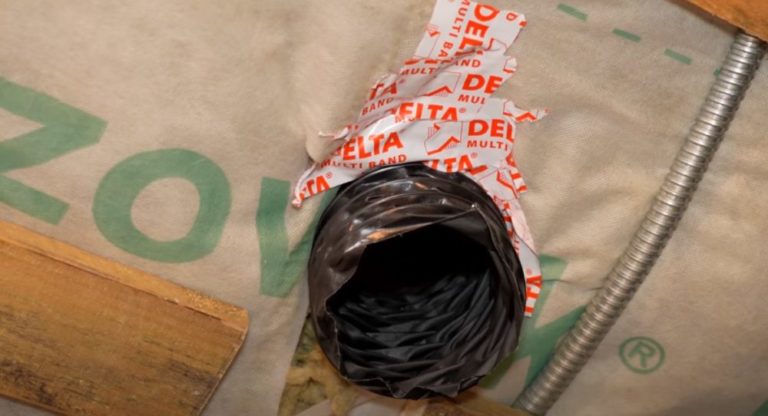

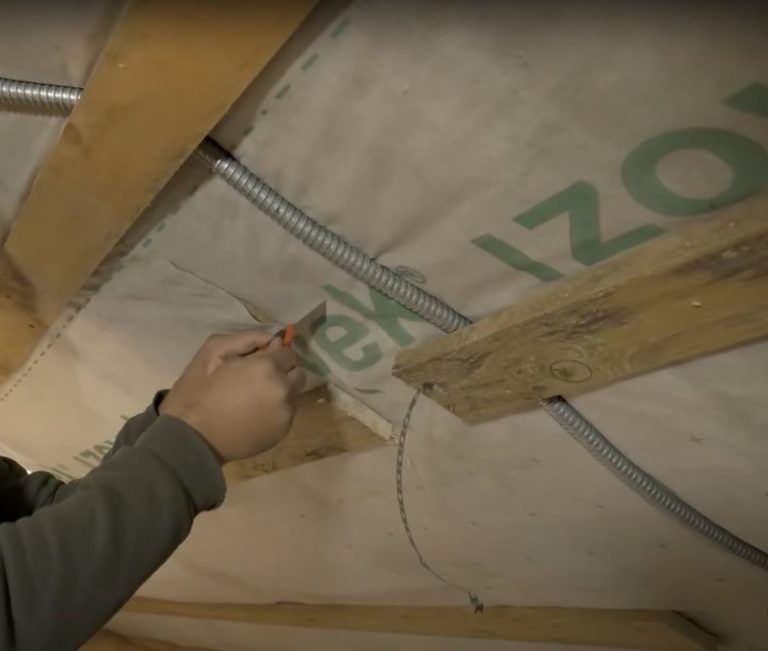

- Отстранете излишната изолация и пароизолационен материал до размера на отвора, изрязан в металния покрив. Поставете пластмасовата част на водния уплътнител от проникващия елемент. Уплътнете пръстена с уплътнител, за да предотвратите попадането на дъждовна вода под хидроизолацията на покрива.

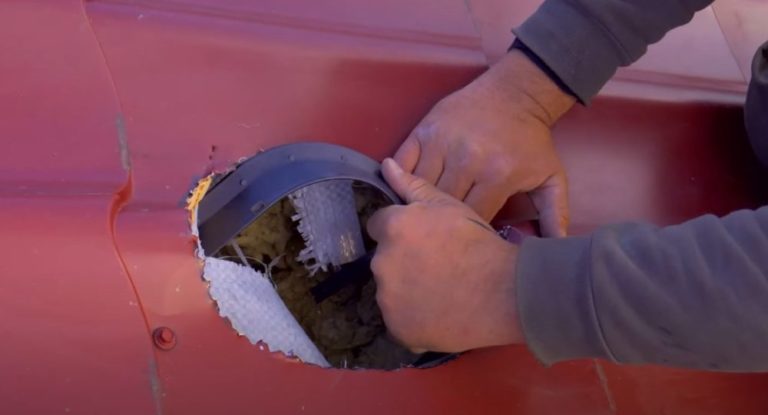

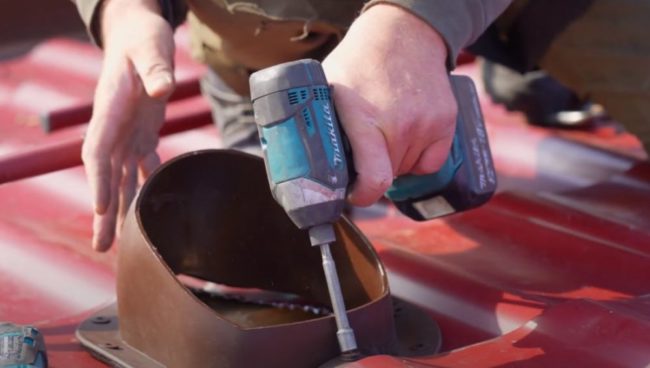

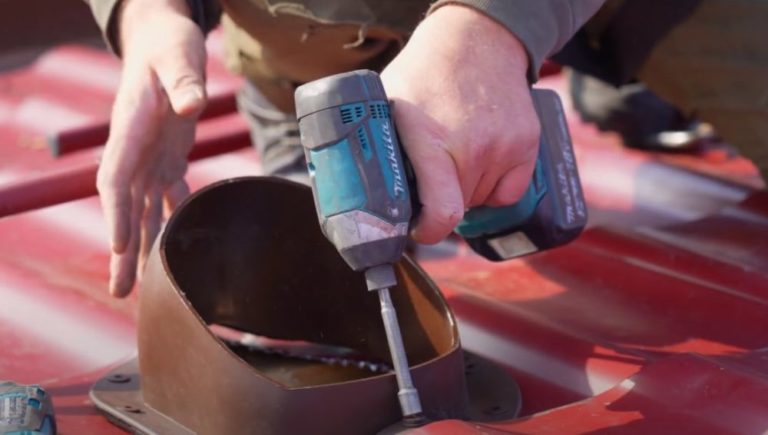

- Монтирайте основата на проходния елемент и я закрепете с винтове. Използвайте гъвкава гумена подложка за уплътняване. Освен това нанесете уплътнител по контура на фугата.

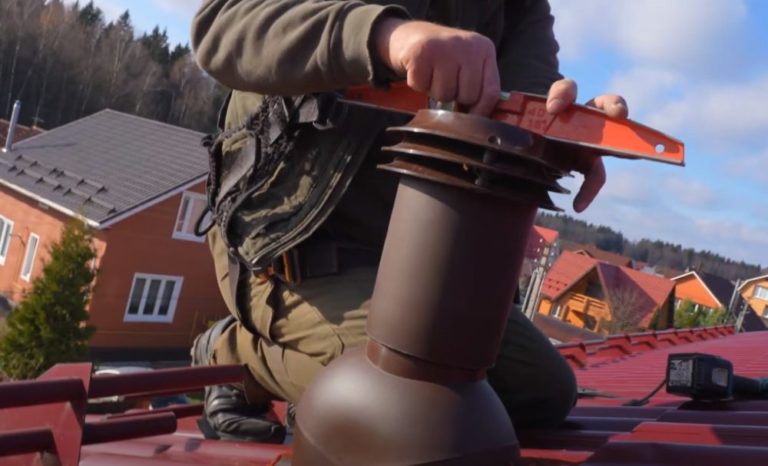

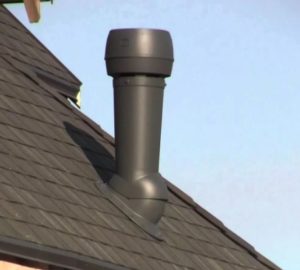

- Монтирайте проходния елемент с дефлектора върху здраво закрепена основа. Подравнете тръбата строго вертикално с помощта на нивелир и я закрепете с самонарезни винтове и пресова шайба.
- Външната тръба на проникващия елемент е фабрично изолирана. Не е необходима допълнителна изолация на стените. От страната на тавана на проникващия елемент, прокарайте гофрирана тръба през изолационния слой на покрива, за да я свържете с пластмасовия канализационен щранг. Запълнете празнините с изолация. Залепете с тиксо краищата на отрязаната пароизолация към стените на гофрираната тръба, за да предотвратите образуването на топлинен мост.

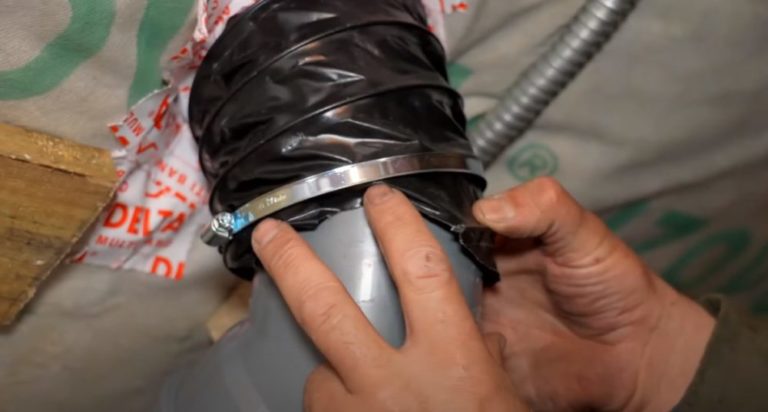

- Свържете гофрираната тръба на проходния елемент към PVC канализационния щранг и затегнете съединението със скоба.

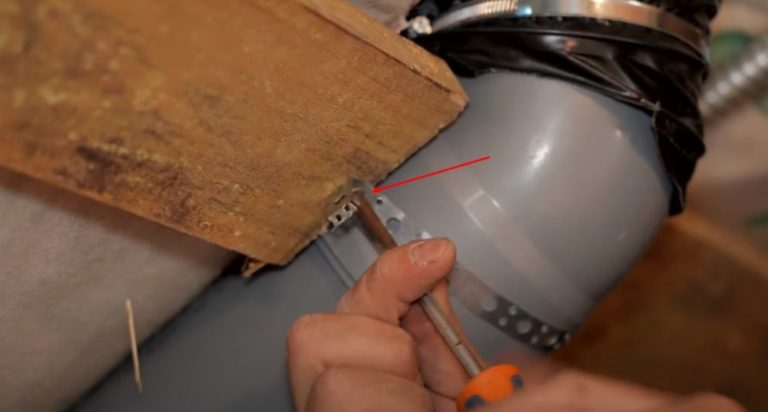

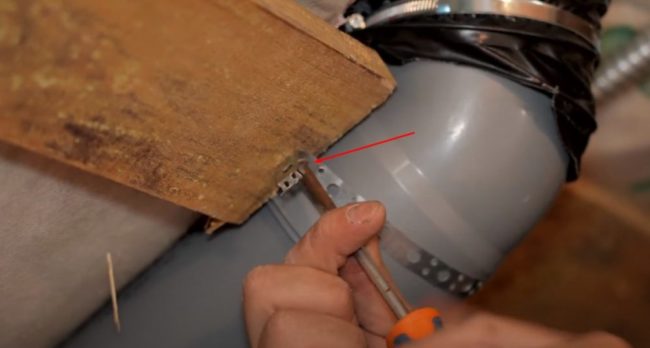

- За да сте сигурни, че тръбата е здраво закрепена на мястото си, прикрепете я към дървените летви на покрива със скоби или метална лента. Сигурното закрепване ще предотврати разделянето на съединенията поради термично разширение.
- Изолирайте тръбите на тавана с фолииран полиетилен. Можете също да използвате минерална вата или други видове изолация.

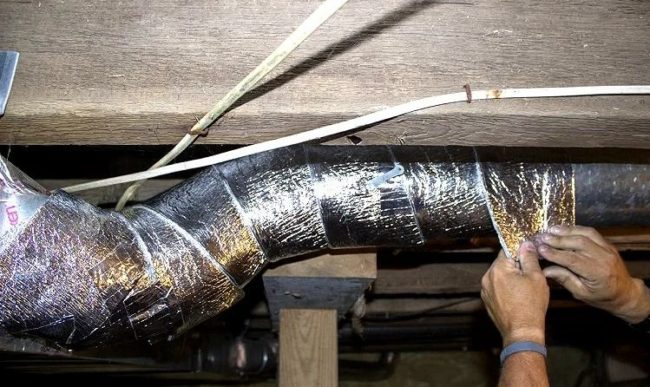

Също така, увийте щранговете, преминаващи през шахтата на къщата, с разпенен полиетилен. Топлоизолацията ще действа и като звукоизолация. Бучещият звук от отпадъците, изхвърляни през канализационната система, ще бъде елиминиран в къщата.
Проблеми с монтажа на канализация и методи за отстраняване
Вентилацията за отпадъчни води работи надеждно, когато е правилно инсталирана. Нека разгледаме списък с възможни грешки и как да ги поправим.
- Образуване на вакуум в тръбопровода. Този проблем възниква, когато канализационната вентилационна система е сглобена от тръби с различни диаметри и се използват много завои. За да разрешите това, опитайте се да създадете колкото се може повече прави участъци. Използвайте тръби с еднакъв диаметър. Не свързвайте водопроводни принадлежности към канализацията, като използвате адаптери с различни диаметри.
- През зимата във вентилационната шахта се образува конденз, който замръзва. Този проблем възниква поради недостатъчна изолация. За да разрешите това, използвайте висококачествена топлоизолация. Запечатайте всички пукнатини, за да елиминирате топлинните мостове. Увийте всеки щранг поотделно с минерална вата или разпенен полиетилен.
- Повреда на вентилационния отвор от плъзгащ се сняг. Този проблем възниква, когато тръбата е прекарана по външната стена под стрехите. Решението е да се препокрие вентилационният отвор или да се прокара над стрехите. Вентилационните тръби не трябва да се разполагат под стрехите.
- Неприятните миризми от канализационната система се засмукват във вентилационната система. Този проблем възниква, когато в комбинираната шахта се получи „обратна тяга“. За да разрешите това, монтирайте специално проектирана коминна капачка на изхода на комбинираната шахта, като коминът и отводнителният комин се намират над капака. Продуктите от горенето от котела и неприятните миризми от канализацията ще бъдат отнесени от вятърните течения, което ще им попречи да достигнат долното ниво на общия вентилационен дефлектор на сградата.
Неприятните миризми от канализацията могат да се разпространят из целия дом от сифоните. Не бързайте да ремонтирате вентилационната система на канализацията, докато не се установи причината. Възможно е водният затвор да е счупен или сифонът да е изсъхнал поради рядка употреба.
Отговори на често задавани въпроси
Ако към канализационната система са свързани повече от 3 водопроводни устройства или те са монтирани на различни нива, е необходим щранг за отпадъчни води.
Диаметърът на изхода за отпадъчни води трябва да съответства или да е по-голям от напречното сечение на канализационния щранг. Оптималният размер е 110 мм.
Изходът за канализационна вентилация се извършва през покрива към улицата или по външната стена на сградата.
Общата вентилация на сградата и канализацията не могат да се комбинират в една система.
Внезапното пускане на водата ще доведе до скъсване на водните уплътнения в сифоните. В къщата ще се появи неприятна миризма от канализацията. Водата ще се оттича по-бавно от водопроводните инсталации поради образуването на вакуум в системата.
