Медни тръбни фитинги за компресия

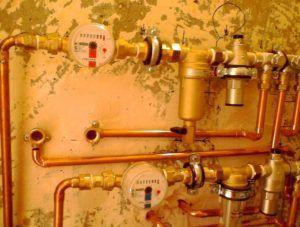

Медните тръби отдавна се смятат за универсално решение. Те се използват навсякъде: при монтажа на водопроводи, газопроводи и др. отоплителна магистрала.

Тези продукти не се влияят от хлорирана вода и това се превръща във важен фактор при избора им за работа.

Те са оптималният избор за полагане на градски водопроводи, тъй като медните секции са устойчиви на корозия и осигуряват дълготрайна служба.

Полагането на тръбопровод с помощта на тези тръби се осъществява с помощта на различни методи на свързване, включително запояване и заваряване, както и с помощта на медни тръбни фитинги с компресионни фитинги.

Плюсове и минуси на тези части

Свързването на тръби с компресионни фитинги е много лесно. Този метод елиминира необходимостта от високи температури или специализирано оборудване.

Този метод позволява полагането на тръби дори в труднодостъпни места. Този вид работа изисква следните инструменти:

• Гаечен ключ;
• Калибратор;
• Резач.

Ако сравните разходите за време и труд за тази работа, те са малки. А инсталираният тръбопровод е херметически затворен и служители дълго време.

Но без значение колко добра е подобна система, тя все пак има своите недостатъци. Кримпващият фитинг трябва да бъде постоянно проверявайте и затягайтеПоради тази причина не се препоръчва монтажът им под бетон.

Тези компоненти са проектирани и за системи с ниско налягане. В сравнение със запоените фитинги, тяхната надеждност е по-ниска.

Връзка, сглобена с компресионни фитинги, се превръща в конструкция за многократна употреба.

Може да се сглобява и разглобява. Всяко следващо сглобяване и разглобяване обаче ще повлияе на здравината му.

Как е проектиран и работи компресионният фитинг

Това устройство включва:

• Рамка;
• Компресионна гайка;
• Компресионен пръстен. Често се използват един или два пръстена. Те подобряват уплътнението на съединението и осигуряват устойчивост на високо налягане. Това също удължава живота на конструкцията.

ВАЖНО! Препоръчително е да закупите части, които използват EPD M уплътнения, вместо обикновена гума. Тези продукти ще издържат по-дълго.

За производството на тези елементи използваме:

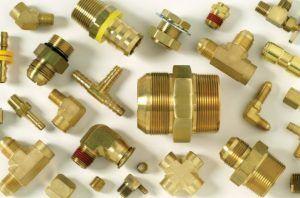

• Месинг;
• Мед;
• Пластмаса;
• Метал.

Месинговите фитинги се използват най-често за медни тръбни продукти. Те са лесни за машинна обработка и евтини в сравнение с медните продукти.

Месингът е толкова здрав, колкото неръждаемата стомана и е много по-лесен за монтаж. За да се увеличи издръжливостта на месинговите фитинги, те са никелирани.

Когато купувате такива части, вземете предвид теглото им (избягвайте леки компоненти). Експертите също така препоръчват да ги купувате от реномиран производител.

По този начин средствата няма да се разхищават, а магистралата ще функционира безпроблемно и надеждно.

Видове компресионни фитинги

Видео

Медни фитинги

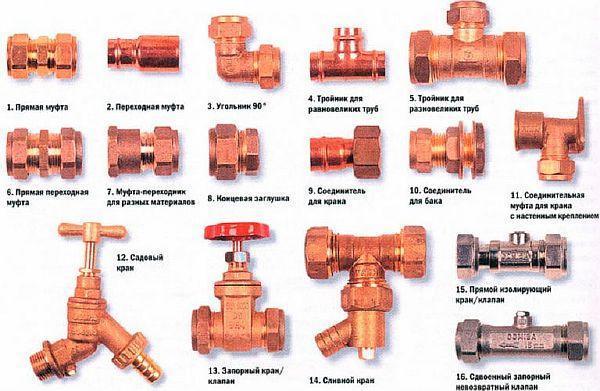

Тези устройства се предлагат в следните видове:

• ТейкЗа монтаж на клонове в една посока;
• Напречна гредаЗа устройството за разклоняване в две посоки;
• съединителИзползва се за свързване на заготовки от тръби с еднакви диаметри;
• ОтхвърлянеИзползва се за създаване на завой;
• ЩепселПоставя се в края на отрязаното парче.

За свързване на тръби с еднакъв диаметър се използват прави части, а за различни диаметри се използва преходна опция.

По вид те се разделят на:

• Резбовани;
• Компресия;
• Капилярна;

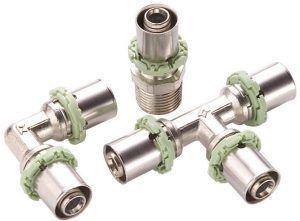

• Пресови фитинги;
• Самозаключващ се.

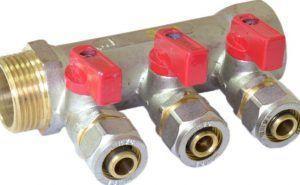

Резбовани елементи

Те са прости и здрави, без да изискват модификации. Месинговите фитинги са оптималният избор за тези части. Те предлагат повишена устойчивост на корозия и се използват в места с тръбопроводи, където се изисква стенен монтаж.

ВАЖНО! Комбинирането на тези фитинги с пластмасови, металопластикови и медни тръби не се препоръчва. Това е така, защото при затягане този компонент може лесно да смачка тръбата, изработена от тези материали.

Компресия

Възникват ситуации, когато използването на открит пламък не е възможно, затова на медни тръби се монтират компресионни фитинги. Те позволяват лесно боравене с детайли с различни диаметри, дори когато са изработени от различни материали.

Те идват от:

• месинг;
• мед;
• метал-пластмаса;
• пластмаса;
• стомана.

Те имат кримпващ пръстен, който закрепва частта към тръбата, създавайки плътно уплътнение. Този пръстен се затяга ръчно с помощта на гаечен ключ и съединителна гайка.

ВАЖНО! Тези елементи правят работата много удобна в труднодостъпни места.

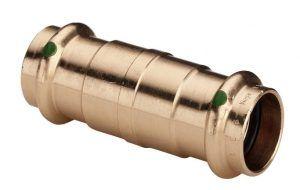

Капилярни свързващи елементи

Те са най-подходящи за медни и стоманени тръби. Те имат много тънка медна, калаена или сребърна тел от вътрешната страна под резбите. Тази тел служи като спойка.

Видео

Пресоване на медни тръби. Вода, газ.

Покритият с флюс детайл се вкарва във фитинга. Съединението се нагрява с горелка, докато разтопена спойка запълни пространството.

След това съединението се оставя да се охлади. След известно време съединението се почиства със специални почистващи препарати за мед.

Описаната връзка се счита за най-надеждната и е по-подходяща от другите за медни продукти.

Прес фитинги

Те се използват за медни тръби. рядкоНай-често се използват за работа с металопластикови и пластмасови изделия. Тези елементи се използват при работа, където запояването не е възможно.

В сравнение с компресионния фитинг, тази връзка е по-здрава. За тази работа обаче е необходима преса.

Този факт е причината те да се използват само в масово строителство.

Самозаключващи се конектори

Видео

Самозаключващите се елементи са механични устройства. Те се основават на вътрешни пръстени, единият от които има зъби. При натискане с ключ за издърпване, тези зъби се захващат плътно с другия пръстен.

Този тип съединение е надеждно и издръжливо. Тази част може да се използва многократно, защото може лесно да се отстрани с ключ за издърпване.

Този тип фитинг е изработен от мед и перфектно свързва детайли с всякакво напречно сечение и от различни материали. Това е много удобен метод за свързване на тръбопроводи, изработени от различни валцовани тръбни продукти и фитинги.

Как да монтирате компресионни фитинги на медна тръба

Видео

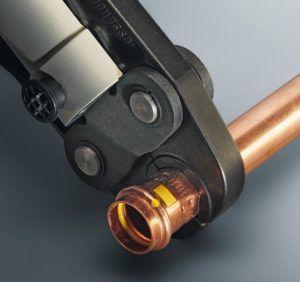

Радиални преси за кримпване на фитинги

Трябва да се отбележи веднага, че този тип връзка не изисква специално оборудване и може да се извърши самостоятелно.

Според европейските стандарти, кримп конекторите са разделени на два вида и са маркирани с буквите A или B.

Тип А. Те се използват изключително за полагане на надземни тръбопроводни мрежи, изработени от полутвърди видове мед или неръждаема стомана.

Изглед БИзползва се за надземни и подземни комуникационни системи, създадени от меки и полутвърди видове мед с дебелостенни тръби.

ВАЖНО! За да се получи много надеждна фуга, е необходимо да се действа стриктно според определени правила и инструкции.

Как се монтират компресионни фитинги тип А:

Видео

Пресоването на медни тръби е бързо и лесно! (4)

• Избира се елемент с необходимия размер. Това е лесно, защото всички свързващи конструкции се произвеждат по единен европейски стандарт;
• Заготовка за тръба се изрязва до необходимия размер и се почиства от мустаци. Разрезите се проверяват с калибър. Замърсяванията се отстраняват от заготовката, а лошо обработените ръбове и повреди се почистват. Върху заготовката се поставя кримпващ пръстен.

СЪВЕТ. Препоръчително е мястото на свързване да се намокри с вода, за да се предотврати изплъзване и разкъсване на уплътнението;

• Краят на тръбата се вкарва в конектора до упор. След това компресионната гайка се затяга. Първо се затяга на ръка, а след това се използва гаечен ключ.

СЪВЕТ. Избягвайте прилагането на прекомерна сила, когато правите това. Това няма да подобри уплътнението. Ако се използват евтини части, съществува риск от изстискване на пръстена, което прави съединението ненадеждно.

След тази работа тръбата може да е леко деформирана. Това ще потвърди, че връзката е херметична.

Как да монтирате компресионни фитинги тип B

Видео

Медни тръби (монтаж, запояване)

Този тип кримпван конектор се монтира, използвайки почти същата процедура като първия метод. Зоната на рязане трябва да бъде старателно почистена от всякакви замърсявания. Резбите също трябва да са без замърсявания. Допуска се само леко нанасяне на машинно масло върху резбите.

Това ще улесни увиването на тръбата. Трябва да се внимава уплътнителният конус да е притиснат към вътрешността на детайла, а ръбът на самия детайл трябва да е разширен.

Важно е да изберете правилния гаечен ключ. Той не трябва да се клатушка, тъй като това ще повреди гайката. Например, за диаметър 54 мм ще ви е необходим гаечен ключ 750 мм.

Характеристики на свързването на тези фитинги към тръби

Видео

Цената на медна тръба е висока, така че при закупуване на материали се препоръчва да се следват тези указания:

• Необходимо е да се даде предимство на хомогенни материали, така че цялата структура ще издържи по-дълго;
• Избягвайте комбинирането на мед и нелегирана стомана. Електрохимичните процеси между тях са вредни за съединението, причинявайки ръжда на стоманените компоненти.
• Ако е невъзможно да се избегне използването на различни материали, тогава стоманените изделия се монтират пред медните по посока на потока на течността;
• Медните тръби работят добре с PVC мрежови компоненти. В тази ситуация няма негативни последици.

Използваме запояване

Видео

Компресионните фитинги за медни тръби се произвеждат в различни диаметри, което позволява монтаж на всяка система.

За отоплителни и водоснабдителни системи се използват валцовани тръби с малък диаметър, които се свързват чрез запояване. Този процес не изисква много място.

Използването на опции за кримпване на медни тръби ви позволява да положите добър тръбопровод с малко усилия и време.

Спояващите фитинги са много лесни за свързване, използвайки нискотемпературно и високотемпературно запояване.Тези детайли на свързване позволяват решаването на дизайнерски решения с повишена сложност.

Видео

Монтаж на медни тръби без спойка

Гъвкавостта на медта елиминира нуждата от ненужни съединения и колена. Това е сравнително твърд, но гъвкав материал, което води до система, която е надеждна и устойчива на външни влияния.

Компресионните фитинги за медни тръби са много разпространени, защото са рентабилни и удобни. Не пестете обаче от качеството на материалите. В противен случай тръбопроводът бързо ще се нуждае от ремонт.

Отговорният подход към избора и монтажа на компоненти ще гарантира, че тръбопроводът ще служи за много дълъг период от време.
