Видове скоби за тръби, техният дизайн и как да ги направите сами

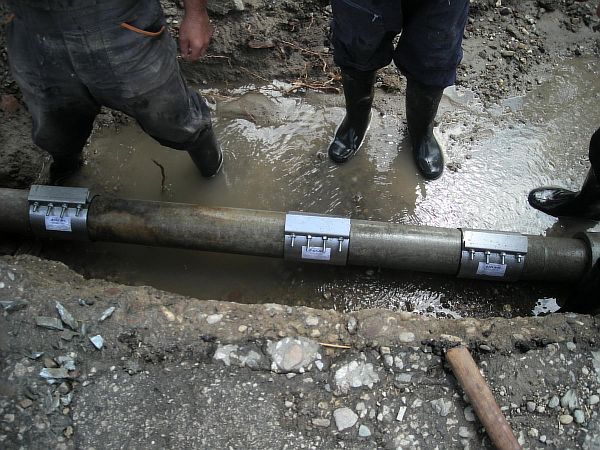

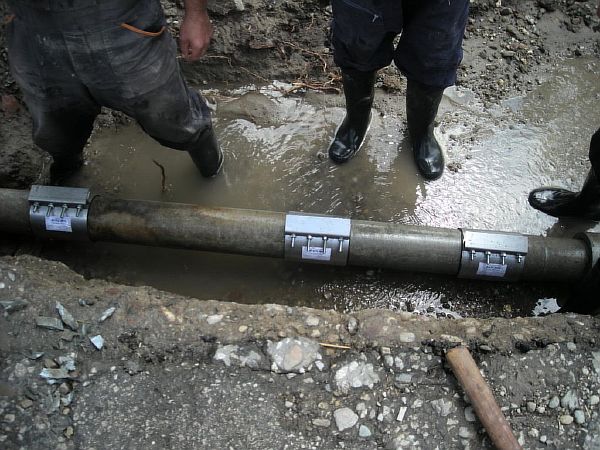

По време на работа по различни тръбопроводи възникват аварийни ситуации, които изискват незабавно разрешаване. Често пълното спиране на системата може да бъде изключително неудобно, затова се препоръчва използването на скоба за ремонт на тръби, за да се решат тези проблеми.

Такива тръбни устройства позволяват извършването на подмяна и ремонт на главната линия, без да се прекъсва цялата мрежа.

Те се използват за уплътняване на отвори, пукнатини и порести зони в тръбопроводи, транспортиращи течности. Уплътнителният маншет на тези устройства има клетъчна структура, което позволява надеждно уплътнение. Тестовете на производителя показват, че тази връзка може да издържи на налягане до 30 бара.

Къде се прилагат?

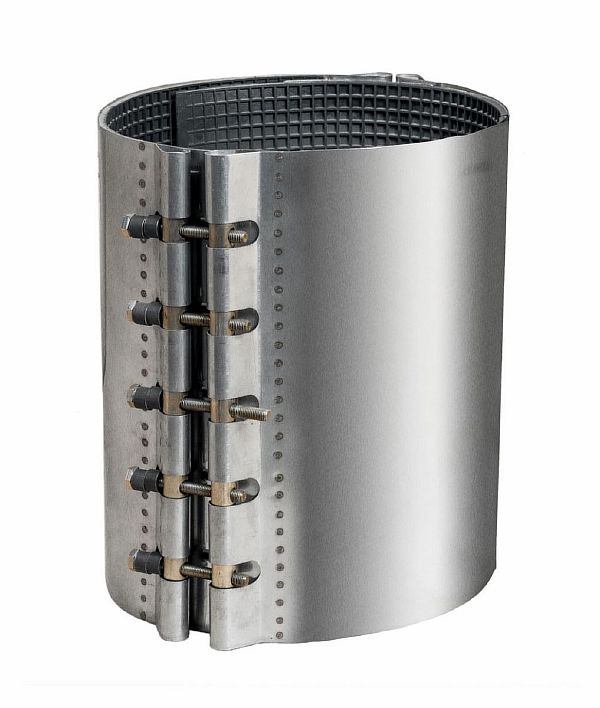

Ремонтните скоби, известни още като тръбни муфи, се използват за работа с тръбопроводи, изработени от всякакъв материал. Основното им предимство е възможността за многократна употреба. Тези муфи позволяват евтин и навременен ремонт на тръбопроводи, изработени от:

1. Чугун.
2. Те станаха.
3. Полиетилен.
4. Металопластика и азбестоцимент.

Видове повреди, които могат да бъдат поправени със скоби:

• След заваряване.
• Фрактури на тръби.
• Образуваха се надлъжни пукнатини.
• Отвор за игла.
• Посткорозивна фистула.
• Дупки, получени в резултат на удар.

Предимствата на скобите са очевидни:

• Инсталацията е проста и може да се извърши много бързо.
• Зоната за извънредна ситуация е бързо запечатана.
• Продуктите се характеризират с ниска цена.
• С тези съединители можете да намалите разходите за ремонти.
• Когато го използвате за ремонти, няма нужда да изключвате цялата система.
• Структурата, образувана от скобите, се отличава със своята надеждност и дълъг експлоатационен живот.

Производители на тази продуктова линия

Пазарът на строителни материали предлага разнообразие от продукти от местни и международни производители. Професионалните майстори с право хвалят високото качество на продуктите на израелски и швейцарски компании.

Гледайте видеото

Скоба за ремонт Gebo

Експертите оценяват, че продуктите на холандски и немски компании са с подобно качество. Продуктите, произведени в Полша и Китай, са с по-ниско качество. Следват скоби от местни производители. Продукти от Дания допълват списъка.

Почти всички продукти, предлагани за продажба, са произведени по европейски стандарти и притежават всички необходими сертификати за употреба в нашата страна.

Тази линия ремонтни продукти се предлага в много широка гама, което позволява използването им във всяка тръбопроводна система с всякакъв диаметър на тръбата. Това включва и системи за питейна вода.

Нека разгледаме какви видове има

Ремонтните скоби за метални и други тръби се разделят на следните видове в зависимост от материала, от който са изработени:

1. Стомана. Изработена от материал, който не е покрит с антикорозионна защита.
2. Стомана. Изработена от неръждаема стомана.
3. Стомана. (Поцинкована).
4. Чугун.

В зависимост от вида на крепежните елементи, съединителните устройства за метални и други тръбопроводи са:

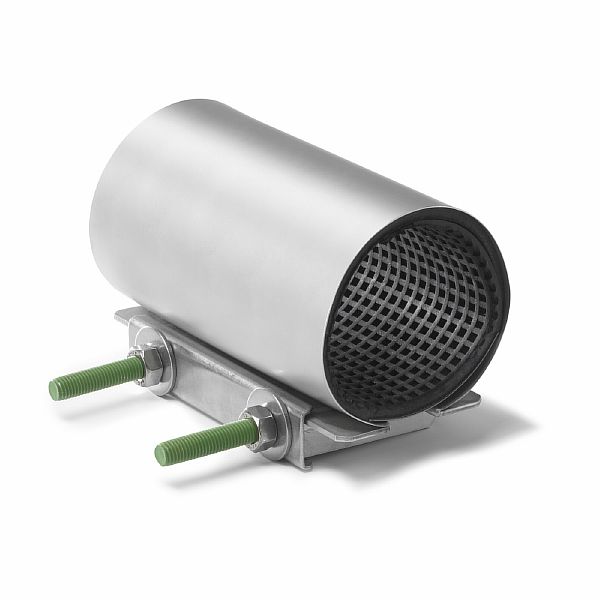

• Едностранно.

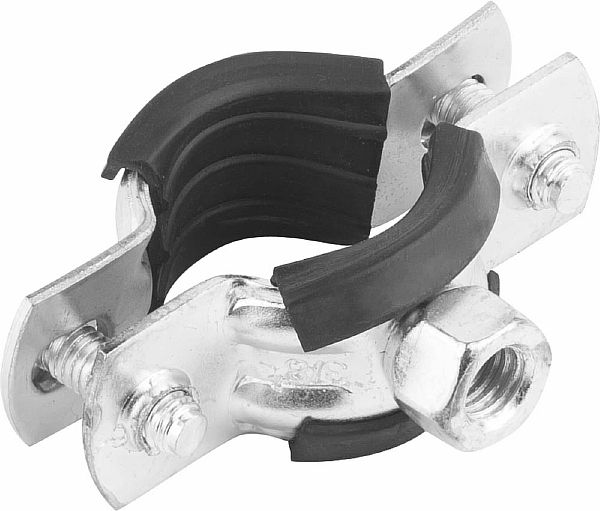

• Двустранно.

• Стандарт.
• Двучастен.
• Трикомпонентни (за метални тръбопроводи с голям обем).

В допълнение към тези модели, производителите предоставят набор от компоненти за метални системи с по-големи диаметри. Броят на компонентите за такива ремонтни устройства зависи от общия обем.

Гледайте видеото

Продуктите за метални и други тръби се различават по няколко конструктивни характеристики, което означава, че са лесни за избор за всяка мрежа.

Основни технически характеристики на инструментите за ремонт

Скобите за ремонт на тръби за кримпване се състоят от следните части:

1. Бандаж. Това е кримпващ елемент (неръждаема стомана или поцинкована стомана), който е с дебелина един или два милиметра. За този структурен елемент се използва и въглеродна стомана (с дебелина от 1,5 до три милиметра). За тази цел често се използват и чугунени части.
2. Маншет. Служи като уплътнение на кримпващи инструменти. Изработен е от клетъчна гума 6429 – от 8 до 13 VAL.
3. Крепежните елементи на кримпващите механизми са изработени от неръждаема стомана или поцинкована стомана.

Допустимото работно налягане за кримпващи инструменти варира от 6 до 10 атм. Работната им среда е вода, въздух или инертен газ.

Температурната норма за кримпващи устройства е от -20 до +60⁰S. А диаметрите им варират от 1,5 до 120 см.

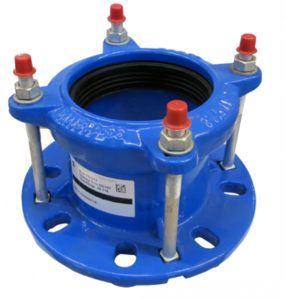

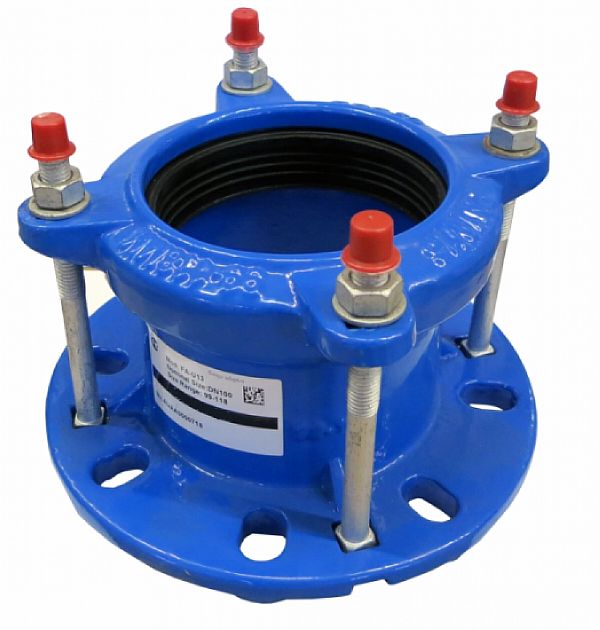

Ремонт на съединител за 300

Скобата за ремонт на тръби 300 мм се използва за ремонти на тръбопроводи с голям диаметър. Това устройство е отлично за справяне с проблеми като:

• Образуване на пукнатини, протичащи надлъжно (с възможно отклонение от 5 градуса).
• Появата на голяма фистула върху стоманена и чугунена главна линия.

С помощта на инструмента за ремонт 300 можете да свържете стоманени и чугунени тръбопроводи към полиетиленови. Деталята 300 ви позволява да поправите теч, без да разкачате цялата система.

Тези съединители използват уплътнения, изработени от сертифицирана гума за хранителни цели. Използването на неспецифицирани материали в тези устройства е напълно елиминирано. Следователно, тези продукти са изключително екологични.

Устройството 300 е надеждно и висококачествено, изработено от висококачествени материали. Към всички тези предимства се добавя и достъпната му цена.

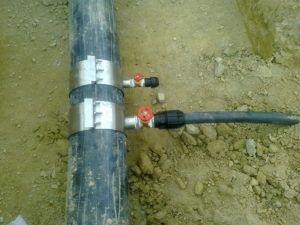

Скоба за ремонт на стоманени тръбопроводи

Скобата за ремонт на стоманени тръби е изработена от стомана и тези устройства най-често се монтират на водопроводни мрежи. Този компонент от стоманена тръба е сгънат:

• Няколко поцинковани или стоманени полусъединители.
• Уплътнения.
• Болтове, гайки и шайби, изработени от стоманени материали или поцинковани.

Номиналният обем на такова устройство за стоманени тръбопроводи варира от 1,5 до 60 см. Тези устройства са изработени под формата на лента, чиито краища са закрепени с поцинковани тръби.

Маншет Клапанът на тези устройства е изработен от клетъчен материал, който създава херметически затворена връзка между механизма и мястото на повредата на стоманени тръбопроводи. Дебелината на метала е 1 мм.

Те не са податливи на корозионни образувания и са рентабилни и лесни за употреба.

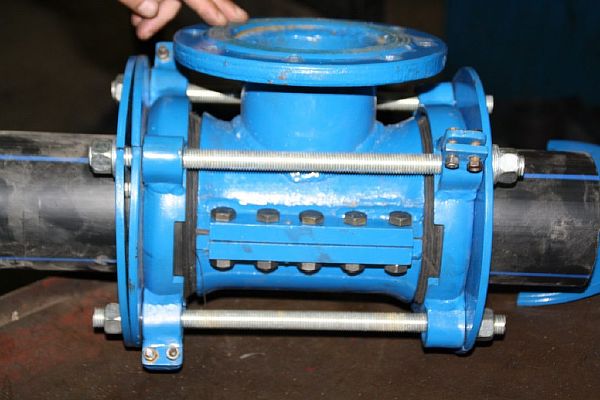

Техните характеристики

Ремонтната скоба за чугунени, метални и полиетиленови тръби предлага множество предимства. Тя може да се използва върху крехки чугунени и всякакви други системи, което прави тези инструменти универсални.

Тези механизми са лесни за инсталиране и всеки може да се справи сам с работата. Тези крепежни елементи ви позволяват да свързвате чугунени тръби с всякакъв друг тип тръби.

Когато са монтирани върху метална система, те правят възможно удължаването на експлоатационния живот на линията.

Всеки може да инсталира това устройство за чугунена система, дори без специализирани умения. Тези механизми, за чугунена и всяка друга мрежа, могат да издържат на високи температури.

Въпреки това, за да сте сигурни, че тези технически характеристики отговарят на всички изисквания, трябва да купувате продукти само от надежден производител.

Последователност на приложение и монтаж

Вече беше отбелязано, че инсталацията в този случай е бърза и лесна. Кратко описание на този вид работа е следното:

• Механизмът трябва да бъде увит около обиколката на тръбата и закрепен към частта, противоположна на мястото на инцидента.
• След това гайките се закрепват; те трябва да прилягат плътно към тръбопровода.

Качеството на монтажа в аварийна зона зависи пряко от свързващия материал и неговата здравина. Решаващ детайл по време на монтажа е прецизната връзка между крепежното устройство и системата.

Няма нужда да се подменя монтираното приспособление; то може да издържи толкова дълго, колкото и самата тръба. Следователно е рентабилно да се закупят няколко скоби за ремонти, вместо да се правят разходи за подмяна на целия тръбопровод или на отделна секция.

Когато избирате правилния инструмент за ремонт, е важно да вземете предвид степента на повредата. Метални, пластмасови и други видове инструменти се използват за най-добро справяне с повредата.

Всеки ремонтен механизъм е проектиран като полузатворена втулка и винтова скоба. Всички компоненти на тази конструкция се затягат с помощта на болтове. Диаметърът им трябва точно да съответства на размерите на тръбопровода; само това гарантира надеждно уплътнение.

Гледайте видеото

Описаният метод на закрепване е универсален и лесен. Монтажът обаче често представлява предизвикателства, които изискват специфични умения. Например:

• Стабилен вариант за закрепване. Основните опорни точки с фиксирана зона са тези, където скобата закрепва тръбата без възможност за последващо движение. Това закрепване се извършва близо до точката на свързване на тялото. Тази система позволява използването на различни форми на крепежни елементи и създава здрава конструкция.
• Метод на плаващо закрепване. Като свързващи части се използват метални или стоманени съединителни механизми, но този вид закрепване изисква значителна сила. Друг вариант за този метод са пластмасовите видове. Те трябва да се избират с по-голям диаметър, за да се осигури ефективно закрепване.

Скоби, изработени от метал и пластмаса

Процесът на монтаж на тръбопровода включва различни конфигурации и последователности на свързване. Само този метод гарантира стабилността на възпроизводимата структура. Допълнителни фитинги се използват в зоните, където тръбопроводът се разклонява и завива.

Използването на твърди и фиксирани крепежни елементи за метални или пластмасови съединения е препоръчително в отопляеми помещения. За други приложения водопроводчиците използват гъвкав метод на закрепване с помощта на еластични вложки.

Ако системата е изложена на високи температури, тръбите трябва да бъдат снабдени с муфи с различни форми с подвижен тип и еластично уплътнение.

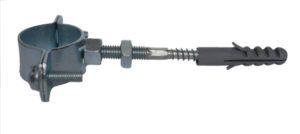

Използването на различни опции – метални, пластмасови и стоманени – е насочено към извършване на ВиК работи, свързани с отстраняване на системни дефекти. Опцията за закрепване включва закрепването им към стената с остри метални щифтове.

Например, закрепването на полипропиленов тръбопровод се извършва на разстояние 2 м, докато пластмасов тръбопровод се допуска да се закрепва по-рядко.

Направи го сам

Домашно приготвени скоби, направени от скрап материали, често се използват за ремонти. Това са много прости устройства, които могат временно да отстранят проблема.

Около тръбата се навива гумена лента и се закрепва с телена обвивка. Накрая конструкцията се покрива с тиксо или може да се използва електрическа лента.

Използването на такива механизми е свързано с редица ограничения:

• Употребата е разрешена само върху прав участък от главната линия и върху нейната външна част.
• Не може да се инсталира на система с обем по-голям от 350 мм.
• Аварийната секция не трябва да е по-дълга от 20 см.
• Ако тръбата е счупена, разстоянието между крайните части не трябва да надвишава 1 см, а отклонението на осите не трябва да надвишава три градуса.
• Ако механизмът покрива повече от половината от повредената част на тръбата, той не може да бъде инсталиран. В този случай техниците препоръчват подмяна на тръбите.

Скобата за ремонт на тръби в момента е оптималното решение за отстраняване на повреди по тръбопроводите. Това е икономически ефективен метод, който осигурява непрекъсната работа на мрежата за много дълго време.
