Подово отопление в рамкова къща: вода и електричество

Каркасните къщи стават все по-популярни в нашата страна. В резултат на това се разработват нови технологии, които подобряват функционалността на такива пространства и повишават техния комфорт.

Подовото отопление е една такава иновация, особено за рамкови сгради, тъй като преди това не се е инсталирало там поради теглото на конструкцията. Сега се предлагат системи за подово отопление (електрическо и хидравлично), които са пригодени за този тип сгради.

Ако обмисляте да построите къща с дървена конструкция с подово отопление, тази статия е за вас. Тя ще ви научи как да инсталирате подово отопление в къща с дървена конструкция, плюсовете и минусите на тези системи и кое покритие да изберете.

Характеристики на монтажа и монтажа на подово отопление в рамкова къща

Топлите подове се използват:

1. Електрически - нагревателният елемент е кабел;
2. На водна основа – отоплението се осъществява чрез охлаждаща течност, която се движи през тръби.

В рамкова къща, както във всяка друга стая, инсталирането на отоплителни устройства е допустимо, но технологията за тяхното изграждане има свои собствени особености.

Освен всичко друго, външните стени трябва да бъдат правилно изолирани и всички пукнатини да бъдат запечатани. Без това постигането на комфортна температура ще бъде невъзможно, тъй като стените в такова помещение са тънки.

Тъй като рамковите къщи се строят върху пилоти, не се препоръчва изливането на циментова замазка върху тях. Това значително ще увеличи теглото на конструкцията и натоварването на подовете. Ако решите да използвате тази технология, уверете се, че основата може да издържи теглото на цялата конструкция.

При избора на отоплителна система е важно да се имат предвид следните фактори:

• климатични условия;
• геоложки характеристики на района;
• дизайнерски характеристики на къщата;
• индикатор за топлинни загуби.

Дизайнът на водна основа се счита за по-енергийно ефективен. Инсталирането му обаче е доста скъпо, тъй като изисква множество компоненти, но това бързо се изплаща по време на експлоатация.

При инсталиране на водна система е важно правилно да се изчислят топлинните загуби и мощността на пода, дори на етапа на изливане на лентовата основа и изграждането на къщата.

Кой вид да изберете, предимства и недостатъци

Рамковите конструкции са леки конструкции; те нямат солидна основа.

Тъй като такива конструкции са монтирани на пилоти, студеният въздух циркулира свободно под пода, което изисква висококачествена топлоизолация. Монтирането на подово отопление ще осигури комфортна атмосфера.

Предимства на подово отопление за къщи с дървена конструкция

Предимства на подовото отопление за рамкови къщи:

• равномерност на нагряването;
• безопасност;
• ефективност;
• способността за регулиране на температурата;
• няма радиатори, които развалят интериора.

Този вид отопление може да бъде както допълнително, така и основно.

Недостатъци

Освен плюсовете, има и минуси:

• висока цена на компонентите;
• извършване на хидравлични изчисления, което е трудно за неспециалист;
• ограничен избор от видове замазки и подови настилки.

Въпреки това, има още предимства и най-важното е, че основната цел е постигната - създаване на комфортна атмосфера в къщата.

Какъв вид подово отопление да избера?

Ефективността на отоплението зависи от правилния избор на тип отоплителна система (електрическа или хидравлична). Ето защо, когато купувате устройство, вземете предвид:

• площ на помещенията;
• климатични условия;
• предназначение - основен или допълнителен източник на отопление;
• разходи за строителство и експлоатационни разходи.

Когато избирате отоплителна система, трябва да изчислите необходимата мощност. Ако помещението е голямо или отоплението ще бъде основната функция, тогава оборудването ще трябва да бъде по-мощно. Трябва да се вземе предвид и разположението на мебелите в помещението.

Подовото отопление с хидрофор се счита за практична и ефективна отоплителна система за рамкови къщи. За рамкови къщи се предлагат леки модели, които не оказват значителен натиск върху основите. Електрическите модели се използват по-често на горните етажи или когато подовото отопление с хидрофор не е възможно.

Монтаж на подово отопление

Има два метода за монтаж на подово отопление в къща с дървена конструкция: монтаж върху замазка и монтаж на пода. Системата се свързва към централното отопление или бойлер.

Полагане на замазка

Преди да излеете бетонно-циментов разтвор във водния кръг, уверете се, че конструкцията може да издържи натоварването. Средното тегло на квадратен метър е 400 кг. Дебелината на бетонния слой не трябва да надвишава 5 см.

Kd.i: Подово отопление с водно отопление в рамкова къща върху пилоти, в бетонна замазка.

Процесът на полагане на топла водна замазка със замазка в рамкова къща е следният:

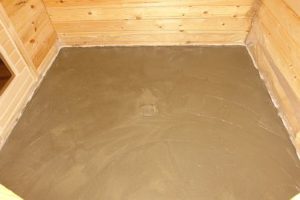

• Основата се подготвя чрез изливане на тънък слой груба замазка. Под нея трябва да се постави полиетиленово фолио, за да се предпази дървената основа от влага, съдържаща се в суровината (бетонната смес).

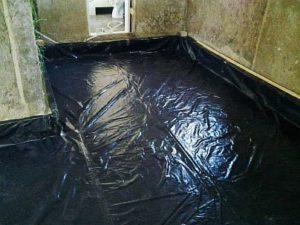

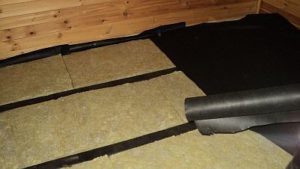

• За да се предотврати проникването на влага, се полага хидроизолационен слой — полиетиленово фолио или продукт на PVC основа. Фолиото се полага с припокриване върху стените, а шевовете се запечатват с тиксо.

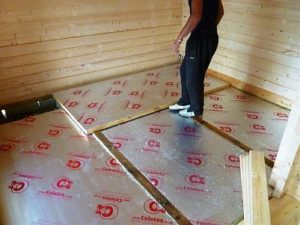

• Монтира се топлоизолация (10 см) - експандиран полистирол на плочки или ролки.

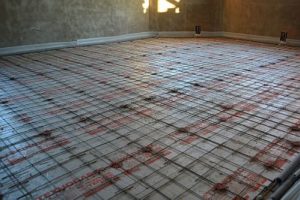

• Полага се армираща мрежа - необходимо е да се придаде твърдост на конструкцията и да се разпредели равномерно натоварването.

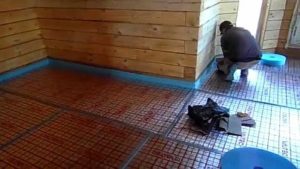

• По периметъра на помещението се поставя амортисьорна лента. Целта ѝ е да предотврати влошаването на бетонната повърхност при нагряване.

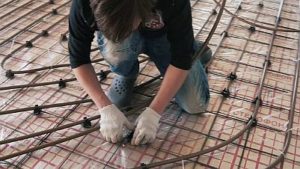

• Тръбите за воден под са поставени - разстоянието между веригите е от 10 до 30 см. Монтажът се извършва по предварително подготвен шаблон - "змия" или "охлюв"Ако помещението е голямо, то трябва да бъде разделено на няколко секции, всяка със собствена верига. Тръбите се закрепват към фитингите със скоби.

• Системата се тества, за да се гарантира правилното функциониране на устройството. За целта тръбопроводът се пълни с вода и се тества под налягане в продължение на 24 часа.

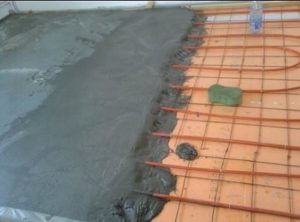

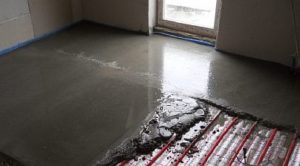

• Замазката се излива - бетонно-циментова смес с дебелина 5 смПредварително се монтират маяци, за да се улесни изливането и изравняването на разтвора. След като замазката леко изсъхне, те се отстраняват. Изливането трябва да започне от далечната стена и да продължи към вратата.

Тъй като замазката не е в контакт с пода или стените, тя няма да окаже негативно влияние върху дървените конструкции по време на употреба.

• Полага се довършителният продукт - керамика, линолеум, ламинат.

Подгрятият воден под трябва да се включи след пълното изсъхване на замазката.

Монтаж без връзване

При монтаж на хидравлично подово отопление без замазка, конструкцията се поставя върху подова основа. Този метод включва създаване на подова основа за тръбите.

Нека разгледаме стъпка по стъпка процеса на завършване на работата.

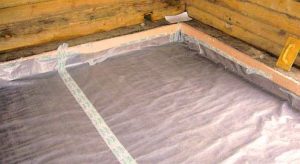

• Грубата дървена основа е покрита с хидроизолационен материал - полиетиленово фолио или полистиролова пяна, облицована с фолио.

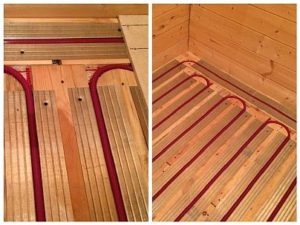

• Дъските, върху които ще се помещава тръбопроводът, са подготвени. В тях трябва да се изрежат жлебове.

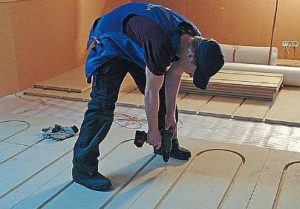

• Изгражда се рамка за водния кръг. Дъските се полагат върху основа, покрита с хидроизолационен материал, на интервали от 10-15 см.

• Тръбите се поставят в жлебовете и се покриват с метален лист, което ще улесни равномерното разпределение на топлината.

• Цялата конструкция е покрита с OSB или шперплат.

• Последният слой е финишното покритие.

Преди полагане на подовото покритие, водопроводната система трябва да се провери за функционалност и липса на течове.

Полагане на електрически подови настилки

Електрическите подови отопляеми подове се предлагат: кабели, отоплителни рогозки и инфрачервено фолиоРазработени са технологични процеси за полагане на всеки тип в рамкова къща.

Общо изискване за електрическите подове е мощното окабеляване, тъй като то увеличава натоварването на електрическата система. Това е особено важно за дървени сгради, тъй като съществува риск от пожар. За пълна безопасност е най-добре да инсталирате отделен кабел за подово отопление и да инсталирате RCD система.

Основният недостатък на електрическите отоплителни устройства е високата им консумация на енергия, което увеличава финансовите разходи. Освен това, такива подове не са подходящи за монтаж под тежки мебели.

Кабелни подове

За подово отопление с кабелен тип Използват се два вида проводници: двужилни и едножилни. Двужилните се препоръчват за жилищни помещения, тъй като представляват по-малък риск за здравето.

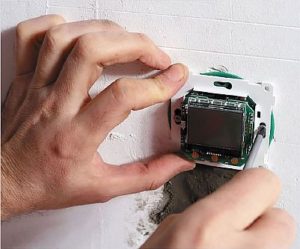

Задължително е да оборудвате такива отоплителни системи с термостат. За да направите това, първо трябва да подготвите място за него - вдлъбнатина в стената, на поне 30 см от пода до нишата. Оттам се изрязват канали до пода за кабелите.

Ако помещението, където ще бъдат инсталирани устройствата, е с висока влажност, термостатът трябва да се премести в съседна стая.

Монтажът на самия кабелен под се състои от следните етапи:

• Подовата настилка е покрита с хидроизолационен продукт – полиетиленово фолио – което се простира до стените. Листовете са закрепени заедно с тиксо.
• Изолацията се полага върху хидроизолацията - пенополистиролни плочи или друг топлоизолатор.

• Периметърът на помещението е покрит с амортисьорна лента.
• Полага се армираща мрежа - тя ще направи конструкцията по-здрава, а кабелът ще бъде прикрепен към нея.

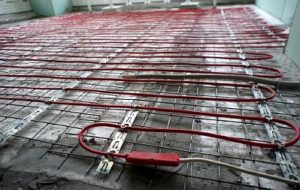

• Нагревателният кабел се полага според планирания модел – „змия“ или „охлюв“. Закрепва се към армировката с кабелни връзки или найлонови кабелни връзки. Стъпката на монтаж е 10–15 см.

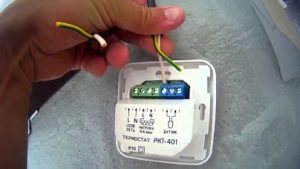

• Кабелът се свързва към термостата и се проверява функционалността на системата.

• Замазката се излива с помощта на предварително поставени маркери. Техниката на изливане е същата като при монтаж на водни кръгове. Най-добре е за замазката да се използва смес с добавени пластификатори. Дебелината на разтвора не трябва да надвишава 5 см.

Финалното покритие се нанася само след като разтворът се втвърди напълно.

Монтажът на отоплителен кабел в панелна къща може да се извърши по метода на пода - върху греди, с поставен хидро- и топлоизолационен материал отдолу.

Гредите трябва да имат изрези за проводниците, а в тях се вкарва фолио. Върху системата се полагат шперплатови листове и подови настилки.

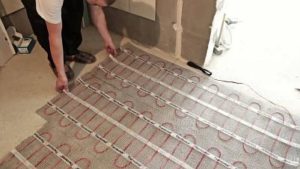

Нагревателни рогозки

Процесът на подреждане на отопление с помощта на рогозкиПодобно е на инсталирането на кабелно отопление, но е много по-лесно и по-бързо, тъй като проводникът вече е закрепен към специална мрежа с предварително определена стъпка. Подложката може да се положи в замазка или лепило за плочки.

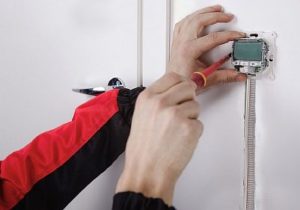

Както при инсталирането на всеки електрически под, трябва да започнете с инсталирането на термостата.

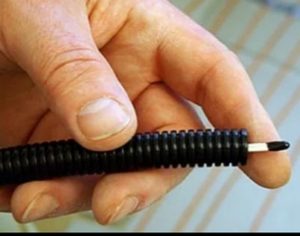

След това в пода се прави жлеб за тръбата, в която ще се поставят температурният сензор и кабелът от него.

В рамкова къща, отоплителните рогозки се полагат директно върху готовия под, който след това се покрива с полиетиленово фолио за хидроизолация. Роговете се полагат съгласно разработения план и не се поставят под тежки мебели. Те се закрепват към пода с тиксо.

След свързване и тестване на системата, конструкцията се запълва с бетон или лепило за плочки. След като разтворът изсъхне, може да се монтира подовата настилка.

Инфрачервен филм

Процесът на инсталиране на инфрачервено фолио В рамкова къща това е най-лесният вариант за инсталиране на подово отопление, тъй като няма нужда от бетонна замазка.

Нека разгледаме алгоритъма за свързване на инфрачервен под.

• Определя се мястото за монтаж на термостата. Неговото присъствие спестява 30-40% енергия. Монтира се или на стената, или в изрязана в стената ниша. Устройството се свързва към захранването.

• Подготовката на основата се извършва - тя трябва да е равна и без пукнатини.

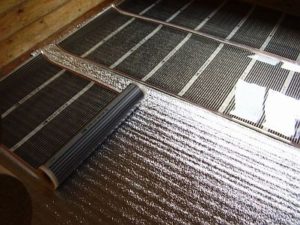

• Фолиото се полага върху под, покрит с топлоотразяващ материал. Листовете се полагат един до друг, без да се припокриват. Ако е необходимо, фолиото може да се нареже на ленти с необходимия размер по обозначените линии.

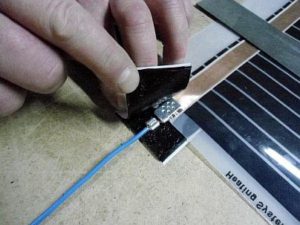

• Филмът се захранва чрез монтиране на контактни скоби върху медните шини и свързване на проводниците. Всяка секция се свързва отделно. Ако една секция се повреди, цялата система остава работеща. За надеждност контактите трябва да се затегнат с клещи.

Всички захранващи кабели са прокарани към фолиото чрез гофрирана тръба, положена през дървения под. Това е така, защото те биха могли да се стопят, което би могло да причини пожар.

• Всички разрези и клеми са изолирани с битумна лента.

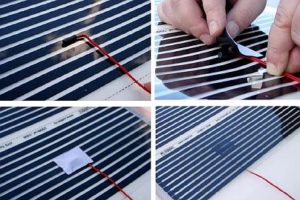

• Температурният сензор се монтира и закрепва към фолиото с помощта на специална черна лента. В основата са направени предварително вдлъбнати слотове за сензора и неговия кабел, така че да не се открояват от повърхността на пода. Кабелът на сензора, поместен в гофрирана тръба, е свързан към термостата.

• Тестването е задължително.
• Инфрачервеното фолио е покрито с полиетилен, за да се предпази от влага.

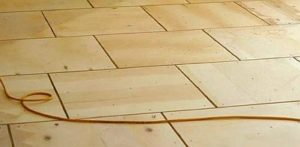

• Може би е добра идея да положите шперплатови листове отгоре - това ще удължи експлоатационния живот и ще предпази фолиото от износване.

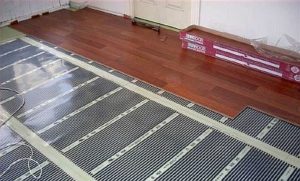

• Полагаме финишното покритие - всеки материал, който е съвместим с отоплителни системи.

Избор на завършващо покритие

В рамковите къщи е възможно да се полагат почти всякакви довършителни материали върху подово отопление: ламинат, паркет, инженерно дърво, линолеум или килим.

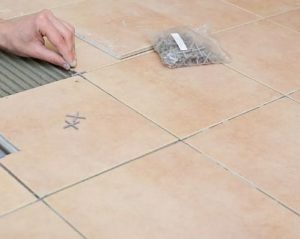

Керамични плочки могат да се полагат, особено върху подове със замазка. Те се препоръчват за бани и тоалетни, защото са устойчиви на влага, но трябва да се закрепят със специално лепило. За по-сигурно залепване шперплатът може да се замени с гипсофазерни листове. Ако плочките се полагат върху нагревателни рогозки, количеството лепило трябва да се увеличи.

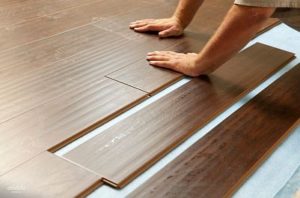

В други помещения ламинатът е популярен. Процесът на полагане на ламинат върху подово отопление в рамкова къща е същият като за обикновена повърхност.

Повърхността, върху която ще се монтират ламелите, трябва да е суха и равна. Това може да бъде бетонна замазка или шперплатови листове. Върху тях се полага полиетиленово фолио, като леко се припокрива със стените. След това излишното полиетиленово фолио се отрязва.

След това поставете подложката; всякакъв тънък материал ще свърши работа. Поставете дъските върху нея, с късата страна към прозореца, за да направите фугите по-малко видими. Важно е да оставите празнини между стената и плочките. Монтажът на втория ред трябва да започне с дъска с различен размер. Всички останали редове се полагат в същия ред.

От вас зависи да решите кое покритие да изберете, основното е, че е специално проектирано за отоплителни системи.

Монтирането на подово отопление в сглобяема къща ще осигури комфортни условия на живот. Равномерното отопление обаче е възможно само при правилен монтаж на отоплителната система. Ето защо, ако планирате да извършите работата сами, трябва предварително да се запознаете с принципите за избор и монтаж на такива системи. А ако не сте сигурни в способностите си, обадете се на професионалист.
