Електрическо подово отопление: Видове, диаграми и самостоятелен монтаж

Отоплителните устройства, които преобразуват електричеството в топлина, се наричат ​​електрически. Електрическите подови отоплителни системи, които се използват като основен или допълнителен източник на топлина, са сред тези отоплителни системи.

Има няколко вида електрически подове.Ще ви помогнем да разберете характеристиките на всеки модел и ще обсъдим неговите предимства и недостатъци. Ще научите също как сами да инсталирате електрическо отопление или ще проучите повече. подробни инструкции как сами да инсталирате различни видове електрически подове.

Видове електрически подове

Електрическите подови отоплителни системи се различават по вида на нагревателния елемент - кабелен или инфрачервен нагревател.

Първият тип включва:

• нагревателен кабел - може да се използва едножилен, двужилен или саморегулиращ се проводник;
• Нагревателните рогозки са със същия кабел, но са фиксирани върху мрежа.

Инфрачервените системи са:

• филм - гъвкава тъкан с инфрачервен нагревателен елемент;
• пръчковидни - постелки с въглеродни пръчки.

По-долу ще разгледаме по-подробно техните характеристики и недостатъци.

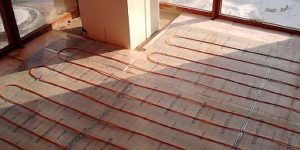

Кабелна подова настилка

При проектирането на кабелен електрически под, основният елемент е проводникът, в който електрическата енергия се трансформира в топлина.

Монтаж на кабелен под и нагревателен елемент

Кабелното отопление включва: нагревателен кабел, свързващи муфи, устройства за регулиране и управление.

Основният компонент е нагревателният кабел, който има няколко изолационни слоя. Състои се от тоководещи проводници, армировка от фибростъкло, полиестерно фолио, меден проводник, алуминиев екран и защитен PVC слой.

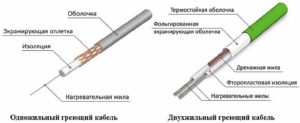

Кабелите за електрическо подово отопление се предлагат в резистивни и саморегулиращи се варианти. Резистивните кабели включват:

1. Едножилният кабел е евтин, но високото му ниво на електромагнитно излъчване го прави неподходящ за монтаж в жилищни помещения.
2. Двужилните кабели имат едно нагревателно ядро, действащо като обикновен проводник, а другото действа като нагревателно ядро. Това свойство увеличава цената, но намалява електромагнитните смущения.

Саморегулиращ се кабел — може да променя нивото на нагряване в зависимост от температурата в помещението. Кабелът се състои от два затворени паралелни тоководещи проводника с полупроводникова матрица.

Тези полупроводници са отговорни за регулирането и контрола на нивото на нагряване. Този тип кабел спестява електроенергия, но не намалява равномерността на повърхностното нагряване.

Принцип на действие

Външно нагревателният кабел прилича на обикновен проводник, предаващ електрическа енергия, но не е толкова просто. Неговите проводници преобразуват електрическата енергия в топлина.

Тъй като кабелът е екраниран, той е подходящ за монтаж в помещения с висока влажност.

Плюсове и минуси

ПЛЮСОВЕ и НЕДОСТАТЪЦИ на КАБЕЛ И РОГОЛКА за ПОДОВО ОТОПЛЯНЕ.

Този модел електрически под е най-сложният от гледна точка на монтаж. Той изисква полагане и закрепване на кабела, след което заливането му с бетонна замазка – трудоемък процес (смесване на разтвора, изливането му върху повърхността и изравняването му с нивелираща замазка).

Този дизайн намалява височината на тавана и добавя тегло към конструкцията, което го прави неподходящ за монтаж в сгради със слаби тавани или във високи сгради. Друг недостатък е, че не може да се постави под тежки мебели или водопроводни инсталации.

Трябва да се отбележи обаче, че електрическото подово отопление с кабели има своите предимства. То може да се монтира в помещения с неправилно разположение и да се използва за отопление на елементи извън дома, като например покрив или улуци. Освен това няма риск от течове.

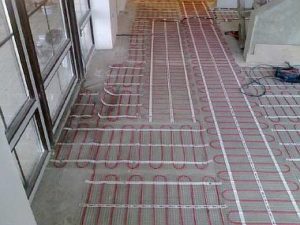

Нагревателни рогозки

Нагревателните рогозки са подобни на електрическите кабелни подове, но проводникът е прикрепен към фибростъклена подложка.

Устройство

Нагревателните рогозки са с ширина 0,5 метра, с проводник, прикрепен към тях на предварително зададена стъпка. Уредът включва нагревателните рогозки, кабела и гофрирана тръба. Гофрираната тръба побира температурния сензор, предпазвайки го от влага. Ако конструкцията е запълнена с лепило и лепилото не покрива напълно сензора, е необходимо влагоустойчиво устройство.

За да инсталирате този тип електрическо подово отопление, ще ви е необходим термостат с дистанционен сензор, разклонителни кутии и окабеляване. Когато избирате термостат, вземете предвид нивото на консумация на енергия, а проводниците, или по-точно тяхното напречно сечение, се избират въз основа на мощността на уреда и материала, от който са изработени.

Нагревателният елемент е прост – кабел, обикновено двужилен, не по-дълъг от 45 мм. Проводниците са екранирани и покрити със защитна обвивка.

Дизайнът на топъл под с отоплителни рогозки се състои от подова настилка, топлоизолационен и водоустойчив материал, самите рогозки, лепило за плочки и финишно покритие.

Принцип

Принципът на действие на постелката е същият като този на под, направен от обикновен кабел.

Токът, преминаващ през проводника, генерира топлина, която се пренася чрез конвекция към замазката, от нея към пода и загрява въздуха.

Плюсове и минуси

Нагревателни рогозки за електрическо подово отопление

Основното предимство на отоплителните рогозки е тяхната простота на монтаж. Няма нужда да закрепвате кабела или да изчислявате разстоянието за монтаж; конструкцията е напълно предварително сглобена; всичко, което трябва да направите, е да разположите рогозката.

Освен това, този тип подови настилки се затоплят по-бързо от конвенционалните кабелни подове, полученият „пай“ е по-малко обемен, а постелките са тънки и могат да се монтират в слой лепило за плочки. Тъй като устройството е леко, то може да се поддържа от по-слаби подове. Такива подове обаче са по-скъпи.

Недостатъците включват също:

1. Трудност при монтажа, особено при заобикаляне на препятствие. Например, водопроводните инсталации са трудни за заобикаляне, защото не можете да отрежете кабела; можете само да отрежете мрежата и да огънете жицата.

2. Невъзможност за регулиране на стъпката на полагане според вашите нужди.

3. Не е подходящ за използване като основно отопление, тъй като постелките имат ниска мощност.

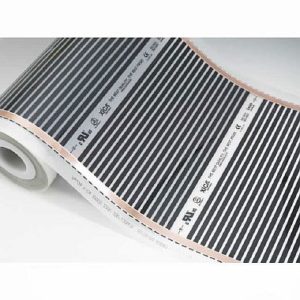

Инфрачервен филм

Топлите подове на базата на инфрачервен филм са един от моделите, които работят и на електричество.

Устройство

Инфрачервените подове наскоро се използват като отоплително устройство. Те се предлагат в комплект с термо фолио, скоби, изолация, електрически кабели, термостат, сензор и фолио.

Системата се състои от двуслоен диелектричен издръжлив филм с вътрешен въглероден нагревател; дебелината на структурата е приблизително 2 мм.

Инфрачервените филми се произвеждат в два вида:

• плътна - двуслойна полиуретанова тъкан с непрекъснато въглеродно покритие отвътре;
• Раирано - това е същото, двуслойно лавсаново или полиуретаново фолио, с въглеродни или ултратънки алуминиеви ивици.

Нагревателните елементи са свързани паралелно и последователно с помощта на тънки медно-сребърни проводници.

Методът на монтаж на филмовата система е „сух“, без изливане на замазка.

Принцип на действие

Когато устройството е свързано към мрежата, плочите се нагряват и се излъчва топлинна енергия под формата на инфрачервени вълни, които нагряват обекти в помещението.

Плюсове и минуси

Фолиото има предимства пред кабелните подове. Първо, то не намалява височината на помещението поради тънката си дебелина. Конструкцията е и лека, което я прави подходяща за монтаж във високи сгради или къщи с крехки тавани.

Второ, монтажът е лесен и лесен за самостоятелно изпълнение. Фолиото се навива върху основа и може да се реже, ако е необходимо, благодарение на специалните линии върху него. Няма нужда да се мисли за разположението на мебелите и не се изисква замазване. Демонтажът също е лесен.

Струва си да се отбележи, че инфрачервените подове са надеждна и енергийно ефективна система, спестяваща до 50% от енергията. Те не излъчват електромагнитни вълни, които имат отрицателно въздействие върху човешкото здраве.

Недостатъците включват висока цена и риск от токов удар, но това е незначително при съвременните системи. Друг недостатък, който се отнася за всички модели електрически подови отоплителни уреди, е, че те разчитат на електричество.

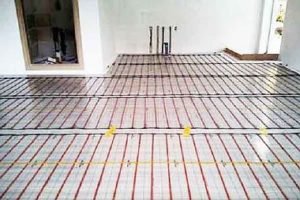

Подова настилка

Подова пръчка - затопля помещението с далечни инфрачервени вълни.

Устройства

Система от въдици - карбонови паралелни въдици, свързани в еластични постелки чрез захранващ кабел. Средната ширина на постелките е 0,8 метра, а дължината е 25 метра.

Нагревателният елемент се състои от пръчки, съставени от въглерод, сребро и мед, но само въглеродният компонент генерира топлина. Това електрическо оборудване включва също температурен контролер и сензор. Ще ви е необходима битумна изолация, топлоизолационен материал и гофрирана тръба.

Принцип на действие

инфрачервено подово отопление с въглероден прът

Инфрачервените подове са саморегулиращи се, което означава, че топлинната мощност е право пропорционална на температурата. Ако топлопреносът е лош (например, защото сте поставили мебели на пода), количеството генерирана топлина се намалява, предотвратявайки прегряване.

Тази функция позволява постелките да се полагат върху цялата площ. С помощта на тази система въздухът не се нагрява, но предметите в стаята се нагряват.

Предимства и недостатъци

Ключово предимство на подовете с сърцевина, подобно на инфрачервените, е липсата на електромагнитно излъчване. Отоплението се постига с помощта на инфрачервени вълни.

Системата може да се монтира под всякакъв вид подови настилки, екологично безопасна е и може да се инсталира в помещения с необичайни разпределения и зони с висока влажност. Саморегулиращите се свойства спомагат за пестене на ресурси и следователно пари.

Основният недостатък е, че трябва да се монтира в замазка, което прави отстраняването му невъзможно. Този вид отопление е скъп и има кратък експлоатационен живот - от 3 до 10 години.

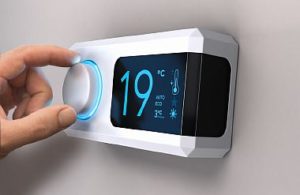

Устройство за регулиране и контрол на температурата

Термостат регулира и контролира температурата на електрическия под. След като бъде настроен, той автоматично поддържа зададената температура.

Термостатът се базира на показанията на сензора, който е свързан към него чрез термозащитен проводник.

Термостатите могат да бъдат механични или автоматични.:

1. Автоматичните отоплители имат цифров дисплей, който показва температурата в помещението. Удобна функция на тези отоплители е дистанционното управление за регулиране на температурата.
2. Механичен - оборудван с регулираща дръжка, която се използва за настройване на нивото на температурата.

Термостатът работи постоянно, така че материалът му трябва да е висококачествен, а връзките му надеждни. Той реагира на всякакви сигнали от сензора, като включва или изключва отоплението.

Инсталация

Нека разгледаме инсталирането на електрически под, използвайки примера на прост, модерен модел - инфрачервен филм.

Ще трябва да закупим термо фолио, термостат, температурен сензор, проводници за свързване, ленти - демпферни, монтажни и изолационни.

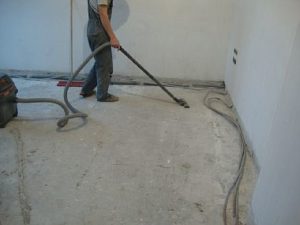

Подготовка на основата

Монтажът на подово отопление се счита за „чиста“ работа, така че преди монтажа стените трябва да бъдат почистени и измазани, а всички пукнатини трябва да бъдат запечатани. След такава работа обаче повърхността се покрива с мръсотия и дори с втвърдени бетонни буци.

Според технологията за монтаж и инсталиране на подово отопление, основата за инфрачервени системи трябва да е равна и чиста, така че цялата тази мръсотия трябва да бъде отстранена. Втвърдените бетонни парчета могат да се отстранят със шпатула или специален състав. След това повърхността трябва да се навлажни и всички отпадъци да се изметат с метла.

Ако има дълбоки пукнатини, те се запълват с циментова замазка. Ако има големи разлики в повърхността на пода, може да се излее тънък слой замазка, за да се създаде равна основа.

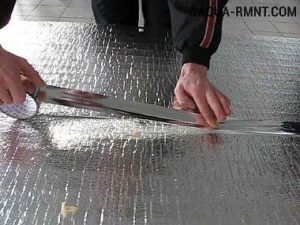

Полагане на топлоизолация

Функцията на топлоизолационния продукт е да намали до минимум загубите на топлина.

Полага се топлоотразяваща подложка с дебелина 3-4 мм. Най-добре е да изберете продукт с фолирана повърхност, обърната към тавана. Панелите се закрепват с лепяща лента и се прикрепят към основата.

Пенопластови листове могат да се използват в комбинация с фолио като топлоизолация.

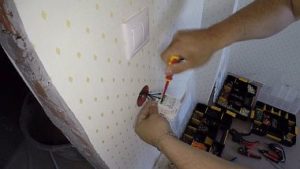

Монтиране на термостат

Преди монтажа на отоплителното фолио е необходимо да се монтира термостат. Той трябва да се монтира на стената, на поне 30 см над пода.

Преди почистване на основата, в стената се прави вдлъбнатина за термостата и се правят канали за проводниците от него към пода.

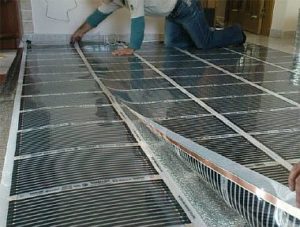

Полагане на нагревателни елементи

IR фолиото се полага според плана (не се поставя под мебели), на 5 см от стените. Листовете се полагат с медните ленти надолу. Избягвайте застъпване на един лист. Те се закрепват със строителна лента.

Ако е необходимо, фолиото може да се реже по съществуващите линии.

Връзка

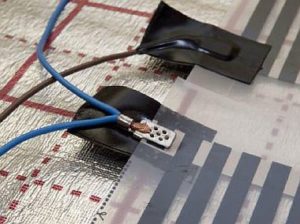

Процесът на свързване на инфрачервено фолио се състои от няколко етапа:

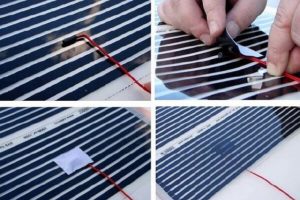

1. Температурният сензор е свързан – поставя се в гофрирана тръба, която е разположена в направен вдлъбнатина в топлоизолационния материал (средната ѝ ширина е до 1 см). Окабеляването от сензора, също поставено в гофрираната тръба, се издърпва през жлебовете, направени в стената, към термостата и се свързва към него. Сензорът се поставя на 50–70 см от стената, където е монтиран термостатът, и се закрепва с тиксо. Устройството не трябва да стърчи над топлоизолационния материал.

• Фолиото се свързва с помощта на клемите, включени в комплекта за подови настилки. Изолацията се отстранява от проводника в края на фолиото. То се навива на руло и се поставя в клемата, а скобата се закрепва с клещи. След това точката на свързване се изолира с битумна лента. За да се предотврати изпъкването на клемите от конструкцията, в топлоизолацията се правят и вдлъбнатини за тях.

Самият терминал е монтиран с едната страна върху медната лента, докато другата страна трябва да е разположена от вътрешната страна на фолиото. Контактът между скобата и продукта също е изолиран.

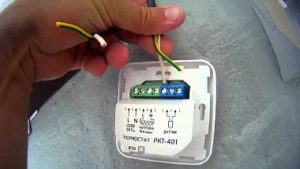

• Термостатът е свързан, тоест е свързан към източник на електрическо захранване.

След това системата трябва да бъде тествана за функционалност. Ако всички ленти се нагряват нормално и няма къси съединения никъде, тогава можете пристъпете към полагане на подовата настилкаНо преди това устройството е покрито със защитно полиетиленово фолио, което ще го предпази от случайно проникване на вода.

Схеми на окабеляване за апартаменти и частни домове

Има няколко схеми за монтаж на електрически подове, предназначени за различни помещения:

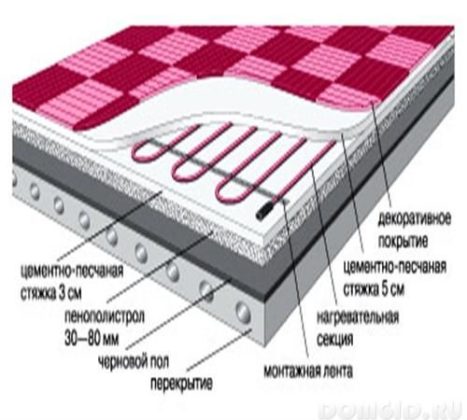

• Методът на строителство, базиран на замазка, е най-скъпият и изисква цялостно обновяване. Конструкцията обаче е надеждна. Процесът на монтаж по този метод е трудоемък и отнема време, а полученият подов "пай" е тежък. Този метод се препоръчва за частни домове и не е подходящ за сгради с дървени подове.

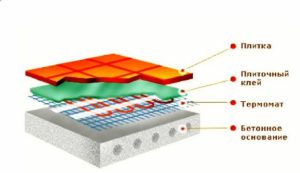

• Вградени конструкции, ако има готова замазка. Най-често се монтират под керамични плочки и в кухни или бани. Този дизайн се използва, ако вече има добра замазка или подът се монтира върху бетонни плочи, които са идеални за нагревателни елементи. Тази система изисква само течна саморазливна смес, а лепило може да се използва при полагане на керамични плочки.

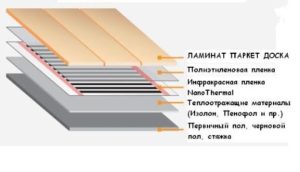

• Монтирането на фолиен нагревател е най-лесният метод. Процесът е бърз и не изисква ремонти; просто развийте ролката. Лекият дизайн е подходящ за апартаменти.

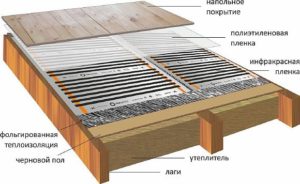

• Монтаж върху дървени подове – тук се препоръчва инфрачервената филмова система, но трябва да се обърне по-голямо внимание на пожарната безопасност. Възможен е и монтаж на кабели върху греди.

Сравнителни характеристики на подовете, кой да изберете

Кое електрическо подово отопление е по-добро: филмово, кабелно или пръчково?

Преди да изберете отоплителна система, която ще отговаря на вашите нужди и ще създаде комфортни условия във вашия дом, трябва да се запознаете с характеристиките както на устройството, така и на помещението.

Ако подът е планиран като основен източник на топлина, е необходима здрава кабелна система, вградена в замазката. Тя е надеждна и способна да осигури на дома необходимото количество топлина.

Инфрачервените системи са подходящи за инсталиране на допълнително отопление. Фолиото е особено подходящо; то е преносимо и може да се постави само в желаната зона. Лекото му тегло го прави подходящо за помещения с нестабилни тавани и за апартаменти в многоетажни сгради.

Електрическото подово отопление набира популярност в наши дни, защото е по-лесно за инсталиране от хидравличните системи, което прави инсталацията лесна. Единственият съществен недостатък са разходите за енергия. Съвременните системи обаче предлагат значителни икономии. Ето защо, за да сте сигурни, че домът ви винаги е топъл и комфортен, изберете електрическо отопление.
