Гофрирана коминна тръба: плюсове и минуси, процедура за монтаж

Отвеждането на горивните газове от жилищното пространство през комина е от решаващо значение за безопасността и комфорта на обитателите на дома. Въглеродният оксид е невидим, което го прави още по-опасен за живущите.

Съществуват множество конструкции на системи за отвеждане на димни газове, както и материали, използвани за тяхното изграждане. Гофрираните тръби напоследък се превърнаха в популярен избор поради лесната им употреба и производство.

Такива продукти са изработени от различни материали, но ние не разглеждаме пластмасови изделия, тъй като условията на работа в нашия случай не са подходящи за тях.

Предимства и недостатъци на гофрираните тръби за отвеждане на димни газове

Положителните аспекти на използването на гофрирани тръби за такива цели включват следното:

1. Кръглото напречно сечение на димохода е най-благоприятно за потока на газ. Потокът се издига по него спираловидно, създавайки застояли зони в ъглите на квадратен или правоъгълен димоход, където влагата, присъстваща в дима, активно кондензира. Тази влага се превръща в „капан“ за неизгорели фини частици гориво. Тази смес се превръща в сажди, които могат напълно да запушат димохода, правейки по-нататъшната работа на отоплителния агрегат невъзможна.
2. Лесно свързване на отделни компоненти на димоотводната тръба. Всичко, от което се нуждаете, е обикновен адаптер и няколко скоби.
3. Лесни и достъпни ремонти, включващи лесен демонтаж и лесен монтаж на нов комин.
4. Необходимостта от различни компоненти е минимална, тъй като не се използват ъгли, завои и други подобни елементи.
5. Удобство при полагане на комина с промени в посоката, ако е необходимо да се заобиколят препятствия под формата на греди и други конструктивни елементи.

Въпреки това, има и няколко отрицателни аспекта на тяхното използване:

1. Тънката дебелина на стената (0,1 мм) води до активно охлаждане на димоотвода и е съпроводена с образуването на големи количества кондензат, а следователно и сажди. Димоотводен канал, изработен от топлоустойчива гофрирана тръба, изисква внимателна и висококачествена изолация.
2. Неравности на вътрешната повърхност на гофрираните стени, което допринася за повишено образуване на конденз и сажди.

Най-често гофрираните тръби се използват за монтиране на облицовка в тухлени или други правоъгълни канали,

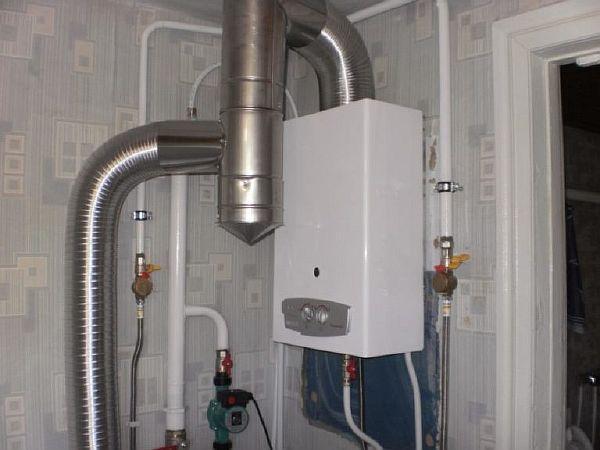

както и на места, където котелът е свързан към канала за отвеждане на дим.

Процедура за монтаж на димоотвод за газов котел

Гофрираната тръба е популярен избор за газови отоплителни системи. В този случай може да се използва топлоустойчива алуминиева гофрирана тръба. Основните изисквания за системата за отвеждане на димни газове обаче остават същите:

• надеждност;
• издръжливост;
• херметичност през целия експлоатационен живот.

Коминът се състои от следните елементи:

1. Тръбата е покрита с капачка отгоре. Това може да бъде обикновена защитна капачка или дефлектор. Повече подробности за това... Какви видове дефлектори има и кой е най-добре да изберете въз основа на техните характеристики?.
2. Прикрепя се към главната димоотводна тръба, която се състои от отделни секции с дължина 1,0–1,5 метра. Те се свързват с помощта на дистанционни елементи с подходящ размер. На съединението се монтират две винтови скоби, по една на всеки край на съединяваната тръба. Може да се използва без външна изолация, но изолацията все пак се счита за необходима, за да се предотврати запушване.
3. При монтаж на вътрешен комин на пресечната точка с тавана или покривната торта се монтират специални проходни муфи, за да се осигури пожарна безопасност.
4. Външен вентилатор за отвеждане на дим се монтира към стената с помощта на скоби. Разстоянието между скобите не трябва да е повече от два метра.
5. На прехода от котела към комина е монтиран тройник.
6. Към долния му изход е прикрепен кондензационен колектор с устройство за отводняване на кондензата. Тъй като се натрупва, той трябва да се отводни и изхвърли.
7. Задължителен елемент е прозорец за наблюдение на състоянието на димния канал.

При сглобяване и инсталиране на система за отвеждане на димни газове трябва да се вземат предвид следните обстоятелства:

1. Необходимо е внимателно да прочетете правилата за инсталиране на комин за газов бойлер или друго отоплително устройство.
2. В съответствие с тях се избира подходящ дизайн на устройството за димоотвеждане.
3. По цялата дължина на коминния канал не се допуска стесняване на напречното сечение на канала или провисване в хоризонтални участъци. Тези участъци не трябва да надвишават един метър дължина.
4. Разстоянието от горивната камера на котела до вентилационния отвор за димни газове трябва да бъде повече от 5 метра.

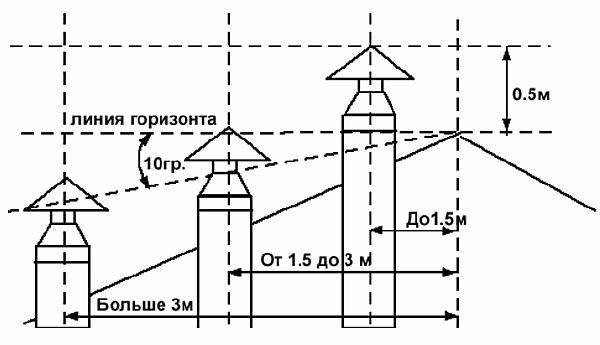

5. Разстоянието от нивото на билото на покрива трябва да бъде:
   • не по-малко от половин метър, ако тръбата излиза на същото разстояние от билото хоризонтално;
   • капачката може да бъде на нивото на билото, ако разстоянието от нея до комина е 1,5 – 3,0 метра;
   • Отклонението от хоризонта е възможно до 10 градуса, ако тръбата е разположена на разстояние повече от 3 метра от билото.

Неспазването на тези изисквания може да доведе до недостатъчна тяга в комина с всички произтичащи от това последици.

6. Диаметърът на димоотводната тръба е пряко пропорционален на мощността на котела. Най-често се използва гофрирана тръба с размери 110 или 130 милиметра. Най-добре е обаче да се следват препоръките в техническия паспорт на отоплителното тяло, където този параметър е задължителен.
7. Климатични условия на работа на газовия агрегат по отношение на величината на температурната разлика в котелното помещение и външното пространство.

Монтаж на гофрирани тръби за комин

Сглобяването на тази проста конструкция трябва да се извърши в следния ред:

1. Изберете място за отоплителния агрегат така, че коминът да е прав и вертикален. Това означава, че коминът не трябва да среща никакви препятствия по пътя си. Това се отнася предимно за преходите в подовата плоча и гредите.
2. Монтирайте коляно на изхода на бойлера или газовия бойлер. Вместо това могат да се използват гъвкави гофрирани алуминиеви или неръждаеми стоманени тръби. Трябва да се отбележи, че тази секция почти никога не се изолира отвън, тъй като температурата на димните газове в тази зона е висока и не се образува конденз.

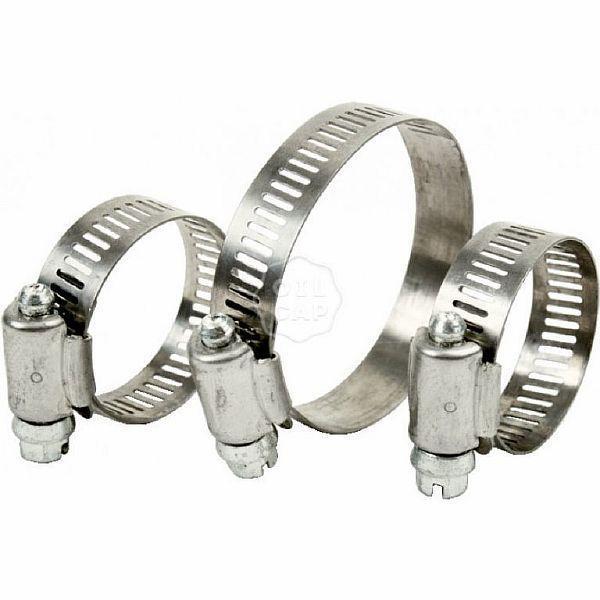

3. След това, правият участък се монтира със скоби и се закрепва към скоби (за комин, монтиран на стена).

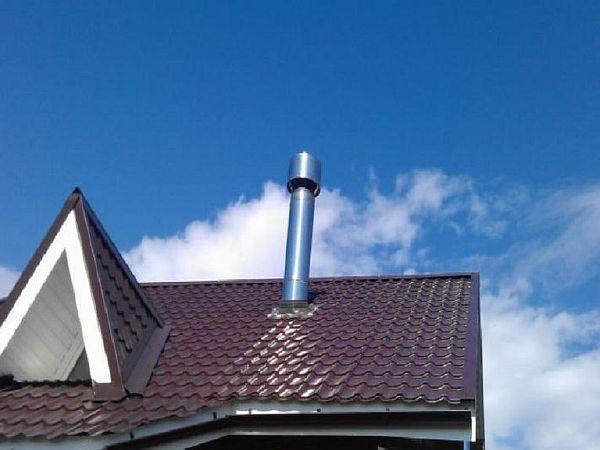

4. Препоръчително е външната част, издигаща се над покрива, да се направи от изолирани сандвич тръби; ако е необходимо, монтирайте носилки от неръждаема или поцинкована тел.
5. Инсталирайте предпазно устройство под формата на капачка на тръбата.

6. Инсталирайте колектор за кондензат.

Важно! За да осигурите събирането на кондензат и да предотвратите връщането му в горивната камера, не разполагайте вертикалната част на комина директно над него.

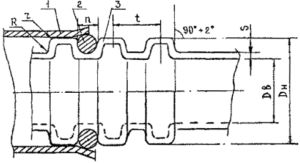

Дизайн и видове гофрирани тръби за комини

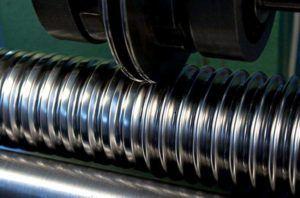

Гофрираните коминни тръби се произвеждат чрез процес на студено формоване върху специален дорник. За тази цел се използват два вида материали: сплави на алуминиева основа и неръждаема стомана.

Детайлът е лента с ширина приблизително 50 милиметра и дебелина 0,1–0,5 милиметра.

Гофрирането първоначално е било предназначено за употреба по въздуховодите на вентилационните системи, където продължава да изпълнява надеждно функцията си и до днес. Опитите за използване на такива тръби за комини бяха успешни и оттогава това приложение става все по-популярно.

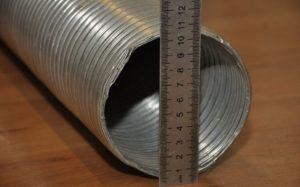

Алуминиева гофрирана тръба за комини

Алуминиевите сплави, използвани в производството на този вид продукт, могат да издържат на температури до 500 градуса по Целзий, след което тънките стени на тези тръби изгарят. Но не само температурата е важна, но и агресивната среда, представена от кондензата, който е слаб разтвор на сярна киселина.

Следователно, използването им за тази цел очевидно е много ограничено. Не се препоръчва монтирането на гофрирани тръби върху комини на котли на твърдо гориво, където температурата на димните газове е много по-висока и За отстраняване на сажди от комина се използват високотемпературни агентиГофрираните тръби не се използват за камини и печки на твърдо гориво, работещи с въглища и дърва.

Алуминиевите гофрирани димоотводи за газови котли все още се използват доста широко, но специалистите по газови и противопожарни услуги все повече се насочват към забрана на подобни конструкции.

Гледайте видеото

Фурна върху ламинат и алуминиево гофриране

По-снизходително отношение към гофрираните тръби на комините на газови бойлери и електрически камини, тъй като температурата на отработените газове е по-ниска от тази на подобни котли.

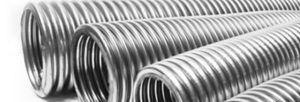

Гофриране от неръждаема стомана

Топлоустойчивите гофрирани тръби се произвеждат от неръждаема стомана, използвайки същата технология като алуминия. Тези тръби използват армираща вложка от високовъглеродна стомана, навита като пружина. Спиралата вътре в комина увеличава страничната якост на тръбите и предотвратява срутването им.

Една от отличителните характеристики на гофрираните продукти е тяхната компактност. При транспортиране дължината на тръбата е 65 сантиметра, а когато е удължена по надлъжната си ос, може да достигне три метра.

Гледайте видеото

Предимства и недостатъци на гофрираната неръждаема стомана

Топлоустойчивата гофрирана тръба от неръждаема стомана може да издържи на температури до 900 градуса, което я прави подходяща за използване с всякакъв тип бойлер.

Тръбите се произвеждат с диаметри от 100 до 150 милиметра, като най-често се използват размери 110 и 130. Първите се използват за монтаж на комини за котли с мощност до 19 киловата, докато по-големите размери могат да се използват за всякакви по-мощни отоплителни агрегати.

По време на монтажа гофрираната тръба може да се огъне в желаната посока под ъгъл до 180 градуса, което е неоспоримо предимство, тъй като елиминира необходимостта от голям брой фитинги.

За да се увеличи експлоатационният живот на неръждаема стомана обработени отвътре със специални съединенияКогато реагират с метала, те образуват траен, химически устойчив облицовъчен филм върху повърхността. В това състояние, вентилационен отвор за димни газове, изработен от гофрирана тръба, може да издържи до 20 години. Огнеустойчивата гофрирана тръба е най-надеждният материал за отвеждане на дим.

Инструкции за монтаж

Монтажът на система за отвеждане на димни газове не се различава много от инсталирането на подобно устройство, изработено от тръби от неръждаема стомана. Има обаче няколко ключови момента, които трябва да се вземат предвид:

1. Няма нужда да се притеснявате за избора на диаметър на комина – гофрираната тръба трябва да съответства на размера на изходната тръба на котела.

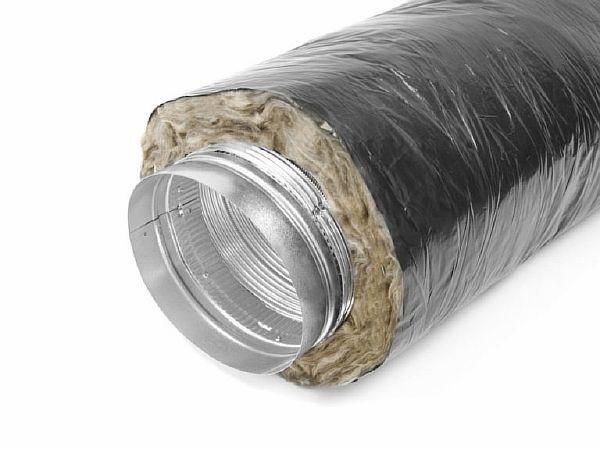

2. Поради тънката си стена, гофрираната тръба губи значително количество топлина от димните газове. Следователно, димоотводната тръба трябва да бъде изолирана по цялата си дължина (с изключение на изходната тръба).

3. Стесняването на димния канал не е разрешено; размерът му трябва да е стабилен по цялата му дължина.
4. По време на монтажа трябва да се използват само специално проектирани адаптери. Използването на други продукти за свързване може да доведе до загуба на херметичност, което е основно изискване за комин.
5. Използването на гофрирани тръби изисква задължителното инсталиране на кондензатен колектор, в противен случай той неизбежно ще се запуши бързо.
6. При свързване на отделни компоненти на комина, освен скоби, трябва да се монтират допълнителни уплътнения. Използването на високотемпературен уплътнител дава добри резултати.

Като спазвате тези правила, можете да инсталирате висококачествен, ефективен и – най-важното – безопасен във всяко отношение комин.

Съвети и препоръки

1. Не се препоръчва използването на алуминиеви гофрирани тръби за комини на котли на твърдо гориво. За газови уреди, включително бойлери, също е по-добре да се избегне рискът и да се използва огнеупорна неръждаема стомана. Газовите гофрирани тръби са пожароопасни.

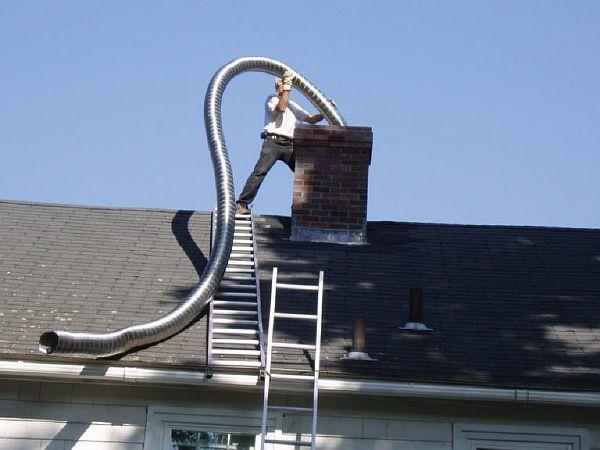

2. Ако гофрираната тръба се прекарва през тухлен комин, монтажът се извършва отгоре. Към долния край се завързва здраво въже. Този метод, при който двама души работят заедно, позволява бърз и лесен монтаж на гофрираната тръба. Гъвкавата тръба от неръждаема стомана се подава през отвора на комина, докато другият човек издърпва гофрираната тръба отдолу.
3. При монтаж на външен (стенен) комин не се допускат повече от две колена. Ако е необходимо, най-добре е да се направят под ъгъл от 45 градуса.
4. Когато монтирате гофрирана тръба от стоманен котел в стар комин, внимателно покрийте печката с мокър чаршаф и запечатайте всички отвори. Това е необходимо, за да се предотврати навлизането на сажди в жилищното пространство на къщата.

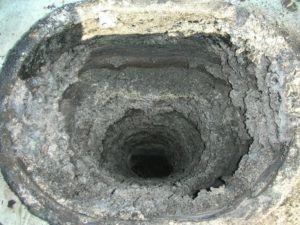

5. Преди да монтирате тръбата в стария комин, е необходимо да я почистите старателно от натрупвания на сажди по стените.

Заключение

Гофрираните коминни тръби от неръждаема стомана са по-евтини от тухлените си аналози, а монтажът им е значително по-лесен. В същото време, правилно монтираният, топлоустойчив гофриран комин издържа по-дълго от всеки друг дизайн.
Гледайте видеото
