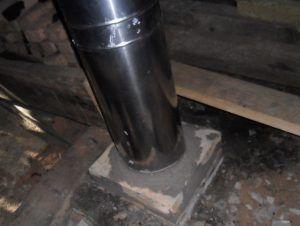

Монтирането на комин в сауна с помощта на сандвич тръби е най-оптималният вариант за метална димоотводна система. Тази лека и компактна конструкция е почти незаменима в ситуации, когато първоначалният план за димоотводна система е липсвал.
Този монтажен проект не е труден за изпълнение. Всичко, което трябва да направите, е да прикрепите основните части и спомагателните елементи в правилната последователност.
Важно е също да се вземат предвид някои от нюансите на този дизайн. Без тях е невъзможно правилното изграждане на цялостна и херметична конструкция. Такава конструкция би изглеждала така:
Сандвич конструкциите, изработени от три слоя, са получили името си от известен англичанин. Комините на бани, носещи това име, не са изключение.
Отличителна черта на тези тръби е, че между външната метална обвивка и идентичната вътрешна обвивка е поставен изолационен слой. Този изолационен слой обикновено е изработен от базалтови материали.

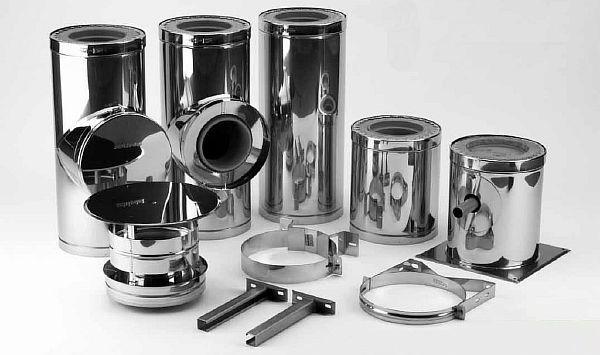

Допълнителни елементи за монтаж:
- тръба, оборудвана с инспекционен отвор;
- кримпващи скоби;
- скоби и други части:
Този комплект помага да се осигури правилното функциониране на системата за отвеждане на димните газове.
Сандвич комин в баня има редица предимства.
- Контурът вътре в сандвич тръбата понася добре високи температури и въздействието на конденз.
- По време на монтажа изолационният материал създава надеждна защита на външната верига от прегряване..
- Структурните особености създават пречки за проникването на вода в изолацията.
- Създава се необходимата граница на тягата и газовете се изпускат.
Контурът в тези материали най-често изработени от неръждаема стомана, и този вариант е известен с високи антикорозионни свойства. За икономическа ефективност външният контур често е изработен от по-малко издръжлив поцинкован материал.
По този начин потребителят е изправен пред проблема с избора на материал: да предпочете дълготрайна неръждаема стомана или вариант, който позволява известни спестявания.
ВАЖНО! Материалът за вътрешната част на сандвич тръбата се избира въз основа на способността му да издържа на високи температури. Външният контур трябва да бъде направен от твърд материал, в противен случай конфигурацията му няма да остане непроменена.
Използва се също по време на монтажа:
- Скоби на стената за задържане на конструкцията.
- Ревизията се състои от прозорец за почистване, а също така включва и стойка.
- Комплект адаптери.
- Тениски.
- Лакти, които ви позволяват да промените посоката на конструкцията с 45 градуса или под прав ъгъл.
- Скоби за закрепване на отделни части.
- Разтоварваща платформа. Тя позволява точно изчисляване на теглото на конструкцията и премахване на товара от нейната основа.
- За да монтирате комин през покрива, ще ви е необходимо престъпление, розетка и глухар.
- Монтаж и сглобяване
- Изпускане на отработени газове през тавана
- Как да се монтира през стена
- Монтаж на комин
- Подготовка на PPU (таванно-проходен блок)
- Преминаване на комина през покрива
- Необходима ли е изолация и как да я направите сами?
- Как да си направите шапка сами
- Последователност на работата
- Последни стъпки
Монтаж и сглобяване
Монтирането на сандвич комин в сауна е най-лесният начин за инсталиране на система за димоотвод. Малките, леки компоненти на конструкцията могат лесно да се сглобят с помощта на помощни елементи.
Преди изграждането на такава конструкция е необходимо да се вземат предвид следните изисквания:
Видео
Тръбата се монтира вертикално, без никакви стъпала. Допуска се отклонение от 30 градуса от вертикалата, а максималното странично отклонение е един метър.
Ако разстоянието от покрива до горната част на конструкцията надвишава един и половина метра, е необходимо да се монтира окачваща тел, за да се закрепи.
Ако върху покрива се полагат запалими материали, в края на димоотводната конструкция трябва да се монтира искроуловителна мрежа. Размерът на мрежата на такова устройство трябва да бъде 0,5 x 0,5 см. На плосък покрив димоотводната система трябва да се повдигне на повече от един метър над нивото на покрива.
Хоризонталната част на комина не трябва да надвишава разстояние повече от един метър.
Фугите между елементите трябва да са видими и да не са затворени в покривната конструкция.
Не се препоръчва поставянето на почистващи отвори и хоризонтални отвори на тавана; в тази стая такава конструкция трябва да е насочена нагоре.

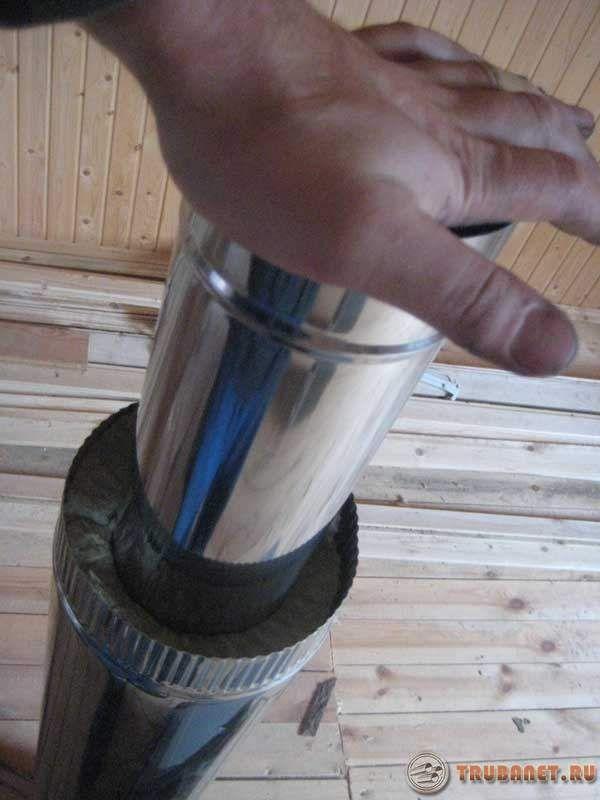

Този тип комин за сауна е много лесен за сглобяване, като се използва същият принцип на конструктора. Единият край на едното парче се „плъзга“ в следващото парче:
За да се постигне това, обемът на всеки елемент от единия край е малко по-голям от съответния обем от другата страна. Скобите повишават надеждността на такива връзки.
Видео
Този вид работа включва използването на стартов конус. Единият му край се поставя върху дюзата на пещта, а другият е свързан с права част от конструкцията.
Често коминът в банята е проста конструкция, състояща се от тръба, простираща се от печката навън. Тя преминава през покрива и тавана с няколко завоя и спомагателни фитинги.
Изпускане на отработени газове през тавана

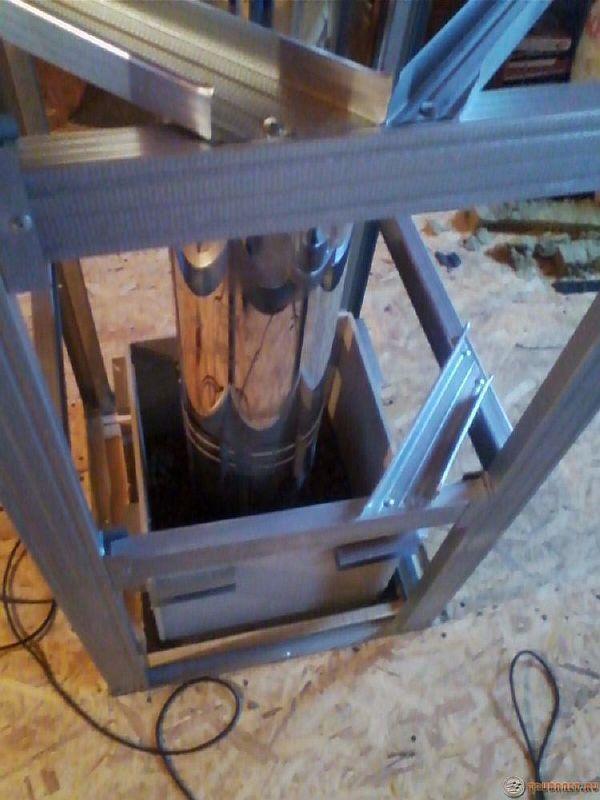

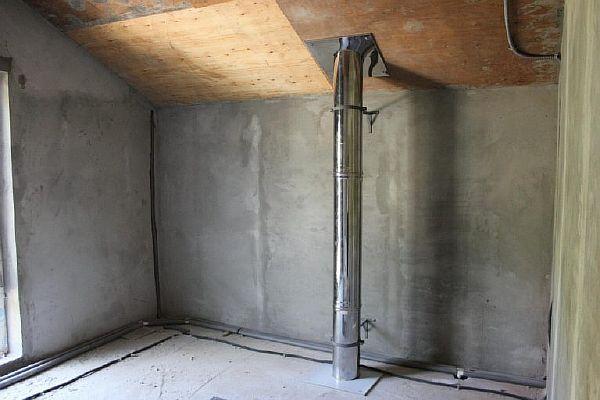

Монтирането на комин през тавана в сауна се извършва по следния начин. В тавана се монтира специален модул, който осигурява сигурна връзка и висока пожарна безопасност:
Въпреки че такава тръба е двуслойна конструкция с незапалима топлоизолация в средата, за да се повиши нивото на безопасност, в отвора на тавана за комина се прави отвор за монтаж на малка тръба, чийто диаметър е с 15-20 см по-голям от диаметъра на комина.

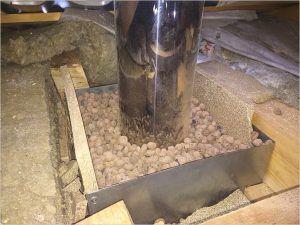

Дъното на този отвор е запечатано с лист стомана. Частта, която се озовава на тавана, е запълнена с негорим материал. За целта можете да използвате:
- базалтова вълна;
- пясък;
- експандирана глина.
Асортимент от валцовани тръби с голям обем за изолация на сандвич комини позволяват ви да замените кутията с незапалими материали:

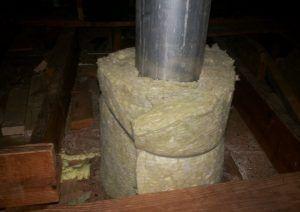

В кутията се вкарва сандвич-димоотвод, а празното пространство също се запълва с негорим материал:
Предоставеното видео предоставя подробно описание на това как се извършва подобна работа.
Как да се монтира през стена

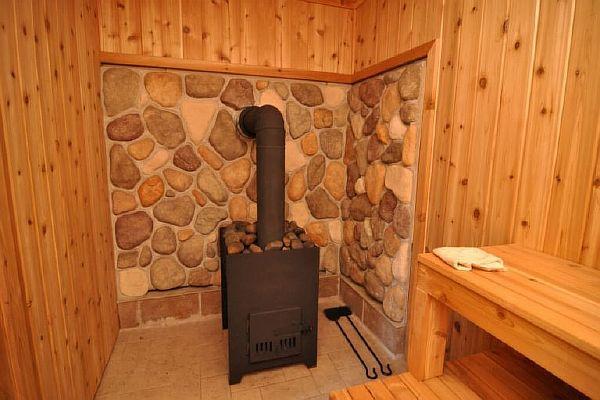

Монтирането на комин през стена в баня се използва в ситуации, когато е по-лесно да се изведе изпускателната система от печката през съседна стена.
Това решение намалява броя на необходимите фуги, необходими за проникване на конструкцията през тавана. Значително предимство на този метод е, че почистването на такава конструкция е много по-лесно.
Максималното хоризонтално сечение на такъв комин трябва да бъде един метър. Увеличаването на това разстояние ще намали тягата. Ако се използва по-дълго хоризонтално сечение, трябва да се монтира принудителна вентилация.
Видео
При инсталиране на система за отвеждане на дим през стената на сауна от дървени трупи, тя трябва не само да бъде инсталирана в съответствие с правилата за пожарна безопасност, но и правилно закрепена. За тази цел от двете страни на стената се монтират два стоманени листа.
Монтаж на комин
Монтирането на сандвич комин в сауна самостоятелно е, както казват експертите, „лесно като пай“. Ключът е в простотата на този дизайн. Предоставеното видео ясно демонстрира този монтаж.
Прекарвам малко парче неизолирана сандвич тръба от печката до бойлера. Това трябва да се приема за даденост. Колкото и здрава да е тръбата, тя бързо ще изгори директно до печката.
Видео
Особеност на комините тип „сандвич“ в тази ситуация е, че те се монтират с вътрешните тръби, обърнати нагоре. Това предотвратява излизането на конденз извън димоотвода. Външната обвивка е съединена в различен ред. Това също така предотвратява навлизането на продукти от горенето в дома.
Повечето експерти препоръчват запечатване на фугите по време на този вид работа, тъй като значителното количество засмукване на въздух ще намали течението и понякога може да го спре напълно.

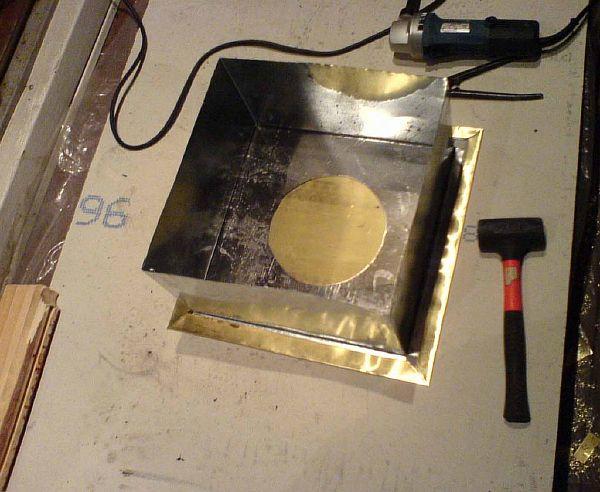

Подготовка на PPU (таванно-проходен блок)
Името PPU е дадено на таванната секция, в противен случай се нарича таванно-проходна единица:
Монтажът на комин от полиуретанова пяна в сауна се извършва с уговорката, че сандвич конструкцията няма да преминава през греди или ребра. Най-подходящият вариант е таванът да се монтира след монтажа на комина.
Често димоотводният канал трябва да се монтира във вече построена сауна от дървени трупи. В този случай се определя точното местоположение на канала и след това той се изрязва до необходимия размер.
Можете да закупите и инсталирате готова кутия. Най-добре е да я купите едновременно с останалата част от цялостния дизайн.

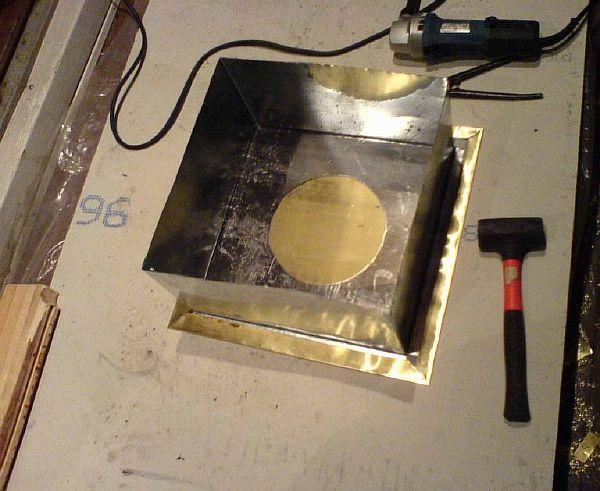

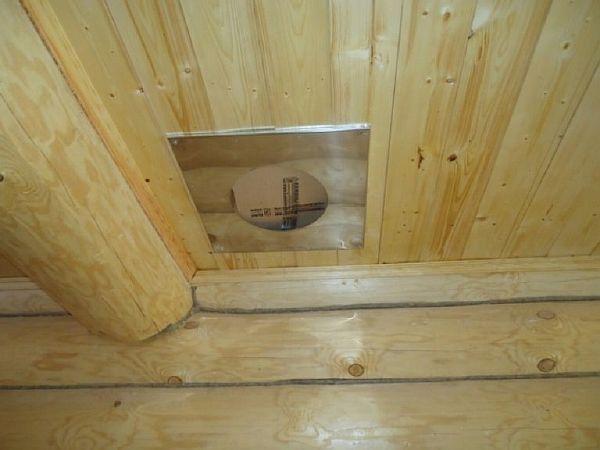

Монтажът на проходния блок на системата в банята се извършва в следния ред.
- С помощта на отвес намерете централната точка на тавана. Връвта се притиска към таванната дъска, а тежестта трябва да спре в средата на сандвич тръбата, излизаща от печката.
- След това обърнете кутията и я поставете върху рамката. Подравнете центъра на кутията със същото място на маркираната точка и направете маркировки за рязане.
- След това се сглобяват първата секция на коляното и амортисьорът. Тя се поставя върху съединението. Тръбата, простираща се от тавана до тавана, се закрепва към преходния елемент.
- Краищата на кутията са закрепени към тавана с самонарезни винтове.
- След това се извършва работа на тавана. Празното пространство в кутията се запълва с материал с ниска топлопроводимост и запалимост.
Когато инсталирате правилно преминаващ модул, трябва да запомните няколко прости правила:
- Независимо от дебелината на пода, рязането трябва да е с 10 или повече сантиметра по-високо.
- В ситуации, когато полиуретановата пяна е запълнена с изолация, не е разрешено закрепването на два структурни елемента на такова място.
- Свързването на две части на димоотвода над тавана може да се извърши на височина най-малко 0,3 м.
Преминаване на комина през покрива

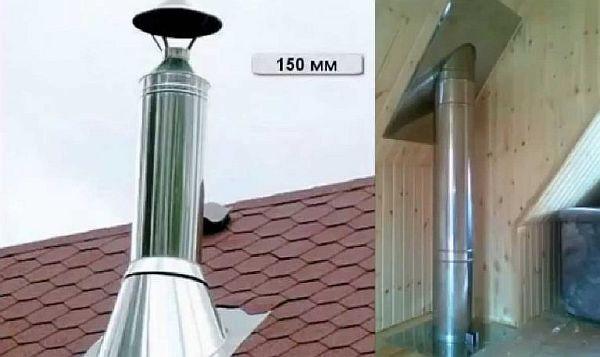

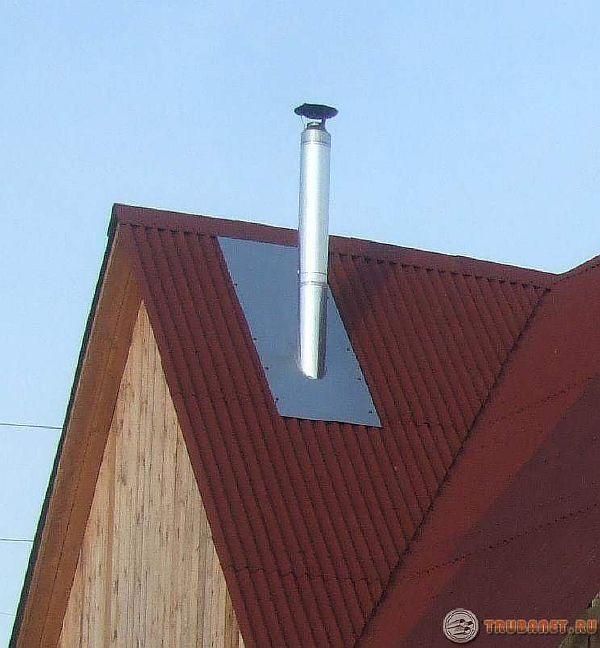

Когато монтирате комин за баня в покрива, е важно да го направите с помощта на изрез и да вземете предвид наклона на покрива. Той може да бъде 15-35 градуса или 35-55 градуса.
След това се определя точното място за изхода на димните газове. Определят се размерите и се изрязва отвор отвътре. След това се прави отвор в покрива и се монтира изходът на димните газове.
Подготвеният отвор първо се почиства с покривен лист, а върху външната част на конструкцията се монтира обшивката на покрива. Ъгълът на наклона се определя въз основа на коничната част на обшивката, а краищата се подгъват под билото на покрива. Изолацията се монтира по стените на тръбите. Тя се полага само върху вътрешната кухина.
Видео
Необходима ли е изолация и как да я направите сами?
Видео
Изолацията предотвратява образуването на големи количества конденз в сандвича, което е допълнително предимство.
Как можете да направите това сами е описано по-долу.
- За изолация ще ви трябват две правоъгълни парчета поцинкован метал, които са навити в цилиндрична форма.
- Долната тръба трябва да бъде обвита с изолационен материал. По-голяма тръба се поставя отгоре и се съединява с помощта на разширителен щуцер.
- Скобата, изрязана от железен лист, трябва да е широка 20 см и равна по дължина на покриваната част от комина. Използва се за закрепване на комина отгоре и отдолу.
- Произведените тръби се свързват съгласно схемата.
Тази проста схема за монтаж на сандвич конструкция може да се използва както при първоначалното изграждане на система за отвеждане на дим, така и при подмяна на нейните части, ако те изгорят с течение на времето.
Технологията на сандвич е доста проста по своя дизайн и на практика не изисква специални умения.
Как да си направите шапка сами
За да се защити сандвич комина, е необходимо да се монтира специална капачка около изхода на комина. Това ще помогне да се избегне необходимостта от подмяна на печката през следващите години.
Видео: Направи си сам ветропоказател, капачка и капачка за комин
Последователност на работата
Капачката може да има различни форми, сред които най-често срещаните са извити, конични и плоски кръгли, квадратни или правоъгълни повърхности.

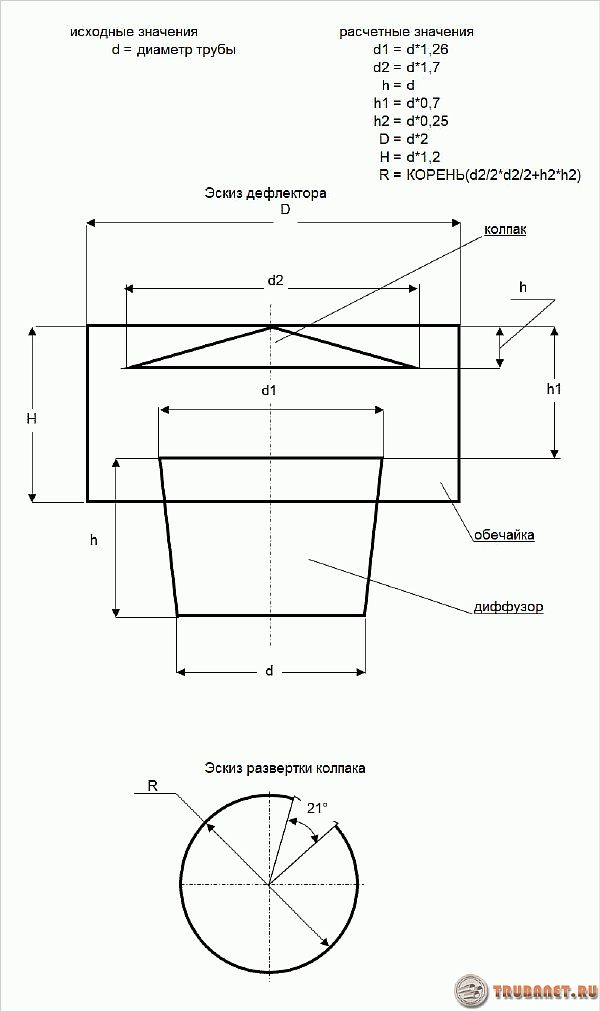

За да монтирате правоъгълна капачка, моля, вижте диаграмата по-долу.
Листова ламарина от неръждаема стомана (могат да се използват поцинковани, медни и цинково-метални сплави).
- Инструменти за работа.
- Ръкавици.
- Ветроупор.
Когато правите шапка сами за първи път, най-добре е първо да практикувате върху картон. След като създадете една или две такива заготовки, ще получите ясна представа за процеса.
Видео: Направи си сам шапка
Пробийте тесен отвор с диаметър 3-4 мм в центъра на дизайна върху поцинкованата ламарина. Отрежете излишното с ножица за метал.
С помощта на машина за огъване на ламарина е необходимо всички части да се огънат на етапи, за да се получи желаната форма.
Ако нямате това устройство, можете да го направите с импровизирани инструменти. Внимавайте да не оставите вдлъбнатини по капачката на джантата.
Ръб с ширина 1 см се сгъва навътре под ъгъл от 45 градуса. За да избегнете вълнички в ъглите, започнете оттам и постепенно се придвижвайте към центъра.
След това сгънете горните 2 см от конструкцията назад под ъгъл от 90 градуса. След това сгънете по централната линия.
Сега е време да проверите за нивелиране. За да направите това, поставете права, тънка пръчка под центъра на получената фигура и я натиснете в купа с пръст. Ако е сглобена правилно, няма да има дисбаланс в нито една от посоките.
След като всички основни ъгли са почистени, обработени, подравнени и нивелирани, капачката трябва да се закрепи към основата. За тази цел частите се съединяват с помощта на специално строително лепило.
Видео
Последни стъпки
На този етап димоотводът се оборудва с регулируем престилка и конструкцията на димоотвода се удължава до необходимите размери.
Монтирането на комин в сауна с помощта на сандвич тръби ще бъде извършено правилно, ако съотношението на диаметъра, височината и обема му е изчислено правилно. Видът на печката и нейната мощност също са важни в този случай. Тези фактори пряко влияят върху тягата и правилното функциониране на комина.
Димоотводните тръби в класическата руска баня трябва да са огнеупорни и без много извивки и завои. Следвайте професионалните препоръки за всички инсталации и парното сърце на банята ще функционира надеждно за много дълго време.
Ако все още има някакви неясноти във вашите изчисления, струва си да потърсите професионален съвет. Инвестицията ще бъде напълно компенсирана от добре функциониращо устройство за димоотвеждане тип „сандвич“ и следователно от вашето добро здраве.
