Монтирането на коминна тръба през покрив с метални керемиди изисква много внимателен подход по време на монтажа. Правилно монтираната коминна тръба е от съществено значение за безопасността на цялата конструкция.
Монтажът на комин през метален покрив се изчислява при разработването на отоплителната система. Най-често изходът на комина се намира близо до билото. Това разположение гарантира, че тръбата преминава през "топлата зона", като по този начин се намалява рискът от конденз.
Най-лесният вариант е, когато изходът преминава през билото. Това значително опростява монтажа на капака на кръстовището. Освен това, през зимата тази конструкция предотвратява образуването на снежни джобове, предотвратявайки течове.
Друг вариант за разположение включва позициониране на димоотвода леко встрани от центъра на покрива. Това е така, защото печките се строят във всяка част на дома, което улеснява монтажа на димоотвода над тях. По време на строителството е важно правилно да се подреди и насочи връзката между тавана и комина.
- Процедурата за монтаж на комин през метален покрив
- Препоръчителни места за комини
- Препоръчителна височина на комина
- Външна система за перони в зоната на кръстовището
- Заобикаляне на тухлен комин и монтиране на престилка
- Кръгъл и квадратен комин
- Как да накарате стоманена тръба да премине през покрива
- Изпълняване на пас без размазване
- Вентилационен проход
- Как да монтираме азбестови и сандвич тръби за димоотводи
Процедурата за монтаж на комин през метален покрив
Най-големите проблеми могат да възникнат при организирането на преминаването на тръбата през изолиран покривЗащото се състои от определен брой изолационни слоеве, включително покривен изолационен материал и покривна обшивка.
Гледайте видеото: Заобикаляне на комин през метален покрив
Опитните специалисти препоръчват в тази ситуация изграждането на отделна кутия около отвора на комина през тавана. Ключът, който трябва да се запомни при изграждането на този изход, е да се запази безопасността на дървената конструкция на покрива.
Кутията, преминаваща през тавана, трябва да бъде надеждно защитена от контакт с димоотводната тръба на печката. Това се постига чрез използване на минерална вата, която е на базалт или фибростъкло.
Коминната секция на сградата може да има различни форми. Тези форми зависят от вида материал, използван за изграждане на прохода на тавана. Обикновено коминните отвори на покривите се предлагат в следните форми:
- правоъгълна;
- квадрат;
- кръгъл.
Първият и вторият вид се създават чрез изграждане на конструкция от тухли и блокове. Кръгъл комин се създава с помощта на метал и цимент.
Препоръчителни места за комини
Зоната, където коминът преминава през метален покрив, трябва да се определи в началния етап на разработване на проекта.
ВАЖНО! Не го прокарвайте през уламките. В този случай уплътнението на съединението с покрива с метални керемиди е несигурно.
Освен това, в тези зони на покрива се натрупва най-голямо количество сняг, което ще окаже голямо натоварване на самите фуги, което може да разруши целостта на целия покрив.
Също така е нерационално да се разполага коминът близо до прозорците на таваните. Тази опция представлява висок риск от навлизане на дим в помещенията.
Гледайте видеото: Заобикаляне на комин през метален покрив
Експертите препоръчват да спрете при изхода на комина близо до билото. През зимата в тази зона се натрупва известно количество сняг. В тази ситуация конструкцията не е необходимо да бъде възможно най-висока, което минимизира въздействието на валежите.
Препоръчителна височина на комина
Независимо кой вариант за изход на комина изберете, трябва да запомните едно много важно правило. Коминната тръба трябва да бъде снабдена с защитен чадър.
При монтаж на тухлен или друг комин през плосък покрив, изходът на димоотвода трябва да е не по-нисък от 0,5 м. Ако монтажът е на билен покрив, коминът трябва да се монтира на височина, която зависи от разстоянието до билото.
Ако тухлен или друг комин е разположен на разстояние 1,5 м, височината му по време на монтаж трябва да надвишава височината на билото с поне 0,5 м. Когато разстоянието до билото е между 1,5 и 3 м, конструкцията се поставя на същата височина като билото.
В ситуации, когато разстоянието от тухлен или друг комин е повече от три метра, височината на сградата се определя от въображаема линия. Тя е под ъгъл от 100 от изхода на билото към хоризонта.
Външна система за перони в зоната на кръстовището
Експертите подчертават връзката на комина с металния покрив като решаващ фактор. За да се осигури необходимата херметичност в тази ситуация, се монтира външна обшивка. Монтажът започва с вътрешната обшивка, като отгоре и отдолу се монтира обшивка или стоманен лист, а отстрани - подобни елементи.

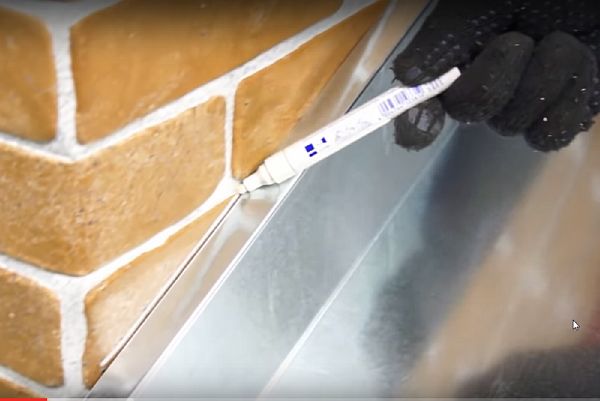

Лентата в долната част се поставя до стените и се очертава линия с маркер.

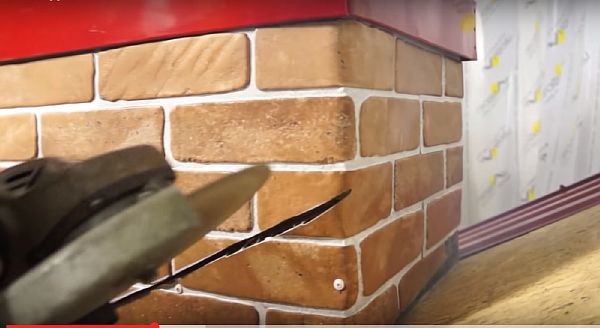

Останалите парчета се използват и като шаблон за последващо маркиране. След като периметърната линия е завършена, започнете да изрязвате жлебовете. Най-добре е да използвате шлайфмашина, за да изрежете жлебовете с дълбочина 15 см.
Накрая се измиват с вода, тухленият прах се отмива и се изчаква всичко да изсъхне.
За да се гарантира, че херметичността не е нарушена при свързване на системата за отвеждане на димни газове към металния покрив, е важно да се уверите, че жлебовете са точно подравнени с тухлената зидария.
При монтаж на външна обшивка на система за отвеждане на димни газове през мек покрив, използвайте топлоустойчива хидроизолационна бариера. Тя се вкарва на 5 см в празния отвор на тръбата.
Самият отрязан край се залепва към тръбата със строителна лента. Зоната, където тръбата се простира извън покрива, се покрива с фолио. За сигурно залепване към покрива препоръчваме използването на Ecobit.
Вентилацията между конструкцията и гредите се осигурява чрез поддържане на оптимално разстояние между тях. За да се предотврати прегряване на тухления комин от печката и напукване на тухлата, тръбата се обвива в стоманен лист с полимерно покритие. За вентилация се оставя 20 см разстояние.

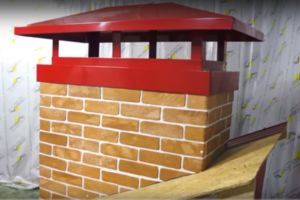

Заобикаляне на тухлен комин и монтиране на престилка
За да се създаде връзка, трябва да се решат два проблема. Първият е да се отклони водата, течаща надолу по склона, и да се пренасочи по двете страни на изгражданата конструкция. След това тя се изпуска върху склона под конструкцията. Вторият е да се предотврати навлизането на вода в жилището и да се насочи течността, стичаща се по стените на комина, към покрива.

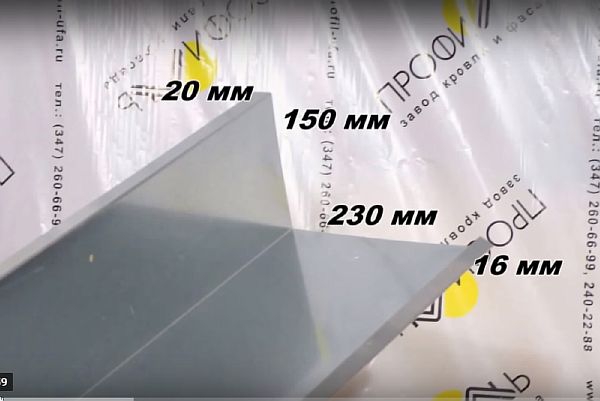

За да се реши всичко това, трябва да се изгради метална престилка. Тя трябва да се монтира на повърхността на покрива и на комина (стърчеща на 15-20 см над повърхността).
Преди да започнете работа коминът се измазваСлед това отстрани се монтира хидроизолационна мембрана. В хидроизолационната мембрана се вгражда улук, с дълбочина не повече от 80 см, на задния ръб, за оттичане на водата.
Преди да се прокарат азбестови или други коминни тръби през комин с метални керемиди, се монтира обшивката и се монтира долният обшив. За тази цел левият и десният лист се подрязват по контура и след това се нарязват по ширина. Дължината се поддържа на 5 см от точката, където започва първата вълна, която ще се простира над комина на къщата или банята.
Гледайте видеото: Тухлен комин – как да го монтирате на метален покрив
Отстрани се чертаят линии, простиращи се на 15 см над повърхността на покрива. След това тези линии се свързват по целия контур. По тези линии се правят жлебове с ширина 2 мм.
Жлебовете трябва да се направят в тухлената зидария, а не в самата зидария. След завършване, зоната трябва да се почисти от всякакви замърсявания и да се изплакне обилно с вода. След като изсъхнат, жлебовете се запълват със силиконов уплътнител.

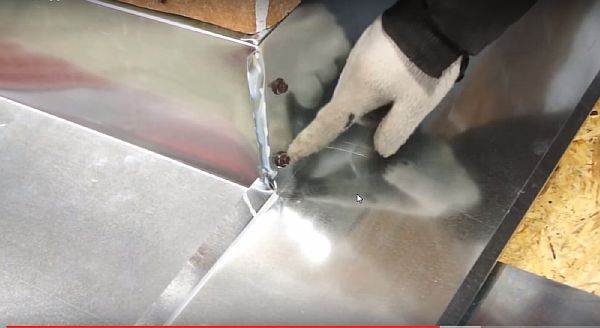

След това се подготвят обшивката и необходимите компоненти за престилка. След това краят на обшивката се вкарва в уплътнителя и се закрепва към металния покрив с винтове.
Кръгъл и квадратен комин

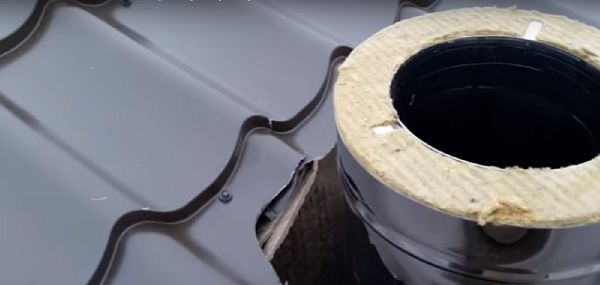

Проблемът с правилното прокарване на кръгла тръба през метална керемида става доста належащ. Ако кръглата тръба вече е изолирана, покривният пай трябва да бъде защитен от пожар.
Ако при монтажа през тавана се използват запалими материали, те трябва да са на разстояние най-малко 20 см от димоотвода. За тази цел се създава отвор с форма на дървена кутия. Празното пространство се запълва с топлоизолационен материал.
При подреждане на канал за поток за кръгла тръбна заготовка се използва следната технологична последователност:
- хидроизолацията се изрязва във формата на плик;
- външните части на платното се довеждат до гредите и се фиксират към конструкцията, която играе поддържаща роля, със скоби;
- след това хидроизолационният филм се притиска към прътите, включени в решетката, а слоят пароизолация е основата за монтаж на довършителния материал;
- За да се осигури максимална защита на изолационния материал, съседните зони се запечатват със специална лента;
- В края повърхността, върху която е извършена работата, е покрита с метални плочки.

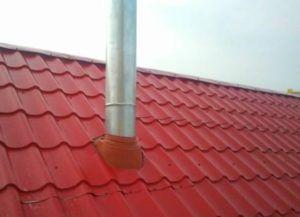

Как да накарате стоманена тръба да премине през покрива
Работата по такава конструкция изисква внимателно обмисляне. Изпълнителят, който се заема с този проект, трябва ясно да разбира спецификите на всяка таванна конструкция. Например, преминаването на тухлена конструкция през дървен таван или друг таван трябва да се извърши без да се нарушава целостта на покрива.
В противен случай таванът ще протече след първите дъждове. Важно е също да се отбележи, че хидроизолацията на стоманен комин върху шистиров таван ще бъде различна от тази на дървен или метален таван.
Еднослойните стоманени тръби се нагряват много. Следователно, отворите в тавана, изработени от дърво, трябва да бъдат защитени с термоизолация или специална кутия. Това важи не само за дървени тавани, но и за всякакви други тавани.
Изпълняване на пас без размазване
Тухленият комин е предназначен да предпазва запалими материали от прегряване. Частта от конструкцията, която се простира през тавана, се превръща в филе, наречено „разширение“. Този елемент действа като необходимо удебеляване на стените на тръбата, предотвратявайки прегряването.
Напоследък се използва експандирана глина или вермикулит за проникване през тухлени димоотводни конструкции през тавани без разрохкване. Тези материали имат отлични топлоизолационни свойства.
Обикновеният пясък рядко се използва за тази цел. Проблемът е, че пясъкът е твърде фино зърнест и твърде тежък. Топлопроводимостта му е твърде висока за този вид „пухкаво“ действие.
По-просто и лесно решение на този проблем е използването на кутия, пълна с топлоустойчива базалтова вата. При монтажа на минерална вата, конструкцията е осигурена с лесен достъп от тавана.
В случаите, когато сградата се простира до втория етаж, отворът в пода с изолация се покрива с метален лист.
Вентилационен проход
Вентилацията на покрива е задължително изискване по време на строителството. Напълно функциониращата система за вентилация на покрива е от съществено значение за дългосрочното ползване на дома. Топлият въздух, циркулиращ от вътрешността на сградата, може да причини кондензация по студените повърхности.
Изводът е прост. Под такова влияние, построените конструкции бързо губят своята цялост. Поради тази причина се монтира принудителна вентилация.
Вентилационни системи от всякакъв тип се предлагат лесно в магазините за железария. Монтажът им не изисква много време или усилия. Инсталацията се извършва по следния начин.
- Елементът за проход се полага върху основа от плочки и се очертава контурът му. Това определя мястото, където ще се движи.
- Металните керемиди за покрив се нарязват според маркировките.
- Гуменото уплътнение се закрепва към металния профил с винтове. След това се обработва внимателно със силикон.
- Проходът на вентилационния канал е закрепен с гумено уплътнение и е завинтен към покрива.
Как да монтираме азбестови и сандвич тръби за димоотводи

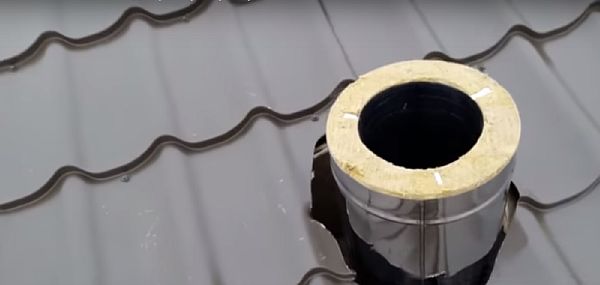

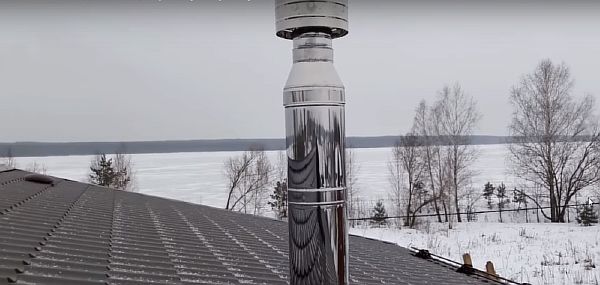

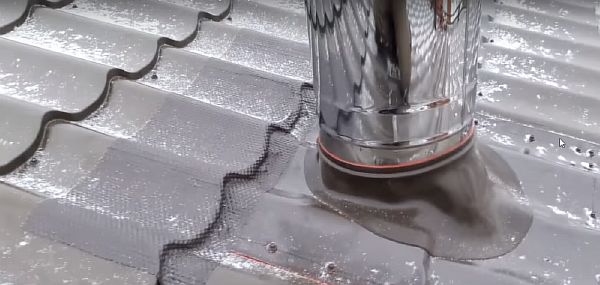

В много ситуации изход на сандвич тръба към покрива Коминът през метален покрив е отлична алтернатива на комин от тухлена печка. Този тип конструкция е лесна за монтаж, тъй като основните елементи са две тръби с различен диаметър, между които е поставен слой изолация от базалтова вата.
Дори някой без голям строителен опит може да инсталира проход за сандвич конструкция върху метален покрив.
А лекотата на инсталиране в този случай се допълва от отлични показатели за производителност и дълъг експлоатационен живот.
Експертите казват, че е трудно да се намери по-добър вариант за отстраняване на запалими вещества от сандвич тръба. Този материал предлага отлична защита срещу силно външно натрупване на топлина по стените, както и срещу конденз.
Към тези предимства е необходимо да се добави, че тази структура изглежда много представителна.
В обобщение, можем да стигнем до следното заключение: целият този процес не включва никакви изключително сложни стъпки. Основното е да се следват стъпка по стъпка изискванията на SNiP, да се спазват всички размери и да се придържате към препоръките.
Ако всичко се прави по правилата, тогава работата на отоплителното устройство ще бъде абсолютно безопасна и няма да има проблеми с регулаторните органи.
