Клещи за пресоване на металопластикови тръби - видове, характеристики, монтаж на връзки

Клещите за пресоване са инструмент за съединяване на металопластични тръби чрез кримпване. Използват се при изграждането на отоплителни системи, котелни системи, системи за подово отопление и други.

Операцията се извършва чрез компресиране на метална втулка, разположена върху тръбата в зоната, където тя се среща с фитинга, което създава здрава и издръжлива връзка.

Видове клещи за кримпване, техните предимства и недостатъци, технически параметри

Клещите за кримпване на металопластикови тръби се предлагат както за домашна, така и за професионална употреба:

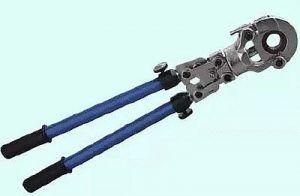

1. Домакинските инструменти са предназначени за домашна употреба. Те имат опростен дизайн и са евтини.

Забележка! В допълнение към ръчните клещи за пресоване на металопластикови тръби, комплектът често включва кримпваща глава и сменяеми дюзи с различни диаметри.

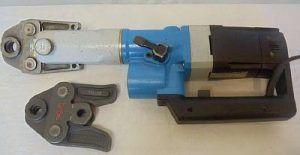

2. Професионалните инструменти се използват от строителни фирми, които извършват мащабни монтажи на металопластикови изделия. Те се задвижват от електрически или хидравлични двигатели. Използването на тези инструменти увеличава скоростта и обема на работата. Те са по-скъпи от домакинските инструменти, което ги прави неикономични за закупуване за домашна употреба.

Освен това има ръчни, хидравлични и електрически видове пресоващи клещи.

Преглед	Характеристика	Плюсове	Недостатъци

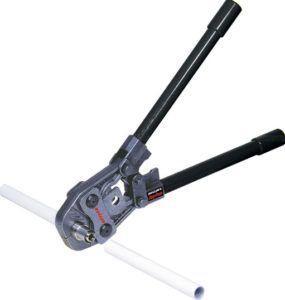

Ръчно	Най-простият модел. Работи с механична сила. Разполага с две дръжки, свързани с кримпващата глава чрез зъбно колело. Когато се стискат, силата се предава към главата, прилагайки натиск върху втулката на фитинга. Това устройство позволява регулиране на дължината на дръжките. Този модел често е оборудван с универсална глава с набор от втулки с различни диаметри.	Компактен, лесен за употреба, лек (2,5 г) и ниска цена.	Те могат да се използват само за металопластични изделия с напречно сечение до 26 мм.     Необходима е мускулна сила.

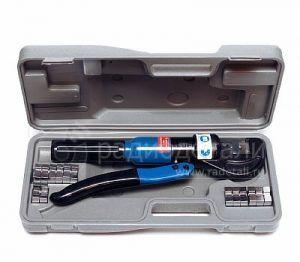

Хидравличен	Те имат хидравлична преса, свързана с главата. При задействане буталото навлиза в цилиндъра, създавайки сила, която се предава на главата. Препоръчва се за металопластикови тръби 50-100 мм.	Няма нужда да се използва физическа сила, тя се заменя с хидравлична сила.   Производителността на труда се увеличава.	Цената е висока и е необходима постоянна поддръжка.

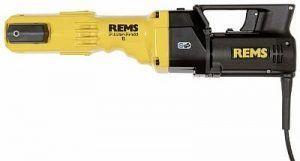

Електрически	Захранването се осигурява от електрическата мрежа или от батерия. Има и универсални.	Надеждно устройство за съединяване на металопластични изделия с размери 110 мм и повече. Електрическите кримпващи клещи разпределят натоварването равномерно по цялата повърхност на съединението, подобрявайки качеството и осигурявайки плавен процес. Позволява инсталирането на големи комунални линии.	Висока цена и големи размери, което ги прави подходящи само за големи площи.





Освен това има пресови клещи за кримпване на металопластични тръбни материали. под формата на пресов пистолетПрилича на бормашина с пистолетна дръжка. Устройството е лесно за употреба.

Използва се за металопластични тръби с диаметри от 12 до 108 мм. Подходящ е за употреба в зони с висока влажност. Използването на този инструмент за кримпване на металопластични тръби и фитинги прави процеса на кримпване бърз и лесен в труднодостъпни зони.

Някои кримпващи клещи са оборудвани с функция за контрол на кримпването. Тази функция автоматично освобождава инструмента в края на операцията.

Цел

Пресовите клещи се препоръчват за монтаж на металопластични конструкции с всякаква сложност. Те имат широк спектър от приложения:

• серийно свързване на водни и отоплителни агрегати;
• колекторна система, когато всеки възел може да бъде свързан и изключен отделно, което прави възможно изключването дори на една стая;
• монтаж на "топли подове";
• комбиниран метод на свързване.

Херметичността е особено важна при последните три варианта, където конструкцията е изцяло вградена в стената или пода след монтажа. Тук използването на клещи за пресоване е незаменимо.



Как да изберем инструмент: професионален или за домашна употреба

Преди да закупите клещи за кримпване на металопластикови тръби, определете обхвата и сложността на планирания ремонт. Освен това, вземете предвид диаметъра на тръбата; тази информация може да бъде намерена в спецификациите на инструмента.

Ако ще се извършва монтаж на металопластични тръбни материали с диаметър 26 или 32 мм, е по-добре дръжките на инструментите да бъдат удължени.

За домашна употреба е подходящ и доста достъпен инструмент за кримпване на тръби. Ръчните модели са идеални за работа с вътрешни системи, които обикновено имат диаметър на тръбата не повече от 20 мм.

Основните видове кърлежи, продавани в Руската федерация, са:

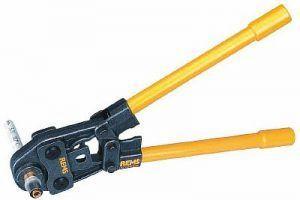

• REMS - с вложки от 16, 20, 26;

• ВАЛТЕК — 16, 20, 26, 32;
• ФОРАпрес — 16, 20, 26, 32;
• STC 500 — 16, 20, 26.

Хидравличните или електрическите пресоващи клещи са скъпи и закупуването им за еднократна монтажна работа у дома не е оправдано. Препоръчително е професионалистите, които извършват големи обеми работа с пресоващи клещи, да изберат тях.

Наличието на опции като оптимизация и контрол върху работата е от голямо значение:

• OPS е дизайн със стъпаловидни скоби, което води до оптимизация и повишено налягане;
• APS е подобрен модел, при който натоварването е равномерно разпределено върху втулката;
• APC е специална характеристика на тези клещи; процесът на кримпване няма да спре, докато кримпването не бъде напълно завършено.

Това оборудване се произвежда от белгийски и немски компании и е скъпо. Според потребителски отзиви обаче е възможно да се закупи също толкова качествено и достъпно оборудване от турски или италиански производители.

Има общи препоръки за всеки, който планира да закупи инструмент:

• покупката трябва да бъде направена в магазин, специализиран в този продукт, или от дилър;
• За мащабно кримпване с фитинги се препоръчва да наемете устройството, за да можете да разберете по-подробно целесъобразността на закупуването му;
• Когато избирате преса, си струва да обърнете внимание на европейските производители.

Какъв фитинг се използва за връзката?

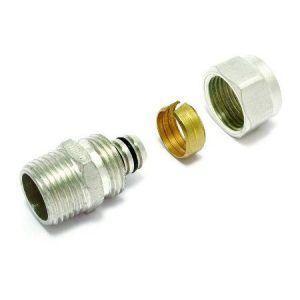

При изграждането на тръбопроводи, фитингите се използват като свързващи части. Тези крепежни елементи включват кръстове, тройници и тапи. Те се предлагат както в компресионен, така и в пресов вид.

Компресионните фитинги се монтират с помощта на гаечен ключ, но вторият тип изисква пресоващи клещи за монтаж.

Те са:

1. Преходни - инсталирани в зони, където са свързани полимерни и стоманени тръби.
2. Цанговите патронници са предназначени за кримпване на материали с форма на цилиндър.

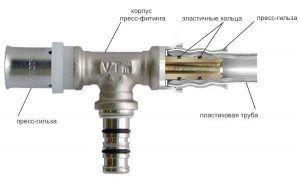

3. Пресовите фитинги са надежден (издържащ на високо налягане) и практичен модел; когато се използват, те произвеждат висококачествена конструкция, препоръчвана за сглобяване на металопластикови тръби.

Предимства на фитингите по време на кримпване:

• възможност за скрит монтаж;
• свързващият блок не изисква постоянно наблюдение и поддръжка;
• служат 50 или повече години.

Днес повечето жилищни сгради са оборудвани с пластмасови тръби, както за вода, така и за отопление. Техните предимства включват издръжливост и отлични хигиенни и експлоатационни характеристики.

И ако използвате инструмент за кримпване на пресови фитинги на тези тръби, можете лесно да създадете оформление в най-сложните комуникации.

Все пак, струва си да се отбележи, че цените на тези части са доста високи, но те ще гарантират, че вашата система е херметична.

Подготовка на металопластикови тръби за свързване

За да извършите тази работа, е необходимо да подготвите равна и добре осветена повърхност.

В допълнение към пресоващите клещи, за монтажа е необходимо следното:

• металопластикови ножици;
• дюзи;
• сканиране.

Преди да се пристъпи към сглобяването на конструкция с помощта на пресоващи клещи, независимо от техния вид, са необходими подготвителни мерки.

Тръби и фитинги

1. Необходимо е да се измери необходимият размер на тръбния продукт с помощта на ролетка.

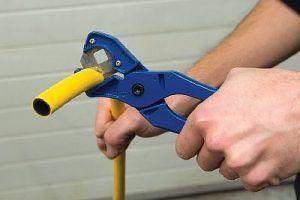

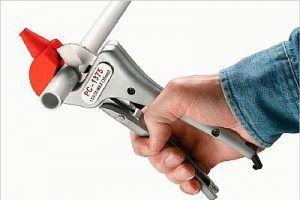

2. С помощта на пластмасови ножици отрежете тръбната секция по направената маркировка. Отрязаният ръб трябва да е прав и под прав ъгъл спрямо главната ос.

3. Гилотинната преса трябва да се използва така, че долната ѝ част да е разположена успоредно на тръбата и с лек натиск да се притисне режещият елемент в материала.

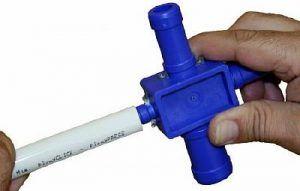

4. Отрязаните ръбове трябва да се калибрират с калибратор, тъй като тръбата става овална след рязане. За да направите това, поставете инструмента в тръбата и го завъртете, създавайки заоблен краен ръб. Най-добре е да скосите краищата; това ще опрости процеса по-късно.

5. Поставете съединителя на отрязания край на тръбата.

Съюз

Фитингът е компонент, използван по време на монтажа, и е основният компонент на свързващия възел. Преди употреба, той трябва да бъде проверен по редица параметри:

1. Тръбните пръстени са позиционирани в специално проектирани канали. В противен случай втулката се отстранява с отвертка, пръстените се монтират в каналите и втулката се монтира отново.
2. Поставете дюзата вътре в разреза.
3. Свържете частите край до край и изолирайте и уплътнете съединението с диелектрично уплътнение. Това ще създаде плътно уплътнение и ще предпази от корозия.
4. Можете да се уверите, че тръбата е правилно позиционирана в ръкава, като погледнете изреза от крайната ѝ страна.

След като проверите фитинга, можете да започнете да свързвате конструкцията.

Извършваме тестове под налягане

След като подготвителната работа е завършена, можете да започнете кримпването с клещи. Кримпването може да се извърши с различни видове инструменти (ръчни, електрически или хидравлични), използвайки една и съща техника. Просто е, но изисква внимание и прецизност, тъй като трябва да се избягва и най-малкото изместване.

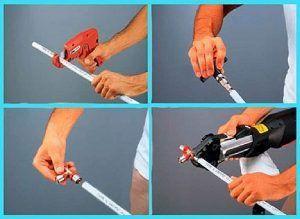

Нека разгледаме инсталацията стъпка по стъпка:

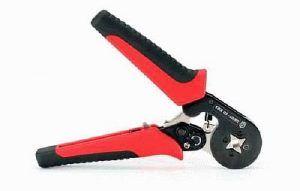

1. Поставете тръбата, фитинга и кримпващите клещи върху повърхността, като дръжките на клещите са разтворени на 180 градуса, за да могат специалните челюсти да се огънат назад.

2. Отстранете горната част на скобата от инструмента и поставете горната част на пресоващата вложка в нея. Тя трябва да съответства на размера на тръбата. Поставете долната част в скобата, разположена отдолу, след което щракнете устройството на място.
3. Сглобете тръбата и фитинга в съединение и ги поставете в пресоващите челюсти. Внимателно проверете втулката на фитинга; тя трябва да пасне във вложката на пресата. Ограничителят на фланеца трябва да докосва вдлъбнатината на вложката на пресата.
4. След това, съберете дръжките на клещите една към друга, за да кримпнете тръбите. По време на кримпването, трябва да има прав ъгъл между челюстите за кримпване и втулката. За да свалите кримпера, просто раздалечете дръжките.

След завършване, върху метала ще се виждат две еднакви извити линии и две ясни пръстеновидни линии. Резултатът е висококачествено сглобяване.

Лошо направената връзка ще бъде обозначена с разхлабена или хлабава гайка, както и с разстояние повече от 1 мм между нея и тръбата.

Ръчните клещи за металопластикови тръби се използват за кримпване, където обемите са малки и няма захранване. Могат да се използват и безжични инструменти.

Моля, обърнете внимание: Електрическото устройство трябва да се използва за 2 минути работа, последвани от 8-минутен период на почивка.

Кримпването на тръби с помощта на каквито и да е клещи за кримпване е еднократен процес и ако сглобяването е неправилно, съединението не може да бъде разглобено. Всички компоненти трябва да бъдат сменени и процесът да се повтори.

Предпазни мерки по време на монтаж

Няма нищо сложно в използването на това устройство, основното е стриктно да следвате инструкциите по-долу:

• Забранено е използването на клещи за пресоване в помещения с висока влажност, тъй като влагата има отрицателен ефект;
• При извършване на ремонти дрехите трябва да са удобни, а ръцете да са покрити със строителни ръкавици, изработени от дебел плат;
• За да избегнете нараняване, не позволявайте дрехите да се закачат в устройството.

Освен това, за да се осигури дълготрайна и висококачествена работа, устройството изисква правилна поддръжка. След употреба почистете металната глава със специален разтвор, след което смажете винта и кримпващите елементи. Съхранявайте пресата на сухо място и я съхранявайте в калъф.

Електрическите и хидравличните инструменти изискват внимателна професионална поддръжка. Инструкциите за оборудването са включени в ръководството за употреба.

Като следвате тези прости правила, можете самостоятелно да извършвате ремонти чрез кримпване на металопластични тръби, използвайки това устройство, без да причинявате вреда на себе си или на инструмента.
