В нашата страна предотвратяването на замръзване на водопроводните и канализационните тръби е по-належащо от всякога. Климатичните условия, където дълбочината на замръзване на земята достига два метра или повече в повечето региони, с изключение на южните, спешно изискват защита на тръбите от замръзване с нагревателни кабели.
В крайна сметка, в такава ситуация, не става въпрос само за спиране на водоснабдяването или отвеждането на отпадъчни води, но и за необходимост от мащабни ремонтни дейности с подмяна на участъци от мрежата.
Решението на този проблем е допълнително нагряване на тръбопровода, за което се използва нагревателен кабел за пластмасови тръби.
Принципът на действие на кабелното отопление
Използването на пластмасови тръби става все по-популярно, като се има предвид, че тези продукти рядко се повреждат при замръзване поради присъщата гъвкавост на материала. Въпреки това, нагревателните кабели за размразяване на пластмасови тръби се използват все по-често, тъй като позволяват избягването на обширни ремонти и продължаване на експлоатацията на тръбопровода.

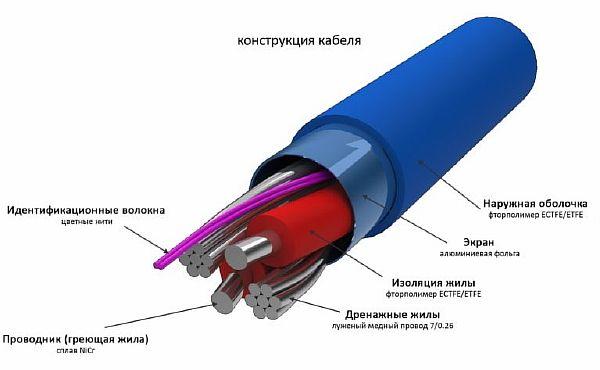

Нагревателният елемент в такива системи е проводник, изработен от нихромова сплав, покрит с топлоустойчива обвивка. Дренажните проводници са разположени в директен контакт с проводниците, осигурявайки равномерно разпределение на топлината по напречното сечение на кабела, улеснено от високата топлопроводимост на материала.
Тези елементи са изработени от медни проводници. Топлината се пренася от първите два компонента към обвивката от високопроводима алуминиева сплав и се разпределя равномерно по повърхността на проводника. Освен това, алуминиевият междинен слой осигурява допълнителна здравина на нагревателния кабел.
Финалното покритие на проводника е топлоустойчива флуорирана пластмасаТози дизайн на кабелния маршрут за отопление на пластмасови тръбопроводи гарантира неговата издръжливост и функционални качества.
Видео
В допълнение към изброените по-горе компоненти, дизайнът на продукта често включва сигнален проводник със сензор, който реагира на понижаване на температурата на нагревателния кабел и изпраща сигнал за включване на релето на веригата за управление на отоплението.
Този тип отоплителна система за пластмасови тръби е подходяща за използване в селски къщи и вили, където периодично се намират хора.

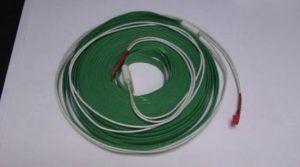

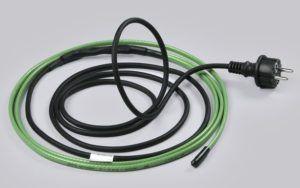

Видове нагревателни кабели
Според принципа на действие, нагревателните кабели се произвеждат в две модификации:
- резистивен;
- саморегулиращ се.
Първият тип работи непрекъснато след включване, като загрява водата в главната линия до температура между 5 и 13 градуса по Целзий, в зависимост от напречното сечение на тръбата и мощността на нагревателния кабел. Резистивните нагревателни кабели могат да бъдат едножилни или двужилни, като единствената разлика е в схемата на свързване.
Принципът на действие на саморегулиращия се кабел се основава на свойството на повечето проводници да променят съпротивлението си с промени в околната температура. С охлаждането на проводника, неговото съпротивление се увеличава и следователно, неговият нагревателен капацитет се увеличава.
Принципът на действие на саморегулиращ се проводник е много по-сложен, а материалът на сърцевината е доста скъп. В резултат на това цената на такъв кабел за отопление на пластмасови тръбопроводи започва от 300 рубли на линеен метър и това е само долната граница.
Въпреки това, използването му гарантира практически постоянна температура във водоснабдителните или канализационните системи, а пластмасовата тръба няма да бъде подложена на деформация или разрушаване.
При инсталиране на отоплителни кабели, термостати често се използват за включване и изключване на отоплителната система, когато температурата на водата в нея се промени. Такива устройства са скъпи, но са от съществено значение за жилищни сгради с периодична употреба. Освен че поддържат целостта на системата, тези устройства осигуряват и значителни икономии на енергия.
Монтаж на отопляеми тръбопроводи
Основното изискване за такива връзки към източника е разклонителната тръба да е разположена под линията на замръзване. Този фактор зависи от местния климат.
Видео
За Московска област това е около 1,8 метра, а в Челябинска област - 1,9. Нека си представим ситуация, в която достъпната секция трябва да е дълга 10-15 метра с дълбочина на изкопа над 2 метра (за дренажния слой ще са необходими до 30 см). Ширината ѝ също трябва да осигурява удобно изкопаване. В този случай е време да поръчате багер!
При използване на трасета за отоплителни кабели е достатъчно да се изкопае траншея с дълбочина до 50 см и ширина от порядъка на 30Дренажът също е от съществено значение. Пластмасовата тръба и нагревателният кабел трябва да бъдат положени свободно, а не опънати.
При този тип полагане на тръбите деформациите, дължащи се на движения на почвата, са неизбежни, но при използване на пластмасови изделия това не е опасно поради пластичността на материала.
Нагревателният кабел за пластмасови тръби може да се постави върху него по различни начини:

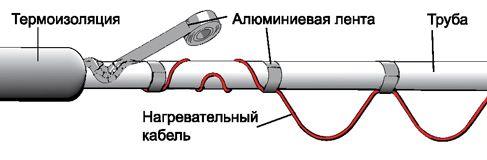

- навиване на тръба
Този вид закрепване осигурява най-великият Контактната повърхност на обекта и нагревателния елемент. Закрепването се извършва с метализирана лента в напречна и надлъжна посока;

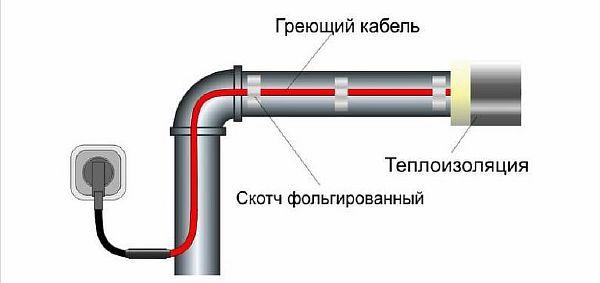

- полагане на нагревателя по стената на тръбопровода успоредно на оста му
При това разположение на радиатора, една или две резби се полагат от противоположните страни на тръбата. Закрепването се извършва по същия начин;
- Монтиране на нагревателя вътре в тръбопровода. Тази операция е най-добре да се повери на опитни професионалисти, тъй като може да повреди проводника, което да доведе до бързата му повреда.

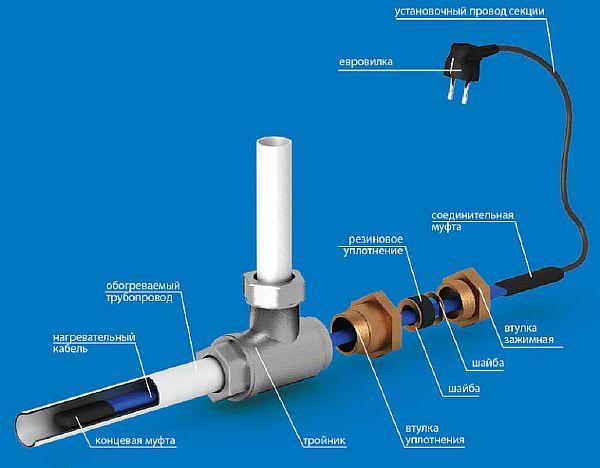

Монтажът на кабели в пластмасови тръби се извършва с помощта на специално проектиран тройник с кримпващ елемент за уплътняване на изхода на проводника. В зависимост от напречното сечение на кабела, което заема част от напречното сечение на водопровода, захранващата тръба се избира с по-голям размер.
За да се предотврати загубата на топлина в околната среда, отопляемите тръби във всички случаи са оборудвани с допълнителен топлоизолационен слой от подвижни изолатори, навиващи се порести листови изолатори или конвенционална рулонна изолацияЗа защитата му се използват различни материали, от покривен филц до метално фолио.
Монтажът на кабел в пластмасови тръби с вътрешно разположение не е приложим. за отоплителни дренажни системиТакива отпадъчни води често съдържат химически активни вещества, които могат да причинят значителни щети на тръбопровода за кратък период от време.
Ключова характеристика на дренажните системи е необходимостта те да имат наклон от поне 5 градуса към канализационната тръба. Ако обектът има собствена система за пречистване на вода или резервоар за събиране на вода, те трябва да бъдат изолирани и отоплявани с отделни устройства.
Нагревателните кабели често се използват за размразяване на водосточни тръби, за да се предотврати тяхното срутване. За тази цел се използват по-мощни топлоизлъчватели с мощност 30–50 вата на метър.
Кабелът за размразяване на пластмасови тръби на дренажни системи трябва да има същата мощност.
Грешки при инсталиране на отоплителни кабели
Нека разгледаме типичните грешки при инсталирането на отоплителни системи:
- Монтирането на отоплителни уреди на дълбочина под линията на замръзване може да се счита за загуба на пари. В този случай е достатъчно да се инсталира локално отопление във високорискови зони, където дълбочината на системата е недостатъчна. Това място обикновено е входната точка на къщата.
- Някои потребители смятат, че отоплителната система може да замени изолацията на тръбопроводите, но това не е вярно. Без външна изолация те получават неефективна отоплителна система, която не предпазва от замръзване;
- Погрешно е схващането, че отоплителната система трябва да работи непрекъснато. Това често е ненужно и консумацията на енергия, при стандартна консумация от 18 вата на метър, може да бъде значителна. Допълнителните разходи за автоматична система за включване/изключване на отоплението, използваща температурни сензори, ще се изплатят за много кратко време.
Видео
Монтирането на кабели върху пластмасови тръби е толкова просто, че може да се извърши самостоятелно, като се използват само инструкциите за извършване на тези работи и не изисква никакви допълнителни умения.
Кабел за размразяване на пластмасови изделия обикновено се инсталира като превантивна мярка, за да се избегне образуването на ледени тапи в зони с висок риск, по-специално на изхода на дренажната система от къщата.
Не е гарантирано, че ще се използва постоянно, но екстремни условия на работа могат да възникнат във всеки климат. В този случай допълнителна опция за отопление/размразяване на тръбите би била добре дошло допълнение.
Заключение
Инвестицията в нагревателен кабел за пластмасови тръбопроводи и неговият монтаж значително ще намалят строителните разходи и надеждно ще защитят потребителите от изменението на климата.
