Клапан Маевски за чугунени радиатори: как да изберем, инсталираме и обезвъздушим

Клапанът на Маевски за чугунени радиатори е механичен обезвъздушител с ръчно или автоматично регулиране. Използва се за облекчаване на излишното налягане в централна отоплителна система.

С негова помощ можете бързо отстранете въздушния шлюз, предотвратявайки протичането на гореща вода през секциите на радиатора. Чрез завъртане на винта или дръжката в края на устройството, въздухът се освобождава от чугунения радиатор.

Първоначално устройството е било примитивен дизайн, предложен от минския водопроводчик Роев през 1931 г. Две години по-късно то е модернизирано от инженер Маевски и придобива съвременния си вид. Устройството за обезвъздушаване на отоплителна система, регистрирано като спирателен вентил STD 7073V, става популярно известно като вентил на Маевски.

След като прочетете тази статия, ще научите как е проектирано устройството и как работи. Инструкциите за инсталиране на вентил на Маевски на стари чугунени радиатори ще ви помогнат да го инсталирате правилно. Процесът на обезвъздушаване на радиатора ще бъде представен като стъпка по стъпка ръководство със снимки и видеоклипове. Ще научите и за разликите между автоматичните и ръчните настройки на вентила на Маевски.

Дизайн и принцип на действие

Трябва да се отбележи, че крановете на Маевски се предлагат в два вида: ръчни и автоматични клапани.

За да разберем характеристиките на устройствата и техните принципи на работа, трябва да ги разгледаме по-подробно.

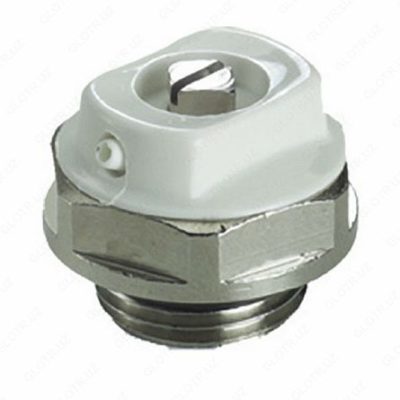

Ръчният кран на Маевски

Това е сравнително просто устройство, но е произведено с помощта на високотехнологично оборудване и най-нови материали. Металопластмасовото устройство представлява широк цилиндър с външна пластмасова обвивка (клетка), вътре в която се намира метална втулка с вътрешна и външна резба.

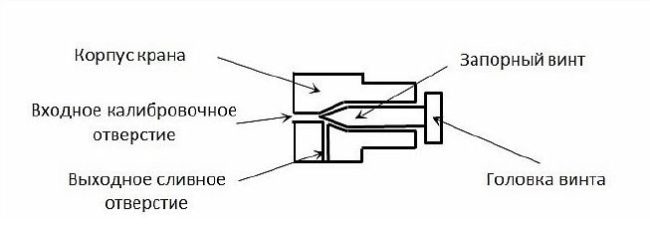

Вътре в втулката е монтиран заключващ винт тип игла с шестоъгълна глава, стърчаща отвън и с отвор за отвертка. Отстрани на корпуса е разположен дренажен отвор. Пластмасовият ръб може да се завърта около оста си, като регулира отвора в удобно положение за оттичане на вода.

Принципът на действие е да се освободи въздушният затвор чрез поставяне на отвертка във винта. Когато затварящата игла се завърти обратно на часовниковата стрелка с половин оборот или един оборот, входният калибровъчен отвор постепенно се отваря. Въздухът, натрупан в горната част на чугунения радиатор, започва да излиза през него.

Автоматичен кран Маевски

Монтирането на автоматичен клапан на Маевски върху стари чугунени радиатори е необходимо в труднодостъпни места на отоплителната система или в зони, където хората не присъстват постоянно. Тези зони могат да включват пешеходни пътеки, сервизни помещения и др.

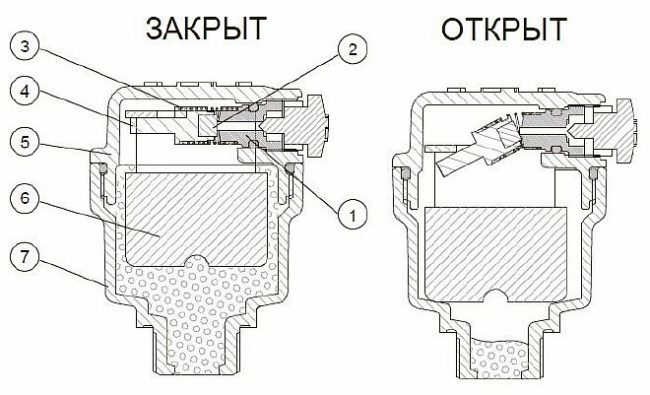

Структура на устройството: 1. Нипел. 2. Макара. 3. Пружина. 4. Клетка на макарата. 5. Капак. 6. Поплавък. 7. Корпус.

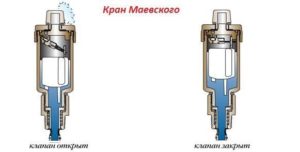

Автоматичното устройство представлява кух метален цилиндър. Поплавък е прикрепен към подвижен лост в горната част на цилиндъра, който от своя страна е свързан с клапан. Устройството работи, като позволява на въздуха да се натрупва, което кара поплавъка да пада надолу под собственото си тегло, като по този начин отваря клапана.

Когато целият въздух е изпуснат, възстановеният обем охлаждаща течност ще върне поплавъка в първоначалното му положение, което ще затвори отново изхода.

Характеристики на операцията

Жителите на по-стари сгради с чугунени радиатори на горните етажи са принудени сами да обезвъздушават в началото на отоплителния сезон. С помощта на отвертки собствениците на апартаменти разглобяват винтовете на ръчните кранове „Маевски“, което затруднява работата им.

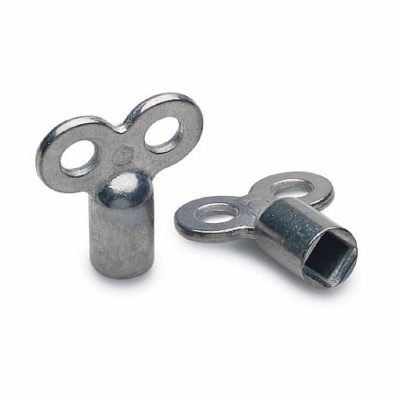

В този случай е най-добре да закупите специален гаечен ключ, който напълно захваща главата на винта, без да я поврежда. Можете също така да изберете клапани с въртящи се пластмасови дръжки при покупката.

Понякога около ръба на ръчния или автоматичния вентил на входа на радиатора се появява ръждясал налеп. Това показва, че гуменото уплътнение е повредено и трябва да се смени. Това е трудно да се направи по време на отоплителния сезон, ако чугуненият радиатор няма собствен спирателен вентил.

Ако няма поток на охлаждаща течност, тогава Можете да изчакате до пролетта, за да смените уплътнениетоАко резбата на капачката на радиатора е лоша, вместо да монтирате гумено уплътнение, използвайте намотка от ленен теглич.

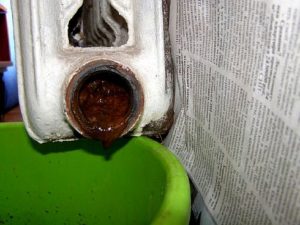

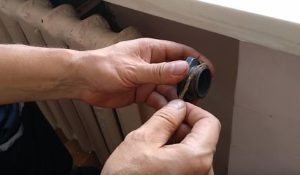

В стари чугунени радиатори, където тапите не са били отстранявани от години или дори десетилетия, може да откриете ръждясали резбовани входни отвори след развиването им. Почистете ги и ги смажете с минерално масло или друга смазка. Монтажната втулка се завинтва с ленена кълчища, увита около нея.

Старият радиатор трябва да се почисти от натрупване на ръжда. През пролетта и лятото, преди да се монтира кран на Маевски върху чугунения радиатор, радиаторът се отстранява и се поставя навън. Всички отвори трябва да бъдат запушени, с изключение на един.

Поставете радиатора на ръба му с отворения край нагоре. Добавете разтвор от 200 грама сода каустик към 10 литра вода. Оставете да престои 24 часа. Източете разтвора. Изплакнете радиатора с гореща вода, за предпочитане под налягане. Върнете почистения радиатор в първоначалното му положение.

С течение на времето изходният отвор на крана Маевски може да се запуши със суспендирани твърди частици в горещата вода. Можете да почистите отвора с карфица или игла за шиене. Внимавайте да не повредите калибрирането на отвора. Почистването трябва да се извършва при отворен клапан.

Как да изберем

Вентилите Маевски се предлагат с два размера на резбата: ½ и ¾ инча. За да монтирате вентила в чугунената капачка на радиатора, трябва да пробиете в нея резбован отвор, който да съответства на резбата на обезвъздушителния отвор. Това може да се направи в работилница или ръчно с подходящите инструменти.

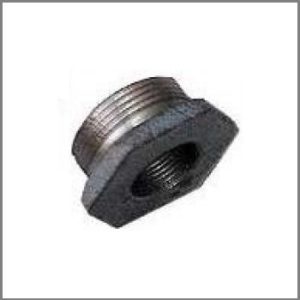

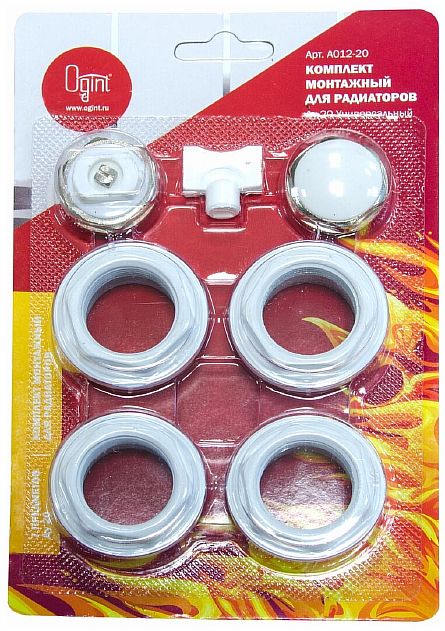

Можете да закупите ремонтен комплект с готови за монтаж тапи (втулки) на клапани Mayevsky на пазара за отоплителни уреди. Всичко, което трябва да направите, е да изберете подходящия диаметър на резбата.

Има вентилационни отвори с регулиращ винт, който изисква отвертка и гаечен ключ. По-удобен за употреба е вентил с въртяща се пластмасова дръжка. Автоматичните вентилационни отвори се купуват от жилищни офиси и други комунални компании за монтаж в обществени пространства, сгради и конструкции. Те рядко се монтират в чугунени радиатори.

Инсталиране на "Маевски" върху чугунен радиатор

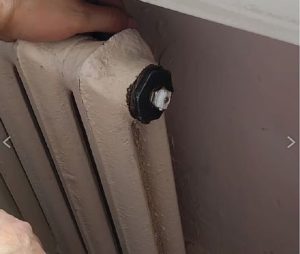

На чугунения радиатор в горната му част е монтиран кран на Маевски, който се врязва в щепсела от едната страна на радиатора. Продължете както следва.

1. Затворете спирателните вентили (кранове) на тръбите за подаване и връщане на охлаждащата течност.
2. Ако няма кранове по тръбите, ще трябва да изчакате до края на отоплителния сезон.
3. След като поставите купа или подходящ съд за събиране на водата, продължете с отстраняването на запушалката.

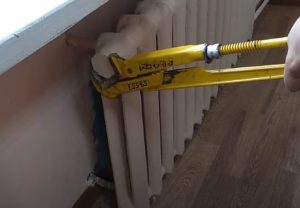

4. В горната част на батерията, от противоположната страна на входа на тръбата, използвайте регулируем гаечен ключ, за да развиете капака.

5. Ако капакът не се поддава, почукайте го от всички страни с чук.
6. Старата боя се изгаря с горелка.
7. Можете да преместите щепсела по резбата, като ударите края на капачката с чук и длето.
8. В процепа около щепсела се вкарва универсален спрей WD-40, който е способен да разкачи ръждясали резбови връзки.
9. Чрез разклащане на капака наляво и надясно с регулируем ключ, той постепенно се развива от гнездото на батерията.
10. Откритото легло и вътрешните резби се почистват от замърсявания и ръжда с телена четка. Понякога това се прави с кръгла четка, поставена в бормашина.
11. От комплекта са взети съединителна гайка и кранче на Маевски.

12. Резбата на съединителя е запечатана с FUM лента или ленен теглич.

13. Щепселът се завинтва в монтажния отвор на батерията.
14. Нишките на крана са обвити с FUM лента или ленен теглич.
15. Намотката на тегленето се навлажнява с вода или се импрегнира с уплътнител - паста Unipak.
16. Кранът на Маевски се завинтва в фитинга с гаечен ключ.

Това завършва монтажа на крана на Маевски върху чугунения радиатор.

Как да обезвъздушим

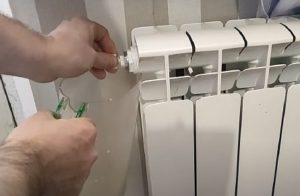

Изпуснете въздуха ръчно през клапана на Маевски. Това трябва да се направи, когато радиаторът е студен на допир в горната си част. Процедирайте по следния начин.

1. Главата на крана се завърта така, че отворът да е обърнат надолу, в противен случай струята вода ще залее всичко наоколо.
2. Под клапана се поставя кофа или друг контейнер.
3. Използвайте дръжката, за да завъртите игления клапан, докато въздухът съска.

4. Ще се появи вода, която заедно с въздуха ще образува прекъсващ поток.

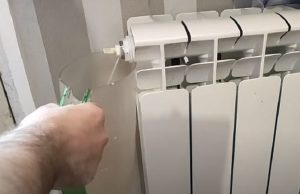

5. Дръжте клапана отворен, докато не се появи непрекъснат поток вода без съскащ звук.

6. Кранът се затваря и се проверява тактилно дали е сухо.
7. След известно време операцията се повтаря.
8. Ако веднага започне да тече непрекъснат поток вода, тогава освобождаването на въздуха се счита за завършено.

Причини за въздушна запушалка в отоплителната система

Въздушните запушвания в чугунените радиатори могат да възникнат по различни причини. Ето най-често срещаните:

• с настъпването на отоплителния сезон, когато се подава топла вода, в горните части на радиаторите могат да се образуват въздушни брави;
• след ремонтни и монтажни работи, в отоплителните устройства остава въздух;
• в многоетажни сгради въздухът в отоплителните системи се издига и се натрупва в радиатори на горните етажи;
• Въздухът започва да се натрупва не само отгоре, но и отдолу и в други части на батерията поради замърсяване на секциите на радиатора.

Разликата между автоматично и ръчно регулиране на клапаните

Автоматичният кран Mayevsky е саморегулиращо се, неразглобяемо устройство.

Ако устройството се запуши или счупи, то се подменя с ново. Поради тази причина автоматичните машини са непопулярни. Те се инсталират само когато е абсолютно необходимо.

Ако ръчният клапан на Маевски се повреди, регулирайте го, като чугуненият радиатор е напълно изключен от топлозахранването. Развийте клапана и почистете входа отзад с обикновена шевна игла.

Ако е възможно, продухайте вентила, докато е отворен, с помощта на въздушен компресор. След това върнете вентила в първоначалното му положение и свържете отново батерията.

Заключение

Появата на крана на Маевски буквално спаси старите чугунени радиатори от масово демонтиране. След като капитализмът се утвърди в икономиката на страната, периодът на разточително потребление на вода приключи.

Изпускането на въздух от чугунени радиатори изискваше източване на голямо количество охлаждаща течност. Използването на универсален обезвъздушител позволи отстраняването на въздушните джобове с минимален разход на вода.
