Какво представляват нагревателните елементи за радиатор и как да ги инсталирате?

Нагревателните елементи за радиатори са предназначени да допълнят отоплителната система на помещението. За вили или летни къщи такива устройства могат да се превърнат в основен източник на топлина.

За да изберете оптималния модел, трябва да разберете тяхната структура и критерии за подбор.

Защо е необходим нагревателен елемент в радиаторите?

Устройството загрява охлаждащата течност в батериите и поддържа работната ѝ температура (каква температура на водата в отоплителните радиатори Това счита ли се за нормално?). Може да се монтира не само в радиатори, но и във всякакви отоплителни устройства с кухини, пълни с течност. Ето защо радиаторните нагревателни елементи имат толкова широк спектър от приложения.

Устройството се използва предимно в малки пространства като гаражи, сервизни помещения и др.

TEN е метална тръба с топлопроводящ електрически изолатор и проводима нишка.

Характеристики на радиатори, оборудвани с вграден нагревателен елемент:

1. На външен вид те са почти неразличими от конвенционалните радиатори. За разлика от последните обаче, те не са свързани към отоплителната система.
2. Устройствата са пълни с охлаждаща течност, циркулираща през батерията.
3. Най-добрата охлаждаща течност е масло с нисък вискозитет. Това предотвратява замръзването на радиатора, когато е изключен.

Дизайнът на нагревателния елемент на радиатора

Структурно устройството се различава малко от другите видове нагревателни елементи. Характеристики на дизайна:

• Корпусът е изработен от метални тръби и провежда добре топлината. Обикновено е изработен от въглеродна стомана или неръждаема стомана. Последната се избира, ако металът ще се нагрява до температури над 45°C.
• Стоманената тръба – тялото – е покрита с хром или никел, за да се предпази от корозия.
• Нагревателният елемент е нихромова бобина. Този компонент се нагрява до високи температури, когато през него преминава електрически ток. Бобината е разположена вътре в корпуса, а останалото пространство е заето от пълнителя.
• Тялото се запълва с кварцов пясък или периклаз, след което се пресова и на продукта се придава необходимата форма.

Тръба с проводима намотка може да се монтира във всеки радиатор – меден, чугунен, биметален и др. Мощността на устройството е 2,5 kW. Устройствата от индустриален клас са по-мощни, до 6 kW.

Работата на радиаторния нагревателен елемент е изключително проста:

1. Благодарение на добре обмисления дизайн, цялата входяща електрическа енергия се преобразува в топлина в устройството, практически без загуби.
2. Когато е включена, бобината се нагрява бързо и маслото/водата се нагряват от нея.
3. Загрятата течност, в съответствие със законите на физиката, се издига нагоре, а на нейно място се появява студена течност.
4. Загрятата течност се издига нагоре, отдава топлината си и, охлаждайки се, се спуска към долната част на радиатора.
5. Електрическото устройство създава движение на течност вътре в радиатора.

Основната опасност от нагревателните елементи са котлен камък. Те постепенно покриват нагревателния елемент, което в крайна сметка води до повреда.

Един от най-добрите варианти за охлаждаща течност е трансформаторното масло. То се нагрява бързо и задържа топлината дълго време, като постепенно я освобождава в корпуса.

Предимства и недостатъци на радиаторния нагревателен елемент

Тръбните електрически нагреватели ви позволяват да създадете практична и високоефективна отоплителна система – както като основна, така и като допълнителна отоплителна система. Преди да закупите необходимото оборудване, е полезно да оцените всички негови предимства и недостатъци.

Плюсове:

1. Лесен монтаж - дори неопитен майстор може да се справи.
2. Ниска цена на нагревателния елемент (без друго оборудване).
3. Много по-надеждни от маслените радиатори, радиаторите с нагревателни елементи са ремонтопригодни. Когато оборудването се повреди, е достатъчна само смяната на нагревателния елемент.
4. Налична е допълнителна функционалност.
5. Автоматичното управление на отоплителната система е възможно; това обаче ще изисква закупуване на допълнително подходящо оборудване.

Недостатъци:

1. Високи експлоатационни разходи - този недостатък се дължи на високите тарифи за електроенергия.
2. Автоматизацията си има цена. Ако закупите нагревателен елемент с автоматизация, цената на този комплект ще бъде значително по-висока от тази на електрически конвектор.
3. Те са по-ниски от маслените радиатори и конвектори по отношение на нивото на комфорт поради липсата на мобилност.
4. Нагревателните елементи са електрически устройства и следователно генерират електромагнитни полета. Вредното въздействие на тези устройства не е доказано. Генерирането на поле обаче е отрицателен фактор, предвид близостта на радиаторите до хората.
   Поради високата скорост на движение на течността, устройството е по-лошо по ефективност от конвенционалните системи с течни охлаждащи течности.

Разходите ще бъдат намалени чрез превключване на отоплителната ви система към автоматично управление. С това автоматично управление нагревателните елементи ще започнат да работят само когато температурата падне до определено ниво. След като охлаждащата течност достигне зададената температура, устройството ще се изключи автоматично.

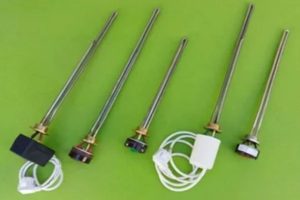

Видове нагревателни елементи за радиатори

Въпреки простия си дизайн, в специализираните търговци и онлайн магазините се предлагат различни видове радиаторни отоплителни елементи. Те се различават по дизайн на корпуса, материали, мощност и други характеристики.

По какво се различават нагревателните елементи за радиатори?

• По силата. Моделите с ниска мощност са с мощност 0,3 kW. Устройствата до 4 kW се класифицират като битови, докато тези от 4 до 6 kW се класифицират като промишлени.
• Конструктивно. Производителите произвеждат нагревателни елементи с дясна и лява резба, единични и двойни. Последните се считат за по-удобни за употреба. Те увеличават скоростта на нагряване на охлаждащата течност, но са по-скъпи.
• Диаметри. Зависи от напречното сечение на капачките на радиатора, на които са монтирани устройствата. Стандартната стойност е 40 мм.
• Допълнителни опции. Производителят предлага 2 функции:
  • Турбо отопление. Този режим ви позволява бързо да увеличите температурата на охлаждащата течност, за да затоплите бързо помещението. Ако тази функция е налична, устройството е оборудвано с термостат, който ви позволява да променяте режима на отопление на помещението.
  • Антифриз. Режим, който предотвратява повреда на системата (размразяване), когато температурите паднат. Нагревателните елементи с тази функция автоматично поддържат минимална температура, като използват енергията ефективно.

Нагревателните елементи за радиатори също могат да се различават по дължина и да имат различни конструктивни характеристики, които не са от решаващо значение за постигане на желания резултат.

Как се използват нагревателните елементи в отоплителните радиатори?

Основната функция на радиаторните нагревателни елементи е да нагряват течност в централизирани или независими отоплителни системи. Устройството може да се използва като основен или вторичен източник.

Опции за използване на радиаторни нагревателни елементи в отоплителни системи:

• Във временно жилище. През извън сезона, преди да се включи отоплението, тези радиатори осигуряват топлина за живущите. Радиаторните отоплителни елементи са удобни в летни вили, които се нуждаят от отопление само от време на време. В този случай нагревателните елементи се монтират в радиатори, разположени във всяка стая.
  В помещения без други източници на отопление, нагревателните елементи в радиаторите се използват самостоятелно като единствен източник на топлина. В този случай се препоръчва радиаторите да се напълнят с масло с нисък вискозитет, тъй като то има ниска точка на замръзване.
• В постоянно жилище. Радиаторите се пълнят с обикновена вода (това е по-евтино), тъй като не се очаква системата да замръзне. Този вариант обаче е скъп, защото изисква постоянна консумация на електроенергия.
  Нагревателни елементи могат да се монтират в радиатори в многоетажни сгради, ако основната отоплителна система не осигурява комфортни условия. Инсталирането на тези устройства помага за поддържане на оптимална температура в жилищните помещения.
• Допълнение. Това е най-ефективният и популярен вариант. Нагревателните елементи са вградени в радиаторите и се включват, когато отоплението е изключено по една или друга причина.

Монтирането на радиаторни отоплителни елементи в многоетажни сгради е неикономично и непрактично решение, тъй като ограничава потока на вода, циркулираща през отоплителната система на сградата. В резултат на това плащате два пъти – за работата на електрическия нагревателен елемент и за централното отопление.

Как да изберем?

Радиаторните отоплителни елементи не са толкова разнообразни, че да представляват особена трудност при избора. Основните фактори, които трябва да се вземат предвид при закупуването на отоплителен уред, са мощността и конструктивните характеристики.

Формула за изчисляване на мощността

За точно изчисляване на капацитета са необходими местни стандарти за топлинна ефективност (специфични за всеки регион). По принцип обаче може да се използва и средният стандарт, приложим за централна Русия.

Нека отоплителният уред бъде основният източник на топлина в къщата/стаята. В този случай ви е необходим модел с термостат. Имайте предвид, че за отопление на 10 квадратни метра е необходим 1 kW. Уредите, използвани за аварийно отопление, са 3-4 пъти по-малки.

Топлинната мощност на радиатора е посочена от производителя. Средната мощност на една секция от чугунен радиатор е 140 W, докато тази на алуминиев радиатор е 180 W.

Формула за изчисление на мощността на нагревателния елемент: Q = 0,0011*M (T1-T2)/t, където:

• M е масата на енергоносителя;
• T1 — температура след нагряване;
• T2 — температура преди нагряване;
• t е времето за максимално повишаване на температурата.

Характеристики на дизайна

Когато избирате нагревателен елемент, вземете предвид неговия размер и посока на резбата. Дължината на пръта, по-специално, влияе пряко върху ефективността. Ако нагревателният елемент не е достатъчно дълъг, оборудването няма да може да осигури необходимия дебит на флуида. Това ще доведе до недостатъчно и неравномерно нагряване на радиатора.

Оптималната дължина се счита за такава, при която прътът на устройството е на 6-10 см по-къс от вътрешната стена от противоположната страна на радиатора. Когато избирате формата и материала на щепсела, вземете предвид препоръките на производителя – те обикновено посочват подходящи опции.

Автоматично управление

Когато купувате радиаторен нагревателен елемент, обърнете внимание дали той има автоматично управлениеАко е така, ще получите най-удобното устройство без нужда от допълнителни аксесоари.

Автоматичният нагревателен елемент е оборудван с термостат, вграден в долната част на корпуса му. Той съдържа специален сензор, който измерва температурата на течността. Въз основа на това показание нагревателният елемент се включва и изключва автоматично, пестейки енергия.

Нагревателните елементи без автоматично управление нямат термостат. В такива случаи се препоръчва да се монтира термостат чрез инсталиране на датчик за стайна температура в помещението. В момента това е непрактичен и неудобен вариант; европейските производители не произвеждат такива устройства.

Монтиране на нагревателен елемент

Монтирането на радиаторни отоплителни елементи не е трудно, така че всеки домашен майстор може да го направи. За да избегнете проблеми по време на монтажа, прегледайте съдържанието на опаковката преди покупка и проверете дали всичко е включено.

В идеалния случай кутията с нагревателния елемент трябва да съдържа всичко необходимо за монтаж. Ако липсват някакви части, те трябва да бъдат закупени незабавно. Монтажът на нагревателни елементи с термостати на практика не се различава от монтажа на подобни елементи без автоматично управление.

Преди да монтирате нагревателен елемент в радиатор, уверете се, че водата от отоплителната система е източена. Ето защо в жилищните сгради е най-добре устройството да се монтира през лятото, когато централното отопление е изключено.

Как да инсталирате нагревателен елемент:

1. Извадете щепсела, разположен в долната част на радиатора.
2. Монтирайте нагревателния елемент с помощта на резбова скоба и гумено уплътнение.
3. Запечатайте фугата с уплътнител.

Видео за монтаж на нагревателния елемент на радиатора:

За какво да внимавате:

• Нагревателният елемент е монтиран само в долната част на радиатора - това ще осигури безпрепятствена циркулация на охлаждащата течност.
• Устройството се вкарва в радиатора строго успоредно на пода - това е необходимо за безпрепятствена работа.
• С нагряването на охлаждащата течност, налягането в радиатора се увеличава. Това изисква инсталирането на малък разширителен съд. Радиаторът може да бъде оборудван и с вентил за регулиране на налягането в системата.
• Нагревателният елемент трябва да се свързва само към заземен контакт. Препоръчително е също така устройството да се свърже към стабилизатор на напрежение, за да се предпази от пренапрежения.
• Крепежните елементи, които свързват тръбните електрически нагреватели, са доста крехки. За да се избегнат повреди, монтажът трябва да се извършва с изключително внимание, без да се прилага прекомерна сила.

Проблеми с безопасността и оперативни характеристики

Тръбният електрически нагревател работи от електрическата мрежа, което означава, че представлява известна опасност, ако не се спазват определени правила за безопасност.

Препоръки за работа и правила за безопасност:

• Нагревателният елемент на радиатора ще работи дълго и безпроблемно, съгласно техническите си спецификации, ако се обслужва на всеки три месеца. Уредът трябва да се почиства от накип, образуван по повърхността му – това е необходимо, за да се осигури правилен топлопренос.
  Ако нагревателят не бъде отстранен от котления камък навреме, той може да се повреди.
• Не допускайте прегряване на електрическия нагревател. Максималната температура от +70°C не трябва да се превишава.
• Нагревателният елемент трябва да се използва само в радиатор, пълен с охлаждаща течност. Ако водата влезе в контакт с горещ елемент, може да възникне термична експлозия. Това може да повреди не само радиатора, но и цялата отоплителна система.
• Ако върху повърхността на тръбните нагреватели се появи статично електричество, устройството трябва незабавно да се изключи от захранването и всички връзки да се проверят за течове.
• Мощността на нагревателния елемент не може да надвишава номиналната топлинна мощност на радиатора. Един контакт може да поеме не повече от 3,5 kW.
• Ако в радиатор е монтиран нагревателен елемент, е необходимо да се осигури надеждно и правилно заземяване.

За да се намали интензивността на образуването на котлен камък върху нагревателния елемент на радиатора, се препоръчва използването на дестилирана вода като охлаждаща течност.

Как да се оцени ефективността на нагревателен елемент на радиатора?

Радиаторният нагревателен елемент не е отоплително устройство, което може да осигури пълно отопление на помещение, особено в голям апартамент или къща.

Ако са монтирани чугунени радиатори, нагревателен елемент с мощност 100 W/m2, оборудван с автоматично управление, е способен да отоплява максимум 25 m2 площ.

В течение на един ден нагревателен елемент с термостат консумира 36 kW/h. Това е доста значителна консумация, тъй като средната консумация на енергия е само 1,5 kW/h. Следователно, при правилно проектирана отоплителна система, използването на тръбни електрически нагреватели е неикономично.

Радиаторният нагревателен елемент е най-подходящ за аварийно устройство или като временен източник на отопление за нежилищни помещения. Това устройство ще поддържа комфортно ниво на топлина във вашия дом по време на силни студове и, ако е необходимо, ще отоплява неотопляеми гаражи, вили и други помещения.
