Монтиране на възвратен клапан на вентилация в апартамент или частен дом, оценка през април 2026 г.

Монтирането на клапана е необходимо, за да се предотврати образуването на обратна тяга във вентилационните канали.

Методът на монтаж зависи от вида на устройството. Възвратен клапан може да се монтира във вентилационна система чрез поставяне в канала, прикрепване към отвора на вентилационния канал или използване на тройник.

В тази статия ще разгледаме подробно стъпките за монтаж и опциите за изграждане на самостоятелен вентилационен агрегат. Ще разгледаме и видовете и характеристиките на популярните модели. Ще разгледаме и принципа на работа на вентила, плюсовете и минусите, както и стандартите за санитарна вентилация.

Предназначение и места за монтаж на клапана

Въздушен, възвратен или невъзвратен клапан за абсорбатор е един и същ технически възел под различни имена, предназначен за монтаж в изпускателен канал, за да се предотврати образуването на обратна тяга.

В кухнята, отделната баня и тоалетна, както и в комбинираната баня, се монтира вентилационен елемент. Ако отвеждането на въздух от определени помещения се осигурява през един канал, в основния въздуховод се монтират междинни въздушни клапи, за да се предотврати проникването на неприятни миризми от една стая в друга.

Понякога производителите оборудват битовите абсорбатори с устройство против връщане, инсталирано след вентилатора.

Въпреки това, в кухненската вентилационна мрежа се врязва още един тройник с възвратен клапан за аспиратора като допълнителен елемент.

Клапата на уреда е затворена, когато вентилаторът на абсорбатора работи над котлона. След като двигателят се изключи, принудителното изсмукване на въздух през абсорбатора спира.

Активира се допълнителен възвратен клапан за естествена вентилация, позволяващ свободно циркулиращ въздушен поток през отварящата се клапа. Обменът на въздух обаче се осъществява само ако в кухнята постъпва свеж въздух.

Стандартите за санитарна вентилация са установени за всяка стая в апартамент или частен дом. Табличните стойности са свободно достъпни, така че нека разгледаме основните данни като пример:

• комбинирана баня – 50 м³/час;
• отделна баня или душ и тоалетна – 25 м³/час;
• кухня с газов котлон – 90 м³/час;
• кухня с електрическа печка – 60 м³/час;
• помощни помещения – 25 м³/час;
• дневни – 30 м³/час на човек.

Работата на възвратния клапан е невидима, но инсталирането на възвратен клапан на вентилационната система е необходимо именно за поддържане на санитарните норми в помещения с различно предназначение.

Конструкция и принцип на действие на възвратен клапан

Вентилационният агрегат с невъзвратен въздух се състои от корпус с клапа. Клапата е мембранна, с ламели, подобни на жалузи, и кръгло сечение, еднокомпонентна или двукомпонентна.

Независимо от вида, всички устройства за обратна тяга работят на един и същ принцип:

• Когато мръсният въздух се отстранява от помещението на улицата чрез принудителна или естествена тяга, клапата е отворена.
• След като изпускането на въздух от помещението спре, клапата се затваря. Клапата приляга плътно в корпуса. Обратният въздушен поток през затворената клапа се предотвратява навлизането на въздух в помещението.

Предимствата от инсталирането на абсорбатор с обратна клапа са забележими, когато вентилационните канали на съседните помещения са свързани към един канал.

Ако например вентилаторът за отвеждане на въздуха в кухнята е изключен, принудителното отстраняване на мръсен въздух с неприятни миризми няма да влезе в стаята от тоалетната или банята.

Плюсове и минуси на инсталирането на въздушен клапан

Монтирането на предпазител от обратен поток на аспиратора е от съществено значение за правилната вентилация. Независимо от дизайна си, предпазителят от обратен поток предлага следните предимства:

Евтините пластмасови модели са склонни към спонтанно падане на капаците. Този проблем може да се реши чрез самостоятелна промяна на дизайна или закупуване на висококачествен модел.

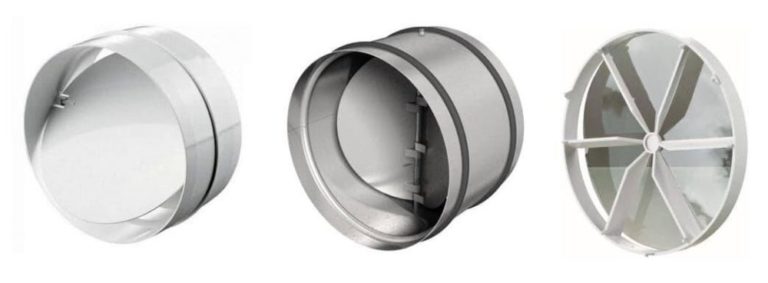

Видове устройства за обратна тяга, оценки на моделите

Кухненски абсорбатор, монтиран над котлон, може да бъде оборудван от производителя с устройство за обратно изсмукване тип „петъл“ или „единична лопатка“. Устройствата за обратно изсмукване обаче се предлагат в други конструкции, в зависимост от мястото им на монтаж.

Разберете всичко за устройството и неговото предназначение вентилационни решетки с възвратен клапанКак да го инсталирате сами

Модели с венчелистчета

Устройството се състои от корпус и кръгъл капак, състоящ се от два полукръга. Венчелистчетата са свързани по средата чрез пружинен механизъм. Налягането на въздуха кара полукръглите капаци да се отварят.

След като потокът спре, пружините връщат амортисьорите в затворено положение. Движението на венчелистчетата наподобява движението на крилата на пеперуда, откъдето идва и популярното име на модела.

Предимството на дроселовата клапа е плътното ѝ затваряне. Пружинен механизъм предотвратява заклещването на клапата в отворено положение при обратна тяга.

Недостатъците включват невъзможността за инсталиране на вентилационна система с естествен обмен на въздух. Венчелистчетата тип „пеперуда“ излагат на показ принудителния въздушен поток, създаден от вентилатора.

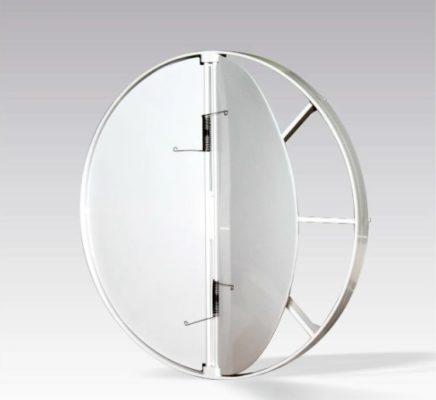

Ера 150 ОК

Сред евтините пластмасови модели, Era 150 OK се справя доста добре със задачата. Можете да го закупите от Yandex Market. за 255 рублиМоделът с форма на венчелистче е предназначен за монтаж в кръгъл канал за принудителна вентилация с диаметър 150 мм.

Венчелистчетата са устойчиви на залепване вътре в корпуса и се държат здраво на място от пружини. Частите са изработени от удароустойчива бяла пластмаса. Общото тегло на продукта е 200 г.

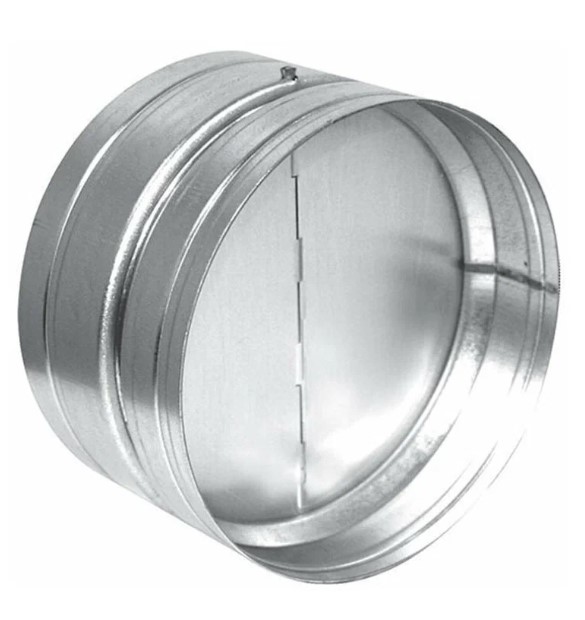

РСК-125

За монтаж върху метални въздуховоди, помислете за износоустойчивия модел RSK-125. Корпусът е изработен от поцинкована стомана.

Лопатките на клапата са изработени от лек алуминий. Клапата се задвижва от пружини от неръждаема стомана и принудителен вентилационен поток. Цена на Yandex Market – 698 рубли.

Устройството за обратна тяга е предназначено за монтаж в хоризонтални и вертикални кръгли въздуховоди с диаметър 125 мм.

Препоръчителният работен температурен диапазон е от -20 до +60^ОC. Когато горещият въздух се отстранява от газова печка, металните части не са склонни към деформация.

Модели с едно крило

Естествена и принудителна вентилация може да се монтира с еднокрилен възвратен клапан. Това устройство се различава от модела с венчелистчета по това, че има еднокомпонентен амортисьор без пружина.

Клапата се отваря с въздушния поток и се затваря под собственото си тегло. Вътре в корпуса оста на клапата може да бъде центрирана или леко изместена.

Предимството на еднокрилното гравитационно устройство е неговият опростен дизайн и възможността за монтаж в естествена или принудителна вентилационна мрежа.

Недостатъците включват хлабаво прилягане, засядане или падане на крилото. Монтажът трябва да бъде строго вертикален или хоризонтален. Ако има каквото и да е движение, получената противотежест ще доведе до засядане на крилото.

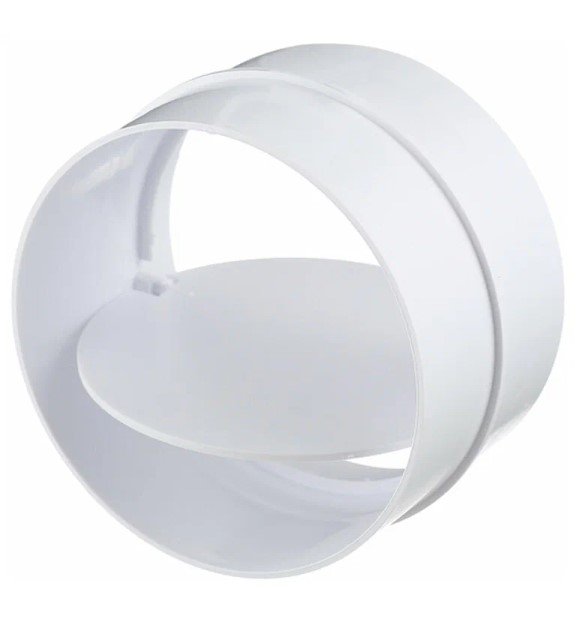

ERA d100 мм

Пластмасовият конектор за кръгли въздуховоди е оборудван с еднокрилна клапа. Механизмът се задейства от въздушния поток както в естествени, така и в принудителни вентилационни системи.

Монтажът на устройството не изисква специални крепежни елементи. Конекторът просто се вкарва в тръбата, докато достигне маркировката на корпуса.

Материалът, използван за производството, е удароустойчива бяла пластмаса.

При нагряване корпусът може да се деформира и клапанът може да заседне. Не се препоръчва за употреба в системи за отвеждане на горещ въздух.

Средна цена на Yandex Market – 191 рубли.

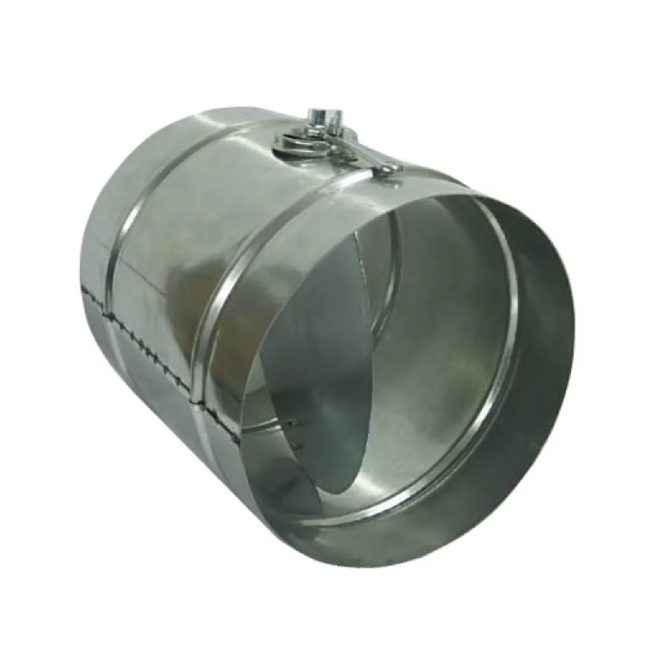

Дроселна клапа DK 100

Отличителна черта на модела с една врата е механизмът за ръчно регулиране. Затворът е свързан с лост на корпуса.

Потребителят има възможност ръчно да настрои капацитета на дроселната клапа и да заключи механизма в желаното положение.

Корпусът, амортисьорът и другите компоненти са изработени от поцинкована стомана. Ротационният вал на амортисьора е монтиран върху полиамидни втулки.

Дроселната клапа е предназначена за монтаж на кръгли метални въздуховоди с диаметър 100 мм. Средната цена на Yandex Market е 370 рубли.

Мембранни модели

От всички видове възвратни клапани, диафрагмените модели са най-чувствителни. Затварящият елемент реагира на лек въздушен поток. Гъвкавата диафрагма е снабдена с укрепващи ребра, които предотвратяват деформацията на еластичния материал.

Предимство на тези модели е възможността им да бъдат инсталирани както в естествени, така и в принудителни вентилационни системи. Чувствителният механизъм за затваряне работи в затворени пространства с лоша циркулация на въздуха.

Недостатъците включват възможността за деформация на мембраната, когато е изложена на принудителен мощен въздушен поток.

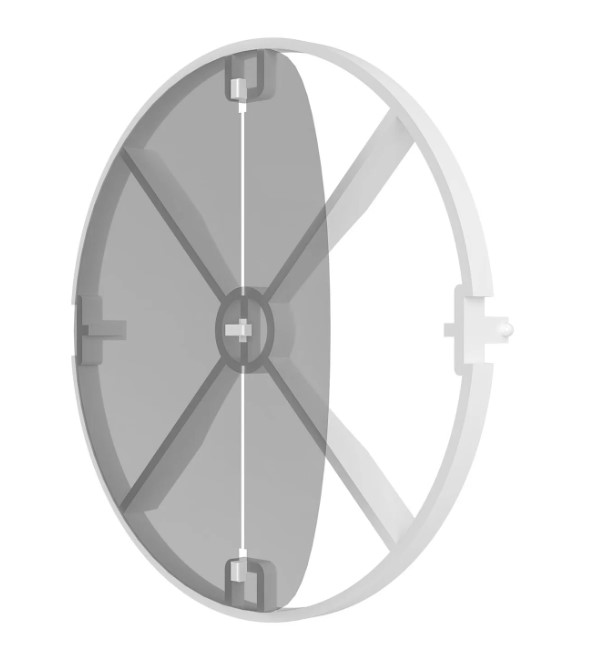

10BV 100 мм

Корпусът на устройството е изработен от удароустойчива ABS пластмаса. За мембраната се използва полиестерно фолио. Монтажът се извършва в кръгъл въздуховод с диаметър 100 мм. Устройството обикновено се използва заедно с аксиален вентилатор.

На Yandex Market моделът се продава на цена 375 рублиЗабележка на потребителите надеждна работа с принудителна вентилация.

Естествената тяга не винаги е достатъчна, за да затвори плътно мембраната.

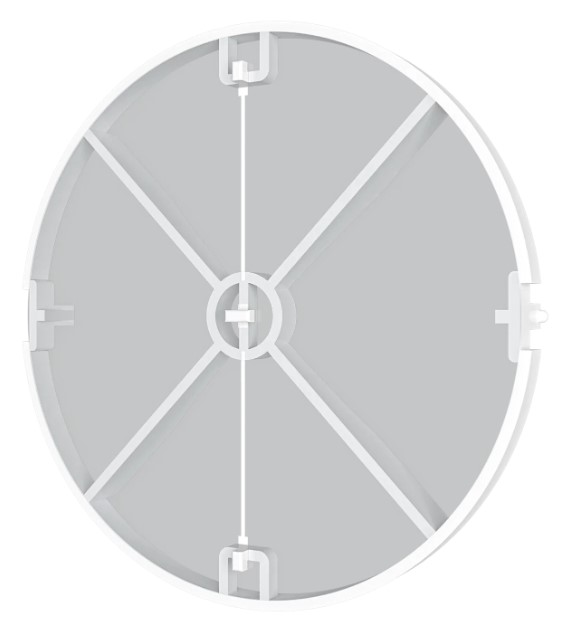

Ера 12.5BV D 125 мм

Мембранният модел е предназначен за монтаж в кръгли принудителни и естествени вентилационни канали с диаметър 125 мм.

Най-добра производителност се постига, когато е свързана с аксиален вентилатор.

Корпусът е изработен от удароустойчива ABS пластмаса. Мембранното фолио е от полиестер.

Моделът с мембрана е наличен на Yandex Market 426 рублиПодходящи за аксиални вентилатори Diciti, Era, Auramax.

При естествена вентилация мембраната не винаги работи надеждно, когато течението е слабо.

Инерционна решетка

Поради ламелите на корпуса, устройството против връщане се нарича „щора“. Ламелите, разположени една над друга, лесно се активират от въздушния поток. Леките ламели са изработени от сплави от цветни метали или пластмаса.

Предимството на инерционната решетка е нейната устойчивост на влага и температурни колебания. Устройството е предназначено за монтаж на вентилационен отвор както в естествени, така и в принудителни вентилационни системи.

Недостатъците включват възможността за заледяване през зимата. За да функционират щорите, е необходима изолация или отопление.

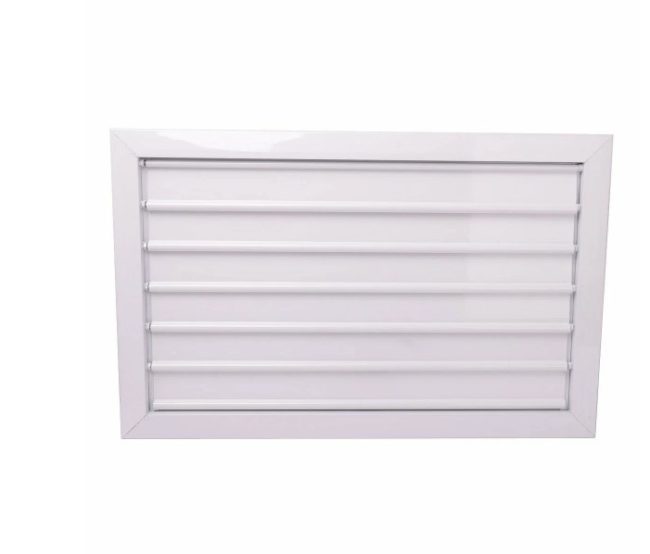

BZC RNI 500x300

Корпусът на решетката и жалузите са изработени от лека метална сплав. Ламелите се задействат лесно от преминаващия въздушен поток. Решетката е предназначена за климатизация, принудителна вентилация и естествена вентилация.

Вентилационният агрегат е монтиран на правоъгълни въздуховоди.

Няма силни звуци, когато металните ламели са активирани.

Инерционната мрежа е достъпна на Yandex Market 520 рубли.

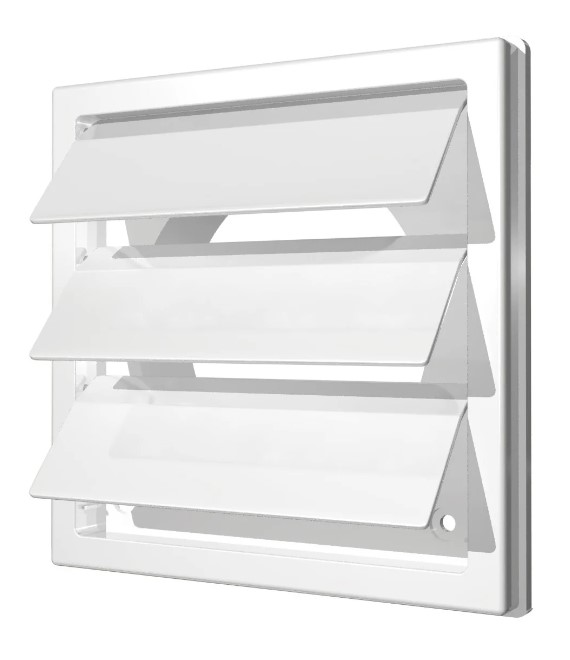

Линия на улица ERA

Леката, инерционна решетка е изработена от издръжлива ABS пластмаса. Ламелите са устойчиви на деформация от топъл въздух и слънчева светлина. Корпусът е снабден с фланец с водачи за прецизен монтаж във въздуховода.

Решетката е предназначена за квадратни въздуховоди 190x190 мм. Монтажът се осигурява с лепило или винтове.

Наличието на декоративен ръб върху тялото ви позволява да скриете неравностите на вентилационния отвор.

На Yandex Market има пластмасова решетка 445 рубли.

2 начина за направа на възвратен клапан за вентилация

Въздушен клапан за монтаж на вентилационна система е по-лесен за закупуване. Техническите компоненти са евтини и леснодостъпни. Ако искате да го направите сами, предлагам да обмислите два прости и интересни метода.

Инструкции за изработка на възвратен клапан за изпускателната решетка на общ канал в апартамент:

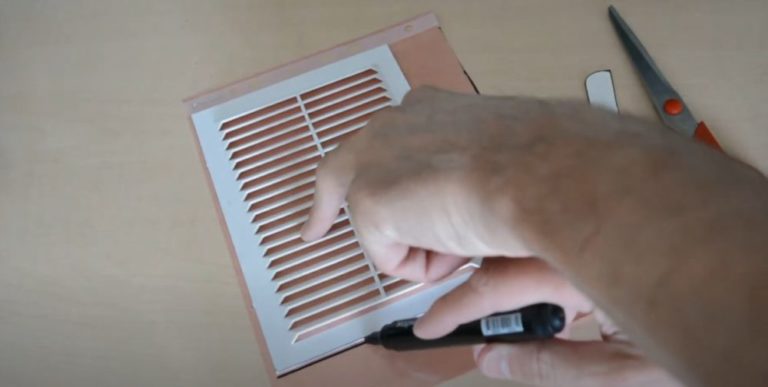

1. Отстранете решетката от вентилационния отвор. Изрежете парче дебел полиетилен по размер.

2. Върху изрязаното парче фолио трябва да изрежете венчелистчетата, които ще действат като уплътнителна мембрана. За да маркирате зоната, направете картонен шаблон във формата на правоъгълник с два заоблени ъгъла.

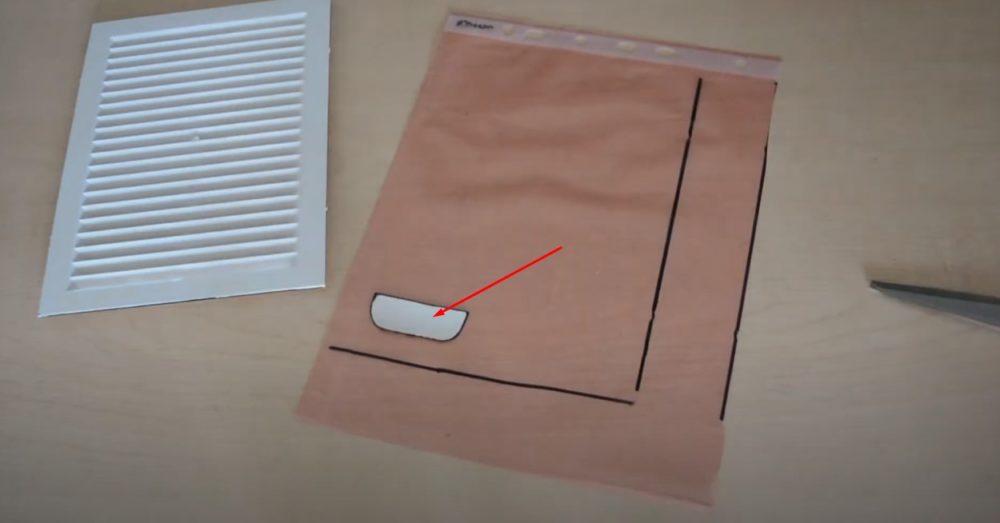

Направете ширината на шаблона да съответства на размера на ламела на вентилационната решетка. Измерете дължината с 3-4 см по-къса от половината ширина на решетката, за да сте сигурни, че във фолиото са изрязани два реда венчелистчета.

3. Поставете шаблона в долния ляв ъгъл на фолиото, оставяйки 2-3 см разстояние от краищата. Поставете правоъгълното парче с отрязаните ъгли надолу. Очертайте шаблона с маркер.

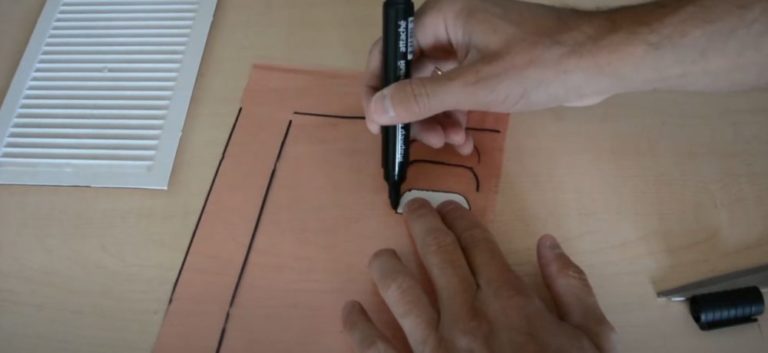

Начертайте две колони от венчелистчета, точно колкото броя на летвите на решетката. Можете да начертаете една колона и след това да сгънете фолиото наполовина с ножица, за да съвпадне с прорезите на другия ред при рязане. Ако летвите на решетката са тесни, направете по едно венчелистче за всеки две летви.

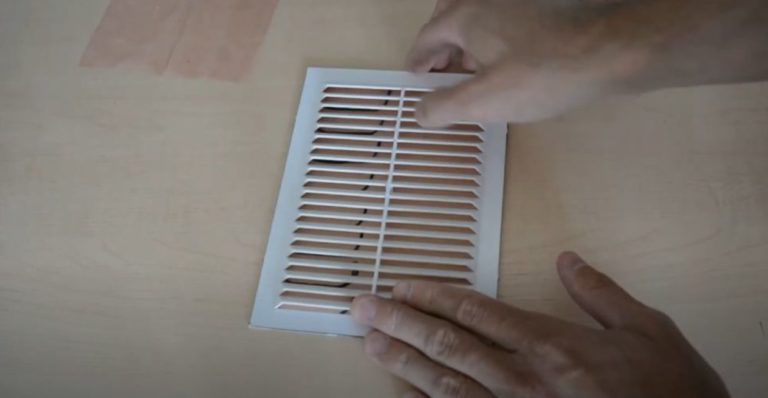

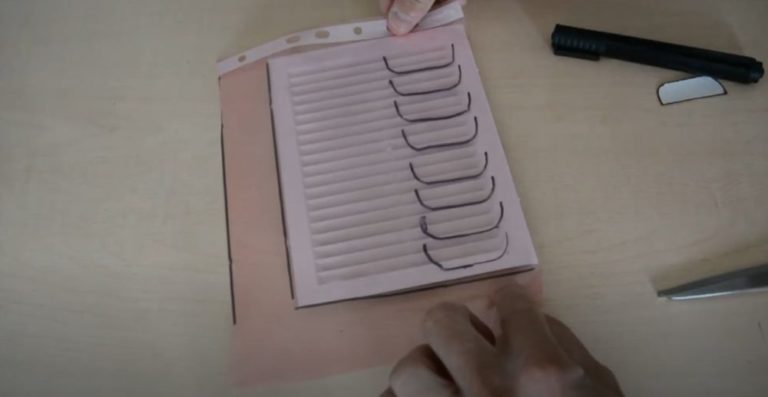

4. След като маркирате цялата колона, поставете фолиото върху решетката. Проверете дали езичетата съвпадат с процепите между летвите.

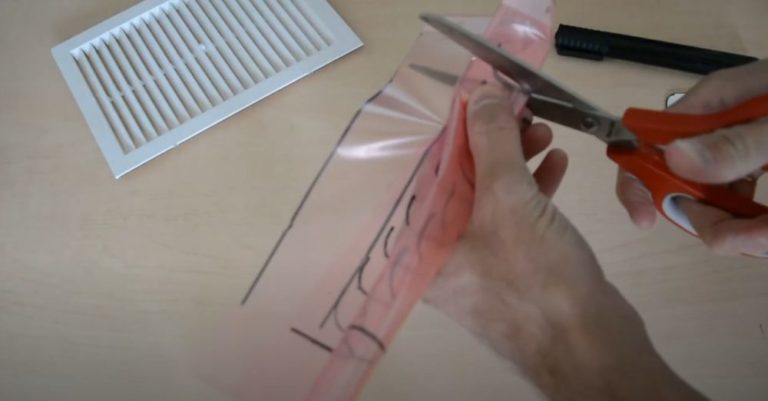

5. Ако сте нарисували само една колона, сгънете фолиото наполовина вертикално. Изрежете венчелистчетата хоризонтално с ножица, следвайки маркировките. Оставете само горната част на правоъгълниците с остри ъгли неотрязана. Тази област ще държи венчелистчетата на място върху фолиото.

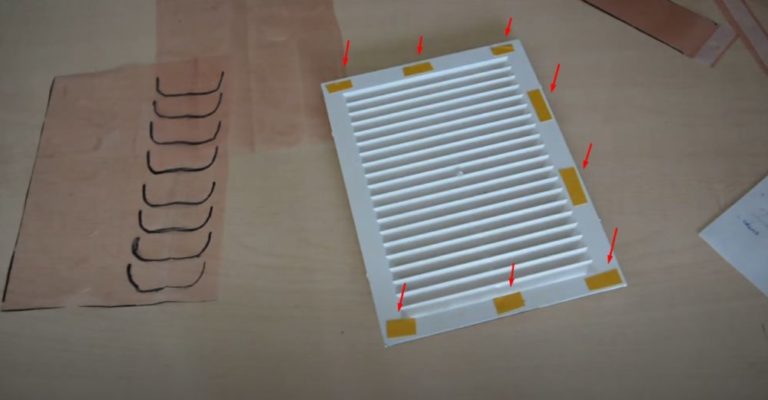

6. За да сте сигурни, че фолиото с венчелистчета ще се залепи здраво върху решетката, залепете го с двустранна лента. Поставете парчета тиксо по периметъра на ръба от задната страна.

7. Прикрепете фолиото с венчелистчетата към лентата, като прорезите сочат надолу. За да предотвратите набръчкване по време на залепването, поставете фолиото върху масата и притиснете решетката върху него с ръце.

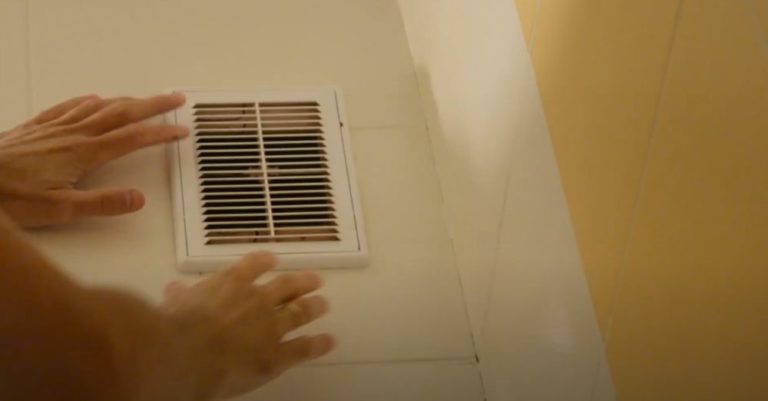

8. Монтирайте решетка с вентилационни клапани на изпускателния отвор на общия канал на апартамента.

Принципът на действие на мембраната тип „венчелистчета“ е прост. Когато аспираторът работи нормално, мембранните венчелистчета се сгъват в канала от въздушния поток.

Ако се появи обратна тяга, фолиевите клапани се притискат към ламели на решетката. След като процепите са запечатани, мръсният въздух от общата вентилационна шахта вече не навлиза в апартамента.

Не е необходимо да купувате възвратен клапан за монтаж с вентилатор за канали. Пластмасовите модели са ненадеждни, крехки и често се повреждат. Предлагам да си направите собствен клапан с форма на венчелистче. след 5-10 минути.

Инструкции за изработка на възвратен клапан за вентилатор за изпускателен канал:

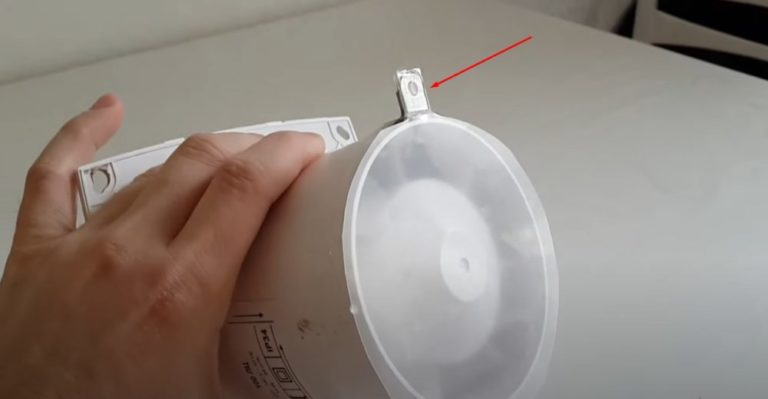

1. Определете местоположението на вентилатора върху канала. Прикрепете метална скоба към ръба на корпуса, пред работното колело от страната на изхода, за да закрепите лопатката на лопатката. Можете да залепите скобата на място с пистолет за горещо лепило или тиксо.

2. Изрежете кръг от дебел полиетилен. Той трябва да е с 2-5 мм по-голям от диаметъра на корпуса на вентилатора, за да осигурите плътно уплътнение. Оставете две езичета на полиетиленовия кръг, едно срещу друго.

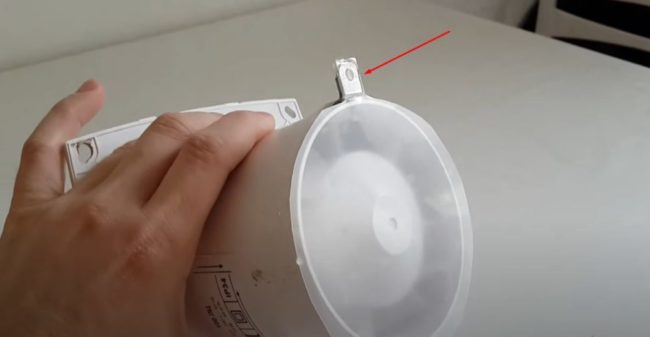

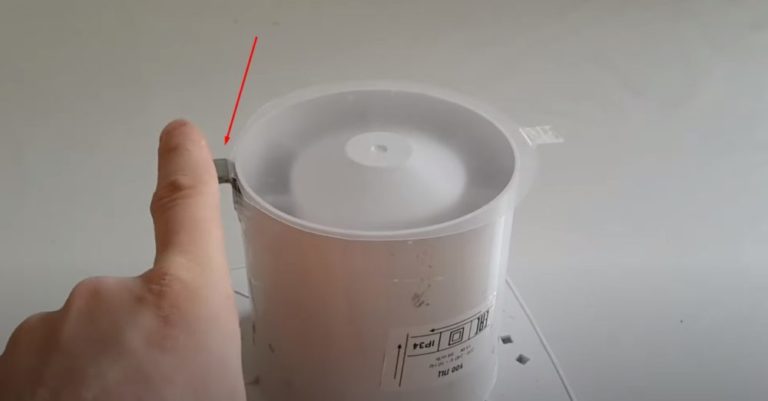

Прикрепете капака към скобата на корпуса на вентилатора, като използвате единия езичец. Проверете плътността на полиетиленовия кръг към края на изпускателния агрегат.

3. Залепете парче пластмаса или няколко слоя фолио към втория срещуположни езиче. Това ще служи като тежест за лекото фолио.

Монтирайте вентилатора на канала във въздуховода и проверете работата на клапата. След включване на двигателя, лопатката трябва да се отклонява от въздушния поток.

Когато във въздуховода се появи обратна тяга, докато вентилаторът за изпускане на отработени газове не работи, филмовата клапа ще залепне за корпуса. Самоделна клапа ще блокира въздушния поток през вентилатора за изпускане на отработени газове в помещението.

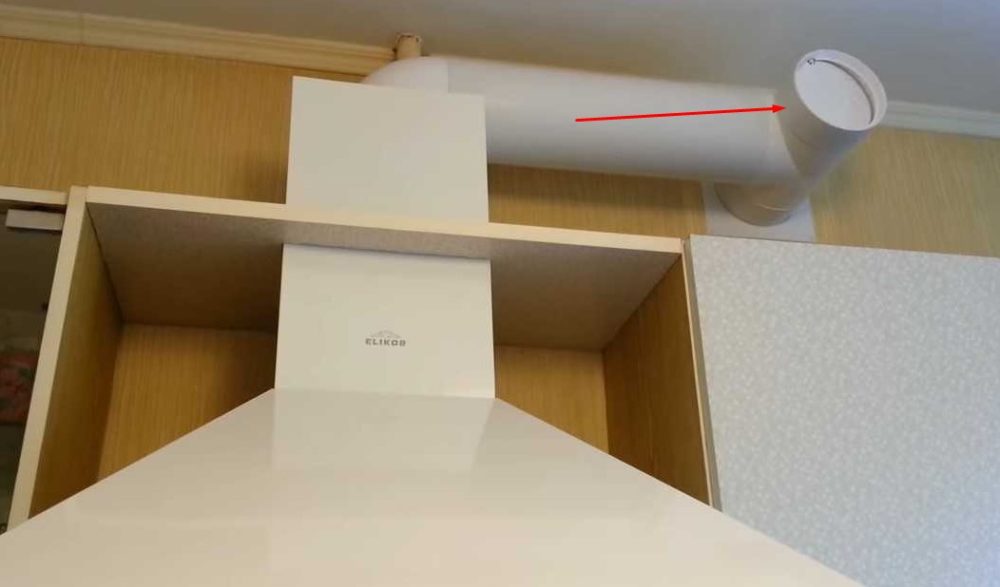

Стъпка по стъпка инструкции за инсталиране на възвратен клапан с тройник на вентилационна система

Монтирането на възвратен клапан е толкова лесно, че целият процес може да се опише в две изречения. Първо, изрежете тройник в главния въздуховод за кухненския абсорбатор, като запечатате фугите с уплътнител.

Поставете вентила в страничния отвор на фитинга. В този момент инсталацията изглежда завършена, но не е толкова проста. Има някои капани, които ще обсъдим сега.

Пластмасовите антивъзвратни устройства не винаги са с високо качество. Клапанът е слабото място на устройството. Кръглата част, висяща вътре в корпуса, може да падне спонтанно.

Ако амортисьорът се е откачил по време на монтажа на вентилацията, е по-лесно да се смени. Ако амортисьорът се е откачил, докато абсорбаторът е работил, и е паднал в тръбата, ще трябва да разглобите целия вентилационен канал.

Нека да разгледаме как правилно да инсталирате въздушен клапан с подобрена амортисьорна система сами:

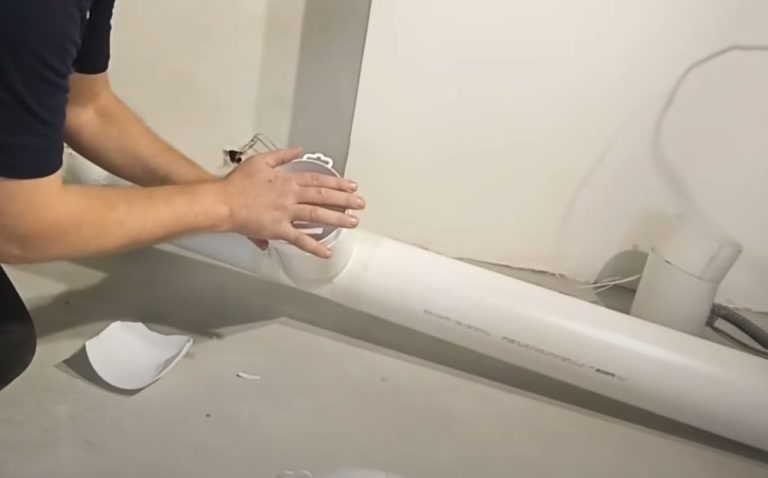

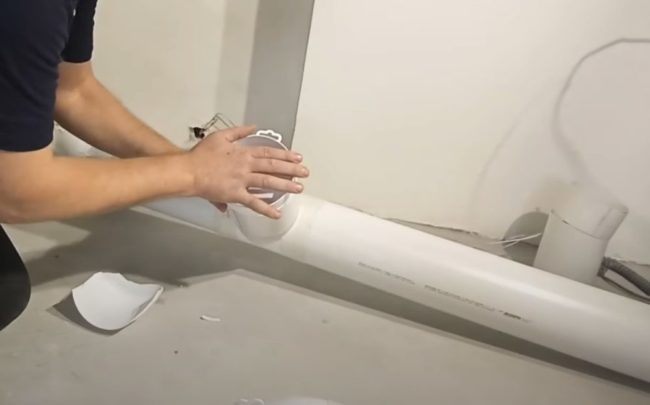

1. Съгласно плана за вентилация, сглобете изпускателния канал от въздуховодите на пода. Не забравяйте да монтирате тройник под възвратния клапан.

2. Монтирайте немодернизираното устройство против връщане в страничния отвор на тройника.

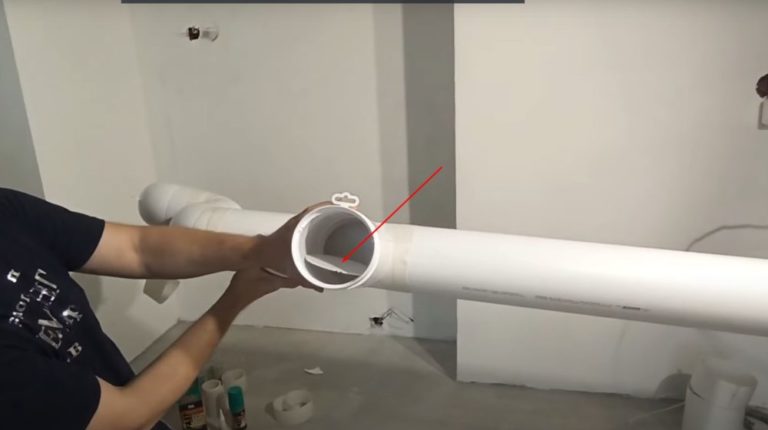

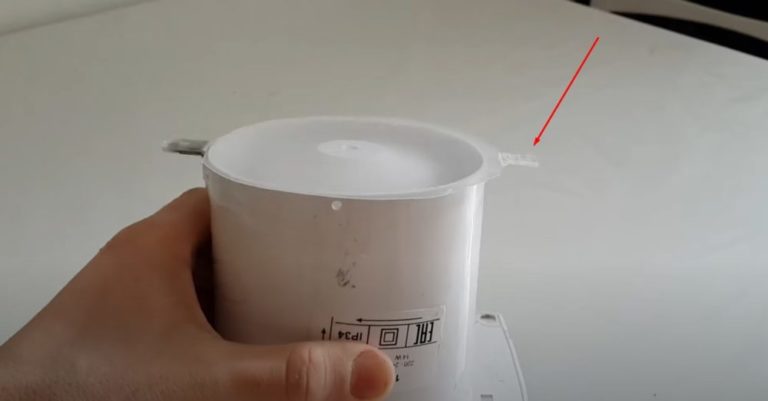

3. Нека обясня защо е необходимо да се надстрои амортисьорът с един пример. Вземете сглобения въздуховод. Наклонете отвора на тройника към пода и леко разклатете сглобката. Пластмасовият амортисьор ще изскочи от мястото си. Подобна ситуация ще възникне, ако леко стиснете гъвкавото пластмасово тяло на клапана с ръка.

Клапата мигновено ще излети от гнездото си, ще падне на пода или ще се срути във въздуховода. За да предотвратим това, докато абсорбаторът работи, ще подобрим механизма на клапата.

4. Хванете новия пластмасов клапан и го стиснете леко. Отстранете капачето, което е паднало от гнездото му. Пригответе термосвиваема тръбичка с диаметър 6 мм. С остър нож изрежете два пръстена с дължина 4 мм.

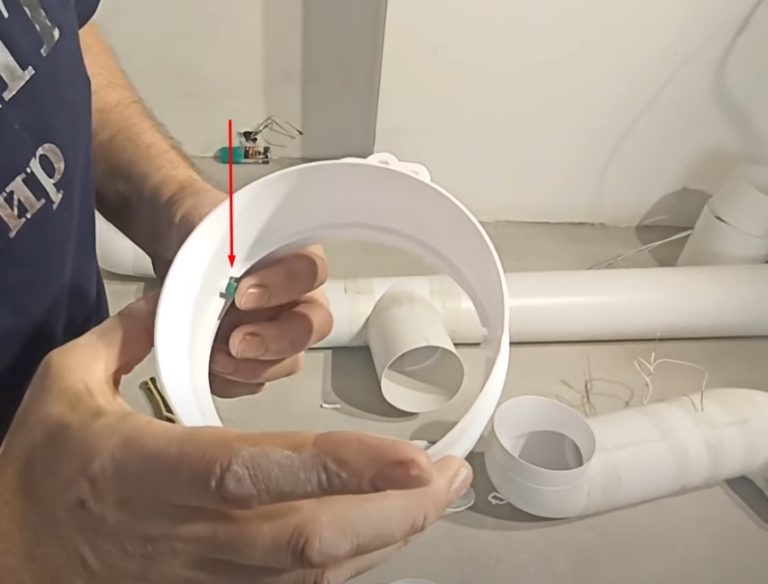

5. Вземете корпуса на устройството против връщане и погледнете вътре. На страничните стени, една срещу друга, ще видите две прорезни издатини. Тези издатини действат като държач на клапана. При завъртане върхът на клапана се изплъзва от издатините поради голям полукръгъл изрез.

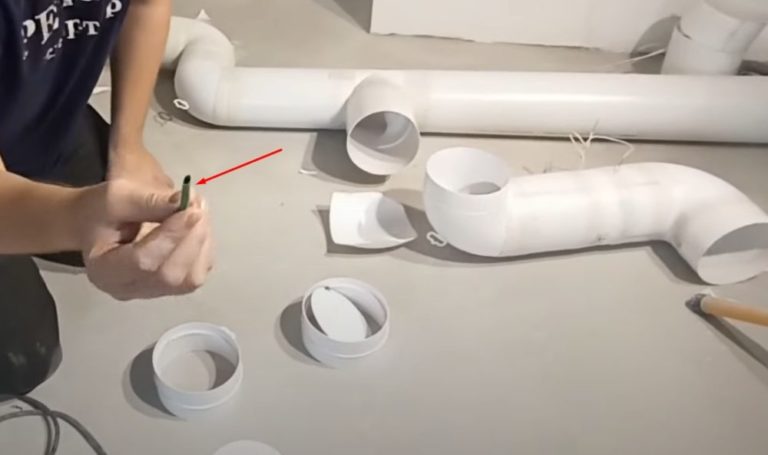

За да се гарантира, че амортисьорът е здраво закрепен на място от щифтовете, поставете пръстени, изрязани от тръбата, върху щифтовете. Това ще създаде гнезда с отвори, а не полукръгли изрези.

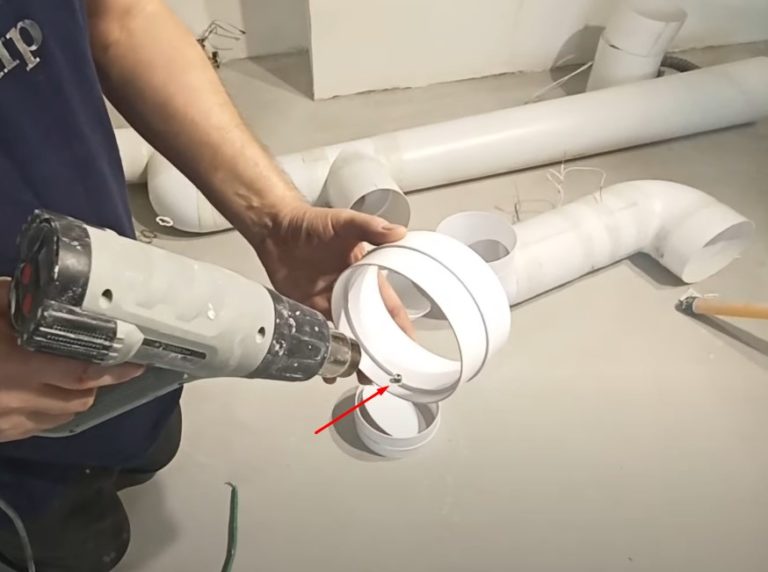

6. Вземете сешоар и го настройте на режим на нагряване от приблизително 140 градуса.^ОНасочете струя горещ въздух върху пръстените на термосвиваемата тръба.

При нагряване те ще се свият, здраво захващайки държачите на клапаните. Внимавайте да не прегреете, тъй като това ще деформира пластмасовия корпус на въздушния клапан.

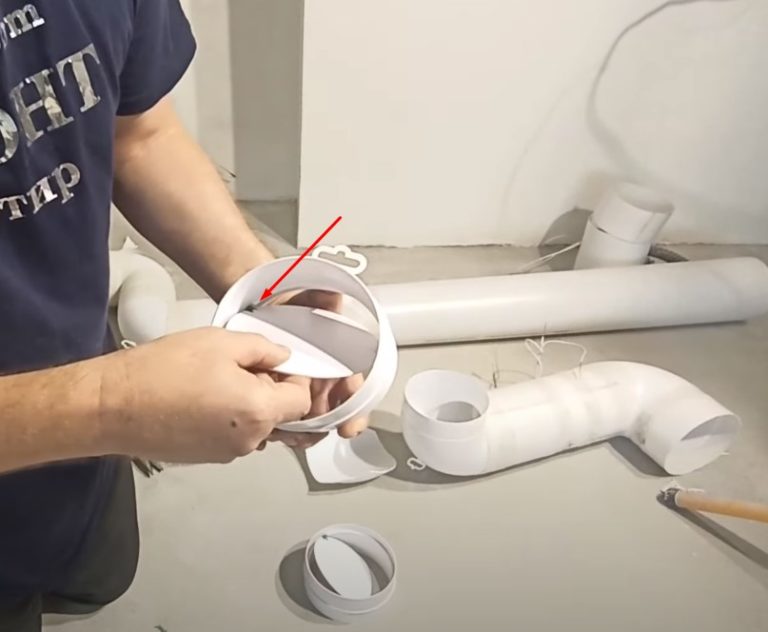

7. За да поставите вентила в отворите на подобрените държачи за щифтове, стиснете тялото на вентила с ръка. Кръглият елемент ще придобие овална форма.

Подравнете щифтовете на затвора с отворите в държачите и освободете корпуса на ръка. Разгънатият овал ще се върне към първоначалната си кръгла форма. Щифтовете на затвора ще се заключат здраво в отворите в държачите.

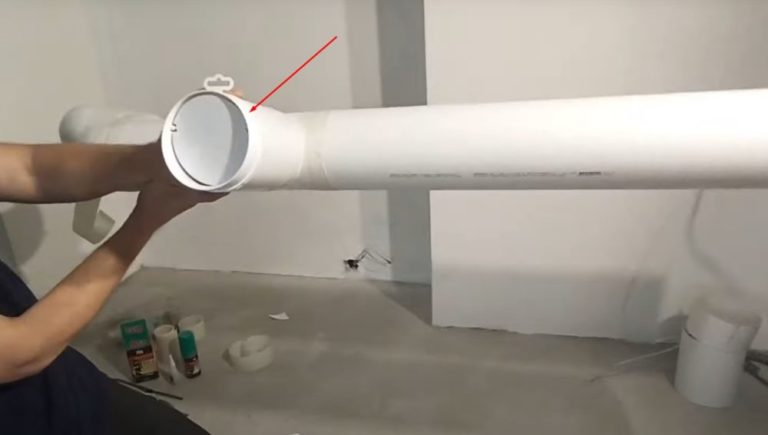

След надстройката, монтирайте възвратния клапан в тройника на канала. Проверете дали клапата се движи свободно. Продължете сглобяването на вентилационните канали съгласно разработената схема.
