Вентилационната система Bastu е подходяща за сауни с отделна парна баня и комбинирана тоалетна. Вентилационната система е базирана на движение на въздуха отгоре надолу. Входящият свеж въздух достига до потребителя, докато отработеният въздух се спуска под пейката и след това се извежда навън.
Вентилацията Bastu за сауна може да се инсталира самостоятелно чрез инсталиране на вентилационни отвори и въздуховоди. Тази статия ще опише подробно разположението на комуналната система и методите за внедряване.
- Как работи вентилацията Bastu?
- Основни видове и характеристики на Басту
- Естествена вентилация
- Принудителна вентилация
- Плюсове и минуси на вентилацията Bastu
- Вентилация на конструктивни елементи на баня и помещения с различно предназначение
- Вентилация на пода
- Вентилация на основите
- Вентилация на отделни помещения
- Опции за схеми на Басту
- Инструкции за инсталиране стъпка по стъпка за Bastu
- Отговори на често задавани въпроси
- Видео инструкции
Как работи вентилацията Bastu?
В превод от шведски „bastu“ означава сауна. Вентилационната система работи на два кръга: горен затворен кръг и долен кръг за подаване и изпускане. В класическа система, която заслужава по-отблизо разглеждане, обменът на въздух се осъществява по следната схема:
- Свежият въздух от улицата навлиза в парната баня през входа.
- Захранващият канал се намира под печката. Въздуховодът се прокарва по долната част на стената или пода. Въздухът, преминаващ през захранващия канал, се нагрява от горящата печка.
- Издигащият се, топъл, свеж въздух първо докосва човека в парната баня, след което се смесва с парата близо до тавана. Тежкият, наситен с влага въздух се спуска към пода.
- В допълнение към влагата, отработеният въздух е наситен с въглероден диоксид. За да се предотврати циркулацията на този замърсен въздух в парната баня, отвеждането на отработените газове навън се организира с помощта на система за подаване и изпускане на въздух.
- Тежкият, мръсен въздух преминава през вентилационните отвори под пода, където навлиза в долния отвор на изпускателната тръба, която преминава вертикално през парната баня. Въздухът се засмуква естествено поради разликата в налягането. Тръбата в парната баня се нагрява, което увеличава изтласкването на въздушния поток навън.
Класическата вентилация Bastu в сауна работи на принципа на естествения обмен на въздух. Съвременните вентилационни системи са принудителни, оборудвани с вентилатори.
Основни видове и характеристики на Басту
Първоначално класическата Басту се е основавала на естествена вентилация на сауната. С течение на времето вентилацията е била подобрена и са се появили модифицирани дизайни. Съвременната Басту се класифицира според три параметъра:
- Методът на движение на въздушните течения е естествен или принудителен.
- Методът за механично задвижване на въздушни потоци в система за принудително подаване на въздух е подаване, изпускане или комбиниран.
- Методът за организиране на каналите е локален чрез комин или общ с помощта на вентилационни отвори.
Дизайнът на комина и вентилационния отвор се разработва въз основа на разположението на сауната. Монтира се вентилатор, който осигурява механично отвеждане на въздуха или засмукване на въздух.
Комбинираната принудителна верига има инсталирани механични компоненти на изпускателните и захранващите каналиНека разгледаме по-подробно характеристиките на естественото и принудителното движение на въздуха.
Естествена вентилация

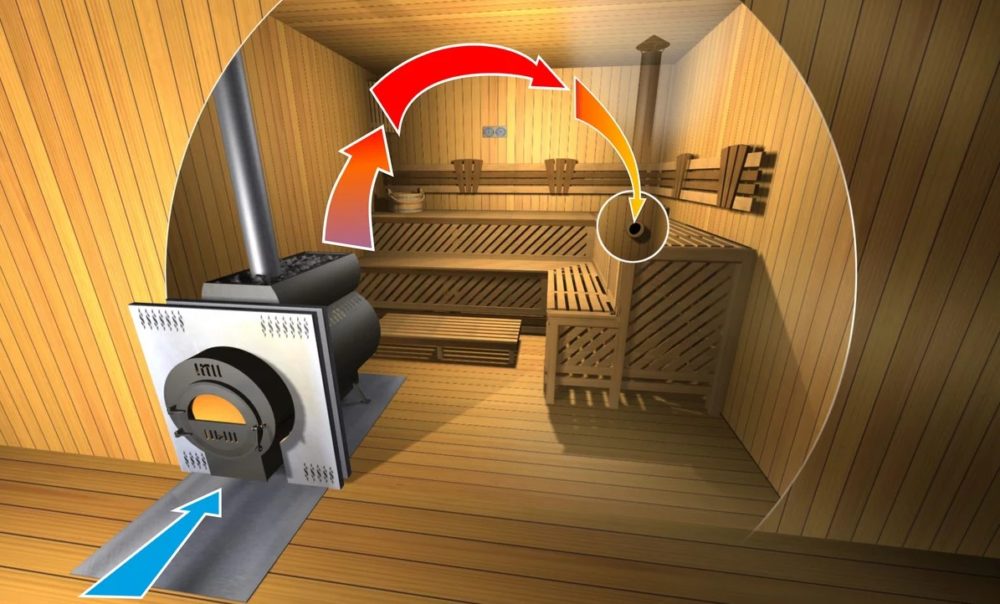

Циркулацията се осъществява съгласно законите на физиката. Лекият, топъл въздух се издига, докато по-тежкият, влажен въздух се утаява. На въздуховода е монтиран демпфер, който регулира скоростта на вентилация.
Водени от законите на физиката, можете сами да създадете евтина вентилационна система без електрическо оборудване. Просто се уверете, че сте позиционирали правилно изпускателните и всмукателните отвори.
При естествена циркулация печката играе водеща роля, замествайки притока на въздух. Въздухът се засмуква през отвор в основата и пепелника. Тягата се подобрява, когато подът в парната баня се повдигне до нивото на горивната камера.
Местоположението на аспиратора зависи от разположението на помещението, но обикновено тръбата се намира на стената срещу печката.

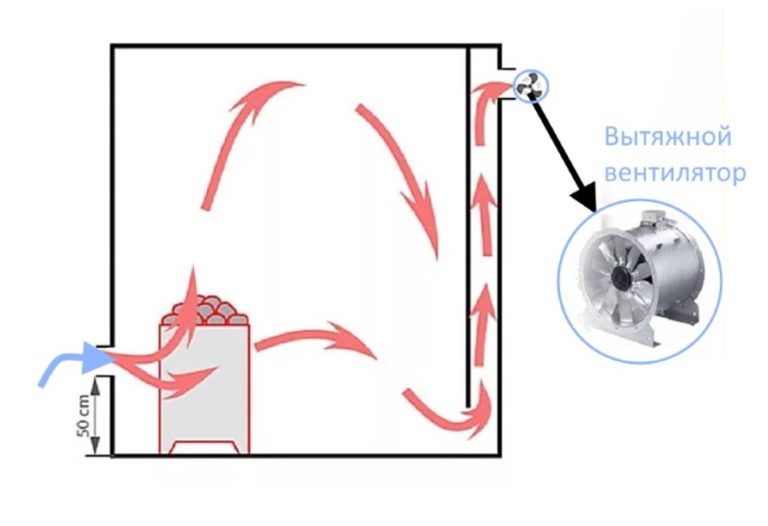

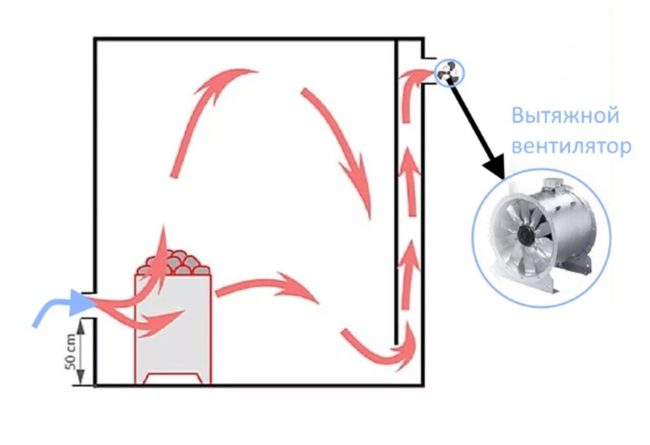

Принудителна вентилация
Евтината естествена вентилация има недостатъка, че е зависима от метеорологичните условия (атмосферно налягане, скорост и посока на вятъра). Наличието на вентилатори в система с принудително подаване на въздух прави вентилацията независима от времето.
Инженерната мрежа обаче работи с правилни изчисления на капацитета на оборудването и местата за монтаж.
Плюсове и минуси на вентилацията Bastu
Основното предимство на Басту е равномерното нагряване на въздуха, циркулиращ в сауната. Посетителите на уелнес центъра изпитват комфорт. Предметите в парната баня се нагряват по-добре. Сред другите предимства на Басту, заслужава да се подчертаят следните:
- вътре в парната баня е удобно да се диша топъл, свеж, лек въздух;
- дървената облицовка винаги е суха;
- минимален риск от образуване на мухъл с отделяне на мухъл;
- Висококачествената вентилация увеличава дълготрайността на парната баня и банята без ремонти.
- Недостатъците включват недостатъчния капацитет на естествената вентилация.
В безветрен ден течението намалява, а поривите на вятъра създават течение, което охлажда пода. Всмукателният отвор на печката не може да бъде оборудван с филтър за пречистване на входящия въздух. Филтърният елемент ще се стопи от топлината.
Вентилация на конструктивни елементи на баня и помещения с различно предназначение
Басту е предназначена за шведски сауни с високи температури и суха пара в парната. В руска баня хората използват брезови метлички във влажен микроклимат. Температурата се поддържа по-ниска, а обемът на парата и водата се увеличава. Вентилацията на Басту е безсмислена за руска баня, тъй като би влошила микроклимата по време на пиковите периоди.
Като спомагателна система е удобна за предварително затопляне на помещението и за вентилация в края на уелнес процедурите.
Вентилация на пода
За да се осигури бързото изсъхване на пода след уелнес процедури, освен вентилация, е от съществено значение и правилното отводняване. Монтира се улук, който отвежда водата от пода в канализационната система.

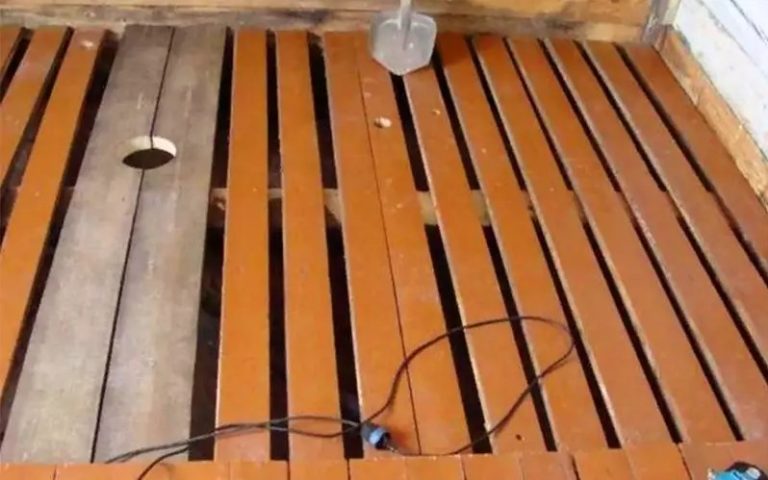

Мокрият под се вентилира през 10 мм широки пролуки между дъските. Всмукването на въздух се осъществява през отвори, оставени в основата.
След като извършите процедурите, отворете прозорците и вратите или включете принудителната вентилация.
Вентилация на основите
Носещата основа на банята е изложена на влага повече от други конструктивни елементи. Вентилацията се взема предвид от инженерите още по време на фазата на проектиране на сградата.

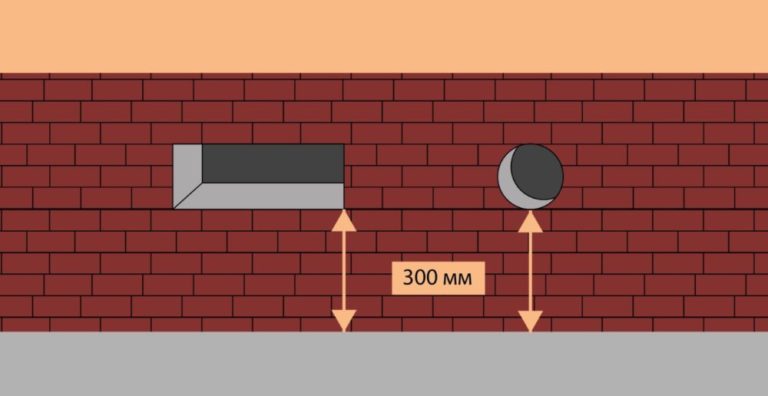

Инженерната система се състои от поне два вентилационни отвора с диаметър 110 мм, разположени от противоположните страни на фундамента. Точният брой на вентилационните отвори се определя въз основа на размера на сауната.
При изчисляване на скоростта на вентилация се взема предвид и посоката на вятъра на обекта. Релефът, като низини, хълмове и наличието на воден басейн, също играе роля. Архитектурните конструкции на обекта, дърветата и храстите също ще възпрепятстват обмена на въздух.
Вентилация на отделни помещения
Санитарните разпоредби определят специфични нива на обмен на въздух, влажност и температура за различните бани, в зависимост от предназначението им. Вентилационните системи ще имат свои специфични изисквания:
Вентилацията на всяко помещение е част от цялостната инженерна система на сауната. Преди монтажа, помислете за разположението на отворите за входящи и изходящи въздух, за да осигурите правилна циркулация на въздуха.
Нарушаването на посоката на въздушния поток ще доведе до разпространението на пара и влага във всички помещения на банята.
Опции за схеми на Басту
Общото разположение и дизайн на Bastu е система за вентилация с приток и отвеждане на въздуха с различни конструкции. Други опции не са подходящи. Притокът и отвеждането на въздуха не е задължително да са еднакви. Увеличете броя на каналите за по-голяма сауна.
Опции за дизайн на Bastu за изпускателния канал:

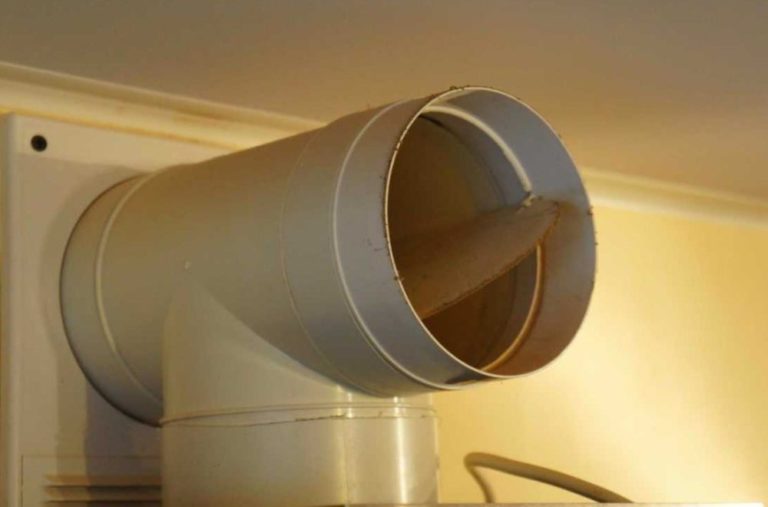

- С хоризонтален тройник. При този дизайн вертикално монтираният изпускателен канал е снабден с тройник. Фитингът е монтиран в горната част на тръбата. Едното странично разклонение от тройника излиза през стената навън.
Хоризонтален разклонител се простира от другия край на фитинга към сауната. Отворът на тройника е затворен и се отваря по време на рутинна вентилация на парната баня. Въздухът, изпускан от вертикалната тръба, първо навлиза в хоризонталните разклонения и след това се изпуска навън.

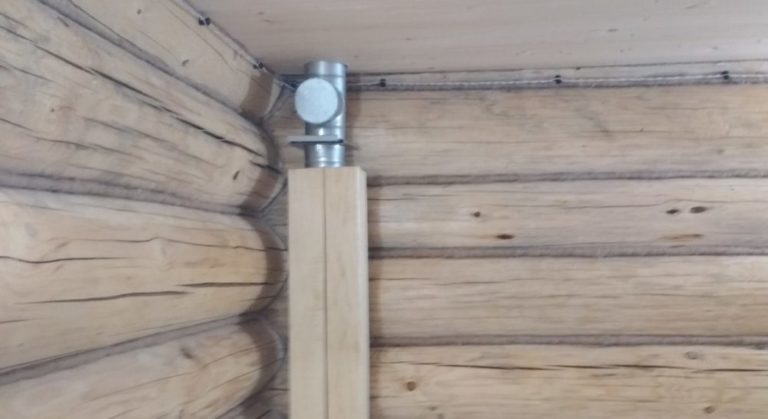

- С вертикален тройник. При този дизайн, вертикално монтиран тройник на въздуховода служи като продължение на тръбата. Тръба се простира от горния отвор през покрива на сауната навън. Страничният отвор на тройника е обърнат към парната баня, но без удължителната тръба.
Каналът се затваря по подобен начин с тапа, която се отстранява по време на рутинна вентилация. Отработеният въздух от вертикалната тръба излиза директно навън без хоризонтално движение.
Дизайнът с вертикален тройник и изход за тръба през покрива е най-ефективен за сауна.

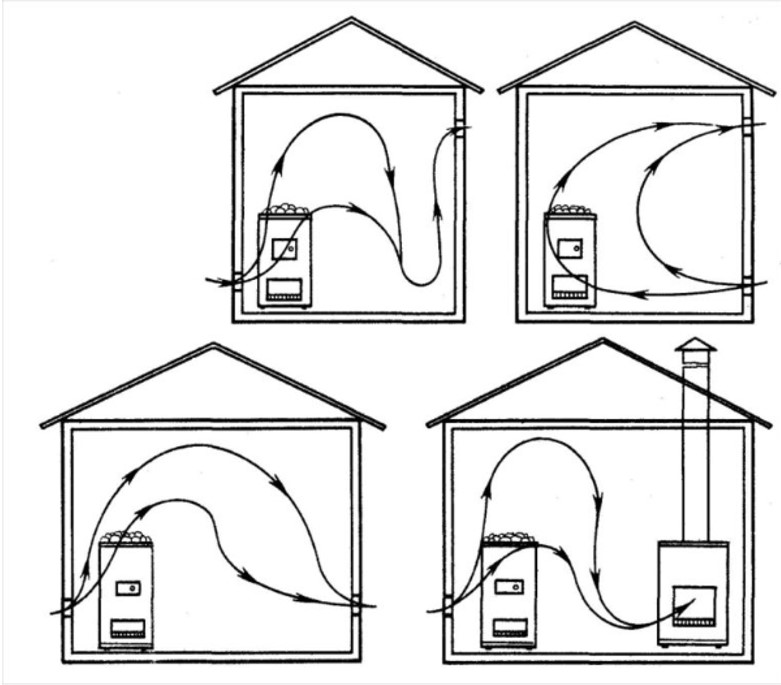

Успешни варианти за вентилационна схема, базирани на разположението на вентилационните отвори:
- Входните отвори за въздух са разположени в долната част на стената. Изпускателните отвори са разположени в горната част на противоположната страна. Този дизайн работи добре с естествения обмен на въздух.
- Отворите за подаване и отвеждане на въздух са разположени на противоположни стени, но на едно и също ниво в долната част на сградата. Този дизайн работи добре с принудителен обмен на въздух.
Дизайн с отвори за подаване и изпускане на въздух на една и съща стена се счита за неефективен. Системата с принудително подаване на въздух работи, но подаваният въздух значително охлажда краката на хората в парната баня. Входящият въздух не е в състояние напълно да замести въглеродния диоксид, тъй като той веднага се изпуска навън през съседния отвор за изпускане на въздух.
Инструкции за инсталиране стъпка по стъпка за Bastu
Според стандартите SNiP 41-01-2003, вентилацията в баня се счита за работеща, когато скоростта на обмен на въздух е 20 м3/час на човек. Препоръчителната честота на смяна на въздуха според финландските стандарти е 2 пъти/час. Например, ако в суха сауна с обем 10 м3 3 души могат да готвят на пара едновременно, честотата трябва да се увеличи до 6 пъти/час.
Препоръчваме ви да използвате онлайн калкулатора за изчисляване на производителността на вентилацията в различни стаи..
Според руския СанПиН 2.1.2.568-96, честотата на обмен на въздух в сауни с трима души е разрешена 5 пъти на час. Стандартът за съблекални е 2 пъти на час, а за душове - 10 пъти на час. Когато правите собствени изчисления на вентилацията, придържайте се към препоръчителните стандарти.
За да инсталирате системата Bastu сами, следвайте тези стъпки:

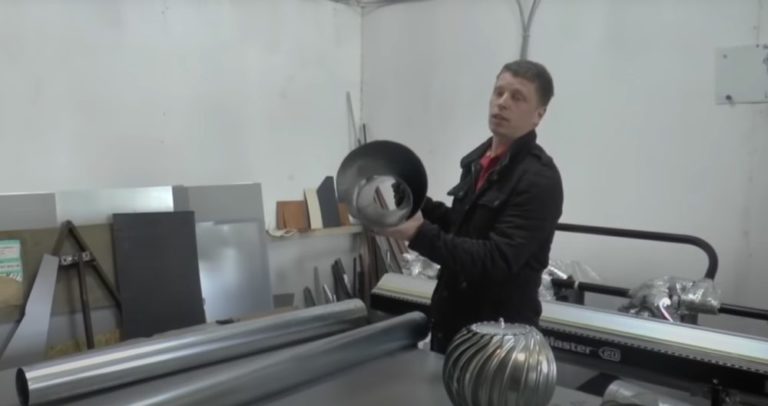

- Подгответе компонентите на абсорбатора. Ще ви е необходима тръба от неръждаема стомана с диаметър 110-150 мм. Измерете дължината на канала въз основа на височината на парната баня. Обикновено това е 2,1-2,4 м. Абсорбаторът трябва да бъде прекаран през покрива с помощта на сандвич тръба на 1 м над билото. Ще ви е необходим също тройник с тапа, ротационен демпфер и сферичен дефлектор.
- Сглобете изпускателния канал от тръби, тройник и амортисьор. Свържете съединенията с винтове и прес-шайби за здравина.
- Първо, прикрепете въртящата се клапа към тръбата. Монтирайте малка разклонителна тръба, която действа като адаптер от клапата към тройника. Изчислете дължината на тръбата така, че страничният отвор на фитинга да е наравно с тавана на парната баня след монтажа. Плъзнете тройника върху разклонителната тръба.
- Затворете страничния отвор на тройника с тапа. Част от фитинга ще бъде насочена към парната баня за вентилация. Свържете сандвич тръба към втория отвор, който ще излиза през тавана.

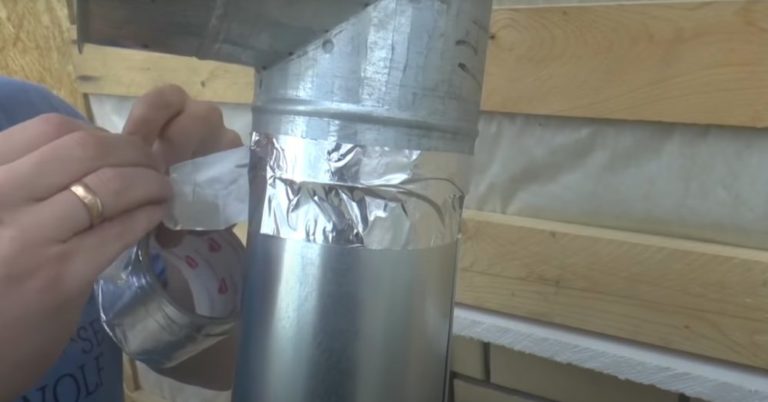

- За да подобрите тягата, уплътнете фугите. Увийте тръбните връзки с фолио лента.
- Сглобете секцията от въздуховод, която се простира над покрива на банята. Прикрепете сферичен дефлектор към сандвич тръбата.

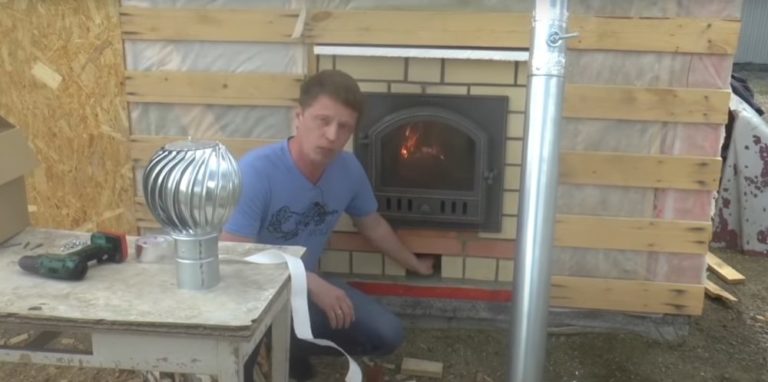

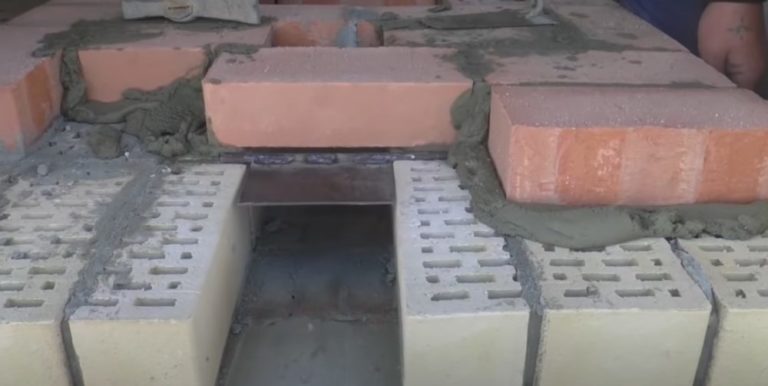

- Монтирайте вентилационен отвор под печката. Монтирайте амортисьор, за да регулирате въздушния поток.
- Направете въртящ се амортисьор от парче стоманена ламарина. Монтирайте амортисьора под печката, така че да може да се регулира от вътрешността на сауната.
- Монтирайте сглобената изпускателна тръба в ъгъла на парната баня срещу печката.

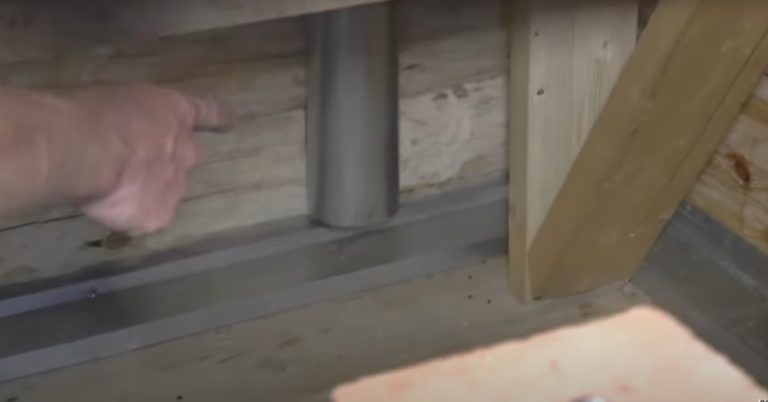

- Спуснете долния край на въздуховода под рафта, така че да има разстояние от приблизително 50 см между подовата настилка и отвора на тръбата.
- Монтирайте сандвич тръба с сферичен дефлектор на покрива. Свържете я към главния изпускателен канал.

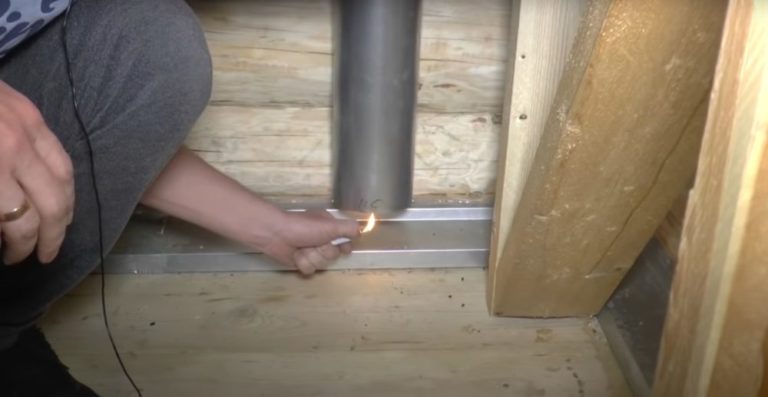

- Проверете за течение през абсорбатора. Дръжте лист хартия или пламък на запалка до долния край на подовия канал.

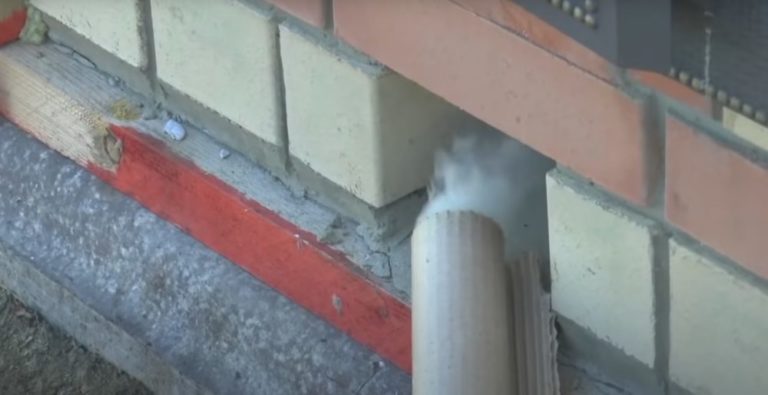

- Проверете тягата през вентилационния отвор под печката, като държите дърва за пушене или лист хартия до вентилационния отвор.
- Отворете тройника, когато парната баня се нуждае от обилна вентилация.
Докато печката гори, можете лесно да проверите вентилацията, като се качите на покрива на сауната. Като поставите ръцете си близо до въртящия се дефлектор с топка, можете ясно да усетите топлия въздух, излизащ от парната баня.
Отговори на често задавани въпроси
Най-добре е да се монтира тръба от неръждаема стомана с диаметър 110-150 мм вътре в парната баня. На тавана и на открито се монтира сандвич тръба или се изолира обикновена тръба от неръждаема стомана с минерална вата.
Монтирайте входен канал с амортисьор под печката. Монтирайте изпускателния канал в противоположния ъгъл. Спуснете долната част под рафта, оставяйки разстояние до 50 см от подовата настилка. Прекарайте горната част на канала през тавана и покрива, на 1 м над билото.
Поставете тройник с тапа за вентилация под тавана на парната баня и монтирайте амортисьор с ротационен клапан отдолу.
Банята изисква приточна и изпускателна вентилация, естествена или принудителна. Вентилацията е осигурена в основите, във всички помещения на сградата и на тавана.
Поставете канал отвън под тухлената печка. Можете също да монтирате метална тръба. За да регулирате въздушния поток, монтирайте амортисьор от страната на парната баня.
