По време на монтажа на тръбопровода ще е необходимо да се използват свързващи елементи, които могат да осигурят херметичността на системата.

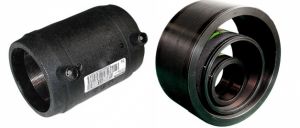

За улесняване на заваряването на пластмасови материали е предимство да се използват електрофузионни муфи за полиетиленови тръби.
Този тип осветително тяло е оборудвано с вградена електрическа отоплителна система. Тези продукти са разделени на няколко вида, всеки със свое специфично приложение.
За свързване на различни видове полимерни тръби, използвани в системи за студено водоснабдяване, се използва съединителна връзка.
Това може да бъде артезианска или промишлена вода. Те често се използват и при изграждането на тръбопроводи за транспортиране на природен газ и химикали, които не взаимодействат с HDPE полимера.
Характеристики на свързващите елементи

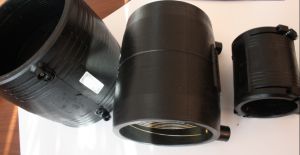

Муфата PE100 SDR11 се представя добре като свързващ компонент за системи с вътрешно налягане от 16 атмосфери, при условие че температурата на транспортираната течност не надвишава 40°C. Нагревателният елемент на този тип продукт произвежда вискозна стопилка на полиетилена.
След като връзката е завършена и се охлади напълно, частите на тръбопровода се превръщат в една монолитна структура.

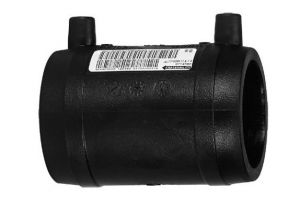

Съединителят PE100 SDR11, подобно на други фитинги, е снабден с чип, показващ баркод. Той съдържа подробни инструкции за материала, включително време за нагряване, необходим ток и време за пълно охлаждане.
Този тип кодиране е не само удобен, но и практичен, тъй като кодът се сканира за секунди, а заваръчният инструмент автоматично се настройва към необходимите параметри за висококачествена работа.
Електрофузионната муфа PE100 е снабдена със спирала, изработена от специална сплав, която предотвратява замърсяване и осигурява висококачествена заваръчна работа.
Металът, от който е изработена бобината, не осигурява температурна компенсация, така че заваръчните работи се извършват бързо и водят до образуването на единна монолитна структура.
Инсталация

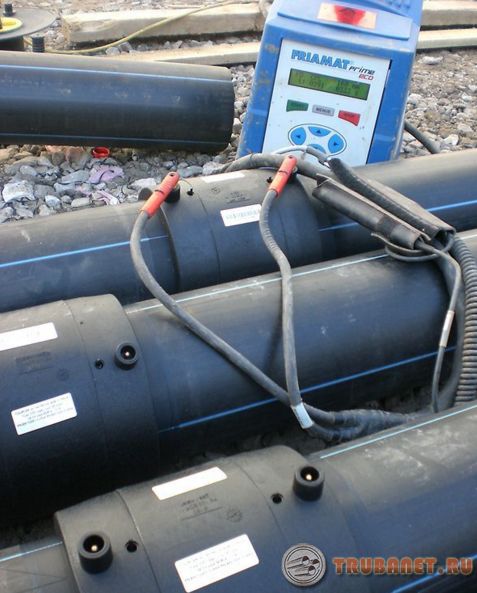

Монтажът на муфата PE100 се извършва по следния начин. Към нагревателната спирала се подава електрически ток, който разтопява стените на полиетиленовата тръба, създавайки висококачествено съединение. Целият процес на монтаж следва следните стъпки:
Материалът се подготвя преди свързването. Полиетиленовата тръба се реже под прав ъгъл. Не се допускат дори най-малки неравности или грапавости. Зоната на свързване се почиства старателно от замърсявания и отломки;- Избира се фитинг с подходящ размер. След това всички части на конструкцията трябва да се обезмаслят с вещество, съдържащо ацетон, или друг наличен разтворител;
- Частите на фитинга се закрепват в специален приспособление. Разстоянието между закрепените секции, които се вкарват във фитинга, не трябва да е по-голямо от дебелината на стената на самата полиетиленова тръба. Свързващият елемент PE100 често има специални ограничителни издатини, които улесняват правилния монтаж.
- PE съединителят се заварява с помощта на специална машина за съединяване на пластмасови компоненти. Заваряването се извършва автоматично; след сканиране на баркод, машината автоматично настройва подходящата температура и ток;
- След завършване на работата, шевът трябва да бъде тестван за якост, преди да се зазида системата или да се положи конструкцията в земята. Това изпитване включва вкарване на въздух в тръбопровода под определено налягане.
Свързващият елемент PE100 SDR11, според своята номенклатура, трябва да издържа на номинално налягане PN16. Продуктите от тази марка се считат за най-често използваните.

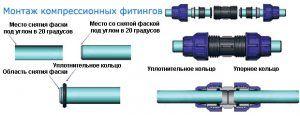

Компресионни съединители
Компресионните фитинги за полиетиленови тръбопроводи най-често са изработени от полимери, но цангата или втулката са изработени от метал. Тялото за свързване с PE тръбата е отлято от пластмаса.
Максималният диаметър на компресионните муфи, считан за рентабилен, е 6 см. Непрактично е да се свързват полиетиленови тръбопроводи с напречно сечение по-голямо от 6 см с помощта на компресионни муфи, въпреки че производителите произвеждат модели с диаметър 10 см.
Компресионна муфа за полиетиленови тръби (цанга) позволява сглобяване и разглобяване на връзкатаи дизайнът с Втулката прави връзката трайна.
Това трябва да се вземе предвид при изграждането на тръбопровод, особено ако той ще бъде зазидан или заровен в земята.
Тъй като този конектор за полиетиленови тръби закрепва краищата им към нипела си с помощта на кримпващ елемент, прес-муфата свързва компонентите на тръбопровода с помощта на втулка, която се компресира с помощта на специален менгеме. Докато гайката може да се развие, втулката не може да се подравни.
Видео 1 - изпитване на компресионни съединители
Класификация на електрофузионни фитинги
Съществуват няколко разновидности на фитинги, като например електрофузионни муфи за полиетиленови тръби, като размерите им варират от 2 до 31,5 см.
Не е препоръчително да свързвате тръби с по-голям диаметър с помощта на муфи – това е непрактично. По-добре е да използвате други видове фитинги.
Електрофузионните муфи за полиетиленови тръби варират по своите характеристики, независимо от размера. Някои се използват за уплътняване на водопроводни системи, други за газови системи.
Днес обаче вече се произвеждат електрозаварени продукти от универсален тип, които могат да се използват в тръбопроводи за всякакви цели.
Видео 2
Обхват на приложение
Електрофузионните муфи за полиетиленови тръби обхващат широк спектър от приложения. Най-често използваните размери варират от 2 до 11 см. Те са незаменим елемент при монтажа на тръбопроводни системи от всякакво предназначение и изграждането на инженерни конструкции.
Съединителят PE100 се използва главно при извършване на ремонтни дейности в затворени пространства, например в изкоп.
Поради минималното време, необходимо за заваряване, продуктът PE100SDR11 е идеално решение за аварийни ситуации.
Използва се и по време на инсталирането на разклонени тръбопроводни системи и при създаване на допълнителни разклонения от вече инсталирана система за водоснабдяване.
И във всички други случаи, когато не е възможно да се извърши челно заварено съединение.
Видео 3
Технологията за монтаж PE100 SDR11 може да се използва в широк диапазон от температурни условия, което позволява извършването на монтажни и ремонтни дейности както през зимния студ, така и през летните жеги.
Избор на правилните фитинги за електрофузионно заваряване
Днес строителният пазар предлага богат избор от PE електрофузионни муфи от различни производители. Първоначално си струва да обърнете внимание на отзивите на клиентите и професионалните препоръки.
Видео 4
Когато са монтирани правилно в съответствие с всички стандарти и разпоредби на ГОСТ, муфите за полиетиленови тръби осигуряват надеждна работа в продължение на много години. Използването на тези фитинги в крайна сметка създава равномерна, херметична конструкция.
Основното нещо, което трябва да се запомни, е, че крайният резултат се влияе както от качеството на свързващия елемент, така и от заваръчната машина.
