Как да свържете подово отопление към отоплителната система на дома: 9 схеми за свързване със снимки и видео инструкции

Всяка година подово отопление набира популярност, особено в частните домове.

Правилното свързване на подово отопление към отоплителната система и спазването на инструкциите за експлоатация позволява ползотворното съчетаване на тези два източника на отопление. Научете повече Как да свържете подово отопление към централно отопление в апартамент.

Стандарти и ограничения

Основната характеристика на хидравличното подово отопление е, че не понася високи температури. Според разпоредбите, отоплителната среда в тази система не трябва да надвишава 55 градуса по Целзий. На практика обаче за стандарт се считат 35 до 45 градуса по Целзий.

Струва си да се отбележи, че температурата на течността, циркулираща през тръбите, се различава от температурата на подовото отопление. Ако температурата на водата е 35–45°C, повърхността ще се затопли средно до 28°C.

Според разпоредбите, препоръчителната температура на пода за частни къщи или апартаменти е:

• кухня, спалня, хол - 26 градуса;
• в помещения, където хората не присъстват постоянно (баня, тоалетна, коридор) - 31.

Топъл воден под е независима главна линия, която може да бъде едноконтурна, двуконтурна или дори многоконтурна, Следователно, дизайнът изисква отделна циркулационна помпа..

Може да бъде вграден в бойлера или разположен отделно. Той не само движи водата, но и регулира температурната разлика между входящата и изходящата течност. Според нормативните изисквания, допустимата разлика е 10 градуса.

Важно! При избора на помпа е важно да се избере правилната мощност. Максималният допустим дебит на охлаждащата течност е 0,6 м/с.

Въз основа на тези стандарти и ограничения можете сами да сглобите подово отопление.

Как да се свържете с централно отопление

Свързването на подово отопление с вода към централизирана отоплителна система в частен дом е възможно, но изисква получаване на специално разрешение.

Разрешение за монтаж на хидронични подове в апартаменти рядко се дава, тъй като съществува риск от понижаване на температурата в съседните радиатори.

Оборудването ще работи ефективно, ако са изпълнени две условия:

• водата в тръбопровода не трябва да има температура по-висока от 55 градуса, прегряването може да повреди подовото покритие;
• Дебитът на охлаждащата течност в контурите трябва да се изчисли по такъв начин, че да не доведе до намаляване на температурата в радиаторите, в противен случай инсталирането на подово отопление няма да доведе до промяна в нивото на нагряване на помещението.

Връзка от радиатор

Захранвайте подовото отопление от радиатор, който работи както от централната отоплителна система, така и от независим бойлер (Как да изберем, изчисление на мощността, схеми за свързване на бойлер) е най-лесният начин. Връзката може да се осъществи директно Свързвайки краищата на веригата към тръбите за захранване и връщане на батерията, ви предлагаме да се запознаете с различни схеми за свързване.

Правилната работа на устройството, с този метод за свързване на подово отопление, може да се постигне:

• ако общият бойлер има автоматична способност за поддържане на температурата в системата;
• ако размерът на отопляваното помещение е максимум 10 м2;
• при наличие на мощна помпа, за да се осигури циркулация на течността;
• ако всеки радиатор е оборудван с отделен колектор.

Този тип свързване на подово отопление в частен дом не се счита за най-добрият вариант, защото:

1. Водата се движи по по-лесния път, т.е. през главната тръба и радиаторите. Въпреки това, през контурите на подовото отопление, скоростта на циркулация на течността ще бъде много по-бавна, което ще доведе до спад на температурата.
2. Ако увеличите температурата в системата, повърхността на пода ще прегрее.

Алтернативно решение в тази ситуация е инсталирането на термостатичен вентил.

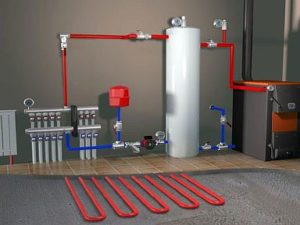

Как да се свържете с бойлера

Ефективен вариант за всеки дом със собствен котел (газ, пара, нафта или твърдо гориво) е свързването на хидравлично подово отопление директно към него. Това е много удобно, тъй като подовото отопление ще работи независимо от отоплението на помещението, дори през лятото, ако е необходимо.

Всички необходими фитинги са свързани към котела. Свързва се циркулационна помпа; някои модули се доставят с нея, вече вградена в резервоара. От резервоара водата тече към колекторния блок, където се разпределя по контурите на пода. След преминаване през контурите, течността се връща към топлогенератора през връщащата тръба.

Предимството на този метод е възможността за регулиране на котела до нивото на нагряване на охлаждащата течност, необходимо за подово отопление.

Основните характеристики, които трябва да се вземат предвид при инсталирането на такава конструкция:

1. При използване на газов уред се препоръчва свързването на кондензен котел - това ще постигне най-висока ефективност на системата и ще удължи експлоатационния живот на топлообменника.
2. При използване на котел на твърдо гориво ще е необходим буферен резервоар. Без такъв е трудно да се регулира нивото на нагряване на такива уреди.

Ако имате печка в дома си, можете да я използвате вместо бойлер и да свържете подовото отопление директно към нея.

Това обаче изисква инсталиране на топлообменник над горивната камера, към който са свързани подовите тръби. Ще са необходими и помпа за циркулация на течността и смесителен блок за разреждане на водата до необходимата температура.

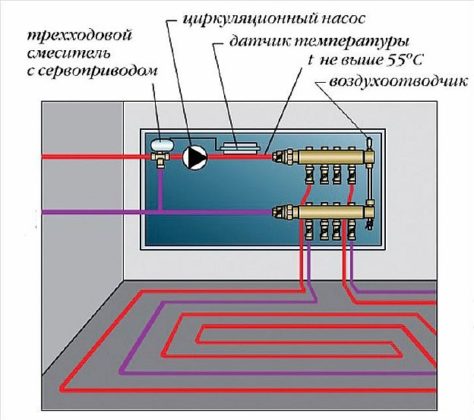

Диаграма на трипътния вентил

Свързването на подово отопление към отоплителна система в частен дом най-често се осъществява с помощта на трипътен вентил. За да изградите такава система, ви е необходимо:

• отоплителни радиатори с ниво на нагряване на охлаждащата течност до 70 - 80 градуса;
• подово отопление с вода, загрята до 40°C.

Основното предизвикателство е охлаждането на водата, идваща от радиатора, до желаната температура. Това може да се реши с помощта на трипътен термостатичен бутален механизъм. Той се монтира на подаващата тръба, последван от циркулационна помпа. По време на този процес горещата вода се смесва с охладената вода, идваща от връщащата тръба на подовото отопление, докато се достигне желаната температура.

Тази комбинирана отоплителна система обаче има един недостатък: невъзможността за регулиране на потока от отработена охлаждаща течност. Това ще доведе до периодично подаване на прекалено гореща или прекалено студена вода в контура. Този недостатък влияе върху ефективността на подовото отопление.

Разликите могат да бъдат частично компенсирани с помощта на бетонна замазка. Но Трудно е да се изчисли оптималната дебелина на бетонния слой.

Невъзможно е да не се споменат предимствата на този метод:

• лекота на инсталиране;
• разумна цена на оборудването.

Тази опция е осъществима за малки частни домове. Освен това, използването на трипътен вентил позволява самостоятелно сглобяване.

Двупътен вентил

Алтернатива на трипътния вентил е двупътният вентил, известен още като захранващ вентил. Той осигурява периодично, а не непрекъснато добавяне на вода. Това означава, че дизайнът на вентила позволява или добавянето на гореща охлаждаща течност, или изолирането ѝ от системата.

Специфичният дизайн е опростен и предотвратява прегряването на пода. Недостатъкът е, че отопляемата площ е ограничена, не повече от 200 метра.

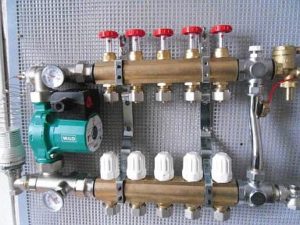

Схема на свързване чрез помпено-смесителна единица

Тази система също е комбинация от радиатори и подово отопление. Този метод обаче изисква по-скъпо устройство – помпено-смесителна единица – вместо трипътен вентил.

Методът включва смесване на студена вода с гореща вода, идваща от бойлера. Този метод позволява регулиране на дозирането на отпадъчната вода с помощта на балансиращ вентил. Това позволява охлаждащата течност, която постъпва в отопляемия хидропод през колектора, да се нагрее до предварително определено ниво.

Този дизайн се счита за ефективен и може лесно да създаде комфортни условия в дома. Помпено-смесителен агрегат може да бъде закупен готов или сглобен самостоятелно в различни варианти. Вашите нужди и бюджет влияят върху конфигурацията на колектора. Устройството може да се състои от:

• термостатичен контролен вентил;
• сензор за температура на охлаждащата течност;
• балансиращ кран със заключващ затягащ винт;
• циркулационна помпа;
• резбована втулка за външен температурен сензор, с монтирана муфа;
• потапящ се термометър;
• клапани: за рестартиране на системата, ротационни дренажни, сферични;
• автоматичен обезвъздушител;
• рестартирайте байпаса;
• кранове за свързване на захранващите и връщащите маркучи.

Видео: Работа с помпено-смесителна установка

Ако желаете, можете сами да инсталирате подово отопление, използвайки този дизайн, в частен дом.

Схематична диаграма с термостатичен комплект за един контур

За да инсталирате подово отопление с контролер в дома, ще ви е необходим малък комплект за монтаж на отопление, предназначен за свързване само на един кръг. Този метод елиминира необходимостта от сложен смесителен възел. Тази система е предназначена за отопление на помещение с площ не повече от 20 квадратни метра.

Комплектът за термомонтаж е малка пластмасова кутия, състояща се от:

• ограничител на температурата на охлаждащата течност;
• ограничител за регулиране на температурата на въздуха в отопляемото помещение;
• вентилационни отвори.

При тази конструкция водата постъпва директно в кръговете на подовото отопление, а не през колектор. Течността се подава към кръга с температура 80 градуса по Целзий и охлаждането се извършва вътре във кръга.

Процесът е следният: високотемпературна охлаждаща течност се вкарва на порции, след което термостатичната глава изключва потока. Водата се охлажда в контурите и се вкарва следващата порция.

При използване на нискотемпературна охлаждаща течност, такъв комплект не е необходим.

Тъй като има само една серпентина, няма нужда да се инсталира специална помпа, която да премества водата през нея; тази, която вече е в котела, ще се справи с тази задача.

По принцип, такива комплекти се препоръчват за свързване като подово отопление в частен дом:

• Ако планирате да отоплявате малки помещения (тоалетна, баня, балкон), това ви позволява да спестите от закупуването на колекторен блок;
• при наличие на помещения с голяма площ отопляеми подове на първия етаж и инсталиране на такава конструкция в малки помещения на втория етаж;
• ако искате да направите още един завой, но няма повече изходи на разпределителния възел.

Във всеки случай, монтажът е лесен: комплектът се свързва към близък радиатор, щранг или колектор. Резултатът е завършен разклонение.

Недостатъкът на това устройство е ниското му ниво на комфорт. Ако котелът е правилно загрят, подовото отопление с вода ще има повишено ниво на нагряване. Друг недостатък е, че системата може да работи ефективно само с двутръбна система. Свързването ѝ към еднотръбна система е трудно; ще са необходими байпас и балансиращ вентил.

Как да се свържете към еднотръбна система

Ако има само една тръба, системата се нарича еднотръбна или система „Ленинградка“. Преди това всички къщи бяха свързани към отоплителната система по този начин. Тази система е надеждна и безпроблемна. Основният недостатък е намаляването на температурата с движението на водата.

Това означава, че радиаторът е по-горещ в началото, отколкото в края. И ако свържете подово отопление към тази система, температурата ще падне още повече и хидравличното съпротивление ще се увеличи, което ще изисква инсталирането на допълнителна циркулационна помпа.

За да се балансира такова устройство, трябва да бъдат изпълнени редица условия:

• За да не се намали температурата в радиаторите, инсталирането на топъл хидропод трябва да се извърши след всички батерии;
• използвайте DN тръби;
• Тази схема трябва да се използва, ако няма повече от 5 радиатора;
• осигурете конструкцията с трипътен смесителен вентил, за да поддържате температурата на пода на необходимото ниво;
• оборудвайте устройството с допълнителна помпа за принудителна циркулация на водата;
• Разстоянието между входния и изходния кран трябва да бъде най-малко 30 см.

Свързването към еднотръбна система не се използва често при инсталиране на подово отопление, тъй като този метод не се счита за надежден. Освен това са възможни аварии, така че е по-добре да свържете кръга за топла вода към бойлера; това е по-скъпо, но по-надеждно.

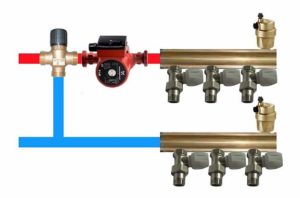

Схема със смесителен блок

При инсталиране на подово отопление в голяма стая, свързването му към съществуваща радиаторна отоплителна система не е опция. Това повдига въпроса как да се свърже подово отопление към отоплителната система в частен дом – ще е необходима отделна главна линия и разпределителен колектор.

Свързването по тази схема е възможно по няколко начина:

1. За кръгове с дължина до 50 метра, колекторът е оборудван с термостатични глави, които отчитат температурата на връщащата течност за всеки кръг поотделно. Главната помпа циркулира охлаждащата течност.
2. Монтаж на смесителен блок с колектор, плюс двупътен или трипътен вентил. При използване на двупътен вентил, той отговаря за смесването на топла вода и се монтира на захранващата тръба. Управлението се осигурява от термостатичен вентил с дистанционен сензор, монтиран в колекторната тръба или монтиран външно. С повишаване на температурата на водата, сензорът оказва натиск върху стеблото на вентила, като по този начин го затваря. Внедряването на тази система изисква инсталирането на допълнителна помпа.

При инсталиране на трипътен вентил, принципът на работа е същият, но устройството е по-ефективно и е проектирано за голям обем охлаждаща течност.

Недостатъкът на този метод е високата цена на оборудването и сложният монтаж.

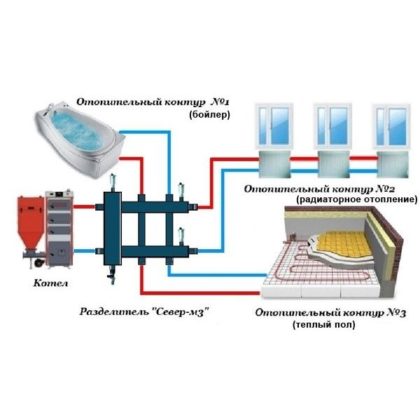

Хидравличен сепаратор

Използването на хидравличен сепаратор при инсталиране на комбинирана система позволява отделянето на радиаторното отопление от подовото отопление.

Ако радиаторната отоплителна система е оборудвана с циркулационна помпа, инсталирането на втора в смесителния блок ще наруши хидравличната система. За да се осигури паралелната им работа, се монтира хидравличен сепаратор или топлообменник.

Като вземете предвид спецификите на всяка система и следвате експертните съвети, които сме очертали в тази статия, можете сами да инсталирате подово отопление с водна система в дома си.
