Подово отопление в частен дом – инструкции „Направи си сам“

Един от най-важните въпроси, които възникват при изграждането на частен дом, е как правилно да инсталирате отоплителна система сами за комфортен живот.

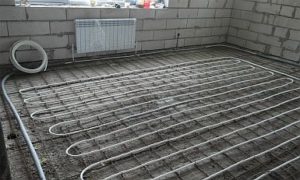

Днес хидравличните подови отоплителни системи са популярни в селските къщи. Въпреки трудоемкия процес на монтаж и високата цена, системата ще се изплати в рамките на пет години.

Важно! При изграждането на къща се препоръчва предварително планиране на отоплителната система.

За правилен монтаж Направи си сам подово отопление, трябва да изпълните следните стъпки: поставете хидроизолацията, след това изолацията, свържете и запълнете контурите, монтирайте маяци, пригответе разтвора и излейте замазката.

Дизайн

Инсталирането на воден кръг във вили с газови котли се счита за особено рентабилно и оптимално решение. Този дизайн е по-малко енергоемък и по-лесен за работа, което го прави най-ефективен.

Системата може да функционира безупречно само ако има професионално разработен проект и е инсталирана правилно.

И така, преди да започнем монтаж на водно отопление в рамкова къща Или на вила, първата стъпка е да се изготви план. Когато създавате план, вземете предвид вида материал, който ще се използва за създаване на "пая", и дебелината на всеки слой.

Освен това е необходимо да се създаде план за разположение на тръбите. Това може да се направи на стандартен лист милиметрова хартия, като всяка клетка представлява стъпка от схемата на веригата.

Височината на тона зависи от климата на региона. В райони с умерен климат:

• с добра топлоизолация в къщата - стъпка от 20 см;
• при липса на висококачествена изолация на стени от тухла, бетон или дърво - 10 см;
• В големи помещения, ако има топли и студени стени, стъпката е различна: за топли стени е по-голяма, за студени стени е по-малка.

Монтаж на подово отопление

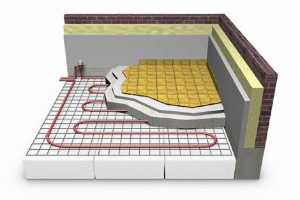

"Пай" на топъл воден под — многослойна структура с течен охлаждащ агент вътре. Основният елемент на подово отопление е метална или полимерна тръба, през която циркулира вода или антифриз. Всеки слой има свое предназначение и играе жизненоважна роля за ефективната работа на цялата система. Следователно, по време на строителството трябва да се спазва стриктна последователност.

„Пайът“ на воден под изглежда така:

• основа - изработена от дърво или бетонна плоча;
• хидроизолация - полиетиленово фолио (0,1 мм);
• топлоизолация - пенополистиролни плочи или друга изолация с плътност 40 кг/м³ и дебелина 300 мм;
• воден кръг - тръбопровод;
• армираща мрежа - осигурява плътността на замазката, допустимата дебелина на прътите е 3 - 5 мм;
• бетонна замазка - разтвор от бетон и цимент с пластификатори;
• Финишно покритие - всеки материал, съвместим с подово отопление.

Общо дебелината на тази конструкция в частен дом може да варира от 7 до 15 см. Контурът на подовото отопление е свързан към колекторния блок.

Водните съоръжения са:

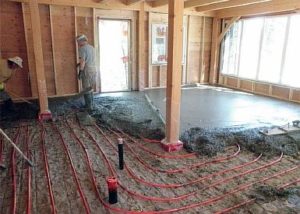

• Тежката (мокра) замазка е един от най-често срещаните варианти. Подосновата играе ключова роля тук, като отгоре се полагат хидроизолация и топлоизолация, тръби и армировъчна мрежа, след което всичко се излива с бетон. Този метод се препоръчва за тухлени къщи с бетонни подове, които могат да издържат теглото на замазката.

Важно! Бетонният слой под контура трябва да е с дебелина най-малко 3 см.

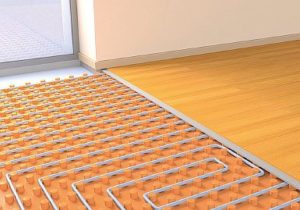

• Леки – тръбите се поддържат от пенополистиролни плоскости. Те се полагат върху основата на пода, а водният кръг се монтира върху тях. Тъй като плоскостите са снабдени с издатини, които закрепват тръбите, не е необходима допълнителна опора. Отгоре се полагат топлоизолационни плоскости, а след това се полага подовата настилка.

За ваша информация! Тази опция е подходяща за частни къщи с дървени подове, които не са способни да поддържат тежка конструкция.

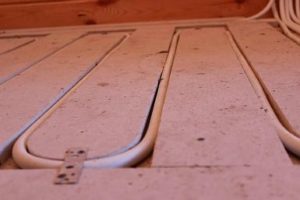

• Върху дървени летви – тоест дървото ще служи като основа, към която се монтират нагревателните елементи. Тази конструкция е покрита с гипсофазер и финишно покритие. Този метод обаче е ненадежден, затова се препоръчва за монтаж само в крайни случаи.

Методи за полагане на контура

Има три основни начина за самостоятелно инсталиране на верига в частен дом, но всички те имат едно общо нещо: тръбите се монтират от стените към центъра:

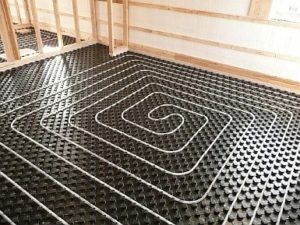

• Дизайнът „охлюв“ полага веригата спираловидно от стените към центъра и обратно. Дизайнът се стеснява към центъра на помещението. Когато проектирате оформлението, не забравяйте да оставите пространство между тръбите, за да могат да се върнат към източника на захранване. Този дизайн осигурява равномерно нагряване на подовата настилка, като същевременно намалява хидравличното съпротивление. Количеството тръбен материал, необходимо за този тип монтаж, е по-малко, отколкото при други методи. Основният недостатък е сложният монтаж.

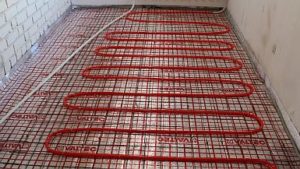

• Дизайнът „змия“ включва поставяне на тръби по стените в контури. Това е лек вариант, но не осигурява равномерно нагряване на подовете, тъй като температурите на входа и изхода варират значително.

• Комбинираният метод съчетава двете системи. Подходящ е за помещения със студени стени. Веригата се полага във формата на „змия“ по стените и във формата на „спирала“ в центъра. Този метод позволява спестяване на тръби и повишава енергийната ефективност на устройството.

Избор и изчисляване на материали

След разработване на проекта е необходимо да се изчислят необходимите материали. Можете да използвате онлайн калкулатор, за да направите това сами. Ако не сте сигурни как точно да изчислите необходимите материали за подово отопление, трябва да се консултирате с професионалист.

Тези изчисления използват стандартни параметри, които не зависят от метода и условията на монтаж, като например площта и характеристиките на помещението, капацитета на котела и помпата, както и диаметъра на тръбата. Трябва да се изчисли и коефициентът на топлопреминаване (КТП), който се влияе от материала на стената, нивото на изолация и размера на прозореца. Ако КТП е 100 W/m², тогава този тип подово отопление е предназначен за използване в частни домове единствено като допълнителен източник на отопление.

Тръби

Дължината на тръбите се изчислява с помощта на подготвен чертеж/схема. Непрекъснатият воден кръг е от съществено значение, така че за големи помещения тръбопроводът трябва да бъде разделен на няколко секции, всяка от които не е по-дълга от 100 метра.

Стандартната формула за изчисляване на размера на тръбопровода е площта на помещението в квадратни метри, разделена на стъпката на монтаж в метри, след което дължината на къдриците и разстоянието до колектора.

За водна конструкция в частна къща, инсталирана самостоятелно, Препоръчително е да се използва валцуван тръбен продукт, с диаметър 16 и 17 мм. Експертите не препоръчват използването на верига с диаметър 20 мм (въпреки че е приемливо), тъй като това увеличава дебелината на замазката. Колкото по-дебела е замазката, толкова по-неефективна е системата. Оптималната дебелина на стената на тръбата е 2 мм.

Среден разход на тръби на 1 м2:

• 10 метра със стъпка от 10 см;
• 6,75 м - на 15 см.

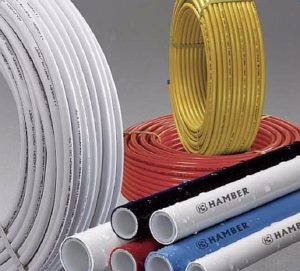

Основният материал, от който се изработват тръбите за водни подове:

1. Омрежен полиетилен (PE-X) и PERT. Предимствата на PE-Xa включват памет на формата поради високата плътност на омрежване. Това означава, че разтегната и деформирана верига, когато е изложена на гореща охлаждаща течност, се връща в първоначалната си форма. Струва си да се отбележи, че PE-Xa веригите с аксиални фитинги могат безопасно да се запълнят със замазка, докато PERT, оборудван с плъзгащи се фитинги, трябва да е отворен в точките на свързване. Поради това се препоръчва PERT да се монтира в замазката само като едно цяло парче и да се монтират фитинги само в точките, където са закрепени към колектора.
2. Металопластичните тръби често се използват в системи за подово отопление с вода, защото са евтини и лесни за монтаж (лесно се огъват).
3. Медта е скъп продукт и изисква защита от алкалите, които се намират в бетона. Поради това рядко се използва при инсталиране на хидравлично подово отопление в частен дом.

Професионалистите не препоръчват инсталирането на композитни тръби с алуминиево покритие в дома, тъй като съществува риск метализираният слой да се отлепи.

По-добре е да закупите продукт със слой поливинилетилен вътре, ако е необходима по-надеждна изолация.

Изолация

Целта на топлоизолацията е да отдели нагревателните елементи от основата, позволявайки на топлия въздух да тече нагоре, а не в земята. Изолацията е задължителна при инсталиране на подово отопление. Без нея подът няма да функционира ефективно, което обезсмисля целта на инсталирането му.

Най-често срещаните изолационни материали включват:

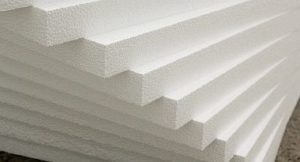

• Екструдираният пенополистирол предлага повишена механична якост и ниска топлопроводимост. Освен това е устойчив на влага, което го прави подходящ за кухни, бани и басейни. EPSPS е лесен за монтаж благодарение на специалните си канали отстрани. Размерите на листовете са 600 x 1250 и 500 x 1000, а дебелината варира от 20 до 100 мм.

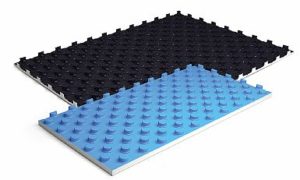

• Профилираните рогозки с канали за закрепване на тръби са скъпи, но значително опростяват монтажа на веригата. Рожките са с дебелина само 1–3 мм.

Определянето на дебелината на изолацията за подово отопление в частен дом не е трудно. Всичко започва с условията на монтаж:

• на земята - необходим е слой от 10 см;
• над мазето - 5;
• ако стаята отдолу е топла - 3 см.

Освен това е необходимо да закупите крепежни елементи, с които плочите ще бъдат закрепени към пода (дюбели за плочи).

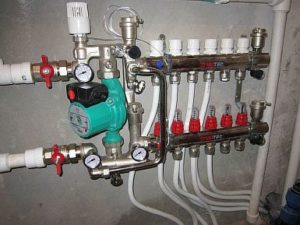

Компоненти на колектора

За да функционира системата, ще е необходимо да се инсталира колекторно-смесителен агрегат. Този агрегат насочва загрятата охлаждаща течност към кръговете на подовото отопление и регулира температурата.

Колекторните сглобки не са включени в комплекта, така че ще трябва сами да изберете компонентите. Ако не сте сигурни дали сами ще сглобите шкафа на колектора, най-добре е да потърсите професионална помощ.

Колекторният блок включва:

• колектори с клапани;
• свързващи фитинги;
• автоматични вентилационни отвори;
• скоби за монтаж на стена;
• кранове за източване;
• метален шкаф;
• смесителен блок и помпа;
• термометър.

Тъй като подовите отоплителни системи най-често се изливат върху бетонна замазка и са предназначени за дългосрочна употреба, е важно внимателно да изберете материала. Избягвайте евтини и нискокачествени продукти; всички материали – тръби, изолация и компоненти – трябва да са висококачествени и издръжливи.

Ръководство за монтаж

Монтирането на подово отопление с вода в частен дом самостоятелно е стъпка по стъпка процес.

5 ключови правила за инсталиране на подово отопление на водна основа

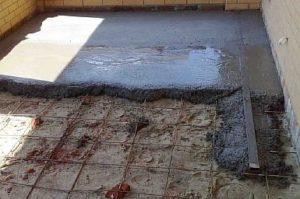

Подова настилка

Най-добре е да започнете инсталирането на система за подово отопление с вода по време на строителната фаза на сградата. Ако къщата няма основа и конструкцията се монтира върху земята, първо трябва да се изсипе пясъчна „възглавница“. Пясъкът трябва да бъде добре уплътнен и покрит с полиетиленово фолио за хидроизолация. След това можете да започнете да изливате циментовата замазка.

За да монтирате подовата настилка, можете да закупите готова смес или да я смесите сами. Тъй като подовата настилка изисква равна основа, най-добре е да излеете повърхността сами, като използвате референтни линии.

За целта се правят купчини хоросан на равни интервали по цялата площ на помещението и в тях се монтират метални профилни маркери. Замазката се излива и нивелира според това ниво. Допускат се само малки разлики; всякакви надвеси от 1-2 см трябва да се запечатат.

При инсталиране на подово отопление с вода на земята, загубата на топлина ще бъде по-висока, така че охлаждащата течност, циркулираща през главната линия, трябва да има по-висока температура.

Ако монтажът на топъл воден под се извършва върху завършена основа, той трябва да се почисти от отломки, а пукнатините и вдлъбнатините трябва да бъдат запечатани.

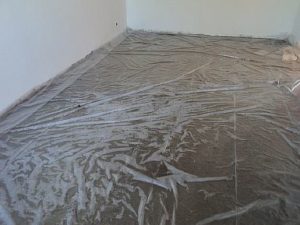

Хидроизолация

Преди полагане на хидроизолационния материал, маркирайте ленти по стените, които да съответстват на нивото на готовия под. Отстранете всички отпадъци, причинени от тази работа, преди да продължите с хидроизолацията.

Дебело полиетиленово фолио или изолация от пергамент е подходяща за паро- и хидроизолация. Хидроизолационният материал трябва да се полага с припокриване един върху друг и по стените.

При използване на фолио, фугите между лентите се запечатват с тиксо. Ако се използва стъклена изолация, припокриващите се зони трябва да се покрият с битумна мастика. Едва след като мастиката изсъхне напълно, трябва да се постави стъклената изолация и фугите да се запечатат с газова горелка.

Моля, обърнете внимание: Битумната мастика е токсична, така че работата трябва да се извършва с отворени прозорци.

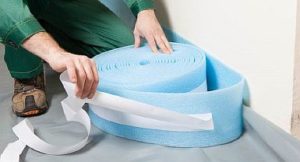

Монтаж на амортисьорна лента

Основната цел на амортисьорната лента е да компенсира термичното разширение на замазката. Стандартната ѝ дебелина е 5 мм, а височината ѝ варира от 10 до 15 см.

Помещението е запечатано с тиксо по периметъра си; то трябва да бъде разположено над бетонната замазка. Излишното количество тиксо ще трябва да се отреже с нож, след като замазката се излее.

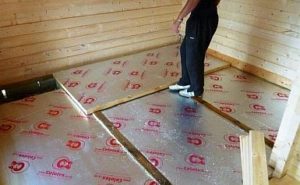

Полагане на топлоизолация

Изолационните плоскости се полагат плътно и се съединяват, използвайки страничните жлебове. Монтажът започва от далечния ъгъл на стаята. При използване на екструдирана полистиролова пяна, листовете се полагат с маркираната страна нагоре.

Плочите се закрепват с дюбели в ъглите и центъра, а шевовете се запечатват с тиксо. Ако е необходим втори слой изолация, посоката на монтаж трябва да се обърне.

За да избегнете повреда на плочите по време на монтажа, трябва да ходите по тънки дъски.

Забележка: Ако между листовете и стената се образуват големи празнини, те могат да бъдат запълнени с изолационни отпадъци или пяна.

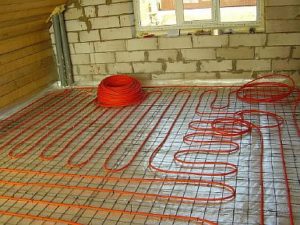

Маркиране и полагане на тръби

Използването на изолационен материал с маркировка опростява процеса на полагане на нагревателния елемент. Ако няма маркировка, трябва да направите сами такава. За да направите това, използвайте маркер, за да маркирате повърхността на плоскостите, като вземете предвид стъпката на монтаж на контура. С помощта на връв маркирайте линията за монтаж на тръбите по маркировките, след което начертайте линията с маркер.

Преди монтажа на тръбопровода се монтира разпределителният шкаф и се подготвят всички свързващи вентили.

Правилата за полагане на водния кръг са следните:

• 20 метра тръба се развиват от намотката; по-добре е това да се направи с помощта на специално оборудване, за да се избегне прегъване на продукта;
• на края се поставят топлоизолационна втулка и свързващ фитинг;
• краят е свързан с колектора;
• контурът е очертан според маркировките и диаграмата;
• тръбите са закрепени с харпунни скоби;
• Тръбопроводът е положен по такъв начин, че вторият край да се връща към колектора и също да бъде свързан към него.

Важно! Размерът на всички панти трябва да бъде написан на противоположната стена.

Ако има транзитни тръби, които преминават през стените, те трябва да бъдат допълнително изолирани.

Монтаж на армираща мрежа

За укрепване на конструкцията, върху отоплителния кръг се полага армираща мрежа. Подходящ вариант е метална мрежа с размер на отворите 10 x 10 см и пръти с дебелина 3 мм. Може да се използва и пластмасова мрежа. Листовете от мрежата се закрепват заедно с тел.

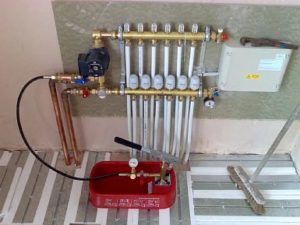

Изпитване на системно налягане

Преди изливането на бетонната замазка е необходимо да се тества работата на системата чрез извършване на тест за налягане. Това е от съществено значение, тъй като всякакви течове в системата след изливането на замазката ще затруднят отстраняването на неизправности.

За да се направи това, главната тръба се пълни с вода и се оставя за 24 часа, като налягането се настройва на 5 бара. Ако се открие теч, той се запечатва и процесът се повтаря. Ако налягането падне през това време, това показва теч, който също трябва да се отстрани преди изливането на замазката.

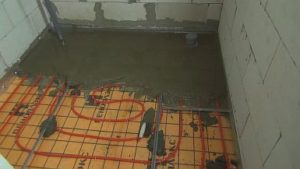

Полагане на циментова замазка

Когато сами монтирате замазка в частен дом, е необходимо да увеличите налягането в системата до 5 бара. Също така, предварително монтирайте маяци; те ще улеснят процеса на бетониране.

🔥 7. КАК ДА НАПРАВИТЕ / ИЗЛЕЕТЕ ЗАМАСКА ЗА ПОДОВО ОТОПЛЯНЕ. От А до Я! Дебелина на замазката за подово отопление

Важно! Монтажът на замазката трябва да се извърши наведнъж, така че ще ви е необходим асистент.

За да създадете замазка, можете да използвате готова смес или да я приготвите сами. Обикновена циментова замазка обаче не е подходяща; тя трябва да съдържа пластификатор и фибри, тъй като повърхността ще бъде подложена както на механично налягане, така и на термично напрежение.

Изсипете бетонната смес от далечния ъгъл на стаята, на ивици по водачите, като последната ивица е близо до вратата. Всяка ивица трябва да се нивелира веднага. Бетонният слой над контура трябва да е с дебелина най-малко 3 см.

След изливане, повърхността се оставя за два дни да стегне. След това излишната амортисьорна лента се отрязва и бетонният под се шлайфа, докато се появят следи. Почиства се от отломки, леко се напръсква и се покрива с пластмасово фолио за един ден.

След това маяците се отстраняват, а дупките, останали от тях, се запълват с хоросан и се изравняват. Повърхността отново се намокря и покрива с пластмасово фолио. Тази процедура трябва да се повтаря ежедневно в продължение на 10 дни.

Отнема около месец, за да изсъхне напълно бетонът, едва след това може да се положи подовото покритие и системата да се включи.

Въвеждане в експлоатация

Когато бетонът се втвърди, се извършва балансиранеТази процедура включва регулиране на дебита на охлаждащата течност с помощта на клапани. Важно е да се гарантира, че този дебит е постоянен във всички вериги. Тази процедура трябва да се извърши първо със студена вода. Ако всичко работи правилно, тестът се извършва с гореща охлаждаща течност.

Ако не сте сигурни, че можете сами да извършите балансирането правилно, трябва да поканите специалист.

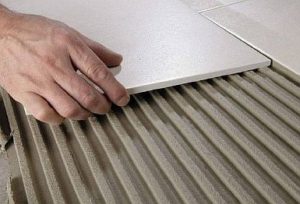

Полагане на подови настилки

Последният слой в системата за подово отопление е горното покритие. То се монтира върху сухата бетонна повърхност, след като е тествана функционалността на системата.

Когато избирате довършителен материал, трябва да се уверите, че е съвместим с подово отопление, както е посочено на опаковката, така и в инструкциите. Ако помещението има висока влажност, керамичните плочки са идеалният избор.

Опции за гориво и видове катализатори

Когато избирате отоплителен котел за подово отопление с вода, трябва да започнете от охлаждащата течност, а също така да вземете предвид:

• разходи за енергия;
• ниво на топлинна мощност;
• удобство и лекота на работа на котела;
• лесен процес на свързване на котела към подово отоплителните елементи.

Бойлерът трябва да циркулира вода, загрята до 45 градуса по Целзий. Ако уредът е свързан към основната отоплителна система на сградата, мощността на котела се избира въз основа на изискванията на радиатора. Ако няма радиатори, може да се монтира нискотемпературен котел.

Следните видове котли са подходящи за самостоятелно инсталиране в частен дом:

• твърдо гориво;
• газ;
• електрически;
• автоматичен.

Ако домът ви е свързан с газ, е по-практично да използвате газов котел. С правилната мощност ще си осигурите комфорт.

Ако прекъсванията на електрозахранването са чести, препоръчително е да изберете подов котел с отворена горивна камера. Тази опция е по-евтина от закупуването на генератор.

Ако решите да отоплявате подовото си отопление с дърва, ще трябва да инсталирате тръбна система за котел на твърдо гориво, тъй като ще е необходимо пространство за разсейване на топлината. Освен това, такъв котел не е в състояние да загрява вода до температури над 40°C (104°F), тъй като минималната необходима температура на течността е 55°C (122°F). Опитът да се поддържа температура под тази стойност ще доведе до кондензация, корозия и намалена ефективност на котела.

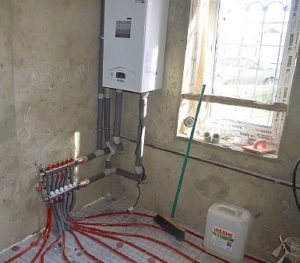

Свързване на бойлера

Както бе споменато по-горе, при избора на котел е необходимо да се вземе предвид площта на помещението, което планирате да отоплявате. Най-разпространеният модел котел, подходящ за частен дом, е трифазен котел с мощност 12 kW. Кабелът за окабеляване, използван за този тип котел, трябва да има проводници със сечение 6 mm2.

Когато сами сглобявате смесители, професионалистите препоръчват използването на тегличка и паста за закрепване на връзките. Ако нямате радиатори, можете да се справите без смесителен възел за хидравлично подово отопление.

Използването на крушки и клапани ще ви позволи да балансирате системата, което ще осигури еднакъв дебит и налягане във всички помещения.

Каним ви да прочетете ръководството, Как да свържете подово отопление към отоплителна система в частен дом — 9 метода за свързване в една статия!

Свързване на подово отопление към основната отоплителна система на частен дом

Най-лесният вариант е сами да инсталирате подово отопление с вода. Този метод обаче не винаги е практичен.

В апартаментите подобна връзка изисква специално разрешение, тъй като ще повлияе на отоплителната система на цялата сграда.

За да функционира ефективно оборудването, е необходимо да се спазват две правила:

1. Не позволявайте охлаждащата течност да прегрее над 55 градуса по Целзий. Това може да повреди подовата настилка и в някои случаи да причини отделяне на вредни вещества. Освен това подът ще се прегрее, което ще направи ходенето по него неудобно.
2. Осигурете правилното потребление на топлинни ресурси, в противен случай температурата в радиатора ще спадне и общото ниво на отопление на помещението няма да се промени.

Има няколко варианта за инсталиране на подово отопление с вода в частен дом.

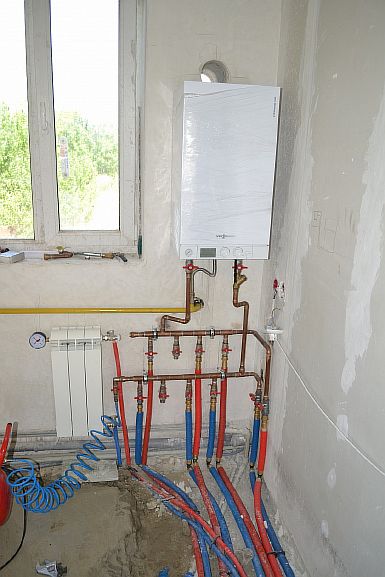

Директна връзка от радиатора

Свързването на воден кръг към радиатор е най-лесният метод. Единият край на устройството се свързва към захранващата линия, а другият - към връщащата линия. Постигането на необходимото нагряване обаче ще изисква спазването на няколко правила:

• обикновен бойлер за отопление на вода трябва да е автоматичен, за да може да поддържа необходимата температура на охлаждащата течност;
• площта на помещението не трябва да бъде повече от 10 кв. м;
• наличието на мощна помпа за добра циркулация на охлаждащата течност.

Експертите обаче не препоръчват този метод за инсталиране на хидравлично подово отопление в частен дом. Той има няколко недостатъка:

• охлаждащата течност ще бъде насочена предимно към главните тръби и радиатори, а движението ѝ по веригата на подовото отопление ще бъде по-бавно, което ще понижи температурата ѝ;
• Когато температурата се повиши, подът ще прегрее.

Ако обаче изберете тази опция, най-добре е да поверите работата на специалисти, тъй като самостоятелният монтаж без опит може да доведе до теч.

За да инсталирате правилно тръбите за подово отопление, ще ви е необходим радиаторен вентил (монтиран от страната на захранването) и RTL регулатор на температурата. Процесът на свързване стъпка по стъпка е следният:

1. В захранващата тръба се поставя тройник. В допълнение към тройника, в връщащата тръба се монтират секции от полимерни фитинги и три тройни адаптера с 90-градусово колено. И двата изхода трябва да са обърнати нагоре - това ще улесни процеса на свързване.
2. Вертикална линия е маркирана с нивелир; на това място се завинтва скоба за полимерни тръби и се закрепва с дюбели.
3. Изходът е запоен и фиксиран в скобата (сега и двата изхода за крановете са готови).
4. Крановете се монтират, като се вземат предвид маркировките; стрелката показва посоката на охлаждащата течност.
5. Главите са монтирани в двата края на кръга на подовото отопление; те трябва да имат резба: вътрешна за връщането и външна за подаването.
6. Всички терминали са свързани с помощта на гофрирана стоманена тръба.
7. Последният етап е инсталирането на термична глава на захранващия клапан.

Важно! Преди да стартирате системата, проверете за течове.

Еднотръбно окабеляване и свързване към него

Еднотръбната система се определя от една тръба, през която тече водата. Този модел е надежден, но единственият му недостатък е, че температурата спада с движението на охлаждащата течност. Следователно, свързването на воден кръг към нея ще доведе до допълнителен спад на температурата и увеличено хидравлично съпротивление, което ще наложи инсталирането на допълнителна помпа.

За да работи правилно този дизайн, е необходимо да се спазват редица правила:

• За да се предотврати спадане на температурата в радиатора, веригата за подово отопление трябва да се свърже след всички радиатори;
• Тази връзка може да се осъществи само ако има не повече от 5 батерии;
• За да се поддържа подовото отопление на едно и също ниво, към системата трябва да се свърже трипътен смесителен вентил - той е способен да смесва топла вода с охладена вода;
• Необходимо е системата да се оборудва с принудителна помпа, тя ще осигури циркулацията на охлаждащата течност.

Тази система не се използва често, защото е нестабилна. Следователно, инсталирането на помпа ще създаде налягане, което ще насочи водата към подовата тръба. Когато клапанът се отвори, налягането се прехвърля към радиатора, а хидравличното съпротивление причинява дисбаланс в радиаторите и промени в потока на водата.

При този тип отоплителна система са възможни аварийни ситуации. Затова професионалистите препоръчват инсталирането на подово отопление в частен дом чрез изграждане на пода директно от котела, използвайки колекторен монтаж.

Ако искате комфортна атмосфера в дома си по всяко време, тогава хидравличното подово отопление е правилното решение. Всеки може да го инсталира сам, ключът е да избере висококачествени материали и да следва процедурите за монтаж.
