Монтажът на тръбна втулка през тавани трябва да се извършва в определени случаи, например, когато тръбопроводът е подложен на термично разширениеНеобходимостта от ръкав трябва да се вземе предвид още на етапа на планиране на тръбопровода. Всички нюанси на неговото използване трябва да се вземат предвид не само при инсталирането на нов тръбопровод, но и при подмяната на стари комунални услуги.
Зоната, където тръбопроводите преминават през стени и тавани, се превръща в основна точка на деформационно напрежение. В такива зони тръбата е изложена на химични влияния и механични натоварвания.
Поради тези обстоятелства, строителните норми на SNIP изискват тръбопроводите да бъдат оборудвани с допълнителни структурни компоненти, наречени ръкави. Какво представляват тези ръкави и защо са необходими, ще бъде разгледано подробно по-долу.
Устройството за преминаване на тръбата през стената е важен елемент и изпълнява следните функции:
- механичен;
- защитен;
- хидроизолация;
- пожарогасене;
- санитарни.
Освен това, този елемент може да увеличи експлоатационния живот на тръбопровода и да улесни подмяната на конструкции.
Ръкавът е проектиран както следва:
- Калъф, който използва стоманена конструкция;
- Подплата, изработена от мек, огнеупорен материал.
Втулката за преминаване на тръбата е изработена под формата на тръбна конструкция. Пространството между конструкциите е запълнено с огнеупорен материал. Той трябва да бъде структурно нетвърд. Това е необходимо, защото когато тръбата се нагрее, тя ще започне да променя размерите си, а ако материалът е твърд, може да се повреди.

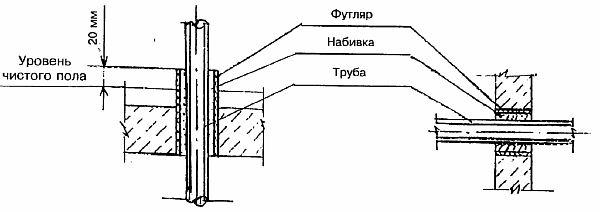

Горните диаграми показват, че главната линия може да преминава през всяка сграда в две равнини. Подовете между етажите се пресичат от вертикални мрежи (щрангове), докато стените се пресичат от хоризонтално разпределение. Предоставеният чертеж показва пример за компонент, инсталиран първо в пода, а след това в стената.
И в двата случая капакът на компонента трябва да бъде здраво закрепен. Тръбата трябва да се плъзга свободно през него. Диаметърът на капака и в двата случая трябва да бъде с 10 мм по-голям от диаметъра на тръбопровода. Самият капак трябва да бъде здраво закрепен в прохода.
Монтажът и запълването на главния тръбопроводен ръкав се извършва, като се вземе предвид височината на замазката. Дължината на ръкава трябва да бъде с 20 мм по-голяма от дебелината на пода. Неспазването на това изискване може да доведе до изтичане на вода върху подовете отдолу.
Необходимо ли е да се монтират ръкави?
Необходимостта от монтиране на втулка за тръби, преминаващи през стени, е продиктувана от изискванията на СНиП (Строителни норми и правила). Тези изисквания се основават на следните причини.
- Полимерните тръби променят размерите си поради температурата. Освен разширението, те могат и да се движат. За да се предотврати деформация и да се създаде необходимата хлабина, СНиП (Строителни норми и правила) препоръчва използването на муфи. Тези устройства за преминаване на тръби през стени и тавани спомагат за запазване на целостта на конструкцията по време на монтажа и при значителни температурни промени.
- SNIP също така посочва, че устройство за преминаване на тръби през стени и тавани позволява демонтаж без разрушаване на конструкцията.
- Инсталирането на защита за преминаване на тръби през стени, тавани или основи се превръща в бариера за проникването на миризми и насекоми от съседните помещения.
В съответствие със SNiP се препоръчва монтирането само на ръкави в определени случаиТяхната инсталация не винаги се нарича подходящВодоустойчив материал за полагане между тръбните компоненти се препоръчва и в ситуации, когато патронът се прокарва през проход през таван.
Нека разгледаме какви видове ръкави има.
В съответствие с изискванията на SNiP, тръбните втулки се различават по материал. Освен това, размерът на устройството, използвано за проникване в стена или преграда, също варира.
Всички горепосочени параметри зависят от параметрите на изгражданата конструкция. Например, вътрешният диаметър на втулката трябва да бъде с 20 мм по-голям от дебелината на основната линия.
Размерът на муфата за преминаване на тръбата през тавана също зависи от начина на монтаж. Издатина, която е задължителна в помещения, където нивото на водата може да е над хоризонталната повърхност, не е необходима при скрит монтаж.
Въпреки това, в съответствие с изискванията на SNiP, ако инсталацията се извършва по отворен метод, размерите на устройството трябва да съответстват на характеристиките на помещенията.
Същите правила на SNiP гласят, че размерът на междутръбното пространство трябва да бъде зададен така, че да е подходящ за монтаж на огнеупорен или водоустойчив материал.
Освен това е важно да се отбележи, че разпоредбите на SNiP подчертават, че размерите на устройствата, използвани за създаване на проходи през стени или подове, не трябва да възпрепятстват свободното преминаване на основната конструкция. Това е задължително изискване за ремонтни дейности.
Вътрешният диаметър на втулката за полагане на тръби в тавани не трябва да бъде по-голям от външния диаметър на отоплителния тръбопровод с пет или десет милиметра.
Характеристики на употреба
За муфите се използват тръбни секции. Експертите казват, че стоманата или полимерът са най-добрите варианти. Изборът на материал зависи от дизайна на конструкцията.
Например, за стоманобетонни сгради има смисъл да се монтират стоманени елементи, които лесно се бетонират както във фабрични условия по време на производството на стенни панели, така и на строителни площадки по време на монтажа на отоплителни тръби.
Монтирането на стоманена втулка в отвор без машинна обработка на челните повърхности не е разрешено. Това може да повреди полимерния тръбен компонент по време на монтажа. Ако втулката се монтира в стена, изработена от други материали, трябва да се вземе предвид лошото им сцепление с циментовия разтвор.
Не се препоръчва използването на строителен покривен филц за патрона. В този случай полимерът реагира слабо на материали, съдържащи масло.

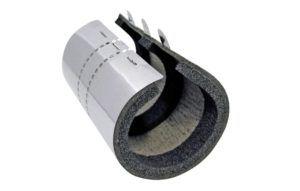

За да се предотврати разпространението на огъня, се препоръчва монтирането на специални пожарозащитни устройства на пресечната точка на отоплителния тръбопровод и стените и таваните.
Характеристики на монтажа на тръби
Методът за монтиране на тръбна проникваща система през стена или таван в муфа зависи от вида на инсталираната комунална услуга. Всеки тип има свои собствени характеристики. За да осигурите надеждна защита на вашата сграда, е добре да разберете тези разлики по-подробно.
Водоснабдяване
Ако главната тръба е предназначена за студена вода, ще е необходимо да се монтира специален термоизолационен кожух. Това ще предотврати образуването на конденз по повърхността, като по този начин ще удължи живота на системата.
Ако в работата се използват полимерни или композитни тръбни продукти, тогава при подреждането на проходния възел в стената е необходимо да се запознаете с препоръките на производителя, които са приложени към произведените продукти.
Ако има риск от натиск на подпочвените води в района, където главната тръба влиза в дома, експертите препоръчват да се монтират хидроизолационни патрони в отвора, за да се предотврати навлизането на вода в мазето.
Дренажни мрежи
Изходният възел за чугунени продукти се различава от подобни устройства, изработени от други материали. Това е така, защото чугунът не изисква звукоизолация или подсилване.

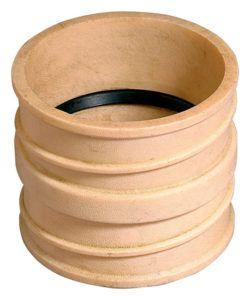

Пластмасова дренажна система в стена изисква стоманен патрон. Дължината на патрона трябва да е с 15-20 мм по-дълга от тръбата, а дължината му трябва да е с 2-3 см по-дълга от ширината на стената. Сглобката, където преминава през тавана или стената, се обвива с хидроизолационен материал. След това проходът се запечатва с циментова замазка.
Парно отопление

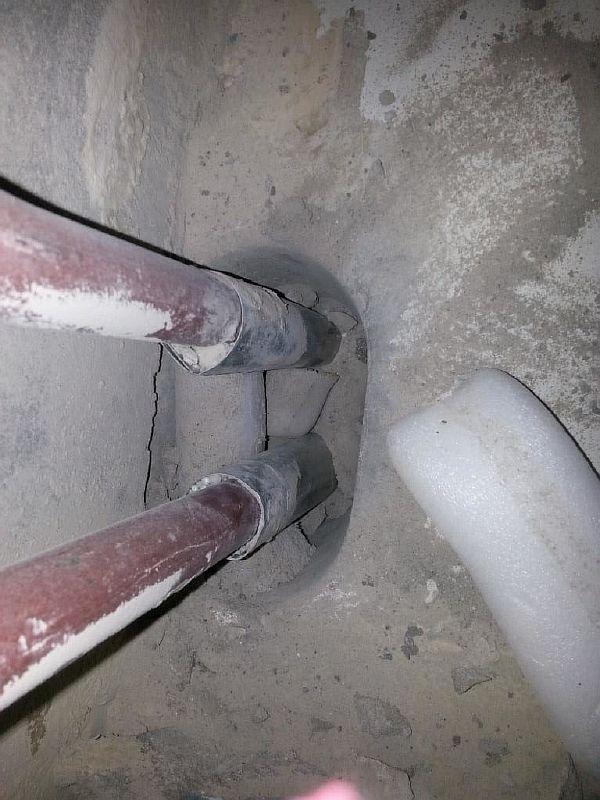

Втулката за отоплителната тръба е задължителна. Това се дължи на термичната деформация на металните конструкции и напрежението върху правите участъци от тръбопровода по време на значителни температурни промени. Тези фактори причиняват пукнатини в конструкцията и дори могат да доведат до нейното разрушаване.

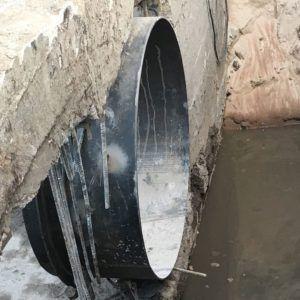

Монтажът и поставянето на муфите в отоплителните тръби е подобен на този, използван за системи за топла вода. Ако те преминават през вътрешна стена, може да се използва нестоманена главна тръба. В такива случаи са подходящи пластмасови или комбинирани опции от различни производители.
Уникалната характеристика на тези системи е използването на специално изработени крепежни елементи, които включват втулка за отоплителни тръби. Повечето производители използват високотехнологични компоненти, които осигуряват необходимите плъзгащи свойства на тръбопровода, което води до различни скорости на пластично разширение и деформация при различните производители.
Коминни системи
Монтажът на ръкави при полагане на коминни тръби трябва да се извършва в строго съответствие с всички строителни изисквания.

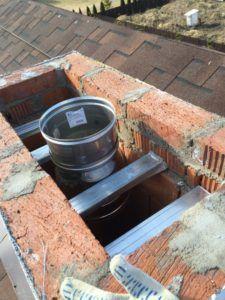

Ако коминът е изработен от стомана, през отвора в тавана ще трябва да се монтира куха втулка от поцинковано желязо. Освен това горната и долната част са изолирани с плоча, за да се осигури пожарозащита.
Ако по време на монтажа на коминната конструкция се използва запалим материал, кухата част трябва да бъде допълнително изолирана отвън с огнеупорна изолация.
Базалтовите влакна или азбестът са идеални за този тип монтаж. От гледна точка на пожарната безопасност, инсталирането на комин в покрива изисква специално внимание. Изключително важно е да се спазват съответните регулаторни изисквания при инсталиране на конструкция с коминна втулка.
Задачите, които устройството трябва да реши
Когато е инсталиран, всеки елемент от тази линия трябва ефективно да се справя със следните задачи:
- осигуряване на надеждна защита срещу измивания в случай на разкъсване или в случаите, когато основните връзки започнат да текат, следователно всяка аварийна повреда няма да причини големи щети на сградата;
- в зоната, където ще преминава главната линия, патронът трябва надеждно да предпазва повърхността на мрежата от механични влияния, въздействия на околната среда и промени в деформацията;
- Патронът в отвора за системата трябва надеждно да предпазва от резки промени в температурата, което само по себе си има разрушителен ефект върху изградения тръбопровод.
- Патронът в отвора за системното уплътнение трябва да се превърне в надеждна защита на конструкцията, в случай че е необходимо бързо извършване на демонтажни дейности.
Когато купувате тези устройства, не забравяйте да се свържете с реномиран производител. Само тогава можете да бъдете гарантирани за качеството на закупения продукт.
Важно е да се разбере, че цената на ръкава е минимална, но ползите са огромни. Той не само улеснява ремонтите, но и помага за удължаване на живота на тръбопровода, като по този начин спестява значителни разходи за ремонт.
За да се гарантира, че инсталираната част е здраво закрепена и тръбата не се движи, най-добре е да закупите стандартен размер GOST за тръбопроводи. Обемът на патрона GOST трябва да съответства на обема на тръбата.
Ако не сте сигурни в избора си, най-добре е да потърсите помощ от специалисти за монтаж. Те ще ви помогнат да изградите висококачествена конструкция, която ще издържи десетилетия.
За ръкавите, както показва опитът, е необходимо да се използват секции от стоманени и полимерни тръби, както и валцувани хидроизолационни материали като рубероид.
