Как правилно да свържете отоплителните батерии сами, в зависимост от вида на радиатора?

Правилно монтираните и свързани отоплителни радиатори са от решаващо значение. Колко добре са монтирани, определя колко комфортно ще бъде помещението.

Правилното разположение изразходва по-малко гориво, като същевременно поддържа дома топъл при всякакви метеорологични условия.

Характеристики на монтажа на различни видове радиатори

Радиаторите за вътрешно отопление са разделени на няколко вида въз основа на материала, от който са изработени. Всеки от тях има свои собствени изисквания за монтаж.

Нека ги изброим.

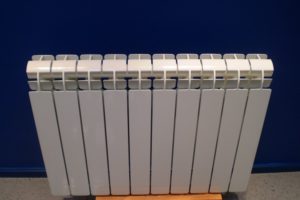

Алуминий

Най-достъпните отоплителни устройства. Характеристики на модела:

• Тялото се изработва чрез пресоване на разтопен метал в калъп, процес, който протича под високо налягане;
• конструкцията е еднокомпонентна, лека, с вътрешни канали за поток;
• Повърхността е алуминиева, защитена с издръжливо фолио.

Особено предизвикателство при монтажа е свързването на алуминиева тръба към стоманена отоплителна мрежа. Директният контакт между двата метала причинява разрушителни процеси в алуминия.

Решение: Свържете уредите, като завинтите специализирани адаптери към тръбите за охлаждащата течност. Могат да се използват спирателни вентили с бронзови фитинги.

Стомана

Това са сред най-популярните модели за отопление, тъй като стоманените им радиатори се загряват за минути. Предлагат се в два вида: монолитни и секционни тръбни.

Характеристиката на инсталацията е, че винаги е възможно да се увеличи или намали броят на регистрите в един радиатор или да се замени повредена част с нов сегмент.

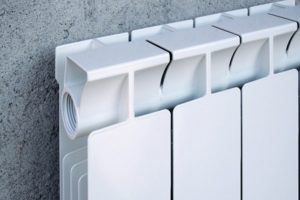

Биметален

Отоплителен радиатор, състоящ се от два метала:

• основата е рамка във формата на стоманена тръба, където хоризонталните колектори са свързани помежду си чрез вертикални канали;
• Корпусът е изработен от алуминий, което подобрява топлинните характеристики на устройството.

Биметалните радиатори са най-лесни за самостоятелно инсталиране. Всичко, от което се нуждаете, са инструкциите, включени в комплекта на всяко устройство.

Лесният монтаж означава, че биметалните радиатори често се избират за замяна на остарели радиатори, без да се променя местоположението на тръбопроводите за топла вода.

Съединителите и адаптерите, които се монтират по време на свързването, свързват устройството към отоплителната тръба без заваръчни механизми.

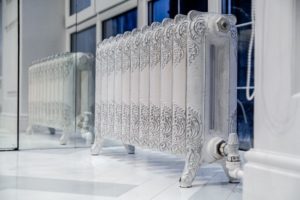

Модели, изработени от чугунен материал

Устройствата не изглеждат много привлекателни на външен вид, но не винаги си струва да се фокусирате върху това и да отказвате евтино, ефективно и лесно за използване устройство.

Устройството се състои от отделни компоненти. Радиаторът обикновено се сглобява от различен брой регистри, като минимум са 2-4. Секциите могат да бъдат премахвани или добавяни към чугунен радиатор. По този начин се регулира и ремонтира работата на отоплителното устройство.

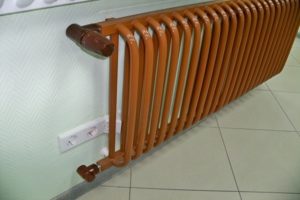

Мед

Най-скъпият вид радиатор. Цената е висока поради характеристиките си:

• мед – добре провежда топлинна енергия;
• експлоатационният живот е около 30 години;
• вътрешният пълнеж се състои от вертикални медни тръби, които отблъскват вредните примеси от охлаждащата течност;
• Металът е устойчив на ръжда.

Функция за свързване – възможност за закрепване на устройството към тръбопровода на отоплителната система. За монтаж ще ви трябват специални фитинги, колена и адаптери. Това е необходимо, за да се избегне директен контакт между мед и желязо.

Ако системата използва полипропиленови тръби, ще трябва да закупите специализиран комплект фитинги.

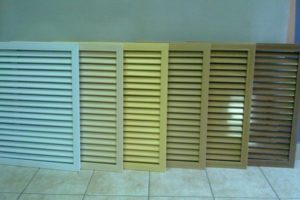

Пластмаса

Тези радиатори съвсем наскоро навлязоха на руския пазар. Тези модели се считат за пробни, а най-високото им ниво на нагряване е 80.⁰C. Максималното налягане е ограничено и не трябва да надвишава 3 атм.

Тези устройства могат да бъдат монтирани във всяка жилищна сграда. Малко се знае за подробностите по монтажа, тъй като тези радиатори не са търсени. Препоръчително е да следвате инструкциите за монтаж или да поверите работата на опитен специалист.

Какво е необходимо за монтажа?

За да монтира правилно отоплителен радиатор самостоятелно, собственикът на жилище ще се нуждае от специални инструменти и някои консумативи. Видът и размерът зависят от вида на монтирания радиатор, начина на свързване и т.н. Но някои компоненти винаги са необходими.

Как да свържете отоплителен радиатор със странична връзка

Скоби

Някои модели радиатори се предлагат с включени скоби. Ако не, те се предлагат в почти всеки магазин за железария.

На пазара се предлагат много различни видове и форми скоби. Всички те се отличават с висока товароносимост и пренасят натоварването от теглото на радиатора към стената. Скобите могат да бъдат фиксирани, оборудвани с механизъм за регулиране и се предлагат в различни дължини и височини.

Кран Маевски или автоматичен обезвъздушител

Когато отоплителната система стартира (след летния период), докато охлаждащата течност преминава през системата, в батериите попада затворен въздух. Образуваха се въздушни джобове частично блокират преминаването на топла вода в горния колектор на радиатора, т.е. водата ще остане охладена.

Първоначално класическите кранове за вода се монтират в горната част на отоплителния уред. Изпускането на въздух при тези кранове е съпроводено с изпускане на голям обем вода. Всички нови модели радиатори включват вентилационни отвори или Кран Маевски - разберете как да изберете и инсталирате и освободете въздуха.

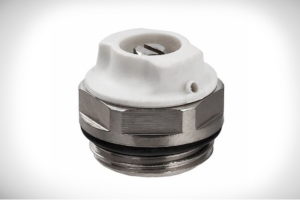

Характеристики на крана Маевски:

• малък размер;
• завинтва се от едната страна на горния разпределител в свободен отвор;
• може да се монтира с помощта на специален адаптер, ако обиколката на крана се различава от размера на резбования вход към разпределителя;
• По време на монтажа върху крана се навива санитарно уплътнение;
• Монтажът е невъзможен без гаечен ключ, помага за затягане на крана, докато спре.

Клапанът на Маевски освобождава въздуха чрез разхлабване на винта или дръжката. Завъртането на пръстена променя посоката на въздушния поток. Въздухът се освобождава, когато се появи струя вода.

Особености:

• Ако радиаторът е оборудван с автоматичен обезвъздушител, той работи на принципа на поплавъка.
• Поплавъкът, под въздушно налягане, започва да действа върху зърното, което се отваря, докато въздушната запушалка не бъде напълно отстранена от нагревателното устройство.
• По-добре е да закупите и инсталирате батерии с вентилационен отвор в автономни отоплителни системи.
• Машината бързо се замърсява и се поврежда.

Видеото обяснява как правилно да се обезвъздуши и защо е необходимо:

Как да обезвъздушим радиатор? Обезвъздушете радиатора! Три различни клапана на Маевски!

Щепсели

Съвременните отоплителни радиатори имат странично свързване и четири входни отвора – по два на долния и горния колектор. Два от тези отвори са заети от тръбите за подаване и връщане.

Клапанът на Маевски е монтиран в отвор 3. Отвор 4 е затворен с резбова запушалка, обикновено наричана запушалка. Елементът се завинтва в отвора на разпределителя с помощта на гаечен ключ с резбова ключалка.

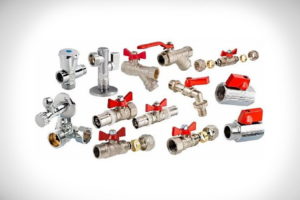

Спирателни вентили

В случай на отоплителни радиатори, спирателните вентили са 3 вида кранове:

• Топка. Използват се в две положения: отворено и затворено. Монтират се на входа и изхода на отоплителния уред. В този случай вентилът е въртяща се метална топка с проходен отвор. Завърта се с външен лост.
• Запас. Затварянето се постига чрез плъзгащ се вентил, който е подравнен с въртящата се глава. Този вентил ви позволява да контролирате дебита на топлата вода.
• Възвратен клапан. Спира потока на охлаждащата течност в определена част от отоплителната система. Използва се само в сложни, самостоятелни системи.

Свързани материали и инструменти

Повечето модели радиатори се монтират на стена, така че за монтаж ще ви е необходимо:

• перфоратор;
• бормашина или мощна отвертка;
• заваръчна машина, необходима за полипропиленови тръби;
• чук;
• механизъм за оценка на съотношението на повърхността (ниво);
• всеки измервателен инструмент;
• маркер или флумастер;
• гаечен ключ и тръбен ключ;
• гаечен ключ за сглобяване на секции;
• шнур или намотка за резбови връзки;
• уплътнител.

Къде и как да се постави?

Отоплителните радиатори както в жилищните, така и в търговските сгради обикновено се монтират под прозорците. Това е така, защото възходящият поток от топъл въздух блокира студения въздух, идващ от външните прозорци. Топлият въздух затопля стъклото, което позволява образуването на конденз.

Основното изискване е радиаторът да не заема повече от 70% от ширината на прозореца. Това е единственият начин да се предотврати замъгляването на прозореца.

Какви разстояния трябва да се вземат предвид при избора на местоположението на радиатора:

• Разстоянието от батерията до пода трябва да бъде около 8-12 см. Ако спуснете уреда твърде ниско, ще бъде трудно да почистите пода, а ако го спуснете твърде високо, потокът от топлия въздух няма да достигне до подовата настилка, което ще доведе до студени крака.
• Около 12 см до перваза на прозореца. С тази инсталация, топлият въздух ще заобиколи препятствието – перваза на прозореца – и ще се издигне по стъклото, разпространявайки се из цялата стая.
• Около 5 см до стената. Ако притиснете батерията по-плътно към преградата, скоростта на нагряване може да намалее значително.

Как да инсталирате правилно?

Има два варианта за монтаж на радиаторите: стенен и подов. Първият изисква скоба, докато вторият изисква включените крачета. Формата и дизайнът на опорите могат да варират, но основният критерий е те да поддържат лесно модела на уреда.

Как сами да свържете отоплителен радиатор. Двутръбна отоплителна система.

Монтаж на стена

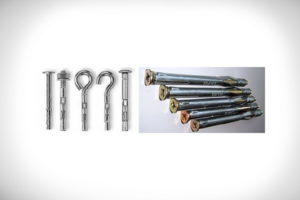

Елементите, към които закрепвате радиатора към стената, зависят от вида на преградата:

• стени от бетон, тухли, шлакоблокове, пеноблокове – анкерни болтове;
• Друг материал на преградата са опорите, които са едновременно анкерни болтове и скоби.

Съществуват стандарти, които определят броя на опорите за секционни отоплителни радиатори. При чугунените радиатори скобите се монтират между всеки шест секции.

Уредите за монтаж на панел са проектирани да се монтират на стената отзад. Това е посочено от производителя.

Радиаторите се монтират на стената на строго определени места в дома, това са:

• ниши под прозореца;
• удължено разстояние между прозорците;
• прегради без прозорци в стаи в ъгъла на сградата;
• помещения с второстепенно предназначение, чиито съседни стени са външни ограждения;
• пространствата между етажите и входа на сградата.

Как да окачите радиатор:

1. Начертайте маркировките.
2. Използвайки направените от вас маркировки, пробийте пилотни отвори в покритието на стената и слоя мазилка с помощта на перфоратор. Това е необходимо, за да се предотврати изместването на свредлото по време на пробиване.
3. Вземете перфоратор и подходящото свредло. Пробийте отвори за крепежните елементи. Дълбочината трябва да е малко по-голяма от дължината на дюбела, който ще използвате.
4. Почистете получените отвори и забийте дюбели. Те могат да бъдат метални или пластмасови.
5. Ако са избрани метални елементи, завийте ги в отворите, монтирани в стените.

Закрепете скобите на плочата с помощта на заключващи винтове, след като ги подравните вертикално и диагонално.

След като всички крепежни елементи са на мястото си, поставете защитните капаци и окачете нагревателя. Крепежните елементи не трябва да се деформират.

Как да монтирате радиатор на стена е показано във видеото:

Как правилно да монтирате радиатор на стена

Монтаж на под

На пазара се предлагат модели радиатори, които не изискват стенен монтаж, а могат да бъдат поставени на пода. Обикновено това са високи чугунени радиатори.

Въпреки че отоплителните тела са сравнително тежки, те могат да се изместят. Поради това понякога е необходимо включените крачета да бъдат закрепени към пода.

Това се случва по следния начин:

1. Маркирайте отворите за крепежните елементи през отворите в краката.
2. Използвайки маркировките, пробийте отвори за монтаж на анкерите.
3. Забийте пластмасови втулки в направените от вас отвори. В този случай рядко се използват метални части.
4. Монтирайте вертикалните опори и ги закрепете към пода с винтове.
5. Ако е необходимо, фиксирайте куките на желаната височина и поставете радиатора върху тях.

След приключване на процедурата, нанесете замазка върху пода. Това не само ще скрие крепежните елементи, но и ще служи като допълнителен подсилващ елемент.

Инструкциите са дадени във видеото:

Инструкции за монтаж: Стоманени панелни радиатори и подови монтажи

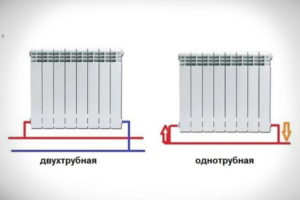

Схеми на тръбопроводите на отоплителните радиатори

Монтирането на отоплителни радиатори включва свързването им към тръбопроводите. Има само три начина да направите това.

Схеми за свързване на отоплителни радиатори. Практическо приложение.

Връзка с едностранна връзка

В апартаментите най-често се използва еднотръбна радиаторна връзка. Тя може да бъде двутръбна или еднотръбна. Вторият вариант е най-разпространеният.

Тъй като всички тръби в апартаментите са изработени от метал, батерията е свързана със стоманени тръби на муфи.

За инсталацията ще ви е необходимо:

• тръби с необходимия размер;
• 2 сферични крана;
• 2 тройки;
• 2 съединителите са елементи с външна резба от двата края.

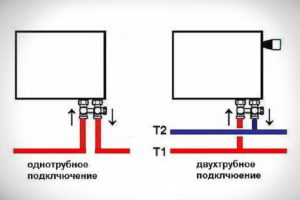

Процесът на свързване е показан на диаграмата. Еднотръбната система изисква байпас (байпасен участък от тръбата, монтиран успоредно на главната линия). Това позволява отоплителният уред да бъде изключен без изключване или източване на системата.

Монтирането на клапан на байпасната част на тръбата е забранено. Това ще блокира потока на охлаждащата течност през щранга. Такива действия се наказват с глоба.

Всички съществуващи резбови връзки трябва да бъдат уплътнени с флуоропластичен уплътнител. Може да се използва ленено фолио като заместител, но след употреба трябва да се използва уплътнителна паста. Не е необходимо голямо количество уплътнител при завинтване на вентила в колектора на отоплителния уред.

Твърде многото навиване може да доведе до образуването на микропукнатини и последваща деформация.

Ленти за диагонално свързване

Диагоналното монтиране на радиатор е най-добрият вариант по отношение на топлинната мощност. То предлага най-висок топлопренос. При долно монтирано окабеляване диагоналното свързване е просто: подаването е от едната страна отгоре, а връщането е от другата страна отдолу.

В еднотръбна отоплителна система диагоналното свързване на тръбопроводите трябва да се извърши с помощта на байпас.

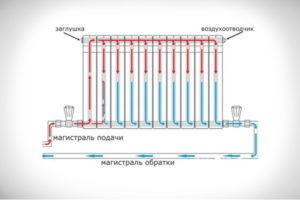

Тази опция за свързване на отоплително устройство може да се реализира по 2 начина:

• охлаждащата течност влиза в горния отвор, циркулира през него и излиза от долния отвор, разположен от другата страна;
• Водата влиза в долното отделение от едната страна, преминава през цялата батерия и я напуска през горния противоположен отвор.

Диагоналното свързване е особено ефективно при инсталиране на дълги радиатори с повече от 12 секции.

Сноп за свързване на седлото

Този вариант е най-неефективен, със загуба на топлина от приблизително 14%. Свързването със седалка е най-дискретният вариант. Тръбите се полагат върху или под подовата настилка.

За да предотвратите загубите да повлияят на температурата в дома ви, се препоръчва да закупите радиатор, който е по-мощен от необходимото.

В системи с естествена циркулация този тип система не е необходима. Изключение прави наличието на помпа.

Седловидната свързваща тръба може да се монтира със или без байпас. В последния случай всички клапани се подравняват, нагревателният елемент може да се отстрани и между клапаните може да се монтира временен джъмпер (съединител).

Полезни съвети

За да инсталирате правилно отоплителен радиатор сами, се препоръчва да се запознаете с някои подробности за монтажа:

• Най-важното при работа с батерии е да изчислите, маркирате и инсталирате всичко правилно. Няма значение кой модел изберете или коя схема на свързване следвате.
• Ако имате голям частен дом, най-добре е да се консултирате със специалист по монтаж на радиатори. Системата за свързване се избира въз основа на специфичните характеристики на сградата, а за по-скъпи сгради схемата на проектиране е доста сложна.
• В малка къща е възможно сами да инсталирате радиатор, но не забравяйте да следвате определена процедура и инструкциите, предоставени с устройството.
• Когато монтирате радиатор, не забравяйте, че материалът на уреда и тръбите трябва да е един и същ. Пластмасовите тръби, свързани към чугунени радиатори, могат да повредят отоплителната система.
• Не забравяйте да монтирате сферични кранове за обезвъздушаване.

Вижте това полезно видео по темата:

Схеми за свързване на отоплителни радиатори.

Радиаторът е приспособление, което се намира във всеки дом. От съществено значение е да се създаде комфортна температура и без него. Можете да го инсталирате и свържете сами, като вземете предвид изискванията за монтаж на отделните видове радиатори, вида на окабеляването и нюансите на разположението.
